齿轮参数计算

齿轮计算公式大全齿轮的直径计算方法：齿顶圆直径=（齿数+2）*模数分度圆直径=齿数*模数齿根圆直径=齿顶圆直径-(4.5×模数)比如：M4 32齿34*3.5齿顶圆直径=（32+2）*4=136mm分度圆直径=32*4=128mm齿根圆直径=136-4.5*4=118mm7M 12齿中心距D=（分度圆直径1+分度圆直径2）/2就是（12+2）*7=98mm这种计算方法针对所有的模数齿轮（不包括变位齿轮）。

模数表示齿轮牙的大小。

齿轮模数=分度圆直径÷齿数=齿轮外径÷（齿数-2）齿轮模数是有国家标准的（GB1357-78）模数标准系列（优先选用）1、1.25、1.5、2、2.5、3、4、5、6、8、10、12、14、16、20、25、32、40、50模数标准系列（可以选用）1.75，2.25，2.75，3.5，4.5，5.5，7，9，14，18，22，28，36，45模数标准系列（尽可能不用）3.25，3.75，6.5，11，30上面数值以外为非标准齿轮，不要采用！塑胶齿轮注塑后要不要入水除应力精确测定斜齿轮螺旋角的新方法Circular Pitch （CP）周节齿轮分度圆直径d的大小可以用模数(m)、径节(DP)或周节(CP)与齿数(z)表示径节P(DP)是指按齿轮分度圆直径(以英寸计算)每英寸上所占有的齿数而言径节与模数有这样的关系: m=25.4/DPCP1/8模=25.4/DP8=3.175 3.175/3.1416(π)=1.0106模1) 什么是「模数」？模数表示轮齿的大小。

R模数是分度圆齿距与圆周率（π）之比,单位为毫米(mm)。

除模数外,表示轮齿大小的还有CP（周节：Circular pitch）与DP（径节：Diametral pitch）。

【参考】齿距是相邻两齿上相当点间的分度圆弧长。

2) 什么是「分度圆直径」？分度圆直径是齿轮的基准直径。

决定齿轮大小的两大要素是模数和齿数、分度圆直径等于齿数与模数(端面)的乘积。

标准齿轮参数计算标准齿轮模数尺数计算公式找对应表太不现实了！告诉你⼀简单的：齿轮的直径计算⽅法：齿顶圆直径=（齿数+2）*模数分度圆直径=齿数*模数齿根圆直径=齿顶圆直径-(4.53模数)⽐如：M4 32齿34*3.5齿顶圆直径=（32+2）*4=136mm分度圆直径=32*4=128mm齿根圆直径=136-4.5*4=118mm7M 12齿中⼼距D=（分度圆直径1+分度圆直径2）/2就是（12+2）*7=98mm这种计算⽅法针对所有的模数齿轮（不包括变位齿轮）。

模数表⽰齿轮⽛的⼤⼩。

齿轮模数=分度圆直径÷齿数=齿轮外径÷（齿数-2）齿轮模数是有国家标准的（GB1357-78）模数标准系列（优先选⽤）1、1.25、1.5、2、2.5、3、4、5、6、8、10、12、14、16、20、25、32、40、50 模数标准系列（可以选⽤）1.75，2.25，2.75，3.5，4.5，5.5，7，9，14，18，22，28，36，45模数标准系列（尽可能不⽤）3.25，3.75，6.5，11，30上⾯数值以外为⾮标准齿轮，不要采⽤！塑胶齿轮注塑后要不要⼊⽔除应⼒精确测定斜齿轮螺旋⾓的新⽅法Circular Pitch （CP）周节齿轮分度圆直径d的⼤⼩可以⽤模数(m)、径节(DP)或周节(CP)与齿数(z)表⽰径节P(DP)是指按齿轮分度圆直径(以英⼨计算)每英⼨上所占有的齿数⽽⾔径节与模数有这样的关系: m=25.4/DPCP1/8模=25.4/DP8=3.175 3.175/3.1416(π)=1.0106模1) 什么是「模数」？模数表⽰轮齿的⼤⼩。

R模数是分度圆齿距与圆周率（π）之⽐,单位为毫⽶(mm)。

除模数外,表⽰轮齿⼤⼩的还有ＣＰ（周节：Circular pitch）与ＤＰ（径节：Diametral pitch）。

【参考】齿距是相邻两齿上相当点间的分度圆弧长。

2) 什么是「分度圆直径」？分度圆直径是齿轮的基准直径。

齿轮的基本参数和计算公式齿轮是一种常见的机械元件，广泛应用于机械传动系统中。

了解齿轮的基本参数和计算公式对于正确设计和选择齿轮传动具有重要的意义。

下面将详细介绍齿轮的基本参数和计算公式。

一、齿轮的基本参数1.分度圆直径（D）：齿轮两侧齿槽最低点所在的圆的直径，是齿轮设计的基本参数。

2.齿数（z）：齿轮上的齿的数量。

齿数一般为整数，两个齿轮的齿数比可以决定齿轮传动的速比。

3.法向模数（m）：齿轮的模数，是齿轮设计中的重要参数。

可以通过齿轮的公称齿数和分度圆直径来计算。

4.齿廓圆直径（D_a）：位于齿槽底部的圆的直径，决定了齿轮传动的拓扑形状。

5.齿顶圆直径（D_f）：齿槽的顶部所在的圆的直径，与齿槽的接触和传力能力有关。

6.齿底圆直径（D_b）：齿槽底部所在的圆的直径，与齿槽的接触和传力能力有关。

7.齿距（p）：相邻齿的中心距离，是齿轮传动中两个齿轮之间的齿距参数。

8.压力角（α）：相接触齿廓线与法线之间的夹角，影响着齿轮接触性能和传力能力。

二、齿轮的计算公式1.模数（m）的计算公式：m=D/z2.齿距（p）的计算公式：p=πm3.弧齿高（h_a）和压力角（α）的计算公式：h_a = m(cos(α) + cos(α - φ))其中，φ为齿顶圆角。

4.齿顶高（h_f）和压力角（α）的计算公式：h_f = m(cos(α) + cos(α + φ))其中，φ为齿顶圆角。

5.齿厚（s）的计算公式：s = m(π/2 + tan(α) - α)6.齿廓圆直径（D_a）的计算公式：D_a=D+2m7.齿顶圆直径（D_f）的计算公式：D_f = D + 2m(cos(α) + cos(α + φ))8.齿底圆直径（D_b）的计算公式：D_b = D - 2m(cos(α) + cos(α - φ))需要注意的是，上述公式中齿顶圆角（φ）是一个常量，一般情况下取20°。

三、齿轮的计算过程1.根据传动比确定主动轮的分度圆直径和齿数。

模数齿轮计算公式:名称代号计算公式模数m m=p/π=d/z=da/(z+2) （d为分度圆直径，z为齿数）齿距p p=πm=πd/z齿数z z=d/m=πd/p分度圆直径 d d=mz=da-2m齿顶圆直径da da=m(z+2)=d+2m=p(z+2)/π齿根圆直径df df=d-2.5m=m(z-2.5)=da-2h=da-4.5m齿顶高ha ha=m=p/π齿根高hf hf=1.25m齿高h h=2.25m齿厚s s=p/2=πm/2中心距 a a=(z1+z2)m/2=(d1+d2)/2跨测齿数k k=z/9+0.5公法线长度w w=m[2.9521(k-0.5)+0.014z]13-1 什么是分度圆?标准齿轮的分度圆在什么位置上？13-2 一渐开线，其基圆半径r b＝40 mm，试求此渐开线压力角＝20°处的半径r和曲率半径ρ的大小。

13-3 有一个标准渐开线直齿圆柱齿轮，测量其齿顶圆直径d a＝106.40 mm，齿数z=25，问是哪一种齿制的齿轮，基本参数是多少?13-4 两个标准直齿圆柱齿轮，已测得齿数z l＝22、z2＝98，小齿轮齿顶圆直径d al＝240 mm，大齿轮全齿高h＝22.5 mm，试判断这两个齿轮能否正确啮合传动?13-5 有一对正常齿制渐开线标准直齿圆柱齿轮，它们的齿数为z1＝19、z2＝81，模数m＝5 mm，压力角＝20°。

若将其安装成a′＝250 mm的齿轮传动，问能否实现无侧隙啮合？为什么？此时的顶隙（径向间隙）C 是多少?13-6 已知C6150车床主轴箱内一对外啮合标准直齿圆柱齿轮，其齿数z1＝21、z2＝66，模数m＝3.5 mm，压力角＝20°，正常齿。

试确定这对齿轮的传动比、分度圆直径、齿顶圆直径、全齿高、中心距、分度圆齿厚和分度圆齿槽宽。

13-7 已知一标准渐开线直齿圆柱齿轮，其齿顶圆直径d al＝77.5 mm，齿数z1＝29。

齿轮计算公式汇总
齿轮计算是机械设计中非常重要的一环，它能够基于输入的参数计算出需要的输出参数，为机械的正常运转提供指导意义。

下面就为大家汇总一些常用的齿轮计算公式：
1. 齿轮模数（m）的计算公式：
m= d/z
其中，d为齿轮的基圆直径，z为齿数。

2. 齿轮齿宽（b）的计算公式：
b= m*(C+T)
其中，C为参考系数，T为校核系数。

3. 齿轮的法向模数（mn）的计算公式：
mn= m/cos(α)
其中，α为齿轮的压力角。

4. 齿轮的模数修形系数（x）的计算公式：
x= (z1+z2)/2 * (cosα1+cosα2)/2
其中，z1、z2分别为齿轮1、齿轮2的齿数，α1、α2分别为齿轮1、齿轮2的压力角。

5. 齿轮的齿距（p）的计算公式：
p= π*m
其中，π为圆周率。

6. 齿轮副的速比（i）的计算公式：
i= z2/z1
其中，z1、z2分别为齿轮1、齿轮2的齿数。

7. 齿轮副的转矩传递比（η）的计算公式：
η= i*η1*η2
其中，η1、η2分别为齿轮1、齿轮2的传动效率。

8. 齿轮的最小模数（mmin）的计算公式：
mmin= KH*(YF/YS)*√(Ft/Wb)
其中，KH为工作系数，YF为应力修形系数，YS为强度因子，Ft 为传递动力，Wb为齿宽。

以上就是一些常见的齿轮计算公式的汇总。

这些公式既可以为机械设计师提供指导意义，也可以帮助学习这方面知识的人更好地了解齿轮设计的基础知识。

齿轮计算公式计算公式：模数m = 分度圆直径d / 齿数z = 齿距p /圆周率π。

齿轮模数被定义为模数制轮齿的一个基本参数，是人为抽象出来用以度量轮齿规模的数。

在齿轮设计中，模数是决定轮齿大小的决定性元素。

不同国家对模数的定义方法有所区别，最典型的就是国际标准（除英国外，包括中国在内的其余国家的标准都与国际标准接轨）和英制标准。

国际标准定义模数的原理是：定义单个轮齿在分度圆(齿轮）/ 或线（齿条）出占有的圆弧（齿轮）/ 直线（齿条）的长度, 其长度为π * m，m 即为模数。

从这里可以看出，模数是有单位的，其标准单位为毫米（mm）。

很多人，习惯于模数简写，譬如，模数为1mm的齿轮，简写m=1；大家都逐渐接受这种写法，因此也是可以的。

但是，个别对齿轮模数理解不够深刻的同仁，认为模数没有单位，这个概念是错误的。

齿轮可按齿形、齿轮外形、齿线形状、轮齿所在的表面和制造方法等分类。

齿轮的齿形包括齿廓曲线、压力角、齿高和变位。

渐开线齿轮比较容易制造，因此现代使用的齿轮中，渐开线齿轮占绝对多数，而摆线齿轮和圆弧齿轮应用较少。

在压力角方面，小压力角齿轮的承载能力较小；而大压力角齿轮，虽然承载能力较高，但在传递转矩相同的情况下轴承的负荷增大，因此仅用于特殊情况。

而齿轮的齿高已标准化，一般均采用标准齿高。

变位齿轮的优点较多，已遍及各类机械设备中。

另外，齿轮还可按其外形分为圆柱齿轮、锥齿轮、非圆齿轮、齿条、蜗杆蜗轮；按齿线形状分为直齿轮、斜齿轮、人字齿轮、曲线齿轮；按轮齿所在的表面分为外齿轮、内齿轮；按制造方法可分为铸造齿轮、切制齿轮、轧制齿轮、烧结齿轮等。

齿轮的制造材料和热处理过程对齿轮的承载能力和尺寸重量有很大的影响。

20世纪50年代前，齿轮多用碳钢，60年代改用合金钢，而70年代多用表面硬化钢。

按硬度，齿面可区分为软齿面和硬齿面两种。

软齿面的齿轮承载能力较低，但制造比较容易，跑合性好，多用于传动尺寸和重量无严格限制，以及小量生产的一般机械中。

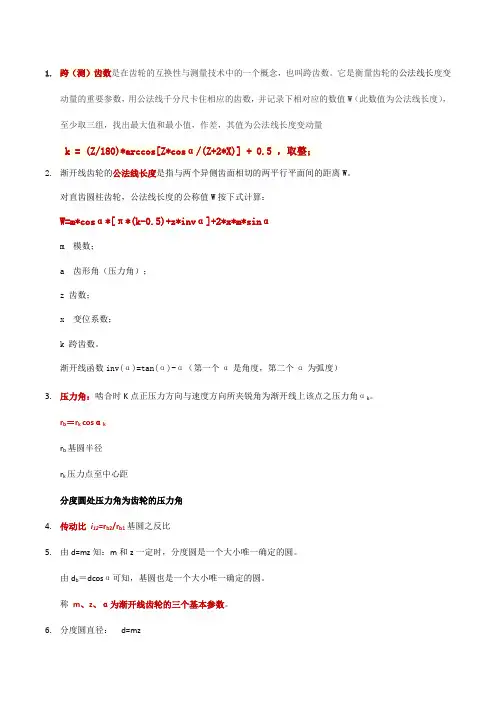

1.跨（测）齿数是在齿轮的互换性与测量技术中的一个概念，也叫跨齿数。

它是衡量齿轮的公法线长度变动量的重要参数，用公法线千分尺卡住相应的齿数，并记录下相对应的数值W（此数值为公法线长度），至少取三组，找出最大值和最小值，作差，其值为公法线长度变动量k = (Z/180)*arccos[Z*cosα/(Z+2*X)] + 0.5 ，取整；2.渐开线齿轮的公法线长度是指与两个异侧齿面相切的两平行平面间的距离W。

对直齿圆柱齿轮，公法线长度的公称值W按下式计算：W=m*cosα*[π*(k-0.5)+z*invα]+2*x*m*sinαm 模数；a 齿形角（压力角）；z 齿数；x 变位系数；k 跨齿数。

渐开线函数inv(α)=tan(α)-α（第一个α是角度，第二个α为弧度）3.压力角：啮合时K点正压力方向与速度方向所夹锐角为渐开线上该点之压力角αk。

r b＝r k cosαkr b基圆半径r k压力点至中心距分度圆处压力角为齿轮的压力角4.传动比i12=r b2/r b1基圆之反比5.由d=mz知：m和z一定时，分度圆是一个大小唯一确定的圆。

由d b＝dcosα可知，基圆也是一个大小唯一确定的圆。

称m、z、α为渐开线齿轮的三个基本参数。

6.分度圆直径：d=mz7.齿顶高：h a=h a*mh a*——齿顶高系数，取标准值h a*＝18.齿根高：h f=(h a* +c*)mc a*——顶隙系数，取标准值c*=0.259.全齿高：h= h a+h f=(2h a* +c*)m10.齿顶圆直径：d a=d+2h a =(z+2h a*)m11.齿根圆直径：d f=d-2h f =(z-2h a*-2c*)m12.基圆直径：d b=dcosα=mzcosα13.法向齿距：p n=p b=πd b/z=πmcosα=pcosα14.标准齿轮：m 、α、h a*、c* 取标准值，且e=s的齿轮。

15.。

齿轮各参数计算公式13-1什么是分度圆？标准齿轮的分度圆在什么位置上？ 13-2 一渐开线，其基圆半径r b = 40 mm ,试求此渐开线压力角 =20。

处的半径r 和曲率半径p的大小。

13-3有一个标准渐开线直齿圆柱齿轮，测量其齿顶圆直径 da = 106.40 mm ,齿数z=25,问是哪一种齿制的齿轮，基本参数是多少？13-4两个标准直齿圆柱齿轮，已测得齿数 z i = 22、z 2 = 98,小齿轮齿顶圆直径d ai = 240 mm ,大 齿轮全齿高h = 22.5 mm ,试判断这两个齿轮能否正确啮合传动 ？名称 代号 计算公式 模数 m m=p/n =d/z=da/(z+2)(d 为分度圆直径齿距 P p= n m=t d/z 齿数 z z=d/m=n d/p 分度圆直径 d d=mz=da-2m齿顶圆直径 da da=m(z+2)=d+2m=p(z+2)/ n 齿根圆直径 df df=d-2.5m=m(z-2.5)=da-2h=da-4.5m齿顶咼 ha ha=m=p/n 齿根高 hf hf=1.25m齿高 h h=2.25m 齿厚 s s=p/2= n m/2中心距 a a=(z1+z2)m/2=(d1+d2)/2跨测齿数 k k=z/9+0.5公法线长度ww=m[2.9521(k-0.5)+0.014z]模数齿轮计算公式 ,z 为齿数）13-5有一对正常齿制渐开线标准直齿圆柱齿轮，它们的齿数为z i = 19、Z2 = 81,模数m= 5 mm,压力角=20°若将其安装成a' = 250 mm的齿轮传动，问能否实现无侧隙啮合？为什么？此时的顶隙（径向间隙）C是多少？13-6已知C6150车床主轴箱内一对外啮合标准直齿圆柱齿轮，其齿数Z1 = 21、Z2 = 66,模数m =3.5 mm,压力角 =20°正常齿。

试确定这对齿轮的传动比、分度圆直径、齿顶圆直径、全齿高、中心距、分度圆齿厚和分度圆齿槽宽。

齿轮的计算公式
齿轮的计算涉及到多个参数，如齿数、模数、压力角、齿轮直径等。

以下是齿轮计算中常用的一些公式：
齿数计算：
齿数（z）= 齿轮直径（D）/ 模数（m）
模数计算：
模数（m）= 齿轮直径（D）/ 齿数（z）
齿间距计算：
齿间距（P）= π×齿轮直径（D）/ 齿数（z）
齿轮直径计算：
齿轮直径（D）= 模数（m）×齿数（z）
压力角计算：
压力角（θ）= arccos（（齿轮高度-齿顶高度）/ 模数）
这些公式用于计算齿轮的相关参数，可以根据已知的参数计算出其他参数。

在实际应用中，还需要考虑齿轮的模数系列、齿宽、轴向力等因素，并结合具体的设计要求进行计算和选择。

需要注意的是，齿轮设计和计算是一个复杂的领域，涉及到更多的因素和公式。

以上公式只是一些常用的基础计算公式，实际的齿轮设计可能需要更详细的分析和计算。

在实际应用中，建议参考相关齿轮设计手册、标准和专业工具来进行准确的齿轮计算和设计。

模数齿轮计算公式名称代号计算公式模数m m=p/n =d/z=da/（z+2）（d为分度圆直径，z为齿数）齿距P p= n m=t d/z齿数Z z=d/m=n d/p分度圆直径d d=mz=da-2m齿顶圆直径da da=m(z+2)=d+2m=p(z+2)/ n齿根圆直径df df=d-2.5m=m(z-2.5)=da-2h=da-4.5m齿顶咼ha ha=m=p/n齿根高hf hf=1.25m齿高h h=2.25m齿厚s s=p/2= n m/2中心距a a=(z1+z2)m/2=(d1+d2)/2跨测齿数k k=z/9+0.5公法线长度w w=m[2.9521(k-0.5)+0.014z]13-1什么是分度圆？标准齿轮的分度圆在什么位置上？13-2 一渐开线，其基圆半径r b= 40 mm ,试求此渐开线压力角：■ = 20°处的半径r和曲率半径p的大小。

13-3有一个标准渐开线直齿圆柱齿轮，测量其齿顶圆直径da = 106.40 mm ,齿数z=25,问是哪一种齿制的齿轮，基本参数是多少？13-4两个标准直齿圆柱齿轮，已测得齿数z i= 22、Z2= 98,小齿轮齿顶圆直径d ai= 240 mm ,大齿轮全齿高h=22.5 mm，试判断这两个齿轮能否正确啮合传动？13-5有一对正常齿制渐开线标准直齿圆柱齿轮，它们的齿数为Z1= 19、Z2= 81,模数m= 5 mm，压力角«= 20°若将其安装成a'= 250 mm的齿轮传动，问能否实现无侧隙啮合？为什么？此时的顶隙（径向间隙）C是多少？13-6已知C6150车床主轴箱内一对外啮合标准直齿圆柱齿轮，其齿数Z1 = 21、Z2= 66,模数m = 3.5 mm ,压力角□= 20°正常齿。

试确定这对齿轮的传动比、分度圆直径、齿顶圆直径、全齿高、中心距、分度圆齿厚和分度圆齿槽宽。

13-7已知一标准渐开线直齿圆柱齿轮，其齿顶圆直径d ai= 77.5 mm，齿数z1=29。

齿轮参数计算齿轮参数计算一般包括模数、齿数、齿距、螺旋角、压力角、齿宽等基本参数的计算。

以下是常用的几种齿轮参数计算方法：1. 模数计算方法模数是齿轮参数中最重要的参数之一，它代表着齿轮齿数和齿轮直径的大小。

通常，模数的计算需要考虑齿轮的载荷、转速、材料等因素，可以采用以下公式进行计算：m = (πd) / z其中，m表示模数，d表示齿轮的直径，z表示齿数。

2. 齿数计算方法齿数是齿轮参数中的另一个重要参数，它代表着齿轮传递动力的能力。

通常，齿数的计算需要考虑齿轮的模数、包络线等因素，可以采用以下公式进行计算：z = πd / m其中，z表示齿数，d表示齿轮的直径，m表示模数。

3. 齿距计算方法齿距是齿轮参数中比较重要的参数，它代表着相邻齿轮齿槽之间的距离。

通常，齿距的计算需要考虑齿数、压力角等因素，可以采用以下公式进行计算：P = πm / sinα其中，P表示齿距，m表示模数，α表示压力角。

4. 螺旋角计算方法螺旋角是齿轮参数中比较重要的参数，它代表着齿轮齿面旋转角度与轴线的夹角。

通常，螺旋角的计算需要考虑齿轮的垂直距离、齿距等因素，可以采用以下公式进行计算：β= arctan L / (πD)其中，β表示螺旋角，L表示齿距，D表示齿轮的直径。

5. 压力角计算方法压力角是齿轮参数中比较重要的参数，它代表着齿轮齿面最大载荷的方向。

通常，压力角的计算需要考虑齿轮的载荷、齿距等因素，可以采用以下公式进行计算：cosα= (m cosβ) / (z + 2)其中，α表示压力角，m表示模数，β表示螺旋角，z表示齿数。

6. 齿宽计算方法齿宽是齿轮参数中比较重要的参数，它代表着齿轮受力面的宽度。

通常，齿宽的计算需要考虑齿轮的载荷、转速等因素，可以采用以下公式进行计算：b = (2Ft / πτb) (1 / sinα)其中，b表示齿宽，Ft表示齿轮扭矩，τb表示齿轮受力面的切向应力，α表示压力角。

齿轮模数（Module）是用来表示齿轮尺寸的参数，它等于齿轮的分度圆直径除以齿数。

通常用M表示，单位为毫米（mm）。

已知齿轮模数，可以根据需要计算出其他相关参数，如齿轮的分度圆直径、齿数、齿轮厚度等。

下面是一些常见的齿轮参数计算公式：
-齿轮的分度圆直径（Pitch Diameter）：D = M * Z，其中D为分度圆直径，M 为齿轮模数，Z为齿数。

-齿轮的模数（Module）：M = D / Z，其中M为齿轮模数，D为分度圆直径，Z为齿数。

-齿轮的齿数（Number of Teeth）：Z = D / M，其中Z为齿数，D为分度圆直径，M为齿轮模数。

-齿轮的厚度（Gear Thickness）：T = M * H，其中T为齿轮厚度，M为齿轮模数，H为齿高系数。

以上公式可以根据已知的齿轮模数和其他参数计算出相应的数值。

如果您有具体的问题或需要进一步的计算，请提供更多信息，我会尽力帮助您。

1。

齿轮各参数计算公式模数齿轮计算公式:名称代号计算公式模数m m=p/π=d/z=da/(z+2) （d为分度圆直径，z为齿数）齿距p p=πm=πd/z齿数z z=d/m=πd/p分度圆直径 d d=mz=da-2m齿顶圆直径da da=m(z+2)=d+2m=p(z+2)/π齿根圆直径df df=d-2.5m=m(z-2.5)=da-2h=da-4.5m齿顶高ha ha=m=p/π齿根高hf hf=1.25m齿高h h=2.25m齿厚s s=p/2=πm/2中心距 a a=(z1+z2)m/2=(d1+d2)/2跨测齿数k k=z/9+0.5公法线长度w w=m[2.9521(k-0.5)+0.014z]13-1 什么是分度圆?标准齿轮的分度圆在什么位置上？13-2 一渐开线，其基圆半径r b＝40 mm，试求此渐开线压力角 ＝20°处的半径r和曲率半径ρ的大小。

13-3 有一个标准渐开线直齿圆柱齿轮，测量其齿顶圆直径d a＝106.40 mm，齿数z=25，问是哪一种齿制的齿轮，基本参数是多少?13-4 两个标准直齿圆柱齿轮，已测得齿数z l＝22、z2＝98，小齿轮齿顶圆直径d al＝240 mm，大齿轮全齿高h＝22.5 mm，试判断这两个齿轮能否正确啮合传动?13-5 有一对正常齿制渐开线标准直齿圆柱齿轮，它们的齿数为z1＝19、z2＝81，模数m＝5 mm，压力角α＝20°。

若将其安装成a′＝250 mm的齿轮传动，问能否实现无侧隙啮合？为什么？此时的顶隙（径向间隙）C是多少?13-6 已知C6150车床主轴箱内一对外啮合标准直齿圆柱齿轮，其齿数z1＝21、z2＝66，模数m ＝3.5 mm，压力角α＝20°，正常齿。

试确定这对齿轮的传动比、分度圆直径、齿顶圆直径、全齿高、中心距、分度圆齿厚和分度圆齿槽宽。

13-7 已知一标准渐开线直齿圆柱齿轮，其齿顶圆直径d al＝77.5 mm，齿数z1＝29。

标准齿轮模数尺数通用计算公式齿轮的直径计算方法：齿顶圆直径=（齿数+2）×模数分度圆直径=齿数×模数齿根圆直径=齿顶圆直径-(4.5×模数)比如：M4 32齿34×3.5齿顶圆直径=（32+2）×4=136mm分度圆直径=32×4=128mm齿根圆直径=136-4.5×4=118mm7M 12齿中心距D=（分度圆直径1+分度圆直径2）/2就是（12+2）×7=98mm这种计算方法针对所有的模数齿轮（不包括变位齿轮）。

模数表示齿轮牙的大小。

齿轮模数=分度圆直径÷齿数=齿轮外径÷（齿数-2）齿轮模数是有国家标准的（GB1357-78）模数标准系列（优先选用）1、1.25、1.5、2、2.5、3、4、5、6、8、10、12、14、16、20、25、32、40、50 模数标准系列（可以选用）1.75，2.25，2.75，3.5，4.5，5.5，7，9，14，18，22，28，36，45模数标准系列（尽可能不用）3.25，3.75，6.5，11，30上面数值以外为非标准齿轮，不要采用！塑胶齿轮注塑后要不要入水除应力精确测定斜齿轮螺旋角的新方法Circular Pitch （CP）周节齿轮分度圆直径d的大小可以用模数(m)、径节(DP)或周节(CP)与齿数(z)表示径节P(DP)是指按齿轮分度圆直径(以英寸计算)每英寸上所占有的齿数而言径节与模数有这样的关系: m=25.4/DPCP1/8模=25.4/DP8=3.175 3.175/3.1416(π)=1.0106模1) 什么是「模数」？模数表示轮齿的大小。

R模数是分度圆齿距与圆周率（π）之比,单位为毫米(mm)。

除模数外,表示轮齿大小的还有ＣＰ（周节：Circular pitch）与ＤＰ（径节：Diametral pitch）。

【参考】齿距是相邻两齿上相当点间的分度圆弧长。

齿轮各参数计算方法1、齿数Z闭式齿轮传动一般转速较高，为了提高传动的平稳性，减小冲击振动，以齿数多一些为好，小一些为好，小齿轮的齿数可取为z1=20~40。

开式（半开式）齿轮传动，由于轮齿主要为磨损失效，为使齿轮不致过小，故小齿轮不亦选用过多的齿数，一般可取z1=17~20。

为使齿轮免于根切，对于α=20度的标准支持圆柱齿轮，应取z1≥172、模数m齿距与齿数的乘积等于分度圆的周长，即pz=πd。

为使d为有理数的条件是p/π为有理数，称之为模数。

即：m=p/π模数m是决定齿轮尺寸的一个基本参数。

齿数相同的齿轮模数大，则其尺寸也大。

3、分度圆直径d齿轮的轮齿尺寸均以此圆为基准而加以确定，d=mz4、齿顶圆直径da和齿根圆直径df由齿顶高、齿根高计算公式可以推出齿顶圆直径和齿根圆直径的计算公式：da=d+2ha df=d-2hf=mz+2m=mz-2×1.25m=m(z+2)=m(z-2.5)5、分度圆直径d在齿轮计算中必须规定一个圆作为尺寸计算的基准圆，定义：直径为模数乘以齿数的乘积的圆。

实际在齿轮中并不存在，只是一个定义上的圆。

其直径和半径分别用d和r表示，值只和模数和齿数的乘积有关，模数为端面模数。

与变位系数无关。

标准齿轮中为槽宽和齿厚相等的那个圆（不考虑齿侧间隙）就为分度圆。

标准齿轮传动中和节圆重合。

但若是变位齿轮中，分度圆上齿槽和齿厚将不再相等。

若为变位齿轮传动中高变位齿轮传动分度圆仍和节圆重合。

但角变位的齿轮传动将分度圆和节圆分离。

6、压力角αrb=rcosα=1/2mzcosα在两齿轮节圆相切点P处，两齿廓曲线的公法线（即齿廓的受力方向）与两节圆的公切线（即P点处的瞬时运动方向）所夹的锐角称为压力角，也称啮合角。

对单个齿轮即为齿形角。

标准齿轮的压力角一般为20”。

在某些场合也有采用α＝14.5°、15°、22.50°及25°等情况。

7、齿顶高系数和顶隙系数—h*a 、C*两齿轮啮合时，总是一个齿轮的齿顶进入另一个齿轮的齿根，为了防止热膨胀顶死和具有储成润滑油的空间，要求齿根高大于齿顶高。

齿轮的基本参数和计算公式表示；齿顶圆：轮齿齿顶所对应的圆称为齿顶圆，其直径用d齿根圆：齿轮的齿槽底部所对应的圆称为齿根圆，直径用df表示。

齿厚：任意直径dk的圆周上，轮齿两侧齿廓间的弧长称为该圆上的齿厚，用sk表示；齿槽宽：任意直径dk的圆周上，齿槽两侧齿廓间的弧长称为该圆上的齿槽宽，用ek表示；齿距：相邻两齿同侧齿廓间的弧长称为该圆上的齿距，用表示。

设z为齿数，则根据齿距定义可，故。

齿轮不同直径的圆周上，比值不同，而且其中还包含无理数k也是不等的。

又由渐开线特性可知，在不同直径的圆周上，齿廓各点的压力角分度圆：为了便于设计、制造及互换，我们把齿轮某一圆周上的比值规定为标准值(整数或较完整的有理数)，并使该圆上的压力角也为标准值，这个圆称为分度圆，其直径以d表示。

表示，我国国家标准规定的标准压力角为20°压力角：分度圆上的压力角简称为压力角，以模数：分度圆上的齿距p对的比值称为模数，用m表示，单位为mm，即。

模数是齿轮的主要参数之一，齿轮的主要几何尺寸都与模数成正比，m越大，则p 越大，轮齿就越大，轮齿的抗弯能力就越强，所以模数m又是轮齿抗弯能力的标志。

顶隙：顶隙c=c*m是指一对齿轮啮合时，一个齿轮的齿顶圆到另一个齿轮的齿根圆的径向距离。

顶隙有利于润滑油的流动。

表示；齿顶高：轮齿上介于齿顶圆和分度之间的部分称为齿顶，其径向高度称为齿顶高，用h齿根高：轮齿上介于齿根圆和分度之间的部分称为齿根，其径向高度称为齿根高，用hf表示标准齿轮：标准齿轮：分度圆上齿厚与齿槽宽相等，且齿顶高和齿根高为标准值的齿轮为标准齿轮。

因此，对于标准齿轮有模数和齿数是齿轮最主要的参数。

在齿数不变的情况下，模数越大则轮齿越大，抗折断的能力越强，当然齿轮轮坯也越大，空间尺寸越大；模数不变的情况下，齿数越大则渐开线越平缓，齿顶圆齿厚、齿根圆齿厚相应地越厚；齿轮计算公式节圆柱上的螺旋角：基圆柱上的螺旋角：齿厚中心车角：销子直径：中心距离增加系数：标准正齿轮的计算（小齿轮①，大齿轮②）1．齿轮齿标准2．工齿齿形直齿3．模数 m4．压力角5．齿数6．有效齿深7．全齿深8．齿顶隙9．基础节圆直径10．外径11．齿底直径12．基础圆直径13．周节14．法线节距15．圆弧齿厚16．弦齿厚17．齿轮油标尺齿高18．跨齿数19．跨齿厚20．销子直径21．圆柱测量尺寸（偶数齿）（奇数齿）其中,22．齿隙?移位正齿轮计算公式（小齿轮①，大齿轮②）1．齿轮齿形转位2．工具齿形直齿3．模数4．压力角5．齿数6．有效齿深7．全齿深或8．齿隙9．转位系数10．中心距离11．基准节圆直径12．啮合压力角13．啮合节圆直径14．外径15．齿顶圆直径16．基圆直径17．周节18．法线节距19．圆弧齿厚20．弦齿厚21．齿轮游标尺齿高22．跨齿数23．跨齿厚24．梢子直径25．圆柱测量尺寸（偶数齿）（奇数齿）标准螺旋齿的计算公式（齿直角方式）（小齿轮①，大齿轮②）1. 齿轮齿形标准2. 齿形基准断面齿直角3. 工具齿形螺旋齿4. 模数5. 压力角6. 齿数7. 螺旋角方向（左或右）8. 有效齿深9. 全齿深10. 正面压力角11. 中心距离12. 基准节圆直径13. 外径14. 齿底圆直径15. 基圆直径16. 基圆上的螺旋角17. 导程18. 周节（齿直角）19. 法线节距（齿直角）20. 圆弧齿厚（齿直角）21. 相当正齿轮齿数22. 弦齿厚23. 齿轮游标尺齿深24. 跨齿数25. 跨齿厚26. 梢子直径其中，27. 圆柱测量尺寸（偶数齿）（奇数齿）28. 齿隙移位螺旋齿的计算公式（齿直角方式）（小齿轮①，大齿轮②）1. 齿轮齿形移位2. 齿形基准断面齿直角3. 工具齿形螺旋齿4. 模数（齿直角）5. 压力角（齿直角）6. 齿数7. 螺旋方向8. 有效齿深9. 全齿深10. 移位系数11. 中心距离12. 正面模数13. 正面压力角14. 相当正齿轮齿数15. 齿直角啮齿压力角16. 基准节圆直径17. 外径18. 啮齿节圆直径19. 基圆直径20. 基础圆柱上的螺旋角21. 圆弧齿厚22. 弦齿厚23. 齿轮游标尺齿高24. 跨齿数25. 跨齿厚26. 销子直径27. 圆柱测量尺寸（偶数齿）注：齿隙 f=m 1.25以下 0.025-0.075 m 1.25-2.5 0.05-0.10。
