标准齿轮参数通用计算汇总
- 格式:doc
- 大小:298.50 KB
- 文档页数:15

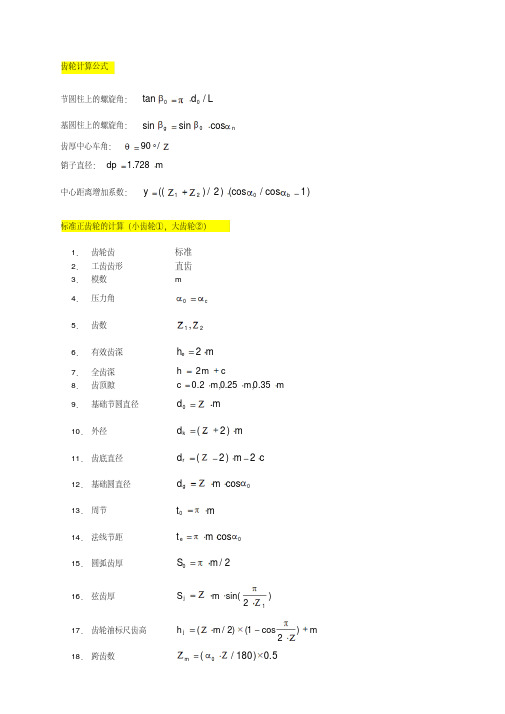

1. 内齿模数齿轮5. 变位模数齿轮8. 齿条节圆柱上的螺旋角:基圆柱上的螺旋角:齿厚中心车角:销子直径:中心距离增加系数:标准正齿轮的计算(小齿轮①,大齿轮②)1.齿轮齿标准2.工齿齿形直齿3.模数 m4.压力角5.齿数6.有效齿深7.全齿深8.齿顶隙9.基础节圆直径10.外径11.齿底直径12.基础圆直径13.周节14.法线节距15.圆弧齿厚16.弦齿厚17.齿轮油标尺齿高18.跨齿数19.跨齿厚20.销子直径21.圆柱测量尺寸(偶数齿)(奇数齿)其中,22.齿隙标准螺旋齿的计算公式(齿直角方式)(小齿轮①,大齿轮②)1.齿轮齿形标准2.齿形基准断面齿直角3.工具齿形螺旋齿4. 模数5.压力角6.齿数 Z17.螺旋角方向β0(左或右)8.有效齿深9.全齿深10.正面压力角11.中心距离12.基准节圆直径13.外径14.齿底圆直径15.基圆直径16.基圆上的螺旋角17.导程18.周节(齿直角)19.法线节距(齿直角)20.圆弧齿厚(齿直角)21.相当正齿轮齿数22.弦齿厚23.齿轮游标尺齿深24.跨齿数25.跨齿厚26.梢子直径其中,27.圆柱测量尺寸(偶数齿)(奇数齿)28.齿隙移位正齿轮计算公式(小齿轮①,大齿轮②)1.齿轮齿形转位2.工具齿形直齿3.模数m4.压力角5.齿数Z6.有效齿深7.全齿深或8.齿隙 C9.转位系数10.中心距离11.基准节圆直径12.啮合压力角13.啮合节圆直径14.外径15.齿顶圆直径16.基圆直径17.周节18.法线节距19.圆弧齿厚20.弦齿厚21.齿轮游标尺齿高22.跨齿数23.跨齿厚24.梢子直径25.圆柱测量尺寸(偶数齿)(奇数齿)移位螺旋齿的计算公式(齿直角方式)(小齿轮①,大齿轮②)1.齿轮齿形移位2.齿形基准断面齿直角3.工具齿形螺旋齿4.模数(齿直角)5.压力角(齿直角)6.齿数Z17.螺旋方向β08.有效齿深9.全齿深10.移位系数11.中心距离12.正面模数13.正面压力角14.相当正齿轮齿数15.齿直角啮齿压力角16.基准节圆直径17.外径18.啮齿节圆直径19.基圆直径20.基础圆柱上的螺旋角21.圆弧齿厚22.弦齿厚23.齿轮游标尺齿高24.跨齿数25.跨齿厚26.销子直径27.圆柱测量尺寸(偶数齿)(偶数齿)注:齿隙f=m 1.25以下 0.025-0.075m 1.25-2.5 0.05-0.10蜗轮、蜗杆的计算公式:1、传动比=蜗轮齿数÷蜗杆头数2、中心距=(蜗轮节径+蜗杆节径)÷23、蜗轮吼径=(齿数+2)×模数4、蜗轮节径=模数×齿数5、蜗杆节径=蜗杆外径-2×模数6、蜗杆导程=π×模数×头数7、螺旋角(导程角)tgB=(模数×头数)÷蜗杆节径。
模数齿轮计算公式:名称代号计算公式模数m m=p/π=d/z=da/(z+2) (d为分度圆直径,z为齿数)齿距p p=πm=πd/z齿数z z=d/m=πd/p分度圆直径 d d=mz=da-2m齿顶圆直径da da=m(z+2)=d+2m=p(z+2)/π齿根圆直径df df=d-2.5m=m(z-2.5)=da-2h=da-4.5m齿顶高ha ha=m=p/π齿根高hf hf=1.25m齿高h h=2.25m齿厚s s=p/2=πm/2中心距 a a=(z1+z2)m/2=(d1+d2)/2跨测齿数k k=z/9+0.5公法线长度w w=m[2.9521(k-0.5)+0.014z]13-1 什么是分度圆?标准齿轮的分度圆在什么位置上?13-2 一渐开线,其基圆半径r b=40 mm,试求此渐开线压力角=20°处的半径r和曲率半径ρ的大小。
13-3 有一个标准渐开线直齿圆柱齿轮,测量其齿顶圆直径d a=106.40 mm,齿数z=25,问是哪一种齿制的齿轮,基本参数是多少?13-4 两个标准直齿圆柱齿轮,已测得齿数z l=22、z2=98,小齿轮齿顶圆直径d al=240 mm,大齿轮全齿高h=22.5 mm,试判断这两个齿轮能否正确啮合传动?13-5 有一对正常齿制渐开线标准直齿圆柱齿轮,它们的齿数为z1=19、z2=81,模数m=5 mm,压力角=20°。
若将其安装成a′=250 mm的齿轮传动,问能否实现无侧隙啮合?为什么?此时的顶隙(径向间隙)C 是多少?13-6 已知C6150车床主轴箱内一对外啮合标准直齿圆柱齿轮,其齿数z1=21、z2=66,模数m=3.5 mm,压力角=20°,正常齿。
试确定这对齿轮的传动比、分度圆直径、齿顶圆直径、全齿高、中心距、分度圆齿厚和分度圆齿槽宽。
13-7 已知一标准渐开线直齿圆柱齿轮,其齿顶圆直径d al=77.5 mm,齿数z1=29。
在机械工程中,齿轮的参数计算涉及多个方面,包括模数、齿数、压力角、分度圆直径等。
以下是一些常用的齿轮参数计算公式:
模数(Module,M):
模数是用来表示齿轮齿数和齿轮尺寸的重要参数。
模数的计算公式为:
M = D / Z
其中,D 是齿轮的分度圆直径,Z 是齿轮的齿数。
分度圆直径(Pitch Circle Diameter,D):
分度圆直径是齿轮的主要尺寸参数,用于计算齿轮的几何特性。
分度圆直径的计算公式为:D = M * Z
其中,M 是模数,Z 是齿轮的齿数。
压力角(Pressure Angle,α):
压力角是齿轮齿面上接触点的法线与齿轮轴线的夹角。
常用的压力角有14.5°、20°和30°。
压力角的选择与具体应用有关。
齿数比(Gear Ratio,i):
齿数比表示两个相互啮合的齿轮齿数之比。
齿数比的计算公式为:
i = Z2 / Z1
其中,Z1 是驱动齿轮的齿数,Z2 是被驱动齿轮的齿数。
这些公式是计算齿轮参数的基本公式,可根据具体应用需求和设计要求进行进一步的调整和扩展。
齿轮设计和计算通常涉及更多的参数和公式,例如齿顶高度、齿根高度、啮合角等,具体的计算方法会根据具体的齿轮类型和标准进行调整。
在实际设计中,通常需要参考相关的齿轮设计手册、标准或软件工具,以获得更详细和准确的齿轮参数计算公式。
齿轮计算公式汇总
齿轮计算是机械设计中非常重要的一环,它能够基于输入的参数计算出需要的输出参数,为机械的正常运转提供指导意义。
下面就为大家汇总一些常用的齿轮计算公式:
1. 齿轮模数(m)的计算公式:
m= d/z
其中,d为齿轮的基圆直径,z为齿数。
2. 齿轮齿宽(b)的计算公式:
b= m*(C+T)
其中,C为参考系数,T为校核系数。
3. 齿轮的法向模数(mn)的计算公式:
mn= m/cos(α)
其中,α为齿轮的压力角。
4. 齿轮的模数修形系数(x)的计算公式:
x= (z1+z2)/2 * (cosα1+cosα2)/2
其中,z1、z2分别为齿轮1、齿轮2的齿数,α1、α2分别为齿轮1、齿轮2的压力角。
5. 齿轮的齿距(p)的计算公式:
p= π*m
其中,π为圆周率。
6. 齿轮副的速比(i)的计算公式:
i= z2/z1
其中,z1、z2分别为齿轮1、齿轮2的齿数。
7. 齿轮副的转矩传递比(η)的计算公式:
η= i*η1*η2
其中,η1、η2分别为齿轮1、齿轮2的传动效率。
8. 齿轮的最小模数(mmin)的计算公式:
mmin= KH*(YF/YS)*√(Ft/Wb)
其中,KH为工作系数,YF为应力修形系数,YS为强度因子,Ft 为传递动力,Wb为齿宽。
以上就是一些常见的齿轮计算公式的汇总。
这些公式既可以为机械设计师提供指导意义,也可以帮助学习这方面知识的人更好地了解齿轮设计的基础知识。
}模数齿轮计算公式:名称代号计算公式模数m m=p/π=d/z=da/(z+2) (d为分度圆直径,z为齿数)齿距p p=πm=πd/z齿数z z=d/m=πd/p分度圆直径 d d=mz=da-2m齿顶圆直径da da=m(z+2)=d+2m=p(z+2)/π齿根圆直径df df==m=da-2h=%齿顶高ha ha=m=p/π齿根高hf hf=齿高h h=齿厚s s=p/2=πm/2中心距 a a=(z1+z2)m/2=(d1+d2)/2跨测齿数k k=z/9+公法线长度w w=m[+]&13-1 什么是分度圆标准齿轮的分度圆在什么位置上13-2 一渐开线,其基圆半径r b=40 mm,试求此渐开线压力角=20°处的半径r和曲率半径ρ的大小。
13-3 有一个标准渐开线直齿圆柱齿轮,测量其齿顶圆直径d a= mm,齿数z=25,问是哪一种齿制的齿轮,基本参数是多少13-4 两个标准直齿圆柱齿轮,已测得齿数z l=22、z2=98,小齿轮齿顶圆直径d al=240 mm,大齿轮全齿高h = mm,试判断这两个齿轮能否正确啮合传动13-5 有一对正常齿制渐开线标准直齿圆柱齿轮,它们的齿数为z1=19、z2=81,模数m=5 mm,压力角~=20°。
若将其安装成a′=250 mm的齿轮传动,问能否实现无侧隙啮合为什么此时的顶隙(径向间隙)C是多少13-6 已知C6150车床主轴箱内一对外啮合标准直齿圆柱齿轮,其齿数z1=21、z2=66,模数m= mm,压力角=20°,正常齿。
试确定这对齿轮的传动比、分度圆直径、齿顶圆直径、全齿高、中心距、分度圆齿厚和分度圆齿槽宽。
13-7 已知一标准渐开线直齿圆柱齿轮,其齿顶圆直径d al= mm,齿数z1=29。
现要求设计一个大齿轮与其相啮合,传动的安装中心距a=145 mm,试计算这对齿轮的主要参数及大齿轮的主要尺寸。
13-8 某标准直齿圆柱齿轮,已知齿距p= mm,齿数z=25,正常齿制。
齿轮各参数计算公式模数齿轮计算公式:名称代号计算公式模数m m=p/π=d/z=da/(z+2) (d为分度圆直径,z为齿数)齿距p p=πm=πd/z齿数z z=d/m=πd/p分度圆直径 d d=mz=da-2m齿顶圆直径da da=m(z+2)=d+2m=p(z+2)/π齿根圆直径df df=d-2.5m=m(z-2.5)=da-2h=da-4.5m齿顶⾼ha ha=m=p/π齿根⾼hf hf=1.25m齿⾼h h=2.25m齿厚s s=p/2=πm/2中⼼距 a a=(z1+z2)m/2=(d1+d2)/2跨测齿数k k=z/9+0.5公法线长度w w=m[2.9521(k-0.5)+0.014z]13-1 什么是分度圆?标准齿轮的分度圆在什么位置上?13-2 ⼀渐开线,其基圆半径r b=40 mm,试求此渐开线压⼒⾓α=20°处的半径r和曲率半径ρ的⼤⼩。
13-3 有⼀个标准渐开线直齿圆柱齿轮,测量其齿顶圆直径d a=106.40 mm,齿数z=25,问是哪⼀种齿制的齿轮,基本参数是多少?13-4 两个标准直齿圆柱齿轮,已测得齿数z l=22、z2=98,⼩齿轮齿顶圆直径d al=240 mm,⼤齿轮全齿⾼h =22.5 mm,试判断这两个齿轮能否正确啮合传动?13-5 有⼀对正常齿制渐开线标准直齿圆柱齿轮,它们的齿数为z1=19、z2=81,模数m=5 mm,压⼒⾓α=20°。
若将其安装成a′=250 mm的齿轮传动,问能否实现⽆侧隙啮合?为什么?此时的顶隙(径向间隙)C是多少?13-6 已知C6150车床主轴箱内⼀对外啮合标准直齿圆柱齿轮,其齿数z1=21、z2=66,模数m=3.5 mm,压⼒⾓α=20°,正常齿。
试确定这对齿轮的传动⽐、分度圆直径、齿顶圆直径、全齿⾼、中⼼距、分度圆齿厚和分度圆齿槽宽。
13-7 已知⼀标准渐开线直齿圆柱齿轮,其齿顶圆直径d al=77.5 mm,齿数z1=29。
齿轮参数计算公式,这次终于整全了!导读齿轮参数计算公式,这次终于被小编整全了!分享给金粉们!1. 内齿模数齿轮2. 直齿模数齿轮3. 斜齿模数齿轮4. 伞齿模数齿轮5. 变位模数齿轮6. 直齿径节齿轮7. 斜齿径节齿轮8. 齿条节圆柱上的螺旋角:基圆柱上的螺旋角:齿厚中心车角:销子直径:中心距离增加系数:标准正齿轮的计算(小齿轮①,大齿轮②)1、齿轮齿标准2、工齿齿形直齿3、模数 m4、压力角5、齿数8、齿顶隙9、基础节圆直径10、外径11、齿底直径12、基础圆直径13、周节14、法线节距15、圆弧齿厚16、弦齿厚17、齿轮油标尺齿高18、跨齿数19、跨齿厚20、销子直径21、圆柱测量尺寸(偶数齿)(奇数齿)其中,22、齿隙标准螺旋齿的计算公式(齿直角方式)(小齿轮①,大齿轮②)1、齿轮齿形标准2、齿形基准断面齿直角3、工具齿形螺旋齿4、模数5、压力角6、齿数7、螺旋角方向(左或右)10、正面压力角11、中心距离12、基准节圆直径13、外径14、齿底圆直径15、基圆直径16、基圆上的螺旋角17、导程18、周节(齿直角)19、法线节距(齿直角)20、圆弧齿厚(齿直角)21、相当正齿轮齿数22、弦齿厚23、齿轮游标尺齿深24、跨齿数25、跨齿厚26、梢子直径其中,27、圆柱测量尺寸(偶数齿)(奇数齿)28、齿隙移位正齿轮计算公式(小齿轮①,大齿轮②)1、齿轮齿形转位2、工具齿形直齿3、模数4、压力角8、齿隙9、转位系数10、中心距离11、基准节圆直径12、啮合压力角13、啮合节圆直径14、外径15、齿顶圆直径16、基圆直径17、周节18、法线节距19、圆弧齿厚20、弦齿厚21、齿轮游标尺齿高22、跨齿数23、跨齿厚24、梢子直径25、圆柱测量尺寸(偶数齿)(奇数齿)移位螺旋齿的计算公式(齿直角方式)(小齿轮①,大齿轮②)1、齿轮齿形移位2、齿形基准断面齿直角3、工具齿形螺旋齿8、有效齿深9、全齿深10、移位系数11、中心距离12、正面模数13、正面压力角14、相当正齿轮齿数15、齿直角啮齿压力角16、基准节圆直径17、外径18、啮齿节圆直径19、基圆直径20、基础圆柱上的螺旋角21、圆弧齿厚22、弦齿厚23、齿轮游标尺齿高24、跨齿数25、跨齿厚26、销子直径27、圆柱测量尺寸(偶数齿)注:齿隙 f=m 1.25以下 0.025-0.075 m 1.25-2.5 0.05-0.102、中心距=(蜗轮节径蜗杆节径)÷23、蜗轮吼径=(齿数 2)×模数4、蜗轮节径=模数×齿数5、蜗杆节径=蜗杆外径-2×模数6、蜗杆导程=π×模数×头数7、螺旋角(导程角)tgB=(模数×头数)÷蜗杆节径-End-。
标准齿轮计算公式一、标准齿轮的基本参数。
1. 模数(m)- 定义:齿距p与圆周率π的比值,即m = (p)/(π),单位为mm。
它是决定齿轮尺寸的一个基本参数,模数越大,齿轮的尺寸越大,轮齿也越粗壮。
2. 压力角(α)- 标准值:一般取α = 20^∘。
它是在节点处,齿廓曲线的公法线(压力线)与两节圆的公切线(节点速度方向)所夹的锐角。
3. 齿数(z)- 表示齿轮轮齿的个数。
4. 分度圆直径(d)- 计算公式:d = mz。
分度圆是齿轮上具有标准模数和标准压力角的圆。
5. 齿顶高(ha)- 计算公式:ha = m。
齿顶圆到分度圆的径向距离。
6. 齿根高(hf)- 计算公式:hf=(h_a^*+c^*)m,对于标准齿轮h_a^*=1,c^*=0.25(h_a^*为齿顶高系数,c^*为顶隙系数),所以hf = 1.25m。
齿根圆到分度圆的径向距离。
7. 齿全高(h)- 计算公式:h=h_a+h_f=2.25m。
齿顶圆到齿根圆的径向距离。
8. 齿顶圆直径(da)- 计算公式:da = d + 2h_a=m(z + 2)。
9. 齿根圆直径(df)- 计算公式:df=d - 2h_f=m(z- 2.5)。
10. 基圆直径(db)- 计算公式:db = dcosα=mzcosα。
基圆是形成渐开线的发生圆。
11. 中心距(a)- 对于标准安装的标准齿轮(两个齿轮的分度圆相切),计算公式:a=frac{d_1+d_2}{2}=frac{m(z_1+z_2)}{2}。
模数齿轮计算公式名称代号计算公式模数m m=p/n =d/z=da/(z+2)(d为分度圆直径,z为齿数)齿距P p= n m=t d/z齿数Z z=d/m=n d/p分度圆直径d d=mz=da-2m齿顶圆直径da da=m(z+2)=d+2m=p(z+2)/ n齿根圆直径df df=d-2.5m=m(z-2.5)=da-2h=da-4.5m齿顶咼ha ha=m=p/n齿根高hf hf=1.25m齿高h h=2.25m齿厚s s=p/2= n m/2中心距a a=(z1+z2)m/2=(d1+d2)/2跨测齿数k k=z/9+0.5公法线长度w w=m[2.9521(k-0.5)+0.014z]13-1什么是分度圆?标准齿轮的分度圆在什么位置上?13-2 一渐开线,其基圆半径r b= 40 mm ,试求此渐开线压力角:■ = 20°处的半径r和曲率半径p的大小。
13-3有一个标准渐开线直齿圆柱齿轮,测量其齿顶圆直径da = 106.40 mm ,齿数z=25,问是哪一种齿制的齿轮,基本参数是多少?13-4两个标准直齿圆柱齿轮,已测得齿数z i= 22、Z2= 98,小齿轮齿顶圆直径d ai= 240 mm ,大齿轮全齿高h=22.5 mm,试判断这两个齿轮能否正确啮合传动?13-5有一对正常齿制渐开线标准直齿圆柱齿轮,它们的齿数为Z1= 19、Z2= 81,模数m= 5 mm,压力角«= 20°若将其安装成a'= 250 mm的齿轮传动,问能否实现无侧隙啮合?为什么?此时的顶隙(径向间隙)C是多少?13-6已知C6150车床主轴箱内一对外啮合标准直齿圆柱齿轮,其齿数Z1 = 21、Z2= 66,模数m = 3.5 mm ,压力角□= 20°正常齿。
试确定这对齿轮的传动比、分度圆直径、齿顶圆直径、全齿高、中心距、分度圆齿厚和分度圆齿槽宽。
13-7已知一标准渐开线直齿圆柱齿轮,其齿顶圆直径d ai= 77.5 mm,齿数z1=29。
标准齿轮模数尺数通用计算公式齿轮的直径计算方法:齿顶圆直径=(齿数+2)×模数分度圆直径=齿数×模数齿根圆直径=齿顶圆直径-(4.5×模数)比如:M4 32齿34×3.5齿顶圆直径=(32+2)×4=136mm分度圆直径=32×4=128mm齿根圆直径=136-4.5×4=118mm7M 12齿中心距D=(分度圆直径1+分度圆直径2)/2就是(12+2)×7=98mm这种计算方法针对所有的模数齿轮(不包括变位齿轮)。
模数表示齿轮牙的大小。
齿轮模数=分度圆直径÷齿数=齿轮外径÷(齿数-2)齿轮模数是有国家标准的(GB1357-78)模数标准系列(优先选用)1、1.25、1.5、2、2.5、3、4、5、6、8、10、12、14、16、20、25、32、40、50 模数标准系列(可以选用)1.75,2.25,2.75,3.5,4.5,5.5,7,9,14,18,22,28,36,45模数标准系列(尽可能不用)3.25,3.75,6.5,11,30上面数值以外为非标准齿轮,不要采用!塑胶齿轮注塑后要不要入水除应力精确测定斜齿轮螺旋角的新方法Circular Pitch (CP)周节齿轮分度圆直径d的大小可以用模数(m)、径节(DP)或周节(CP)与齿数(z)表示径节P(DP)是指按齿轮分度圆直径(以英寸计算)每英寸上所占有的齿数而言径节与模数有这样的关系: m=25.4/DPCP1/8模=25.4/DP8=3.175 3.175/3.1416(π)=1.0106模1) 什么是「模数」?模数表示轮齿的大小。
R模数是分度圆齿距与圆周率(π)之比,单位为毫米(mm)。
除模数外,表示轮齿大小的还有CP(周节:Circular pitch)与DP(径节:Diametral pitch)。
【参考】齿距是相邻两齿上相当点间的分度圆弧长。
2) 什么是「分度圆直径」?分度圆直径是齿轮的基准直径。
决定齿轮大小的两大要素是模数和齿数、分度圆直径等于齿数与模数(端面)的乘积。
过去,分度圆直径被称为基准节径。
最近,按ISO标准,统一称为分度圆直径。
3) 什么是「压力角」?齿形与分度圆交点的径向线与该点的齿形切线所夹的锐角被称为分度圆压力角。
一般所说的压力角,都是指分度圆压力角。
最为普遍地使用的压力角为20°,但是,也有使用14.5°、15°、17.5°、22.5°压力角的齿轮。
4) 单头与双头蜗杆的不同是什么?蜗杆的螺旋齿数被称为「头数」,相当于齿轮的轮齿数。
头数越多,导程角越大。
5) 如何区分R(右旋)?L(左旋)?齿轮轴垂直地面平放轮齿向右上倾斜的是右旋齿轮、向左上倾斜的是左旋齿轮。
6) M(模数)与CP(周节)的不同是什么?CP(周节:Circular pitch)是在分度圆上的圆周齿距。
单位与模数相同为毫米。
CP除以圆周率(π)得M(模数)。
M(模数)与CP得关系式如下所示。
M(模数)=CP/π(圆周率)两者都是表示轮齿大小的单位。
(分度圆周长=πd=zp d=z p/πp/π称为模数)7)什么是「齿隙」?一对齿轮啮合时,齿面间的间隙。
齿隙是齿轮啮合圆滑运转所必须的参数。
8) 弯曲强度与齿面强度的不同是什么?齿轮的强度一般应从弯曲和齿面强度的两方面考虑。
弯曲强度是传递动力的轮齿抵抗由于弯曲力的作用,轮齿在齿根部折断的强度。
齿面强度是啮合的轮齿在反复接触中,齿面的抗摩擦强度。
9) 弯曲强度和齿面强度中,以什么强度为基准选定齿轮为好?一般情况下,需要同时讨论弯曲和齿面的强度。
但是,在选定使用频度少的齿轮、手摇齿轮、低速啮合齿轮时,有仅以弯曲强度选定的情况。
最终,应该由设计者自己决定。
10) 什么是螺旋方向与推力方向?轮齿平行于轴心的正齿轮以外的齿轮均发生推力。
各类型齿轮变化如下所示。
斜齿齿轮及斜齿齿条的说明→请点击这里弧齿等比伞形齿轮的说明→请点击这里弧齿伞形齿轮的说明→请点击这里直齿伞形齿轮的推力作用使啮合齿轮相互排斥。
交错轴斜齿轮的说明→请点击这里蜗杆蜗轮的说明→请点击这里'有关推力的计算方法,请点击这里做参考。
11) 什么是「中心距」?中心距是指一对齿轮的轴间距离。
中心距的大小对齿隙产生影响。
中心距越大,齿隙也越大。
12) 正齿轮的中心距容许差,一般情况下应该取多少?一般取基准值的近似于0的±公差。
有关的规定有日本齿轮工业会的标准JGMA 1101-01(2000)。
13) 什么是「轴交角」?相交轴齿轮(伞形齿轮)及交错轴齿轮(交错轴斜齿轮和蜗杆蜗轮)的二轴间所成之角度。
一般为90°。
轴交角的大小是对轮齿接触及齿隙产生重要影响的要素.14) 什么是「组装距离」?伞形齿轮的圆锥顶点到定位面(安装基准面)的轴向距离。
组装距离是影响轮齿接触与齿隙等的重要尺寸。
☆小知识:在英语中,组装距离被称为Locating distance ( Mounting distance )。
15) 「组装距离」的尺寸容许差应该取多少?为得到适当的齿隙及轮齿接触,应尽量使容许差接近于0。
基准尺寸(容许差近似于0)的公差,推荐使用js7~js9。
16) 什么是「零度伞形齿轮」?螺旋角为0°的弧齿伞形齿轮。
外形近似于直齿伞形齿轮的弧齿伞形齿轮。
其优点为:作用在齿轮上的力与直齿伞形齿轮相同。
比直齿伞形齿轮强度高、噪音低(就一般而言)。
因为可以进行磨齿加工=可以生产出高精度齿轮。
小知识:弧齿伞形齿轮的螺旋角一般为35°17)怎样求出DP(径节)正齿轮的分度圆直径(DP8-15z)?将DP(径节)换算为模数。
M(模数)=25.4/DP(径节)=25.4/8=3.175mm近似分度圆直径。
da=M×Z=3.175×15=47.625mm【参考】1英寸=25.4mm18) 什么是「修鼓形加工」?沿齿宽方向修整齿形,使齿宽中央部的齿形呈适当的鼓形。
通过修鼓形加工,防止齿端部片面接触的发生,使齿轮的齿接触集中在轮齿的中央附近。
鼓形越大,齿接触面积越小。
19) 什么是「齿形修形」?为避免齿轮啮合时发生齿顶干涉,在齿顶附近有意识的修削齿形。
齿形修形的目的是轮齿的圆滑啮合,近似于齿形方向的修鼓加工。
20) 什么是「齿顶倒角加工」?在加工轮齿的同时进行齿顶倒角加工。
其优点为:防止切齿加工时产生的毛刺等。
防止使用及搬运时容易发生的撞痕。
【注】齿顶=齿面与齿顶面的交线。
我们使用了SMS3-25R/L弧齿伞形齿轮。
其旋转方向是一定的吗?对旋向没有特殊限制。
左旋、右旋均可使用。
不过、需要注意推力(轴方向力)方向。
一方的齿轮在远离对手方向发生推力时,另一方的齿轮必定在接近对手的方向发生推力。
这是负方向的推力。
请务必使用可以确实承受此推力的轴承。
有完全没有齿隙的产品吗?标准齿轮产品中,没有齿隙为零的产品。
我们不推荐在没有齿隙的状态下使用齿轮。
在标准齿轮产品中有可将齿隙调整到最小限使用的产品。
具体的产品有「锥形齿条&小齿轮」、「双导程蜗杆蜗轮」。
1 问题的提出在对机器进行保养、维修的过程中,经常会遇到零部件损坏的问题,对需要更换的零件要进行测绘、制造。
其中斜齿轮的螺旋角度的测量存在着一定的难度,主要是测量的角度在没有精密测量仪器(齿向仪、导程仪、工具显徽镜等)的情况下,很难做到准确侧量。
2 通常采用的现场测量方法对斜齿轮螺旋角进行现场测量的常用方法有万能角度尺侧量法和压痕法。
1.万能角度尺侧量法是用万能角度尺在被测齿轮的端面与齿面间测量角度,由于齿轮的螺旋角度是随齿轮的半径变化而变化的,且一般齿轮的齿槽窄而小,万能角度尺的刀尺有一定的宽度,刀尺不能完全放入齿槽内,分度圆的位置很难确定。
故角度很难测量准确。
2.压痕法是在被测齿轮的齿顶涂色后,使其在一张纸上滚动,这张纸上就留下了齿顶滚过的痕迹,根据压痕作出齿顶线的延长线及辅助线,然后用量角器测量出齿向角度,该角即为齿轮齿顶处的螺旋角(见图1),然后再根据齿轮其它几何参数,计算出齿轮分度圆处的螺旋角。
由于齿轮的宽度一般都不大,作出的延长线和辅助线有一定的宽度误差,用量角器测量时难免会有误差,而且量角器的刻度是以“度”为单位的,对于那些精确到“分”和“秒”的角度的测量,则无能为力了。
3 新的测量方法先用万能角度尺测量法或压痕法对被测齿轮齿顶的螺旋角进行粗略的测量,侧量出齿顶恨旋角的大致角度民,然后在万能铣床上用分度头配挂轮的方法或在滚齿机上进行测量,以确定齿轮齿顶处的螺旋角。
再通过计算确定齿轮在分度圆处的螺旋角。
测定齿顶螺旋角的测定方法如下:1.在万能铣床上测定a.先测出被测齿轮齿顶螺旋角的近似值 ',然后再根据其它测量数据粗略地计算出齿轮的法面模数mn (按标准值选取)。
图1m n ≈dn/[(Z/cosβa+2ha]式中:Z——被测齿轮的齿数da——被测齿轮的齿顶圆直径ha——齿轮的齿顶高系数b.将分度头及尾座安装在万能铣床的工作台上,再将被测齿轮用芯轴安装在分度头和尾座的顶尖上,并按下式选取挂轮:a×c=1×πm n Zb d40t·sinβac.式中:a、b、c、d——所选挂轮的齿数d.1/40——分度头的传动比e.t——铣床工作台丝杠的螺距(mm),t=nkf.n——铣床工作台刻度盘上转过的格数g.k——司皖床工作台每格的移动蛋h.挂轮搭配好后,摇动分度头的手柄,分度头与工作台就会配合运动。
i.螺旋角βa"的确定:在按上式选配挂轮时,常会遇到计算较为复杂、有些数据很难分解的情况,为简化计算,对某些数据可适当取舍,这样选配出的挂轮的分度头—铣床工作台系统中运动时所形成的螺旋角已不是粗测时的螺旋角βa ',而是计算(齿顶)螺旋角βa"。
βa"=arcsin(πm n Z/40ti)式中i=(a/b)x(c/d)——挂轮机构的传动比j.确定测定误差补偿角γ,我们把被测齿轮齿顶的实际螺旋角βa与计算齿顶螺旋角βa'之间的差值γ称为测定误差补偿角,测量测定误差补偿角γ的方法是用百(千)分表的触头顶在被测齿轮齿顶处的齿面上(见图2)。
摇动分度头手柄,使齿轮转动,同时使工作台移动,工作台的移动距离L可以从工作台的刻度盘上的刻度读出(L=nk),在百(千)分表上可以读出表头延齿顶螺旋线的垂直方向上的位移量δ,其螺旋线展开后的测量原理如图3所示。
k.tgγ=δ/s=δ/Lcosβa"l.γ=arctg[(δcosβa")/L]m.式中:S——测量段螺旋线展开后的长度n.齿轮齿顶处的实际螺旋角的测定:由图3可看出齿轮齿顶处的实际螺旋角βa=βa"±γ=βa"±arctg[(δcosβa")/L](δ>0时取“+”号;δ<0时取“-”号)o.齿轮分度圆处的螺旋角的确定:根据齿轮的几何参数可导出齿轮在分度圆处的螺旋角,根据图4有tgβ=Rtgβa /Ra则β=arctg[(Ra -mnha)tgβa]/Ra式中:R——齿轮分度圆半径R a ——齿轮齿顶圆半径1.挂轮2.分度头3.千分表4.齿轮5.尾座图2图3图42. 由于变位齿轮的分度圆直径与非变位齿轮的分度圆直径相等,故齿轮是否变位对斜齿轮的螺旋角没有影响,所以其螺旋角的测定方法也适用。
