主要测井曲线及其含义一、自然电位测井：测量在地层电化学作用下产生的电位。
自然电位极性的“正”、“负”以及幅度的大小与泥浆滤液电阻率Rmf和地层水电阻率Rw的关系一致。
Rmf≈Rw时，SP几乎是平直的； Rmf＞Rw时SP为负异常；Rmf＜Rw时，SP在渗透层表现为正异常。
自然电位测井SP曲线的应用：①划分渗透性地层。
②判断岩性，进行地层对比。
③估计泥质含量。
④确定地层水电阻率。
⑤判断水淹层。
⑥沉积相研究。
自然电位正异常Rmf＜Rw时，SP出现正异常。

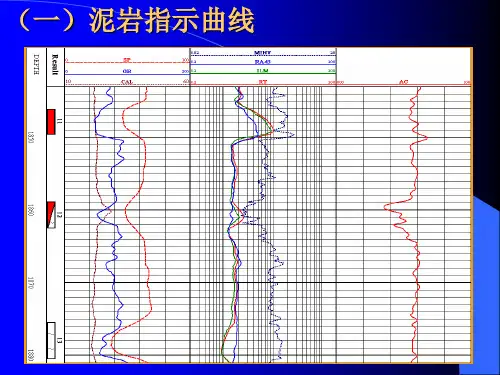

淡水层Rw很大（浅部地层）咸水泥浆（相对与地层水电阻率而言）自然电位测井自然电位曲线与自然伽马、微电极曲线具有较好的对应性。
自然电位曲线在水淹层出现基线偏移二、普通视电阻率测井（R4、R2.5）普通视电阻率测井是研究各种介质中的电场分布的一种测井方法。
测量时先给介质通入电流造成人工电场，这个场的分布特点决定于周围介质的电阻率，因此，只要测出各种介质中的电场分布特点就可确定介质的电阻率。
视电阻率曲线的应用：①划分岩性剖面。
②求岩层的真电阻率。
③求岩层孔隙度。
④深度校正。
⑤地层对比。
电极系测井2.5米底部梯度电阻率进套管时有一屏蔽尖，它对应套管鞋深度；若套管下的较深，在测井图上可能无屏蔽尖，这时可用曲线回零时的半幅点向上推一个电极距的长度即可。
底部梯度电极系分层：顶：低点；底：高值。
三、微电极测井（ML）微电极测井是一种微电阻率测井方法。
其纵向分辨能力强，可直观地判断渗透层。
主要应用：①划分岩性剖面。
②确定岩层界面。
③确定含油砂岩的有效厚度。
④确定大井径井段。
⑤确定冲洗带电阻率Rxo及泥饼厚度hmc。
微电极确定油层有效厚度微电极测井微电极曲线应能反映出岩性变化，在淡水泥浆、井径规则的条件下，对于砂岩、泥质砂岩、砂质泥岩、泥岩，微电极曲线的幅度及幅度差，应逐渐减小。
四、双感应测井感应测井是利用电磁感应原理测量介质电导率的一种测井方法，感应测井得到一条介质电导率随井深变化的曲线就是感应测井曲线。
1.声波时差曲线：在泥砂岩剖面上，砂岩显示低时差，其数值随孔隙度的不同而不同；泥岩一般为高时差，其数值随压实程度的不同而变化；页岩的时差介于泥岩和砂岩之间；砾岩的时差一般都较低，并且越致密声波时差值越低．在碳酸盐剖面上，致密石灰岩和白云岩声波时差最低，如含有泥质时，声波时差增高，若有孔隙和裂缝，声波时差明显增大，甚至出现周波跳跃．石膏岩盐剖面，渗透性砂岩最高？，泥岩（含钙质、石膏多）与致密砂岩相近，泥质含量高时增大，岩盐扩径（井直径）严重，周波跳跃？气体比油水的时差要大的多，岩性一定时候，含气层段出现周波跳跃。
2.自然Gamma曲线：在泥砂岩剖面上，纯砂岩在自然Gamma曲线上显最底值，泥岩显最高值，粉砂岩和泥质砂岩介于二者之间，并随着岩层中泥质含量增加曲线幅度增加；在碳酸盐剖面上，泥岩和页岩显最高值，纯的石灰岩、白云岩有最低值，而泥灰岩、泥质石灰岩、泥质白云岩自然Gamma测井曲线值介于二者之间，并随泥质含量增加幅值增大．3.微电极测井曲线中砂岩异常幅度差大于粉沙岩异常幅度差．4.泥岩在密度测井曲线上值较高而煤层密度测井值在剖面上看很低5.在淡水泥浆的沙泥岩剖面井中，自然电位测井曲线以大断泥岩层部分的自然电位曲线为基线，此时出现负异常的井段都可认为是渗透性岩层。
在含有泥质的砂岩中由于泥质对溶液产生吸附电动势使总电动势降低。
所以纯砂岩的自然电位异常幅度要比泥质岩石的异常幅度大，而且随着砂岩中泥质含量的增加，自然电位异常幅度会随之减小自然电位与自然伽马对砂岩泥岩都很敏感，但是自然电位容易受到流体性质、岩层厚度的影响，含油气或者薄层时，幅度很低。
粉砂和泥的比值大于1:2,幅度趋于0.自然伽马虽然也受到层厚影响，层厚小于0.8米时才开始显现影响。
以上为一般情况（正常压实），如果欠压实，情况相反，砂岩出现高时差，如渤海湾明化镇组所以具体地区具体问题具体分析（要根据岩心资料建立具体解释模型）6.感应测井为了获取井下地层的原始含油饱和度资料，用油基钻井液钻井;为了不破坏井下地层的渗透率，有时采用空气钻井；这时井中没有导电介质，不能传导电流，为了解决这个问题，发明了感应测井。

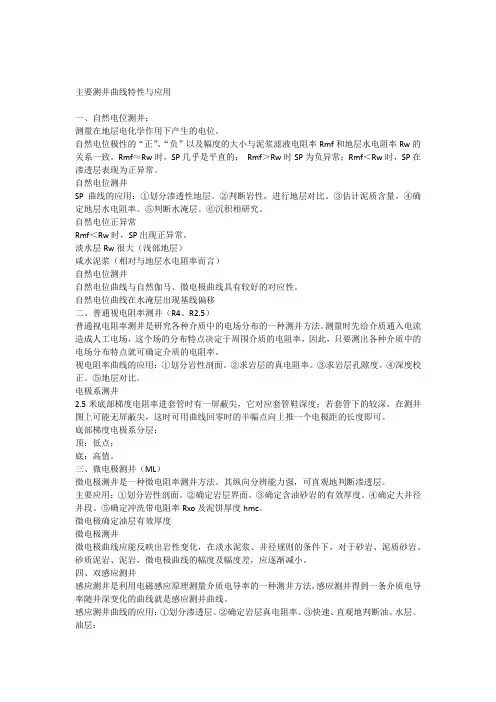

主要测井曲线特性与应用一、自然电位测井：测量在地层电化学作用下产生的电位。
自然电位极性的“正”、“负”以及幅度的大小与泥浆滤液电阻率Rmf和地层水电阻率Rw的关系一致。
Rmf≈Rw时，SP几乎是平直的；Rmf＞Rw时SP为负异常；Rmf＜Rw时，SP在渗透层表现为正异常。
自然电位测井SP曲线的应用：①划分渗透性地层。
②判断岩性，进行地层对比。
③估计泥质含量。
④确定地层水电阻率。
⑤判断水淹层。
⑥沉积相研究。
自然电位正异常Rmf＜Rw时，SP出现正异常。
淡水层Rw很大（浅部地层）咸水泥浆（相对与地层水电阻率而言）自然电位测井自然电位曲线与自然伽马、微电极曲线具有较好的对应性。
自然电位曲线在水淹层出现基线偏移二、普通视电阻率测井（R4、R2.5）普通视电阻率测井是研究各种介质中的电场分布的一种测井方法。
测量时先给介质通入电流造成人工电场，这个场的分布特点决定于周围介质的电阻率，因此，只要测出各种介质中的电场分布特点就可确定介质的电阻率。
视电阻率曲线的应用：①划分岩性剖面。
②求岩层的真电阻率。
③求岩层孔隙度。
④深度校正。
⑤地层对比。
电极系测井2.5米底部梯度电阻率进套管时有一屏蔽尖，它对应套管鞋深度；若套管下的较深，在测井图上可能无屏蔽尖，这时可用曲线回零时的半幅点向上推一个电极距的长度即可。
底部梯度电极系分层：顶：低点；底：高值。
三、微电极测井（ML）微电极测井是一种微电阻率测井方法。
其纵向分辨能力强，可直观地判断渗透层。
主要应用：①划分岩性剖面。
②确定岩层界面。
③确定含油砂岩的有效厚度。
④确定大井径井段。
⑤确定冲洗带电阻率Rxo及泥饼厚度hmc。
微电极确定油层有效厚度微电极测井微电极曲线应能反映出岩性变化，在淡水泥浆、井径规则的条件下，对于砂岩、泥质砂岩、砂质泥岩、泥岩，微电极曲线的幅度及幅度差，应逐渐减小。
四、双感应测井感应测井是利用电磁感应原理测量介质电导率的一种测井方法，感应测井得到一条介质电导率随井深变化的曲线就是感应测井曲线。
利用测井曲线划分岩性、描述岩性特征摘要：砂岩、泥岩、钙质砂岩的岩性不同，在测井曲线上的形态不同，利用自然电位曲线、伽马曲线、侧向测井曲线、声波时差曲线来划分不同的岩性。
本报告来详细解释下如何利用测井曲线来划分岩性。
内容：1．砂岩、泥岩、钙质砂岩的岩性特征。
（1）砂岩：粒度为2-0.063mm的陆源碎屑含量在50%以上的沉积岩称为砂岩，巨粒砂岩2-1mm粗粒砂岩1-0.5mm中粒砂岩0.5-0.25mm细粒砂岩0.25-0.063mm。
颗粒大搬运距离近比面小放射性元素含量少。
吸附离子的能力弱电阻率高。
孔隙度和渗透率大所以物性好。
密度高声波传播速度快声波时差小。
砂岩是良好的储集层。
（2）泥岩：主要是由粘土矿物及小于0.0039mm的细碎屑组成，含少量粉砂碎屑。
颗粒小搬运距离远比面大放射性元素含量多。
吸附离子能力强地层水饱和度高电阻率低。
孔隙度、渗透率小物性差。
密度低声波传播速度慢声波时差大。
泥岩为生油层盖层也有石油在泥岩的裂缝中。
（3）钙质砂岩：含钙砂岩，颗粒小搬运距离远比面大放射性元素含量多于砂岩少于泥岩。
孔隙度渗透率特小物性极差。
吸附离子能力特弱几乎不含地层水（致密）电阻率特高。
密度特高声波传播速度特快声波时差特小。
2. 自然电位测井、自然伽马测井、侧向测井、声波时差测井基本原理2（一）．自然电位测井：自然电位测井，是电法测井的一部分，主要用于砂泥岩剖面。
自然电位测井测量的是自然电位随井深变化的曲线。
由于自然电位测井在渗透层处有明显的异常显示，因此，它是划分和评价储集层的重要方法之一。
产生原因：在井内，当地层水含盐浓度和钻井液含盐浓度不同时，引起离子的扩散作用和岩石颗粒对离子的吸附作用；当地层压力与钻井液压力不同时，在地层空隙中产生过滤作用。
这些在井壁附近产生的电化学过程会产生自然电动势，形成自然电场。
砂岩负异常泥岩为一条基线钙质砂岩异常幅度小接近一条基线。
（二）自然伽马测井：是沿井身测量岩层的天然伽马射线强度的方法。
一、介绍测井曲线的用途- 二、测井资料的综合运用一、划分岩层界面二、确定地层的电阻率三、确定地层的孔隙度四、确定地层传声速度五、确定地层的含泥量六、确定地层的含H量七、确定地层的密度八、综合判断地层的岩性九、综合判断油气水层1、⑴渗透层。
⑵油气层都是高阻层，其电阻率相当于标准水层2-3倍，油层3.2-4.8Ωm。
⑶标准水层其电阻率接近于同井段的泥岩。
在所研究井段没有砂岩，可近似地以泥岩电阻率来替代标准水层的电阻率。
2、⑴油层：高阻渗透层，电阻曲线幅度高，特别是在4m曲线必须有鼓包，4m幅度越高，油层越好，自然电位异常通常小于水层，声波为中值。
⑵气层：高阻渗透层，电阻曲线幅度高，4m曲线有鼓包。
声波时差大，甚至比泥岩还要大，而且有周波跳跃的现象，中子伽马通常幅度高。
⑶水层：低阻渗透层（淡水层例外为高阻层），当地层矿化度比较高时，中子伽马幅度比较高，通常情况较低，自然电位通常比较大（与油层作比较）。
十、油气水界面的化分1、油水界面的划分：⑴电阻曲线上有明显幅度变化，含油部分幅度高，含水部分幅度低。
⑵感应曲线上在油水界面上幅度变化特别明显。
⑶自然电位曲线在油水界面上有一个不很明显的台阶，含油部分异常小，含水部分异常大。
⑷密度曲线在油水界面上有微弱的台阶，含油部分密度小，含水部分密度较大。
⑸声波在油水界面含油部分时差大，含水部分时差小，油层在4m曲线上一定有鼓包。
2、油气界面的划分：⑴声波时差在油气界面有明显的幅度变化，气层时差大，油层时差小，气层周波跳跃，在油气界面有不太明显的幅度变化。
⑵中子伽马在油气界面上有不太明显的变化，长源距气层的幅度高，油层的幅度小。
3、气水界面的划分：⑴声波时差在气水界面上明显的幅变化，含水部分时差小，含气部分时差大，含气部分有周波跳跃。
⑵密度曲线在气水界面上有明显的幅度变化，气层部分密度小，含水部分密度大。
⑶中子伽马曲线在气水界面上有不明显的变化，短源距气层部分幅度高，水层部分幅度低，（但有例外，当水层矿化度比较高，曲线幅度变化不明显）。
测井曲线的识别与应用、测井曲线资料应用的意义测井资料在油、气田的勘探与开发中有广泛的的用途，大体可分为在裸眼井中的应用和套管井中的应用，及其它些专门目的的应用。
在裸眼井中，测井资料主要用于寻找油、气层，并对储集层的孔隙性、渗透性和含油性作出评价，为油、气田的开发决策提供信息；在套管井中，测井资料主要用于开发过程中油、气层的动态分析，为油、气田开发的合理调整提供资料。
、常用的测井曲线的类型常用的测井曲线有：自然电位曲线、自然伽玛测井曲线、微电位测井曲线、微梯度测井曲线、深感应测井曲线、中应测井曲线、4 米电阻测井曲线、声波时差测井曲线、井径测井曲线等。
三、常用测井曲线识别第一节自然电位测井在钻开岩层时，井壁附近产生的电化学活动能形成一电场，该场产生的电位就叫自然电位，其产生的原因是地层水矿化度和泥浆滤液矿化度压力不同，以及泥浆压力与地层压力不同。
在砂泥岩剖面中，自然电位曲线以泥岩为基线，只在砂质渗透性岩层处，才出现自然电位曲线异常，所以我们可以利用它来划分渗透性岩层。
纯砂岩井段出现最大的负异常，含泥质的砂岩负异常幅度较低，而且随泥质含量的增多负异常幅度下降。
此外通过自然电位曲线幅度还可判断渗透层孔隙中所含流体的性质，一般含水砂岩的自然电位幅度比含油砂岩的自然电位幅度要高。
自然电位曲线的应用仅限于淡水泥浆钻的井，因为自然电位曲线幅度（偏离泥岩基线的幅度）与地层水含盐量和井中流体含盐量之差有关。
对于淡水泥浆，纯砂岩的负向偏移幅度最大，当砂岩含泥时，幅度减小。
而当采用盐水泥浆时，含盐水地层的SP曲线，偏移很小或没有偏移，甚至出现反转。
自然电位曲线在含盐水纯砂岩部位最高，而当地层含有烃类时，自然电位幅度有所降低，当砂层厚度小于3m或更薄时，其幅度大大降低；当砂岩胶结作用较强时，其幅度可显著降低。
应用：1、自然电位曲线，对于厚岩层可用由线半幅点划分岩层界面，对于薄岩层必须与视电阻率曲线配合，才能获得准确结果。
