常用测井曲线及曲线特征的意义

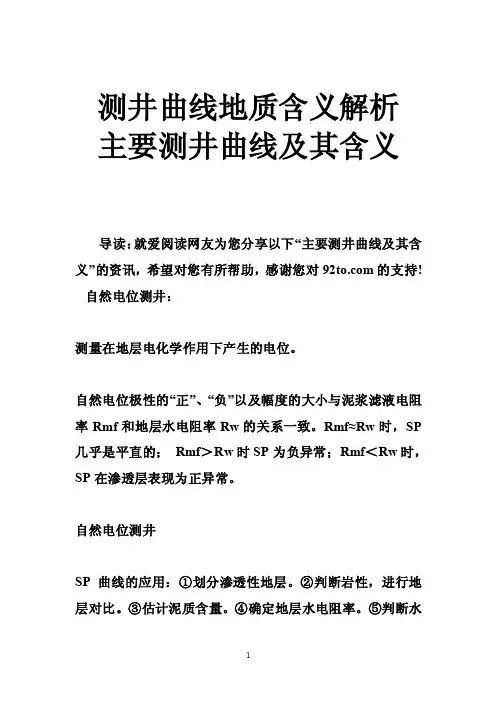

测井曲线地质含义解析主要测井曲线及其含义导读：就爱阅读网友为您分享以下“主要测井曲线及其含义”的资讯，希望对您有所帮助，感谢您对的支持! 自然电位测井：测量在地层电化学作用下产生的电位。

自然电位极性的“正”、“负”以及幅度的大小与泥浆滤液电阻率Rmf和地层水电阻率Rw的关系一致。

Rmf≈Rw时，SP 几乎是平直的；Rmf＞Rw时SP为负异常；Rmf＜Rw时，SP在渗透层表现为正异常。

自然电位测井SP曲线的应用：①划分渗透性地层。

②判断岩性，进行地层对比。

③估计泥质含量。

④确定地层水电阻率。

⑤判断水淹层。

⑥沉积相研究。

自然电位正异常Rmf＜Rw时，SP出现正异常。

淡水层Rw很大（浅部地层）咸水泥浆（相对与地层水电阻率而言）自然电位测井自然电位曲线与自然伽马、微电极曲线具有较好的对应性。

自然电位曲线在水淹层出现基线偏移普通视电阻率测井（R4、R2.5）普通视电阻率测井是研究各种介质中的电场分布的一种测井方法。

测量时先给介质通入电流造成人工电场，这个场的分布特点决定于周围介质的电阻率，因此，只要测出各种介质中的电场分布特点就可确定介质的电阻率。

视电阻率曲线的应用：①划分岩性剖面。

②求岩层的真电阻率。

③求岩层孔隙度。

④深度校正。

⑤地层对比。

电极系测井2.5米底部梯度电阻率进套管时有一屏蔽尖，它对应套管鞋深度；若套管下的较深，在测井图上可能无屏蔽尖，这时可用曲线回零时的半幅点向上推一个电极距的长度即可。

底部梯度电极系分层：顶：低点；底：高值。

微电极测井（ML）微电极测井是一种微电阻率测井方法。

其纵向分辨能力强，可直观地判断渗透层。

主要应用：①划分岩性剖面。

②确定岩层界面。

③确定含油砂岩的有效厚度。

④确定大井径井段。

⑤确定冲洗带电阻率Rxo及泥饼厚度hmc。

微电极确定油层有效厚度微电极测井微电极曲线应能反映出岩性变化，在淡水泥浆、井径规则的条件下，对于砂岩、泥质砂岩、砂质泥岩、泥岩，微电极曲线的幅度及幅度差，应逐渐减小。

测井曲线要素及其常规组合测井曲线地质意义 幅度：分为低幅、中幅和高幅三个阶段 形态 ①钟形：反映水流能量向上减弱，它代表河道的侧向迁移或逐渐废弃 ②漏斗：反映砂体向上部建造时水流能量加强，颗粒变粗分选加好，代表砂体上部受到波浪改造影响，此外也代表砂体前积的结果。 ③箱形：反映沉积过程中能量一致，物源充足的供应条件，是河道砂坝的曲线特征。 ④对称齿形：常见的一种曲线形态，它多以充刷、充填作用为主，具有正粒序。 ⑤反向齿形：常见的一种曲线形态，河水道末稍前积式充填为主具有反粒序。 ⑥正向齿形：为充填堆积特征，常代表洪水作用下的堆积具有对称粒序。 ⑦指形：代表强能量下的中层粗粒堆积，如海滩、湖滩 ⑧漏斗-箱形：代表丰富物源供应下的水下沙体堆积，为河口堆积的典型特征。 ⑨箱形-钟形：环境为有丰富的物源，但后期由于河道迁移或废弃导致能量衰减，具有河道的均质沉积，到后期正向粒度的沉积。 ⑩上为漏斗-箱形，下为漏斗-钟形：代表河道在迁移摆动条件下，有丰富物源供应的水道充填式堆积。 （8）、（9）、（10）统称为复合形，表示由两种或两种以上曲线形态组合，表示一种水动力环境向另一种环境的变化。各类形态又可进一步细分为光滑形和锯齿形。

不同水动力条件造成了不同环境下的沉积层序在粒度、分选、泥质含量等方面的特征，因而具有不同的测井曲线形态。它集中反映出的基本形态和特征包括： 幅度：幅度的大小反映粒度、分选性及泥质含量等沉积特征的变化，如自然电位的异常幅度变化、自然伽马幅值高低可以反映地层粒度中值的大小，并能反映泥质含量的高低。 能量厚度：能量厚度反映单砂体水动力较强渗透砂体沉积时间（厚度）。 形状：指单砂体曲线形态，有箱形、钟形、漏斗形、菱形和指形等，反映沉积物沉积时能量变化或相对稳定的情况，如钟形表示沉积能量由强到弱的变化。 接触关系：接触关系指砂岩的顶、底界的曲线形态，反映砂岩沉淀初期及末期的沉积相变化。 次级形态：次级形态主要包括曲线的光滑、包络线形态及齿中线的形态，他们帮助提供沉积信息，如齿中线成水平表明每个薄砂层粒度均匀、沉积能量均匀周期性变化。

四、岩石组合及层序的测井解释模型不同沉积环境下形成的地层，在纵向上有不同的岩相组合，在横向上有不同的分布范围及沉积体的几何形态，砂体的内部具有不同的粒度，分选性，泥质含量。

（一）、测井曲线要素及其常规组合测井曲线地质意义1．幅度：分为低幅 、中幅 、高幅三个等级2．形态①钟形：反映水流能量向上减弱它代表河道的侧向迁移或逐渐废弃。

②漏斗：反映砂体向上部建造时水流能量加强，颗粒变粗分选加好，代表砂体上部受波浪收造影响，此外也代表砂体前积的结果。

③箱形：反映沉积过程中能量一致，物源充足的供应条件，是河道沙坝的曲线特征④对称齿形：常见的一种曲线形态，它多以充刷、充填作用为主，具有正粒序。

⑤反向齿形：常见的一种曲线形态，河水道末稍前积式充填为主具有反粒序。

⑥正向齿形：为充填堆积特征，常代表洪水作用下的堆积具有对称粒序。

⑦指形：代表强能量下的中层粗粒堆积，如海滩、湖滩⑧漏斗-箱形：代表丰富物源供应下的水下沙体堆积，为河口堆积的典型特征。

⑨箱形-钟形：环境为有丰富的物源，但后期由于河道迁移或废弃导致能量衰减，具有河道的均质沉积，到后期正向粒度的沉积。

⑩上为漏斗-箱形，下为漏斗-钟形：代表河道在迁移摆动条件下，有丰富物源供应的水道充填式堆积。

⑧、⑨、⑩统称为复合形，表示由两种或两种以上曲线形态组合，表示一种水动力环境向另一种环境的变化。

各类形态又可进一步细分为光滑形和锯齿形。

3.接触关系顶底接触关系反映砂体沉积初期、末期水动力能量及物源供应的变化速度，有渐变和突变两种，渐变又分为加速、线性和减速三种，反映曲线形态上的凸型、直线和凹型。

突变往往表示冲刷(底部突变)或物源的中断(顶部突变)。

单砂层顶部突变，反映了砂体沉积末期水动力、物源供应条件。

顶部突变代表物源供应的突然中断，顶部加速渐变代表水流能量在后期急刷减退或物源供应减少，多与河道末期沉积有关，顶部匀均渐变呈斜线形代表均匀的能量减退的过程。

为河道侧向迁移的典型特征，顶部减速渐变代表能量或物质供应在后期缓速消退，水下河道常具有这种特点，代表后续水流滞后沉积。

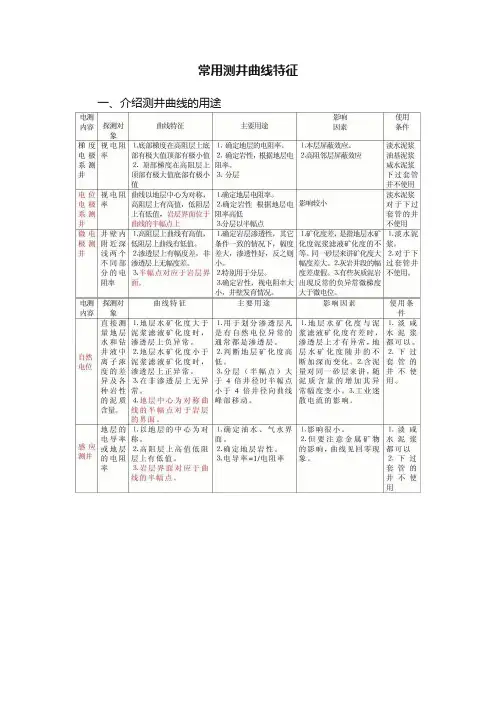

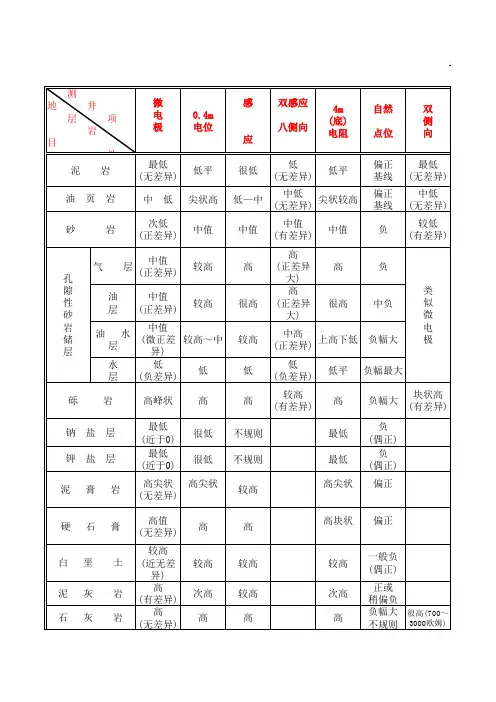

常用测井曲线特征一、介绍测井曲线的用途- 二、测井资料的综合运用一、划分岩层界面二、确定地层的电阻率三、确定地层的孔隙度四、确定地层传声速度五、确定地层的含泥量六、确定地层的含H量七、确定地层的密度八、综合判断地层的岩性九、综合判断油气水层1、⑴渗透层。

⑵油气层都是高阻层，其电阻率相当于标准水层2-3倍，油层3.2-4.8Ωm。

⑶标准水层其电阻率接近于同井段的泥岩。

在所研究井段没有砂岩，可近似地以泥岩电阻率来替代标准水层的电阻率。

2、⑴油层：高阻渗透层，电阻曲线幅度高，特别是在4m曲线必须有鼓包，4m幅度越高，油层越好，自然电位异常通常小于水层，声波为中值。

⑵气层：高阻渗透层，电阻曲线幅度高，4m曲线有鼓包。

声波时差大，甚至比泥岩还要大，而且有周波跳跃的现象，中子伽马通常幅度高。

⑶水层：低阻渗透层（淡水层例外为高阻层），当地层矿化度比较高时，中子伽马幅度比较高，通常情况较低，自然电位通常比较大（与油层作比较）。

十、油气水界面的化分1、油水界面的划分：⑴电阻曲线上有明显幅度变化，含油部分幅度高，含水部分幅度低。

⑵感应曲线上在油水界面上幅度变化特别明显。

⑶自然电位曲线在油水界面上有一个不很明显的台阶，含油部分异常小，含水部分异常大。

⑷密度曲线在油水界面上有微弱的台阶，含油部分密度小，含水部分密度较大。

⑸声波在油水界面含油部分时差大，含水部分时差小，油层在4m 曲线上一定有鼓包。

2、油气界面的划分：⑴声波时差在油气界面有明显的幅度变化，气层时差大，油层时差小，气层周波跳跃，在油气界面有不太明显的幅度变化。

⑵中子伽马在油气界面上有不太明显的变化，长源距气层的幅度高，油层的幅度小。

3、气水界面的划分：⑴声波时差在气水界面上明显的幅变化，含水部分时差小，含气部分时差大，含气部分有周波跳跃。

⑵密度曲线在气水界面上有明显的幅度变化，气层部分密度小，含水部分密度大。

⑶中子伽马曲线在气水界面上有不明显的变化，短源距气层部分幅度高，水层部分幅度低，（但有例外，当水层矿化度比较高，曲线幅度变化不明显）。

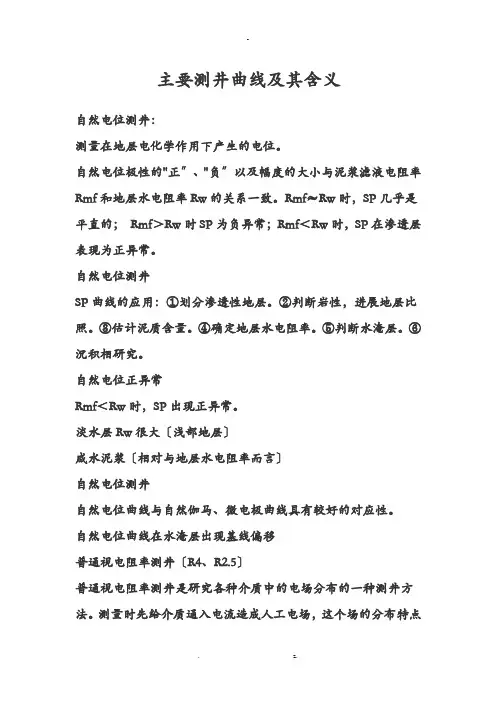

主要测井曲线及其含义自然电位测井：测量在地层电化学作用下产生的电位。

自然电位极性的"正〞、"负〞以及幅度的大小与泥浆滤液电阻率Rmf和地层水电阻率Rw的关系一致。

Rmf≈Rw时，SP几乎是平直的；Rmf＞Rw时SP为负异常；Rmf＜Rw时，SP在渗透层表现为正异常。

自然电位测井SP曲线的应用：①划分渗透性地层。

②判断岩性，进展地层比照。

③估计泥质含量。

④确定地层水电阻率。

⑤判断水淹层。

⑥沉积相研究。

自然电位正异常Rmf＜Rw时，SP出现正异常。

淡水层Rw很大〔浅部地层〕咸水泥浆〔相对与地层水电阻率而言〕自然电位测井自然电位曲线与自然伽马、微电极曲线具有较好的对应性。

自然电位曲线在水淹层出现基线偏移普通视电阻率测井〔R4、R2.5〕普通视电阻率测井是研究各种介质中的电场分布的一种测井方法。

测量时先给介质通入电流造成人工电场，这个场的分布特点决定于周围介质的电阻率，因此，只要测出各种介质中的电场分布特点就可确定介质的电阻率。

视电阻率曲线的应用：①划分岩性剖面。

②求岩层的真电阻率。

③求岩层孔隙度。

④深度校正。

⑤地层比照。

电极系测井2.5米底部梯度电阻率进套管时有一屏蔽尖，它对应套管鞋深度；假设套管下的较深，在测井图上可能无屏蔽尖，这时可用曲线回零时的半幅点向上推一个电极距的长度即可。

底部梯度电极系分层：顶：低点；底：高值。

微电极测井〔ML〕微电极测井是一种微电阻率测井方法。

其纵向分辨能力强，可直观地判断渗透层。

主要应用：①划分岩性剖面。

②确定岩层界面。

③确定含油砂岩的有效厚度。

④确定大井径井段。

⑤确定冲洗带电阻率R*o及泥饼厚度hmc。

微电极确定油层有效厚度微电极测井微电极曲线应能反映出岩性变化，在淡水泥浆、井径规则的条件下，对于砂岩、泥质砂岩、砂质泥岩、泥岩，微电极曲线的幅度及幅度差，应逐渐减小。

双感应测井感应测井是利用电磁感应原理测量介质电导率的一种测井方法，感应测井得到一条介质电导率随井深变化的曲线就是感应测井曲线。

类型及探测对象原理及特点应用范围使用条件特征曲线感应测井CON （地层的电导率或地层的电阻率）一、原理：感应测井是利用电磁感应原理研究地层电阻率的一种方法，属于电阻率测井方法的一种。

当正弦交流电通过发射线圈时，在周围地层中形成交变电磁场。

设想把地层分成许多以井轴为中心的圆环，每个圆环相当于一导电环。

在交变电磁场的作用下，导电地层中的这些圆环就会产生感应电流，感应电流是以井轴为中心的圆状的闭合电流环（涡流），涡流本身又会形成二次交变电磁场，在二次交变电磁场的作用下，接收线圈中产生了感应电动势。

接收线圈中感应电动势的大小与涡流电流强度有关，而涡流电流强度则取决于地层电导率。

所以通过测量接收线圈中的感应电动势，便可了解地层的导电性。

二、特点：⒈以地层的中心为对称；⒉高阻层上高值，低阻层上有低值；⒊岩层界面对应于曲线的半幅点。

一、应用范围：1.确定油水、气水界面，判断油层、水层。

油层：RILD>RILM>RFOC水层：RILD<RILM<RFOC纯泥层：RILD、RILM基本重合（RILM：中感应视电阻率；RILD：深感应视电阻率；RFOC:八侧向电阻率；）2.确定地层岩性；⒊确定岩层真电阻率，电导率=1/电阻率4.划分渗透层二、影响因素：感应测井受相对的低电阻率部份影响大，因此地层水矿化度比泥浆矿化度较大时，感应测井对水层反映灵敏，可以较好地把水层识别出来。

在纵向上，受高阻邻层影响较小，对低电阻率地层反应灵敏，因此在一定的条件下，选择感应测井要比侧向测井优越。

1.淡、咸水泥浆都可用。

2.下过套管的井不使用。

3. 适用于干井或油基泥浆井及低阻地层，在采用油基泥浆和空气钻井的情况下，电测井无法进行，为此设计了以电磁感应原理为基础的感应测井。

一、介绍测井曲线的用途一、划分岩层界面二、确定地层的电阻率四、确定地层传声速度五、确定地层的含泥量七、确定地层的密度1、⑴渗透层。

⑵油气层都是高阻层，其电阻率相当于标准水层2-3倍，油层3.2-4.8Ωm。

⑶标准水层其电阻率接近于同井段的泥岩。

在所研究井段没有砂岩，可近似地以泥岩电阻率来替代标准水层的电阻率。

2、⑴油层：高阻渗透层，电阻曲线幅度高，特别是在4m曲线必须有鼓包，4m幅度越高，油层越好，自然电位异常通常小于水层，声波为中值。

⑵气层：高阻渗透层，电阻曲线幅度高，4m曲线有鼓包。

声波时差大，甚至比泥岩还要大，而且有周波跳跃的现象，中子伽马通常幅度高。

⑶水层：低阻渗透层（淡水层例外为高阻层），当地层矿化度比较高时，中子伽马幅度比较高，通常情况较低，自然电位通常比较大（与油层作比较）。

十、油气水界面的化分1、油水界面的划分：⑴电阻曲线上有明显幅度变化，含油部分幅度高，含水部分幅度低。

⑵感应曲线上在油水界面上幅度变化特别明显。

⑶自然电位曲线在油水界面上有一个不很明显的台阶，含油部分异常小，含水部分异常大。

⑷密度曲线在油水界面上有微弱的台阶，含油部分密度小，含水部分密度较大。

⑸声波在油水界面含油部分时差大，含水部分时差小，油层在4m曲线上一定有鼓包。

2、油气界面的划分：⑴声波时差在油气界面有明显的幅度变化，气层时差大，油层时差小，气层周波跳跃，在油气界面有不太明显的幅度变化。

⑵中子伽马在油气界面上有不太明显的变化，长源距气层的幅度高，油层的幅度小。

3、气水界面的划分：⑴声波时差在气水界面上明显的幅变化，含水部分时差小，含气部分时差大，含气部分有周波跳跃。

⑵密度曲线在气水界面上有明显的幅度变化，气层部分密度小，含水部分密度大。

⑶中子伽马曲线在气水界面上有不明显的变化，短源距气层部分幅度高，水层部分幅度低，（但有例外，当水层矿化度比较高，曲线幅度变化不明显）。

常用测井曲线名称测井符号英文名称中文名称Rt true formation resistivity. 地层真电阻率Rxo flushed zone formation resistivity 冲洗带地层电阻率Ild deep investigate induction log 深探测感应测井Ilm medium investigate induction log 中探测感应测井Ils shallow investigate induction log 浅探测感应测井Rd deep investigate double lateral resistivity log 深双侧向电阻率测井Rs shallow investigate double lateral resistivity log 浅双侧向电阻率测井RMLL micro lateral resistivity log 微侧向电阻率测井CON induction log 感应测井AC acoustic 声波时差DEN density 密度CN neutron 中子GR natural gamma ray 自然伽马SP spontaneous potential 自然电位CAL borehole diameter 井径K potassium 钾TH thorium 钍U uranium 铀KTH gamma ray without uranium 无铀伽马NGR neutron gamma ray 中子伽马5700系列的测井项目及曲线名称Star Imager 微电阻率扫描成像CBIL 井周声波成像MAC 多极阵列声波成像MRIL 核磁共振成像TBRT 薄层电阻率DAC 阵列声波DVRT 数字垂直测井HDIP 六臂倾角MPHI 核磁共振有效孔隙度MBVM 可动流体体积MBVI 束缚流体体积MPERM 核磁共振渗透率Echoes 标准回波数据T2 Dist T2分布数据TPOR 总孔隙度BHTA 声波幅度BHTT 声波返回时间Image DIP 图像的倾角COMP AMP 纵波幅度Shear AMP 横波幅度COMP ATTN 纵波衰减Shear ATTN 横波衰减RADOUTR 井眼的椭圆度Dev 井斜测井曲线的应用地震勘探2009-12-04 16:31:58 阅读35 评论0 字号：大中小1、油、气、水层在测井曲线上显示不同的特征：(1)油层：声波时差值中等，曲线平缓呈平台状。

一、自然电位测井：(SP)测量在地层电化学作用下产生的电位。

自然电位极性的“正”、“负”以及幅度的大小与泥浆滤液电阻率Rmf和地层水电阻率Rw的关系一致。

Rmf≈Rw时，SP几乎是平直的； Rmf＞Rw时SP为负异常；Rmf＜Rw时，SP在渗透层表现为正异常。

自然电位测井SP曲线的应用：①划分渗透性地层。

②判断岩性，进行地层对比。

③估计泥质含量。

④确定地层水电阻率。

⑤判断水淹层。

⑥沉积相研究。

自然电位正异常Rmf＜Rw时，SP出现正异常。

淡水层Rw很大（浅部地层）咸水泥浆（相对与地层水电阻率而言）自然电位测井自然电位曲线与自然伽马、微电极曲线具有较好的对应性。

自然电位曲线在水淹层出现基线偏移二、普通视电阻率测井（R4、R2.5）普通视电阻率测井是研究各种介质中的电场分布的一种测井方法。

测量时先给介质通入电流造成人工电场，这个场的分布特点决定于周围介质的电阻率，因此，只要测出各种介质中的电场分布特点就可确定介质的电阻率。

视电阻率曲线的应用：①划分岩性剖面。

②求岩层的真电阻率。

③求岩层孔隙度。

④深度校正。

⑤地层对比。

电极系测井2.5米底部梯度电阻率进套管时有一屏蔽尖，它对应套管鞋深度；若套管下的较深，在测井图上可能无屏蔽尖，这时可用曲线回零时的半幅点向上推一个电极距的长度即可。

底部梯度电极系分层：顶：低点；底：高值。

三、微电极测井（ML）微电极测井是一种微电阻率测井方法。

其纵向分辨能力强，可直观地判断渗透层。

主要应用：①划分岩性剖面。

②确定岩层界面。

③确定含油砂岩的有效厚度。

④确定大井径井段。

⑤确定冲洗带电阻率Rxo及泥饼厚度hmc。

微电极确定油层有效厚度微电极测井微电极曲线应能反映出岩性变化，在淡水泥浆、井径规则的条件下，对于砂岩、泥质砂岩、砂质泥岩、泥岩，微电极曲线的幅度及幅度差，应逐渐减小。

四、双感应测井感应测井是利用电磁感应原理测量介质电导率的一种测井方法，感应测井得到一条介质电导率随井深变化的曲线就是感应测井曲线。
