电磁继电器的工作原理初中物理
电磁继电器是一种特殊的开关，一般是将小电流控制一个较大的电流，以完成智能控制、自动控制及其它控制任务。
它通常是一种无
接触式转换电流开关，由空气作绝缘介质，它有着具有自动控制、电流保护和安全控
制等优点，一般应用在动力电源、电机控制、自
动化控制及许多的机械控制系统中。
电磁继电器的工作原理是通过一个微弱的电流，将一个控制流经带有线圈的形式，使
之变化而产生一个磁场，而磁场的变化可以使继
电器机械元件之间的间隙变化而开关，从而实现控制大电流的目的。
继电器机械元件一般包括一个动杆，一个带有线圈的支架，一个贴装在线圈上的保险丝，一个电磁铁和一个弹簧装置等，这些部件安装在薄
膜盒里，当引脚端通过电流时，线圈就会产生一个磁场，该磁场会使电磁铁失去磁性，保险丝就会被带动运动，从而使继电器开启或
关闭，来完成控制大电流的目的。
电磁继电器的优点是，即使在接受信号的时候是小电流，但在控制的时候可以是大电流，使得大批的抢断，加速，强制制动成为可能。
电磁继电器的缺点是它在拿到信号的时候的反应速度很慢，也不能够工作的时间较长，且一直开启的时候可能会造成接触不良，有时甚至会
出现失灵现象。
初中物理：电磁继电器工作原理及应用1、电磁继电器的构造电磁继电器的构造：如图所示，A是电磁铁，B是衔铁，C是弹簧，D是动触点，E是静触点。
电磁继电器工作电路可分为低压控制电路和高压工作电路组成。
控制电路是由电磁铁A、衔铁B低压电源E i和开关组成；工作电路是由小灯泡L、电源E和相当于开关的静触点、动触点组成。
连接好工作电路，在常态时，D、E间未连通，工作电路断开。
用手指将动触点压下，则 D E间因动触点与静触点接触而将工作电路接通，小灯泡L发光。
闭合开关S,衔铁被电磁铁吸下来，动触点同时与两个静触点接触，使 D E间连通。
这时弹簧被拉长，观察到工作电路被接通，小灯泡L发光。
断开开关S,电磁铁失去磁性，对衔铁无吸引力。
衔铁在弹簧的拉力作用下回到原来的位置，动触点与静触点分开，工作电路被切断，小灯泡L不发光。
2、电磁继电器的工作原理工作原理：电磁铁通电时，把衔铁吸下来使D和E接触，工作电路闭合。
电磁铁断电时失去磁性，弹簧把衔铁拉起来，切断工作电路。
结论：电磁继电器就是利用电磁铁控制工作电路通断的开关。
用电磁继电器控制电路的好处：用低电压控制高电压；远距离控制；自动控制。
3、电磁继电器的应用控创电痔工悴电陆防讯报警器：K是接触开关，B是一个漏斗形的竹片圆筒，里面有个浮子A,水位上涨超过警戒线时，浮子A上升，使控制电路接通，电磁铁吸下衔铁，于是报警器指示灯电路接通，灯亮报警。
温度自动报警器：当温度升高到一定值时，水银温度计中水银面上升到金属丝处，水银是导体。
因此将电磁铁电路接通，电磁铁吸引弹簧片，使电铃电路闭合，电铃响报警，当温度下降后，水银面离开金属丝，电磁铁电路断开，弹簧片回原状，电铃电路断开，电铃不再发声。
中考题练习：1. （2010河北）如图是直流电铃的原理图。
关于电铃工作时的说法不正确的是（）A.电流通过电磁铁时，电磁铁有磁性且A端为N极B.电磁铁吸引衔铁，弹性片发生形变具有弹性势能C.小锤击打铃碗发出声音，是由于铃碗发生了振动D.小锤击打铃碗时，电磁铁仍具有磁性2. （2010天津）如图是一种水位报警器的原理图，当水位到达金属块A时（一般的水能导电），电路中（）A.绿灯亮C.两灯同时亮D。
电磁继电器工作原理电磁继电器是一种常见的电气控制设备，广泛应用于各种电路中。
本文将介绍电磁继电器的工作原理及其在电路中的应用。
一、电磁继电器的构造电磁继电器由线圈、铁芯、触点和外壳组成。
其中，线圈是关键部件，被用来产生电磁力。
铁芯则起到增强磁场的作用。
触点用来开关电路。
外壳保护内部元件和隔离外界环境。
二、电磁继电器的工作原理当外部电路通电时，线圈中产生磁场。
这个磁场使得铁芯具有磁性，吸引触点闭合。
闭合后的触点可以使电流在电路中流通，实现电器设备的启动或停止。
当外部电路断电时，线圈中的磁场减弱，铁芯失去磁性，触点弹簧的作用力使其迅速断开。
断开后的触点中断电流，切断了电器设备的电源。
这一过程是通过电磁继电器的开关功能来实现的。
三、电磁继电器的应用1. 自动控制系统中的电磁继电器在自动控制系统中，电磁继电器常用于实现各种逻辑控制。
例如，当某个条件满足时，电磁继电器可以切换电路，将电源从一个设备转移到另一个设备上。
2. 电力系统中的电磁继电器在电力系统中，电磁继电器可以用来监测电流、电压等参数，并在发生异常时切断电路，确保系统的安全运行。
3. 电子设备中的电磁继电器在许多电子设备中，电磁继电器用于控制信号的转换和放大。
例如，音响系统中的继电器可以实现音乐的切换和放大。
4. 家用电器中的电磁继电器电磁继电器广泛应用于各种家用电器中，如洗衣机、冰箱、空调等。
通过电磁继电器的开合，可以实现设备的启动、停止和转换功能。
四、电磁继电器的优缺点电磁继电器的优点在于结构简单、可靠性高、使用寿命长。
另外，电磁继电器可以承受较大的电流和电压，适用于各种不同的应用场景。
然而，电磁继电器也存在一些缺点。
例如，开关速度较慢，不适合频繁开关；同时，电磁继电器在工作过程中会发生电弧和噪音，可能对电路造成干扰。
五、总结电磁继电器是一种常见的电气控制设备，通过线圈产生的磁场来实现对电路的控制。
这种设备广泛应用于各个领域，包括自动控制系统、电力系统、电子设备和家用电器等。

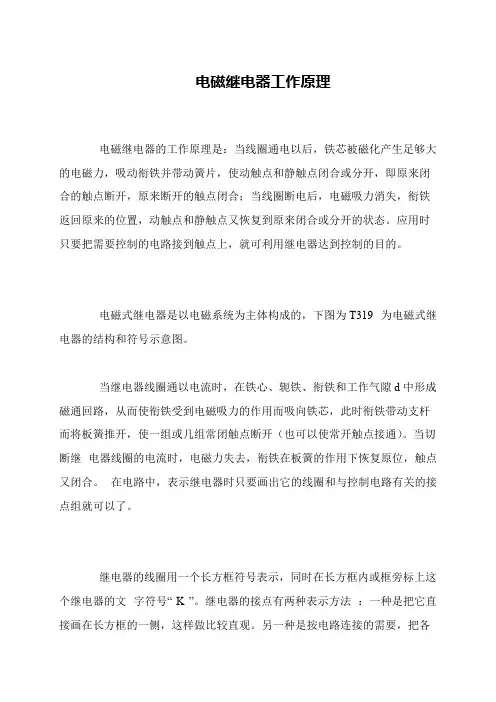

电磁继电器工作原理
电磁继电器的工作原理是：当线圈通电以后，铁芯被磁化产生足够大的电磁力，吸动衔铁并带动簧片，使动触点和静触点闭合或分开，即原来闭合的触点断开，原来断开的触点闭合；当线圈断电后，电磁吸力消失，衔铁返回原来的位置，动触点和静触点又恢复到原来闭合或分开的状态。
应用时只要把需要控制的电路接到触点上，就可利用继电器达到控制的目的。
电磁式继电器是以电磁系统为主体构成的，下图为T319 为电磁式继电器的结构和符号示意图。
当继电器线圈通以电流时，在铁心、轭铁、衔铁和工作气隙d中形成磁通回路，从而使衔铁受到电磁吸力的作用而吸向铁芯，此时衔铁带动支杆而将板簧推开，使一组或几组常闭触点断开（也可以使常开触点接通）。
当切断继电器线圈的电流时，电磁力失去，衔铁在板簧的作用下恢复原位，触点又闭合。
在电路中，表示继电器时只要画出它的线圈和与控制电路有关的接点组就可以了。
继电器的线圈用一个长方框符号表示，同时在长方框内或框旁标上这个继电器的文字符号“ K ”。
继电器的接点有两种表示方法：一种是把它直接画在长方框的一侧，这样做比较直观。
另一种是按电路连接的需要，把各。
初三物理电磁继电器知识点一、电磁继电器的结构。
1. 主要部件。
- 电磁继电器由电磁铁、衔铁、弹簧、动触点和静触点等部分组成。
- 电磁铁是电磁继电器的核心部件，它由线圈和铁芯组成。
当线圈中有电流通过时，电磁铁会产生磁性。
- 衔铁可以被电磁铁吸引，衔铁的运动带动动触点与静触点的接通或断开。
- 弹簧的作用是当电磁铁失去磁性时，将衔铁拉回原来的位置，使触点恢复到初始状态。
二、电磁继电器的工作原理。
1. 基本原理。
- 电磁继电器是利用电磁铁控制工作电路通断的开关。
- 当电磁铁线圈中有较小的电流通过时，电磁铁产生磁性，吸引衔铁，使动触点与静触点接触（或分离），从而接通（或断开）工作电路。
- 例如，在水位自动报警器中，当水位上升到一定高度时，控制电路中的水位传感器使电磁铁所在电路接通，电磁铁产生磁性吸引衔铁，工作电路中的警铃电路被接通，警铃发声报警。
2. 控制电路与工作电路。
- 控制电路：由电磁铁、电源、开关等组成，通常是一个低压、弱电流的电路。
这个电路的通断决定了电磁铁是否有磁性。
- 工作电路：由用电器（如电动机、灯泡、警铃等）、电源、动触点和静触点等组成，是一个高压、强电流的电路。
电磁继电器起到了用低电压、弱电流电路来控制高电压、强电流电路的作用。
三、电磁继电器的应用。
1. 实现自动控制。
- 在自动控制设备中广泛应用，如温度自动控制系统。
当温度升高到一定值时，温度传感器使控制电路中的电磁铁工作，从而控制工作电路中的制冷设备启动，降低温度。
2. 远距离操作。
- 可以实现远距离控制。
例如，在大型工厂中，操作人员可以在控制室通过控制电路中的开关，利用电磁继电器来控制工作电路中的大型机器设备的启动和停止，避免操作人员直接接触高电压、强电流设备，保障人身安全。
3. 用低电压控制高电压。
- 在电力系统中，利用电磁继电器，用安全的低电压电路控制高电压电路的通断。
如变电站中的一些控制操作，通过电磁继电器可以方便、安全地控制高压线路的连接和断开。
电磁继电器的原理及应用实例1. 电磁继电器的原理电磁继电器是一种电器控制器，它由一个线圈和一组触点组成。
当电流通过线圈时，线圈中产生的磁场会吸引或释放触点，从而控制电路的开闭。
电磁继电器的工作原理基于电磁感应，它能够将低电压的信号控制高电压设备的开关。
以下是电磁继电器的工作原理。
• 1.1 线圈：电磁继电器的线圈是由导线绕成的，当电流通过线圈时，线圈中会形成一个磁场。
• 1.2 铁芯：线圈周围有一个铁芯，它能集中磁场并增强磁力。
• 1.3 触点：电磁继电器的触点是由一个或多个金属材料制成的开关。
触点分为主触点和辅助触点，主要用来开闭电路。
当电流通过线圈时，线圈中的磁场会吸引接近的触点，使其闭合。
当线圈中的电流断开时，磁场消失，触点则打开。
通过控制线圈中的电流，可以控制触点状态，从而实现对电路的控制。
2. 电磁继电器的应用实例电磁继电器的工作原理使得它被广泛应用于各种电气设备中。
以下是一些常见的应用实例。
2.1 家电•电磁继电器广泛应用于家用电器中，用于控制电路的开闭。
例如，冰箱中的压缩机通过电磁继电器来启动和停止，以保持合适的温度。
2.2 工业自动化•在工业自动化系统中，电磁继电器用于控制各种设备和机器的开闭。
例如，用于控制机械臂的运动，控制输送带的启停等。
2.3 交通信号灯•交通信号灯中使用电磁继电器来控制红绿灯的开闭。
根据时间设定或交通传感器的信号，电磁继电器能够准确地切换信号灯。
2.4 遥控器•电磁继电器被应用于遥控器中，用来接收和转发信号。
通过遥控器发送的信号，会触发电磁继电器动作，从而实现对其他设备的控制。
2.5 电力系统•在电力系统中，电磁继电器用于保护电路和设备。
例如，用于检测电流、电压异常，并触发保护措施，以防止电网故障、设备损坏等。
3. 总结电磁继电器是一种基于电磁感应原理的电器控制器。
通过线圈中的电流产生磁场，吸引或释放触点，从而控制电路的开闭。
电磁继电器被广泛应用于家电、工业自动化、交通信号灯、遥控器以及电力系统等领域。

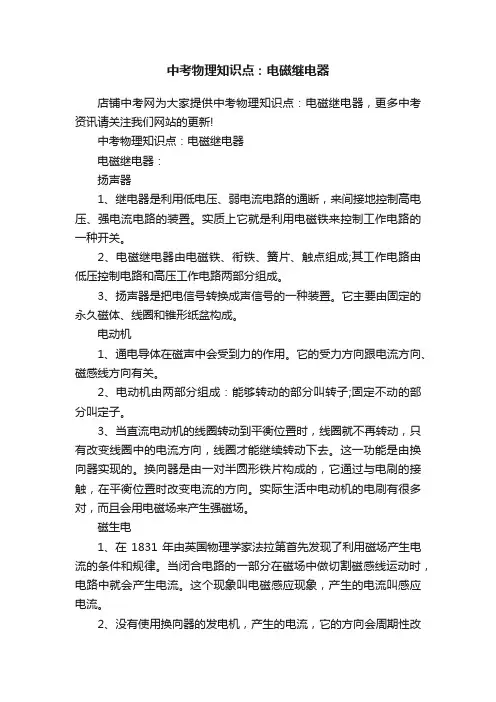

中考物理知识点：电磁继电器店铺中考网为大家提供中考物理知识点：电磁继电器，更多中考资讯请关注我们网站的更新!中考物理知识点：电磁继电器电磁继电器：扬声器1、继电器是利用低电压、弱电流电路的通断，来间接地控制高电压、强电流电路的装置。
实质上它就是利用电磁铁来控制工作电路的一种开关。
2、电磁继电器由电磁铁、衔铁、簧片、触点组成;其工作电路由低压控制电路和高压工作电路两部分组成。
3、扬声器是把电信号转换成声信号的一种装置。
它主要由固定的永久磁体、线圈和锥形纸盆构成。
电动机1、通电导体在磁声中会受到力的作用。
它的受力方向跟电流方向、磁感线方向有关。
2、电动机由两部分组成：能够转动的部分叫转子;固定不动的部分叫定子。
3、当直流电动机的线圈转动到平衡位置时，线圈就不再转动，只有改变线圈中的电流方向，线圈才能继续转动下去。
这一功能是由换向器实现的。
换向器是由一对半圆形铁片构成的，它通过与电刷的接触，在平衡位置时改变电流的方向。
实际生活中电动机的电刷有很多对，而且会用电磁场来产生强磁场。
磁生电1、在1831年由英国物理学家法拉第首先发现了利用磁场产生电流的条件和规律。
当闭合电路的一部分在磁场中做切割磁感线运动时，电路中就会产生电流。
这个现象叫电磁感应现象，产生的电流叫感应电流。
2、没有使用换向器的发电机，产生的电流，它的方向会周期性改变方向，这种电流叫交变电流，简称交流电。
它每秒钟电流方向改变的次数叫频率，单位是赫兹，简称赫，符号为Hz。
我国的交流电频率是50Hz。
3、使用了换向器的发电机，产生的电流，它的方向不变，这种电流叫直流电。
(实质上和直流电动机的构造完全一样，只是直流发电机是磁生电，而直流电动机是电生磁)4、实际生活中的大型发电机由于电压很高，电流很强，一般都采用线圈不动，磁极旋转的方式来发电，而且磁场是用电磁铁代替的。
发电机发电的过程，实际上就是其它形式的能量转化为电能的过程。
初三物理电磁继电器知识点初三物理电磁继电器知识点电磁继电器作为一种典型的低压电器元件,广泛应用于自动控制、电力系统保护等领域。
下面是为大家的初三物理电磁继电器知识点的相关内容，希望大家喜欢。
电器是一种电子控制器件，它具有控制系统(又称输入回路)和被控制系统(又称输出回路)，通常应用于自动控制电路中，它实际上是用较小的电流去控制较大电流的一种“自动开关”。
故在电路中起着自动调节、保护、转换电路等作用。
继电器是?所属学科：电力(一级学科) ;继电保护与自动化(二级学科) 继电器是一种电子控制器件，它具有控制系统(又称输入回路)和被控制系统(又称输出回路)，通常应用于自动控制电路中，它实际上是用较小的电流去控制较大电流的一种“自动开关”。
故在电路中起着自动调节、平安保护、转换电路等作用。
继电器的定义：继电器是一种当输入量(电、磁、声、光、热)到达一定值时，输出量将发生跳跃式变化的自动控制器件。
继电器常识继电器是一种电子控制器件，它具有控制系统(又称输入回路)和被控制系统(又称输出回路)，通常应用于自动控制电路中，它实际上是用较小的电流去控制较大电流的一种“自动开关”。
故在电路中起着自动调节、平安保护、转换电路等作用。
继电器几种作用：1) 扩大控制范围。
例如，多触点继电器控制信号到达某一定值时，可以按触点组的不同形式，同时换接、开断、接通多路电路。
2) 放大。
例如，灵敏型继电器、中间继电器等，用一个很微小的控制量，可以控制很大功率的电路。
3) 综合信号。
例如，当多个控制信号按规定的形式输入多绕组继电器时，经过比拟综合，到达预定的控制效果。
4) 自动、遥控、监测。
例如，自动装置上的继电器与电器一起，可以组成程序控制线路，从而实现自动化运行。
电磁继电器是具有隔离功能的自动开关元件，当满足一定的条件时候，如电流、电压、功率、温度、压力、速度、光等就会改变原来的“通”“断”状态。
可能你还不知道，电磁继电器目前已经广泛应用于家用产品，如汽车、空调器、彩电、冰箱、洗衣机等;也应用于遥控、遥测、通讯、自动控制、机电一体化及电力电子设备中。
初中物理电磁继电器的工作原理精准精炼【考点精讲】1. 结构电磁继电器由两部分组成，一是低压控制电路，有电磁铁、低压电源、弹簧、开关（有的是由对力、光、声、热等敏感的元件组成）；二是高压工作电路，有高压电源、衔铁、动静触点开关、用电器。
2. 工作流程3. 电磁继电器的应用和实质应用：利用电磁继电器可以实现利用低电压控制高电压及进行远距离操作和自动控制。
实质：由电磁铁控制工作电路通断的开关。
4. 电磁继电器的类型有两种①“单刀型”有一个静触点、一个动触点，多用于简单的控制电路中，可以控制电路的通断；②“单刀双掷型”有两个静触点，一个动触点，多用于较复杂的自动控制电路中，它的动、静触点相当于一个单刀双掷开关，能实现电路的切换：电磁铁有磁性时，电磁铁吸引衔铁，接通一个电路；当电磁铁没有磁性时，弹簧拉起衔铁，断开一个电路同时接通另一个电路。
5. 实际应用（1）实现安全操作由于工作电路中的高电压、强电流对人体危险，使用电磁继电器中的低电压、弱电流的通断来间接地控制高电压、强电流的工作电路的通断；（2）实现远距离操作有时在生产场所温度较高或工作环境不好时，也可以把电磁继电器留在那里，而把控制电路的开关安装在较远的相对较安全的地方，从而实现远距离控制；（3）实现自动控制如果把控制电路的开关换成对温度或光照敏感的元件，或在特定条件下能自动闭合或断开的装置，还可以由这些元件来控制电路的通断，实现温度自动控制、光自动控制、压力自动控制、水位自动报警等。
【典例精析】例题1 如图是汽车启动装置原理图，对于这一装置及其工作特点，下列说法中不正确的是（）A. 旋转钥匙能使电磁铁所在电路工作B. 电磁铁的工作电压比电动机的工作电压低C. 电磁铁通电时，上端是S极下端是N极D. 电磁铁通电时，吸引上方的衔铁，使触点A向右与B接触思路导航：将汽车钥匙插入钥匙孔，转动钥匙相当于闭合电磁铁的开关，使电磁铁工作，吸引衔铁向下，就会使触点A向右运动与触点B接触，把电动机所在电路接通，使汽车启动，所以A、D两项正确；由图知，电磁铁的工作电压是由一个电源提供的，而电动机的工作电压是由两个电源串联后提供的，所以电磁铁的工作电压比电动机的工作电压低，B项正确；根据装置图容易判断出电磁铁的上端为N极，下端为S极，C项错误。
电磁继电器的原理与应用一、电磁继电器的概述电磁继电器是一种常用的电器控制设备，通过电磁原理来控制大电流的开关。
它由电磁系统和机械系统两部分组成，具有开关容量大、可靠性高、适用范围广等特点。
本文将介绍电磁继电器的工作原理以及其在各个领域的应用。
二、电磁继电器的工作原理1. 电磁继电器的基本结构电磁继电器由线圈、铁芯、触点和外壳等部分组成。
其中，线圈通过通电产生电磁场，使铁芯磁化，进而吸引触点闭合或断开，实现电路的开关控制。
2. 电磁继电器的工作过程当电磁继电器的线圈通电时，线圈产生的磁场使铁芯磁化。
磁化后的铁芯吸引触点，使触点闭合或断开，从而改变电路的通断状态。
当线圈断电时，铁芯失去磁化，触点恢复原来的状态。
3. 电磁继电器的工作特点•使用方便：只需要输入较小的电流或电压即可控制较大的电流或电压。
•可靠性高：触点闭合或断开的动作稳定可靠。
•耐久性强：由于线圈只在通电瞬间工作，所以寿命较长。
三、电磁继电器的应用领域1. 工业自动化领域•机械控制：电磁继电器作为控制信号，可以用于控制起动、停止、转向等机械设备。
•传感器信号处理：通过电磁继电器，可以实现对传感器信号的处理和转换。
•自动化生产线：电磁继电器作为自动化生产线的控制元件，可以实现设备状态的监控和控制。
2. 电力系统•电力传输与配电：电磁继电器在电力系统中常用于电流、电压、频率等参数的监测和控制。
•故障保护：电磁继电器可用于电力系统的过载保护、短路保护和接地保护等。
3. 汽车领域•车辆控制：电磁继电器常用于车辆的启动、熄火、车窗升降等控制系统。
•灯光控制：电磁继电器能够控制车辆的前大灯、雾灯等照明设备。
4. 家居设备•家用电器：电磁继电器可用于家电设备的电源控制和功能控制。
•安防设备：电磁继电器在家庭安防系统中常用于门禁控制、报警器控制等。
5. 通信系统•信号处理：电磁继电器可用于通信系统中不同信号间的处理和转换。
•通信设备控制：电磁继电器可用于通信设备的启动、停止和状态控制。
初三物理电磁继电器知识点初三物理电磁继电器知识点电磁继电器作为一种典型的低压电器元件,广泛应用于自动控制、电力系统保护等领域。
下面是店铺为大家整理的初三物理电磁继电器知识点的相关内容，希望大家喜欢。
初三物理电磁继电器知识点学习电器是一种电子控制器件，它具有控制系统(又称输入回路)和被控制系统(又称输出回路)，通常应用于自动控制电路中，它实际上是用较小的电流去控制较大电流的一种“自动开关”。
故在电路中起着自动调节、安全保护、转换电路等作用。
继电器是什么?所属学科：电力(一级学科) ;继电保护与自动化(二级学科)继电器是一种电子控制器件，它具有控制系统(又称输入回路)和被控制系统(又称输出回路)，通常应用于自动控制电路中，它实际上是用较小的电流去控制较大电流的一种“自动开关”。
故在电路中起着自动调节、安全保护、转换电路等作用。
继电器的定义：继电器是一种当输入量(电、磁、声、光、热)达到一定值时，输出量将发生跳跃式变化的自动控制器件。
继电器常识继电器是一种电子控制器件，它具有控制系统(又称输入回路)和被控制系统(又称输出回路)，通常应用于自动控制电路中，它实际上是用较小的'电流去控制较大电流的一种“自动开关”。
故在电路中起着自动调节、安全保护、转换电路等作用。
继电器几种作用：1) 扩大控制范围。
例如，多触点继电器控制信号达到某一定值时，可以按触点组的不同形式，同时换接、开断、接通多路电路。
2) 放大。
例如，灵敏型继电器、中间继电器等，用一个很微小的控制量，可以控制很大功率的电路。
3) 综合信号。
例如，当多个控制信号按规定的形式输入多绕组继电器时，经过比较综合，达到预定的控制效果。
4) 自动、遥控、监测。
例如，自动装置上的继电器与其他电器一起，可以组成程序控制线路，从而实现自动化运行。
初三物理电磁继电器的发展电磁继电器是具有隔离功能的自动开关元件，当满足一定的条件时候，如电流、电压、功率、温度、压力、速度、光等就会改变原来的“通”“断”状态。
电磁继电器的原理与应用继电器是一种电器设备，能够通过电磁原理来控制电路的通断。
它可以起到中继作用，将一个电路的信号转换到另一个电路上。
电磁继电器通常由电磁激励系统和触点系统组成。
电磁激励系统通过电流激励产生磁场，触点系统则通过吸引和释放来实现电路的通断。
电磁继电器的原理基于法拉第电磁感应定律，即通过改变线圈中的电流，可以改变磁场的强度，进而影响触点状态。
电磁继电器的原理可以简单描述为：当通过线圈的电流流过时，线圈中的铁芯产生磁场。
这个磁场对触点产生力的作用，使触点发生吸引或释放动作。
当线圈中的电流为零时，铁芯上的磁场消失，触点恢复原来的状态。
通过控制电流的通断，我们可以控制触点的开闭，实现电路的开启或关闭。
电磁继电器有广泛的应用，下面将介绍几个常见的应用场景：1. 自动化控制：电磁继电器被广泛用于自动化控制系统中，如工业生产线、自动化机器等。
自动化控制系统需要根据特定的条件来控制电路的通断，例如温度、湿度、压力等参数的监测与控制。
电磁继电器可以根据中央控制系统的信号来控制发动机、输送带等设备的启动和停止，实现自动化生产。
2. 家居电气控制：在家居电气系统中，电磁继电器也起到重要的作用。
它可以用于控制电灯、电暖器、抽风机等家电设备的通断。
通过接入定时器或感应器，可以实现定时开关或感应开关，提高家居电气的安全性和便利性。
此外，电磁继电器还可以用于电磁炉、电饭煲等厨房电器的控制。
3. 交通信号控制：电磁继电器在交通信号控制系统中起到关键作用。
交通信号控制需要准确地切换信号灯的状态，在不同的方向上实现交通流的控制。
通过电磁继电器可以实现信号的切换和灯光的控制，结合定时器和感应器可以实现交通信号的智能化控制。
4. 电力系统保护：电磁继电器也是电力系统保护中的重要组件。
在电力系统中，电流的异常、过载、短路等故障情况可能会对设备和人员安全造成严重影响。
电磁继电器可以通过监测电流、电压等参数，及时感知故障并切断电路，保护电力设备和人员的安全。
九年级电磁继电器知识点电磁继电器是一种电气开关设备，广泛应用于各行各业。
它是由线圈和磁芯组成的，通过电流在线圈中产生的磁场来控制磁芯的位置，从而实现开关的闭合和断开。
电磁继电器具有大容量、远距离控制以及可靠性高等优点，因此被广泛用于电力系统、自动控制系统等方面。
本文将介绍九年级电磁继电器的相关知识点。
1. 电磁继电器的原理电磁继电器的工作原理是基于电磁感应现象。
当通过线圈的电流发生变化时，会产生磁场，这个磁场会吸引或排斥磁芯，使磁芯发生位移。
当线圈中的电流达到一定阈值时，磁芯会位移到触点处，从而闭合开关。
当电流变为零或变小到一定程度时，磁芯会回到初始位置，开关断开。
2. 电磁继电器的结构电磁继电器主要由线圈、磁芯、触点和保护壳组成。
线圈是继电器的核心部件，通过线圈中的电流产生磁场来控制触点的开合。
磁芯是线圈中心的部分，它的位置会随着线圈中的电流变化而变化，从而控制触点的状态。
触点是负责实际开关操作的部件，通过闭合和断开来实现电流的通断。
保护壳则是保护线圈、磁芯和触点，防止受到外界环境的影响。
3. 电磁继电器的分类根据使用的目的和工作方式，电磁继电器可以分为信号继电器和功率继电器。
信号继电器通常用于控制电路的开闭，如自动化控制系统中的逻辑控制。
功率继电器则用于控制大电流的通断，如电力系统中的开关设备。
在实际应用中，电磁继电器还根据触点数目、安装方式以及额定工作电源的特点进行分类。
4. 电磁继电器的应用电磁继电器广泛应用于电力系统、自动化控制系统、通信系统等方面。
在电力系统中，电磁继电器常被用作电力设备的控制和保护装置，如电动机起动器和断路器等。
在自动化控制系统中，电磁继电器可以实现复杂的逻辑控制，将各个子系统连接起来。
在通信系统中，电磁继电器被用来进行信号调制和解调、开关信号转换等操作。
5. 电磁继电器的特点和优势电磁继电器具有容量大、寿命长、操作可靠等特点。
由于电磁继电器的线圈和触点是独立的部件，因此电磁继电器能够承受较大的电流和电压。
电磁继电器的原理及应用1. 什么是电磁继电器？电磁继电器是一种电力控制设备，它可以通过控制一个电路的开关状态来控制另一个电路的开关状态。
它由电磁系统和机械系统组成，利用电流产生的磁场作用于机械系统，实现开关的闭合和断开。
电磁继电器在电气控制系统中扮演着重要的角色，常用于自动化、工业控制和电力系统中。
2. 电磁继电器的工作原理电磁继电器通过电磁吸合和释放的原理来实现开关的闭合和断开。
其工作原理如下：•当电路中的控制电流通过继电器的线圈时，电流会产生磁场。
•这个磁场会使得继电器中的铁芯被吸引，进而使机械系统闭合。
•当控制电流停止流过线圈时，磁场消失，铁芯会被释放，机械系统断开。
•通过这种方式，电磁继电器可以实现一个电路的状态对另一个电路的控制。
3. 电磁继电器的应用电磁继电器的应用非常广泛，下面列举了一些常见的应用场景：•自动化控制系统中：电磁继电器常用于自动化控制系统中的逻辑控制，可以实现信号的转换和电路的切换。
例如，可以通过电磁继电器控制机器的启动和停止。
•家用电器：电磁继电器广泛应用于家用电器中，如冰箱、洗衣机、烤箱等。
它们能够控制电路的开关状态，实现家用电器的正常工作。
•电力系统中：在电力系统中，电磁继电器被用作保护和控制的装置。
例如，它们可以用于保护变压器、电动机和发电机等设备，及时断开故障电路，保护设备的安全运行。
•工业控制：电磁继电器经常用于工业控制系统中，可以控制各种设备和机械的运行状态。
它们广泛应用于控制电机的启动和停止、安全门的开关、输送带的控制等。
4. 电磁继电器与固态继电器的区别除了传统的电磁继电器，现在还有固态继电器这一新型继电器。
电磁继电器和固态继电器在工作原理、外观和应用领域上存在差异。
•工作原理不同：电磁继电器通过电磁吸合和释放来实现开关的闭合和断开，而固态继电器是通过半导体器件实现。
•外观区别：电磁继电器通常比较大，有较多的接点；而固态继电器体积较小，通常只有一个触点。
电磁继电器工作原理及应用
电磁继电器可以用低电压、弱电流控制高电压、强电流电路，还可实现远距离操纵和生产自动化，在现代生活中起着越来越重要的作用。
那么，电磁继电器是由那些部分组成的？它是怎样实现自动控制的呢？
一、电磁继电器的构造
电磁继电器的构造：如图所示，A是电磁铁，B是衔铁，C是弹簧，D是动触点，E是静触点。
电磁继电器工作电路可分为低压控制电路和高压工作电路组成。
控制电路是由电磁铁A、衔铁B、低压电源E
和开关组成；工作电路是由小灯泡
1
和相当于开关的静触点、动触点组成。
连接好工作电路，在常态时，L、电源E
2
D、E间未连通，工作电路断开。
用手指将动触点压下，则D、E间因动触点与静触点接触而将工作电路接通，小灯泡L发光。
闭合开关S，衔铁被电磁铁吸下来，动触点同时与两个静触点接触，使D、E间连通。
这时弹簧被拉长，观察到工作电路被接通，小灯泡L发光。
断开开关S，电磁铁失去磁性，对衔铁无吸引力。
衔铁在弹簧的拉力作用下回到原来的位置，动触点与静触点分开，工作电路被切断，小灯泡L不发光。
二、电磁继电器的工作原理
工作原理：电磁铁通电时，把衔铁吸下来使D和E接触，工作电路闭合。
电磁铁断电时失去磁性，弹簧把衔铁拉起来，切断工作电路。
结论：电磁继电器就是利用电磁铁控制工作电路通断的开关。
用电磁继电器控制电路的好处：用低电压控制高电压；远距离控制；自动控制。
三、电磁继电器的应用
防讯报警器：K是接触开关，B是一个漏斗形的竹片圆筒，里面有个浮子A，水位上涨超过警戒线时，浮子A上升，使控制电路接通，电磁铁吸下衔铁，于是报警器指示灯电路接通，灯亮报警。
温度自动报警器：当温度升高到一定值时，水银温度计中水银面上升到金属丝处，水银是导体。
因此将电磁铁电路接通，电磁铁吸引弹簧片，使电铃电路闭合，电铃响报警，当温度下降后，水银面离开金属丝，电磁铁电路断开，弹簧片回原状，电铃电路断开，电铃不再发声。
练习：
1．（2010河北）如图是直流电铃的原理图。
关于电铃工作时的说法不正确的是（）
A．电流通过电磁铁时，电磁铁有磁性且A端为N极
B．电磁铁吸引衔铁，弹性片发生形变具有弹性势能
C．小锤击打铃碗发出声音，是由于铃碗发生了振动
D．小锤击打铃碗时，电磁铁仍具有磁性
2．（2010天津）如图是一种水位报警器的原理图，当水位到达金属块A时（一般的水能导电），电路中（）
A．绿灯亮B．红灯亮
C．两灯同时亮 D．两灯都不亮
3．（2010烟台）如图所示的是恒温箱的简易电路图．其工作原理是，接通工作电路后，电热丝加热，箱内温度升高，当箱内温度达到温度计金属丝A所指的温度时，控制电路接通，电磁铁有磁性，衔铁被吸下，工作电路，电热丝停
止加热。
当箱内温度低于金属丝A所指的温度时，控制电路断开，衔铁被，工作电路再次工作，电热丝加热，从而保持恒温箱内温度恒定。
答案：断开（或停止工作）弹簧拉起。
