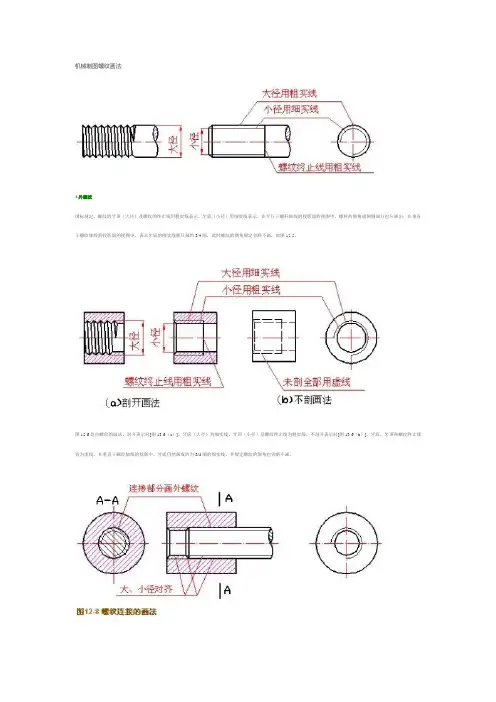

机械制图螺纹画法1.外螺纹国标规定，螺纹的牙顶（大径）及螺纹的终止线用粗实线表示，牙底（小径）用细实线表示，在平行于螺杆轴线的投影面的视图中，螺杆的倒角或倒圆部分也应画出；在垂直于螺纹轴线的投影面的视图中，表示牙底的细实线圆只画约3/4圆，此时螺纹的倒角规定省略不画，如图12-5。
图12-6是内螺纹的画法。
剖开表示时[图13-6（a）]，牙底（大径）为细实线，牙顶（小径）及螺纹终止线为粗实线。
不剖开表示时[图13-6（b）]，牙底、牙顶和螺纹终止线皆为虚线。
在垂直于螺纹轴线的视图中，牙底仍然画成约为3/4圈的细实线，并规定螺纹的倒角也省略不画。
绘制不穿通的螺孔时，一般应将钻孔的深度和螺纹部分的深度分别画出，如图12-7（a）。
当需要表示螺纹收尾时，螺纹尾部的牙底用与轴线成30o的细实线表示，如图12-7（b）。
图12-7（c)表示出螺纹孔中相贯线的画法。
3.内、外螺纹连接的画法如图12-8表示装配在一起的内、外螺纹连接的画法。
国标规定，在剖视图中表示螺纹连接时，其旋合部分应按外螺纹的画法表示，非旋合部分仍按各自的画法表示。
4.非标准螺纹的画法画非标准牙型的螺纹时，应画出螺纹牙型，并标注出所需的尺寸及有关要求，如图12-9。
图12-9螺纹的规定标注各种螺纹的画法相同，为了便于区别，还必须在图形上进行标注。
(1) 普通螺纹的标注标注内容为：特征代号公称直径×螺距旋向—中径、顶径公差代号—旋合长度代号其中：特征代号M单线粗牙螺纹只标公称直径，单线细牙螺纹标公称直径×螺距。
旋向：分为右旋、左旋，右旋不标注，左旋用LH表示。
螺纹中径、顶径公差带代号：由表示公差等级的数字和表示公差带位置的字母所组成，如：6H、6g(内螺纹用大写字母，外螺纹用小写字母)。
如果中径与顶径公差带代号相同，则只注一个代号，如：7h；如果螺纹的中径公差带与顶径公差带代号不同，则分别标注，如：5g6g。
旋合长度：螺纹旋合长度规定为短（S）、中（N）、长（L）三种，中旋合长度不标注，特殊需要时可注明旋合长度数值，如M10-6g-40。
