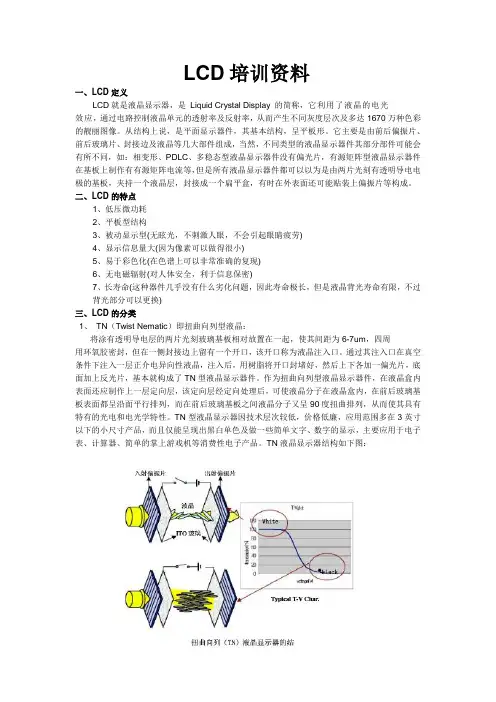

LCD培训资料一、LCD定义LCD就是液晶显示器，是Liquid Crystal Display 的简称，它利用了液晶的电光效应，通过电路控制液晶单元的透射率及反射率，从而产生不同灰度层次及多达1670万种色彩的靓丽图像。
从结构上说，是平面显示器件，其基本结构，呈平板形。
它主要是由前后偏振片、前后玻璃片、封接边及液晶等几大部件组成，当然，不同类型的液晶显示器件其部分部件可能会有所不同，如：相变形、PDLC、多稳态型液晶显示器件没有偏光片，有源矩阵型液晶显示器件在基板上制作有有源矩阵电流等，但是所有液晶显示器件都可以以为是由两片光刻有透明导电电极的基板，夹持一个液晶层，封接成一个扁平盒，有时在外表面还可能贴装上偏振片等构成。
二、LCD的特点1、低压微功耗2、平板型结构3、被动显示型(无眩光，不刺激人眼，不会引起眼睛疲劳)4、显示信息量大(因为像素可以做得很小)5、易于彩色化(在色谱上可以非常准确的复现)6、无电磁辐射(对人体安全，利于信息保密)7、长寿命(这种器件几乎没有什么劣化问题，因此寿命极长，但是液晶背光寿命有限，不过背光部分可以更换)三、LCD的分类1、TN（Twist Nematic）即扭曲向列型液晶：将涂有透明导电层的两片光刻玻璃基板相对放置在一起，使其间距为6-7um，四周用环氧胶密封，但在一侧封接边上留有一个开口，该开口称为液晶注入口。
通过其注入口在真空条件下注入一层正介电异向性液晶，注入后，用树脂将开口封堵好，然后上下各加一偏光片，底面加上反光片，基本就构成了TN型液晶显示器件。
作为扭曲向列型液晶显示器件，在液晶盒内表面还应制作上一层定向层，该定向层经定向处理后，可使液晶分子在液晶盒内，在前后玻璃基板表面都呈沿面平行排列，而在前后玻璃基板之间液晶分子又呈90度扭曲排列，从而使其具有特有的光电和电光学特性。
TN型液晶显示器因技术层次较低，价格低廉，应用范围多在3英寸以下的小尺寸产品，而且仅能呈现出黑白单色及做一些简单文字、数字的显示，主要应用于电子表、计算器、简单的掌上游戏机等消费性电子产品。
ITO GLASS1。
1。
导电玻璃导电玻璃，是在普通玻璃的一个表面镀有透明导电膜的玻璃。
最常用的导电玻璃是氧化铟锡玻璃，通常简称为ITO 玻璃。
1.2种类结构根据用途，衬底玻璃的不同,ITO 玻璃可分为两种结构，如图所示：玻璃材料为钠钙玻璃，这种玻璃衬底与ITO 层之间要求有一层二氧化硅（SiO2）阻挡层?其作用是阻挡玻璃中的钠离子的渗透，以防止对器件性能产生影响。
玻璃衬底用无钠硼硅玻璃， ITO 层结构就可以不必存在SiO2层. 1.3。
透明导电玻璃参数 1。
3。
1.透光率在可见光范围内的透光率在80%以上。
ITO 玻璃的透光率影响因素：玻璃材料、ITO 厚度、折射率1.3.2.面电阻ITO 膜导电性能采用的指标是方块电阻，用R □表示。
?如下图是电流平行经过ITO 膜层的情形.图中,d 为膜厚;I 为电流;L1为膜层在电流方向上的长度；L2为膜层在垂直电流方向的长度。
当电流流过上图所示的方形导电膜层时,该层的电阻为: ？式中(左图），p 为导电膜的体电阻率.对于给定的膜厚层，p 和d 可以认为是不变的定值,当L1=L2时，即为正方形的膜层,无论方块大小如何,其电阻均为定值p/d,这就是方块电阻的定义（右图），即R=p ＊L1/d*L2 R □= p /d 式中，R □单位为：（Ω/□).方块电阻通常用四探针测试仪来测定. 1。
3。
3.平整度平整度是指玻璃表面在一定范围内的起伏程度.平整度可用h/L 表示, 为在长度L 的范围内,表面最高点与最低点的差值为h.如图所示：膜 璃衬TO 膜 璃衬 2ITO 玻璃基板平整度直接影响着液晶显示器的质量， 对STN 液晶显示器的影响更大。
? 一般TN LCD 用玻璃要求平整度小于0。
5um/20mm; STN LCD 用玻璃要求平整度小于0。
05um/20mm 。
SPACER※根据基材、其分类？1．玻璃纤维,主要用于丝印胶边框,对边框其支撑作用，通常为棒状,线接触式。
LCD知识培训第一部分：LCD制程介绍P2—P27第二部分：LCD结构及显示原理P28—P34第三部分：LCD特性介绍P35—P58第四部分：客户产线出现的一些不良原因分析及注意事项P59—P69•MP33D display cameraRemote control3D GoggleWashing machineCoffee maker OvenRoom controlProducts Application:工业产品Fuel pumpstation system Fish finderPower meterElectricity meterDental Instrument Blood Glucose Meter Pulsonic StethoscopeProducts Application:医疗产品BbraunBMW 5 seriesProducts Application: AutomotiveFerrari FFBMW 7 seriesMANDUCATIProducts Application: AutomotiveProducts Application: AutomotiveTOYOTA Prius hybridTOYOTA RactisDaihatsu MOVEProducts Application: AutomotiveHYUNDAI Sontai 2.0THYUNDAI IX20Kia Optima K5II. LCD 的結構III. LCD 的制作流程-----ITO圖案制作(黃房)DI水 ITOITO玻璃清洗玻璃基板 感光劑PR(涂感光劑)紫外光Chrome Mask曝光顯影(鹼性顯影液)蝕刻(酸性蝕刻液)ITO脫膜(鹼性脫膜液)玻璃基板III. LCD 的制作流程----涂HC/PI涂(HC)PIPI固化III. LCD 的制作流程----定向(擦膜)擦膜液晶分子III. LCD 的制作流程----絲印邊框(還氧樹脂)銀點. . . .. . . .. . . .. . . .. . . .絲印III. LCD 的制作流程----鋪珠鋪珠III. LCD 的制作流程----貼合邊框貼合III. LCD 的制作流程----熱壓压力熱壓玻璃 导热间隔物III. LCD 的制作流程----切割切割III. LCD 的制作流程----注液晶(LC)注LC注液晶机先抽真空，将空盒内的空气排除；然后框胶口与液晶接触， 注液晶机先抽真空，将空盒内的空气排除；然后框胶口与液晶接触， 液晶依靠毛细现象和内外气压差进入盒内。
LCD培训资料ppt
LCD（Liquid Crystal Display）指的是液晶显示器，它是一种新型的显示器，在小尺寸精细度、节省功耗、控制简单、集成度高等方面有着明显的优势，是当今最常用的显示器。
一、LCD的原理
1．LCD的构成
LCD由两片透明玻璃板和液晶材料组成，并由若干行和列线条组成一个小格，同时存在一定的电场，液晶小格因而呈现画面。
2．液晶材料
LCD使用的液晶材料是由聚酯薄膜、液晶材料和阴极板组成的，液晶材料的原理是在聚酯薄膜上注入液晶，当施加电场时，液晶小格中的分子改变分子结构，使其不可透过光线，产生亮暗变化，从而形成不同的显示图案。
3．电极
电极是LCD显示的重要部分，它包含长方形的极条、圆形的极环和芯片封装结构。
极条负责将电流输送给液晶小格，从而产生电场；极环负责输入和输出控制信号，调整电流以改变液晶小格的显示内容；芯片封装结构负责控制电极，以实现液晶小格的操作功能。
二、LCD的特点
1．可视角
LCD可以从多个角度观察，并具有较好的视觉角度，其视角可以达到160度，而普通的CRT显示器只有80~100度的视角。
2．节能
相比普通的显示器，LCD显示器的功耗更低，使用更节能，而。
