固体物理第一章3

一、考试重点晶体结构、晶体结合、晶格振动、能带论的基本概念和基本理论和知识二、复习内容第一章晶体结构基本概念1、晶体分类及其特点：单晶粒子在整个固体中周期性排列非晶粒子在几个原子范围排列有序（短程有序）多晶粒子在微米尺度内有序排列形成晶粒，晶粒随机堆积准晶体粒子有序排列介于晶体和非晶体之间2、晶体的共性：解理性沿某些晶面方位容易劈裂的性质各向异性晶体的性质与方向有关旋转对称性平移对称性3、晶体平移对称性描述：基元构成实际晶体的一个最小重复结构单元格点用几何点代表基元，该几何点称为格点晶格、平移矢量基矢确定后，一个点阵可以用一个矢量表示，称为晶格平移矢量基矢元胞以一个格点为顶点，以某一方向上相邻格点的距离为该方向的周期，以三个不同方向的周期为边长，构成的最小体积平行六面体。

原胞是晶体结构的最小体积重复单元，可以平行、无交叠、无空隙地堆积构成整个晶体。

每个原胞含1个格点，原胞选择不是唯一的晶胞以一格点为原点，以晶体三个不共面对称轴（晶轴）为坐标轴，坐标轴上原点到相邻格点距离为边长，构成的平行六面体称为晶胞。

晶格常数WS元胞以一格点为中心，作该点与最邻近格点连线的中垂面，中垂面围成的多面体称为WS原胞。

WS原胞含一个格点复式格子不同原子构成的若干相同结构的简单晶格相互套构形成的晶格简单格子点阵格点的集合称为点阵布拉菲格子全同原子构成的晶体结构称为布拉菲晶格子。

4、常见晶体结构：简单立方、体心立方、面心立方、金刚石闪锌矿铅锌矿氯化铯氯化钠钙钛矿结构5、密排面将原子看成同种等大刚球，在同一平面上，一个球最多与六个球相切，形成密排面密堆积密排面按最紧密方式叠起来形成的三维结构称为密堆积。

六脚密堆积密排面按AB\AB\AB…堆积立方密堆积密排面按ABC\ABC\ABC…排列5、晶体对称性及分类：对称性的定义晶体绕某轴旋转或对某点反演后能自身重合的性质对称面对称中心旋转反演轴8种基本点对称操作14种布拉菲晶胞32种宏观对称性7个晶系6、描述晶体性质的参数：配位数晶体中一个原子周围最邻近原子个数称为配位数。

《固体物理学》习题解答黄昆 原著 韩汝琦改编 （陈志远解答，仅供参考）第一章 晶体结构1.1、解：实验表明，很多元素的原子或离子都具有或接近于球形对称结构。

因此，可以把这些原子或离子构成的晶体看作是很多刚性球紧密堆积而成。

这样，一个单原子的晶体原胞就可以看作是相同的小球按点阵排列堆积起来的。

它的空间利用率就是这个晶体原胞所包含的点的数目n 和小球体积V 所得到的小球总体积nV 与晶体原胞体积Vc 之比，即：晶体原胞的空间利用率， VcnVx = （1）对于简立方结构：（见教材P2图1-1）a=2r ， V=3r 34π，Vc=a 3，n=1 ∴52.06r 8r34a r 34x 3333=π=π=π= （2）对于体心立方：晶胞的体对角线BG=x 334a r 4a 3=⇒= n=2, Vc=a 3∴68.083)r 334(r 342a r 342x 3333≈π=π⨯=π⨯=（3）对于面心立方：晶胞面对角线BC=r 22a ,r 4a 2=⇒= n=4，Vc=a 374.062)r 22(r 344a r 344x 3333≈π=π⨯=π⨯= （4）对于六角密排：a=2r 晶胞面积：S=6260sin a a 6S ABO ⨯⨯=⨯∆=2a 233 晶胞的体积：V=332r 224a 23a 38a 233C S ==⨯=⨯ n=1232126112+⨯+⨯=6个 74.062r224r346x 33≈π=π⨯= （5）对于金刚石结构，晶胞的体对角线BG=3r 8a r 24a 3=⇒⨯= n=8, Vc=a 334.063r 338r 348a r 348x 33333≈π=π⨯=π⨯=1.2、试证：六方密排堆积结构中633.1)38(a c 2/1≈= 证明：在六角密堆积结构中，第一层硬球A 、B 、O 的中心联线形成一个边长a=2r 的正三角形，第二层硬球N 位于球ABO 所围间隙的正上方并与这三个球相切，于是： NA=NB=NO=a=2R.即图中NABO 构成一个正四面体。

"固体物理"根本概念和知识点第一章根本概念和知识点1) 什么是晶体、非晶体和多晶？(H)*晶面有规则、对称配置的固体，具有长程有序特点的固体称为晶体；在凝结过程中不经过结晶(即有序化)的阶段，原子的排列为长程无序的固体称为非晶体。

由许许多多个大小在微米量级的晶粒组成的固体，称为多晶。

2) 什么是原胞和晶胞？(H)*原胞是一个晶格最小的周期性单元，在有些情况下不能反响晶格的对称性；为了反响晶格的对称性，选取的较大的周期单元，称为晶胞。

3) 晶体共有几种晶系和布拉伐格子？(H)*按构造划分，晶体可分为7大晶系, 共14布拉伐格子。

4) 立方晶系有几种布拉伐格子？画出相应的格子。

(H)*立方晶系有简单立方、体心立方和面心立方三种布拉伐格子。

5) 什么是简单晶格和复式格子？分别举3个简单晶格和复式晶格的例子。

(H)*简单晶格中，一个原胞只包含一个原子，所有的原子在几何位置和化学性质上是完全等价的。

碱金属具有体心立方晶格构造；Au、Ag和Cu具有面心立方晶格构造，它们均为简单晶格复式格子则包含两种或两种以上的等价原子，不同等价原子各自构成一样的简单晶格，复式格子由它们的子晶格相套而成。

一种是不同原子或离子构成的晶体，如：NaCl、CsCl、ZnS等；一种是一样原子但几何位置不等价的原子构成的晶体，如：具有金刚石构造的C、Si、Ge等6) 钛酸钡是由几个何种简单晶格穿套形成的？(H)BaTiO在立方体的项角上是钡(Ba)，钛(Ti)位于体心，面心上是三组氧(O)。

三组氧(OI，OII，*3OIII)周围的情况各不一样，整个晶格是由 Ba、 Ti和 OI、 OII、 OIII各自组成的简立方构造子晶格(共5个)套构而成的。

7) 为什么金刚石是复式格子？金刚石原胞中有几个原子？晶胞中有几个原子？(H)*金刚石中有两种等价的C原子，即立方体中的8个顶角和6个面的中心的原子等价，体对角线1/4处的C原子等价。

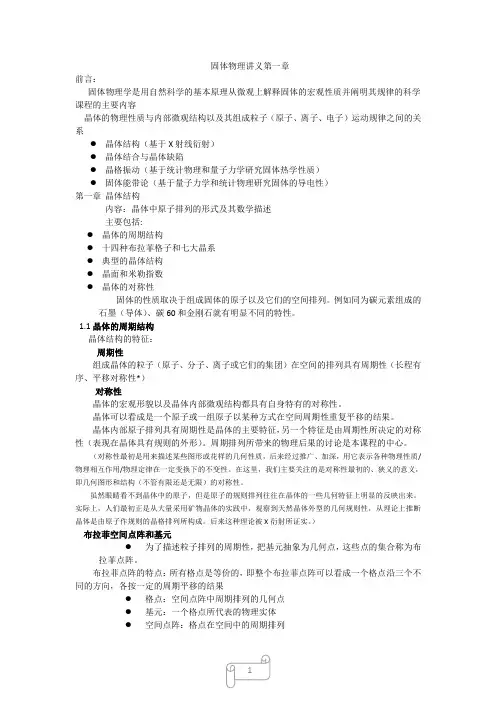

固体物理讲义第一章前言：固体物理学是用自然科学的基本原理从微观上解释固体的宏观性质并阐明其规律的科学课程的主要内容晶体的物理性质与内部微观结构以及其组成粒子（原子、离子、电子）运动规律之间的关系●晶体结构（基于X射线衍射）●晶体结合与晶体缺陷●晶格振动（基于统计物理和量子力学研究固体热学性质）●固体能带论（基于量子力学和统计物理研究固体的导电性）第一章晶体结构内容：晶体中原子排列的形式及其数学描述主要包括:●晶体的周期结构●十四种布拉菲格子和七大晶系●典型的晶体结构●晶面和米勒指数●晶体的对称性固体的性质取决于组成固体的原子以及它们的空间排列。

例如同为碳元素组成的石墨（导体）、碳60和金刚石就有明显不同的特性。

1.1晶体的周期结构晶体结构的特征：周期性组成晶体的粒子（原子、分子、离子或它们的集团）在空间的排列具有周期性（长程有序、平移对称性*）对称性晶体的宏观形貌以及晶体内部微观结构都具有自身特有的对称性。

晶体可以看成是一个原子或一组原子以某种方式在空间周期性重复平移的结果。

晶体内部原子排列具有周期性是晶体的主要特征，另一个特征是由周期性所决定的对称性（表现在晶体具有规则的外形）。

周期排列所带来的物理后果的讨论是本课程的中心。

（对称性最初是用来描述某些图形或花样的几何性质，后来经过推广、加深，用它表示各种物理性质/物理相互作用/物理定律在一定变换下的不变性。

在这里，我们主要关注的是对称性最初的、狭义的意义，即几何图形和结构（不管有限还是无限）的对称性。

虽然眼睛看不到晶体中的原子，但是原子的规则排列往往在晶体的一些几何特征上明显的反映出来。

实际上，人们最初正是从大量采用矿物晶体的实践中，观察到天然晶体外型的几何规则性，从理论上推断晶体是由原子作规则的晶格排列所构成。

后来这种理论被X衍射所证实。

）布拉菲空间点阵和基元●为了描述粒子排列的周期性，把基元抽象为几何点，这些点的集合称为布拉菲点阵。

布拉菲点阵的特点：所有格点是等价的，即整个布拉菲点阵可以看成一个格点沿三个不同的方向，各按一定的周期平移的结果●格点：空间点阵中周期排列的几何点●基元：一个格点所代表的物理实体●空间点阵：格点在空间中的周期排列在理想的情况下，晶体是由全同的原子团在空间无穷重复排列而构成。

《固体物理教案》PPT课件第一章：引言1.1 固体物理的重要性介绍固体物理在科学技术领域中的应用，如半导体器件、磁性材料等。

强调固体物理对于现代科技发展的关键性作用。

1.2 固体物理的基本概念定义固体物理的研究对象和方法。

介绍晶体的基本特征和分类。

1.3 教案安排简介本教案的整体结构和内容安排。

第二章：晶体结构2.1 晶体的基本概念解释晶体的定义和特点。

强调晶体结构在固体物理中的核心地位。

2.2 晶体的点阵结构介绍点阵的基本概念和分类。

讲解点阵的周期性和空间群的概念。

2.3 晶体的空间结构介绍晶体的空间结构描述方法。

讲解晶体中原子的排列方式和空间群的对称性。

第三章：晶体物理性质3.1 晶体物理性质的基本概念介绍晶体物理性质的分类和特点。

强调晶体物理性质与晶体结构的关系。

3.2 晶体介电性质讲解晶体的介电性质及其与晶体结构的关系。

介绍介电材料的制备和应用。

3.3 晶体磁性质讲解晶体的磁性质及其与晶体结构的关系。

介绍磁材料的制备和应用。

第四章：固体能带理论4.1 能带理论的基本概念介绍能带理论的起源和发展。

强调能带理论在固体物理中的重要性。

4.2 紧束缚模型讲解紧束缚模型的基本原理和应用。

介绍紧束缚模型的数学表达式和计算方法。

4.3 平面紧束缚模型讲解平面紧束缚模型的基本原理和应用。

介绍平面紧束缚模型的数学表达式和计算方法。

第五章：半导体器件5.1 半导体器件的基本概念介绍半导体器件的定义和特点。

强调半导体器件在现代电子技术中的重要性。

5.2 半导体二极管讲解半导体二极管的工作原理和特性。

介绍半导体二极管的制备和应用。

5.3 半导体晶体管讲解半导体晶体管的工作原理和特性。

介绍半导体晶体管的制备和应用。

第六章：超导物理6.1 超导现象的基本概念介绍超导现象的发现和超导材料的特点。

强调超导物理在凝聚态物理中的重要性。

6.2 超导微观理论讲解超导微观理论的基本原理，如BCS理论。

介绍超导材料的制备和应用。

第一章 晶体结构1、试说明空间点阵和晶体结构的区别。

答：空间点阵是晶体中质点排列的几何学抽象，用以描述和分析晶体结构的周期性和对称性，它是由几何点在三维空间理想的周期性规则排列而成，由于各阵点的周围环境相同，它只能有14种类型。

晶体结构则是晶体中实际质点（原子、离子或分子）的具体排列情况，它们能组成各种类型的排列，因此实际存在的晶体结构是无限的。

当晶格点阵中的格点被具体的基元代替后才形成实际的晶体结构。

2、证明体心立方格子和面心立方格子互为倒格子证明：（1）面心立方的正格子基矢（固体物理学原胞基矢）：123()2()2()2a a j k a a i k a a i j ⎧=+⎪⎪⎪=+⎨⎪⎪=+⎪⎩rr r r r rr r r由倒格子基矢的定义：1232()b a a π=⨯Ωr r r31230,,22(),0,224,,022a a a a a a a a a a Ω=⋅⨯==r r rQ ，223,,,0,()224,,022i j ka a a a a i j k a a ⨯==-++r rr r r r r r213422()()4a b i j k i j k a aππ∴=⨯⨯-++=-++r r rr r r r同理可得：232()2()b i j k ab i j k aππ=-+=+-r r r r r r r r 即面心立方的倒格子基矢与体心立方的正格基矢相同。

所以，面心立方的倒格子是体心立方。

（2）体心立方的正格子基矢（固体物理学原胞基矢）：123()2()2()2aa i j kaa i j kaa i j k ⎧=-++⎪⎪⎪=-+⎨⎪⎪=+-⎪⎩rr rrrr rrrr rr由倒格子基矢的定义：1232()b a aπ=⨯Ωr r r3123,,222(),,2222,,222a a aa a a aa a aa a a-Ω=⋅⨯=-=-r r rQ，223,,,,()2222,,222i j ka a a aa a j ka a a⨯=-=+-rr rrrr r213222()()2ab j k j ka aππ∴=⨯⨯+=+r r rr r同理可得：232()2()b i kab i jaππ=+=+r rrr r r即体心立方的倒格子基矢与面心立方的正格基矢相同。

一、考试重点晶体结构、晶体结合、晶格振动、能带论的基本概念与基本理论与知识二、复习内容第一章晶体结构基本概念1、晶体分类及其特点:单晶粒子在整个固体中周期性排列非晶粒子在几个原子范围排列有序(短程有序)多晶粒子在微米尺度内有序排列形成晶粒,晶粒随机堆积准晶体粒子有序排列介于晶体与非晶体之间2、晶体的共性:解理性沿某些晶面方位容易劈裂的性质各向异性晶体的性质与方向有关旋转对称性平移对称性3、晶体平移对称性描述:基元构成实际晶体的一个最小重复结构单元格点用几何点代表基元,该几何点称为格点晶格、平移矢量基矢确定后,一个点阵可以用一个矢量表示,称为晶格平移矢量基矢元胞以一个格点为顶点,以某一方向上相邻格点的距离为该方向的周期,以三个不同方向的周期为边长,构成的最小体积平行六面体。

原胞就是晶体结构的最小体积重复单元,可以平行、无交叠、无空隙地堆积构成整个晶体。

每个原胞含1个格点,原胞选择不就是唯一的晶胞以一格点为原点,以晶体三个不共面对称轴(晶轴) 为坐标轴,坐标轴上原点到相邻格点距离为边长,构成的平行六面体称为晶胞。

晶格常数WS元胞以一格点为中心,作该点与最邻近格点连线的中垂面,中垂面围成的多面体称为WS原胞。

WS原胞含一个格点复式格子不同原子构成的若干相同结构的简单晶格相互套构形成的晶格简单格子点阵格点的集合称为点阵布拉菲格子全同原子构成的晶体结构称为布拉菲晶格子。

4、常见晶体结构:简单立方、体心立方、面心立方、金刚石闪锌矿铅锌矿氯化铯氯化钠钙钛矿结构5、密排面将原子瞧成同种等大刚球,在同一平面上,一个球最多与六个球相切,形成密排面密堆积密排面按最紧密方式叠起来形成的三维结构称为密堆积。

六脚密堆积密排面按AB\AB\AB…堆积立方密堆积密排面按ABC\ABC\ABC…排列5、晶体对称性及分类:对称性的定义晶体绕某轴旋转或对某点反演后能自身重合的性质对称面对称中心旋转反演轴8种基本点对称操作14种布拉菲晶胞32种宏观对称性7个晶系6、描述晶体性质的参数:配位数晶体中一个原子周围最邻近原子个数称为配位数。
