储罐机械清洗方法简介ppt课件

储油罐机械清洗石油储罐使用一段时间后，原油中的杂质就会沉积在罐底和罐壁上，使储油罐有效容量减少，影响储油罐的效率，因此石油储罐需要定期进行检查维修和清除罐内淤渣，目前国内传统的油罐清洗方法主要利用人工，人工清罐存在着劳动强度大，施工周期长、安全性差、原油回收率低、污染环境等问题。

随着我国大型石油储罐的大量建设和对环境保护问题的日益重视，人工清罐已不符合环境和发展的客观要求，淘汰人工清罐是历史的必然。

国际上原油储罐清洗系统(COW)开发于20年前。

该技术是国际上开发研制的陆上石油储罐清洗系统，并获得了有关专利。

在东南亚、欧洲、中远东及东南亚等地区的石油储罐清洗方面得到广泛应用。

迄今为止，已采用该工艺技术成功的清洗了800余座储油罐。

经过近二十年的发展和完善，在陆地上储油罐清洗应用方面，COW原油清洗系统居世界领先水平。

COW原油储罐机械清洗系统的主要优点：原油回收率高。

COW 方法可以最大限度地回收沉积物中的油分，回收率占总沉积物的98% 以上，仅剩2%以下基本不含油的铁锈和泥砂等杂物，而人工清罐是把所有沉积物都当成渣油进行人工清理，且造成污染和浪费。

以清洗秦皇岛输油公司一个100,000立方米油罐为例，如果采用传统人工清罐需处理的沉积物约1600吨左右，而用COW设备机械清洗，需要人工处理喷射死角的残留物(铁锈、沙子、杂物等)只有1吨左右。

清罐周期短，停罐时间短。

COW工艺方法主要使用机械清洗，它不受储罐沉积物量、油罐大小和天气的影响，因此效率高，施工周期短，而人工清洗受以上几个方面影响很大，随着淤渣量的增加，清洗时间也较大幅度的跟着增加。

以10万方油罐为例，一般情况下，用COW方法清洗，停罐时间仅15天，而人工方法约两个月。

不直接用蒸气或热水加热, 不影响原油的质量。

传统的人工清罐法是用大量蒸汽“蒸罐”，让凝油直接与蒸汽接触，使凝油融化，使轻质组分流失，从而破坏了原油的质量。

而COW 方法是靠清洗油冲击沉积物，由于稀释、溶解和扩散作用，回收的原油不会在短期内形成沉积物。

储油罐清洗方案广州创蓝环保科技有限公司是一家专业的油罐清洁公司，专业从事油罐机械清洁服务和防腐业务，拥有一支专业性强的油罐清洁队伍。

作业人员无需进入灌内，用同种油清洗或自配的去油剂施工，作业安全。

清罐清洗时间短，没有污染，罐底沉淀物及废渣所有清除，经济效益显著。

几年来，清洗技术和服务水平始终走在市场前列，用一流的设备、一流的技术和一流的服务在市场上赢得了良好的商誉，也受到中国石油，中国石化两大集团公司的信赖。

发展空间越来越宽。

到目前为止，清洗公司已拥有从国外引进的具有先进水平的清罐设备3套，掌握国际清洗技术的工程技术人员10人，专业清洗技术工人数百名，为用户发明了巨大的经济效益。

我们的清洗服务不仅保证了石油储罐内部的清洁、完全满足更换油品标准，从成本上也为客户节约了大量的经费。

在安全的角度，我们做到无懈可击，所有防爆设备、防暴工具，作业人员必须要配备专业的防护用品，作业全过程对储罐保持强制通风和罐内气体的实时监测。

曾先后为中石油、中石化加油站、油库提供清洗服务，得到顾客的好评。

同时承接批量的油桶清洗业务，管道清洗及酸洗钝化业务。

1、储罐内外防腐无论地上地下的石油储罐，传统的防腐技术已经远远的落后于国外同期水平。

采用先进的防腐工艺，更能长效的保护储罐的金属本体，增长储罐的维修周期，延长储罐的使用寿命，同时也保证了油品品质的纯正和洁净，这一点对于汽油储罐尤为重要。

值得注意的是，发达国家油品储罐已经100% 的运用专门的防腐材料进行储罐内壁防腐解决，不仅保护了储罐金属内壁免受介质侵蚀，并且由于没有了金属锈蚀生成物的产生，保证了油品品质，我们竭诚为您提供各种介质储罐的防腐技术与服务。

2、专业储罐检测由于过去的储罐制造，安装技术层次不齐，在用储罐已经发现有很多内壁腐蚀严重、罐底板严重变形、储罐地基下陷等现象。

再加没有周期性的全面地储罐检测，对于现役储罐的安全状况没有准确地把握，这种安全隐患一旦发生，后果不可想象。

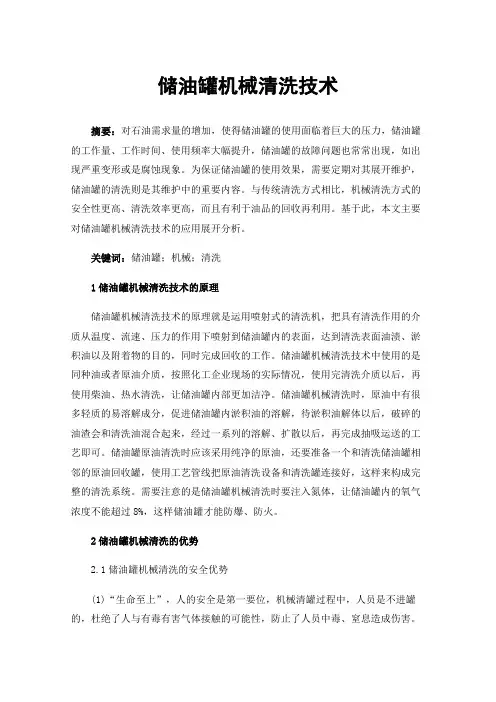

储油罐机械清洗技术摘要：对石油需求量的增加，使得储油罐的使用面临着巨大的压力，储油罐的工作量、工作时间、使用频率大幅提升，储油罐的故障问题也常常出现，如出现严重变形或是腐蚀现象。

为保证储油罐的使用效果，需要定期对其展开维护，储油罐的清洗则是其维护中的重要内容。

与传统清洗方式相比，机械清洗方式的安全性更高、清洗效率更高，而且有利于油品的回收再利用。

基于此，本文主要对储油罐机械清洗技术的应用展开分析。

关键词：储油罐；机械；清洗1储油罐机械清洗技术的原理储油罐机械清洗技术的原理就是运用喷射式的清洗机，把具有清洗作用的介质从温度、流速、压力的作用下喷射到储油罐内的表面，达到清洗表面油渍、淤积油以及附着物的目的，同时完成回收的工作。

储油罐机械清洗技术中使用的是同种油或者原油介质，按照化工企业现场的实际情况，使用完清洗介质以后，再使用柴油、热水清洗，让储油罐内部更加洁净。

储油罐机械清洗时，原油中有很多轻质的易溶解成分，促进储油罐内淤积油的溶解，待淤积油解体以后，破碎的油渣会和清洗油混合起来，经过一系列的溶解、扩散以后，再完成抽吸运送的工艺即可。

储油罐原油清洗时应该采用纯净的原油，还要准备一个和清洗储油罐相邻的原油回收罐，使用工艺管线把原油清洗设备和清洗罐连接好，这样来构成完整的清洗系统。

需要注意的是储油罐机械清洗时要注入氮体，让储油罐内的氧气浓度不能超过8%，这样储油罐才能防爆、防火。

2储油罐机械清洗的优势2.1储油罐机械清洗的安全优势(1)“生命至上”，人的安全是第一要位，机械清罐过程中，人员是不进罐的，杜绝了人与有毒有害气体接触的可能性，防止了人员中毒、窒息造成伤害。

(2)机械清罐使用清洗机对罐内进行清洗，人员不用搭设脚手架进行登高作业，防止了人员跌落的危险和罐内磕伤、碰上、滑跌等风险。

(3)惰性气体的使用杜绝了静电造成的火灾爆炸的风险；(4)清洗效果好，防止了二次挥发导致的可燃气体浓度升高，产生火灾爆炸的风险。

原油储罐机械清洗技术原油储罐机械清洗技术是通过储油罐机械清洗系统（临时敷设的管道将机械清洗设备与清洗油罐、清洗油供给油罐及原油回收油罐连接在一起）将被清洗油罐底部具有流动性的原油移送至回收油罐中，然后用供给储罐中的原油经加温、加压后通过用设置在清洗油罐单盘上的清洗机搅拌，喷射清洗热油击碎溶解淤渣，溶解被清洗油罐中的剩余凝固油，经过滤器过滤后移送至回收油罐中，最后再用加温后清水对储罐内各部位进行循环清洗，最终清除罐内所有油污，以达到罐内检修及动火条件。

原油储罐机械清洗技术施工作业主要步骤1、设备安装按照临时敷设管道图进行设备及管道的安装，进行系统整体试压操作，达到无泄漏密闭状态，同时安装电气系统，氧气及可燃气体检测系统。

2、油移送通过系统的移送模块将被清洗油罐中有流动性的原油移送到回收油罐中，以便进行清洗作业。

3、油搅拌由系统的清洗模块将供给油罐中的原油经加温、加压后通过清洗机对被清洗储罐内部较难溶解的凝固油进行击碎、溶解，使其具有较好的流动性后。

4、同种油清洗由清洗系统的清洗模块将供给油罐中的原油经加温、加压后通过清洗机对被清洗储罐内部各部分的凝固油进行溶解，使其分散、具有流动性，再通过移送模块过滤后移送到回收油罐中。

5、温水清洗由系统的清洗模块对预先加入到油水分离槽中的清水进行加温加压后，通过清洗机清洗储罐内部各部位，再利用油水分离槽分离温水清洗循环过程中的油水混合物，分离出来的原油由回收泵送至回收油罐，分离出来的清水继续进行温水清洗循环作业，直至达到清洗标准要求。

二、安全措施在上述施工作业过程中，为防止罐内产生爆炸环境，始终向被清洗油罐内注入惰性气体，并且投用氧气及可燃气体检测仪，以保证可燃气体浓度合格，氧气浓度控制在8VOL%以下的惰性环境。

原油储罐机械清洗技术与人工清罐的对比。

以本次曙光泵站9#罐机械清洗为例机械清罐与人工清罐相比，具有以下显著的优点：一，机械清罐施工作业期短，具有较高的工作效率，本次机械清洗仅用24天，而通常采用人工清洗相同储油罐，周期至少要1个半月以上。

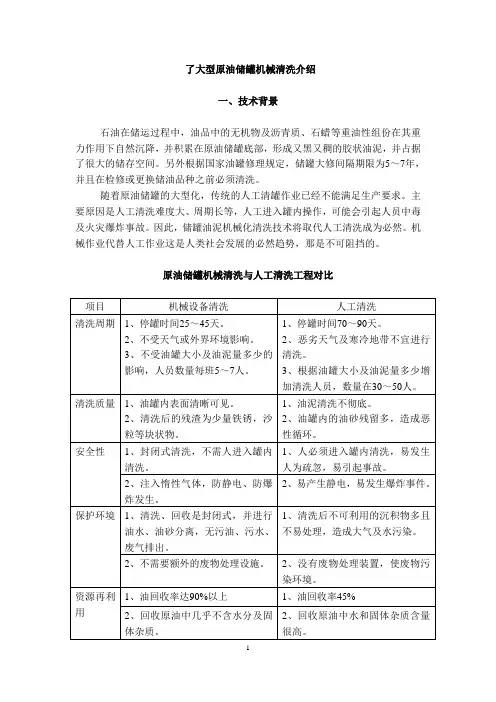

了大型原油储罐机械清洗介绍一、技术背景石油在储运过程中，油品中的无机物及沥青质、石蜡等重油性组份在其重力作用下自然沉降，并积累在原油储罐底部，形成又黑又稠的胶状油泥，并占据了很大的储存空间。

另外根据国家油罐修理规定，储罐大修间隔期限为5～7年，并且在检修或更换储油品种之前必须清洗。

随着原油储罐的大型化，传统的人工清罐作业已经不能满足生产要求。

主要原因是人工清洗难度大、周期长等，人工进入罐内操作，可能会引起人员中毒及火灾爆炸事故。

因此，储罐油泥机械化清洗技术将取代人工清洗成为必然。

机械作业代替人工作业这是人类社会发展的必然趋势，那是不可阻挡的。

原油储罐机械清洗与人工清洗工程对比二、国内外现状原油储罐机械清洗系统，国外的多家企业其价格差异较大，设计的原理却基本相同，有日本COWS、德国S&U、丹麦BLABO等系统。

目前在国内日本COWS原油储罐机械清洗系统推广的最好，更结合我们的国情，几乎占据整个国内原油储罐清洗成套设备的销售市场。

由于我国近几年才开始着手石油的战略储备，所以目前已经投用的大型原油储罐还没有达到第一个清洗周期。

早先各油田使用的原储油罐数量少、体积小，多数在1～3万m3之间，因此，原油储罐机械清洗的重要性和紧迫性没有从根本上表现出来。

即使这样，我国现有的较大一些的原油储罐清洗，也不得不采用机械清洗技术。

近十多年以来，大庆油田、华北油田等企业先后引进了日本大风COWS和丹麦BLABO机械清罐系统，大大的提高了生产效率、经济效益，保证了安全生产。

但是，我国目前的原油储罐清洗，由于受各方面原因的影响，现仍处于起步阶段。

主要原因是由于进口设备价格昂贵，每套都在几千万以上，这样不仅增加了原油储罐的机械清洗成本，也限制了这一技术的普及和发展。

另外原因，原油储罐的机械清洗打破原有的人工清罐利益链，采用传统的人工清罐方法，虽然没有施工费用，但大量的罐底油进不了油田储运系统，造成资源浪费和经济损失。

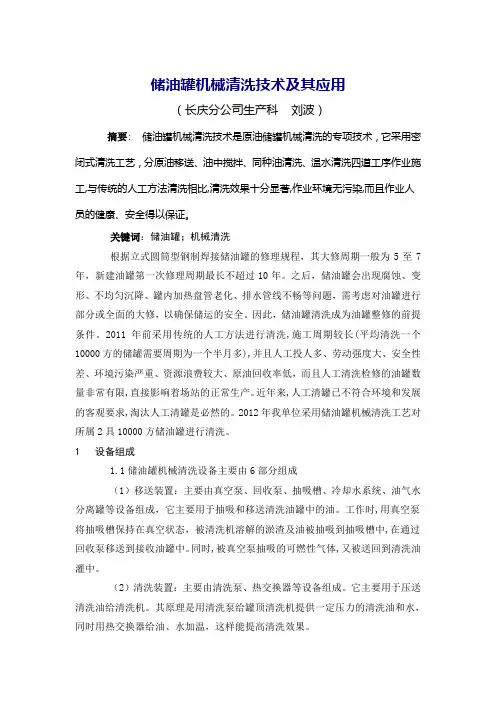

储油罐机械清洗技术及其应用（长庆分公司生产科刘波）摘要: 储油罐机械清洗技术是原油储罐机械清洗的专项技术，它采用密闭式清洗工艺，分原油移送、油中搅拌、同种油清洗、温水清洗四道工序作业施工,与传统的人工方法清洗相比,清洗效果十分显著,作业环境无污染,而且作业人员的健康、安全得以保证。

关键词：储油罐；机械清洗根据立式圆筒型钢制焊接储油罐的修理规程，其大修周期一般为5至7年，新建油罐第一次修理周期最长不超过10年。

之后，储油罐会出现腐蚀、变形、不均匀沉降、罐内加热盘管老化、排水管线不畅等问题，需考虑对油罐进行部分或全面的大修，以确保储运的安全。

因此，储油罐清洗成为油罐整修的前提条件。

2011年前采用传统的人工方法进行清洗,施工周期较长(平均清洗一个10000方的储罐需要周期为一个半月多),并且人工投人多、劳动强度大、安全性差、环境污染严重、资源浪费较大、原油回收率低，而且人工清洗检修的油罐数量非常有限,直接影响着场站的正常生产。

近年来,人工清罐已不符合环境和发展的客观要求,淘汰人工清罐是必然的。

2012年我单位采用储油罐机械清洗工艺对所属2具10000方储油罐进行清洗。

1 设备组成1.1储油罐机械清洗设备主要由6部分组成（1）移送装置：主要由真空泵、回收泵、抽吸槽、冷却水系统、油气水分离罐等设备组成，它主要用于抽吸和移送清洗油罐中的油。

工作时,用真空泵将抽吸槽保持在真空状态，被清洗机溶解的淤渣及油被抽吸到抽吸槽中,在通过回收泵移送到接收油罐中。

同时,被真空泵抽吸的可燃性气体,又被送回到清洗油灌中。

（2）清洗装置：主要由清洗泵、热交换器等设备组成。

它主要用于压送清洗油给清洗机。

其原理是用清洗泵给罐顶清洗机提供一定压力的清洗油和水，同时用热交换器给油、水加温，这样能提高清洗效果。

（3）喷射清洗机：主要由喷嘴、齿轮箱、喷嘴角度指示盘等部分组成，机械清洗时，喷嘴可在水平方向进行360°旋转,垂直方向0～140°之间上下移动,顶板、底板、壁板均能被自动清洗。
