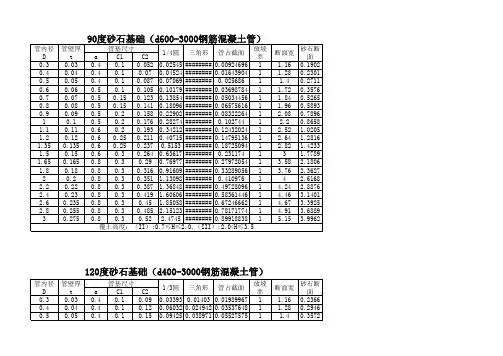

钢筋砼管06MS201-1砂石基础

第一章工程项目的综合说明概述第一节编制依据、围、原则第一小节编制依据1、室外管网、低压电缆、道路及照明工程招标文件。

2、建设单位提供的设计图、工程量清单等有关资料。

3、国家现行设计规、施工规、验收标准及有关文件。

4、所有来往的函件及补遗资料。

5、我单位对施工现场实地勘察、调查资料。

6、我单位积累的成熟技术、科技成果、施工工艺方法及同类工程的施工经验。

7、我单位可调用到本工程的各类资源。

第二小节编制围室外管网、低压电缆、道路及照明工程施工图纸、工程量清单等。

市滨海新区区委党校位于滨海欣嘉园的西南角，欣嘉园南路以南，规划次干路三以西，占地面积约27.44ha，住宅建筑面积约20.5万平方米，雨水最大管径D800mm，污水最大管径D300mm。

具体容详见建设单位所发施工图纸及工程量清单中所示全部容。

第三小节编制原则一、安全第一的原则编制按照技术可靠、措施得力、确保安全的原则确定施工方案，施工作业的安全以及其他部位施工安全等。

施工期间，保证地下管线安全，禁止破坏管线。

在安全措施落实到位，确保万无一失的前提下组织施工。

二、优质高效的原则加强领导，强化管理，优质高效。

根据我们在施工组织设计中明确的质量目标，贯彻执行ISO9001质量体系标准，积极推广、使用“四新”技术，确保创优规划和质量目标的实现。

施工中强化标准化管理，控制成本，降低工程造价。

创造利润价值。

三、方案优化的原则科学组织，合理安排，优化施工方案是工程施工管理的行动指南，在施工组织设计编制中，对关键工序进行多种施工方案的综合比选，在技术可行的前提下，择优选用最佳方案。

四、确保工期的原则根据文件对本工程的工期要求，编制科学的、合理的、周密的施工方案，合理安排进度，实行网络控制，搞好工序衔接，实施进度监控，确保实现工期目标，满足业主要求。

五、科学配置的原则根据本工程的工程量大小及各项管理目标的要求，施工组织中实行科学配置，选派有道路施工经验的管理人员，和专业化施工队伍，投入高效先进的施工设备，确保流动资金的周转使用，不挪用建设资金，做到专款专用。

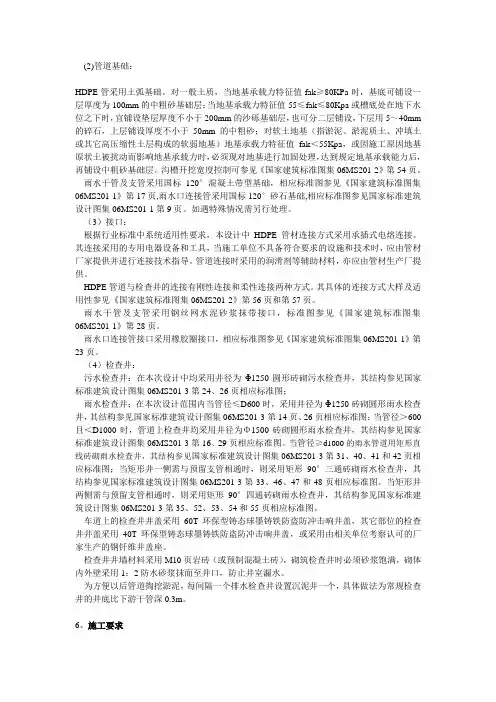

(2)管道基础：HDPE管采用土弧基础。

对一般土质，当地基承载力特征值fak≥80KPa时，基底可铺设一层厚度为100mm的中粗砂基础层；当地基承载力特征值55≤fak≤80Kpa或槽底处在地下水位之下时，宜铺设垫层厚度不小于200mm的沙砾基础层，也可分二层铺设，下层用5～40mm 的碎石，上层铺设厚度不小于50mm的中粗砂；对软土地基（指淤泥、淤泥质土、冲填土或其它高压缩性土层构成的软弱地基）地基承载力特征值fak＜55Kpa，或因施工原因地基原状土被扰动而影响地基承载力时，必须现对地基进行加固处理，达到规定地基承载能力后，再铺设中粗砂基础层。

沟槽开挖宽度控制可参见《国家建筑标准图集06MS201-2》第54页。

雨水干管及支管采用国标120°混凝土带型基础，相应标准图参见《国家建筑标准图集06MS201-1》第17页,雨水口连接管采用国标120°砂石基础,相应标准图参见国家标准建筑设计图集06MS201-1第9页。

如遇特殊情况需另行处理。

（3）接口：根据行业标准中系统适用性要求，本设计中HDPE管材连接方式采用承插式电熔连接。

其连接采用的专用电器设备和工具，当施工单位不具备符合要求的设施和技术时，应由管材厂家提供并进行连接技术指导。

管道连接时采用的润滑剂等辅助材料，亦应由管材生产厂提供。

HDPE管道与检查井的连接有刚性连接和柔性连接两种方式。

其具体的连接方式大样及适用性参见《国家建筑标准图集06MS201-2》第56页和第57页。

雨水干管及支管采用钢丝网水泥砂浆抹带接口，标准图参见《国家建筑标准图集06MS201-1》第28页。

雨水口连接管接口采用橡胶圈接口，相应标准图参见《国家建筑标准图集06MS201-1》第23页。

（4）检查井：污水检查井：在本次设计中均采用井径为Φ1250圆形砖砌污水检查井，其结构参见国家标准建筑设计图集06MS201-3第24、26页相应标准图；雨水检查井；在本次设计范围内当管径≤D600时，采用井径为Φ1250砖砌圆形雨水检查井，其结构参见国家标准建筑设计图集06MS201-3第14页、26页相应标准图；当管径＞600且＜D1000时，管道上检查井均采用井径为Φ1500砖砌圆形雨水检查井，其结构参见国家标准建筑设计图集06MS201-3第16、29页相应标准图。

第一章工程概况一、工程位置及围1 、规划概况保康县城河西新区市政工程（二标段）即河西大道，本工程设计起止点为K131+850～K134+300，长2450米。

本次施工图设计采用的技术标准为：城市主干路，设计速度40km/h，其中K131+850～K133+520 规划红线宽度28m，K133+520～K134+300 规划红线宽度 20.5m。

本次设计道路全长为2.450km。

二、现状概况1、现状评价工程项目沿线围现有建设用地由河漫滩冲击而成，大部分用地为岗地和山地，整体地势呈现出西高东低，南边高，北边低，高差相对较大。

西部山体植被完好。

山体和河流之间工程地质条件较好，无滑坡，无泥石流，适宜建设。

2、雨水排水设计1）管道平面位置河西大道雨水管道在桩号BK131+850～BK133+230段布置于道路东侧人行道下，距路中9.5m；在桩号桩号BK133+230～BK133+520段布置于道路西侧人行道下，距路中9.5m；在桩号桩号BK133+520～BK134+30段布置于道路东侧人行道下，距路中9.5m；2）收水系统间隔适当距离布置D500雨水接户管，采用II级钢筋混凝土承插管，管道基础采用120°混凝土基础，管道接口采用橡胶圈接口。

管端设砖砌沉泥检查井（便于将来用户接入），管径、坡度及具体位置见图。

D500接户管管端检查丼采用ø1000砖砌沉泥检查井，做法详见图集06MS201-3-125。

并按D+0.2预留孔洞，管径、坡度及具体位置见图。

在机动车道两侧布置偏沟式双箅雨水口，详见图集06MS201-8-10。

收水支管均采用D400管道，采用II级钢筋混凝土承插管，基础采用120°混凝土基础，做法详见图集06MS201-1-17 ，管道接口采用橡胶圈接口，管道坡度为1%，雨水口收水支管起点埋深1.2米（以路面标高为准计算，道路雨水检查井在施工时，需为雨水口连接管预留孔洞），遇接户管处，收水支管作适当调整，原则上不增加收水支管长度。

本表由交底单位填写，交底单位与接受单位保存。

（表式C2-5）02工程名称光谷一街市政道路工程及配套管线（不含电力管线（地埋））、风谷五路市政道路工程及配套管线（不含电力管线（地埋））部位名称雨水工程工序名称基础施工单位中壤建设股份有限公司交底日期2019年11月3日交底内容：2.砂石基础施工控制标准如下：审核人交底人接受交底人本表由交底单位填写，交底单位与接受单位保存。

（表式C2-5）03工程名称光谷一街市政道路工程及配套管线（不含电力管线（地埋））、风谷五路市政道路工程及配套管线（不含电力管线（地埋））部位名称雨水工程工序名称基础施工单位中壤建设股份有限公司交底日期2019年11月3日交底内容：3.同检查井相接的第一节管应采用 180°混凝土基础控制标准如下：审核人交底人接受交底人本表由交底单位填写，交底单位与接受单位保存。

本表由交底单位填写，交底单位与接受单位保存。

本表由交底单位填写，交底单位与接受单位保存。

技术交底记录（表式C2-5）编号05工程名称光谷一街市政道路工程及配套管线（不含电力管线（地埋））、风谷五路市政道路工程及配套管线（不含电力管线（地埋））部位名称排水工程-雨水、污水工序名称回填施工单位中壤建设股份有限公司交底日期2019年11月3日交底内容：10.沟槽回填土压实度要求见下图沟槽回填压实度要求见图2 所示，图中压实度除注明外均为轻型击实标准压实度。

图2 钢筋混凝土管沟槽回填压实度要求Ⅰ—回填土压实系数≥0.90；Ⅰ/—回填土压实系数0.90~0.95；Ⅱ—回填土压实系数0.85，当按道路要求Ⅱ区回填土压实系数必须大于0.85 时，如因夯土密实度要求不能保证管道安全时，应对管道采取加固措施（如在180°混凝土基础上砌筑砖券或满包混凝土等）；注：图中各部位压实度除注明外均为轻型击实标准压实度。

审核人交底人接受交底人本表由交底单位填写，交底单位与接受单位保存。

排水（混凝土管）工程施工技术交底1.排水管道施工之前，应认真做好施工前的各项准备工作和管线测量放样。

调查好各种施工条件，以保证施工活动的顺利进行。

另外，现场施工准备还应与预制件加工准备相结合、与施工班组相结合。

根据现场施工情况，在K0+830-K1+280段修筑便道。

必要时将在K0+000-K0+830段修筑零星临时便道；施工便道做法是在压实的路基上铺筑不小于30cm厚碎石，宽度应不小于8m。

2.材料（1）雨水管：除雨水口连接外，DN500<管径<DN1500采用钢筋混凝土承插管，胶圈接口，管径≥1500采用钢筋混凝土企口管，橡胶圈接口，管材符合《钢筋混凝土排水管》GBT11836-1999及《给水排水工程埋地预制混凝土圆形管管道结构设计规程》CECS143-2004的要求。

（2）雨水混凝土管材及基础选用如下：除雨水口连接管外，0.7<覆土≤6米时，采用180°混凝土基础，I级钢筋混凝土管。

接口、基础做法参见国家标准图集06MS201-1《混凝土排水管道基础及接口》。

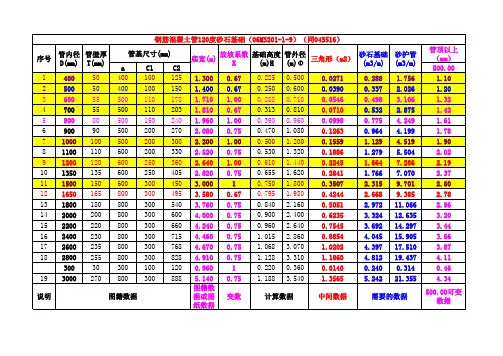

（3）雨水口连接管采用材料、基础、接口形式：采用II钢筋混凝土承插管，180°砂石基础，滑动胶圈接口；做法参见国家标准图集06MS201-1《混凝土排水管道基础及接口》第11页，第23页。

雨水口采用偏沟式双箅雨水口，深度不宜大于1m，并设置沉泥槽。

雨水口做法参见图集06MS201-8《雨水口》。

雨水口采用球墨铸铁雨水箅。

3. 沟槽开挖；（1）开挖沟槽采用机械开挖人工配合，开挖过程中应严格控制基底高程，不得扰动基底原状土层。

槽壁平整，边坡坡度符合规定。

槽底高程允许偏差+20mm。

机械挖至基底设计标高以上20-30CM，应在铺管前人工清理至设计标高。

如遇局部超挖或发生扰动，不得回填泥土，可以换填最大粒径10-15mm的天然级配砂石料或最大粒径40mm的碎石，并平整夯实。

基槽如有坚硬物体必须清除，用砂石回填处理。

排水管道施工工艺排水施工工艺1、雨水管道工程本工程雨水管道采用开槽敷设施工方式。

1）管道基础钢筋混凝土排水管采用砂石基础，施工参见图施结-304。

2）管道接口接口采用弹性橡胶密封圈柔性接口，参照标准图06MS201-1P9。

3）管道检查井所有排水检查井一般采用钢筋混凝土井（行车道下采样宽边井盖），做法参见06MS201-3。

雨水预留井采用混凝土模块井，规格参照06MS201-4选择。

检查井选型详见排水平面、纵断面图。

机动车行驶区域检查井盖最低选用等级为D400（试验荷载400KN)，非机动车道、人行道、绿化带中最低选用等级为B200（试验荷载200KN）。

井盖采用球磨铸铁井盖，满足五防要求：防盗、防响、防坠落、防滑、放位移。

沥青路面检查井加固参见结构图。

检查井内设置防坠安全网，安全网强度需满足相关规范的要求；安装方法参见结构图4）雨水口采用偏沟式双箅、多箅雨水口（参照标准图06MS201-8，页10、11），根据与建设单位方案汇报确定，雨水口均采用沉泥雨水口，沉泥部分30cm，并参照结构图进行加固。

雨水口砌体材料禁止使用粘土实心砖。

5）雨水连接支管双箅雨水口连接管管径采用d300，多箅雨水口连接管管径采用d400，i=1%坡向检查井，起点覆土不小于0.7米。

6）管槽回填管顶上50cm以下及胸腔部分采用180°砂石回填，其余采用6%灰土回填，管顶上50cm以上--路基处理底部与道路路基处理重叠部分按路基处理要求进行回填。

管道50cm范围内不得使用重型机械，覆土50-120cm不得使用机重超过15吨的重型静碾，采用振动碾施工时，其下覆土须超过1.2m。

若过路管管顶至水稳层距离小于50cm时，施工时在铺筑一层水稳后，实施反开槽施工，破除水稳部分采用C20混凝土回填，水稳下方沟槽用中粗砂回填。

机动车道雨水连接管施工，在实施完水稳底基层后反开槽施工，破除底基层采用C20混凝土回填，然后进行水稳基层施工。

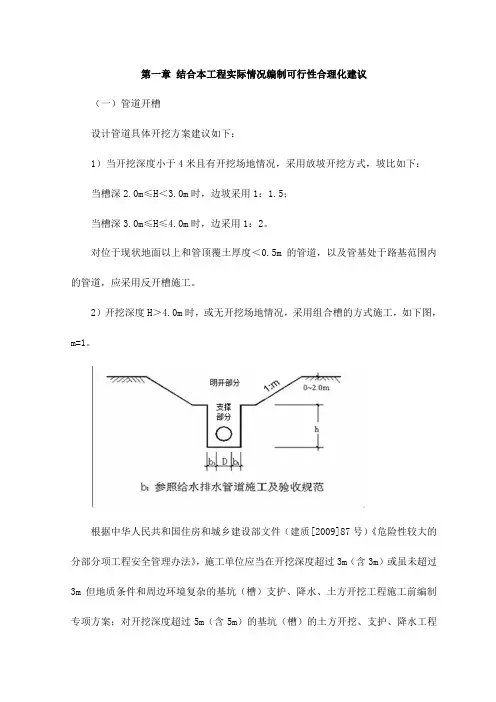

第一章结合本工程实际情况编制可行性合理化建议（一）管道开槽设计管道具体开挖方案建议如下：1）当开挖深度小于4米且有开挖场地情况，采用放坡开挖方式，坡比如下：当槽深2.0m≤H＜3.0m时，边坡采用1：1.5；当槽深3.0m≤H≤4.0m时，边采用1：2。

对位于现状地面以上和管顶覆土厚度＜0.5m的管道，以及管基处于路基范围内的管道，应采用反开槽施工。

2）开挖深度H＞4.0m时，或无开挖场地情况，采用组合槽的方式施工，如下图，m=1。

根据中华人民共和国住房和城乡建设部文件（建质[2009]87号）《危险性较大的分部分项工程安全管理办法》，施工单位应当在开挖深度超过3m（含3m）或虽未超过3m但地质条件和周边环境复杂的基坑（槽）支护、降水、土方开挖工程施工前编制专项方案；对开挖深度超过5m（含5m）的基坑（槽）的土方开挖、支护、降水工程和虽未超过5m但地质条件、周围环境和地下管线复杂，或影响毗邻建筑（构筑）物安全的基坑（槽）的土方开挖、支护、降水工程，施工单位应当组织专家对专项方案进行论证，确保施工安全。

沟槽挖土应随出随清理，堆土除满足中华人民共和国国家标准《给水排水管道工程施工及验收规范》（GB50268—2008）的规定外，距沟槽上口边线10m以内不得堆土或堆砌物品，10m～20m范围内堆土高度不得超过2m，20m以外堆土高度应按土质情况计算确定，确保基坑安全，在沟槽开挖过程中及成槽后，槽顶应避免振动荷载，成槽后应尽快完成施做管道基础和铺设管道等工作，避免长时间晾槽。

使用机械挖土时，为防止机械超挖而扰动原状土，在设计槽底高程以上应留30cm土层采用人工清底。

注意：不允许扰动管道基础下土层。

（二）沟槽排水施工前必须将现场各类明水排净后再施工。

本工程管道位于地下水位以下时，施工过程中应采取妥善的排水措施，建议采用水窝子加排水沟的方法排水，如遇流沙及软土等不利情况时应采用大口井降水，将地下水降至槽底0.5米以下，方可进行基础施工与管道铺建等其它工序。

最新资料，word文档，可以自由编辑！！精品文档下载【本页是封面，下载后可以删除!】钢筋混凝土承插管施工工法吴建摘要：结合安徽省合肥市花园路设计图纸、施工控制过程，图纸设计的管径为￠500、￠600、￠800、￠1000、￠1200、￠1800。

从施工工艺和施工质量控制的角度，介绍钢筋混凝土承插管施工工艺和质量控制。

1、特点1．1管道接口防渗漏性能好钢筋混凝土承插管其接口的水密机理主要依靠接口之间的“O”型橡胶圈的弹性压缩，钢筋混凝土承插口管的接口之间的止水材料是采用了目前较先进的拉密尔橡胶止水圈（见下图），具有良好的防渗漏性能。

"0"形橡胶圈抹1:1三角灰承插管橡胶圈接口示意图1．2施工工艺简单由于钢筋混凝土承插管配用橡胶圈的接口形式均为柔性接口形式，允许在接口部位可发生微量的转角或微量的水平位移，能适应基底有不均匀沉降、接口之间有少量的变形的管道。

对槽底土基较好、基本无扰动软化，且易排除积水的地方，可采用10cm厚石砂基础+120度C15砼管基（管基厚度见后付表一）；对槽底土基较差、不易排除积水，且易扰动软化的地方，则采用C20砼管基（管基见后附表二）。

管道铺设完毕后，即可进行石屑分层夯实回填至管顶上部50cm，以上部分采用同路段的材料分层夯实回填。

表一（一般路段）表二（槽底土基较差路段）、1．3施工速度快由于施工工艺的简化及以柔性接口替代刚性接口，从而在管道施工中减少了基础及管端接口水泥砂浆的操作、养护等时间。

2、适用范围2．1本工法适用于市政工程及其他工程中，各种类型开槽埋管的雨污水管道施工。

2．2有快速施工要求的各种类型开槽埋管的雨污水管道施工。

2．3适用于软土地区的雨污水管道工程。

3、施工工艺4、施工要求4．1沟槽开挖沟槽开挖有直槽支撑开挖和放坡开挖两种，直槽开挖支撑分为横列板支撑和钢板桩支撑两种，由于钢筋混凝土承插管子长为 2.0m ，因此在横档支撑时，应注意水平距离，确保吊管排管所需的距离。

目录第一章工程概况 (1)第二章编制依据 (2)第三章施工技术措施 (3)3.1排水沟施工 (3)3。

2排水沟穿园路 (5)3.3雨水口施工 (7)第四章质量保证措施 (17)4.1质量管理体系 (17)4.2质量控制原则 (17)4.3施工管理措施 (17)4。

4质量控制措施 (18)第五章安全文明施工保证措施 (20)5。

1安全保证措施 (20)5.2施工安全技术措施 (21)5.3文明施工保证措施 (22)第六章环境保护体系及措施 (24)6。

1环境保护体系 (24)6。

2环境保护管理措施 (24)6。

3扬尘控制措施 (25)第一章工程概况萧太后河原为辽代开凿的运河，属凉水河支流，起点位于西大望路和弘燕路交会处东南，向东穿越四环路、垡头西路以及十八里店、黑庄户等地区，最后穿通马路进入通州区界内，于张家湾入凉水河,长约22.5km。

因1958年通惠排干修建时，将萧太后河拦腰截断,通惠排干西侧约8。

9km河道经通惠排干由北向南汇入凉水河；通惠排干东侧河道走向保持不变。

通州区萧太后河由区界向东穿越京哈高速、东六环路于张家湾村汇入凉水河，长10。

14km,流域面积为74.6km2。

通州区萧太后河（环球影城段)改线工程施工项目第二标段分为防洪工程与非防洪工程两部分：防洪工程范围从桩号1+400（九德路）至4+526（大高力庄闸上游），全长3126m；非防洪工程包括截污工程与景观提升工程：截污工程范围从桩号0+000(拟建张湾水厂）至5+925(九德路），其中景观提升工程包含绿化工程、景观工程、照明工程、灌溉工程、管理服务设施、排水沟工程等。

本标段排水沟工程主要包括桩号1+400～4+526段堤脚排水沟、堤顶排水沟、坡面水平排水沟、坡面竖向排水沟等。

堤外雨水通过堤脚排水沟汇集到雨水口进口排入河道内,堤顶和坡面雨水通过堤顶和坡面水平排水沟汇集到坡面竖向排水沟排入河道内.本标段雨水口施工主要包括左岸2+380、3+230、4+000及右岸1+670、2+385、3+340、4+100共计7处雨水口施工。
