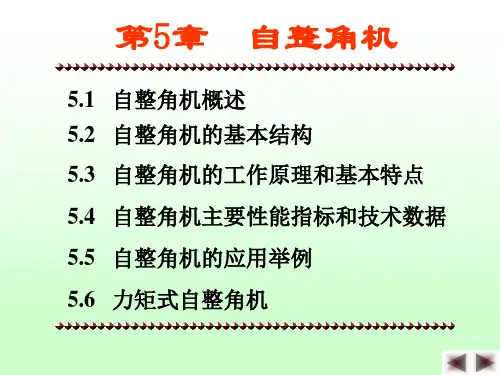

控制电机5 章章第第 5自整角机5.1 自整角机概述5.2 自整角机的基本结构5.3 自整角机的工作原理和基本特点5.5 自整角机的应用举例5.4 自整角机主要性能指标和技术数据5.6 力矩式自整角机本章要求：熟练掌握控制式自整角机的工作原理及其工作特点。

掌握控制式自整角机接收机输出绕组的位置、输出绕组电势与失调角的关系。

掌握力矩式自整角机的工作特点、静态整步转矩与失调角的关系、比整步转矩等。

掌握自整角发送机与接收机成对使用的特点，了解自整角机的应用。

5.1 概概 述述自整角机是自动控制系统中的同步元件。

利用两台或多台自整角机在电路上的联系，可以使相隔一定距离、机械上互不连接的两根或多根转轴保持同步旋转或产生相同的转角变化。

与发送轴（即主动轴）耦合的自整角机称为发送机；与接收轴（即被动轴）耦合的自整角机称为接收机。

21变速器前置放大器信号处理直流放大器可控硅控制线路电源雷达雷达接收器测速发电机直流伺服电动机自整角机发送机手轮αβ功率变换器接收机自整角机按其使用要求不同，可分为控制式自整角机和力矩式自整角机。

控制式自整角接收机输出的是与两轴转角差成一定关系的电压，该电压控制交流伺服电动机去带动被动轴旋转，故能带动较大负载。

由于接收机工作在变压器状态，故通常称为自整角变压器。

力矩式接收机直接输出力矩并带动负载，但带载能力差，只能带动指针、刻度盘等轻负载，常用于角度传输精度要求不很高的指示系统中。

自整角机按结构形式不同可分为接触式和无接触式两大类。

雷达高低角自动显示系统原理图1. 自整角接收机2. 自整角发送机3. 交流伺服电动机4. 放大器5. 刻度盘6. 减速器<U~U j ~123456αβE 2雷达高低角系统是如何进行工作的？思考：自整角机工作录象控制电机θ1 ~U jZ 1 Z 2 D 1 D 2D 3 5.2 自整角机的基本结构自整角机的基本结构定子：铁心，三相对称绕组；接成Y 。

转子：铁心，单相绕组。

力矩式自整角机实验报告嘿，大家好，今天我想跟你们聊聊力矩式自整角机，听起来是不是有点高大上？其实呢，它的原理还真不复杂。

想象一下，一个小小的机器，像个调皮的孩子，时不时就想转个弯。

它就靠着力矩的作用，帮助我们调整方向。

用一句话来说，就是“力矩大，方向稳”，这小家伙可真是个好帮手。

在实验开始之前，我们先得准备好各种工具和材料。

实验台上，那些闪闪发光的仪器，像是在朝我们招手。

大家都摩拳擦掌，期待着一场技术的较量。

你看，那个力矩传感器就像是个认真负责的老师，它要不断地监测机器的角度变化。

每当机器开始转动，力矩传感器就会立刻把数据反馈回来，简直是“快如闪电”。

这下我们可得好好把握这个机会，来一场精确的角度测量。

接下来就是动手的时刻了，大家兴奋得像小鸟一样，不停地讨论着要如何进行实验。

我决定从最简单的开始，调整一下机器的初始角度。

你瞧，这机器就像个乖宝宝，乖乖地听话。

每当我给它一点小力量，它就会按照我的想法转动。

真的是“有力气的人不怕困难”，只要你掌握好力矩，它就能在你的指挥下自如转动。

实验中我还发现了一个有趣的现象。

每次当我施加不同的力矩时，机器的转动速度和方向也会随之变化。

这让我想起一句老话，“力不从心”，在科学实验中，力的大小真的能决定一切。

这种变化让我觉得特别神奇，就像是看着魔术表演一样，令人着迷。

实验中也有遇到一些小麻烦。

比如，机器有时候会不听话，转得慢吞吞的。

我赶紧想了个办法，调整一下力矩，没想到效果立竿见影。

真是“办法总比困难多”，只要认真对待，总能找到解决问题的钥匙。

经过几次尝试，最终我们成功地让机器以理想的角度转动。

这种成就感就像在做游戏时通关一样，特别爽。

在实验结束的时候，我们对数据进行了详细分析。

那些看似枯燥的数字其实蕴含着无穷的智慧。

每一个力矩、每一个角度的变化，背后都是物理的奥秘在作祟。

像是打开了一扇窗，让我们看到了不一样的世界。

这一刻，我突然感受到，科学真是个神奇的东西，它能把复杂的原理简单化，让我们都能参与其中，体验乐趣。

绪论1．微特电机的分类。

2．微特电机新的发展趋势。

第二章伺服电动机与伺服系统1．从结构上，直流伺服电动机的分类。

分为两大类，传统型直流伺服电动机，低惯量型直流伺服电动机。

传统型直流伺服电动机其结构与普通直流电动机基本相同，只是功率和容量小得多，它可以再分为电磁式和永磁式两种；低惯量型直流伺服电动机可分为空心杯电枢直流伺服电动机，盘式电枢直流伺服电动机，无槽电枢直流伺服电动机2．直流伺服电机的静态特性1．机械特性：给出机械特性n=f(T e)的方程，绘制机械特性的曲线。

机械特性：控制电压恒定时，电机转速随电磁转矩的变化关系n=f (Te)2．调节特性：给出调节特性n=f(U a)的方程，绘制调节特性的曲线，结合调节特性曲线，掌握失灵区的概念。

调节特性负载转矩恒定时，转速随控制电压变化n=f (Ua)3．直流伺服电机的动态特性1．机电时间常数的计算公式，影响因素及相应的减小机电时间常数的方法。

机电时间常数与转动惯量成正比；与电机的每极气隙磁通的平方成反比，为了减小电机机械时间常数，应增加每极气隙磁通；与电枢电阻Ra的大小成正比，为减小时间常数，应尽可能减小电枢电阻，当伺服电动机用于自动控制系统，并由放大器供给控制电压时，应计入放大器的内阻Ri，Ra+Ri；直流伺服电动机的机电时间常数一般<30ms，低惯量直流伺服电机的时间常数<10ms。

4．交流异步伺服电动机1．不同转子电阻对机械特性的影响，分析为什么异步伺服电动机的转子电阻较普通异步电动机大。

增大转子电阻的三个好处：1. 可以增大调速范围由电机学原理知，异步电机的稳定运行区仅在： 0<s<sm，而正常电机的sm=0.1~0.2, 所以调速范围甚小。

增大转子电阻，使sm增大，从而增大调速范围。

2.使机械特性更加线性如右图中，曲线3的线性度比曲线2要好。

sm1=0.2, sm2=1.1, sm3=1.8能消除自转现象T=T1+T2，在正向旋转时， 0<s<1， T>0。

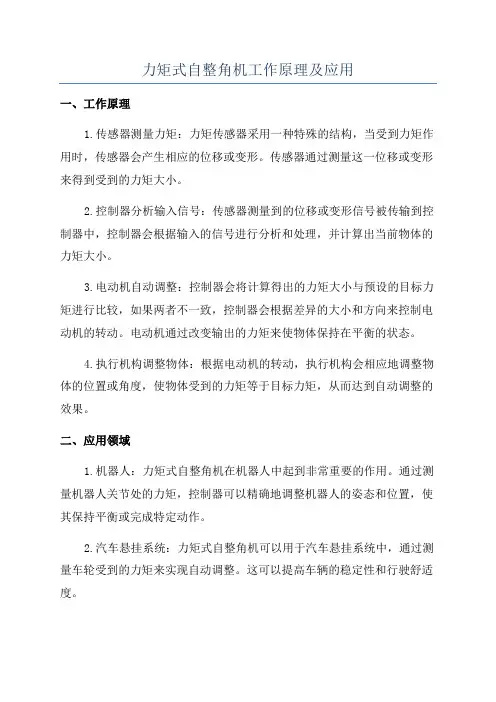

力矩式自整角机工作原理及应用一、工作原理1.传感器测量力矩：力矩传感器采用一种特殊的结构，当受到力矩作用时，传感器会产生相应的位移或变形。

传感器通过测量这一位移或变形来得到受到的力矩大小。

2.控制器分析输入信号：传感器测量到的位移或变形信号被传输到控制器中，控制器会根据输入的信号进行分析和处理，并计算出当前物体的力矩大小。

3.电动机自动调整：控制器会将计算得出的力矩大小与预设的目标力矩进行比较，如果两者不一致，控制器会根据差异的大小和方向来控制电动机的转动。

电动机通过改变输出的力矩来使物体保持在平衡的状态。

4.执行机构调整物体：根据电动机的转动，执行机构会相应地调整物体的位置或角度，使物体受到的力矩等于目标力矩，从而达到自动调整的效果。

二、应用领域1.机器人：力矩式自整角机在机器人中起到非常重要的作用。

通过测量机器人关节处的力矩，控制器可以精确地调整机器人的姿态和位置，使其保持平衡或完成特定动作。

2.汽车悬挂系统：力矩式自整角机可以用于汽车悬挂系统中，通过测量车轮受到的力矩来实现自动调整。

这可以提高车辆的稳定性和行驶舒适度。

3.航空航天领域：在航空航天领域中，力矩式自整角机可以应用于飞机和航天器的姿态控制。

它可以通过测量受到的力矩来调整飞机或航天器的姿态，并保持它们的稳定性和平衡。

4.医疗领域：力矩式自整角机可以应用于医疗设备中，如手术机器人和康复设备。

通过测量受到的力矩，可以帮助医生或康复师调整机器人或设备的姿态，准确地进行手术或康复治疗。

5.工业生产：力矩式自整角机还可以应用于工业生产中的自动化系统。

它可以通过测量工业设备受到的力矩，实现设备的自动调整和控制，提高生产效率和产品质量。

6.体育训练：力矩式自整角机可以应用于体育训练中，如体操、滑雪和击球运动等。

通过测量运动员受到的力矩，可以帮助教练和运动员调整姿态和动作，提高训练效果和竞技表现。

总之，力矩式自整角机通过测量物体受到的力矩并自动调整，可以应用于多个领域，实现力矩的精确测量和自动控制，提高系统的稳定性和性能。

自动控制元件 部分课后题答案第一章 直流伺服电动机1-1直流伺服电动机的电磁转矩和控制电流由什么决定？答：a ：由T em =C m ΦI a 知电磁转矩由每极磁通量和绕组电流大小决定。

b ：由T em =T 0 +T 2 =CmΦIa 控制电流由负载转矩(T 2)和空载转矩(T 0)大小决定。

1-2当直流伺服电动机的负载转矩恒定不变时，控制电压升高将使稳态的电磁转矩、控制电流、转速发生怎样的变化？为什么？答：a ：电磁转矩T em =T 0 +T 2可见电磁转矩也不变。

由T em =C m ΦI a 知控制电流I a 也不变b ：KeKtRaTem Ke Ua n -=知T em 不变可见U a 转速升高理想空载转速变大导致转速n 升高。

1-3已知一台直流电动机，其电枢额定电压Ua=110V ，额定运行时电枢电流Ia=0.4A ，转速n=3600rpm ，它的电枢电阻Ra=50欧姆，负载阻转矩To=15mN.m 。

试问该电动机额定负载转矩是多少？答：Ea= Ua- IaRa=110-0.4×50=90VEa=Ce Φn, Ce=0.105Cm Cm Φ=0.23836000.10590n 105.0=⨯=⨯Ea T em =T 0 +T 2=CmΦIa→T 2=CmΦIa -T 0 =0.40.238=0.0952-15×10-3=80.2mN.m 1-6当直流伺服电动机电枢电压、励磁电压不变时，如将负载转矩减少，试问此时电动机的电枢电流、电磁转矩、转速将怎样变化？并说明由原来的状态到新的稳态的物理过程。

答：磁转矩T em =T 0 +T 2可见T 2 ↓电磁转矩也↓。

由T em =C m ΦI a 知控制电流I a ↓Ea= Ua- IaRa 可见I a ↓知Ea↑，由Ea=Ce Φn 知Ea↑知n ↑第二章 直流测速发电机2-4某直流测速发电机，其电枢电压U=50V ，负载电阻R L =3000Ω，电枢电阻Ra=180Ω，转速n=3000rpm ，求该转速下的空载输出电压Uo 和输出电流Ia 。

自整角机工作原理一、什么是自整角机自整角机是一种用于金属加工中的机械设备，主要用于对金属材料进行角度修整和整形。

它能够精确地调整金属材料的角度，使其达到所需的要求。

自整角机广泛应用于机械制造、汽车制造、船舶制造等领域。

二、自整角机的组成部分自整角机由以下几个主要组成部分构成：1. 机架机架是自整角机的基础支撑结构，通常由坚固的钢材制成。

机架的稳定性和刚性对于自整角机的工作效果至关重要。

2. 主轴主轴是自整角机的核心部件，它通过电机驱动，并且具有可调节的转速。

主轴上安装有刀具，用于对金属材料进行切削和修整。

3. 刀具刀具是自整角机上用于切削和修整金属材料的工具。

常见的刀具有切削刀具、车削刀具等。

刀具的选择和使用对于自整角机的工作效果和加工质量有着重要的影响。

4. 控制系统控制系统是自整角机的重要组成部分，它通过对主轴的转速、刀具的位置和运动轨迹进行控制，实现对金属材料角度的精确调整。

控制系统通常由电气元件、传感器和计算机等设备组成。

三、自整角机的工作原理自整角机的工作原理可以简单概括为以下几个步骤：1. 材料夹持首先，需要将待加工的金属材料夹持在自整角机的工作台上。

夹持方式可以根据具体的加工要求选择，常见的夹持方式有机械夹持和液压夹持。

2. 刀具定位在金属材料夹持好之后，需要将刀具定位到待修整的角度位置。

刀具的定位可以通过手动调整或者自动控制实现，具体方式取决于自整角机的设计和配置。

3. 开始加工一切准备就绪后，可以开始加工了。

自整角机的控制系统会根据预设的参数，控制主轴的转速和刀具的运动轨迹，对金属材料进行切削和修整。

加工过程中，自整角机会根据实际情况对刀具的位置进行微调，以确保加工精度和质量。

4. 完成加工当金属材料达到预设的角度要求后，加工过程结束。

此时，需要停止主轴的转动，并将金属材料从夹持装置中取出。

四、自整角机的优势和应用自整角机具有以下几个优势：1.精度高：自整角机通过控制系统的精确调整，能够实现对金属材料角度的精确控制，加工精度高。

自整角机姓 名 李程 学 号 20096690 院、系、部 电气工程系 班级 方0910-6 完成时间2012年5月17日※※※※※※※※※ ※※※※ ※※※※※※※※※※※ 2009级控制电机摘要《控制电机》包括伺服电动机、测速发电机、自整角机、旋转变压器和步进电动机。

自整角机按其功能可分为力矩式自整角机和控制式自整角机。

力矩式自整角机通常用于角度传输的指示系统，即同步传递角位移或同步旋转系统，也就是小功率同步随动系统。

控制式自整角机主要用于由自整角机和伺服电动机构成的随动系统，其接收机不直接带负载，即不输出力矩。

力矩式用于同步指示系统；控制式用作测角元件。

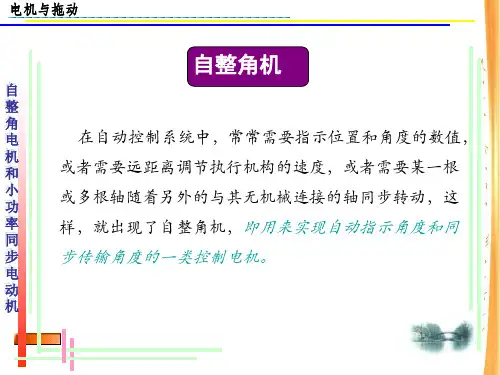

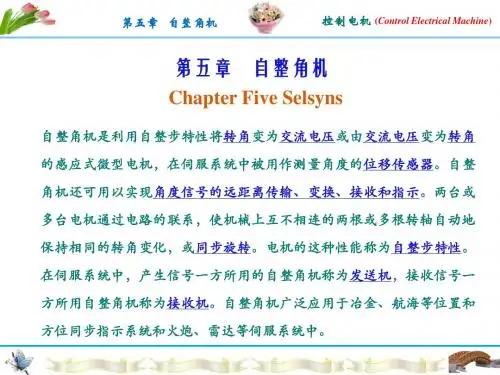

自整角机是利用自整步特性将转角变为交流电压或由转角变为转角的感应式微型电机，在伺服系统中被用作测量角度的位移传感器。
