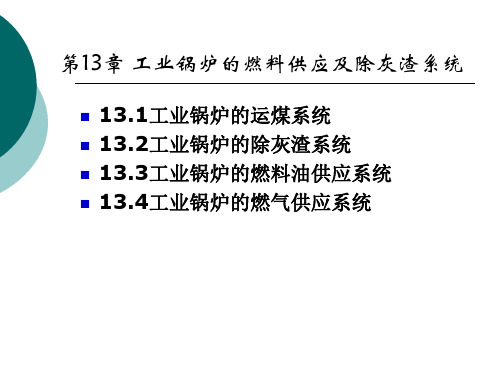

第13章 工业锅炉的燃料供应及除灰渣系统

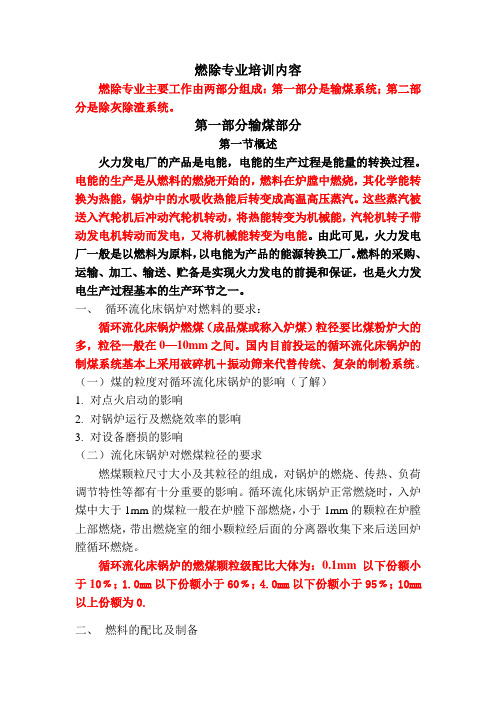

燃除专业培训内容燃除专业主要工作由两部分组成：第一部分是输煤系统；第二部分是除灰除渣系统。

第一部分输煤部分第一节概述火力发电厂的产品是电能，电能的生产过程是能量的转换过程。

电能的生产是从燃料的燃烧开始的，燃料在炉膛中燃烧，其化学能转换为热能，锅炉中的水吸收热能后转变成高温高压蒸汽。

这些蒸汽被送入汽轮机后冲动汽轮机转动，将热能转变为机械能，汽轮机转子带动发电机转动而发电，又将机械能转变为电能。

由此可见，火力发电厂一般是以燃料为原料，以电能为产品的能源转换工厂。

燃料的采购、运输、加工、输送、贮备是实现火力发电的前提和保证，也是火力发电生产过程基本的生产环节之一。

一、循环流化床锅炉对燃料的要求：循环流化床锅炉燃煤（成品煤或称入炉煤）粒径要比煤粉炉大的多，粒径一般在0—10mm之间。

国内目前投运的循环流化床锅炉的制煤系统基本上采用破碎机＋振动筛来代替传统、复杂的制粉系统。

（一）煤的粒度对循环流化床锅炉的影响（了解）1.对点火启动的影响2.对锅炉运行及燃烧效率的影响3.对设备磨损的影响（二）流化床锅炉对燃煤粒径的要求燃煤颗粒尺寸大小及其粒径的组成，对锅炉的燃烧、传热、负荷调节特性等都有十分重要的影响。

循环流化床锅炉正常燃烧时，入炉煤中大于1mm的煤粒一般在炉膛下部燃烧，小于1mm的颗粒在炉膛上部燃烧，带出燃烧室的细小颗粒经后面的分离器收集下来后送回炉膛循环燃烧。

循环流化床锅炉的燃煤颗粒级配比大体为：0.1mm以下份额小于10﹪；1.0mm以下份额小于60﹪；4.0mm以下份额小于95﹪；10mm 以上份额为0.二、燃料的配比及制备(一)煤种混配与掺烧1.配煤的必要性：配煤就是通过精确的采样、计量和在线分析等检测系统，把几种煤均匀混合配比，使其达到一定的规格，在保证锅炉技术要求的情况下，最大限度的提高经济效益，保证电厂的正常运行和满足环保要求。

配煤可在煤矿、贮煤场、煤仓及混煤设施中进行。

锅炉配煤掺烧有四个目的：（1）技术性要求。

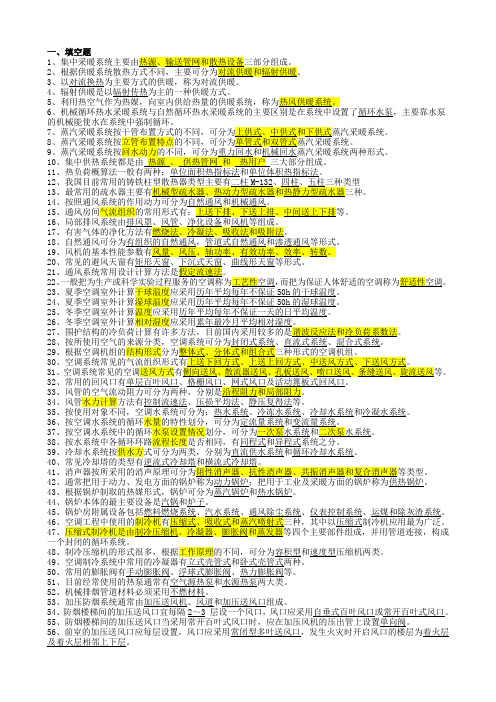

一、填空题1、集中采暖系统主要由热源、输送管网和散热设备三部分组成。

2、根据供暖系统散热方式不同，主要可分为对流供暖和辐射供暖。

3、以对流换热为主要方式的供暖，称为对流供暖。

4、辐射供暖是以辐射传热为主的一种供暖方式。

5、利用热空气作为热媒，向室内供给热量的供暖系统，称为热风供暖系统。

6、机械循环热水采暖系统与自然循环热水采暖系统的主要区别是在系统中设置了循环水泵，主要靠水泵的机械能使水在系统中强制循环。

7、蒸汽采暖系统按干管布置方式的不同，可分为上供式、中供式和下供式蒸汽采暖系统。

8、蒸汽采暖系统按立管布置特点的不同，可分为单管式和双管式蒸汽采暖系统。

9、蒸汽采暖系统按回水动力的不同，可分为重力回水和机械回水蒸汽采暖系统两种形式。

10、集中供热系统都是由热源、供热管网和热用户三大部分组成。

11、热负荷概算法一般有两种：单位面积热指标法和单位体积热指标法。

12、我国目前常用的铸铁柱型散热器类型主要有二柱M-132、四柱、五柱三种类型13、最常用的疏水器主要有机械型疏水器、热动力型疏水器和热静力型疏水器三种。

14、按照通风系统的作用动力可分为自然通风和机械通风。

15、通风房间气流组织的常用形式有：上送下排、下送上排、中间送上下排等。

16、局部排风系统由排风罩、风管、净化设备和风机等组成。

17、有害气体的净化方法有燃烧法、冷凝法、吸收法和吸附法。

18、自然通风可分为有组织的自然通风，管道式自然通风和渗透通风等形式。

19、风机的基本性能参数有风量、风压、轴功率、有效功率、效率、转数。

20、常见的避风天窗有矩形天窗、下沉式天窗、曲线形天窗等形式。

21、通风系统常用设计计算方法是假定流速法。

22、一般把为生产或科学实验过程服务的空调称为工艺性空调，而把为保证人体舒适的空调称为舒适性空调。

23、夏季空调室外计算干球温度应采用历年平均每年不保证50h的干球温度。

24、夏季空调室外计算湿球温度应采用历年平均每年不保证50h的湿球温度。

图书基本信息书名：<<火力发电设备技术手册（第4卷）>>13位ISBN编号：978711106048210位ISBN编号：7111060482出版时间：1998-04出版时间：机械工业出版社作者：中国动力工程学会 编版权说明：本站所提供下载的PDF图书仅提供预览和简介，请支持正版图书。

更多资源请访问：内容概要 火力发电设备技术手册是一套系统概括火力发电设备各专业技术主要内容的技术工具书。

全套手册总结了我国80年代以来发展火力发电设备的实践经验，内容丰富、实用，技术先进。

全套手册共分锅炉、汽轮机、自动控制、火电站系统与辅机等四卷。

《火力发电设备技术手册：火电站系统与辅机（第4版）》是第四卷系统与辅机。

主要内容包括火力发电厂的热力系统、辅助汽水系统、汽轮机旁路系统、燃料输送系统、煤粉制备系统、锅炉烟风道系统、除灰渣系统、凝汽设备、给水加热设备、给水除氧设备、给水处理设备、煤粉制备设备、吹灰除尘除灰设备、电站风机、电站用泵、电站阀门以及辅机的主要制造工艺等。

《火力发电设备技术手册：火电站系统与辅机（第4版）》主人为从事火力发电行业设计、制造、运行、科研和管理方面的科技人员查阅使用，也可供有关的高等学校师生参考。

书籍目录前言编辑说明第一章 总论第一节 火力发电厂的基本任务第二节 火力发电厂的主要生产系统第二章 火力发电厂的热力系统第一节 概论第二节 主蒸汽和再热蒸气管道系统第三节 给水管路系统第四节 给水回热系统第五节 给水除氧系统第三章 辅助汽水系统第一节 补给水系统第二节 疏水系统第三节 锅炉排污系统第四节 冷却水系统第五节 辅助蒸汽系统第六节 辅助冷却水系统第七节 热电厂的供热系统第四章 汽轮机旁路系统第一节 概论第二节 基本原理和功能第三节 系统造型第四节 系统容量第五节 控制执行机构第六节 系统布置第七节 系统运行第五章 燃料输送系统……第六章 煤粉制备系统第七章 锅炉烟、风道系统第八章 除灰渣系统第九章 凝汽设备第十章 给水加热设备第十一章 给水除氧设备第十二章 给水处理设备第十三章 煤粉制备设备第十四章 吹灰、除尘、除灰渣设备第十五章 电站风机第十六章 电站用泵第十七章 电站阀门第十八章 辅机的主要制造工艺版权说明本站所提供下载的PDF图书仅提供预览和简介，请支持正版图书。

锅炉司炉工培训教学大纲一、培训对象及目标为达到锅炉的安全操作的需要，提高司炉工人安全操作技术水平，本培训班的培训目标是通过讲授锅炉原理、操作和安全技术，使司炉工在操作方面达到安全操作上岗应知应会水平，在安全方面培养预防、判断如何处理事故的能力，从而提高安全操作的技能以便更好地在实际工作中运用，保证锅炉安全运行。

二、基本条件1、男女年满十八周岁。

女年满五十五周岁、男年满六十周岁的人员不予受理。

2、身体健康，无妨碍从事本工种作业的疾病和生理缺陷者。

三、培训要求通过学习，使参加培训的人员达到1、了解锅炉的结构、原理2、熟知锅炉燃烧、燃烧器的特点3、基本掌握锅炉参数、锅炉的运行和故障处理4、了解锅炉的事故和处理5、基本掌握锅炉水处理的方法。

四、培训教学计划鉴于总的培训时间安排较短在课程设置上只能摘其主要内容讲授其余内容有待学员参考教材联系实际自修。

教学内容及学时分两部分进行，一部分理论课时，另一部分实际操作技能课时，具体如下理论课时理论课时安排|序号授课内容学时时间备注1 锅炉概述 4 1天2 锅炉热工基础 33 锅炉燃料与燃烧 14 锅炉结构8 1天5 锅炉燃烧设备 1 半在6 锅炉安全附件及仪表 27 锅炉附属设备 18 锅炉水处理 4 1天9 工业锅炉运行与保养 410 有机热载体锅炉的运行 4 1天11 锅炉事故与锅炉常见缺陷 412 锅炉房安全管理 4 1天13 工业锅炉节能减排 214 相关法规简介 2合计40 5天实际操作技能课时: （16学时）锅炉培训司炉工培训教学大纲第一章锅炉概述（一）锅炉定义及锅炉系统（二）锅炉的工作过程（三）锅炉的分类（四）锅炉主要技术指标（五）锅炉型号表示方法第二章锅炉热工基础（一）锅炉传热（二）水和水蒸汽及其他工质性质（三）锅炉水循环第三章锅炉燃料与燃烧（一）炮的化学成分与性质（二）液体燃料（三）气体燃料（四）燃料的燃烧过程（五）锅炉的燃烧方式第四章锅炉结构（一）锅炉受热面（二）常见锅炉结构和燃烧过程第五章锅炉燃烧设备（一）燃煤锅炉燃煤设备（二）燃油、燃气锅炉燃煤设备（三）电加热锅炉、第六章锅炉安全附件及仪表（一）锅炉安全阀（二）锅炉压力表、水位表（三）锅炉排污（四）锅炉安全保护装置第七章锅炉附属设备（一）燃料供应设备（二）通风设备（三）给水设备（四）除灰渣设备和烟气净化设备第八章锅炉水处理、（一）工业锅炉用水与天然气简介（二）工业锅炉用水评价指标及水质标准（三）工业锅炉水处理（四）锅炉水垢第九章工业锅炉运行与保养（一）锅炉的启动（二）锅炉运行中的监督与调整（三）热水锅炉的安全运行（四）锅炉停炉及停炉后的保养第十章有机热载体锅炉的运行（一）有机热载体系统设备（二）有机热载体锅炉运行（三）有机热载体相关知识（四）有机热体炉事故现象，事故原因分析及事故预防措施第十一章锅炉事故与锅炉常见缺陷（一）锅炉事故（二）锅炉常见缺陷（三）锅炉爆炸事故的分析和预防第十二章锅炉房安全管理（一）锅炉房安全管理的基本要求（二）特种设备事故（三）在用锅炉常用法规第十三章工业锅炉节能减排（一）锅炉能效测试和锅炉经济运行指示（二）锅炉各项热损失及其影响因素（三）工业锅炉节能措施与方法（四）供热系统余热回收利用技术（五）锅炉燃煤产物与大气污染物排放控制指标、（六）锅炉噪声的控制附录一特种设备安全法。

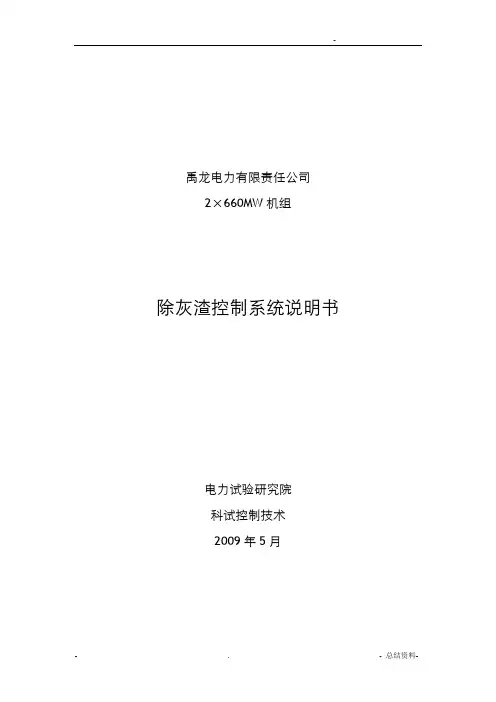

禹龙电力有限责任公司2×660MW机组除灰渣控制系统说明书电力试验研究院科试控制技术2009年5月批准：审定：审核：编写：目录一.省煤器部分 (4)二.一电场#1~#4MD泵部分 (5)三.一电场#5~#8MD泵部分 (5)四.二电场#1~#4MD泵部分 (6)五.二电场#5~#8MD泵部分 (7)六.三电场部分 (8)七.四电场部分 (9)八.五电场部分 (10)九.灰斗气化风机和电加热器 (11)十.除渣部分 (12)十一.石子煤部分 (13)十二.除灰空压机部分 (13)十三.灰库部分 (14)注意：本文叙述的所有顺控、保护、联锁定值仅供参考。

现场整定应以生产单位编制并批准生效的定值清单为准。

系统经现场整定且试验合格后，方可投入使用。

一.省煤器部分系统设备主要包括：(1)入口圆顶阀(#1、#2、#3、#4、#5、#6)(2)主输送进气阀、辅助进气阀(3)出口旁路进气阀(4)出口浓度稳定器气控阀1、入口圆顶阀开/关允许2、主输送进气阀、辅助进气阀开/关允许3、出口旁路进气阀手动单操4、出口浓度稳定器气控阀手动单操5、自动控制（同一电场的5~8泵）二.一电场#1~#4MD泵部分系统设备主要包括：(1)入口及排气圆顶阀(#1、#2、#3、#4)(2)输送空气阀(3)左侧出口补气阀1、入口及排气圆顶阀开/关允许2、输送空气阀开/关允许3、左侧出口补气阀手动单操4、自动控制三.一电场#5~#8MD泵部分系统设备主要包括：(1)入口及排气圆顶阀(#5、#6、#7、#8)(2)输送空气阀(3)右侧出口补气阀1、入口及排气圆顶阀开/关允许2、输送空气阀开/关允许3、右侧出口补气阀手动单操4、自动控制（同省煤器）四.二电场#1~#4MD泵部分系统设备主要包括：(1)入口及排气圆顶阀(#1、#2、#3、#4)(2)输送空气阀(3)左侧管路圆顶阀1、入口及排气圆顶阀开/关允许2、输送空气阀开/关允许3、左侧管路圆顶阀手动单操4、自动控制5、比例调节二电场#1~#4MD泵、二电场#5~#8MD泵、三电场、四电场、五电场由于共用一条输灰管道，同一时间只能有一列在输灰，当该电场的输灰比例设定次数到时，才进入下一电场的输灰。

锅炉房主要系统简介1 锅炉概述1.1锅炉简介锅炉利用燃料燃烧放出的热量生产热水和蒸汽，是一种将燃料的化学能转化为热能的设备。

“锅”指盛水或汽的部分，其作用是吸收燃料放出的热量并传给水，产生水蒸气；“炉”指燃料和烟气流通的通道，其作用是使燃料与空气混合、燃烧并释放出热量。

锅炉中产生的热水或蒸汽可直接为工业生产和人民生活服务，可用以工业加热、烘干、蒸煮、消毒等，也还可供给用户用以采暖、空调、通风、制冷，我们把用于此种用途的锅炉称为供热锅炉或工业锅炉。

此外，锅炉产生的蒸汽也可通过蒸汽动力装置转换为机械能，或再通过发电机将机械能转换为电能，此种用途的锅炉称之为动力锅炉。

热水锅炉主要用于生活，工业生产中也有少量应用。

蒸汽锅炉常简称为锅炉，多用于火电站、船舶、机车和工矿企业。

1.2锅炉分类锅炉的分类方法很多，可以按锅炉的用途分，也可以按锅炉的结构、燃料种类分，还可以按水循环形式、压力分类。

1、按锅炉用途分类锅炉可以作为热能动力锅炉和供热锅炉。

动力锅炉包括电站锅炉、船舶锅炉和机车锅炉等，相应用于发电、船舶动力和机车动力。

供热锅炉包括蒸汽锅炉、热水锅炉、热管锅炉、热风炉和载热体加热炉等，相应地得到蒸汽、热水。

热风和载热体等。

2、按锅炉本体结构分类按锅炉结构分，主要分为火管锅炉和水管锅炉。

火管锅炉包括立式锅炉和卧式锅炉，水管锅炉包括横水管锅炉和竖水管锅炉。

3、按锅炉用燃料种类分类按锅炉用燃料种类分类为燃煤锅炉、燃油锅炉和燃气锅炉以及燃煤锅炉的升级技术，油气炉的替代产品---煤粉锅炉，煤气双用锅炉等。

燃煤锅炉按燃烧方式可以分为层燃锅炉、室燃锅炉和沸腾锅炉。

最新燃料为醇基燃料锅炉，他将大大减少燃煤锅炉对大气环境的污染。

4、按锅炉容量分类蒸发量小于20t/h的称为小型锅炉、蒸发量大于75t/h的称为大型锅炉，蒸发量介于两者之间的称为中型锅炉。

5、按锅炉压力分类2.5MPa以下的锅炉称为低压锅炉，6.0MPa以上的称为高压锅炉，压力介于两者之间的称为中压锅炉。
