钻孔、铰孔、镗孔

车削加工中钻孔、镗孔和铰孔的质量问题及解决方案摘要：套类零件的车削比轴类零件的车削难度要高，在套类零件车削的过程中，我们会碰到很多零件质量的问题，比如钻孔时孔径偏大或歪斜，镗孔时孔的粗糙度不够理想，铰孔时精度达不到要求，本篇文章介绍钻孔、镗孔及铰孔的质量问题进行分析，从而制定出改进与提高套类零件质量的具体措施。

通过理论教学，使学生掌握套类零件在车削加工中钻孔、镗孔及铰孔的质量问题，为解决问题提供积极方案，有一定的实践意义。

关键词：车削特点问题分析解决方案套类零件车削时，切削情况不能用视力来观察；孔径大小限制刀杆的截面，特别是加工孔径小、长度长的孔，刀杆刚性不足；切屑排出不易，测量套类零件，尤其是测量小孔更加困难。

一、钻孔问题1.孔钻偏歪：问题分析：（1）工件端面没有车平或者有凸台；（2）车平后第二次装夹时工件端面与轴线不垂直；（3）车床装夹钻头的尾座磨损中心降低或者与主轴轴线产生偏移；（4）钻头刚度不好，初钻时手动进给量过大；（5）钢材质量不好，工件内部有硬块。

解决方案：（1）钻孔前必须先车平端面，不能留有中心余头；（2）第二次装夹时校正工件；（3）修配调整车床尾座中心高度并与主轴的同轴；（4）选用较短的钻头或先用中心钻钻中心孔定位导向，初钻时宜采用高速小走刀，或用档铁支顶防止钻头摆动；（5）降低主轴转速，减小进给量；问题2.钻孔直径偏大超差问题分析：（1）由于粗心大意把钻头直径选错，或者选用的钻头过大余量太小；（2）钻头刃磨时切削刃一边长一边短不对称；（3）钻头在钻削时摆动。

解决方案（1）看清图纸，选取的钻头直径需作检查，选用小一点钻头，加大钻削余量。

（2）刃磨钻头必须使切削刃对称，横刃要通过轴心线；（3）初钻时可用档铁支顶钻头头部，防止摆动，并要保证钻头锥柄的配合良好。

问题3.钻孔后孔壁粗糙问题分析：（1）钻头使用过久磨损不锋利；（2）手动进给量过大或不均匀；（3）切削液供应不足或者性能差；（4）排屑不畅，切屑堵塞了螺旋槽；解决方案（1）刃磨钻头，保持钻头锋利；（2）提高钻孔技能，手动进给均匀；（3）随时注意切削液的浇注情况，保持切削液通畅；（4）钻头经常退出到孔外，清除切屑，保持螺旋槽排屑通畅。

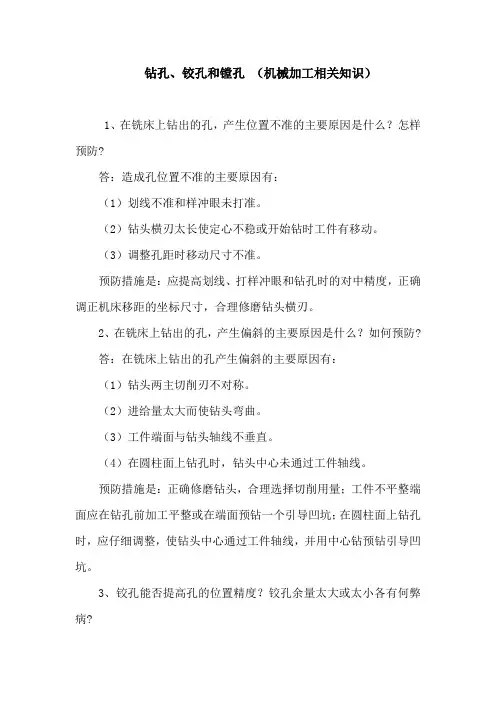

钻孔、铰孔和镗孔（机械加工相关知识）1、在铣床上钻出的孔，产生位置不准的主要原因是什么？怎样预防?答：造成孔位置不准的主要原因有：（1）划线不准和样冲眼未打准。

（2）钻头横刃太长使定心不稳或开始钻时工件有移动。

（3）调整孔距时移动尺寸不准。

预防措施是：应提高划线、打样冲眼和钻孔时的对中精度，正确调正机床移距的坐标尺寸，合理修磨钻头横刃。

2、在铣床上钻出的孔，产生偏斜的主要原因是什么？如何预防?答：在铣床上钻出的孔产生偏斜的主要原因有：（1）钻头两主切削刃不对称。

（2）进给量太大而使钻头弯曲。

（3）工件端面与钻头轴线不垂直。

（4）在圆柱面上钻孔时，钻头中心未通过工件轴线。

预防措施是：正确修磨钻头，合理选择切削用量；工件不平整端面应在钻孔前加工平整或在端面预钻一个引导凹坑；在圆柱面上钻孔时，应仔细调整，使钻头中心通过工件轴线，并用中心钻预钻引导凹坑。

3、铰孔能否提高孔的位置精度？铰孔余量太大或太小各有何弊病?答：由于铰削余量较小，而铰刀在装夹后的刚性又差，加之铰刀又用切削刃的导向部分以铰削前的孔加工表面导向定位，均匀地切去余量，因此铰孔不能提高孔的位置精度。

铰孔时余量太小，往往不能把上道工序所留下的加工痕迹全部铰去；余量太大，会使孔的铰削精度降低，表面粗糙度变粗，同时会使铰刀寿命降低。

4、在铣床上镗孔，孔的尺寸公差、表面粗糙度及孔距精度分别可达多少?答：在铣床上镗孔，孔的尺寸公差一般可达IT7~IT8；表面粗糙度值可达Ra0.33~0.8μm；孔距精度一般可控制在0.05mm左右。

5、若铣床主轴轴线与工作台台面不垂直，对镗孔质量有何影响？在立铣上镗好孔后退刀时，为什么要使刀尖指向操作者?答：若铣床主轴轴线与工作台台面不垂直，镗出的孔会产生歪斜或成椭圆。

在立铣上镗好孔后退刀时，应使刀尖指向操作者，即与床身反向。

这样在退刀时，可以利用工作台下降时的外倾，而不致使刀尖在孔壁上拉出刀痕，影响孔的表面质量。

6、在铣床上镗削单孔时，调整镗孔位置的方法有哪几种？试述用碰镗杆法调整的步骤。

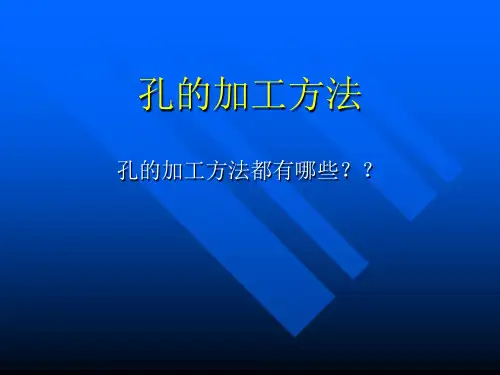

孔的加工方法有哪些孔的加工方法有很多种，下面将逐一介绍其中一些较为常见和常用的方法。

一、钻孔。

钻孔是最基本、最常见的孔加工方法之一。

钻孔的主要工具是钻，通常是使用手动或机械钻来实现。

钻孔可以用于加工各种材料，如金属、木材和塑料等。

钻孔可分为常规钻孔和深孔钻孔。

常规钻孔主要用于加工孔径较小的孔洞，而深孔钻孔则用于加工深孔孔洞。

二、镗孔。

镗孔是一种通过旋转刀具来加工孔洞的方法。

这种方法主要用于加工较大直径或较大长度的孔洞。

镗孔的刀具称为镗刀，它与被加工的孔洞有几乎相同的形状和尺寸。

镗孔通常分为手动镗孔和机械镗孔两种方式，在机械镗孔中，有进给镗孔和振动镗孔等不同的方式。

三、铰孔。

铰孔是一种用于加工内螺纹孔和螺旋槽孔的方法。

这种方法主要通过铰刀进行加工，铰孔可以将孔洞加工成不同规格的螺纹或槽。

铰孔的方式有手动铰孔和机械铰孔两种。

四、扩孔。

扩孔是通过专用的工具对已经存在的孔洞进行加工，使其直径变大的方法。

这种方法通常用于调整孔洞的尺寸或加工锥形孔洞。

扩孔的工具有扩孔钻、扩孔机等。

五、插孔。

插孔是通过插削和切削来加工孔洞的方法。

这种方法通常用于加工较大直径和深度的孔洞。

插孔使用的刀具通常为铣刀或孔镗刀。

插孔可分为轮廓插孔和径向插孔两种方式。

六、滚花孔。

滚花孔是通过滚花刀具沿孔壁进行旋转来加工出带有滚花形状的孔洞。

这种方法主要用于装饰和美化材料表面。

七、激光孔加工。

激光孔加工是一种利用激光器对材料进行烧蚀来加工孔洞的方法。

这种方法通常用于加工高硬度和高耐磨材料，如金属合金和陶瓷等。

八、放电加工。

放电加工是一种利用电火花放电的方式加工孔洞的方法。

这种方法通常用于加工硬度较高的材料，如工具钢和硬质合金等。

九、冲孔。

冲孔是一种利用冲压机械对材料进行冲压，形成孔洞的方法。

这种加工方法通常适用于薄板材料，如金属板和塑料片等。

总之，孔的加工方法有很多种，每种方法都有其适用的材料和特定的加工需求。

在实际应用中，可以根据具体情况选择合适的孔加工方法来进行加工。

孔加工方法的工艺特点孔加工方法是一种用来加工材料中的孔洞或空腔的一种工艺。

根据加工的要求和材料的性质，可以选择不同的孔加工方法。

下面我将详细介绍孔加工方法的工艺特点。

首先，孔加工方法有多种。

常见的孔加工方法包括钻孔、扩孔、镗孔、铰孔、攻丝、钻镗孔、沉头孔等。

每种孔加工方法都有其独特的特点和适用范围。

钻孔是最常用的孔加工方法之一，一般用来加工较小直径的孔。

钻孔具有速度快、加工精度高、孔壁光洁等特点。

适用于加工金属、塑料、木材等材料。

钻孔时需要使用切削液来降低加工温度，提高切削效果。

在钻孔时，应注意选择合适的几何参数和切割速度，以避免切削力过大和切削震荡。

扩孔是一种用来加工比原孔直径大的孔的孔加工方法。

扩孔具有速度快、加工精度高、孔壁光洁等特点。

适用于加工一些需要拓宽孔径的材料。

扩孔时需要注意加工过程中的切削力和切割震荡，选择合适的切削速度和进给速度。

镗孔是一种用来加工较大孔径和较高精度的孔的孔加工方法。

镗孔具有加工精度高、孔壁光洁等特点。

适用于加工孔径较大的零件。

镗孔时需要注意加工后的孔径精度和圆度，保持切削稳定，以获得良好的加工质量。

铰孔是一种用来加工螺纹孔的孔加工方法。

铰孔具有速度快、加工精度高、孔壁光洁等特点。

适用于加工螺纹孔。

铰孔时需要注意选择合适的铰孔工具，并使用适当的切削液，以降低切削温度，提高切削效果。

攻丝是一种用来加工内螺纹的孔加工方法。

攻丝具有速度快、加工精度高、孔壁光洁等特点。

适用于加工内螺纹。

攻丝时需要选择合适的攻丝工具，并使用适当的切削液，以降低切削温度，提高切削效果。

钻镗孔是一种用来加工孔径较大和孔深较大的孔的孔加工方法。

钻镗孔具有加工精度高、孔壁光洁等特点。

适用于加工孔径较大的孔。

钻镗孔时需要注意切削过程中的切削力和切割震荡，选择合适的切削速度和进给速度。

沉头孔是一种用来加工带有沉头的孔的孔加工方法。

沉头孔具有孔底平整、孔口光洁等特点。

适用于加工需要孔底平整的材料。

沉头孔时需要注意沉头的深度和尺寸，以获得良好的孔底质量。

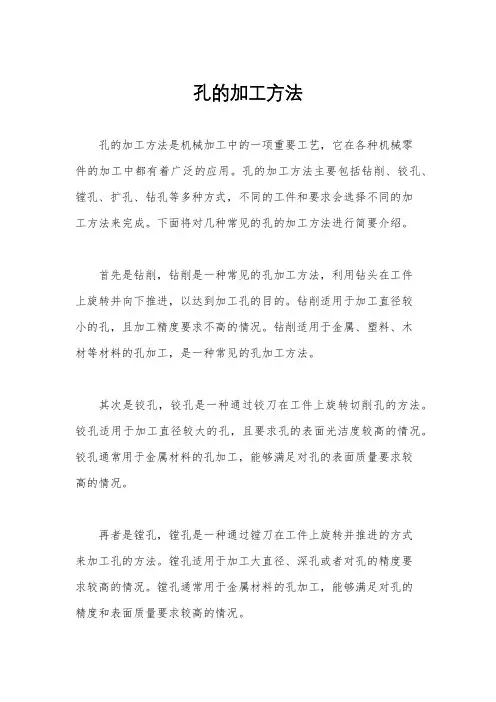

孔的加工方法孔的加工方法是机械加工中的一项重要工艺，它在各种机械零件的加工中都有着广泛的应用。

孔的加工方法主要包括钻削、铰孔、镗孔、扩孔、钻孔等多种方式，不同的工件和要求会选择不同的加工方法来完成。

下面将对几种常见的孔的加工方法进行简要介绍。

首先是钻削，钻削是一种常见的孔加工方法，利用钻头在工件上旋转并向下推进，以达到加工孔的目的。

钻削适用于加工直径较小的孔，且加工精度要求不高的情况。

钻削适用于金属、塑料、木材等材料的孔加工，是一种常见的孔加工方法。

其次是铰孔，铰孔是一种通过铰刀在工件上旋转切削孔的方法。

铰孔适用于加工直径较大的孔，且要求孔的表面光洁度较高的情况。

铰孔通常用于金属材料的孔加工，能够满足对孔的表面质量要求较高的情况。

再者是镗孔，镗孔是一种通过镗刀在工件上旋转并推进的方式来加工孔的方法。

镗孔适用于加工大直径、深孔或者对孔的精度要求较高的情况。

镗孔通常用于金属材料的孔加工，能够满足对孔的精度和表面质量要求较高的情况。

此外还有扩孔和钻孔等加工方法，它们分别适用于不同的工件和加工要求。

扩孔适用于将已有的孔扩大到所需的直径，通常通过扩孔刀具来完成；而钻孔则是一种通过钻头在工件上旋转并向下推进来加工孔的方法，适用于加工直径较小、深度较浅的孔。

总的来说，孔的加工方法是机械加工中的重要工艺，不同的加工方法适用于不同的工件和加工要求。

在实际生产中，需要根据具体的工件和加工要求来选择合适的孔的加工方法，以确保加工效率和加工质量。

同时，加工人员需要熟练掌握各种孔的加工方法的操作技巧，以确保加工过程顺利进行。

希望本文能够对读者对孔的加工方法有所帮助。

关于钻孔、扩孔、较孔、镇孔的区别一、钻孔与扩孔1.钻孔钻孔是在实心材料上加工孔的第一道工序，钻孔直径一般小于80mm。

钻孔加工有两种方式：一种是钻头旋转；另一种是工件旋转。

上述两种钻孔方式产生的误差是不相同的，在钻头旋转的钻孔方式中，由于切削刃不对称和钻头刚性不足而使钻头引偏时，被加工孔的中心线会发生偏斜或不直，但孔径基本不变；而在工件旋转的钻孔方式中则相反，钻头引偏会引起孔径变化，而孔中心线仍然是直的。

常用的钻孔刀具有：麻花钻、中心钻、深孔钻等，其中最常用的是麻花钻，其直径规格为飨1~∂80mm0由于构造上的限制，钻头的弯曲刚度和扭转刚度均较低，加之定心性不好，钻孔加工的精度较低，一般只能达到IT13~IT11；表面粗糙度也较大，Ra 一般为50~12.5μm;但钻孔的金属切除率大，切削效率高。

钻孔主要用于加工质量要求不高的孔，例如螺栓孔、螺纹底孔、油孔等。

对于加工精度和表面质量要求较高的孔，则应在后续加工中通过扩孔、较孔、锋孔或磨孔来达到。

2.扩孔扩孔是用扩孔钻对已经钻出、铸出或锻出的孔作进一步加工，以扩大孔径并提高孔的加工质量扩孔加工既可以作为精加工孔前的预加工也可以作为要求不高的孔的最终加工。

扩孔钻与麻花钻相似，但刀齿数较多，没有横刃。

与钻孔相比，扩孔具有下列特点：（1）扩孔钻齿数多（3~8个齿）、导向性好，切削比较稳定；（2）扩孔钻没有横刃，切削条件好；（3）加工余量较小，容屑槽可以做得浅些，钻芯可以做得粗些，刀体强度和刚性较好。

扩孔加工的精度一般为ITII-ITI O级，表面粗糙度Ra为12.5~6.30扩孔常用于加工直径小于。

10θ∞m的孔。

在钻直径较大的孔时（D≥30mm）,常先用小钻头（直径为孔径的0.5~0.7倍）预钻孔，然后再用相应尺寸的扩孔钻扩孔，这样可以提高孔的加工质量和生产效率。

扩孔除了可以加工圆柱孔之外，还可以用各种特殊形状的扩孔钻（亦称钱钻）来加工各种沉头座孔和钩平端面示。

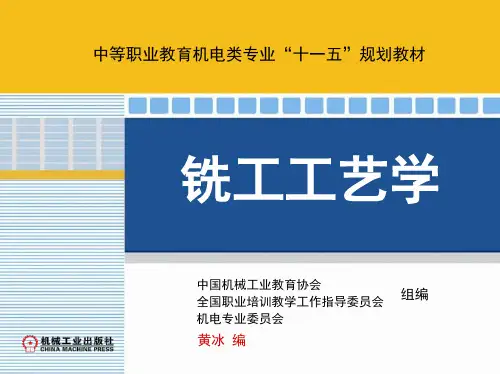

教案课程名称：《铣工工艺与技能训练》课程名称：《铣工工艺与技能训练》课程名称：《铣工工艺与技能训练》教学过程及内容提要时间分配及备注钻孔方法在实体材料上用钻头加工孔的方法称为钻孔。

在铣床上，一般使用麻花钻来钻削中、小型工件上的孔和相互位置不太复杂的孔系。

1.孔加工刀具1）麻花钻麻花钻是一种形状复杂的孔加工刀具，如图9-1所示。

它的应用十分广泛，常用来钻削精度较低和表面粗糙度要求不高的孔。

用高速钢钻头加工的孔精度可达IT13～IT11，表面粗糙度可达Ra2.5~6.3μm；用硬质合金钻头加工的孔精度可达IT11～IT10，表面粗糙度可达Ra12.5~3.2μm。

标准麻花钻主要由切削部分、导向部分和刀柄三部分组成。

钻头切削部分由它的切削刃和横刃作为刀具在起切削作用。

导向部分在切削过程中能保持钻头正直的钻削方向，同时具有修光孔壁的作用，并且是切削的后备部分。

刀柄用来夹持和传递钻孔时所需的扭矩和轴向力。

麻花钻上的沟槽起排屑的作用。

2）中心钻中心钻用于孔加工的预制精确定位，引导麻花钻进行孔加工，可以减小误差。

中心钻有A型和B型两种型式。

A型是不带护锥的中心钻，B型是带护锥的中心钻。

加工直径d=1~10 mm的中心孔时，通常采用不带护锥的中心钻，即A型。

A型中心孔只有60°锥孔；工序较长、精度要求较高的工件，一般采用带护锥的中心钻，即B型。

B型中心孔外端有120°锥面，又称保护锥面，用以保护60°锥孔的外缘不被碰坏。

课程名称：《铣工工艺与技能训练》教学过程及内容提要时间分配及备注3）深孔钻一般情况下，孔深与孔径的比值为5～10的孔称为深孔。

加工深孔可用深孔钻。

常用的深孔钻主要有外排屑深孔钻（如枪钻，见图9-3）和内排屑深孔钻（如喷吸钻等等），这里不具体介绍。

深孔加工时会产生以下不利因素：1 不易观测刀具切削情况，只能用听声音及看切屑等手段来判断刀具磨钝情况。

2 切削热不易传散，须采用有效冷却方式。

深孔加工方法范文深孔加工是一种应用广泛的金属加工方法，广泛应用于汽车、航空航天、工程机械等领域。

它可以用来处理各种形状和尺寸的工件，包括圆柱形、锥形、孔内挤压等特殊形状的工件。

深孔加工方法根据加工原理的不同可以分为钻孔、铰孔、镗孔和枪钻孔等。

1. 钻孔方法：钻孔是最常用的深孔加工方法之一，它使用钻头钻削工件表面，从而形成孔洞。

在钻孔过程中，钻头通过旋转方式将工件材料切削除去，同时冷却液被注入以冷却刀具和工件表面。

钻孔方法适用于直径小于50mm、深度小于1000mm的孔洞加工。

2. 铰孔方法：铰孔是利用铰刀在工件表面上旋转切削的方法。

与钻孔不同的是，铰孔是利用多个切削刃在工件表面上连续运动，从而形成孔洞。

铰孔方法适用于直径小于250mm、深度小于3000mm的孔洞加工。

4. 枪钻孔方法：枪钻孔是一种特殊的深孔加工方法，其原理是通过不断移动钻头相对工件进行加工。

枪钻头通常配有高压冷却液供应系统，以减少加工热影响和保护刀具。

枪钻孔方法适用于直径小于100mm、深度大于500mm的孔洞加工。

在深孔加工中，刀具的选择对于加工效果和质量至关重要。

通常情况下，硬质合金材料的刀具更适合深孔加工，因为它具有较高的硬度和耐磨性。

此外，冷却液的使用也是重要的，冷却液可以减少加工过程中的摩擦和热量，提高加工效率和刀具寿命。

总结起来，深孔加工方法是一种重要的金属加工技术，可以用于加工各种形状和尺寸的工件。

各种深孔加工方法根据加工原理的不同，有钻孔、铰孔、镗孔和枪钻孔等。

在深孔加工过程中，刀具的选择和冷却液的使用对于加工效果和质量起着重要作用。

随着技术的不断发展，深孔加工方法也将继续完善和改进，以满足不断增长的加工需求。

盲孔加工方法及刀具设计盲孔加工是一种常见的加工方法，在制造业中得到广泛应用。

随着制造业的不断发展，盲孔加工的质量和效率也得到了不断提高。

本文将介绍盲孔加工的方法和刀具设计。

一、盲孔加工方法盲孔加工是指加工过程中，切削刃无法完全穿透工件，而形成盲孔的加工方法。

盲孔加工通常采用钻孔、铰孔、镗孔等方法，常用于制造机器零件、汽车零件、模具等。

1. 钻孔法钻孔法是最常见的盲孔加工方法之一。

该方法通过钻头在工件上旋转切削，使刀具在工件内部形成一个孔洞。

钻孔法可以通过提高钻头的旋转速度和切削深度来加快加工效率。

2. 铰孔法铰孔法是一种在孔底形成角度的加工方式。

通过将工件放在铰孔机床上，并使用多刃铰刀进行旋转切削，使铰刀形成孔底角度。

铰孔法的优点是可以在加工时控制孔底角度，并减小孔壁切削力，提高加工精度。

3. 镗孔法镗孔法是一种通过在工件内部放置一把镗刀进行加工的方法。

镗孔法能够实现高精度加工，但由于镗孔刀具结构复杂，加工难度大，所以常常作为最后一道加工工序。

二、刀具设计盲孔加工的刀具设计是关键因素之一，它直接影响着加工的质量和效率。

以下是一些常见的盲孔加工刀具设计：1. 钻头钻头是最基本的盲孔加工刀具，由于其结构简单，操作方便，因此广泛应用。

钻头的设计要考虑切削角度、切削深度、冷却液供应等方面。

2. 铰刀铰刀是一种多刃刀具，用于形成在孔底形成角度的加工方式。

铰刀的设计要考虑切削角度、切削深度和刀面形状等方面，并选择适当的材料和制造工艺来保证刀具的强度和耐磨性。

3. 镗刀镗刀是一种用于较高精度加工的刀具，通常用于工艺中最后的加工工序。

镗刀的设计要考虑切削力和切削热等因素，同时要确保刀具的强度和刚度。

4. 刀具涂层刀具涂层是一种在刀具表面涂覆一层材料的技术，能够提高刀具的硬度、耐磨性和耐腐蚀性等性能。

涂层能够延长刀具的使用寿命，提高加工效率，并且可以减少切削力和切削温度。

总之，盲孔加工是一种常见的加工方法，在制造业中有广泛应用。

孔加工方法简介-钻孔、扩孔、锪孔、铰孔一、钻孔用麻花钻在实体材料上加工孔的方法称为钻孔。

一般加工可达尺寸公差等级为IT14～IT11，表面粗糙度Ra值为50～12.5μm。

常用的钻床有：台式钻床、立式钻床和摇臂钻床。

1、钻床1）台式钻床简称台钻（图1），是一种小型机床，安放在钳工台上使用。

其钻孔直径一般在12mm以下。

主要用于加工小型工件上的各种孔，钳工中用得最多。

图1 台式钻床1—工作台2—进给手柄3—主轴4—带罩5—电动机6—主轴架7—立柱8—机座2）立式钻床简称立钻（图2），一般用来钻中型工件上的孔，其规格用最大钻孔直径表示。

常用的有25mm、35mm、40mm、50mm等几种。

图2 立式钻床1—工作台2—主轴3—进给箱4—主轴变速箱5—电动机6—立柱7—进给手柄8—机座3）摇臂钻床摇臂钻床有一个能绕立柱旋转的摇臂（图3）。

主轴箱可在摇臂上作横向移动，并可随摇臂沿立柱上下作调整运动，因此，操作时能很方便地调整到需钻削的孔的中心，而工件不需移动。

摇臂钻床加工范围广，可用来钻削大型工件的各种螺钉孔、螺纹底孔和油孔等。

图3 摇臂钻床1—立柱2—主轴箱3—摇臂4—主轴5—工作台6—机座2、麻花钻麻花钻是钻孔的主要工具，它是由切削部分、导向部分和柄部组成，如图4所示。

直径小于12mm时一般为直柄钻头，大于12mm时为锥柄钻头。

图4 麻花钻麻花钻有两条对称的螺旋槽，用来形成切削刃，且作输送切削液和排屑之用。

前端的切削部分（图5）有两条对称的主切削刃，两刃之间的夹角2φ称为锋角。

两个顶面的交线叫作横刃。

导向部分上的两条刃带在切削时起导向作用，同时又能减小钻头与工件孔壁的摩擦。

图5 麻花钻的切削部分3、钻孔操作1）钻头的装夹钻头的装夹方法，按其柄部的形状不同而异。

锥柄钻头可以直接装入钻床主轴孔内，较小的钻头可用过渡套筒安装（图6）；直柄钻头一般用钻夹头安装（图7）。

图6 安装锥柄钻头图7图8钻夹头或过渡套筒的拆卸方法是将楔铁带圆弧的边向上插入钻床主轴侧边的锥形孔内，左手握住钻夹头，右手用锤子敲击楔铁卸下钻夹头（图8）。
