铰孔工艺与编程

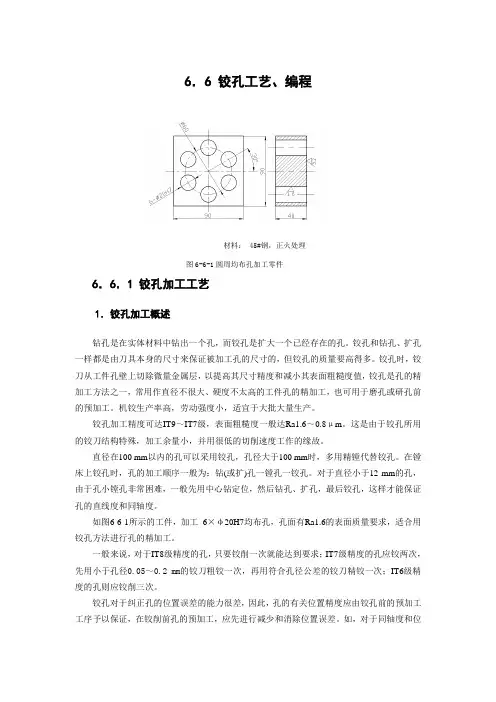

6．6 铰孔工艺、编程材料： 45#钢，正火处理图6-6-1圆周均布孔加工零件6．6．1 铰孔加工工艺1．铰孔加工概述钻孔是在实体材料中钻出一个孔，而铰孔是扩大一个已经存在的孔。

铰孔和钻孔、扩孔一样都是由刀具本身的尺寸来保证被加工孔的尺寸的，但铰孔的质量要高得多。

铰孔时，铰刀从工件孔壁上切除微量金属层，以提高其尺寸精度和减小其表面粗糙度值，铰孔是孔的精加工方法之一，常用作直径不很大、硬度不太高的工件孔的精加工，也可用于磨孔或研孔前的预加工。

机铰生产率高，劳动强度小，适宜于大批大量生产。

铰孔加工精度可达IT9～IT7级，表面粗糙度一般达Ra1.6～0.8μm。

这是由于铰孔所用的铰刀结构特殊，加工余量小，并用很低的切削速度工作的缘故。

直径在100 mm以内的孔可以采用铰孔，孔径大于100 mm时，多用精镗代替铰孔。

在镗床上铰孔时，孔的加工顺序一般为：钻(或扩)孔一镗孔一铰孔。

对于直径小于12 mm的孔，由于孔小镗孔非常困难，一般先用中心钻定位，然后钻孔、扩孔，最后铰孔，这样才能保证孔的直线度和同轴度。

如图6-6-1所示的工件，加工6×φ20H7均布孔，孔面有Ra1.6的表面质量要求，适合用铰孔方法进行孔的精加工。

一般来说，对于IT8级精度的孔，只要铰削一次就能达到要求；IT7级精度的孔应铰两次，先用小于孔径0.05～0.2 mm的铰刀粗铰一次，再用符合孔径公差的铰刀精铰一次；IT6级精度的孔则应铰削三次。

铰孔对于纠正孔的位置误差的能力很差，因此，孔的有关位置精度应由铰孔前的预加工工序予以保证，在铰削前孔的预加工，应先进行减少和消除位置误差。

如，对于同轴度和位置公差有较高要求的孔，首先使用中心钻或点钻加工，然后钻孔，接着是粗镗，最后才由铰刀完成加工。

另外铰孔前，孔的表面粗糙度应小于Ra3．2μm 。

铰孔操作需要使用冷却液，以得到较好的表面质量并在加工中帮助排屑。

切削中并不会产生大量的热，所以选用标准的冷却液即可。

铰孔加工中的工艺参数在工业制造中，铰孔是一种常用的加工方式，其作用是在工件上制造一个孔洞，以便插入零件或连接器。

然而，想要得到高质量、精确的铰孔加工，需要控制许多不同的工艺参数。

本文将介绍铰孔加工中的一些重要工艺参数，以及它们对加工结果的影响。

1.铰刀形状和尺寸最基本的铰刀参数是其形状和尺寸。

铰刀的形状决定了铰孔的形状，而铰刀的尺寸则决定了孔的大小和深度。

在选择铰刀时，必须考虑工件材料、孔的直径、长度和深度等因素。

此外，还需要注意铰刀刃角和切削角度，这将直接影响切削力的大小和方向。

2.切削速度切削速度是指铰刀切削工件的速率。

这个参数通常用转速或切削速度来表示。

切削速度的选择直接影响到铰孔加工的效率和质量。

如果铰刀速度太慢，就会导致加工时间过长，而且切削力会增加，甚至可能损坏铰刀。

相反，如果速度太快，那么铰孔表面就会出现瓢虫现象，加工精度也会下降。

3.进给速度进给速度决定了铰刀在加工过程中每分钟进给的距离。

进给速度与切削速度一样重要，它对加工质量和效率都有影响。

如果进给速度太低，就会导致加工过程中铰孔表面不平滑，甚至出现切削刃痕。

另一方面，如果进给速度过高，则会导致铰刀磨损加速，加工过程中会产生过多的热量，甚至会损坏工件。

4.铰孔深度铰孔深度是铰孔加工的另一个重要参数。

在选择铰刀时，需要根据加工要求确定所需的孔深度，并确保铰孔的深度符合工程要求。

如果铰孔深度过浅，就会导致安装的零件不牢固，而深度过深则会加大工件成本和加工难度。

5.预冲长度预冲长度是指在实际切削铰孔之前，铰刀先在工件上移动的长度。

预冲长度的主要作用是使铰孔与工件表面完全接触，这有利于减少切削刃痕和杂散毛刺等不良现象。

预冲长度的选择应当依据工件材料、孔的直径和深度来确定，并参考铰刀的切削特性和工艺细节。

6.冷却液在铰孔加工过程中，冷却液的选择和使用也是至关重要的工艺参数。

冷却液通过冷却切削区域，降低加工温度，减少摩擦和磨损，并清洗切屑和切屑。

铰孔的工艺铰孔是一种常用的加工工艺，用于制造零件的孔加工。

它是通过铰刀在工件上进行旋转运动，以削除工件上的金属材料，最终形成所需的孔形状和尺寸。

铰孔工艺主要包括以下几个方面：工具选择、加工参数、加工步骤和注意事项。

首先，工具选择是铰孔工艺中非常重要的一步。

常见的铰刀有手动铰刀、机械铰刀和数控铰刀。

手动铰刀适用于简单的孔加工，操作简单方便；机械铰刀适用于批量生产，能够提高工作效率；数控铰刀适用于复杂的孔加工，可以实现高精度的加工。

其次，加工参数也是铰孔工艺中需要注意的一个方面。

首先是转速，一般根据工件材料和孔径大小选择合适的转速，以保证加工效果和工具寿命。

其次是进给速度，进给速度过快容易造成毛刺和刀具损坏，进给速度过慢则会影响加工效率。

最后是切削深度，切削深度应根据工件的强度和刚度选取适当的值，以避免过大的切削力和振动。

加工步骤是铰孔工艺中需要严格按照规定执行的步骤。

首先是确定铰刀的位置和夹持工件。

工件应安装牢固，以免产生振动和偏差。

然后是设置加工参数，包括转速、进给速度和切削深度。

接下来是进行试切，通过试切来调整和校准加工参数，确定最佳的加工条件。

最后是正式加工，进行铰孔操作，及时清理切屑和冷却润滑。

最后，铰孔工艺中还需要注意一些事项。

首先是要选择合适的冷却润滑剂，以降低切削温度和减少刀具磨损。

其次是要保持切削刃的锋利度，定期检查和更换刀具，以保证加工质量。

另外，需要注意加工过程中的安全问题，采取必要的防护措施，避免事故发生。

总之，铰孔是一种常用的加工工艺，通过选择合适的工具、设置有效的加工参数、执行正确的加工步骤和注意事项，可以保证加工质量和效率。

同时，铰孔工艺也需要根据具体的情况进行调整和优化，以满足不同零件的加工需求。

加工中心铰孔的方法技巧
加工中心铰孔是一种常用的加工方法，下面是一些常用的方法和技巧：
1. 选择合适的刀具：根据工件材料的硬度和形状，选择合适的铰刀。

通常使用硬质合金铰刀，能够提供更好的切削质量和寿命。

2. 铰孔前的工件准备：将工件固定在加工中心上，并确保工件表面光洁，并且没有任何杂质。

合适的刀具和夹具夹紧力度也要得当，以确保铰孔的精度和质量。

3. 铰刀进给量控制：通过合适的进给量控制，可以保证铰孔的质量和精度。

进给量太大可能导致刀具损坏或工件表面质量不佳，进给量太小则可能导致切削效率低下。

4. 切削速度控制：根据工件材料的硬度和形状，选择合适的切削速度。

切削速度过高可能导致刀具磨损过快，切削速度过低则可能导致铰孔质量不佳。

5. 切削润滑：使用适当的切削润滑剂可以降低刀具和工件的摩擦，提高切削质量和工具寿命。

选择合适的切削润滑剂并按照规定的用量进行涂抹。

6. 切削过程监控：在加工过程中，及时监控刀具和工件的状态，如果发现异常情况，及时进行调整或更换刀具。

7. 铰孔之后的后续工艺：铰孔完成后，可能需要进行清洁、测量和其他后续处理工艺。

根据具体情况进行相应的处理。

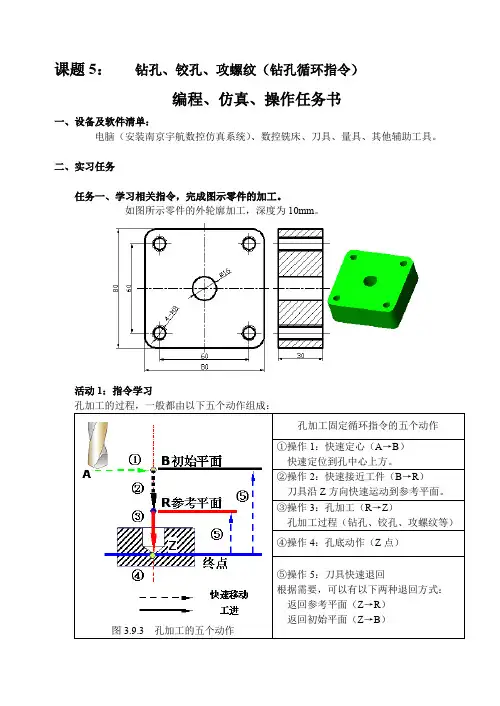

课题5：钻孔、铰孔、攻螺纹（钻孔循环指令）
编程、仿真、操作任务书
一、设备及软件清单：
电脑（安装南京宇航数控仿真系统）、数控铣床、刀具、量具、其他辅助工具。

二、实习任务
任务一、学习相关指令，完成图示零件的加工。

如图所示零件的外轮廓加工，深度为10mm。

活动1：指令学习
孔加工的过程，一般都由以下五个动作组成：
钻孔循环指令G81指令格式：
K_ R_ F_ Z_Y _ X_ G 81 99
98
G G 80G
活动2：程序编制 程序：
活动3：仿真、加工
任务二、完成图示零件的编程加工。

（供有学有余力和有兴趣的同学在任务一完成的基础上选做）
三、课堂评价表
姓名：班级：组别：组员：
四、课外练习
程序：。

项目5铰孔加工5.1知识准备5.1.1铰孔加工铰孔是利用铰刀从工件孔壁上切除微量金属层，以提高其尺寸精度和表面粗糙度值的加工方法。

铰孔往往作为中小孔钻、扩后的精加工，也可以用于磨孔或研孔前的预加工。

铰孔精度可达到IT9～IT7级，表面粗糙度值R a为1.6～0.8μm，适用于孔的半精加工及精加工。

直径在80mmm以内的孔可以采用铰孔；直径较大的孔多采用精镗加工。

对于小于12mmm 的孔，由于镗孔非常困难，一般先用中心钻定位，然后钻孔（扩孔）、最后铰孔，以保证孔的加工精度。

铰孔不能修正孔的直线度和孔的位置度误差，因此铰孔前孔的直线度和孔的位置精度应符合要求。

一般来说，对于IT8级精度的孔，只要铰削一次就能达到要求；IT7级精度的孔应铰两次，先用小于孔径0.05～0.02mm的铰刀粗铰一次，再用符合孔径公差的铰刀精铰一次。

铰一般孔时，采用直齿铰刀即可；铰不连续孔时，则应采用螺旋齿铰刀；铰通孔时应选用左旋铰刀，切屑向前排出；铰不通孔时，选用右旋铰刀，以使切屑向后排出，但应注意防止“自动进刀”现象引起的振动。

1.铰刀的结构铰刀是对中小直径孔进行半精加工和精加工的刀具，刀具齿数多，槽底直径大、导向性及刚性好。

铰削时，铰刀从工件的孔壁上切除微量的金属层，使被加工孔的精度和表面质量得到提高。

根据铰刀的结构不同，可分为圆柱孔铰刀和锥孔铰刀；根据铰刀制造材料不同可分为高速钢铰刀和硬质合金铰刀。

铰刀的结构如图5-1所示，它是由工作部分、颈部和柄部三部分组成，工作部分包括导锥、切削部分和校准部分。

图5-1 铰刀2.铰刀的装夹铰削的功能是提高孔的尺寸精度和表面质量，而不能提高孔的直线度和孔的位置精度。

铰孔时要求铰刀与机床主轴要有很好的同轴度要求。

采用刚性装夹并不理想，若同轴度误差大，则会出现孔不圆、喇叭口、扩张量大等现象。

因此最好采用浮动装夹装置。

机床或夹具只传递运动和动力，而依靠铰刀的校准部分自我导向。

3.铰削的工艺特点（1）因为采用浮动装夹，铰孔的精度和表面粗糙度主要不是取决于机床的精度，而取决于铰刀的精度、铰刀的安装方式、加工余量、切削用量和切削液等条件。

铰孔工艺及方法一、铰孔简介1、铰孔是对已经粗加工的孔进行精加工的一种方法。

2、主要目的：纠正上一道工序残留的变形、刀痕，提高孔的精度，多用于紧配螺栓装配前对螺栓孔的修整。

3、铰孔后的精度一般应该达到IT9～IT7级，不应该低于车床加工后的精度。

4、铰刀的种类：手用和机用。

机用较少使用，船厂多数使用手用铰刀，包括：整体式铰刀、手用可调式圆柱铰刀、整体式圆锥铰刀。

目前8200HP轴系、舵系安装中多使用的为手用可调式圆柱铰刀。

二、铰孔时余量的选择1、铰孔时应考虑孔的直径的大小、材料软硬、尺寸精度要求、表面粗糙度、铰刀类型。

2、铰削余量太大，铰孔不光，铰刀磨损很快。

铰削余量太小，无法达到铰孔目的，影响铰孔质量。

3、余量选择孔径小于5mm，余量10到20丝；孔径5到20mm，余量20到30丝；孔径21到32mm，余量30丝；33到50mm，余量半毫米；大于50的孔径，大多留有1毫米以上余量。

像8200HP的齿轮箱底座孔的铰配中，钻孔后的铰配余量在半毫米。

三、铰孔时需要用到切削液1、切削液目的：清除切屑和降低温度，提高孔的光洁度。

2、钢质材料：一般的乳化液；铰孔要求较高时可用机油或液压油。

3、铸铁材料：不用。

煤油可能会引起孔径缩小。

4、铜：一般乳化液稍微稀释。

5、铝：煤油。

四、铰孔具体操作1、准备：（1）孔径测量：卡尺测量孔径，根据铰削余量与精度要求选择合适尺寸的铰刀，一般选用可调式铰刀。

（2）工具：铰刀、手电、破布、扳手（用于转动铰刀或调节铰刀进给量，并根据铰刀后柄合理选择）、切削液、毛刷。

也可以在铰孔前根据所铰孔的位置及立体空间，自行制作扳手，方便操作便于保证精度。

2、方法：（1）调节铰刀：刀体前端靠近刀头部位螺母松开，调节刀体后端朝向刀柄位置螺母，增大或减小进给量。

刀体越靠近刀头位置，进给量越大。

可以边调节边插进孔内进行试验，以铰刀刀体插入孔内大约一半位置为最理想。

进给量调节好后锁紧上下螺母。

一般情况下，每次的进给量逐步减小，最后一刀完成后可达到铰孔的光洁度和精度要求。

打孔加工中的铰孔技术在机械制造领域，孔的加工是一项很重要的工作。

钻孔、铰孔、镗孔等加工方法都是常见的，其中铰孔技术在一些特定的制造场合中，显得非常重要。

本文将重点介绍打孔加工中的铰孔技术，包括铰孔的定义、工作原理、加工方法、技巧以及应用领域等方面，希望能对相关领域的工作者有所帮助。

一、铰孔的定义和工作原理铰孔，是指在制造工艺中，在一定直径范围内先进行一定直径的钻孔或者镗孔，再用一把铰刀进行铰孔，并得到具有一定直径精度和柔性的倒锥孔。

铰孔的作用是让螺纹和轴类零件的安装更加方便和准确。

为了保证铰孔的质量，关键需要掌握铰孔的工作原理。

铰孔技术分为交替铰削和连续铰削两种。

交替铰削就是指在铰刀做上下或前后往复运动时，在铰孔内交替切削，以获得形状精度高、表面质量好的铰孔。

连续铰削是指用铰刀持续运动，直到达到所需要的深度为止。

铰孔的工作原理主要就是进行侧向切削和径向扩孔。

二、铰孔的加工方法铰孔是采用铰孔刀进行加工的。

铰孔刀通常由刀柄、承钳、刀片等三部分构成。

刀旋转时，铰刀的刀片沿孔深向下移动，同时在侧向移动。

通过分离刃和导向刃的不同运动状态来吸取切屑。

铰孔的加工方法分为手动、机械以及数控加工三种。

1. 手动铰孔：手动铰孔是铰孔技术最简单、常见的一种加工方式。

手动铰孔即是用手动工具进行加工。

手动铰孔工具主要包括手动操作铰孔刀和滑板两种。

手动加工通常适用于小型、少量零件生产。

2. 机械铰孔：机械铰孔是指在铰孔刀上通过节流蝶阀或者变压调整深度的加工方法，多用于深孔加工和大批量生产。

3. 数控铰孔：数控铰孔是采用计算机进行控制的铰孔加工方式。

数控铰孔可以实现高度自动化程度和质量，以及提高生产效率等优点。

三、铰孔的技巧铰孔虽然是一项在制造工艺中非常基础的技术，但要想掌握好铰孔技术，还需要注意以下几个方面的技巧：1. 铰孔切屑处理：由于铰孔刀的侧向切削和径向扩孔方式，会形成大量切屑，如果切屑积聚在铰孔中，会影响铰孔的成形精度。

铰孔循环：G85指令格式：G85 X__Y__ R__ Z__ F__；执行指令时，如图1所示。

铰刀先快速定位至X、Y所指定的坐标位置，再快速定位至R点，接着以F所指定的进给速率向下铰削至Z所指定的孔座位置后仍以切削进给方式向上提升。

故此指令适宜铰孔。

图１铰孔循环此指令之应用请参考程序O1818。

例.如图1所示工件（S45C），利用G81钻孔，G82钻柱坑，G85铰孔，G86搪孔，G87背搪孔循环指令加工。

使用刀具如下：T01： 3 mm中心钻头，1500 rpm，125 mm ／ min。

T02： 6 mm钻头，1200 rpm，120 mm ／ min。

T03：7.8 mm钻头，1200 rpm，120 mm ／ min。

T04：8H7螺旋刃铰刀，300 rpm，300 mm ／ min。

T05：M6沉头铣刀，400 rpm，80 mm ／ min。

T06：30 mm钻头，200 rpm，50mm ／ min。

T07：可调式搪孔刀，800 rpm，30mm ／ min。

T08：可调式背搪孔刀，500 rpm，30mm ／ min。

图１程序O181801818；＝＞本程序适用于有臂式的ATC。

G28 G91 Z0；G28 X0 Y0；G54 T01；＝＞1号刀就换刀位置。

M06 T02；＝＞将1号刀装上主轴孔内，2号刀就换刀位置。

M03 S1500；G90 G0 X0 Y0；G43 Z5. H01；＝＞起始点Z5.。

G99 G81 X15. Y55. R3 Z -6. F125；＝＞钻中心孔。

X30. Y35.；X50. Y15.；X85. Y35.；G80 G28 G91 Z0；M06 T03；＝＞将2号刀装上主轴孔内，3号刀就换刀位置。

M03 S1200；G43 G90 G0 Z5. H02；G81 Z -24. F120；＝＞钻Ø6 mm孔。

X50. Y15.；X15. Y55.；G80 G28 G91 Z0；M06 T04；＝＞将3号刀装上主轴孔内，4号刀就换刀位置。

铰孔的方法、技巧及应用铰孔在模具装配加工中是必不可少的一个环节。

通过铰孔的加工作业，使孔的精度与光洁度、垂直度达到装配要求。

铰孔比钻孔精度要高很多，比扩孔的精度也高。

是普遍的一线工人非常头疼的一个问题，经常不是大就是小，客户每次验收都会把它列为重点检查对象，每次多多少少都有问题。

为避免问题的重复发生，在这里查阅借鉴了一些铰孔的方法，供大家讨论参考：1 铰孔工具：铰刀与绞杠●铰刀铰刀的种类很多。

铰刀按刀体结构可分为整体式铰刀、焊接式铰刀、镶齿式铰刀和装配可调式铰刀；按外形可分为圆柱铰刀和圆锥铰刀；按加工手段可分为机用铰刀和手用铰刀。

我们一般都是使用整体式圆柱机用铰刀。

●铰杠手铰时，铰杠用来夹持铰刀柄部的方榫，带动铰刀旋转的工具为铰杠。

常用的铰杠有普通铰杠和丁字铰杠。

固定式铰杠的方孔尺寸与柄长有一定规格。

可调式铰杠的方孔尺寸可以调节，适用范围广泛。

可调式铰杠的规格用长度表示，使用时应根据铰刀尺寸大小合理选用。

2 铰刀的研磨新铰刀直径上一般留有 O．O05--O．02mm 的研磨量，为保证铰孔精度，铰孔前，应按工件的精度要求研磨铰刀直径。

新铰刀的研磨可用研具在钻床上进行。

另外，铰刀在使用过程中易产生磨损，通常也由钳工进行手工修磨。

●选择油石修磨高速钢和合金工具钢铰刀，可选用W 14、中硬(ZY )或硬(Y )氧化铝油石；修磨硬质合金铰刀，可用碳化硅油石。

研磨方法油石在使用前应在机油中浸泡一段时间。

将铰刀固定，研磨后刀面时，油石与铰刀后刀面贴紧，沿切削刃垂直方向轻轻推动油石，注意不能将油石沿切削刃方向推动，以免由于油石磨出沟痕将刃口磨钝。

当铰刀前刀面需要研磨时，应将油石贴紧在前刀面上，沿齿槽方向轻轻推动，注意不要损坏刃口。

3 铰削余量铰削余量是指上道工序(钻孔或扩孔)完成后，孔径方向留下的加工余量。

一般根据孔径尺寸、孔的精度、表面粗糙度及材料的软硬和铰刀类型等选取，我们常用的可参考表表 14 机铰的铰削速度和进给量铰削钢材时，切削速度 V (8m／m in，进给量 f=O．4m m／r；铰削铸铁时，切削速度V<IOm／m in，进给量f=O．8m m／r。
