高中数学讲义第七章立体几何初步(超级详细)

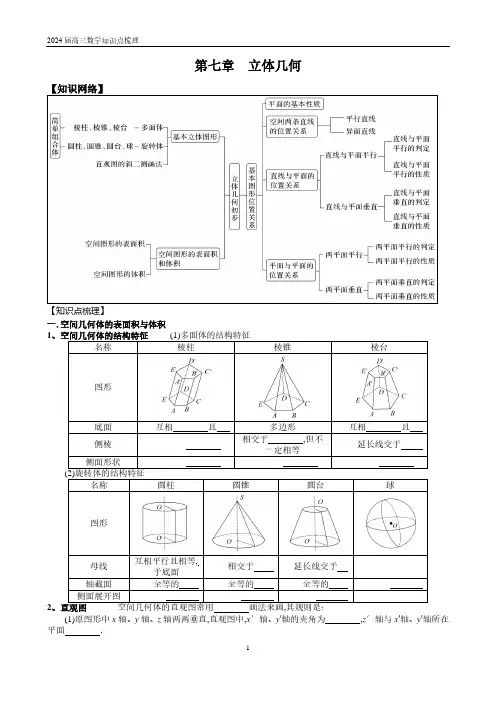

第七章 立体几何一.空间几何体的表面积与体积1、空间几何体的结构特征 (1)多面体的结构特征名称 棱柱棱锥 棱台图形底面 互相 且多边形互相 且 侧棱相交于 ,但不一定相等延长线交于侧面形状名称圆柱圆锥圆台球图形母线 互相平行且相等,于底面相交于 延长线交于轴截面 全等的 全等的 全等的 侧面展开图2空间几何体的直观图常用 画法来画(1)原图形中x 轴、y 轴、z 轴两两垂直,直观图中,x ′轴、y ′轴的夹角为 ,z ′轴与x ′轴、y ′轴所在平面 ．(2)原图形中平行于坐标轴的线段,直观图中仍分别 坐标轴．平行于x 轴和z 轴的线段在直观图中保持原长度 ,平行于y 轴的线段长度在直观图中变为原来的 ．直观图与原图形的面积关系：S 直观图=S 原图形⋅______例题1.判断下列命题是否正确（1）有两个侧面是矩形的棱柱是直棱柱. ( )（2）有一个面是多边形，其余各面都是三角形的几何体是棱锥. ( ) （3）有两个平面互相平行，其余各面都是平行四边形的多面体是棱柱；( ) （4）三棱锥的四个面都可以是直角三角形；( )（5）有两个面互相平行，其余各面都是梯形的多面体是棱台；( )3圆锥S 圆柱侧＝ S 圆锥侧＝ S 圆台侧＝4、空间几何体的表面积与体积公式表面积体积＋2S 底 V ＝ 侧＋S 底 V ＝ 5四棱柱――――→底面为平行四边形 平行六面体――――→侧棱垂直于底面直平行六面体――→底面为矩形长方体――――→底面边长相等正四棱柱――――→侧棱与底面边长相等正方体 6．几何体的侧面积是指（各个）侧面面积之和，而表面积是侧面积与所有底面面积之和． 7. 区分正三棱锥和正四面体：正三棱锥是底面是等边三角形，三个侧面是全等的等腰三角形的三棱锥。

正四面体是每个面都是全等的等边三角形的三棱锥。

8. 组合体1.长方体的对角线长l =√a 2+b 2+c 2⬚；2.球的组合体：(1)球与长方体的组合体：长方体的外接球的直径=长方体的体对角线长； (2)球与正方体的组合体：(设正方体棱长为a)正方体的内切球的直径是_________， 正方体的棱切球的直径是_________， 正方体的外接球的直径是_________，(3)球与正四面体的组合体：棱长为α的正四面体的内切球的半径为_____，外接球的半径为________ 二、空间点，线，面的位置关系 1.四个基本事实推论1:经过一条直线和 有且只有一个平面; 推论2:经过两条 直线有且只有一个平面; 推论3:经过两条 直线有且只有一个平面. 3.空间直线的位置关系 (1)位置关系的分类空间直线{共面{平行直线相交直线异面——异面直线(2)定理:空间中如果两个角的两边分别对应平行,那么这两个角 . 4.图形语言7.直线与平面垂直(1)定义:如果一条直线l和平面α内的都垂直,就称直线l和平面α互相垂直,记作l⊥α.直线l 叫作平面α的,平面α叫作直线l的.(2)8.两个平面垂直(1)定义:两个平面相交,如果它们所成的二面角是 ,就说这两个平面互相垂直.9. 综合法求角和距离1.异面直线所成的角：范围： ．2.直线和平面所成的角：范围： ．3.二面角(1)定义：从一条直线出发的 所组成的图形叫做二面角；二面角的范围： ．(2)二面角的平面角：在二面角的棱上任取一点,以该点为垂足,在两个半平面内分别作 的两条射线,这两条射线所构成的角叫做二面角的平面角． 4.点面距离求法：直接法和_____________法.10.计算空间距离（立几综合法和空间向量法）（1）点线距离求法：直接法、等面积法和_____________法.空间向量法：设直线l 的方向向量为u ⃗ , 则向量AP →在直线l 上的投影向量AQ →的模为_____________, 则点P 到直线l 的距离为 PQ ＝__________________________.（2）点面距离求法：直接法、等体积法和_____________法. 空间向量法：已知平面α的法向量为n ⃗ ，A 是平面α内的定点，P 是平面α外一点．过点P 作平面α的垂线l ，交平面α于点Q ，则n ⃗ 是直线l 的方向向量，且点P 到平面α的距离就是AP →在直线l 上的投影向量QP →的长度，即PQ ＝___________.例2.（1）已知平面α的一个法向量为n ⃗ ＝（﹣1，0，﹣1），点A （3，3，0）在平面α内，则平面外一点P （﹣2，1，4）到平面α的距离为（2）已知A （1，2，0），B （3，1，2），C （2，0，4），则点A 到直线BC 的距离为11. 计算空间角（立几综合法和空间向量法） （1）异面直线所成的角：范围： ．先求出两条异面直线的方向向量，再利用空间向量的数量积公式，求出两个向量夹角的余弦值，再回到异面直线所成的角θ的问题．公式为_______________________（2）直线和平面所成的角：范围：．直线与平面所成的角，可以转化为直线的方向向量与平面的法向量的夹角．如图，直线AB与平面α相交于点B.设直线AB与平面α所成的角为θ，直线AB的方向向量为u，平面α的法向量为n，则_______＝|cos〈u，n〉|＝_________________（3）平面和平面所成的角（注意：不同于“二面角”）(1)定义：从一条直线出发的所组成的图形叫做二面角；二面角的范围：．(2)二面角的平面角：在二面角的棱上任取一点,以该点为垂足,在两个半平面内分别作的两条射线,这两条射线所构成的角叫做二面角的平面角．（3）平面与平面所成的角：范围___________________若平面α，β的法向量分别是n1⃗⃗⃗⃗ 和n2⃗⃗⃗⃗ ，则平面α与平面β的夹角即为向量n1⃗⃗⃗⃗ 和n2⃗⃗⃗⃗ 的夹角或其补角．设平面α与平面β的夹角为θ，则cosθ＝______________＝___________________例3.（1）已知直线l1,l2的方向向量分别为n1⃗⃗⃗⃗ =(1，3，2)，n2⃗⃗⃗⃗ =(−1，3−，2)2，则l1与2l所成角的余弦值为____________（2）a=(−2,−3,√3)是直线l方向向量，n⃗=(1,0,0)是平面α法向量，则直线l与平面α所成角为______（3）已知n1⃗⃗⃗⃗ =(−2,−3,√3)，n⃗2=(1,0,0)分别为平面α1,α2的法向量，则α1与2α所成角为____________ 12.对称点问题：例4.点M（1，2，3）是空间直角坐标系Oxyz中的一点，写出满足下列条件的点的坐标：（1）与点M关于x轴对称的点_____________（2）与点M关于平面xoy对称的点_____________13.射影点例5.点P(1，2，3)在Oxz平面内的射影为B，则点B坐标为_________________ ．14.平面方程例6.过点P(1,-1,3)且法向量为（2,3,4）的平面的方程为___________________.。

§7.10立体几何中的动态、轨迹问题重点解读“动态”问题是高考立体几何问题最具创新意识的题型，它渗透了一些“动态”的点、线、面等元素，给静态的立体几何题赋予了活力，题型更新颖．同时，由于“动态”的存在，也使立体几何题更趋多元化，将立体几何问题与平面几何中的解三角形问题、多边形面积问题以及解析几何问题之间建立桥梁，使得它们之间灵活转化．题型一平行、垂直中的动态轨迹问题例1如图，在棱长为a 的正方体ABCD －A 1B 1C 1D 1中，E ，F ，G ，H ，N 分别是CC 1，C 1D 1，DD 1，CD ，BC 的中点，M 在四边形EFGH 边上及其内部运动，若MN ∥平面A 1BD ，则点M 轨迹的长度是()A.3aB.2aC.3a 2D.2a 2答案D 解析连接HN ，GN (图略)，∵在棱长为a 的正方体ABCD －A 1B 1C 1D 1中，E ，F ，G ，H ，N 分别是CC 1，C 1D 1，DD 1，CD ，BC 的中点，则GH ∥BA 1，HN ∥BD ，又GH ⊄平面A 1BD ，BA 1⊂平面A 1BD ，∴GH ∥平面A 1BD ，同理可证得NH ∥平面A 1BD ，又GH ∩HN ＝H ，GH ，HN ⊂平面GHN ，∴平面A 1BD ∥平面GHN ，又∵点M 在四边形EFGH 上及其内部运动，MN ∥平面A 1BD ，则点M 在线段GH 上运动，即满足条件，又GH ＝22a ，则点M 轨迹的长度是2a 2.思维升华动点轨迹的判断一般根据线面平行、线面垂直的判定定理和性质定理，结合圆或圆锥曲线的定义推断出动点的轨迹，有时也可以利用空间向量的坐标运算求出动点的轨迹方程．跟踪训练1正四棱锥S －ABCD 的底面边长为2，高为2，E 是边BC 的中点，动点P 在正四棱锥表面上运动，并且总保持PE ⊥AC ，则动点P 的轨迹的周长为()A.6＋2B.6－2C ．4D.5＋1答案A 解析如图，设AC ，BD 交于O ，连接SO ，由正四棱锥的性质可得SO ⊥平面ABCD ，因为AC ⊂平面ABCD ，故SO ⊥AC .又BD ⊥AC ，SO ∩BD ＝O ，SO ，BD ⊂平面SBD ，故AC ⊥平面SBD .由题意，PE ⊥AC 则动点P 的轨迹为过E 且垂直AC 的平面与正四棱锥S －ABCD 的交线，即平面EFG ，则AC ⊥平面EFG .由线面垂直的性质可得平面SBD ∥平面EFG ，又由面面平行的性质可得EG ∥SB ，GF ∥SD ，EF ∥BD ，又E 是边BC 的中点，故EG ，GF ，EF 分别为△SBC ，△SDC ，△BCD 的中位线．由题意BD ＝22，SB ＝SD ＝22＋2＝6，故EG ＋EF ＋GF ＝12×(6＋6＋22)＝6＋ 2.即动点P 的轨迹的周长为6＋ 2.题型二距离、角度有关的动态轨迹问题例2已知长方体ABCD －A 1B 1C 1D 1的外接球的表面积为5π，AA 1＝2，点P 在四边形A 1ACC 1内，且直线BP 与平面A 1ACC 1所成的角为π4，则长方体的体积最大时，动点P 的轨迹长为()A ．πB.2π2C.π2D.2π4答案C解析因为长方体ABCD －A 1B 1C 1D 1的外接球的表面积为5π，设外接球的半径为R ，所以4πR 2＝5π，解得R ＝52R ＝－52(舍去)，即外接球的直径为5，设AB ＝a ，BC ＝b ，则a 2＋b 2＋22＝5，可得a 2＋b 2＝1，所以V ＝2ab ≤a 2＋b 2＝1，当且仅当a ＝b ＝22时，等号成立．如图，设AC ，BD 相交于点O ，因为BO ⊥AC ，BO ⊥AA 1，AC ∩AA 1＝A ，AC ，AA 1⊂平面A 1ACC 1，所以BO ⊥平面A 1ACC 1，因为直线BP 与平面A 1ACC 1所成的角为π4，所以∠BPO ＝π4，故OP ＝12，则点P 的轨迹是以O 为圆心，半径r ＝12的半圆弧，所以动点P 的轨迹长为πr ＝π2.思维升华距离、角度有关的轨迹问题(1)距离：可转化为在一个平面内的距离关系，借助于圆锥曲线定义或者球和圆的定义等知识求解轨迹．(2)角度：直线与面成定角，可能是圆锥侧面；直线与定直线成等角，可能是圆锥侧面．跟踪训练2已知三棱锥P －ABC 的外接球O 的半径为13，△ABC 为等腰直角三角形，若顶点P 到底面ABC 的距离为4，且三棱锥P －ABC 的体积为163，则满足上述条件的顶点P 的轨迹长度是________．答案43π解析设底面等腰直角三角形ABC 的直角边的边长为x (x >0)，∵顶点P 到底面ABC 的距离为4且三棱锥P －ABC 的体积为163，∴13×12x 2×4＝163，解得x ＝22，∴△ABC 的外接圆半径为r 1＝12×2×22＝2，∴球心O 到底面ABC 的距离d 1＝R 2－r 21＝13－22＝3，又∵顶点P 到底面ABC 的距离为4，∴顶点P 的轨迹是一个截面圆的圆周(球心在底面ABC 和截面圆之间)且球心O 到该截面圆的距离d 2＝1，∵截面圆的半径r 2＝R 2－d 22＝13－1＝23，∴顶点P 的轨迹长度是2πr 2＝2π×23＝43π.题型三翻折有关的动态轨迹问题例3在矩形ABCD 中，E 是AB 的中点，AD ＝1，AB ＝2，将△ADE 沿DE 折起得到△A ′DE ，设A ′C 的中点为M ，若将△ADE 沿DE 翻折90°，则在此过程中动点M 形成的轨迹长度为________．答案2π8解析如图，设AC 的中点为M 0，△ADE 沿DE 翻折90°，此时平面A ′DE ⊥平面ABCD ，取CD 中点P ，CE 中点Q ，PQ 中点N ，连接PQ ，MP ，MQ ，MN ，M 0P ，M 0Q ，M 0N .MP ＝M 0P ＝12AD ＝12，MQ ＝M 0Q ＝12AE ＝12，PQ ＝12DE ＝22，△MPQ 和△M 0PQ 是等腰直角三角形，且在旋转过程中保持形状大小不变，故动点M 的轨迹是以N 为圆心，12PQ 为半径的一段圆弧，又MP ∥A ′D ，MP ⊄平面A ′DE ，A ′D ⊂平面A ′DE ，∴MP ∥平面A ′DE ，同理MQ ∥平面A ′DE ，又∵MP ∩MQ ＝M ，∴平面MPQ ∥平面A ′DE ，又平面A ′DE ⊥平面ABCD ，故平面MPQ ⊥平面ABCD ，又平面MPQ ∩平面ABCD ＝PQ ，MN ⊥PQ ，故MN ⊥平面ABCD ，又M 0N ⊂平面ABCD ，∴MN ⊥M 0N ，故动点M 形成的轨迹长度为14π·PQ ＝2π8.思维升华翻折有关的轨迹问题(1)翻折过程中寻找不变的垂直的关系求轨迹．(2)翻折过程中寻找不变的长度关系求轨迹．(3)可以利用空间坐标运算求轨迹．跟踪训练3(2024·连云港模拟)在矩形ABCD 中，AB ＝3，AD ＝1，点E 在CD 上，现将△AED 沿AE 折起，使平面AED ⊥平面ABC ，当E 从D 运动到C 时，求点D 在平面ABC 上的射影K 的轨迹长度为()A.22 B.223 C.π2 D.π3答案D解析由题意，将△AED 沿AE 折起，使平面AED ⊥平面ABC ，在平面AED 内过点D 作DK ⊥AE ，垂足K 为D 在平面ABC 上的射影，连接D ′K ，由翻折的特征知，则∠D ′KA ＝90°，故K 点的轨迹是以AD ′为直径的圆上一段弧，根据长方形知圆半径是12，如图当E 与C 重合时，∠D ′AC ＝60°，所以AK ＝12，取O 为AD ′的中点，得到△OAK 是正三角形．故∠KOA ＝π3，所以∠KOD ′＝2π3，射影K 的轨迹长度为12×2π3＝π3.课时精练一、单项选择题1．在正方体ABCD －A 1B 1C 1D 1中，Q 是正方形B 1BCC 1内的动点，A 1Q ⊥BC 1，则Q 点的轨迹是()A ．点B 1B ．线段B 1C C ．线段B 1C 1D ．平面B 1BCC 1答案B 解析如图，连接A 1C ，因为BC 1⊥A 1Q ，BC 1⊥A 1B 1，A 1Q ∩A 1B 1＝A 1，A 1Q ，A 1B 1⊂平面A 1B 1Q ，所以BC 1⊥平面A 1B 1Q ，又B 1Q ⊂平面A 1B 1Q ，所以BC 1⊥B 1Q ，又BC 1⊥B 1C ，所以点Q 在线段B 1C 上．2.(2023·佛山模拟)如图，正方体ABCD －A 1B 1C 1D 1的棱长为1，点P 为正方形A 1B 1C 1D 1内的动点，满足直线BP 与下底面ABCD 所成角为60°的点P 的轨迹长度为()A.33B.3π6 C.3 D.3π2答案B 解析直线BP 与下底面ABCD 所成的角等于直线BP 与上底面A 1B 1C 1D 1所成的角，连接B 1P ，如图，因为BB 1⊥平面A 1B 1C 1D 1，PB 1⊂平面A 1B 1C 1D 1，所以BB 1⊥PB 1，故∠BPB 1为直线BP 与上底面A 1B 1C 1D 1所成的角，则∠BPB 1＝60°，因为BB 1＝1，所以PB 1＝BB 1tan 60°＝33，故点P 的轨迹为以B 1为圆心，33为半径，位于平面A 1B 1C 1D 1内的14圆，故轨迹长度为14×2π×33＝3π6.3.如图，在三棱柱ABC －A 1B 1C 1中，M 为A 1C 1的中点，N 为侧面BCC 1B 1上的一点，且MN ∥平面ABC 1，若点N 的轨迹长度为2，则()A ．AC 1＝4B ．BC 1＝4C ．AB 1＝6D ．B 1C ＝6答案B 解析如图，取B 1C 1的中点D ，BB 1的中点E ，连接MD ，DE ，ME ，由MD ∥A 1B 1∥AB ，DE ∥BC 1，又MD ⊄平面ABC 1，AB ⊂平面ABC 1，所以MD ∥平面ABC 1，同理可得DE ∥平面ABC 1，又MD ∩DE ＝D ，MD ，DE ⊂平面MDE ，所以平面MDE ∥平面ABC 1，又MN ∥平面ABC 1，故点N 的轨迹为线段DE ，又由DE ＝12BC 1＝2，可得BC 1＝4.4.已知四棱柱ABCD －A 1B 1C 1D 1的底面ABCD 为正方形，侧棱与底面垂直，点P 是侧棱DD 1上的点，且DP ＝2PD 1，AA 1＝3，AB ＝1.若点Q 在侧面BCC 1B 1(包括其边界)上运动，且总保持AQ ⊥BP ，则动点Q 的轨迹长度为()A.3B.2C.233D.52答案D 解析如图，在侧棱AA 1上取一点R ，使得AR ＝2RA 1，连接PR ，BR ，过点A 作AN ⊥BR 交BR 于点M ，交BB 1于点N ，连接AC ，CN ，BD ，由PR ∥AD ，可知PR ⊥AN ，BR ，PR ⊂平面BPR ，BR ∩PR ＝R ，从而AN ⊥平面BPR ，BP ⊂平面BPR ，所以BP ⊥AN ，又由BP 在平面ABCD 内的射影BD ⊥AC ，所以BP ⊥AC ，AN ，AC ⊂平面ACN ，AN ∩AC ＝A ，知BP ⊥平面ACN ，CN ⊂平面ACN ，所以BP ⊥CN ，所以动点Q 的轨迹为线段CN ，在Rt △ABN ，Rt △RAB 中，∠BAN ＝∠ARB ，所以Rt △ABN ∽Rt △RAB ，则BN AB ＝AB RA ，得BN ＝12，易得CN ＝BN 2＋BC 2＝122＋12＝52.5.如图，已知正方体ABCD －A 1B 1C 1D 1的棱长为1，E ，F 分别是棱AD ，B 1C 1的中点．若点P 为侧面正方形ADD 1A 1内(含边界)动点，且B 1P ∥平面BEF ，则点P 的轨迹长度为()A.12B ．1C.52D.π2答案C 解析取A 1D 1的中点M ，连接AM ，B 1M ，AB 1，EM ，FM ，如图所示，在正方体ABCD －A 1B 1C 1D 1中，AD ∥B 1C 1且AD ＝B 1C 1，因为E ，F 分别是棱AD ，B 1C 1的中点，则AE ∥B 1F 且AE ＝B 1F ，所以四边形AB 1FE 为平行四边形，则AB 1∥EF ，因为AB 1⊄平面BEF ，EF ⊂平面BEF ，所以AB 1∥平面BEF ，同理可证AM ∥平面BEF ，因为AB 1∩AM ＝A ，AB 1，AM ⊂平面AB 1M ，所以平面AB 1M ∥平面BEF ，因为AM ⊂平面AA 1D 1D ，若P ∈AM ，则B 1P ⊂平面AB 1M ，所以B 1P ∥平面BEF ，所以点P 在侧面AA 1D 1D 内的轨迹为线段AM ，由勾股定理可得AM ＝AA 21＋A 1M 2＝52.6．已知菱形ABCD 边长为2，∠ABC ＝60°，沿对角线AC 折叠成三棱锥B ′－ACD ，使得二面角B ′－AC －D 为60°，设E 为B ′C 的中点，F 为三棱锥B ′－ACD 表面上动点，且总满足AC ⊥EF ，则点F 轨迹的长度为()A ．23B ．33 C.3 D.332答案D 解析连接AC ，BD 交于点O ，连接OB ′，四边形ABCD 为菱形，∠ABC ＝60°，所以AC ⊥BD ，OB ′⊥AC ，△ABC ，△ACD ，△AB ′C 均为正三角形，所以∠B ′OD 为二面角B ′－AC －D 的平面角，于是∠B ′OD ＝60°，又因为OB ′＝OD ，所以△B ′OD 为正三角形，所以B ′D ＝OB ′＝OD ＝2×32＝3，取OC 的中点P ，取CD 的中点Q ，连接EP ，EQ ，PQ ，所以PQ ∥OD ，EP ∥OB ′，所以AC ⊥EP ，AC ⊥PQ ，EP ∩PQ ＝P ，所以AC ⊥平面EPQ ，所以在三棱锥B ′－ACD 表面上，满足AC ⊥EF 的点F 轨迹为△EPQ ，因为EP ＝12OB ′，PQ ＝12OD ，EQ ＝12B ′D ，所以△EPQ 的周长为3×32＝332，所以点F 轨迹的长度为332.二、多项选择题7．(2024·济南模拟)已知正方体ABCD －A 1B 1C 1D 1的各顶点均在表面积为12π的球面上，P 为该球面上一动点，则()A ．存在无数个点P ，使得PA ∥平面A 1B 1C 1D 1B ．当平面PAA 1⊥平面CB 1D 1时，点P 的轨迹长度为2πC ．当PA ∥平面A 1B 1CD 时，点P 的轨迹长度为2πD ．存在无数个点P ，使得平面PAD ⊥平面PBC答案ACD 解析因为该球的表面积为4πr 2＝12π，故半径r ＝3，且正方体的棱长满足(2r )2＝3a 2＝12，故棱长a ＝2，选项A ，由题意可知平面ABCD ∥平面A 1B 1C 1D 1，且PA ∥平面A 1B 1C 1D 1，故PA ⊂平面ABCD ，则P 的轨迹为正方形ABCD 的外接圆，故有无数个点P 满足，故A 正确；选项B ，易知AC 1⊥平面CB 1D 1，且平面PAA 1⊥平面CB 1D 1，PA ⊂平面PAA 1，故P 的轨迹为矩形AA 1C 1C 的外接圆，其周长为2πr ＝23π，故B 错误；选项C ，因为PA ∥平面A 1B 1CD ，设过PA 且与平面A 1B 1CD 平行的平面为α，则P 的轨迹为α与外接球的交线，其半径为a 2＝1，周长为2π，故C 正确；选项D ，若平面PAD ⊥平面PBC ，则点P 在以四边形ABCD 为轴截面的某个圆柱面上，该圆柱面与球面交线为曲线，故有无数个点P 满足，故D 正确．8．(2023·长沙模拟)在棱长为1的正方体ABCD －A 1B 1C 1D 1中，M 为正方体表面上的动点，N 为线段AC 1上的动点，若直线AM 与AB 的夹角为π4，则下列说法正确的是()A ．点M 的轨迹确定的图形是平面图形B ．点M 的轨迹长度为π2＋22C ．C 1M 的最小值为2－1D ．当点M 在侧面BB 1C 1C 上时，33AN ＋MN 的最小值为1答案BCD 解析如图，建立空间直角坐标系，则D (0,1,0)，C 1(1,1,1)，∵直线AM 与AB 的夹角为π4，当点M 在侧面AA 1D 1D 上时，AB ⊥AM ，不合题意；当点M 在底面A 1B 1C 1D 1和侧面CC 1D 1D (不包含边界)上时，点M 到直线AB 的距离大于AB 的长度，此时，AM 与AB 的夹角大于π4；当点M 在侧面AA 1B 1B 和底面ABCD 上时，可知线段AB 1，AC 满足题意；当点M 在侧面BCC 1B 1上时，由AB ⊥BM ，可知BM ＝AB ，此时弧B 1C 为所求．∴M 点的轨迹为线段AC ，AB 1，弧B 1C ，显然线段AC ，AB 1，弧B 1C 不共面，∴A 错误；对于B ，点M 的轨迹长度为π2＋22，∴B 正确；对于C ，若M 在线段AC 上，则C 1M 的最小值为1，同理，若M 在线段AB 1上，则C 1M 的最小值也为1，若M 在弧B 1C 上，则C 1M 的最小值为C 1B －1＝2－1，∴C 正确；对于D ，M (1，y ，z )(0≤y ≤1,0≤z ≤1)，且y 2＋z 2＝1，由题意设N (λ，λ，λ)，λ∈[0,1]，则33AN ＋MN ＝λ＋(1－λ)2＋(y －λ)2＋(z －λ)2≥λ＋(1－λ)2＝λ＋(1－λ)＝1，当且仅当y ＝z ＝λ，且y 2＋z 2＝1，即y ＝z ＝λ＝22时，等号成立，∴D 正确．三、填空题9．已知正方体ABCD －A 1B 1C 1D 1的棱长为2，M 为棱B 1C 1的中点，N 为底面正方形ABCD上一动点，且直线MN 与底面ABCD 所成的角为π3，则动点N 的轨迹长度为________．答案43π9解析如图所示，取BC 中点G ，连接MG ，NG ，由正方体的特征可知，MG ⊥底面ABCD ，故MN 与底面ABCD 的夹角即为∠MNG ，所以∠MNG ＝π3，则MG NG ＝tan π3⇒NG ＝233，故点N 在以G 为圆心，233为半径的圆上，又N 在底面正方形ABCD 上，即点N 的轨迹为图示中的圆弧 EF ，易知BG EG ＝1233＝32⇒∠EGB ＝π6⇒∠EGF ＝π－π6－π6＝2π3，所以动点N 的轨迹长度为233×2π3＝43π9.10.如图所示，在平行四边形ABCD 中，E 为AB 中点，DE ⊥AB ，DC ＝8，DE ＝6.沿着DE 将△ADE 折起，使A 到达点A ′的位置，且平面A ′DE ⊥平面ADE .设P 为△A ′DE 内的动点，若∠EPB ＝∠DPC ，则点P 的轨迹长度为______．答案4π3解析建立如图所示的空间直角坐标系，则D (0,0,0)，C (0,8,0)，E (6,0,0)，B (6,4,0)，设P (x ,0，z )，则PD →＝(－x ,0，－z )，PC →＝(－x ,8，－z )，PE →＝(6－x ,0，－z )，PB →＝(6－x ,4，－z )，∴cos ∠EPB ＝cos 〈PE →，PB →〉＝PE →·PB →|PE →||PB |→＝(6－x )2＋z 2(6－x )2＋z 2(6－x )2＋16＋z 2，cos ∠DPC ＝cos 〈PD →，PC →〉＝PD →·PC →|PD →||PC |→＝x 2＋z 2x 2＋z 2x 2＋64＋z 2，∵∠EPB ＝∠DPC ，∴cos ∠EPB ＝cos ∠DPC ，∴(6－x )2＋z 2(6－x )2＋z 2(6－x )2＋16＋z 2＝x 2＋z 2x 2＋z 2x 2＋64＋z 2，整理化简得x 2＋z 2－16x ＋48＝0，即(x －8)2＋z 2＝16，∴点P 的轨迹为圆弧，所在圆交A ′E 于P 1(6,0,23)，交DE 于P 2(4,0,0)，则|P 1P 2—→|＝(6－4)2＋(0－0)2＋(23－0)2＝4，∴ 12PP 所对应的圆心角α＝π3，∴弧长l ＝αr ＝π3×4＝4π3，即点P 的轨迹长度为4π3.。

1．写出下列简单多面体的结构特征，并简单画出示意图。

(1)棱柱(2)棱锥(3)棱台2．圆柱、圆锥、圆台、球各是由什么图形，怎么旋转得到的？3.空间几何体的三视图分别是从哪个方向观察得到的呢？如何画三视图？4．如何画空间几何体的直观图？1．(思考辨析)判断下列结论的正误．(正确的打“√”，错误的打“×”) (1)有两个面平行，其余各面都是平行四边形的几何体是棱柱．( ) (2)有一个面是多边形，其余各面都是三角形的几何体是棱锥．( ) (3)用斜二测画法画水平放置的∠A 时，若∠A 的两边分别平行于x 轴和y 轴，且∠A ＝90°，则在直观图中，∠A ＝90°.( )(4)正方体、球、圆锥各自的三视图中，三视图均相同．( )2．(教材改编)如图7-1-1，长方体ABCD -A ′B ′C ′D ′中被截去一部分，其中EH ∥A ′D ′，则剩下的几何体是( )A ．棱台 B.四棱柱C ．五棱柱 D.简单组合体3．(2014·全国卷Ⅰ)如图7-1-2，网格纸的各小格都是正方形，粗实线画出的是一个几何体的三视图，则这个几何体是( )图7-1-24．(2016·天津高考)将一个长方体沿相邻三个面的对角线截去一个棱锥，得到的几何体的正视图与俯视图如图7-1-3所示，则该几何体的侧(左)视图为( )图7-1-35．以边长为1的正方形的一边所在直线为旋转轴，将该正方形旋转一周所得圆柱的侧面积等于________。

空间几何体的结构特征(1)下列说法正确的是( )A ．有两个平面互相平行，其余各面都是平行四边形的多面体是棱柱B ．四棱锥的四个侧面都可以是直角三角形图7-1-1A. 三棱B ．三棱柱 C ．四棱锥D ．四棱柱C ．有两个平面互相平行，其余各面都是梯形的多面体是棱台D ．棱台的各侧棱延长后不一定交于一点 (2)以下命题：①以直角三角形的一边所在直线为轴旋转一周所得的旋转体是圆锥； ②以直角梯形的一腰所在直线为轴旋转一周所得的旋转体是圆台； ③圆柱、圆锥、圆台的底面都是圆面； ④一个平面截圆锥，得到一个圆锥和一个圆台． 其中正确的命题为[变式训练1] 下列结论正确的是( ) A ．各个面都是三角形的几何体是三棱锥B ．夹在圆柱的两个平行截面间的几何体还是一个旋转体C ．棱锥的侧棱长与底面多边形的边长相等，则此棱锥可能是六棱锥D ．圆锥的顶点与底面圆周上任意一点的连线都是母线空间几何体的三视图☞角度1 由空间几何体的直观图判断三视图一几何体的直观图如图7-1-4，下列给出的四个俯视图中正确的是( )A B C D图7-1-4(1)某四棱锥的三视图如图7-1-5所示，该四棱锥最长棱棱长为( )图7-1-5A ．1 B.2C. 3 D.2(2)(2016·全国卷Ⅱ)如图7-1-6是由圆柱与圆锥组合而成的几何体的三视图，则该几何体的表面积为( )图7-1-6空间几何体的直观图(2017·桂林模拟)已知正三角形ABC 的边长为a ，那么△ABC 的平面直观图△A ′B ′C ′的面积为( )A.34a 2B.38a 2C.68a 2D.616a 2[变式训练2] (2017·邯郸三次联考)有一块多边形的菜地，它的水平放置的平面图形的斜二测直观图是直角梯形(如图7-1-7所示)，∠ABC ＝45°，AB ＝AD ＝1，DC ⊥BC ，则这块菜地的面积为________．课堂小结：巩固练习：课时分层（三十八）A ．20πB ．24πC ．28πD ．32π图7-1-7规律总结规律总结1．什么是多面体的侧面积和表面积？2．画出圆柱、圆锥、圆台的侧面展开图，并写出圆柱、圆锥、圆台的侧面积公式。

立体几何知识梳理一 、空间几何体 （一） 空间几何体的类型1 多面体：由若干个平面多边形围成的几何体．围成多面体的各个多边形叫做多面体的面，相邻两个面的公共边叫做多面体的棱，棱与棱的公共点叫做多面体的顶点．2 旋转体：把一个平面图形绕它所在的平面内的一条定直线旋转形成了封闭几何体．其中，这条直线称为旋转体的轴．（二） 几种空间几何体的结构特征 1 、棱柱的结构特征1.1 棱柱的定义：由一个平面多边形沿某一方向平移形成的空间几何体叫做棱柱． 1.2 棱柱的分类棱柱四棱柱平行六面体直平行六面体长方体正四棱柱正方体 性质：Ⅰ、侧面都是平行四边形，且各侧棱互相平行且相等； Ⅱ、两底面是全等多边形且互相平行； Ⅲ、平行于底面的截面和底面全等；1.3 棱柱的面积和体积公式ch S 直棱柱侧（c 是底周长，h 是高）S 直棱柱表面 = c ·h+ 2S 底 V 棱柱 = S 底 ·h2 、棱锥的结构特征2.1 棱锥的定义（1） 棱锥：当棱柱的一个底面收缩为一个点时，得到的几何体叫做棱锥．（2）正棱锥：如果有一个棱锥的底面是正多边形，并且顶点在底面的投影是底面的中心，这样的棱锥叫做正棱锥．棱长都相等底面是正方形底面是矩形侧棱垂直于底面底面是平行四边形底面是四边形图1-1 棱柱2.2 正棱锥的结构特征Ⅰ、 平行于底面的截面是与底面相似的正多边形，相似比等于顶点到截面的距离与顶点到底面的距离之比；它们面积的比等于截得的棱锥的高与原棱锥的高的平方比；截得的棱锥的体积与原棱锥的体积的比等于截得的棱锥的高与原棱锥的高的立方比；Ⅱ、 正棱锥的各侧棱相等，各侧面是全等的等腰三角形；Ⅲ、两个特征三角形：（1）POH ∆（包含棱锥的高、斜高和底面内切圆半径）；（2）POB ∆（包含棱锥的高、侧棱和底面外接圆半径） 正棱锥侧面积：1'2S ch =正棱椎（c 为底周长，'h 为斜高） 体积：13V Sh =棱椎（S 为底面积，h 为高）正四面体：各条棱长都相等的三棱锥叫正四面体对于棱长为a 正四面体的问题可将它补成一个边长为a 22的正方体问题． 对棱间的距离为a 2（正方体的边长） 正四面体的高a 6（正方体体对角线l 32=） 正四面体的体积为32a （正方体小三棱锥正方体V V V 314=-） 正四面体的中心到底面与顶点的距离之比为3:1（正方体体对角线正方体体对角线：l l 2161=） 3 、棱台的结构特征3.1 棱台的定义：用一个平行于底面的平面去截棱锥，我们把截面和底面之间的部分称为棱台． 3.2 正棱台的结构特征（1）各侧棱相等，各侧面都是全等的等腰梯形；（2）正棱台的两个底面和平行于底面的截面都是正多边形； （3）正棱台的对角面也是等腰梯形； （4）各侧棱的延长线交于一点． 4 、圆柱的结构特征4.1 圆柱的定义：以矩形的一边所在的直线为旋转轴，其余各边旋转而形成的曲ABC D POH面所围成的几何体叫圆柱．4.2 圆柱的性质（1）上、下底及平行于底面的截面都是等圆；（2）过轴的截面(轴截面)是全等的矩形．4.3 圆柱的侧面展开图：圆柱的侧面展开图是以底面周长和母线长为邻边的矩形．4.4 圆柱的面积和体积公式S圆柱侧面= 2π·r·h (r为底面半径，h为圆柱的高)V圆柱= S底h = πr2h5、圆锥的结构特征5.1 圆锥的定义：以直角三角形的一直角边所在的直线为旋转轴，其余各边旋转而形成的曲面所围成的几何体叫做圆锥．5.2 圆锥的结构特征（1）平行于底面的截面都是圆，截面直径与底面直径之比等于顶点到截面的距离与顶点到底面的距离之比；（2）轴截面是等腰三角形；图1-5 圆锥（3）母线的平方等于底面半径与高的平方和：l2 = r2 + h25.3 圆锥的侧面展开图：圆锥的侧面展开图是以顶点为圆心，以母线长为半径的扇形．6、圆台的结构特征6.1 圆台的定义：用一个平行于底面的平面去截圆锥，我们把截面和底面之间的部分称为圆台．6.2 圆台的结构特征⑴圆台的上下底面和平行于底面的截面都是圆；⑵圆台的截面是等腰梯形；⑶圆台经常补成圆锥，然后利用相似三角形进行研究．6.3 圆台的面积和体积公式S圆台侧= π·(R + r)·l (r、R为上下底面半径)V圆台= 1/3 (π r2+ π R2+ π r R) h (h为圆台的高)7 球的结构特征7.1 球的定义：以半圆的直径所在的直线为旋转轴，半圆旋转一周形成的旋转体叫做球体．空间中，与定点距离等于定长的点的集合叫做球面，球面所围成的几何体称为球体．7-2 球的结构特征⑴ 球心与截面圆心的连线垂直于截面；⑵ 截面半径等于球半径与截面和球心的距离的平方差：r 2 = R 2 – d 2 ⑶注意圆与正方体的两个关系：球内接正方体，球直径等于正方体对角线； 球外切正方体，球直径等于正方体的边长． 7-3 球的面积和体积公式S 球面 = 4 π R 2 (R 为球半径)； V 球 = 4/3 π R 3 （三）空间几何体的表面积与体积 空间几何体的表面积棱柱、棱锥的表面积：各个面面积之和圆柱的表面积 ：222S rl r ππ=+圆锥的表面积：2S rl r ππ=+圆台的表面积：22S rl r Rl R ππππ=+++球的表面积：24S R π= 空间几何体的体积柱体的体积 ：V S h =⨯底；锥体的体积 ：13V S h =⨯底台体的体积：1)3V S S h =++⨯下上（；球体的体积：343V R π=斜二测画法：（1）平行于坐标轴的线依然平行于坐标轴；（2）平行于y 轴的线长度变半，平行于x ，z 轴的线长度不变；二 、点、直线、平面之间的关系（一）、立体几何网络图：1、线线平行的判断：（1）平行于同一直线的两直线平行．（3）如果一条直线和一个平面平行，经过这条直线的平面和这个平面相交，那么这条直线和交线平行．（6）如果两个平行平面同时和第三个平面相交，那么它们的交线平行．（12）垂直于同一平面的两直线平行．2、线线垂直的判断：（7）三垂线定理：在平面内的一条直线，如果和这个平面的一条斜线的射影垂直，那么它也和这条斜线垂直．（8）三垂线逆定理：在平面内的一条直线，如果和这个平面的一条斜线垂直，那么它和这条斜线的射影垂直．如图，已知PO⊥α，斜线PA在平面α内的射影为OA，a是平面α内一条直线．①三垂线定理：若a⊥OA，则a⊥PA．即垂直射影则垂直斜线．②三垂线定理逆定理：若a⊥PA，则a⊥OA．即垂直斜线则垂直射影．（10）若一直线垂直于一个平面，则这条直线垂直于平面内所有直线．补充：一条直线和两条平行直线中的一条垂直，也必垂直平行线中的另一条．3、线面平行的判断：（2）如果平面外的一条直线和平面内的一条直线平行，那么这条直线和这个平面平行．（5）两个平面平行，其中一个平面内的直线必平行于另一个平面．判定定理：性质定理：★判断或证明线面平行的方法⑴利用定义(反证法)：lα=∅，则l∥α (用于判断)；⑵利用判定定理：线线平行线面平行(用于证明)；⑶利用平面的平行：面面平行线面平行(用于证明)；⑷利用垂直于同一条直线的直线和平面平行(用于判断)．2线面斜交和线面角：l∩α = A2.1 直线与平面所成的角(简称线面角)：若直线与平面斜交，则平面的斜线与该斜线在平面内射影的夹角θ．2.2 线面角的范围：θ∈[0°，90°]注意：当直线在平面内或者直线平行于平面时，θ=0°；当直线垂直于平面时，θ=90°4、线面垂直的判断：（9）如果一直线和平面内的两相交直线垂直，这条直线就垂直于这个平面．（11）如果两条平行线中的一条垂直于一个平面，那么另一条也垂直于这个平面．（14）一直线垂直于两个平行平面中的一个平面，它也垂直于另一个平面．（16）如果两个平面垂直，那么在—个平面内垂直于交线的直线必垂直于另—个平面．判定定理：性质定理：（1）若直线垂直于平面，则它垂直于平面内任意一条直线．即：（2）垂直于同一平面的两直线平行．即：★判断或证明线面垂直的方法⑴利用定义，用反证法证明．⑵利用判定定理证明．⑶一条直线垂直于平面而平行于另一条直线，则另一条直线也垂直与平面．⑷一条直线垂直于两平行平面中的一个，则也垂直于另一个．⑸如果两平面垂直，在一平面内有一直线垂直于两平面交线，则该直线垂直于另一平面．5、面面平行的判断：（4）一个平面内的两条相交直线分别平行于另一个平面，这两个平面平行．（13）垂直于同一条直线的两个平面平行．6、面面垂直的判断：（15）一个平面经过另一个平面的垂线，这两个平面互相垂直．判定定理：性质定理：（1）若两面垂直，则这两个平面的二面角的平面角为90°；（2）（二）、其他定理结论：（1）确定平面的条件：①不共线的三点；②直线和直线外一点；③两条相交直线；④两条平行直线；（2）直线与直线的位置关系：相交；平行；异面；直线与平面的位置关系：在平面内；平行；相交（垂直是它的特殊情况）；平面与平面的位置关系：相交；；平行；（3）等角定理：如果两个角的两边分别平行且方向相同，那么这两个角相等；如果两条相交直线和另外两条相交直线分别平行，那么这两组直线所成的锐角(或直角)相等；（4）射影定理（斜线长、射影长定理）：从平面外一点向这个平面所引的垂线段和斜线段中，射影相等的两条斜线段相等；射影较长的斜线段也较长；反之，斜线段相等的射影相等；斜线段较长的射影也较长；垂线段比任何一条斜线段都短．（5）最小角定理：斜线与平面内所有直线所成的角中最小的是与它在平面内射影所成的角．（6）异面直线的判定：①反证法；②过平面外一点与平面内一点的直线，和平面内不过该点的直线是异面直线．（7）过已知点与一条直线垂直的直线都在过这点与这条直线垂直平面内．（8）如果—直线平行于两个相交平面，那么这条直线平行于两个平面的交线．（三）、唯一性定理结论：（1）过已知点，有且只能作一直线和已知平面垂直．（2）过已知平面外一点，有且只能作一平面和已知平面平行．（3）过两条异面直线中的一条能且只能作一平面与另一条平行．四、空间角的求法：（所有角的问题最后都要转化为解三角形的问题，尤其是直角三角形）（1）异面直线所成的角：平移转化，把异面直线所成的角转化为平面内相交直线o o（2）线面所成的角：①线面平行或直线在平面内：线面所成的角为o 0； ②线面垂直：线面所成的角为o 90；③斜线与平面所成的角：射影转化，即转化为斜线与它在平面内的射影所成的角．o o 线面所成的角范围090o o α≤≤ （3）二面角：关键是找出二面角的平面角，o o α≤<； 五、距离的求法：（1）点点、点线、点面距离：点与点之间的距离就是两点之间线段的长、点与线、面间的距离是点到线、面垂足间线段的长．求它们首先要找到表示距离的线段，然后再计算．注意：求点到面的距离的方法：①直接法：直接确定点到平面的垂线段长（垂线段一般在二面角所在的平面上）； ②转移法：转化为另一点到该平面的距离（利用线面平行的性质）； ③体积法：利用三棱锥体积公式．。
