九年级物理上册14.3欧姆定律第2课时练习题新版苏科版

三、欧姆定律第1课时探究电流与电压、电阻的关系【基础训练】1．小利同学在探究当电阻不变时，通过电阻的电流与该电阻两端电压的关系的实验中。

他依据测量的数据描绘了如图所示的图象。

由图象可知，当电阻不变时，通过电阻的电流与该电阻两端的电压的关系式是_____________________。

2．如图所示，电阻R1与电阻R2串联后，R1和R2两端的总电压为25 V，已知R2＝60 Ω，电压表的示数为10 V，通过R1的电流为_______A。

3．小明同学在“探究通过导体的电流与其两端的电压的关系”时，将记录的实验数据通过整理作出了如图所示的图象。

根据图象，当导体乙两端加上1 V的电压时，通过导体乙的电流为_______A，若将甲、乙两导体并联后接到3 V的电源上，干路中电流为_______A。

4．把两根材料相同、长度相等、横截面积不等的电阻丝并联在电路中，下列说法中正确的是 ( )A．通过粗电阻丝的电流较大B．通过细电阻丝的电流较大C．加在粗电阻丝两端的电压较大D．加在细电阻丝两端的电压较大5．如图，灯L1的电阻为R1，灯L2的电阻为R2，且R1>R2。

闭合开关，导线a、b、c中电流的大小是 ( )A．a中的电流最大B．b中的电流最大C．c中的电流最大D．一样大6．小军采用如图所示的电路，研究“通过某导体的电流与它的电阻的关系”，他分别用5 Ω和10 Ω的电阻做两次实验，当完成第一次实验后，小军将A、B两点间的电阻R由5 Ω更换为10 Ω，闭合开关后，滑动变阻器应该 ( )A．保持变阻器滑片不动B．将变阻器滑片向右移动C．将变阻器滑片向左移动D．更换阻值更大的滑动变阻器7．小明利用实验探究电阻上的电流跟两端电压的关系。

(1)请你用笔画线代替导线，按图甲所示的电路图，帮小明将图乙中的器材连接起来。

要求：变阻器滑片向右移动时，电流表示数变小，导线不能交叉。

(2)小明连接好电路后，闭合开关，发现无论怎样移动滑片P，电流表示数始终为0，电压表示数约6V，则电路中出现的故障可能是_____________________。

【九年级】2021九年级物理上册14.3欧姆定律第2课时练习题（新版苏科版带答第2课时欧姆定律的简单计算[基础训练]1．如图所示，电源电压为6v，r1＝4ω，闭合开关s后，电压表读数为2v，则电流表的示数为_______a，电阻r2的阻值为_______ω。

2.灯泡L1和L2在电源两端并联，电源电压为6V。

L1的电阻为12Ω，通过电流的值为l2。

3a________________________3．一导体两端电压为3v时，通过的电流为0.3a，则此导体的电阻为_______ω；当该导体两端电压为0时，导体的电阻为_______ω。

4.在“探索电流和电压之间的关系”实验中，分别使用R1和R2电阻器进行探索，并根据各自的实验数据绘制出图中所示的U-I关系图。

从图中可以看出，R1和R2之间的关系是（）a．r1>r2b．r1＝r2c、 R1<r2d。

无法确定5．如图所示，电源电压保持3v不变，当开关s闭合后，电流表示数为0.5a，当开关s断开后，下列说法中正确的是()a、 a和V都是0b．v示数为0．a示数为0.5ac、 V是3V，a是0d．v示数为3v，a示数为0.5a6.对人体而言，一般不高于36V的电压是安全的。

当通过人体的电流等于1mA时，会导致麻木；当通过人体的电流等于30mA时，会危及生命。

根据上述数据，普通人体的估计阻力最接近（）a．1×102ωb．1×103nc、1×104Ωd.1×105Ω7．请设计实验：用一个电源、一个开关、一个电压表（或电流表）比较两个待测电阻的阻值大小。

（1）与电压表的比较方法：uuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuu。

(2)用电流表比较的方法：__________________________________________。

8.如图所示，R1=10Ω，闭合开关s后，电压表V2的指示U2=2.4V，安培计a的指示I=0.4A。

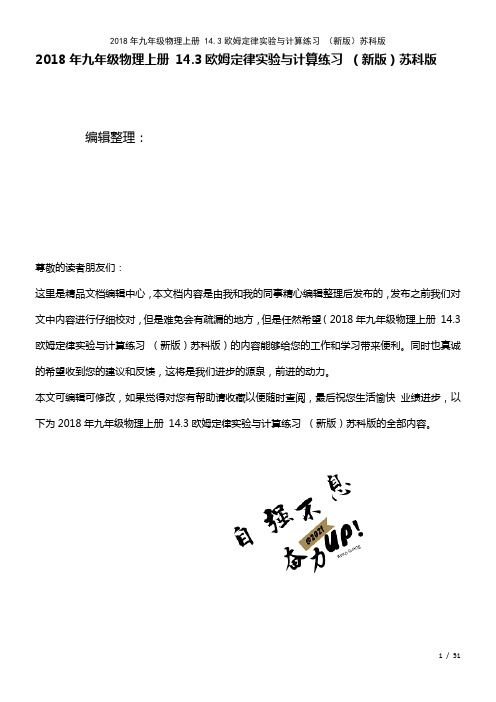

2018年九年级物理上册14.3欧姆定律实验与计算练习（新版）苏科版编辑整理：尊敬的读者朋友们：这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（2018年九年级物理上册14.3欧姆定律实验与计算练习（新版）苏科版）的内容能够给您的工作和学习带来便利。

同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。

本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为2018年九年级物理上册14.3欧姆定律实验与计算练习（新版）苏科版的全部内容。

14。

3欧姆定律实验与计算1。

我们利用下列器材研究电流跟电压、电阻之间的关系．按电路图（图1）⑴用笔线代替导线在（图2）中连接电路．⑵在研究电流跟电压的关系时,应保持不变，移动变阻器的滑片，改变电阻R两端的，测出相应的．在研究电流跟电阻的关系时，应保持不变,改变，测出相应的．2。

现有下列器材：学生电源（6V）,电流表（0﹣0。

6A,0﹣3A）、电压表（0﹣3V,0﹣15V）、定值电阻（5Ω、10Ω、20Ω各一个）、开关、滑动变阻器和导线若干，利用这些器材探究“电压不变时，电流与电阻的关系”（1）请根据图甲所示的电路图用笔画线代替导线将图乙所示的实物连接成完整电路．（要求连线不得交叉）(2）实验中依次接入三个定值电阻，调节滑动变阻器的滑片，保持电压表示数不变，记下电流表的示数，利用描点法得到如图丙所示的电流I随电阻R变化的图象．由图象可以得出结论：．(3）上述实验中，小强用5Ω的电阻做完实验后,保持滑动变阻器滑片的位置不变，接着把R 换为10Ω的电阻接入电路，闭合开关，向（选填“A”或“B”)端移动滑片，使电压表示数为 V 时，读出电流表的示数．（4)为完成整个实验，应该选取哪种规格的滑动变阻器．RAVR＇A- 0 .6 3V- 3 15+_图2A.50Ω 1.0A B。

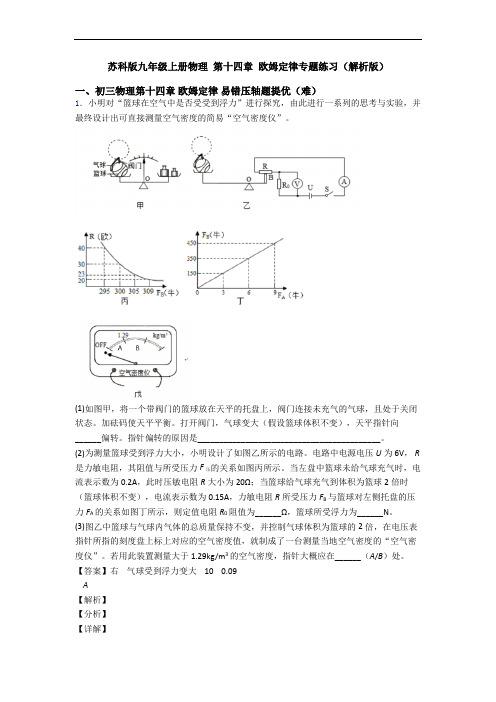

苏科版九年级上册物理第十四章欧姆定律专题练习（解析版）一、初三物理第十四章欧姆定律易错压轴题提优（难）1．小明对“篮球在空气中是否受受到浮力”进行探究，由此进行一系列的思考与实验，并最终设计出可直接测量空气密度的简易“空气密度仪”。

(1)如图甲，将一个带阀门的篮球放在天平的托盘上，阀门连接未充气的气球，且处于关闭状态。

加砝码使天平平衡。

打开阀门，气球变大（假设篮球体积不变），天平指针向______偏转。

指针偏转的原因是__________________________________________。

(2)为测量篮球受到浮力大小，小明设计了如图乙所示的电路。

电路中电源电压U为6V，R 是力敏电阻，其阻值与所受压力F压的关系如图丙所示。

当左盘中篮球未给气球充气时，电流表示数为0.2A，此时压敏电阻R大小为20Ω；当篮球给气球充气到体积为篮球2倍时（篮球体积不变），电流表示数为0.15A，力敏电阻R所受压力F B与篮球对左侧托盘的压力F A的关系如图丁所示，则定值电阻R0阻值为______Ω，篮球所受浮力为______N。

(3)图乙中篮球与气球内气体的总质量保持不变，并控制气球体积为篮球的2倍，在电压表指针所指的刻度盘上标上对应的空气密度值，就制成了一台测量当地空气密度的“空气密度仪”。

若用此装置测量大于1.29kg/m3的空气密度，指针大概应在______（A/B）处。

【答案】右气球受到浮力变大 10 0.09A【解析】【分析】【详解】(1)[1][2]打开阀门，气球变大，根据阿基米德原理，气球受到的浮力变大，蓝球对托盘的压力变小了，故天平指针向右偏转。

(2)[3]压敏电阻R 与定值电阻R 0串联，电流表测量电路的电流，电压表测定值电阻的电压，当左盘中篮球未给气球充气时，电流表示数为0.2A ，根据串联电路的规律及欧姆定律0116V 20100.2AU R R I =-=-Ω=Ω [4]由图丙知此时F 1B ＝309N当篮球给气球充气到体积为篮球的2倍时（篮球体积不变），电流表示数为0.15A ，根据串联电路的规律及欧姆定律2026V 10300.15AU R R I =-=-Ω=Ω 由图丙知此时F 2B =300N由图丁知F B =50F A故11A 309N5050B F F == 22A 300N5050B F F == 托盘A 所受压力的变化量∆F A ＝309N 50−300N 50＝0.18N 篮球给气球充气到体积为篮球的2倍，由阿基米德原理，即篮球所受的浮力为F 浮=12×0.18N=0.09N (3)[5]气球体积为篮球的2倍，即气球的体积不变，现用此装置测量大于1.29 kg/m 3的空气密度，根据阿基米德原理，气球受到的浮力变大，篮球对托盘的压力变小，力敏电阻R 所受压力F B 也变小，可知压敏电阻变大，根据串联电阻的规律，电路的总电阻变大，由欧姆定律，电路的电流变小，根据U ＝IR ，定值电阻的电压变小，即电压表示数变小，故用此装置测量大于1.29 kg/m 3的空气密度，指针应在电压表盘1.29刻度线的左侧， 即A 处。

九年级物理同步练习14.3欧姆定律一、选择题1.下列说法中正确的是 （ ）A.电流跟电压成正比B.电流跟电阻成反比C.在导体的电阻一定时，导体中的电流跟导体两端的电压成正比D.在导体两端电压一定时，导体中的电流跟导体的电阻成正比2.关于电流跟电压和电阻的关系，下列说法正确的是（ ）A. 导体的电阻越大,通过导体的电流越小B. 导体的电阻越大,通过导体的电流越大C. 导体两端的电压越大,导体的电阻越大,通过导体的电流也越大D. 在导体两端的电压一定的情况下,导体的电阻越小,通过导体的电流越大3.下列图像中，能正确表示定值电阻上的电流与两端电压关系的是（ ）4.由欧姆定律公式R U I =变形得IU R =，对此，下列说法中正确的是（ ） A. 加在导体两端的电压越大，则导体的电阻越大B. 通过导体的电流越大，则导体的电阻越小C. 当导体两端的电压为零时，导体的电阻也为零D. 导体的电阻跟导体两端的电压和通过导体的电流无关5.从欧姆定律可以导出公式R=UI ，下列说法正确的是（ ）A ．当电压U 增大为原来的2倍时，电阻R 也增大为原来的2倍B ．当电流I 增大为原来的2倍时，电阻R 减小为原来的二分之一C ．既是导体两端的电压为零时，电阻也不为零D ．通过到头的电流为零，电阻也为零6.某同学在探究“电流与电压.电阻的关系”时，发现通过电阻a.b 的电流随电压变化情况如图所示，则下列结论与图像相符的是（ ）A ．两电阻阻值的关系是R a ＞R bB ．电压相同时，通过a 的电流较大C ．电流相同时，b 两端的电压较大D ．电阻一定时，电流随着电压的增大而减小7.对人体来说，一般情况下36V 以下的电压是安全的，通过人体的电流等于1mA 时会引起麻的感觉，通过人体的电流等于30mA 时有生命危险，根据以上数据，估算普遍人体电阻最接近于（ ）A ．1×102ΩB ．1×103ΩC ．1×104ΩD ．1×105Ω8.将一段电阻丝接在3V 的电源上，测得通过它的电流为0.3 A ，若把该电阻丝改接在另一个电源上时，测得通过它的电流为0.2 A，则此时的电源电压和该电阻丝的阻值分别为（）A．2V，15 Ω B．3V，10 Ω C．2V，10 Ω D．3V，15 Ω9.如图所示的电路中，电源电压为9V且保持不变，R1＝3 Ω，R2＝6 Ω．当开关S1.S2均闭合时，电流表的示数为（）A.1A B．2A C．3A D．4.5 A第9题第10题10.小明在医院看到一种输液警报器（如图甲），当管内药液流完时，电铃发声，报警器内部有一可变电阻，当输液管内有液体时，电阻大，无液体时，电阻小，电路如图乙所示，则当闭合开关报警器工作时，分析正确的是（）A．输完药液时，电流表示数变小B．输完药液时，电压表示数变小C．未输完药液时，电铃不响是因为没有电流通过D．输完药液时，电铃响的原因是其两端电压变大，电铃正常工作11.甲.乙两地相距50km，在甲.乙两地之间沿直线架设了两条输电线，已知输电线的电阻与其长度成正比，现输电线在某处发生了短路，为确定短路位置，甲.乙两地检修员先后用相同的电源和电流表做成的测量仪（如图），进行了如下测量，将测量仪接入ab时，电流表的示数为0.3A，将测量仪接入cd时，电流表的示数为1.2A，则短路位置离甲地（）A．40km B．33.3km C．16.7km D．10km二、填空题12.某导体两端的电压为4V时，通过的电流为0.5A，则导体的电阻为Ω，当导体两端的电压为0V时，导体的电阻为Ω。

14.3欧姆定律第课时探究电流与电压、电阻的关系1. （2017·绥化）德国物理学家欧姆，从1825年开始研究电流与电源及导线长度的关系，并于1826年归纳出了今天所称的欧姆定律，即导体中的电流，跟导体两端的电压成 ，跟导体的电阻成 Ｗ.2. 在电压U 一定的条件下，导体的电阻R 越小，通过导体的电流I 越 Ｗ.两个电阻R 1和R 2（R 1＞R 2）串联接入电路中，通过R 1的电流 （填“大于”“等于”或“小于”）通过R 2的电流.3. 关于欧姆定律，下列说法中错误的是（ ）A. 电压一定时，通过导体的电流与导体的电阻成反比B. 导体的电阻是导体本身的性质，与导体两端的电压和通过导体的电流无关C. 对于某一导体来说，通过导体的电流与导体两端的电压成正比D. 由I ＝R U 变形可得R ＝I U，说明电阻与电压成正比，与电流成反比4. （2018·甘肃临洮校级月考）某同学在探究“电流跟电压、电阻的关系”时，根据收集到的数据画出了如图所示的一个图像.下列结论与图像相符的是（ ）A. 电压一定时，电流随着电阻的增大而减小B. 电阻一定时，电压随着电流的增大而增大C. 电阻一定时，电流随着电压的增大而增大D. 电压一定时，电阻随着电流的增大而减小5. （2018·凉山州）下图中能正确反映通过某一定值电阻的电流与它两端电压的关系的是（）6. （2018·广州南沙区校级月考）在电学的学习中，比较多实验都用到滑动变阻器，某同学利用如图所示的电路探究“电流与电压、电阻的关系”，有关对应实验中滑动变阻器的作用和操作，说法错误的是（）A. 实验开始时，滑动变阻器的滑片处于最大值端，作用是使电路中的电流最小，可以保护用电器B. 在探究通过导体的电流与导体两端电压关系时，可调节滑片，使电压表的示数产生变化C. 在探究通过导体的电流与导体的电阻关系时，滑动变阻器的作用是保持接入的定值电阻两端的电压不变D. 在探究通过导体的电流与导体的电阻关系时，要控制电阻不变7. （2018·长春期中）在探究“电流与电阻关系”的实验中，电源电压保持不变，每次实验中大小都发生改变的是（）A. 定值电阻两端的电压B. 滑动变阻器两端的电压C. 电压表与电流表示数的比值D. 定值电阻与滑动变阻器两端电压之比 8. （2018·安徽庐江校级一模）某学习小组在一次实验中利用电压表和电流表测量出了多组数据，并记录在表中，请根据表中给出的数据，分析各图，判断出他们实验时所使用的电路图可能是（ ）9. 小明利用图甲所示的电路探究“通过导体的电流与电阻的关系”，根据实验的数据绘出了I －R 1图像，如图乙所示.（1）分析图像可知，当导体的电阻为 Ω时，通过它的电流为0.2 A ；当电流分别为0.25 A 和0.5 A 时，接入电路的导体的电阻之比为 Ｗ.（2）换上更大的电阻后，闭合开关，电压表示数将 （填“变大”或“变小”），此时应将滑片P向（填“左”或“右”）端移动，使电阻两端电压为V，读出电流表的示数.（3）实验中通过调节滑动变阻器保持电阻R两端电压不变，这种方法是Ｗ.A. 控制变量法B. 转换法C. 等效替代法10. 如图甲所示电路，开关S闭合时，电压表V和V1的示数如图乙、丙所示，则电阻R两端的电压是V，电路中的电流为 A.11. 如图所示，电路中电流为0.2A.如果给原来的电池再串联一节相同的电池，那么电路中的电流变为（）A. 0.8AB. 0.4AC. 0.2AD. 0.1A12. 如图所示，灯L1的电阻为R1，灯L2的电阻为R2，且R1＞R2.闭合开关，导线a、b、c中电流的大小关系是（）A. a中的电流最大B. b中的电流最小C. c中的电流最大D. 一样大13. （2018·山东临沭校级一模）如图所示是电阻甲和乙的U－I关系图像，下列说法正确的是（）A. 甲的电阻值保持10 Ω不变B. 乙的电阻值保持20 Ω不变C. 甲、乙并联在电路中，当电源电压为2 V时，电路中的总电流为0.3 AD. 甲、乙串联在电路中，当电路中的电流为0.15 A时，甲两端的电压为1 V14. （2018·台州）某同学利用如图甲所示的电路进行实验，电源电压恒为3 V，更换5个定值电阻R x，得到如图乙所示的图像.以下有关叙述正确的是（）A. 该同学研究的是电流和电压的关系B. 实验中电压表的示数保持0.5 V不变C. 滑动变阻器阻值变化范围为1 Ω～5 ΩD. 将R x从5 Ω换成10 Ω后，应将滑片P向左移15. （2017·宜昌）小明同学在“探究电流与电压的关系”时选取了如下材料：3.6V锂电池一枚，10Ω定值电阻一个，电压表一只，电流表一只，最大阻值为20Ω的滑动变阻器一个，开关一个，导线若干.（1）请根据如图甲所示的电路，用笔画线代替导线在图乙中，将电路元件连接完整，注意导线不要交叉.（2）下面表格中是小明同学实验并整理的数据，请你在图丙坐标系中画出I－U的关系图像，通过分析图像，你得出的实验结论是：________________________________________________________________________Ｗ.（3）王老师查看了小明的实验数据后说：“小明，你的实验数据看上去很不错，不过，你有没有编造数据呀？”小明不好意思地说：“对不起，王老师，确实有一组数据是编造的.”请你指出小明的哪组数据是编造的，并说出你的理由.16. 一段导体两端的电压是6V时，通过它的电流是0.4A，若加在导体两端的电压增大到10V时，能不能用量程是0.6A的电流表来测量通过导体的电流？请写出判断过程.17. 在探究一个用电器中电流随电压变化关系时，小明连接好的电路如图所示，闭合开关，发现电流表、电压表均有示数，调节滑动变阻器，电流表、电压表示数都不变化，小明连接的电路有不妥之处，改正的方法是（）A. 将导线K的a端移至接线柱AB. 将导线M的c端移至接线柱BC. 将导线M的c端移至接线柱DD. 将导线L的b端移至接线柱D18. （2017·鄂尔多斯）小亮在探究“电流和电阻的关系”的实验中，用到了如下器材：两节干电池、滑动变阻器、电流表、电压表、开关、定值电阻R（5Ω、10Ω、15Ω、20Ω、25Ω）、导线若干.小亮实验时连接的电路如图甲所示.（1）请用笔画线代替导线，将图甲中的实物连接完整.（2）本实验中滑动变阻器起到保护电路元件安全和的作用.（3）小亮连好电路后继续操作.请将以下步骤按正确顺序排列：Ｗ.（填选项前字母）A. 断开开关，换接其他定值电阻，继续实验B. 将滑动变阻器的滑片P置于阻值最大的位置，闭合开关C. 记下电流表示数D. 调节滑动变阻器，使电压表示数保持某值不变（4）根据多次测量数据，描绘出电流随电阻变化的曲线如图乙所示.由此得出的结论是________________________________________________________________________Ｗ.（5）由图像可知，定值电阻两端的电压为V.（6）在本实验中，既要维持上述电压表的示数不变，又不能改变上述电流表的量程，（填“能”或“不能”）接入4.5Ω的定值电阻进行实验.第课时欧姆定律的简单计算)1. （2018·湖南邵阳一模）如图所示，电源电压恒定，R1＝10 Ω，闭合开关S，断开开关S1，电流表示数为0.3 A. 若再闭合S1，发现电流表示数变化了0.2 A，则R2的阻值为Ω.2. （2018·江苏东台校级月考）如图所示的电路中，电源电压为3 V，闭合开关S后，电流表示数为0.4 A，电压表示数为1 V，则R2的阻值是Ω.将滑动变阻器R1的滑片向右移动，电流表示数变，电压表示数变Ｗ.3. 如图所示是A、B两定值电阻的U－I图像，由图像可知：甲、乙两电阻的大小关系为R A（填“大于”或“小于”）R B，B的电阻为Ω.4. （2018·辽宁营口三模）（多选）关于图中各物理量的关系有以下的描述正确的是（）A. I1＝I2＝I3＝I4B. U1＝U2＝U3＝U4C. U3＝U1，U2≠U4D. I1＝I2，I2≠I45. 一个定值电阻两端电压由2V增大到4V时，通过该电阻的电流增加了0.1A，若将该电阻接到10V电源上，则通过它的电流是（）A. 0.3AB. 0.4AC. 0.6AD. 0.5A6. （2018·深圳宝安区期中）如图所示电路图，电源电压保持不变，灯L1的电阻是20 Ω，灯L2的电阻是10 Ω，闭合开关S，电流表A1的示数是0.3 A.不考虑温度对灯丝电阻的影响，求：（1）电源电压；（2）通过灯L2的电流；（3）电流表A的示数.7. （2018·襄阳）电阻R1与R2的I－U图像如图所示.当R2上的电压为1.5 V时，R2的阻值是Ω；若将它们并联连接到电压为2.5 V的电源上，则干路的电流是 A.8. 如图所示，闭合开关S，电压表V1的示数为6V，电压表V2的示数为8V，电流表A 的示数为0.5A，电源电压是12V，则R2两端的电压为V，R1＝Ω.（第8题）（第9题）9. 手机工作原理可简化为如图所示电路，R是阻值已知的定值电阻，U是手机工作部件两端的电压，I是电路中的电流.手机在工作过程中，电池的电压会发生变化，U与I的比值会随着I的变化而变化.手机正常工作时，要对U和I进行监测.若测量出U R，则（）A. 只能监测UB. 只能监测IC. 既能监测U，又能监测ID. 既不能监测U，也不能监测I10. （2018·长春南关区一模）甲、乙两地相距20 km，在甲、乙两地之间沿直线架设了两条输电线，已知所用的输电线每千米的电阻为0.2 Ω.现输电线在某处发生了短路，为确定短路位置，检修员在甲地利用电压表、电流表、定值电阻R0和电源接成如图所示电路进行测量.当电压表的示数为2.0 V，电流表的示数为0.5 A，则短路位置离甲地的距离（）A. 10 kmB. 13 kmC. 18 kmD. 20 km（第10题）（第11题）11. 如图所示，电源电压为9V，且保持不变，闭合开关S时，电压表的示数是6V，电流表的示数是0.5A，则下列说法正确的是（）A. L1两端的电压是6VB. L2两端的电压是3VC. L1的电阻是6ΩD. L2的电阻是6Ω12. （2018·广东四会期中）张华同学在探究通过导体的电流与其两端的电压的关系时，将记录的实验数据通过整理作出了如图所示的图像.根据图像，下列说法错误的是（）A. 当在导体乙的两端加上1 V的电压时，通过导体乙的电流为0.1 AB. 当在导体甲的两端加上3 V的电压时，通过导体甲的电流为0.6 AC. 通过导体甲的电流与其两端的电压成正比D. 将甲、乙两导体并联后接到电压为3 V的电源上时，干路中的电流为0.7 A13. 如图所示的电路中，电源电压不变，电阻R1的阻值为20Ω.当断开开关S1和S2，闭合开关S3时，电流表的示数为0.30A；当断开开关S2，闭合开关S1、S3时，电流表的示数为0.50A.求：（1）电源电压.（2）电阻R2的阻值.（3）断开开关S1和S3，闭合开关S2时，加在电阻R1两端的电压.14. 如图所示的电路中，电源电压保持不变，定值电阻的阻值是4Ω，滑动变阻器的最大阻值是10 Ω.当滑片P置于滑动变阻器的中点时，电压表示数为8V；当滑片从中点向b 端移动距离s后，电压表示数变为6V；当滑片从中点向a端移动距离s后，电压表示数为（）A. 4VB. 6VC. 10VD. 12V三、欧姆定律第1课时 探究电流与电压、电阻的关系1. 正比 反比2. 大 等于3. D4. A5. C6. D7. C 解析：首先要了解研究电流与电阻关系的做法：采用如图所示的电路，读出电压表和电流表示数，多次更换定值电阻R x ，每次更换后先调节滑动变阻器R ′的滑片，使电压表示数与原来相同，再读出电流表的示数，最后通过多次实验的数据总结电流与电阻的关系．本实验要控制定值电阻两端电压不变，故A 不符合题意；电源总电压不变，控制定值电阻两端电压不变，根据U ′＝U 总－U x 可知，滑动变阻器两端电压也不变，故B 不符合题意；根据R ＝I U 可知，电压表与电流表示数比值等于定值电阻R x 阻值，每次实验要更换不同阻值的定值电阻，所以R x 不是定值，故C 符合题意；定值电阻和滑动变阻器两端电压都不变，故二者比值也不变，故D 不符合题意．8. C 解析：根据电路图可知，A 、B 选项中电压表测电源的电压，示数不变，故 A 、B 不符合题意；根据电路图可知，电压表测量滑动变阻器两端电压，电流表测量电路中的电流，当电压表示数变大时，说明变阻器接入电路的阻值增大，则电流表示数减小，且比值改变，故C 符合题意；根据电路图可知，D 选项中电压表测量定值电阻两端电压，当电压表示数变小时，电流表示数也变小，且比值不变，故D 不符合题意．9. (1)10 2∶1 (2)变大 右 2 (3)A解析：(1)根据I －R 1图像，可知当电流为0.2 A 时，对应的R 1＝0.1 Ω－1，则电阻为R ＝10 Ω；因为电压一定时，导体中的电流与其电阻成反比，故当电流分别为I 1＝0.25 A 和I 2＝0.5 A 时，接入电路的导体的电阻之比R 1∶R 2＝I 2∶I 1＝0.5 A ∶0.25 A ＝2∶1.(2)换上更大的电阻后，闭合开关，根据串联分压的规律可知，定值电阻两端电压增大(即电压表示数增大)，大于原来的电压，为保持定值电阻两端电压不变，应增大滑动变阻器的电压，应增大滑动变阻器接入电路的阻值，由电路图可知，应将滑片P 向右端移动；根据I＝0.2 A ，R ＝10 Ω，由I ＝R U 可得导体两端电压为U ＝IR ＝0.2 A ×10 Ω＝2 V ，故应使电阻两端电压为2 V.(3)探究“通过导体的电流与电阻的关系”，需要保持电压不变，改变电阻，此实验用到了控制变量法，故 A 正确．10. 3.6 0.6 解析：由题图乙可知，V 的量程为0～15V ，分度值为0.5V ，示数U ＝6V ；由题图丙可知，V 1的量程为0～3V ，分度值为0.1V ，示数U 1＝2.4V ；因为串联电路中总电压等于各分电压之和，所以R 两端的电压U R ＝U －U 1＝6V －2.4V ＝3.6V ，根据欧姆定律可得，电路中的电流I ＝R UR ＝6Ω3.6V ＝0.6A.11. B 解析：电压变为原来的两倍，而电阻未变，故电流变为原来的两倍．12. A 解析：导线a 中的电流为干路电流，大于b 、c 两条支路中的电流，由于R 1＞R 2，故b 支路中的电流大于c 支路中的电流．13. C 解析：由图像可知，甲对应的电流与电压成正比，根据欧姆定律可知甲电阻的阻值不变，乙电阻的阻值变化，且当U 甲＝2 V 时，对应的电流为0.1 A ，由I ＝R U 可得，R 甲＝0.1 A2 V ＝20 Ω，故 A 、B 错误；甲、乙并联在2 V 电源上时，电阻两端的电压为2 V ，由图像可知，I 甲＝0.1 A ，I 乙＝0.2 A ，由干路电流等于各支路电流之和可知，干路电流I ＝I 甲＋I 乙＝0.1 A ＋0.2 A ＝0.3 A ，故C 正确；甲、乙串联在电路中时，通过两电阻的电流相等，当电路中的电流为0.15 A 时，由图可知U 甲＝3 V ，不是1 V ，乙两端的电压为1 V ，故D 错误．14. C 解析：由题意和图像可知，该同学研究的是电流和电阻的关系，实验中要控制R x 两端的电压不变(即电压表示数不变)：U ＝IR x ＝0.5 A ×5 Ω＝0.1 A ×25 Ω＝2.5 V ，即电压表保持2.5 V 不变，故 A 、B 错误．由图乙知，当电流最大为0.5 A 时，对应的电阻为5 Ω，根据欧姆定律和串联电路的规律，变阻器连入电路中的电阻：R 滑1＝R 总－R 1＝I1U －R 1＝0.5 A3 V －5 Ω＝1 Ω；当电流最小为0.1 A 时，对应的电阻为25 Ω，变阻器连入电路中的电阻：R 滑2＝R 总′－R 2＝I2U －R 2＝0.1 A 3 V －25 Ω＝5 Ω，即滑动变阻器阻值变化范围为1 Ω～5 Ω，故C 正确．根据串联分压原理可知，将定值电阻由5 Ω改接成10 Ω的电阻，电阻增大，其分得的电压增大(大于2.5 V)，要保持电阻两端的电压不变，由分压原理，应增大滑动变阻器连入电路中的电阻，所以滑片应向右端移动，故D 错误．15. (1)如图甲所示 (2)如图乙所示 在电阻一定时，通过导体的电流跟导体两端的电压成正比 (3)第一组；电路的最小电流为0.12A ，达不到0.1A.解析：(1)电源电压为3.6V ，由于电路中有滑动变阻器，能分担一定的电压，故电压表的量程为0～3V ；电路中的最大电流为：I ＝R U ＝10Ω3.6V ＝0.36A ，故电流表的量程为0～0.6A ；电压表并联到电阻的两端，电流表串联接入电路中，如答案图甲所示；(2)横坐标对应电压值，纵坐标对应电流值，按描点法描出各点，然后用直线将各点连接起来，如答案图乙所示；由答案图乙可知，在电阻一定时，通过导体的电流跟导体两端的电压成正比；(3)电路中的最小电流为：I ＝R U ＝10Ω＋20Ω3.6V ＝0.12A ，故第一组数据是错误的．16. 不能．过程见解析． 解析：导体的电阻R ＝I U ＝0.4A 6V ＝15Ω，当导体两端的电压增大到10V 时，此时的电流I ′＝R U ′＝15Ω10V ≈0.67A ＞0.6A ，所以不能用量程为0.6A 的电流表来测量通过导体的电流．17. B 解析：将导线K 的a 端移至接线柱A 时，滑动变阻器可以改变用电器两端的电压，但电压表测电源的电压，示数不变，不能进行实验探究，故A 不可行．将导线M 的c 端移至接线柱B 时，电压表测用电器两端的电压，通过移动滑片可以改变用电器两端的电压，进行实验探究，故B 可行．将导线M 的c 端移至接线柱D 时，滑动变阻器断路，不能改变用电器两端的电压，无法进行实验探究，故C 不可行．将导线L 的b 端移至接线柱D 时，滑动变阻器断路，不能改变用电器两端的电压，无法进行实验探究，故D 不可行．故选B.18. (1)见解析图 (2)控制电压表示数不变(或控制电阻两端的电压不变) (3)BDCA (4)电压不变时，通过导体的电流与导体的电阻成反比 (5)2.5 (6)能第2课时 欧姆定律的简单计算1. 152. 5 大 小3. 大于 104. BD 解析：图1中，R 1与R 2串联，因串联电路中各处的电流相等，则电路中的电流：I 1＝I 2＝R1＋R2U ＝1 Ω＋1 Ω4 V ＝2 A ，两电阻两端的电压：U 1＝U 2＝IR 1＝2 A ×1 Ω＝2 V ；图2中，R 3与R 4并联，因并联电路中各支路两端的电压相等，所以，U 3＝U 4＝U ′＝2 V ，通过两电阻的电流：I 3＝R3U ′＝2 Ω2 V ＝1 A ，I 4＝R4U ′＝2 Ω2 V ＝1 A ．综上可知，I 1＝I 2，I 2≠I 4，U 1＝U 2＝U 3＝U 4.故选BD.5. D6. (1)6 V (2)0.6 A (3)0.9 A解析：由电路图可知，两灯泡并联，电流表 A 测干路电流，电流表 A 1测L 1支路的电流．(1)因并联电路各支路两端的电压相等，所以，电源电压：U ＝U 1＝I 1R 1＝0.3 A ×20 Ω＝6 V .(2)通过灯L 2的电流：I 2＝R2U ＝10 Ω6 V ＝0.6 A.(3)根据并联电路的电流特点可得，电流表 A 的示数(即干路电流)：I ＝I 1＋I 2＝0.3 A ＋0.6 A ＝0.9 A.7. 10 0.7 解析：：电阻R 2的函数图像是一条过原点的曲线，所以通过它的电流跟它两端所加电压不成正比，当U 2＝1.5 V 时，通过它的电流I 2＝0.15 A ，则R 2＝I2U2＝0.15 A 1.5 V ＝10 Ω.电阻R 1的函数图像是一条过原点的直线，所以通过的电流跟它两端所加电压成正比，当U 1＝1 V 时，通过它的电流I 1＝0.2 A ，则R 1＝I1U1＝0.2 A 1 V ＝5 Ω.将它们并联连接到电压为2.5 V的电路中时，由图像可知：R 2电流为0.2 A ，通过R 1的电流：I 1′＝R1U1′＝5 Ω2.5 V ＝0.5 A ，则通过干路的电流是0.2 A ＋0.5 A ＝0.7 A.8. 2 8 解析：电压表V 1的示数为R 1和R 2两端的电压之和，为6V ；电压表V 2的示数为R 2和R 3两端的电压之和，为8V ；电源电压为12V ，故R 1、R 2和R 3两端的电压分别为4V 、2V 和6V ，由于电流表示数为0.5A ，R 1、R 2和R 3中的电流相等，均为0.5A ，R 1＝0.5A 4V ＝8Ω.9. B 解析：在U R 已测出的情况下，由于R 的阻值已知，可求出其中的电流I ，即I ＝R UR ，故只能监测I .10. A 解析：由I ＝R U 可得，短路处到甲地两段输电线的总电阻为：R ＝I U ＝0.5 A 2.0 V ＝4 Ω，输电线的总长度：L ＝0.2 Ω/km 4 Ω＝20 km ，则短路位置离甲地的距离：s ＝21L ＝21×20 km ＝10 km.故选 A.11. C 解析：由电路图可知，两灯泡串联，电压表测量L 2两端的电压，即L 2两端的电压U 2＝6V ，L 1两端的电压U 1＝U －U 2＝9V －6V ＝3V ，所以选项A 、B 错误；由I ＝R U 得，L 1的电阻R 1＝I U1＝0.5A 3V ＝6Ω，L 2的电阻R 2＝I U2＝0.5A 6V ＝12Ω，C 正确，D 错误．12. D 解析：由题图知，图像甲、乙均为过原点的直线，甲、乙均为定值电阻，故通过甲、乙的电流与其两端电压成正比．由图像乙知，当U ＝2 V 时，I ＝0.2 A ，故当在导体乙的两端加上1 V 的电压时，通过导体乙的电流为：2 V 1 V ×0.2 A ＝0.1 A ，故 A 正确；由图像甲知，加在导体上的电压为2 V 时，电流为0.4 A ，故当在导体甲的两端加上3 V 的电压时，通过导体甲的电流为：2 V 3 V ×0.4 A ＝0.6 A ①，故B 正确；由 A 知，通过导体甲的电流与其两端的电压成正比，故C 正确；当乙导体加上3 V 电压时，通过乙的电流为：2 V 3 V ×0.2 A ＝0.3 A ②；两导体并联后接到电压为3 V 的电源上，则甲、乙导体的电压都为3 V ，由①②式得：干路的电流I ＝I 甲＋I 乙＝0.6 A ＋0.3 A ＝0.9 A ，故D 错误．13. (1)6V (2)30Ω (3)2.4V 解析：(1)当断开开关S 1和S 2，闭合开关S 3时，只有R 1接在电路中，电流表测电路中的电流，根据欧姆定律可得，电源电压为：U ＝I 1R 1＝0.30A ×20Ω＝6V .(2)当断开开关S 2，闭合开关S 1、S 3时，电阻R 1和R 2并联，电流表测量的是干路中的总电流，根据并联电路电压的特点可得：U 1＝U 2＝U ＝6V ；通过电阻R 1的电流为：I 1＝R1U1＝20Ω6V ＝0.3A ；通过电阻R 2的电流为：I 2＝I －I 1＝0.50A －0.30A ＝0.20A ，电阻R 2的阻值：R 2＝I2U2＝0.2A 6V ＝30Ω.(3)断开开关S 1和S 3，闭合开关S 2时，电阻R 1和R 2串联，因为串联电路中总电阻等于各分电阻之和，所以电路中的电流：I ′＝R1＋R2U ＝20Ω＋30Ω6V ＝0.12A ，由I ＝R U 可知，电阻R 1两端的电压：U ′1＝I ′R 1＝0.12A ×20Ω＝2.4V.14. D 解析：当P 处于中点时，U 0＝8V ，I 0＝R0U0＝4Ω8V ＝2A ，I P ＝I 0＝2A ，R P ＝21R ab ＝21×10Ω＝5Ω，U P ＝I P R P ＝2A ×5Ω＝10V .电源电压U ＝U 0＋U P ＝8V ＋10V ＝18V.当P 向右移动距离s 后，U 0′＝6V ，I 0′＝R0U0′＝4Ω6V ＝1.5A ，I ′P ＝I 0′＝1.5A ，电路总电阻R ′＝I ′U ′＝I ′0U ＝1.5A18V ＝12Ω，R P ′＝R ′－R 0＝12Ω－4Ω＝8Ω，所以P 从中点向右移动距离s 后，变阻器的电阻增加了8Ω－5Ω＝3Ω，则当P 从中点向左移动距离s 后，变阻器接入电路的电阻R P ″＝5Ω－3Ω＝2Ω，此时电路中的电流I ″＝R ″U ″＝R0＋RP ″U ＝4Ω＋2Ω18V ＝3A ，此时通过R 0的电流I 0″＝I ″＝3A ，R 0两端的电压U 0″＝I 0″R 0＝3A ×4Ω＝12V .。

欧姆定律（一）一、单选题1．关于电流、电压、电阻的关系，下列说法中错误的是( )A．导体两端的电压一定时，导体的电阻跟通过导体的电流成反比B．导体电阻一定时，导体中的电流跟这段导体两端的电压成正比C．导体的电阻与导体两端的电压、导体中的电流大小无关D．导体中的电流跟其两端的电压成正比，跟导体的电阻成反比2．在探究通过导体的电流与其两瑞电压的关系时，利用实验数据作出了如图所示的图象．根据图象，下列说法正确的是（）A．导体甲的电阻大于导体乙的电阻B．通过导体乙的电流与其两端的电压成正比C．当导体甲两端的电压为2V时，通过导体甲的电流为0.2AD．将两导体并联后接在3V的电源上时，干路中的电流为0.6A3．关于欧姆定律变形公式R＝UI，以下说法中正确的是A．导体的电阻与这段导体两端的电压成正比B．导体的电阻与这段导体的电流成反比C．电压一定时，导体中的电流越大，导体的电阻越大D．利用这个公式可以计算电阻，但是电阻和电压、电流无关4．如图所示，把电阻R接入电源电压为6V的电路中，电流表示数是0.5A，如果需要让电流表示数增大到1.5A，可以采取的方法是（）A．用一个6Ω的电阻与R串联B．用一个6Ω的电阻与R并联C．用一个12Ω的电阻与R串联D．用一个12Ω的电阻与R并联5．在“探究电流与电压关系”的实验中，分别用R1、R2两个电阻进行探究，并根据各自的实验数据绘制出如图所示的U -I关系图像，从图中可以看出R1与R2的大小关系是（）A．R2 > R1B．R2 = R1B．C．R2 < R1D．无法确定6．如果某人的身体电阻约在3000Ω到4000Ω之间，为了安全，要求通过人体的电流不能大于 5mA ，那么此人身体接触的电压不能大于A ．5VB ．15VC ．30VD ．36V7．一段导体两端的电压为4 V 时，通过的电流为0.5 A ，如果将它两端的电压提高到8 V 时，导体的电阻为A ．8 ΩB ．4 ΩC ．2 ΩD ．0.25 Ω8．物理学中经常看到形如x 的公式。

苏科版物理九上第14章第3节：欧姆定律（二）导学案和巩固测试题【答案】第十四章 欧姆定律第3节 欧姆定律（二）【学习目标】1. 理解欧姆定律内容和公式；2. 会利用欧姆定律公式进行简单的计算；了解串、并联电路中各物理量的比例关系。

【课前准备】1. 欧姆定律的内容：______________________________________________________；欧姆定律公式：_____________，公式中各物理量I 、U 、R 的单位分别为：_____________。

2. 电阻与电流、电压有没有关系？若有关系，说出有怎样的关系；若无关系，说出自己的理由。

【课堂例题】例1. （2008年广安市中考题）在一段导体两端加上0.2V 电压时，通过它的电流为0.04A ，若使它两端的电压升高到3V ，则通过它的电流为_______A ，这段导体的电阻为_______Ω。

例2. （2009年北京市中考题）图1所示的电路中，电阻R 1的阻值为10Ω。

闭合开关S ，电流表A 1的示数为2A ，电流表A 2的示数为0.8A ，则电阻R 2的阻值为 Ω。

例3.（2009年兰州市中考题）如图2所示电路，电源电压保持不变。

在甲图中，闭合开关S ，电压表示数为4V ，电流表示数为0.4A ；乙图中，闭合开关S ，电压表示数为6V 。

求：（1）R 1 、R 2的阻值；（2）乙图中电流表示数。

例4.（2008年广安市中考题）有两个电阻，R 1＝4Ω，R 2＝6Ω，如果把它们串联在电路中，通过它们的电流分别为I 1、I 2，它们两端的电压分别为U 1 、U 2，则I 1：I 2 ，U 1 ：U 2分别为（ ）A. 1∶1 2∶3B. 2∶3 1∶1C. 1∶1 1∶ID. 2:3 2:3例5.（2008年河南省中考题）在图4所示的电路中，电源电压不变，闭合开关后，电流表A 1的示数为0.5A ，电流表A 2的示数为0.3A ，则R 1∶R 2＝ 。

苏科版九年级物理第14章《欧姆定律》专项训练专题一欧姆定律内容及其实验操作一、选择题1. 对一个定值电阻，根据欧姆定律可以导出R=，关于这个导出公式，下列说法正确的是（）A.当导体两端的电压为0时，导体的电阻也为0B.导体电阻的大小跟导体中的电流成反比C.导体电阻的大小跟导体两端的电压和通过导体的电流无关D.导体电阻的大小跟导体两端的电压成正比2. 根据欧姆定律，下列说法正确的是（）A.导体两端的电压为零时，电阻值也为零B.通过导体的电流越大，这段导体的电阻就越小C.导体两端的电压越大，这段导体的电阻就越大D.导体中的电流，跟导体两端的电压成正比，跟这段导体的电阻成反比3.关于欧姆定律的公式I=及其变形公式U=IR的理解，下列说法正确的是（）A.导体两端的电压一定时，通过导体的电流与导体的电阻成反比B.导体的电阻一定时，导体两端的电压与通过导体的电流成正比C.导体两端的电压为零时，导体的电阻也为零D.导体的电阻与电压成正比，与电流成反比4.根据下列一组实验数据，可以得到的结论是（）导体两端的电压导体的电阻通过导体的电流2V10Ω0.2A4V10Ω0.4A6V10Ω0.6AA.导体电阻一定时，导体两端的电压跟通过导体的电流成正比B.导体电阻一定时，通过导体的电流跟导体两端的电压成正比C.导体两端的电压一定时，导体的电阻跟通过导体的电流成反比D.导体两端的电压一定时，通过导体的电流跟导体的电阻成反比5.在电学的学习中，比较多实验都用到滑动变阻器，某同学利用如图所示的电路探究“电流与电压、电阻的关系”，有关对应实验中滑动变阻器的作用和操作说法错误的是（）A.实验开始时，滑动变阻器的滑片处于最大值端，作用是使电路中的电流最小，可以保护用电器B.在探究通过导体的电流与导体两端电压关系时，可调节滑片，使电压表的示数产生变化C.在探究通过导体的电流与导体的电阻关系时，滑动变阻器的作用是保持接入的定值电阻两端的电压不变D.在探究通过导体的电流与导体的电阻关系时，要控制电阻不变6.小刚用图所示电路探究“一段电路中电流跟电阻的关系”。
