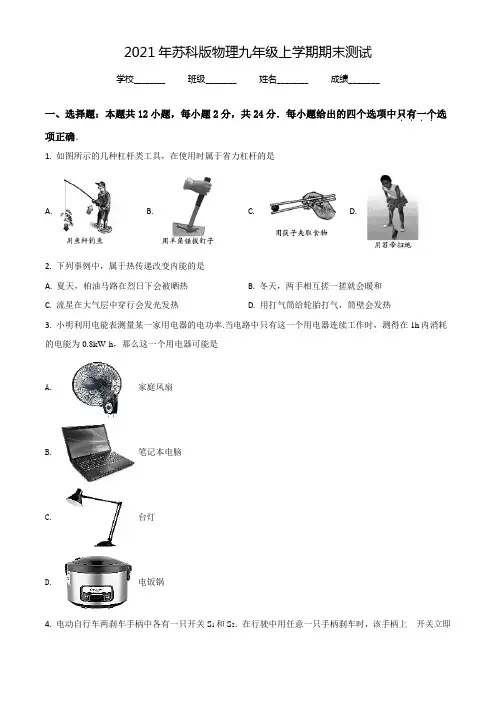

2021年苏科版物理九年级上学期期末测试学校________ 班级________ 姓名________ 成绩________一、选择题：本题共12小题，每小题2分，共24分．每小题给出的四个选项中只有一个．．．．选项正确．1. 如图所示的几种杠杆类工具，在使用时属于省力杠杆的是A. B. C. D.2. 下列事例中，属于热传递改变内能的是A. 夏天，柏油马路在烈日下会被晒热B. 冬天，两手相互搓一搓就会暖和C. 流星在大气层中穿行会发光发热D. 用打气筒给轮胎打气，筒壁会发热3. 小明利用电能表测量某一家用电器的电功率.当电路中只有这一个用电器连续工作时，测得在1h内消耗的电能为0.8kW·h，那么这一个用电器可能是A. 家庭风扇B. 笔记本电脑C. 台灯D. 电饭锅4. 电动自行车两刹车手柄中各有一只开关S1和S2．在行驶中用任意一只手柄刹车时，该手柄上开关立即断开，电动机停止工作．如图电路符合要求的是( ) A. B. C. D. 5. 跳伞运动员在空中匀速下落时，以下说法中正确的有A. 重力势能减少，动能增加，机械能不变B. 重力势能增加，动能减少，机械能不变C. 重力势能减少，动能不变，机械能减少D. 重力势能增加，动能不变，机械能增加6. 如图所示是某同学研究串联电路中电流、电压特点的电路图．当开关闭合时，灯L 1、L 2都不亮，电流表无示数，但电压表示数较大．则故障原因可能是A. L 1断路B. L 1短路C. L 2短路D. L 2断路7. 如图甲所示为一个天然气泄漏检测电路，电源电压恒定不变，R 0为定值电阻，R 为气敏电阻，其阻值随天然气浓度变化曲线如图乙所示，则下列说法正确的是A . 天然气浓度增大，电压表示数变小B. 天然气浓度减小，电流表示数变大C. 天然气浓度增大，电路消耗的总功率变小D. 天然气浓度减小，电压表与电流表示数比值不变8. 举重是我国的优势体育项目．一位身高170cm 的运动员和一位身高160cm 的运动员，在挺举项目中用相同时间，把同样重的杠铃举起，如图所示．如果他们对杠铃所做的功分别为W 1和W 2，功率分别为P 1和P 2，则下列关系式中正确的是 ( )A. W1＝W2、P1＝P2B. W1＞W2、P1＝P2C. W1＞W2、P1＞P2D. W1＜W2、P1＜P29. 如图所示，甲、乙、丙三图中的装置完全相同，燃料的质量相同，烧杯内的液体质量也相同，下列说法正确的是A. 比较不同液体的比热容，可以选择甲乙两图B. 比较不同液体的比热容，可以选择乙丙两图C. 比较不同燃料的热值，可以选择乙丙两图D. 比较不同燃料的热值，可以选择甲乙两图10. 关于磁体、磁场和磁感线，以下说法中正确的是A. 铁和铝都能够被磁体吸引B. 磁体之间的相互作用是通过磁场发生的C. 磁感线是磁场中真实存在的曲线D. 磁感线从磁体的S极出来，回到磁体的N极11. 甲、乙两只普通照明灯泡的铭牌如图所示，下列说法中正确的是A. 甲灯的实际功率一定是25WB. 两灯均正常发光时，乙灯消耗的电能较多C. 两灯均正常发光时，甲灯灯丝电阻较大D. 将乙灯接入110V电路中，它的实际功率为50W12. 某同学在做电学实验时，接了如图所示的电路，电源电压恒为4.5V，电压表量程“0～3V”，滑动变阻器规格“20Ω 1A”，灯泡L标有“2.5V 1.25W”字样(忽略灯丝电阻变化)，在不损坏电路元件的情况下，下列判断正确的是( )A. 电路中电流变化的范围是0.18A～0.5AB. 滑动变阻器阻值变化的范围是2.5Ω～10ΩC. 灯泡的最大功率是2.25WD. 电路的最小功率是1.35W二、填空题(每空1分，共28分)13. 学校升旗仪式上，当升旗手缓缓向下拉绳子时，旗子就会徐徐上升，这是由于旗杆顶部有一个____________滑轮，它能改变力的方向，但____________(选填“能”或“不能”)省力．14. 一台单缸四冲程汽油机如图所示是汽油机的______冲程，在这个冲程中是将______能转化成______能．若飞轮的转速为1800R/min，则此汽油机每秒内完成______个冲程，做功______次．15. 如图是一种自动测定油箱内油面高度的装置，R2是滑动变阻器，它的金属滑片连在杠杆的一端，从油量表(由电流表改装而成)指针所指的刻度，就可以知道油箱内油面的高度，当油面上升时，电压表示数________，油量表示数________(选填“变大”、“变小”或“不变”)．16. 在探究杠杆平衡条件的实验中，如果杠杆右侧高左侧低，可将左侧的平衡螺母向_____调节，使其在水平位置平衡．如图所示，在支点左侧20cm刻度处挂3个重均为0.5N的钩码，在支点右侧15cm刻度处用弹簧测力计拉杠杆，使其水平平衡．要使弹簧测力计示数最小，弹簧测力计的拉力应沿_____方向，此时读数为_____N．17. 汽车上的散热器用水作为冷却剂，这是利用了水的比热容较大的性质；若散热器中装有10kg 的水，在温度升高20℃的过程中，水吸收的热量是_____J ，这些热量相当于完全燃烧_____kg 的天然气放出的热量．【水的比热容c 水=4.2×103J/(kg•℃)，天然气的热值q =8.4×107J/kg 】．18. 有一个电铃，它的电阻是10Ω，额定电压为6V 。

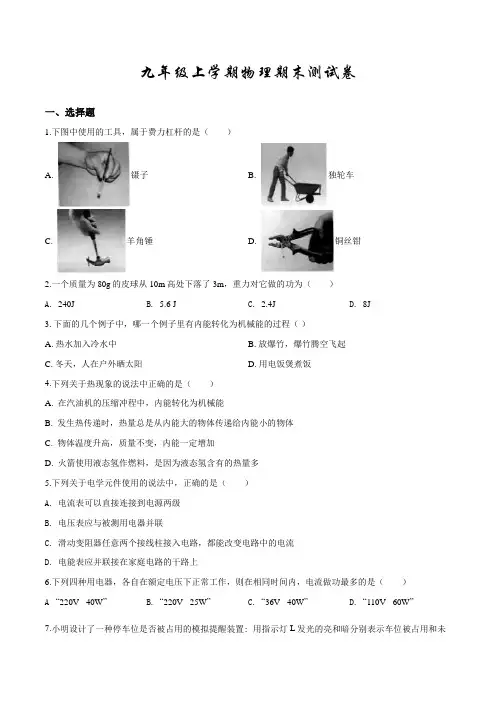

九年级上学期物理期末测试卷一、选择题1.下图中使用的工具，属于费力杠杆的是（）A. 镊子B. 独轮车C. 羊角锤D. 铜丝钳2.一个质量为80g的皮球从10m高处下落了3m，重力对它做的功为（）A. 240JB. 5.6 JC. 2.4JD. 8J3. 下面的几个例子中，哪一个例子里有内能转化为机械能的过程（）A. 热水加入冷水中B. 放爆竹，爆竹腾空飞起C. 冬天，人在户外晒太阳D. 用电饭煲煮饭4.下列关于热现象的说法中正确的是（）A. 在汽油机的压缩冲程中，内能转化为机械能B. 发生热传递时，热量总是从内能大的物体传递给内能小的物体C. 物体温度升高，质量不变，内能一定增加D. 火箭使用液态氢作燃料，是因为液态氢含有的热量多5.下列关于电学元件使用的说法中，正确的是（）A. 电流表可以直接连接到电源两级B. 电压表应与被测用电器并联C. 滑动变阻器任意两个接线柱接入电路，都能改变电路中的电流D. 电能表应并联接在家庭电路的干路上6.下列四种用电器，各自在额定电压下正常工作，则在相同时间内，电流做功最多的是（）A“220V 40W” B. “220V 25W” C. “36V 40W” D. “110V 60W”7.小明设计了一种停车位是否被占用的模拟提醒装置: 用指示灯L发光的亮和暗分别表示车位被占用和未被占用，车位被占用时控制开关S闭合，下列能实现此功能的电路是()A. B. C. D.8.下列措施不符合安全用电规范的是（）A. 用湿布擦抹正在工作的台灯B. 用电器的金属外壳接地C. 用电器的开关装在火线上D. 使用测电笔时，手接触笔尾的金属电极9.电烙铁中的电阻丝通电一段时间后变得很烫，而连接电烙铁的导线却不怎么热，这主要是因为（）A. 导线的绝缘皮隔热B. 通过导线的电流小于通过电阻丝的电流C. 导线散热比电阻丝快D. 导线的电阻远小于电阻丝的电阻，导线产生的热量很少10.如图所示的串联电路，当闭合开关后两灯都不亮．为了检测电路故障，小华将电压表接在灯L1两端，发现电压表有明显示数，而电流表示数几乎为零．则电路故障可能是A. 灯L1短路B. 灯L2断路C. 电流表烧坏D. 灯L1断路11.【2017•江西卷】如图11所示，电源电压保持不变，闭合开关，当滑动变阻器的滑片P向右滑动时，下列判断正确的是（）A. 电压表示数变大，电流表示数变大B. 电压表示数变小，电流表示数变小C. 电压表示数变小，电流表示数变大D. 电压表示数变大，电流表示数变小12.如图所示，电源电压恒为9V，电压表的量程为0~3V，电流表的量程为0~0.6A，滑动变阻器的规格为”24Ω 0.8A”，灯泡标有”3V 1.5W”字样。

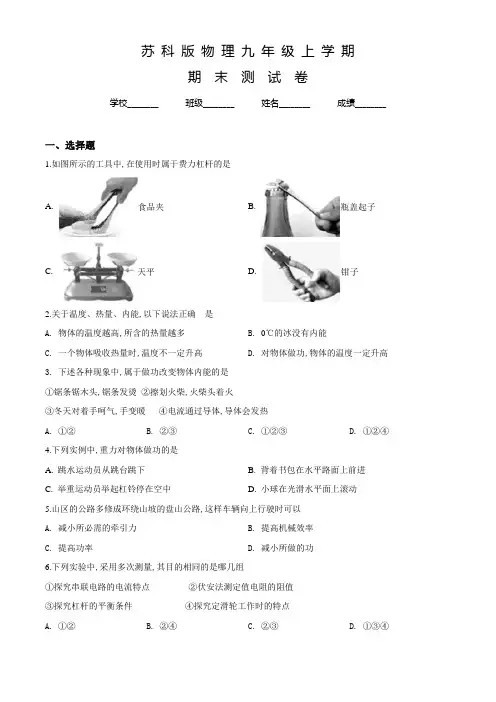

苏科版物理九年级上学期期末测试卷学校________ 班级________ 姓名________ 成绩________一、选择题1.如图所示的工具中,在使用时属于费力杠杆的是A. 食品夹B. 瓶盖起子C. 天平D. 钳子2.关于温度、热量、内能,以下说法正确的是A. 物体的温度越高,所含的热量越多 B. 0℃的冰没有内能C. 一个物体吸收热量时,温度不一定升高D. 对物体做功,物体的温度一定升高3. 下述各种现象中,属于做功改变物体内能的是①锯条锯木头,锯条发烫②擦划火柴,火柴头着火③冬天对着手呵气,手变暖④电流通过导体,导体会发热A. ①②B. ②③C. ①②③D. ①②④4.下列实例中,重力对物体做功的是A. 跳水运动员从跳台跳下B. 背着书包在水平路面上前进C. 举重运动员举起杠铃停在空中D. 小球在光滑水平面上滚动5.山区的公路多修成环绕山坡的盘山公路,这样车辆向上行驶时可以A. 减小所必需的牵引力B. 提高机械效率C. 提高功率D. 减小所做的功6.下列实验中,采用多次测量,其目的相同的是哪几组①探究串联电路的电流特点②伏安法测定值电阻的阻值③探究杠杆的平衡条件④探究定滑轮工作时的特点A. ①②B. ②④C. ②③D. ①③④7.为保证司乘人员的安全,轿车上设有安全带未系提示系统．当乘客坐在座椅上时,座椅下的开关S1闭合,若未系安全带,则开关S2断开,仪表盘上的指示灯亮起；若系上安全带,则开关S2闭合,指示灯熄灭．下列设计最合理的电路图是（）A. B. C.D.8.如图所示的电路中,电源电压不变,闭合开关S,电路正常工作.过了一会儿,两个电表的示数都变大,则该电路中出现的故障可能是A. 电阻R断路B. 电阻R短路C. 灯L断路D. 灯L短路9.如图所示的电路中,电源电压保持不变,开关S1、 S2均闭合.当开关S2由闭合到断开时,电路中A. 电压表V的示数变小B. 电流表A1的示数变大C. 电压表V示数与电流表A1示数的比值变小D. 电压表V示数与电流表A示数的比值变大10.如图所示,电源电压保持不变.当开关S1闭合、S2断开时,电流表的示数为0. 2A;当开关S1、S2都闭合时,电流表的示数为0. 8A.则电阻R1与R2的比值为A .3：1B. 1：3C. 2：3D. 2：911.有两只标有“220V 40W”的灯泡,灯泡在它两端不超过额定电压时,电流随电压的变化关系如图所示,将它们串联起来接到家庭电路中,消耗的总功率A. 小于20WB. 等于20WC. 大于20WD. 等于40W12.家用漏电保护器是在用电器发生漏电故障或人体触电时实施保护的设备．家庭电路漏电时,通过火线与零线的电流不相等,漏电保护器中有一特殊装置(在图中虚线框内,未画出)检测到这一差异后,便切断电源,起到保护作用．漏电保护器中还有试验电路,由一只开关S 与电阻R 组成,闭合开关S 就能模拟漏电情形,试验电路的连接符合要求的是( )A. B. C.D.二、填空题13.我国家庭电路的供电电压是_____V ；一节干电池的电压是_____V ．14.“会挽雕弓如满月,西北望,射天狼”的诗句表达了诗人苏轼期望为国御敌立功的壮志.拉弯的弓把箭射出去,这一过程中能量的转化情况是弓的______________能转化为箭的__________能.15.某段导体两端的电压为3V 时,通过它的电流为0. 6A ,则该导体的电阻为___________Ω;当导体两端的电压减小一半时,该导体的电阻为___________Ω. 16.工人用如右图所示的甲、乙两种滑轮把同样一桶沙提升相同的高度,所用的拉力分别是F 甲、F 乙,滑轮机械效率分别是η甲、η乙,若不计绳重和摩擦,且沙子的重力大于动滑轮重力,则F 甲F乙 ,η甲_η乙（选填“＞”、“＜”或“＝”）．17.木块在大小为5N的水平拉力作用下10s内在水平面上沿拉力方向前进2m,拉力做功为_______J,功率为_______W,若木块重15N,在此过程中重力对木块做功为______J．18.汽油机在压缩冲程中,气体的温度升高,这是通过________的方式增加内能．为了不让汽油机在工作时温度升得太高,在设计制造时,汽缸外有一个水套,让汽缸被水包围着,这是通过________的方式减少汽缸内能．用水来冷却汽缸是因为水的________较大．19.如图所示,电源电压保持不变.闭合开关,当滑动变阻器滑片P向左移动时,电流表的示数_________(变大/不变/变小),电压表的示数__________(变大/不变/变小),电压表示数与电流表示数的比值_________(变大/不变/变小).20.苏州市城乡电网改造后,家用的电能表全部改用了精度高、能耗少的脉冲式数字电能表．小明家脉冲式数字电能表的表盘上有“3000imp/kW•h”、“220V、20A”等信息,若小明关闭其它所有的用电器,只接通一只“220V、100W”的电灯,使其工作1h,则电灯消耗的电能是_____J,指示灯闪烁了_____次．21.标有“6V 6W”,“12V 6W”字样的灯L1和L2,串联在某电源上,设灯丝的电阻不变,则灯L1和L2的实际功率之比为_____．要保证两灯安全工作,电源电压不应超过_____V．22.如图所示电路,电源电压不变,电灯L 标有“6V 1.2W“字样．当开关S1、S2均闭合时,电灯L 恰能正常发光,电流表示数为0.5A．则：⑴电动机两端电压为_______V,通过电动机的电流为_______A．⑵通电1min 电路消耗电能_______J．23.电源电压不变,R1=10Ω,R2=15Ω.若甲、乙都是电压表,则S1、S2都闭合时,甲、乙两表的读数之比为________;若甲、乙都是电流表,则S1闭合,S2断开时,甲、乙两表的读数之比为________.三、解答题24.在下图中,画出作用在“开瓶起子”上动力F1的力臂和阻力F2的示意图_____．25.在图虚线框中填入电池和电流表的符号,使电路成为并联电路.26.在图中,用笔画线代替导线将三线插座接到火线、零线上.27.一辆汽车以20m/s的速度匀速行驶10min,消耗的汽油为1. 2kg.汽车匀速行驶时受到的牵引力F =1200N,汽油的热值q=4. 6 ×107J/kg.问:(1)汽车在这段时间内消耗汽油产生的热量是多少?(2)这段时间内汽车牵引力做功是多少?(3)上述两数据不相等的原因有哪些?(写出一种原因)28.物体重300N,用如图所示的滑轮组提升使物体上升了3m,所用拉力是200N．求：（1）有用功；（2）拉力做的总功；（3）滑轮组的机械效率．29.如图甲所示的电路中,电源电压为9V且保持不变,小灯炮标有“6V 6W”的字样,灯泡的电流随电压的变化曲线如图乙所示.求:(1)小灯炮正常发光时电阻;(2)当电流表的示数为0. 7A时,小灯泡的电功率;(3)当电压表的示数为2V时,滑动变阻器接入电路部分的电阻及整个电路在10s内消耗的电能.30.实际的电源都存在电阻,通常可用电压U和电阻r两个物理量描述它.例如,干电池、蓄电池可以把它看成是由一个电压为U、电阻为0的理想电源与一个阻值为r的电阻串联而成,如图甲所示.小明为了测出某电源的电压和电阻,设计了如图乙所示的电路,已知R1=14Ω,R2=9Ω.当只闭合S1时,电流表读数I1= 0. 2A;当只闭合S2时,电流表读数I2 =0. 3A.现把该电源按图甲中的等效方法处理,则电源电压U为__________V,电阻r为__________Ω.31.用如图所示的电路可以测量一个未知电阻的阻值,其中Rχ为待测电阻,R为电阻箱,S为单刀双掷开关,R0为定值电阻.小明用该电路进行实验,主要步骤有:A.把开关S接b点,调节电阻箱,使电流表的示数为I;B.读出电阻箱的示数R;C.把开关S接a点,读出电流表的示数I;D.根据电路图连接电路,将电阻箱的阻值调至最大.(1)上述步骤的合理顺序是_________(只需填写序号).(2)步骤A中电阻箱调节好后示数为30Ω.若已知R0阻值为10Ω,则待测电阻的阻值为_________Ω.(3)本实验物理思想方法可称为____________(控制变量法/等效替代法).32.小华骑自行车下坡时,想到从斜面下滑物体的快慢与哪些因素有关呢?回家后她找来了小车、秒表、刻度尺和充当斜面的木板进行探究,如图所示．首先对影响小车下滑快慢的因素作出以下猜想,猜想一：与小车的质量有关；猜想二：与斜面的高度有关；猜想三：与斜面的长度有关．（1）根据所学知识,断定猜想二是正确的,依据是______________．（2）为了验证猜想一,小华设计的方案是在小车内放置不同数量的钩码,分别从斜面的顶端由静止释放,测出下滑的时间．小华测量的结果如下表,她怀疑第三次测量错误,于是重新测量并进行了修正．你认为小华第三次测量时间偏小的原因,除了秒表的使用和小车开始的位置不符合设计的要求外,还有一种在操作上存在的问题可能是___________；经过对修正后的数据分析,猜想一是______（正确/错误）的.实验次数1 2 3 4小车内放置钩码的质量m/g 0 50 100 150时间t/s 2.5 2.5 2.0 2.5（3）为了验证猜想三,小华设计的方案是将小车分别从距斜面底端不同距离处由静止释放,测出下滑的时间．她通过测量发现下滑的时间不同,于是得出猜想三是正确的．请对小华这一探究作出评价,指出她存在的两个主要问题是①__________；②____________．（4）接着小华又作出：“小车下滑的快慢还与斜面倾角有关”的猜想,你认为她___（需/不需）要对这一猜想进行探究．如需要,说出方案,如不需要,说出原因：______．33.某实验小组测一滑轮组机械效率的数据如下表:(1)请你在图中画出本实验的绕绳方法.__________(2)用同一滑轮组提升不同重物至同一高度:克服动滑轮的重力所做的额外功____________(相同/不同);提升的物重增加时,克服摩擦和绳重所做的额外功____________(变大/不变/变小),滑轮组的机械效率_______(变大/不变/变小).(3)由本实验_____(能/不能)推断:任何机械的机械效率跟物重均有关.34.小华和小明做了“探究小灯泡的亮度与哪些因素有关”的实验.小华所用电源电压恒为3V,小灯泡上标有“2. 5V”字样,滑动变阻器的铭牌上标有“50Ω l A”.(1)小华闭合开关前,滑动变阻器的滑片移到了最左端.下图是她连接的实验电路,请你在错误的导线上画“×”,并用笔画线代替导线画出正确的导线__________.(2)小华闭合开关后,发现灯泡不亮,电压表无示数,电流表有示数.若电路中仅有一处故障,这个故障可能是:______________.(3)小明在做这个实验时,操作正确,并将有关数据记录在下表中.在某次实验时发现电流表有示数但小灯泡不亮,其原因是:______________.(4)小明进行第5次测量时电流表示数如图所示,则此时小灯泡中的电流为___A.小灯泡的额定功率为____W.(5)小华排除故障后也完成了该实验.她_________(填“能”或“不能”)通过这个实验得到上表中的每一组实验数据.理由是:____________.答案与解析一、选择题1.如图所示的工具中,在使用时属于费力杠杆的是A. 食品夹B. 瓶盖起子C. 天平D. 钳子【答案】A【解析】【详解】A．食品夹子在使用过程中,动力臂小于阻力臂,是费力杠杆,故A符合题意；B．瓶盖起子在使用过程中,动力臂大于阻力臂,是省力杠杆,故B不符合题意；C．天平在使用过程中,不省力、不费力,是等臂杠杆,故C不符合题意；D．钳子在使用过程中,动力臂大于阻力臂,是省力杠杆,故D不符合题意．2.关于温度、热量、内能,以下说法正确的是A. 物体的温度越高,所含的热量越多B. 0℃的冰没有内能C. 一个物体吸收热量时,温度不一定升高D. 对物体做功,物体的温度一定升高【答案】C【解析】【详解】A．内能是状态量,而热量是过程量,物体温度越高,内能越大,不能说含有热量,A错；B．一切物体在任何温度下的物体都具有内能,B错；C．当晶体熔化时,吸收热量,但温度不变,C正确；D．对物体做功时,同时物体也可能放出热量,故温度可能不变,不一定升高,D错．3. 下述各种现象中,属于做功改变物体内能的是①锯条锯木头,锯条发烫②擦划火柴,火柴头着火③冬天对着手呵气,手变暖④电流通过导体,导体会发热A. ①②B. ②③C. ①②③D. ①②④【答案】D【解析】试题分析：做功和热传递都能改变物体的内能．做功的实质是能量的转化；热传递的实质是能量的转移．锯条锯木头,锯条发烫和擦划火柴,火柴头着火,都是克服摩擦做功,机械能转化为内能；电流通过导体,导体会发热,是电能转化为内能．所以,①②④都属于做功改变物体内能；天对着手呵气,手变暖,是内能的转移,属于热传递能改变物体的内能．故选D考点：做功和热传递都能改变物体的内能4.下列实例中,重力对物体做功的是A. 跳水运动员从跳台跳下B. 背着书包在水平路面上前进C. 举重运动员举起杠铃停在空中D. 小球在光滑水平面上滚动【答案】A【解析】A. 跳水运动员从跳台跳下,受重力的作用,并且在重力的方向移动了距离,重力对人做功,符合题意．B. 背着书包在水平路面上前进,移动的方向和受力方向垂直,在力的方向上没有移动距离,不做功,不符合题意．C. 举重运动员举起杠铃停在空中,有力作用在物体上,但是没有移动距离,没有力做功,不符合题意．D. 小球在光滑水平面上,依靠的是小球的惯性,水平方向上虽然移动了距离,但是没有力的作用,不做功,不符合题意．5.山区的公路多修成环绕山坡的盘山公路,这样车辆向上行驶时可以A. 减小所必需的牵引力B. 提高机械效率C. 提高功率D. 减小所做的功【答案】A【解析】A. 斜面模型加长了运动距离,但可以省力,减小了车辆上山时所需要的牵引力,说法正确,符合题意．B. 从机械效率的公式ηWW=有用总可知,要想判断机械效率的大小,应该同时考虑有用功和总功,说法错误,不符合题意．C. 从功率的计算公式PWt=可知,要想判断功率的大小,应该同时考虑做功的多少和做功的时间,说法错误,不符合题意．D. 从功的原理可知,使用任何机械都不省功,说法错误,不符合题意．6.下列实验中,采用多次测量,其目的相同的是哪几组①探究串联电路的电流特点②伏安法测定值电阻的阻值③探究杠杆的平衡条件④探究定滑轮工作时的特点A. ①②B. ②④C. ②③D. ①③④【答案】D【解析】①③④的实验中,多次测量是为了取得多组结果,最后归纳出具有普遍性的规律,②的实验中,多次测量是为了求平均值减小实验误差．7.为保证司乘人员的安全,轿车上设有安全带未系提示系统．当乘客坐在座椅上时,座椅下的开关S1闭合,若未系安全带,则开关S2断开,仪表盘上的指示灯亮起；若系上安全带,则开关S2闭合,指示灯熄灭．下列设计最合理的电路图是（）A. B. C.D.【答案】B【解析】【详解】当乘客坐在座椅上时,座椅下的开关S1闭合,若未系安全带,则开关S2断开,仪表盘上的指示灯亮起；若系上安全带,则开关S2闭合,指示灯熄灭．说明当开关S2闭合后把灯泡短路了,另外此电路还需要一个保护电阻,所以选B．8.如图所示的电路中,电源电压不变,闭合开关S,电路正常工作.过了一会儿,两个电表的示数都变大,则该电路中出现的故障可能是A. 电阻R断路B. 电阻R短路C. 灯L断路D. 灯L短路【答案】B【解析】【详解】由图可知,电阻和灯泡串联,电压表测量灯泡的电压．电源电压不变,闭合开关S,电路正常工作．过了—会儿,两个电表的示数都变大,说明电路中的电阻变小,出现短路,且只有电阻短路,电压表的示数才会变大。

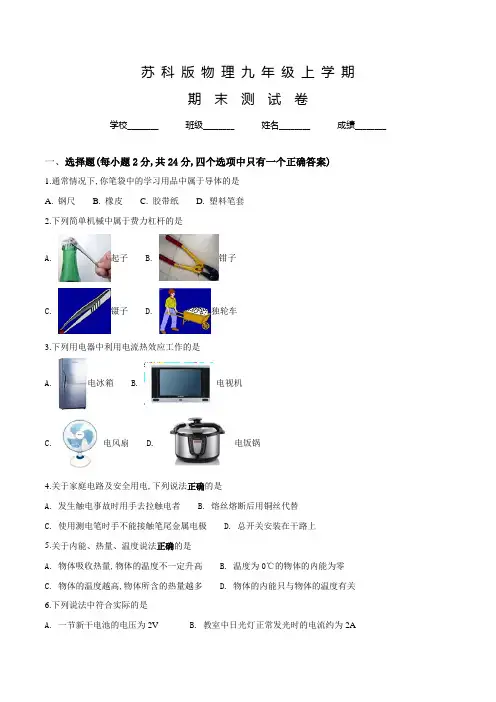

苏科版物理九年级上学期期末测试卷学校________ 班级________ 姓名________ 成绩________一、选择题(每小题2分,共24分,四个选项中只有一个正确答案)1.通常情况下,你笔袋中的学习用品中属于导体的是A. 钢尺B. 橡皮C. 胶带纸D. 塑料笔套2.下列简单机械中属于费力杠杆的是A. 起子B. 钳子C. 镊子D. 独轮车3.下列用电器中利用电流热效应工作的是A. 电冰箱B. 电视机C. 电风扇D. 电饭锅4.关于家庭电路及安全用电,下列说法正确的是A. 发生触电事故时用手去拉触电者B. 熔丝熔断后用铜丝代替C. 使用测电笔时手不能接触笔尾金属电极D. 总开关安装在干路上5.关于内能、热量、温度说法正确的是A. 物体吸收热量,物体的温度不一定升高B. 温度为0℃的物体的内能为零C. 物体的温度越高,物体所含的热量越多D. 物体的内能只与物体的温度有关6.下列说法中符合实际的是A. 一节新干电池的电压为2VB. 教室中日光灯正常发光时的电流约为2AC. 挂壁式空调的正常工作时电功率约为1100WD. 你家的冰箱每天消耗的电能约10kW·h7.下列科学家与其贡献的对应关系中正确的是A. 阿基米德：W=PtB. 欧姆：I=U/RC. 焦耳：F1L1=F2L2D. 安培：W=UIt8.如图所示电路,电源电压不变,R是定值电阻.将一个“6V 3W”的小灯泡接在a、b两点间,小灯泡恰能正常发光；若换一个“6V 4W”的小灯泡接在a、b两点间,则这个小灯泡的实际功率A. 大于4WB. 等于4WC. 小于4WD. 无法确定9.如图所示,作用在杠杆一端且始终与杠杆垂直的力F,将杠杆缓慢地由位置A拉至位置B,在这个过程中,力F的大小将()A. 不变B. 变小C. 变大D. 先变大后变小10.“节能减排,从我做起”,小吴同学养成了随手断开家中暂时可以不用的用电器的习惯．当他断开一个用电器后,家庭电路中不变化的物理量是A. 总电流B. 总电压C. 总电阻D. 总功率11.按图甲所示的电路进行实验,当闭合开关用电器正常工作时,电压表V1和V2的指针位置完全一样,如图乙所示,则下列说法中错误的是A. 电压表V1测量电源电压B. 两个电压表所选取量程不同C. L2两端的电压为2VD. 此时L1的电阻和L2的电阻之比为5：112.将标有“2V 1W”字样的小灯泡(灯丝电阻不变)和标有“20Ω 1A”字样的滑动变阻器连接在如图所示的电路图中,其中电源两端电压恒为4.5V,电流表量程为0～0.6A,电压表量程为0～3V．闭合开关,为保证电路安全,在移动滑动变阻器的滑片过程中,下列说法中正确的是( )A. 电流表示数变化范围是0.15A～0.5AB. 电压表示数变化范围是2.4V～3VC. 滑动变阻器阻值变化范围是5Ω～20ΩD. 电路的最大功率是2.25W二、填空题(每空1分,共24分)13.如图甲所示,旗杆顶部的A装置是______滑轮．如图乙,小明和小杰握住两根较光滑的木棍,小张将绳子的一端系在其中一根木棍上,然后依次将绳子绕过两根木棍,小明和小杰相距一定的距离握紧木棍站稳后,小张在图B处拉绳子的另一端,用很小的力便能拉动他们．两根木棍和绳子组成的机械相当于____,该实验说明_____．14.小蒋同学积极备战2018中考体育考试,在九年级上学期期末跳绳项目测试时取得了1min跳绳180次的优异成绩,小蒋同学的质量为40kg,每次跳起高度为5cm,则她每跳一次做功________J,她跳绳的平均功率为________W(g=10N/kg)．15.如图甲所示是四冲程汽油机工作过程中的______冲程,该过程的能量转化情况与图乙______(相同/不同)．若该汽油机1s内对外做功15次,则该汽油机曲轴的转速为______r/min．为了降低汽油机汽缸的温度,汽缸外有一个水箱体,使汽缸被水包围着,这是通过______的方式减少汽缸内能的,用水来包围汽油机汽缸是利用了水的______较大的物理属性．16.2017年中国长征系列运载火箭进行了16次航天发射,在九天之上镌刻上中国印记．在火箭携带飞船加速升空阶段,燃料燃烧时将______能转化为内能,飞船的机械能______(增大/减小/不变),火箭通常使用液氢为燃料,其主要原因是液氢的______高且污染小．17.在接有如图所示电能表的家庭电路中,允许同时接入电路使用的用电器总功率不能超过______W．若只将某一个用电器单独连入电路中正常工作6min的过程中,观察到电能表转盘恰好转动了320转,则该用电器的额定功率为______W.18.家庭电路中,各种用电器一般都是______联的．如图所示家庭电路中,电路完好,闭合开关后灯泡发光,此时用测电笔测试C点时,氖管______(发光/不发光)．若进户零线断路,此时闭合开关灯泡不发光,用测电笔测试C点时,氖管______(发光/不发光)．19.物理兴趣小组验证影响电功大小的因素的实验时,设计了如图所示电路．该电路可以验证电功与______的关系,实验中通过观察______来比较相同时间内电功的大小,实验中两个灯泡的规格应该______(相同/不同)．20.某种特殊元件R1与阻值为5Ω的定值电阻R2串联接入电源电压为6V的电路中,如图甲所示．特殊元件R1的I—U图像如图乙所示,则电路中的电流为______A, R2在10s内产生的热量为______J．若将两个相同的R1串联后接入电压为4V的电路中,则电路的总功率为______W．三、解答题21.如图所示,为按压式订书机,人手在A点施加压力F1,将订书机钉入B点下方的纸张中,纸张对订书机B点产生阻力F2,转轴O为支点,右图是该订书机的简化示意图,请在右图中画出阻力臂L2和人手在A点施加的最小动力F1.22.如图所示,将三孔插座正确接人家庭电路．23.画出如图实物图所对应的电路图．24.小明用如图所示滑轮组将480N的重物竖直匀速提升2m,用时10s,小明在绳端所施加的拉力竖直向上、大小为200N．忽略绳重及绳子与滑轮间的摩擦力,求：(1)该过程中的有用功和总功.(2)该滑轮组的机械效率.(3)动滑轮的重力.25.某型号电热水壶有加热和保温两个档位,其简化电路如图所示,已知该电热水壶的保温档位的电功率为22W,加热档位电功率为1400W.(1)当图中开关______闭合时,电路处于保温状态,电阻R1的阻值为______Ω(该小题两空不需要写出计算过程).(2)在该电热水壶中加入20℃的2kg水,加热至沸腾100℃,求该过程中水吸收的热量；不考虑热量损失,电热水壶正常工作需要加热多长时间? [c水=4.2×103J/(kg·℃)](3)若(2)中的热量由燃烧热值为4×107J/kg的天然气完全燃烧来提供,不考虑热量损失,则需要燃烧多少kg 的天然气?26.如图所示,是“探究杠杆的平衡条件”的实验装置.(1)实验前,杠杆如图甲静止,为使得杠杆在水平位置平衡,应将两端的平衡螺母向_____调节；(2)杠杆平衡后,在左侧A点挂两个钩码,每个钩码重1N,在右端B竖直向下拉着弹簧测力计,使杠杆在水平位置平衡,如图所示,此时弹簧测力计的示数F=____N；(3)若在B点斜向右下方拉弹簧测力计,仍保持杠杆水平平衡,则弹簧测力计的示数将______(变大/变小/不变)；此时,要使杠杆在水平位置平衡且弹簧测力计的示数仍等于F,应将钩码向_____(左/右)移动适当的距离.27.在使用同一装置探究动能大小影响因素的两次实验中,将小球从同一高度由静止开始释放时的场景如图所示,木板固定在水平面上．(1)该实验是通过比较木块在木板上滑行的_______来比较小球动能大小的,图示两次实验的目的是探究动能与______的关系；(2)图中错误的操作是______．改正后进行实验,发现木块会从木板右侧滑出,在不添加、更换任何实验器材的前提下,你的具体改进措施是______．28.在探究”比较不同物质吸热的情况“的实验中,实验装置如图所示,热源为两个相同的电加热器,不考虑热损失．(1)实验中应量取质量______(相等/不相等)的甲、乙两种液体,分别倒入相同的两烧杯中．实验时加热相同的时间,通过比较______来判断吸热能力的强弱．(2)通过实验,记录数据如表格所示,从开始加热2min甲、乙两种液体吸收热量的Q甲_______Q乙(大于/小于/等于)．(3)分析实验数据可知______(甲/乙)物质的吸热能力强．29.如图所示是探究“电流与电阻关系”的电路图,滑动变阻器R2的规格为“10Ω 0.5A”,电源电压保持不变．(1)连接电路时,开关应处于________状态,开关闭合前,滑动变阻器R2的滑片P应移至最________(左/右)端.(2)在某次实验中,规范操作实验,闭合开关后,发现电流表没有示数,电压表示数为3V,且故障只发生在R1或R2上,则电路故障是________,还可以得出电源电压为________V.(3)小爽同学先后取R1为5Ω、10Ω、20Ω进行实验,每次实验时电压表示数均为2V,当继续将R1换为40Ω时,发现无论如何调节滑动变阻器,电压表示数总是________ (大于/小于/等于)2V．在不改变原来电路连接,且不更换或增减器材的前提下,小俊同学提出：可以每次将电压表示数都控制为U V﹦________V,将滑动变阻器调至最大阻值,恰好能将R1换成40Ω完成第四次实验．在小俊提出的方案中,为确保电路中各元件的安全,U V不能超过________V．30.如图甲所示是某一学习小组探究“斜面的机械效率”实验装置．小名猜想斜面的机械效率可能跟斜面的粗糙程度有关,小悦猜想斜面的机械效率可能跟斜面的倾斜程度有关.表格是其中一位同学在其它条件一定时的实验数据.(1)实验时,沿斜面拉动木块时,为使测力计的示数稳定,应尽量使木块做______运动．(2)通过比较表格中“物块重”和“______”两栏对应的数据,可知斜面是一种省力的简单机械．实验次数斜面的倾斜程度物块重力G/N斜面高度h/m拉力F/N斜面长度S/m机械效率η1 较缓10 0.2 5.5 1 36.4%2 较陡10 0.4 7.0 1 57.1%3 最陡10 0.6 8.5 1 70.6%(3)表格实验数据验证了______(小名/小悦)的猜想,结论是：在其它条件一定时,斜面______,机械效率越高．(4)第一次实验中,物块所受斜面的摩擦力为______N．(5)请你进一步分析了实验数据,并结合所学物理知识,解决下列关于斜面的物理问题．图乙中斜面1的长度小于斜面2的长度,木块从斜面顶端由静止释放后沿着斜面下滑,该过程中斜面对木块的支持力______(做功/不做功)．木块到达斜面1、2底端时的速度分别为v1、v2,若斜面光滑,则v1______v2(大于/小于/等于)；若斜面粗糙程度相同,则v1______v2(大于/小于/等于)．31.在测定“额定电压为2.5V的小灯泡电功率”的实验中,电源电压保持不变．(1)为了完成实验,请在图甲中用笔画线代替导线将实验电路连接完整(连线不交叉)．(2)闭合开关后,发现电压表指针偏转如图乙所示,其原因是______．(3)排除故障后,调节滑动变阻器使小灯泡正常发光,此时电流表的示数如图丙所示,则通过小灯泡的电流为______A,该小灯泡的额定功率P额＝______W．(4)该实验同时还发现小灯泡的电阻时变化的,其原因是______．利用上述电路继续进行对比实验时,当调节滑动变阻器使得电流表示数为0.15A时,灯泡的实际电功率P实______(大于/小于/等于)0.25P额．答案与解析一、选择题(每小题2分,共24分,四个选项中只有一个正确答案)1.通常情况下,你笔袋中的学习用品中属于导体的是A. 钢尺B. 橡皮C. 胶带纸D. 塑料笔套[答案]A[解析]常见的导体包括：人体、大地、各种金属、铅笔芯、酸碱盐的溶液等.题中四个选项中,只有钢尺是导体,塑料、胶带纸、橡皮都是绝缘体.故选A.2.下列简单机械中属于费力杠杆的是A. 起子B. 钳子C. 镊子D. 独轮车[答案]C[解析]A. 用起子开瓶盖时,动力臂大于阻力臂,是省力杠杆B. 钳子在使用过程中,动力臂大于阻力臂,是省力杠杆；C. 镊子在使用过程中,动力臂小于阻力臂,是费力杠杆;D. 独轮车在使用过程中,动力臂大于阻力臂,是省力杠杆.故选C.点睛：结合图片和生活经验,先判断杠杆在使用过程中,动力臂和阻力臂的大小关系,再判断它是属于哪种类型的杠杆.3.下列用电器中利用电流热效应工作的是A. 电冰箱B. 电视机C. 电风扇D. 电饭锅[答案]D[解析]A. 电冰箱工作时主要把电能转化为机械能,不是利电流热效应工作的,故A错误；B. 电视机工作时主要把电能转化为光能与声能,不是利电流热效应工作的,故B错误；C. 电风扇工作时主要把电能转化为机械能,不是利电流热效应工作的,故C错误；D. 电饭锅工作时主要把电能转化为内能,是利电流热效应工作的,故D正确；故选：D.4.关于家庭电路及安全用电,下列说法正确的是A. 发生触电事故时用手去拉触电者B. 熔丝熔断后用铜丝代替C. 使用测电笔时手不能接触笔尾金属电极D. 总开关安装在干路上[答案]D[解析]A、发生触电事故时不能用手去拉触电者,应先切断电源,故A错误；B、组成保险丝的材料是电阻率较大而熔点较低的铅锑合金,在电流过大时熔断,自动切断电路,起到保护作用；铜导线的熔点很高,当电流过大时,不能熔断起不到保护作用,容易引起火灾,故B错误；C、使用测电笔辨别火线和零线时,手必须接触笔尾金属电极,故C错误；D、总开关安装在干路上,总开关可以控制所有用电器,符合安全用电原则,故D正确.故选D.5.关于内能、热量、温度说法正确的是A. 物体吸收热量,物体的温度不一定升高B. 温度为0℃的物体的内能为零C. 物体的温度越高,物体所含的热量越多D. 物体的内能只与物体的温度有关[答案]A[解析]A. . 物体吸收热量,温度不一定升高,例如晶体的熔化和液体的沸腾过程,故A正确；B. 一切物体都有内能,所以0℃的物体也有内能,故B错误；C. 热量是一个过程量,不能说物体含有多少热量,故C错误；D. 内能的多少与物体的质量、温度、状态有关,故D错误.故选A.6.下列说法中符合实际的是A. 一节新干电池的电压为2VB. 教室中日光灯正常发光时的电流约为2AC. 挂壁式空调的正常工作时电功率约为1100WD. 你家的冰箱每天消耗的电能约10kW·h[答案]C[解析]A. 一节新干电池的电压为1.5V.此选项不符合实际；B. 教室中日光灯的额定功率在40W左右,正常发光时的电流大约为I0.18A,故此选项不符合实际；C. 挂壁式空调的功率大约是1000W左右,故此选项符合实际；D. 冰箱每天消耗的电能约10kW·h,此选项不符合实际.故选C.7.下列科学家与其贡献的对应关系中正确的是A. 阿基米德：W=PtB. 欧姆：I=U/RC. 焦耳：F1L1=F2L2D. 安培：W=UIt[答案]B[解析]古希腊阿基米德发现了杠杆定律和浮力定律,.焦耳总结了焦耳定律,欧姆发现的是导体上电流与电压、电阻的关系,安培发现了安培定则,故B正确,ACD错误.8.如图所示电路,电源电压不变,R是定值电阻.将一个“6V 3W”的小灯泡接在a、b两点间,小灯泡恰能正常发光；若换一个“6V 4W”的小灯泡接在a、b两点间,则这个小灯泡的实际功率A. 大于4WB. 等于4WC. 小于4WD. 无法确定[答案]C[解析]由灯泡的铭牌可知,两灯泡的额定电压相等,由由P的变形公式R可知,额定功率为3W 灯泡的电阻大于额定功率为4W灯泡的电阻,因串联电路中电阻越大分得的电压越大,所以,改接后,灯泡两端的电压变小,小于6V ,则这只灯泡消耗的功率小于4W ,即比正常发光时暗些.故选C.9.如图所示,作用在杠杆一端且始终与杠杆垂直的力F,将杠杆缓慢地由位置A拉至位置B,在这个过程中,力F的大小将()A. 不变B. 变小C. 变大D. 先变大后变小[答案]C[解析]试题分析：由题意可知,在拉动过程中动力的力臂大小始终不变,阻力的大小不变,但阻力臂越来越大,所以阻力与阻力臂的乘积是变大的,根据杠杆的平衡条件可知,动力与动力臂的乘积也是变大的,由于动力臂不变,所以动力应是变大的,故应选C.[考点定位]杠杆的平衡条件10.“节能减排,从我做起”,小吴同学养成了随手断开家中暂时可以不用的用电器的习惯．当他断开一个用电器后,家庭电路中不变化的物理量是A. 总电流B. 总电压C. 总电阻D. 总功率[答案]B[解析]AD、因电路中的总功率等于各用电器功率之和,所以,每关闭一个家用电器,电路的总功率变小；由P UI 可知,电路中的总电流变小,故AD不符合题意.B. 家庭电路中各用电器之间的连接方式是并联,因家庭电路的电压不变,所以,每关闭一个家用电器,总电压不变,故B符合题意.C. 家庭电路中各用电器之间的连接方式是并联,而并联电路中总电阻的倒数等于各分电阻倒数之和,因此每关闭一个用电器,总电阻将变大,故C 不符合题意.故选B.11.按图甲所示的电路进行实验,当闭合开关用电器正常工作时,电压表V1和V2的指针位置完全一样,如图乙所示,则下列说法中错误的是A. 电压表V1测量电源电压B. 两个电压表所选取量程不同C. L2两端的电压为2VD. 此时L1的电阻和L2的电阻之比为5：1[答案]D[解析]从图中可以看出V1测电源电压,V2测L2两端电压,而两表指针一样,说明V1选的是大量程,V2的是小量程,则V1的示数为10V；V2示数为2V；又因为串联电路两端电压等于各部分电压之和,则灯L2两端电压为2V；灯L1两端电压为10V−2V8V,根据串联电路的电压特点可知,此时L1的电阻和L2的电阻之比：,故错误的是D.12.将标有“2V 1W”字样的小灯泡(灯丝电阻不变)和标有“20Ω 1A”字样的滑动变阻器连接在如图所示的电路图中,其中电源两端电压恒为4.5V,电流表量程为0～0.6A,电压表量程为0～3V．闭合开关,为保证电路安全,在移动滑动变阻器的滑片过程中,下列说法中正确的是( )A. 电流表示数变化范围是0.15A～0.5AB. 电压表示数变化范围是2.4V～3VC. 滑动变阻器阻值变化范围是5Ω～20ΩD. 电路的最大功率是2.25W[答案]D[解析]由电路图可知,滑动变阻器与灯泡串联,电压表测滑动变阻器两端的电压,电流表测电路中的电流.(1)根据P UI可得,灯的额定电流：I额0.5A,由于串联电路中各处的电流相等,且电流表的量程为0∼0.6A,所以,电路中的最大电流为I max0.5A,由I得：灯泡的电阻R L4Ω,电路中的最小总电阻R9Ω,根据串联电路中总电阻等于各分电阻之和可知：滑动变阻器接入电路中的最小阻值：R滑min R−R L9Ω−4Ω5Ω；滑动变阻器两端的最小电压为：U滑min I max R滑min0.5A5Ω 2.5V,该电路的最大功率：P max UI max 4.5V×0.5A 2.25W,故D正确；(2)当滑动变阻器接入电路中的电阻最大时,此时电路中的电流：I′0.1875A,则滑动变阻器两端的电压为U max I min R滑0.1875A20Ω 3.75V>3V,所以,当滑动变阻器接入电路中的电阻不能为20Ω,则当滑动变阻器两端的max最大电压为3V,所以,电压表示数的变化范围是2.5V∼3V,故B错误；根据串联电路的总电压电压各部分电路两端电压之和可知：灯泡两端的最小电压为U Lmin U−U滑max 4.5V−3V 1.5V,滑动变阻器两端的最小电压为：U滑min I max R滑min0.5A×5Ω 2.5V,电路中的最小电流为I min0.375A,则电流表示数的变化范围是0.375A∼0.5A,故A错误；滑动变阻器接入电路中的最大电阻为：R′滑max8Ω,则滑动变阻器阻值变化范围是5Ω−8Ω,故C错误.故选D.二、填空题(每空1分,共24分)13.如图甲所示,旗杆顶部的A装置是______滑轮．如图乙,小明和小杰握住两根较光滑的木棍,小张将绳子的一端系在其中一根木棍上,然后依次将绳子绕过两根木棍,小明和小杰相距一定的距离握紧木棍站稳后,小张在图B处拉绳子的另一端,用很小的力便能拉动他们．两根木棍和绳子组成的机械相当于____,该实验说明_____．[答案] (1). 定(2). 滑轮组(3). 滑轮组可以省力[解析]旗杆顶部的A装置是定滑轮,改变了力的方向.从使用的情况看,两根木棍和绳子组成的机械相当于滑轮组；在图B处拉绳子的另一端,用很小的力便能拉动他们,说明使用滑轮组可以省力.14.小蒋同学积极备战2018中考体育考试,在九年级上学期期末跳绳项目测试时取得了1min跳绳180次的优异成绩,小蒋同学的质量为40kg,每次跳起高度为5cm,则她每跳一次做功________J,她跳绳的平均功率为________W(g=10N/kg)．[答案] (1). 20 (2). 60[解析][详解]每跳一次做功W＝Gh＝mgh＝40kg×10N/kg×0.05m＝20J；跳绳180次做的功：W总＝W×180＝20J×180＝3600J,跳绳的平均功率：P＝＝60W.[点睛]知道每次跳起高度和自身质量,利用功的公式W＝Gh＝mgh求每次做功；求出跳180次做的功,知道跳180次用的时间,利用功率的公式求跳绳功率.15.如图甲所示是四冲程汽油机工作过程中的______冲程,该过程的能量转化情况与图乙______(相同/不同)．若该汽油机1s内对外做功15次,则该汽油机曲轴的转速为______r/min．为了降低汽油机汽缸的温度,汽缸外有一个水箱体,使汽缸被水包围着,这是通过______的方式减少汽缸内能的,用水来包围汽油机汽缸是利用了水的______较大的物理属性．[答案] (1). 做功(2). 相同(3). 1800(4). 热传递(5). 比热容[解析]由图示可知：两气门都关闭,火花塞点火,活塞向下运动,该冲程是做功冲程,此冲程中,燃气的内能转化为活塞的机械能；图乙中塞子的机械能由内能转化而来,故二者相同；汽油机在1s内完成了15个循环,转15×230r,则1min转30×601800r,故该汽油机工作时飞轮的转速为1800r/min. 为了避免汽油机在工作时温度升得太高,在设计制造时,汽缸外有一个水套,让汽缸被水包围着,即通过水吸收热量而使得气缸温度降低,这是通过热传递的方式改变内能的；因为水的比热容大,即相同质量的水和其他的液体相比较时,若都是升高1℃时,水能吸收的热量最多,用水冷却效果最好.16.2017年中国长征系列运载火箭进行了16次航天发射,在九天之上镌刻上中国印记．在火箭携带飞船加速升空阶段,燃料燃烧时将______能转化为内能,飞船的机械能______(增大/减小/不变),火箭通常使用液氢为燃料,其主要原因是液氢的______高且污染小．[答案] (1). 化学(2). 增大(3). 热值[解析]燃料燃烧时将化学能转化为内能；火箭携带飞船加速升空,飞船的机械能增大；火箭通常使用液氢为燃料,其主要原因是液氢的热值高且污染小.17.在接有如图所示电能表的家庭电路中,允许同时接入电路使用的用电器总功率不能超过______W．若只将某一个用电器单独连入电路中正常工作6min的过程中,观察到电能表转盘恰好转动了320转,则该用电器的额定功率为______W.[答案] (1). 8800(2). 1000[解析]图中“10(40)A”,10A是指电能表的正常工作电流,40A是指平时允许通过的最大电流,家中用电器的最大总功率：P UI220V×40A8800W；6min该用电器消耗的电能W0.1kW·h该用电器的额定功率为P.18.家庭电路中,各种用电器一般都是______联的．如图所示家庭电路中,电路完好,闭合开关后灯泡发光,此时用测电笔测试C点时,氖管______(发光/不发光)．若进户零线断路,此时闭合开关灯泡不发光,用测电笔测试C点时,氖管______(发光/不发光)．[答案] (1). 并(2). 不发光(3). 发光[解析]家庭电路中,各种用电器一般都是并联的；闭合开关S,电灯L发光,用测电笔测试C点时,由于C点与零线相连,所以C点与大地之间的电压为0V,故通过人体和测电笔的电流为0A,测电笔的氖管不会发光；若进户零线断路,用测电笔测试C点时(C点通过灯泡与火线相连),此时C点与大地之间的电压变为220V,电流会经测电笔、人体流向大地,所以测电笔的氖管发光.点睛：(1)闭合开关S,电灯L发光,人拿测电笔测试C点时,由于C点与零线相连,所以C点与大地之间的电压为0V,氖管不发光；(2)当零线断路时,电流会经人体、测电笔流向大地,此时形成通路,氖管发光.19.物理兴趣小组验证影响电功大小的因素的实验时,设计了如图所示电路．该电路可以验证电功与______的关系,实验中通过观察______来比较相同时间内电功的大小,实验中两个灯泡的规格应该______(相同/不同)．[答案] (1). 电压(2). 灯泡亮度(3). 不同[解析]根据公式W UIt可知：影响电功大小的因素有：电压、电流和通电时间,由图可知：两灯串联电流和通电。

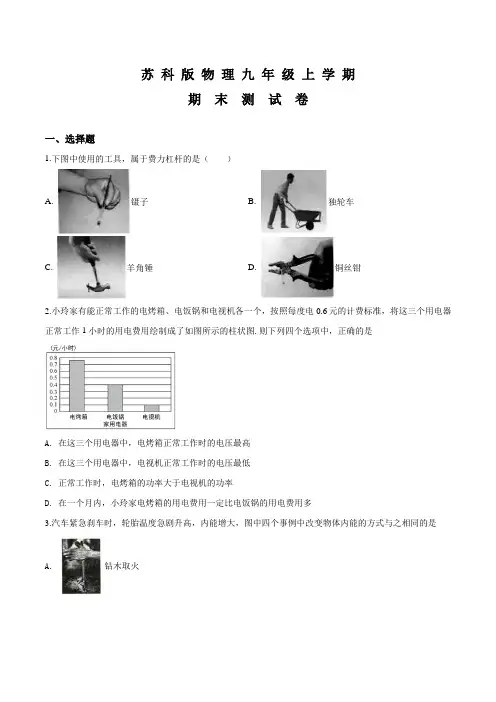

苏科版物理九年级上学期期末测试卷一、选择题1.下图中使用的工具，属于费力杠杆的是（）A. 镊子B. 独轮车C. 羊角锤D. 铜丝钳2.小玲家有能正常工作的电烤箱、电饭锅和电视机各一个，按照每度电0.6元的计费标准，将这三个用电器正常工作1小时的用电费用绘制成了如图所示的柱状图.则下列四个选项中，正确的是A. 在这三个用电器中，电烤箱正常工作时的电压最高B. 在这三个用电器中，电视机正常工作时的电压最低C. 正常工作时，电烤箱的功率大于电视机的功率D. 在一个月内，小玲家电烤箱的用电费用一定比电饭锅的用电费用多3.汽车紧急刹车时，轮胎温度急剧升高，内能增大，图中四个事例中改变物体内能的方式与之相同的是A. 钻木取火B. 金属勺放在热汤中C. 食品放入冰箱内D. 物体放在取暖器旁4.关于内能、热量和温度，下列说法中正确的是A. 物体的内能减少，它的温度一定降低B. 物体的温度不变，它的内能可能增加C. 物体内能增加，一定是从外界吸收了热量D. 温度高的物体一定比温度低的物体具有的内能多5.小明用图示装置“探究重力势能大小与质量的关系”，下列说法正确的是A. 实验研究对象是三脚小桌B. 让质量不同的木块从不同的高度由静止下落C. 让同一木块从三个不同的高度由静止下落D. 用三脚小桌下陷的深度表示木块重力势能的大小6.小明用如图所示的滑轮组提升300N的重物，在绳子自由端施加的拉力为125N，4s内重物匀速上升2m，则下列说法正确的是A. 绳子自由端移动的速度为0.5m/sB. 动滑轮重75NC. 拉力做功的功率为150WD. 此过程滑轮组的机械效率为80%7.为探究串联电路电流特点，小华设计了如图的电路.下列关于实验的说法，正确的是A. 最好选用型号相同、量程相同的三个电压表测量B. 最好选用型号相同、量程相同的三个电流表测量C. L l和L2应为型号不同的灯泡，通过灯泡亮暗判断电流大小D. L l和L2应为型号相同的灯泡，通过灯泡亮暗判断电流大小8.小明设计了一种停车位是否被占用的模拟提醒装置：用指示灯L发光的亮和暗分别表示车位被占用和未被占用，车位被占用时控制开关S闭合，下列能实现此功能的电路是()A. B. C. D.9.将皮球从离地某一高度O点处水平抛出，球落地后又弹起.它的部分运动轨迹如图所示．下列说法正确的是A. 皮球经过同一高度A、B两点时，动能相等B. 皮球第一次反弹后到达最高点P时，动能零C. 皮球在D点时的机械能大于在C点时的机械能D. 若将皮球表面涂黑，则在地面M点的黑色圆斑大于N点的黑色圆斑10.甲、乙两只灯泡，其I－U关系图像如图所示．现将甲、乙两灯并联在电路中，当通过乙灯的电流为0.4A 时，甲灯消耗的功率是A. 1.2WB. 0.8WC. 1.8WD. 3W11.某同学利用如图所示电路进行实验，闭合开关后，L l、L2正常发光，两个电表都有示数．但过了一会儿后，两个电表的示数都变为零，这时电路发生的故障可能是A. 电压表断路B. 电流表断路C. 灯泡L1断路D. 灯泡L2断路12.如图为一种测量酒精气体浓度的工作原理图，电源电压恒为6V，定值电阻R=10Ω，R0是酒精气敏电阻，阻值随酒精气体的浓度增大而减小，其阻值变化范围为10Ω～20Ω，电压表接入电路的量程为0～3V，电流表接入电路的量程为0～0.6A．闭合开关S，当环境的酒精气体的浓度增大时，下列说法正确的是①电流表的示数变小②电压表的示数变大③电压表示数的范围为1V～3V④电阻R0消耗的电功率范围为0.8W～0.9WA. 只有①②正确B. 只有②④正确C. 只有②③正确D. 只有②③④正确二、填空题13.根据实验现象，完成问题：（1）如图甲所示，红墨水在热水中比在冷水中扩散得_______（选填“快”或“慢”），由此说明物体内能的大小与物体的_______有关．（2）如图乙所示，用酒精灯加热试管中的水，当水沸腾后，塞子被试管内的水蒸气推出，此现象相当于四冲程汽油机的_______冲程．（3）如图丙所示是笔记本电脑的三脚插头，该三脚插头的脚_______（选填“A”、“B”或“C”）与笔记本电脑的金属外壳相连，插头插入三孔插座后，以防外壳带电对人造成伤害．14.夏天为了遮阳，人们常在窗前挂有竹帘，如图所示．其顶部安装有两个_______（选填“定”或“动”）滑轮，这种滑轮的作用是_______．15.如图为宾馆的“插卡取电器”.它有两种类型：第一种，无论插入哪种房卡都能使房间通电；第二种，用专门的磁卡插入或靠近都能使房间通电.为房间供电的照明电路电压为_______V，使房间通电的卡片，其作用相当于一个_______（填电路元件名称），“取电器”应接在房间照明电路的_______（选填“支路”或“干路”）中.取专门磁卡插入“取电器”，若能通电，_______（选填“能”或“不能”）确定该房间为第二种类型.16.如图所示是一种立体停车场，一辆1.2吨汽车被升降机匀速提升4m的过程中，汽车的机械能将_______（选填“增大”、“减小”或“不变”），升降机对该汽车做_______J的功（g取10N/kg）.17.如图所示，小明在燃烧皿中放入10g酒精，点燃后对质量为200g的水加热．充分燃烧后，水温升高50℃．已知水的比热容为4.2×103J/(kg•℃)，此过程中水吸收的热量为_______J，水的内能_______（选填“增大”、“减小”或“不变”）．根据实验数据计算得到的酒精热值明显偏小，其原因是_______．18.“弓开如满月，箭去似流星”用来形容射箭运动员拉弓放箭的情形，那么在这个过程中，弓的弹性势能转化为箭的_______能，同时也说明了物体弹性势能大小与物体的_______有关.19.如图所示，电源电压不变，R1=2Ω，R2=3Ω，R3=4Ω．只闭合S，电压表V1、V2示数之比为____，再闭合开关S1和S2，电流表A1、A2示数之比为____，电压表V2和电流表A1示数之比将_______（选填“变大”、“变小”或“不变”）．20.如图所示是探究“物体动能的大小与哪些因素有关”的实验装置，其中甲、乙两次实验将同一个铁球放在同一斜面的不同高度.甲、乙两次实验是探究铁球动能的大小与_____的关系；甲、乙两次实验可以初步得出结论_____，若想使实验效果更为明显，应使用质量_____（选填“大”或“小”）的木块.21.小明想知道灯丝电阻随温度变化的规律，他利用实验室的器材设计了如图甲所示的电路.（1）闭合开关后，小明发现小灯泡不发光，经检查是由于某根导线断了.小明利用图乙的电路进行检测.检测时，他应将图甲中的开关_______，将图乙电路接线柱先后连接图甲电路各根导线的两端，若检验灯发光，说明被检测导线_______（选填“断了”或“没断”）.（2）更换导线后，正确进行实验并将数据填入表格（电源电压恒为4V）.分析实验数据发现：温度越高，灯丝电阻越____．根据表中的数据分析，下列滑动变阻器的规格符合实验要求的是____（填序号）.次数 1 2 3 4 U/V 2.5 2.0 1.5 1.0 I/A 0.30 0.26 0.24 0.20 R/Ω8.3 7.7 6.3 5.0 ①“30Ω 0.2A”；②“20Ω 1A”；③“10Ω 1A”22.如图甲所示的电路，电源电压保持不变，将滑动变阻器R＇的滑片由最右端向左移动，直至灯泡正常工作，记录了电压表和电流表的示数，并绘制了如图乙的I—U关系图像，已知灯泡L的额定电压为2.5V.则电源电压为_______V，灯泡的额定功率为_______W，当小灯泡的实际功率与滑动变阻器消耗的功率相等时，电路的总功率为_______W.三、解答题23.在图中画出使杠杆OA平衡时最小动力F1的方向和阻力F2的力臂L2．（）24.如图为一款新国标插线板的实物图，请用笔画线代替导线，把线框内插座单元的电路补充完整并接入家庭电路.（要求：开关同时控制两个插座）（）25.用图示装置探究“斜面机械效率”，实验记录如表：实验次数物体种类物重G/N 斜面高h/cm 沿斜面的拉力F/N 斜面长s/cm 机械效率η/%1 木块 4 15 1 100 602 小车 4 15 100（1）沿斜面拉动物体时，应使其做_____运动．（2）根据图中测力计示数，可知第2次实验的机械效率为_____%．由实验可得初步结论： ①利用斜面可以省_____（选填“力”或“功”）； ②斜面倾斜程度相同时，_____越小，机械效率越大． （3）第2次实验中，木块所受摩擦力为_____N ．26.如图甲是某款电热水龙头，即开即热、冷热兼用.图乙是它的原理电路图，R 1、R 2为电热丝．通过旋转手柄带动开关S 接通对应的电路，从而实现冷水、温水、热水之间切换.有关参数如表，不考虑温度对电阻丝阻值的影响.产品名称 即热式热水龙头 应用场所厨房、卫生间 额定功率温水 2200W热水 3300W额定电压 220V 额定频率 50Hz防触电类型 Ⅰ类（最高等级）（1）当开关与1、2触点接通时，电路中的电流是多大_________?（2）当开关与2、3触点接通时，电路工作1min消耗的电能是多少______?R2的电阻值是多大____? （3）根据实际需要，某物理兴趣小组同学尝试把热水额定功率降为3080W，而温水额定功率不变.则，可以将电热丝_____（选填“R1”或“R2”）改为阻值_____Ω的电阻丝.27.小明想利用如图甲所示电路“探究电流与电阻的关系”，电源电压6V，选用的定值电阻的阻值分别为5Ω、15Ω和30Ω，滑动变阻器规格为“25Ω1A”.（1）如图乙是根据图甲连接的实物图，请在错误的导线上打“×”，并用笔画线代替导线连接正确. （）（2）在连接电路的过程中开关应该_____.（3）小明排除实物图的错误后，将5Ω电阻接入电路，移动滑动变阻器滑片，使电压表示数为某预设值，记下电流表示数为0.5A.完成第一次实验后，在没有移动滑动变阻器滑片的情况下，小明把5Ω的电阻换成15Ω的电阻后闭合开关，此时电压表示数将会比预设的电压值_____（选填“高”或“低”），电流表示数将会比第一次电流0.5A_____（选填“大”或“小”），小明应向_____（选填“左”或“右”）移动变阻器滑片，使_____（选填“电压表”或“电流表”）示数不变，才能完成这次实验.（4）小明继续实验，他发现接入30Ω的电阻进行实验时，不管怎样移动滑片，都不能使电压表的示数变为预设的定值.小明利用现有器材解决了上述问题，并完成了实验.他采取的操作可能是_____（列举一种方法即可）.28.小华想探究“电流通过导体产生的热量跟电阻大小是否有关”．实验桌上有三个完全相同的烧瓶，烧瓶内装有质量和初温都相同的煤油、完全相同的温度计，其中两个烧瓶内分别装有阻值为5Ω的电阻丝，第三个烧瓶内装有阻值为10Ω的电阻丝.实验桌上还有满足实验要求的电源、开关、滑动变阻器和导线若干．小华选取合适的器材，设计了如图1所示的实验装置.（1）实验装置中，甲、乙两烧瓶中的电阻丝串联，目的是_____，其中甲烧瓶中装有5Ω的电阻丝，乙烧瓶中的电阻丝阻值应为_____Ω（选填“5Ω”或“10Ω”）；（2）烧瓶内装煤油，而不是水，原因是煤油的_____较小，吸收相同的热量，温度的变化较_____；（3）通过该实验探究得出的结论，可以解释下列现象_____(填序号)；①电炉丝通过导线连接到电路中，电炉丝热得发红而导线几乎不发热②家庭电路功率过大时，导线会发热，容易发生火灾事故③冬天，房间使用电取暖器时，通电越久，房间温度越高（4）如果要探究“电流通过导体产生的热量跟电流大小是否有关”，小华认为：可在图1的基础上添加一个实验器材_____，通过调节图1中滑动变阻器的滑片位置，改变电流的大小，比较在电流不同、通电时间相等时，_______（选填“同一”或“不同”）根电阻丝产生热量的多少可得出结论；（5）学习了本部分内容后，小华上网查找资料发现了如下应用：为避免因线路结冰而倒杆断线，提高电网对极端气候、重大自然灾害的抵御能力，国家电网公司研制了直流熔冰装置.该装置需要1至2万千瓦的功率，最大熔冰电流可达6000安，最长熔冰距离可达200公里.如图2所示，为位于某电网线路上相距几十公里的A、B两地之间输电线路和固定在B地的熔冰装置.熔冰装置上的“+”、“-”是两个接线端子（相当于电源的正负极）.若要对A、B两地之间的“2”和“3”两根输电线进行熔冰，下面操作中，切实可行的是_____．（进行熔冰时，输电线上的高压交流电已切断）A．分别将“2”和“3”两根输电线单独接在电源“+”、“-”两个接线端子上B．将“2”和“3”两根输电线并联后接在电源“+”、“-”两个接线端子上C．将“2”和“3”两根输电线串联后接在电源“+”、“-”两个接线端子上29.在“测量小灯泡功率”的实验中，老师给小明提供的器材有：额定电流为“0.3A”的小灯泡、电池组、电压表、电流表、滑动变阻器、开关、导线若干.（1）如图甲所示为小明连接的实验电路，闭合开关前，滑动变阻器的滑片应置于_____（选填“左”或“右”）端．电路连接正确后，闭合开关发现小灯泡不亮，但电流表有示数，小明接下来应进行的操作是_____.A．更换小灯泡B．检查开关是否闭合C．移动滑动变阻器滑片D．检查电压表是否断路（2）为了测量小灯泡的额定功率，小明移动变阻器的滑片，直至电流表示数为0.3A，此时电压表示数如图乙所示，其值为_____V，小灯泡的额定功率为_____W.（3）在实验过程中，电压表发生故障，现增加电阻箱和单刀双掷开关，小明设计了如图丙、丁两种方案来测量小灯泡的额定功率，以下判断正确的是_____（填字母）.A．两种方案都能B．两种方案都不能C．丙方案能，丁方案不能D．丙方案不能，丁方案能30.如图为快递界的智能分拣机器人——“小黄人”，它工作时能通过“看”地面上粘贴的二维码给自己定位和认路.当派件员将快件放在托盘上，“小黄人”会在一秒内迅速扫码识别信息，读取出其位置译码和目的地信息，每个地址对应不同的下落口，每个下落口对应一个地级市.“小黄人”依照后台计算生成的结果，规划好机器人要走的路线，实现对包裹路径信息的追踪记录，真正实现了扫码、称重、分拣功能“三合一”.据悉，1个机器人，可实现1小时内分拣50个快件的作业总量.（1）①“小黄人”将快件运到对应的下落口时，就推开托盘，将快件“扔”进下落口（如图2）.如果将“扔”快件的托盘抽象为如图4的示意图，“小黄人”对托盘的推力F始终垂直托盘向上，在水平位置时快件与托盘的重心在同一竖直线上（快件和托盘的质量分布是均匀的）.请根据所学知识分析判断，“小黄人”在“扔”快件的过程中所用推力F_____（选填“逐渐变大”、“保持不变”或“逐渐变小”）.②托盘的质量400g，OB长为30cm，OA长为5cm．若某快件的质量为3kg，为了将快件“扔”进下落口，请计算“小黄人”此时对托盘推力F至少为多大________.（g取10N/kg）项目指标参数工作电压15V功率30W电池容量4000mAh（2）如图是某款“小黄人”铭牌上的部分参数.电池容量“4000mAh”是指当工作电流为4000mA时，能持续供电1小时.若充满电后，所有电能用于正常工作，则可供机器人持续正常工作多长时间____？（3）如图3，“小黄人”设有自动充电功能，当检测到电池容量低至10%时会自动返回充电．若返回过程中受到的阻力为27牛，为确保机器人能顺利返回充电，需要充电时，机器人离充电座不能超过多少米______？（剩余电池容量的40%用于提供克服阻力做功）答案与解析一、选择题1.下图中使用的工具，属于费力杠杆的是（）A. 镊子B. 独轮车C. 羊角锤D. 铜丝钳【答案】A【解析】【分析】结合图片和生活经验，先判断杠杆在使用过程中，动力臂和阻力臂的大小关系，再判断它是属于哪种类型的杠杆．【详解】A．镊子在使用时，动力臂小于阻力臂，属于费力杠杆，故A符合题意为答案．B．独轮车在使用时，动力臂大于阻力臂，是省力杠杆，故B不符合题意．C．羊角锤在使用时，动力臂大于阻力臂，是省力杠杆，故C不符合题意．D．钢丝钳在使用时，动力臂大于阻力臂，是省力杠杆，故D不符合题意．【点睛】根据功的原理，省力杠杆一定费距离，费力杠杆一定省距离．无论省力杠杆还是费力杠杆，在实际中有不同的应用，都是为了使用方便．2.小玲家有能正常工作的电烤箱、电饭锅和电视机各一个，按照每度电0.6元的计费标准，将这三个用电器正常工作1小时的用电费用绘制成了如图所示的柱状图.则下列四个选项中，正确的是A. 在这三个用电器中，电烤箱正常工作时的电压最高B. 在这三个用电器中，电视机正常工作时的电压最低C. 正常工作时，电烤箱的功率大于电视机的功率D. 在一个月内，小玲家电烤箱的用电费用一定比电饭锅的用电费用多【答案】C【解析】【详解】AB．家用电器并联，其电压均相等，为220V.故AB错误；C．由图可知，在相同时间内，电烤箱消耗的电能大于电视机，由WPt=得，电烤箱的电功率大于电视机.故C正确；D．在一个月内，小玲家电烤箱与电饭锅的使用时间t的关系不确定；由W Pt=；电能的多少与电功率大小和时间长短有关；故电烤箱的用电费用不一定比电饭锅的用电费用多.故D错误.3.汽车紧急刹车时，轮胎温度急剧升高，内能增大，图中四个事例中改变物体内能的方式与之相同的是A. 钻木取火B. 金属勺放在热汤中C. 食品放入冰箱内D. 物体放在取暖器旁【答案】A【解析】【详解】汽车紧急刹车时，轮胎与地面摩擦，克服摩擦做功，轮胎温度急剧升高，内能增大，是通过做功的方式改变内能的；A. 钻木取火是克服摩擦做功，属于做功改变物体的内能，故A项与题意相符；B. 金属勺放在热汤中，金属勺吸收热量，是通过热传递改变内能，故B项与题意不相符；C. 食品放入冰箱内，食品放出热量，属于热传递改变内能，故C与题意不相符；D. 物体放在取暖器旁边，会吸收热量，属于热传递改变内能，故D项与题意不相符．4.关于内能、热量和温度，下列说法中正确的是A. 物体的内能减少，它的温度一定降低B. 物体的温度不变，它的内能可能增加C. 物体内能增加，一定是从外界吸收了热量D. 温度高的物体一定比温度低的物体具有的内能多【答案】B【解析】【详解】A．物体的内能减少，它的温度不一定降低，如晶体凝固时内能减少，温度不变，故A不符合题意；B．物体的温度不变，它的内能可能增加，如晶体熔化过程，故B符合题意；C．物体内能增加，不一定是从外界吸收了热量，也可能是对他做功，故C不符合题意；D．物体的内能无法量度，故D不符合题意．5.小明用图示装置“探究重力势能大小与质量的关系”，下列说法正确的是A. 实验研究对象是三脚小桌B. 让质量不同的木块从不同的高度由静止下落C. 让同一木块从三个不同的高度由静止下落D. 用三脚小桌下陷的深度表示木块重力势能的大小【答案】D【解析】【详解】A．实验中让质量不同的木块从相同的高度落下，通过观察三角小桌下陷的深度来探究木块的动能大小与质量的关系，所以实验研究对象是木块，故A错误；BC．探究重力势能大小与质量的关系，要控制木块所处的高度相同，质量不同，即让不同质量的木块从同一高度静止落下，故BC错误；D．实验运用了转换法，通过观察三角小桌下陷的深度来探究木块的动能大小与质量的关系，故D正确.6.小明用如图所示的滑轮组提升300N的重物，在绳子自由端施加的拉力为125N，4s内重物匀速上升2m，则下列说法正确的是A. 绳子自由端移动的速度为0.5m/sB. 动滑轮重75NC. 拉力做功的功率为150WD. 此过程滑轮组的机械效率为80%【答案】D【解析】 【详解】A ．由图知，承担物重的绳子股数n =3，则绳子自由端移动的距离332m 6m s h ==⨯=，绳子自由端移动的速度为6m =1.5m/s 4ss v t ==， 故A 错误；B ．因不计绳子重和摩擦，则绳端的拉力 1()3F G G =+物动， 即：1125N 300N 3G =+动()， 所以动滑轮重：G 动=75N ，故B 错误；C ．拉力做的功：125N 6m 750J W Fs ==⨯=总，拉力的功率：750J =187.5W 4sW P t ==总， 故C 错误；D ．利用滑轮组所做有用功： 300N 2m 600J W Gh ==⨯=有，滑轮组的机械效率：600J 100%80%75100J0%W W η==⨯⨯=有用总， 故D 正确. 7.为探究串联电路电流特点，小华设计了如图的电路.下列关于实验的说法，正确的是A. 最好选用型号相同、量程相同的三个电压表测量B. 最好选用型号相同、量程相同的三个电流表测量C. L l 和L 2应为型号不同的灯泡，通过灯泡亮暗判断电流大小D.L l 和L 2应为型号相同的灯泡，通过灯泡亮暗判断电流大小【答案】B【解析】【详解】AB ．探究串联电路中各处电流的关系实验中，要用电流表分别测出电路中不同位置的电流，所以要选用电流表，因为不同量程的电流表的分度值不同，准确程度不同，并且不同型号的电流表的灵敏度也不一定相同，所以为了使测量的更准确，测a 、b 、c 处电流时最好选用型号和量程相同的电流表，故A 错误；B 正确；C ．通过灯泡亮暗，只能判断实际功率的大小，不能判断出电流的大小，故C 错误；D ．为了使实验具有普遍性，应选择型号不同的小灯泡，故D 错误.8.小明设计了一种停车位是否被占用的模拟提醒装置：用指示灯L 发光的亮和暗分别表示车位被占用和未被占用，车位被占用时控制开关S 闭合，下列能实现此功能的电路是( )A. B. C. D.【答案】A【解析】【详解】由题知，车位被占用时控制开关S 闭合，此时指示灯L 发光较亮；车位未被占用时开关S 断开，指示灯L 发光较暗．A ．由图知，当开关S 闭合时，此时R 被短路，只有L 接入电路，L 两端的电压为电源电压，指示灯发光较亮；开关S 断开时，L 与R 串联，总电阻较大，电流较小，指示灯发光较暗，故A 符合题意；B．由图知，当开关S闭合时，此时L被短路，指示灯不会发光，故B不符合题意；C．由图知，当开关S闭合时，此时L与R串联，此时灯的亮度较暗；开关S断开时，灯泡不发光；故C 不符合题意；D．由图知，L与R并联，当开关S闭合或断开，L始终接入电路中，L两端的电压始终为电源电压，则灯泡发光的亮度不变，故D不符合题意．故选A．【点睛】注意熟练应用串、并联电路的电压和电流特点，都是电路的最基本规律，是分析电路的基础，一定要熟练掌握．9.将皮球从离地某一高度O点处水平抛出，球落地后又弹起.它的部分运动轨迹如图所示．下列说法正确的是A. 皮球经过同一高度A、B两点时，动能相等B. 皮球第一次反弹后到达最高点P时，动能为零C. 皮球在D点时的机械能大于在C点时的机械能D. 若将皮球表面涂黑，则在地面M点的黑色圆斑大于N点的黑色圆斑【答案】D【解析】【详解】A．由图可知，每次小球反弹后到的最高点都比上一次的最高点要低，说明小球受到空气阻力，机械能逐渐变小，在A点的机械能大于在B点的机械能；机械能是物体动能与势能的总和，在A、B两点高度相同则重力势能相同，所以在A点的动能大于在B点的动能；故A错误.B．从轨迹来看，小球既有水平方向的速度又有竖直方向的速度.小球在最高点时，竖直方向速度为零，但是仍然能往右运动，说明小球还具有水平方向速度，动能不为零；故B错误.C．每次小球反弹后到的最高点都比上一次的最高点要低，说明小球受到空气阻力，机械能逐渐变小.在C 点在在D点之前，故在D点的机械能小于在C点的机械能；故C错误.D．弹性势能大小与弹性形变程度有关，黑色圆斑的大小能反应小球弹性形变程度，圆斑越大，形变越大.在M点与在N点小球的动能与重力势能都为零，又因为小球在M点机械能大于N点机械能，故小球在M 点的弹性势能大于在N点的弹性势能，故在M点的圆斑要大于在N点的圆斑；故D正确.。

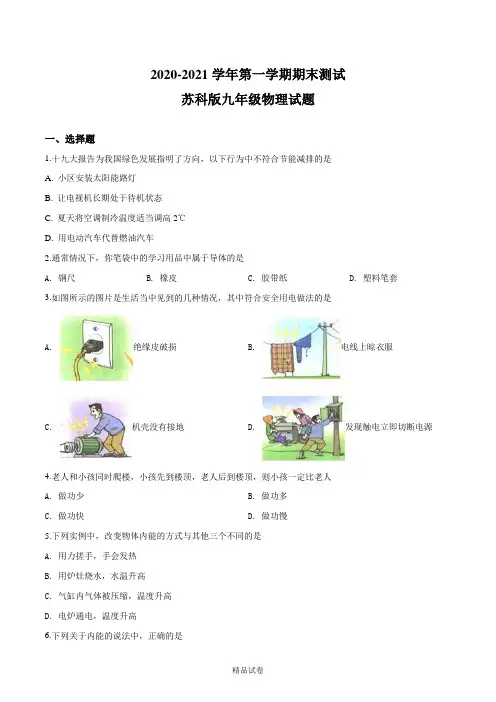

2020-2021学年第一学期期末测试苏科版九年级物理试题一、选择题1.十九大报告为我国绿色发展指明了方向，以下行为中不符合节能减排的是A. 小区安装太阳能路灯B. 让电视机长期处于待机状态C. 夏天将空调制冷温度适当调高2℃D. 用电动汽车代替燃油汽车2.通常情况下，你笔袋中的学习用品中属于导体的是A. 钢尺B. 橡皮C. 胶带纸D. 塑料笔套3.如图所示的图片是生活当中见到的几种情况，其中符合安全用电做法的是A. 绝缘皮破损B. 电线上晾衣服C. 机壳没有接地D. 发现触电立即切断电源4.老人和小孩同时爬楼，小孩先到楼顶，老人后到楼顶，则小孩一定比老人A. 做功少B. 做功多C. 做功快D. 做功慢5.下列实例中，改变物体内能的方式与其他三个不同的是A. 用力搓手，手会发热B. 用炉灶烧水，水温升高C. 气缸内气体被压缩，温度升高D. 电炉通电，温度升高6.下列关于内能的说法中，正确的是A. 1kg的0℃水内能比1kg的0℃冰内能大B. -5℃的冰内能为零C. 物体的内能增大温度一定升高D. 温度高的物体具有的内能一定大7.家庭用电吹风，可以根据需要调节选择开关，实现吹冷风或吹热风的功能，为人们的生活带来许多方便．如图中的四种电吹风电路能够实现上述功能的是（）A. B.C. D.8.如图所示，把重力为100 N的物体从底端匀速推到斜面顶端，斜面长为10 m，高为3m，实际推力为50N，则下列选项错误的是A. 推力做功为500JB. 克服物体重力做功为300JC. 斜面的机械效率为60%D. 物体与斜面之间的摩擦力为50N9.汽车爬坡时，驾驶员的操作是加大油门，同时将变速器换成低速档.加大油门是使发动机发挥最大的功率，换用低速档是为了减速.那么，在爬坡时，减小汽车的速度是为了A. 保证安全B. 获取更大的动力C. 省油D. 增大汽车的动能10.如图所示，用完全相同的四个滑轮和两根相同的细绳组成甲、乙两个滑轮组，在各自的自由端施加大小分别为F1和F2的拉力，将相同的重物缓慢提升相同的高度，不计绳重和一切摩擦，下列说法正确的是A. 拉力F1大于拉力F2B. 甲、乙两滑轮组的机械效率相同C. 甲、乙两滑轮组中的动滑轮都是费力机械D. 甲、乙两滑轮组中绳子自由端移动的距离相等11.把标有“220V 100W”的灯甲和“220V 40W”的灯乙串联后接在家庭电路中（不考虑灯丝电阻的变化），下列说法正确的是A. 因为通过它们的电流相等，所以一样亮B. 因为灯乙电阻较大，实际功率较大，所以灯乙较亮C. 因为灯甲的电阻较小，实际功率较大，所以灯甲较亮D. 因为灯甲额定功率较大，所以灯甲较亮12.接线板上的指示灯在开关闭合时会发光，插孔正常通电；如果指示灯损坏，开关闭合时插孔也能正常通电．但现在每当接线板的插头插入家庭电路中的插座，闭合接线板上的开关时，总出现“跳闸”(空气开关断开)现象．下列说法中错误的是A. 接线板上的开关与指示灯串联B. 接线板上的多个插座与指示灯并联C. “跳闸”的原因是接线板上的插头处发生了短路D. “跳闸”的原因是接线板中的电路发生了短路二、填空题13.如图是同学们常用的燕尾夹，AB＝BC，当用力摁住C点打开该夹子时，可把______点看作支点，此时夹子可近似看作________杠杆（选填“省力”“费力”或“等臂”）．14.热水瓶冬天注入一定量的热水后，立即盖上软木塞，软木塞会跳起来，如图所示，在这一现象中瓶内气体的______能转化为软木塞的______能，汽油机的______冲程也发生了同样的能量转化，在软木塞向上跳.起的过程中，它的重力势能______（变大/不变/变小）.烟”，这时发动机的效率______（升高/不变/降低）（1）若发现L1亮、L2不亮，分析其电路有故障，则故障是______；若无故障，其原因是______..（2）若发现电流表A1和A2示数不相等，分析其原因，则可能是______________W，若家中只有热水器工作，经过30 s，电能表的转盘转了30转，则该热水器的功率是______W.18.如图是城市电动清洁车在水平路面上工作时的情景，它在工作过程中将垃圾自动吸入车内，此过程中如果清洁车做匀速直线运动，则机械能将______（变大/变小/不变），其中车身的LED灯起到警示的作用，它是由______（超导/半导体）材料制成的，它工作时将______能转化为光能.若某清洁车由输出电压为48V、容量为100A·h的电池提供工作能量，该电池最多可提供_______kW·h的电能，这些电能的80%用于工作，可供平均功率800W的清洁车工作_____h.19.如图甲，电源电压保持不变，闭合开关S，调节滑动变阻器，两电压表的示数随电路中电流变化的图象如图乙，根据图象可知：电源电压为______V，R1的阻值为______Ω.当滑动变阻器滑片在中点时，电流表的示数为______A.若滑片从右端向左端匀速滑动时，电压表V2指针偏转的速度______（变大/变小/不变,下同），电流表A指针偏转的速度______.三、解答题20.如图所示，利用羊角锤撬起钉子，请在羊角锤A点处画出所能施加最小动力F1，并画出其力臂l1.（）21.请用笔画线代替导线在图中连接家庭电路，要求开关控制螺口灯泡，三孔插座直接接入电路．（）22.用燃气灶烧水，燃烧0.5kg的煤气，使50kg的水从20℃升高到60℃，已知水的比热容为4.2×103J/（kg·℃），煤气的热值为4.2×107J/kg，求：（1）0.5kg煤气完全燃烧放出的热量；（2）水吸收的热量；（3）燃气灶烧水的效率.23.如图，电源电压恒定，R1、R2是定值电阻，R1＝10Ω，滑动变阻器R3标有“20Ω0.5 A”字样，只闭合开关S1，电流表的示数为0.9 A；再闭合开关S2、S3，电流表的示数变为1.5 A，求：（1）电源电压；（2）开关S1、S2、S3都闭合时，R2在10 s内产生的热量；（3）只闭合开关S3，移动变阻器滑片，电路允许消耗功率的最大值和最小值.24.甲、乙两同学做探究杠杆平衡条件的实验，以杠杆中点为支点，如图甲、乙所示.（1）若杠杆右端低左端高，为使其在水平位置静止，应将左端的平衡螺母向______调节.（2）如图甲，杠杆在水平位置平衡，记录数据.根据这一次实验数据，甲同学立即分析得出杠杆的平衡条件，这种做法的不足是______.（3）如图乙，乙同学设计了两种实验方案：第一种测力计沿竖直方向拉，读数为F1；第二种测力计倾斜拉，读数为F2.第______（一/二）种实验方案更方便.在同等条件下，两次弹簧测力计读数F1______（＞/＝/＜）F2.（4）乙同学用图丙装置进行探究，发现当杠杆水平平衡时，与甲同学得出的杠杆平衡条件不相符，其可能的原因是______.（5）当利用图丙所示杠杆匀速提升重物到相同高度的过程中，若使弹簧测力计离支点近一点，杠杆的机械效率______（变大/变小/不变，下同）；若使重物离支点近一点，杠杆的机械效率______.（不考虑摩擦） 25.小明用如图所示装置探究两种不同液体的吸热能力，两烧瓶中的电阻丝阻值相同.（1）该实验需要的测量工具是温度计和______.甲、乙两烧瓶中液体的______（质量/体积）必须相等. （2）实验时，可以认为在相同时间内两种液体______相同，然后比较______的方法来完成探究实验的. （3）若将甲、乙两烧瓶中的液体换成质量相同的同种液体，电阻丝换成阻值不同的电阻，则该装置可用来探究电流产生的热量与______的关系.该实验中，将阻值不同的电阻丝串联的目的是______.26.实验小组在探究电流与电阻的关系中，使用的器材有：电源、电流表、电压表、滑动变阻器各一个，开关一个，五个定值电阻（5Ω、10Ω、15Ω、20Ω、25Ω），导线若干，设计了如图甲所示的电路图.（1）闭合开关前，电流表指针如图乙所示，对电流表的操作应该是______.（2）小组在探究时，先将5Ω的电阻连入电路中，闭合开关后，移动滑动变阻器的滑片使电压表示数达到某一数值，电流表的示数如图丙所示，该示数为______A ，接着断开开关，将5Ω电阻更换成10Ω电阻，闭合开关后，接下来应做的操作是______，直至电压表示数为______V ，记下此时电流表的示数.（3）实验小组收集的数据如下表，分析表中数据，发现第______次实验的数据存在错误，反思产生的原因，回忆是某次将定值电阻的阻值由______Ω变换为错误数据点对应阻值时（实验过程并未按表中序号顺序进行），未调节滑片P 就读取电流而造成的.根据出现的数据，求出电源的电压是______V . 实验序号 1 2 3 4 5 电阻R/Ω 5 10 1520 25 电流I/A0.200.100.100.0827.某实验小组的同学在进行“测量小灯泡的功率”实验中，小灯泡的额定电压为2.5V.（1）如图甲是小明同学连接的实物电路图，图中只有一根导线连接错误，请你在图中用“×”标出这根错误的导线，只改接一根导线使电路成为正确的电路（不能与其他导线交叉）（）（2）小李同学连接好电路，同组的小王检查后，认为连接无误，但闭合开关后小灯泡不亮．他接下来合理的操作是先______，再根据现象，______或检查灯泡和灯座等元件的接触是否良好.（选填下列步骤前的字母）A．断开开关SB．调节滑动变阻器，观察灯泡是否能发光C．观察电流表的示数是否为零，判断电路是否断路（3）小明确认电路连接无误后，按正确的操作闭合开关记录了第一组数据，然后通过实验依次填写了其他实验数据如表所示，①小明同学设计的实验记录表格错误的地方是______，②根据表中数据，算出小灯泡的额定功率为______W，③进一步分析实验数据，可判断小灯泡接入电路前，灯丝阻值的可能范围是______，滑动变阻器的最大阻值为______.序号 1 2 3 4 5电压表示数/V 1.0 2.0 2.5 3.0 6.0电流表示数/A 0.2 0.22 0.25 0.26 0灯泡的亮度不亮微亮亮很亮突然熄灭灯泡功率/W平均功率/W（4）小王实验时发现电压表损坏了，老师告诉他已经没有电压表可换，而给了他一个已知阻值为R0的定值电阻和若干个开关，小王重新设计了如图乙所示的电路，测量小灯泡的额定功率，请你帮他在图中AB和CD间选择填上电流表和开关S2的元件符号，AB间填_____CD间填_______并补全实验步骤.①按照电路图正确连接电路.②断开开关S3，闭合开关S1、S2，调节滑动变阻器，使得电流表读数为______，即灯泡正常发光.③保持滑片位置不动，断开开关S2，闭合开关S1、S3，记下电流表的读数为I，则测得小灯泡额定功率的表达式为P=______ （用U额、R0和I表达）.答案与解析一、选择题1.十九大报告为我国绿色发展指明了方向，以下行为中不符合节能减排的是A. 小区安装太阳能路灯B. 让电视机长期处于待机状态C. 夏天将空调制冷温度适当调高2℃D. 用电动汽车代替燃油汽车【答案】B【解析】【详解】A．小区安装太阳能路灯代替白炽灯，能节约电能，故A不符合题意；B．电视机不使用时处于待机状态，会消耗电能，这样会浪费电能，故B符合题意；C．夏天空调的温度调得高些，消耗的电能低些，符合节能的要求，故C不符合题意；D．使用内燃机作为动力的汽车，排放的废气较多，用电动汽车代替燃油车，能减少废气的排放，这样符合减排的要求，故D不符合题意.2.通常情况下，你笔袋中的学习用品中属于导体的是A. 钢尺B. 橡皮C. 胶带纸D. 塑料笔套【答案】A【解析】常见的导体包括：人体、大地、各种金属、铅笔芯、酸碱盐的溶液等．题中四个选项中，只有钢尺是导体，塑料、胶带纸、橡皮都是绝缘体．故选A.3.如图所示的图片是生活当中见到的几种情况，其中符合安全用电做法的是A. 绝缘皮破损B. 电线上晾衣服C. 机壳没有接地D. 发现触电立即切断电源【答案】D【解析】【分析】安全用电的基本原则是不接触低压带电体，不靠近高压带电体；当有人触电或发生电火灾的时候，不能先进行抢救，要先断开电源．【详解】A、绝缘皮破损的导线不能再使用，会发生触电，故A不符合题意；B、生活用水是导体，电线上晾衣服可能会发生触电事故，故B不符合题意；C、家用电器外壳加接地保护，是为了防止外壳带电而发生触电事故，故C不符合题意；D、发现有人触电，要先切断电源，或用干木棍等绝缘体拨开电线，故D符合题意．故选D．4.老人和小孩同时爬楼，小孩先到楼顶，老人后到楼顶，则小孩一定比老人A. 做功少B. 做功多C. 做功快D. 做功慢【答案】A【解析】【详解】老人的体重一定大于小孩的体重，但他们爬楼的高度相同，根据公式W=Gh可知小孩做功一定比老人做功少，由于爬楼时间未知，所以无法比较做功的快慢，故选A.5.下列实例中，改变物体内能的方式与其他三个不同的是A. 用力搓手，手会发热B. 用炉灶烧水，水温升高C. 气缸内气体被压缩，温度升高D. 电炉通电，温度升高【答案】B【解析】【详解】A．用力搓手，手会发热，这是通过做功的方式增加内能的；B．用炉灶烧水，水温升高，这是通过热传递方式增加内能的；C．气缸内气体被压缩，压缩空气做功，空气的温度升高，通过做功的方式改变内能的；D．电炉通电，温度升高，是通过电流做功改变内能的；ACD都是通过做功的方式改变内能的，B是通过热传递的方式改变内能的，故选B.6.下列关于内能的说法中，正确的是A. 1kg的0℃水内能比1kg的0℃冰内能大B. -5℃的冰内能为零C. 物体的内能增大温度一定升高D. 温度高的物体具有的内能一定大【答案】A【解析】【详解】A．1kg的0℃水和1kg的0℃冰，虽然质量、温度都相同，但状态不同；由于1kg的0℃水变为1kg 的0℃冰时要放出热量，内能会减少，所以1kg的0℃水比1kg的0℃冰内能大，故A正确；B．一切物体都有内能，-5℃的冰也有内能，故B错误；C．物体的内能增大温度可能不变，如晶体熔化时吸热，内能增加，但温度不变，故C错误；D．内能与质量、温度、状态有关，由于不知道质量的大小以及状态，所以温度高的物体具有的内能不一定大，故D错误.7.家庭用电吹风，可以根据需要调节选择开关，实现吹冷风或吹热风的功能，为人们的生活带来许多方便．如图中的四种电吹风电路能够实现上述功能的是（）A. B.C. D.【答案】A【解析】【详解】由电路图可知，当触点接触2、3时，电路为电动机的简单电路，电吹风吹冷风；当触点接触1、2时，电动机和电热丝同时工作，电吹风吹热风，故A符合题意；由电路图可知，当触点接触1、2时，电路为电热丝的简单电路，电动机不工作，不能吹出热风，故B不符合题意；由电路图可知，当触点接触1、2或2、3时，电动机和电热丝同时工作，电吹风吹热风，当电路无法实现电动机单独工作，即无法吹冷风，故C不符合题意；由电路图可知，当触点接触1、2时，电动机和电热丝同时工作，电吹风吹热风；当触点接触2、3时，电路为电热丝的简单电路，电动机不工作，不能吹出热风，故D不符合题意；故应选A．8.如图所示，把重力为100 N的物体从底端匀速推到斜面顶端，斜面长为10 m，高为3m，实际推力为50N，则下列选项错误的是A. 推力做功为500JB. 克服物体重力做功为300JC. 斜面的机械效率为60%D. 物体与斜面之间的摩擦力为50N【答案】D【解析】【详解】A．推力做功W总=Fs=50N×10m=500J，故A正确，不符合题意；B．克服物体重力做功W有=Gh=100 N×3m=300J，故B正确，不符合题意；C．斜面的机械效率为η=300J=500JWW有总=60%，故C正确，不符合题意；D．额外功W额=W总-W有=500J-300J=200J，物体与斜面之间摩擦力f=200J10mWs额=20N，故D错误，符合题意.9.汽车爬坡时，驾驶员的操作是加大油门，同时将变速器换成低速档.加大油门是使发动机发挥最大的功率，换用低速档是为了减速.那么，在爬坡时，减小汽车的速度是为了A. 保证安全B. 获取更大的动力C. 省油D. 增大汽车的动能【答案】B【解析】【详解】爬坡时需要发动机有很大的牵引力，而单靠增大功率无法达到必要的牵引力，而由P=Fv得：要想使F增大，只能减小速度.当功率为最大时，速度最小时牵引力最大；故减小速度可以增大发动机的牵引力；而不是为了保证安全；而油量取决于油门的大小，故也无法省油；质量不变，减小速度，减小动能，故选B.10.如图所示，用完全相同的四个滑轮和两根相同的细绳组成甲、乙两个滑轮组，在各自的自由端施加大小分别为F1和F2的拉力，将相同的重物缓慢提升相同的高度，不计绳重和一切摩擦，下列说法正确的是A. 拉力F1大于拉力F2B. 甲、乙两滑轮组的机械效率相同C. 甲、乙两滑轮组中的动滑轮都是费力机械D. 甲、乙两滑轮组中绳子自由端移动的距离相等【答案】B【解析】【详解】由图可知，承担物重的绳子股数n1=3，n2=2；A．不计绳重及摩擦，绳端的拉力：F1=13（G+G动），F2=12（G+G动），所以F1＜F2，故A错误；B．不计绳重及摩擦，因为动滑轮重相同，提升的物体重和高度相同，由W有=Gh可知有用功相同，由W额=G动h可知额外功相同，总功包括有用功和额外功，则总功相同；由η=WW有总得到两滑轮组的机械效率相同，故B正确；C．使用动滑轮能够省力，动滑轮为省力杠杆，故C错误；D．提升物体的高度h相同，所以绳子自由端移动的距离s1=3h，s2=2h，则s1≠s2，故D错误.11.把标有“220V 100W”的灯甲和“220V 40W”的灯乙串联后接在家庭电路中（不考虑灯丝电阻的变化），下列说法正确的是A. 因为通过它们的电流相等，所以一样亮B. 因为灯乙电阻较大，实际功率较大，所以灯乙较亮C. 因为灯甲的电阻较小，实际功率较大，所以灯甲较亮D. 因为灯甲额定功率较大，所以灯甲较亮【答案】B【解析】【详解】由灯泡的铭牌可知，两灯泡的额定电压相等，额定功率不同，由R=2UP可知灯乙的额定功率较小，其电阻较大，即R2＞R1，两灯泡串联后接在家庭电路中，串联电路中各处的电流相等，由P=I2R可知，灯乙的实际功率较大，所以灯乙较亮，故选B.12.接线板上的指示灯在开关闭合时会发光，插孔正常通电；如果指示灯损坏，开关闭合时插孔也能正常通电．但现在每当接线板的插头插入家庭电路中的插座，闭合接线板上的开关时，总出现“跳闸”(空气开关断开)现象．下列说法中错误的是A. 接线板上的开关与指示灯串联B. 接线板上的多个插座与指示灯并联C. “跳闸”的原因是接线板上的插头处发生了短路D. “跳闸”的原因是接线板中的电路发生了短路【答案】C【解析】根据题意，接线板上的指示灯在开关闭合时会发光，插孔正常通电；如果指示灯损坏，开关闭合时插孔也能正常通电．所以接线板上的多个插座与指示灯并联，开关在干路上，开关可以控制指示灯，因此开关与指示灯应该是串联的，故A、B正确．“跳闸”的原因是电路中电流过大，因为接线板的插头插入家庭电路中的插座，没有连接用电器，所以电流过大的原因是发生短路，而只有在闭合接线板上的开关时，才发生短路，所以“跳闸”的原因是接线板中的电路发生了短路，而不是接线板上的插头处发生了短路，故C错误、D正确．答案为C．二、填空题13.如图是同学们常用的燕尾夹，AB＝BC，当用力摁住C点打开该夹子时，可把______点看作支点，此时夹子可近似看作________杠杆（选填“省力”“费力”或“等臂”）．【答案】(1). B(2). 等臂【解析】【详解】当用力摁住C点打开该夹子时，AC是围绕B点转动的，故B为支点；由于AB=BC，故动力臂等于阻力臂，为等臂杠杆．14.热水瓶冬天注入一定量的热水后，立即盖上软木塞，软木塞会跳起来，如图所示，在这一现象中瓶内气体的______能转化为软木塞的______能，汽油机的______冲程也发生了同样的能量转化，在软木塞向上跳起的过程中，它的重力势能______（变大/不变/变小）.【答案】(1). 内(2). 机械(3). 做功(4). 变大【解析】【详解】[1][2]瓶塞跳起来，机械能增大，这是由于暖瓶内气体膨胀做功造成的，水蒸气的内能转化成瓶塞的机械能；[3]汽油机在做功冲程中，气缸内高温气体膨胀推动活塞做功，内能转化为机械能；[4]在软木塞向上跳起的过程中，软木塞的质量不变，但高度升高，所以重力势能增大.15.如图是四冲程汽油机工作状态示意图，由图可以看出，此时它正处在______冲程，若汽油机飞轮转速为2400r/min，则该汽油机1s完成_______个冲程，若每次做功735J，该汽油机的功率为______kW，汽油机上的散热器用水作为冷却剂，这是利用了水的______较大的性质.当汽油在发动机内燃烧不充分时会冒“黑烟”，这时发动机的效率______（升高/不变/降低）.【答案】(1). 压缩(2). 80 (3). 14.7 (4). 比热容(5). 降低【解析】【详解】[1]由图可知，当两气门关闭、活塞向上运动时，该冲程是汽油机的压缩冲程；[2]在四冲程内燃机的工作过程中曲轴转2圈，完成4个冲程，完成一个工作循环，1个工作循环外做功1次；由题意可知，单缸四冲程汽油机的飞轮转速是2400r/min，即每秒钟转40圈，完成80个冲程，做功20次；[3]每次做功735J，则每秒做的功：W=735J×20=14700J，功率P=14700J1sWt=14700W=14.7kW；[4]因为水的比热容较大，在相同质量的情况下，升高相同的温度，水能吸收更多的热量，所以汽油机上的散热器用水作为冷却剂；[5]汽车发动机工作时将内能转化为机械能，冒“黑烟”说明燃烧不充分，用来做有用功的能量占燃料完全燃烧放出的总能量的比值就小，所以效率降低.16.如图，L1、L2是两只规格不同的灯泡，当闭合开关S时.（1）若发现L1亮、L2不亮，分析其电路有故障，则故障是______；若无故障，其原因是______.（2）若发现电流表A1和A2的示数不相等，分析其原因，则可能是________.【答案】(1). L2短路(2). L2的实际功率太小(3). 电流表没有调零【解析】【详解】(1)[1]从图中可以看出，两个灯泡串联，两个电流表串联在电路中，L1亮，说明电路不是断路，L2不亮，说明L2被短路；[2]灯泡的亮暗由实际功率决定，L2不亮，如果无故障，可能是L2的实际功率太小；(2)[3]因为电流表A1和A2都测量串联电路中的电流，所以电流表A1和A2的示数应该相等，发现电流表A1和A2的示数不相等，可能电流表没有调零.17.家庭电路中的火线和零线通常用______来辨别.室内使用的电灯如果增加一盏，家庭电路中的总电阻会______（增加/减小）.若线路连接处接触不良，该处电阻______（变大/变小），会造成局部过热而引起火灾；某室内的电能表表盘如图所示，其读数为______kW·h，室内所有用电器同时工作时的总功率不得超过______W，若家中只有热水器工作，经过30 s，电能表的转盘转了30转，则该热水器的功率是______W.【答案】(1). 测电笔(2). 减小(3). 变大(4). 18.5 (5). 4400 (6). 1200【解析】【详解】[1]人们常用测电笔辨别家庭电路中的火线和零线；[2]家庭电路中用电器是并联的，室内使用的电灯如果增加一盏，支路增多，相当于增加导体的横截面积，并联总电阻越小；[3]电路连接处与原来相比，由于接触不好，电流通过时受到的阻碍作用增大，因此电阻增大；线路连接处相对于其他地方电阻增大，根据焦耳定律Q=I2Rt，在电流相同、时间相同的情况下产生了更多的热量，因此导致局部温度升高，接触处温度升高，使接触处的电阻进一步变大，产生更多的热量，使温度迅速升高，温度过高容易引发火灾；[4]电能表的最后一位是小数，可以看出电能表的示数为18.5kW·h；[5]由电能表的参数可知，20A表示电能表短时间允许通过的最大电流是20A，所有用电器同时工作时的最大总功率为：P最大=UI最大=220V×20A=4400W；[6]电能表的转盘转了30r消耗的电能：W=303000kW·h =0.01 kW·h，该热水器的功率P=0.01kW h30h3600Wt⋅==1.2kW=1200W.18.如图是城市电动清洁车在水平路面上工作时的情景，它在工作过程中将垃圾自动吸入车内，此过程中如果清洁车做匀速直线运动，则机械能将______（变大/变小/不变），其中车身的LED灯起到警示的作用，它是由______（超导/半导体）材料制成的，它工作时将______能转化为光能.若某清洁车由输出电压为48V、容量为100A·h的电池提供工作能量，该电池最多可提供_______kW·h的电能，这些电能的80%用于工作，可供平均功率800W的清洁车工作_____h.【答案】(1). 变大(2). 半导体(3). 电(4). 4.8 (5). 4.8【解析】【详解】[1]清洁车在水平路面上做匀速直线运动时，速度和高度不变，将垃圾自动吸入车内，质量变大，则重力势能和动能均变大，机械能变大；[2][3]LED灯是由半导体材料制成的，工作时将电能转化为光能；[4]电池最多可提供的电能为：W电=UIt=48V×l00A×3600s=1.728×107J=4.8kW·h；。

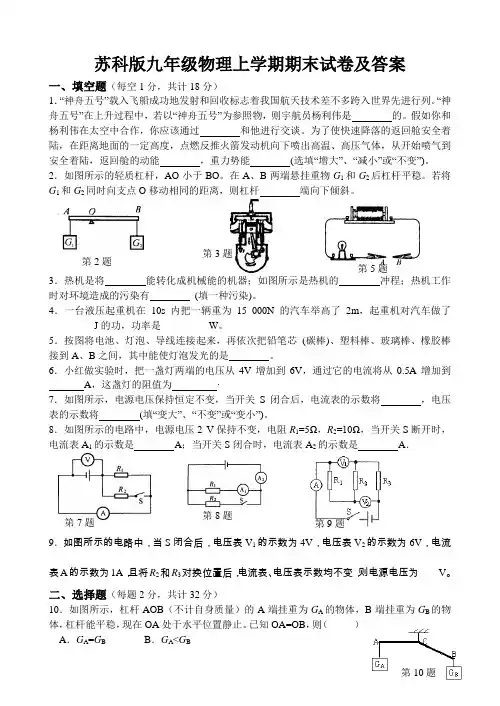

第10题苏科版九年级物理上学期期末试卷及答案一、填空题（每空1分，共计18分）1．“神舟五号”载入飞船成功地发射和回收标志着我国航天技术差不多跨入世界先进行列。

“神舟五号”在上升过程中，若以“神舟五号”为参照物，则宇航员杨利伟是 的。

假如你和杨利伟在太空中合作，你应该通过 和他进行交谈。

为了使快速降落的返回舱安全着陆，在距离地面的一定高度，点燃反推火箭发动机向下喷出高温、高压气体，从开始喷气到安全着陆，返回舱的动能 ，重力势能(选填“增大”、“减小”或“不变”)。

2．如图所示的轻质杠杆，AO 小于BO 。

在A 、B 两端悬挂重物G 1和G 2后杠杆平稳。

若将G 1和G 2同时向支点O 移动相同的距离，则杠杆 端向下倾斜。

3．热机是将 能转化成机械能的机器；如图所示是热机的 冲程；热机工作时对环境造成的污染有 (填一种污染)。

4．一台液压起重机在10s 内把一辆重为15 000N 的汽车举高了2m ，起重机对汽车做了_________J 的功，功率是_________ W 。

5．按图将电池、灯泡、导线连接起来，再依次把铅笔芯 (碳棒)、塑料棒、玻璃棒、橡胶棒接到A 、B 之间，其中能使灯泡发光的是 。

6．小红做实验时，把一盏灯两端的电压从4V 增加到6V ，通过它的电流将从0.5A 增加到_______A ，这盏灯的阻值为 ·7．如图所示，电源电压保持恒定不变，当开关S 闭合后，电流表的示数将 ，电压表的示数将 (填“变大”、“不变”或“变小”)。

8．如图所示的电路中，电源电压2 V 保持不变，电阻R 1=5Ω，R 2=10Ω，当开关S 断开时，电流表A 1的示数是 A ；当开关S 闭合时，电流表A 2的示数是 A ．9．如图所示的电路中，当S 闭合后，电压表V 1的示数为4V ，电压表V 2的示数为6V ，电流表A 的示数为1A ，且将R 2和R 3对换位置后，电流表、电压表示数均不变，则电源电压为____V 。

苏科版物理九年级上学期期末测试卷一、选择题1.下列生活中的物理数据最接近实际的是A. 对人体的安全电压为36VB. 把2个鸡蛋匀速举高1m做功大约10JC. 人以正常速度骑自行车的功率约为70WD. 普通日光灯正常工作电流约15mA2.如图所示的杠杆中，属于费力杠杆的是A. B. C D. 3.四个同学进行爬楼梯比赛．其中功率最大的一定是A. 体重最大的 B. 用时最短的 C. 速度最大的 D. 做功最快的4.如下图所示的做法中，符合安全用电原则的是（）A. 拉电线拔插头B. 电器失火先切断电源C. 用铜丝代替保险丝D. 插座负载过多5. 对于温度、热量和内能，下列说法正确的是A. 温度为0℃的物体没有内能B. 物体温度越高含有热量越多C. 温度相等的1kg水和100g水内能相同D. 在相同物态下，同一物体温度降低，它内能减少6.烧开同样一壶水，若分别用干木柴和无烟煤做燃料且都完全燃烧，所需干木材与无烟煤的质量不同，是因为干木材和无烟煤具有不同的A.热量B. 热值C. 内能D. 比热容7.如图所示，小冯分别用甲、乙两滑轮把同一桶沙从一楼地面提到二楼地面.用甲滑轮所做的总功为W1，机械效率为η1；用乙滑轮所做的总功为W2，机械效率为η2.若不计绳重和摩擦，则（）A. W1＝W2，η1＝η2B. W1＝W2，η1＜η2C. W1＜W2，η1＞η2D. W1＞W2，η1＜η28. 如图所示的电路中，甲灯泡比乙灯泡亮．则下列描述中错误的是A. P甲＞P乙B. U甲＞U乙C. I甲＞I乙D. R甲＞R乙9.小华家电热毯内的电阻丝断了，他爸爸将电阻丝的两个断头接上后继续使用，在使用中发现接头处的电热毯被烧焦了．造成这一现象的主要原因是A. 电阻丝的总电阻变小，接头处的电流比原来工作时电流大得多B. 接头处比相同长度的电阻丝的电阻大，此处电流比其它部分的电流大得多C. 接头处比相同长度的电阻丝的电阻大，此处电功率比相同长度电阻丝的电功率大D. 接头处比相同长度的电阻丝的电阻小，此处电功率比相同长度电阻丝的电功率大10.如图所示的家庭照明电路，已知其中一只灯泡的灯头接线处存在故障．电工师傅为查明故障，在保险丝处接入一只“220V 40W”的灯泡L0．当只闭合开关S、S1时，灯泡L0和L1都呈暗红色(比正常发光状态暗得多)；当只闭合开关S、S2时，灯泡L0正常发光，L2不发光．由此可以确定A. L1灯头接线处断路B. L1灯头接线处短路C. L2灯头接线处断路D. L2灯头接线处短路11.在探究“通过导体中的电流与电阻之间关系”的实验中，实验器材：电源（4.5V）、电流表（量程0-0.6A）、电压表（量程0-3V）、三个定值电阻（R1=5Ω，R2=10Ω，R3=20Ω），滑动变阻器R标有“30Ω 1A”字样．如图所示，当在a、b两点间接入定值电阻R1，闭合开关，移动滑片P，使电压表示数为2.5V，读出电流表的示数．断开开关，将R1换成R2后，接下来应该进行的操作是A. 闭合开关，直接读出电流表的示数B. 将滑片移动至阻值最大的位置后再闭合开关C. 闭合开关，将滑片P向右移动，保持电压表示数2.5V不变D. 闭合开关，将滑片P向左移动，保持电压表示数2.5V不变12.如图所示电路，小灯泡标有“6V 6W”字样，滑动变阻器标有“12Ω 2A”．闭合开关，滑动变阻器的滑片滑到最左端时，小灯泡正常发光（设灯丝的电阻不变）．滑动变阻器的滑片移动过程中以下说法正确的是A. 灯丝电阻为8ΩB. 电源电压为12VC. 小灯泡两端的电压变化范围是2V-6VD. 灯泡的实际功率最小值是2W二、填空题13.入冬以来我国大部分地区遭遇强冷空气，为了使双手不至于冻坏，可以两手摩擦使手发热，这是通过________的方式增加手的内能；也可以手捧暖水袋，使手变暖，这是通过_________的方式增加手的内能.14.汽油机是热机的一种，汽油在气缸内燃烧时将__能转化为__能如图所示是四冲程汽油机工作状态示意图，由图可以看出，此时它正处在__冲程．15.小佑收集了很多材料和长度都相同但粗细不同的铅笔芯．如图所示，是用他身边的器材自制的简易调光灯电路．闭合开关，夹子A向右移动的过程中灯泡亮度应该_______（选填“变亮”、“变暗”、或“不变”）；夹子A从最左端移动到最右端的过程中，他发现灯泡亮度变化不明显，他应该调换更_______（选填“粗”或“细”）的铅笔芯来做实验．16.如图是电阻A、B的I-U图象．B的阻值是_______Ω；将电阻A、B串联后接入电路，当通过A的电流为0.3A时，A和B两端的总电压是________V；将电阻A、B并联后接入某电路，当通过B的电流为0.2A时，则A两端的电压是_________V．17.在家庭电路中，用测电笔辨别输电线时，能使氖管发光的是____线；为确保安全用电，电饭锅、电冰箱等使用三孔插座，其中一个插孔能将用电器的金属外壳与________连接起来；长期不用的家电设备每隔一段时间后需要通电一次，这是________电热（选填“利用”或“防止”）．18.如图所示，用动滑轮把重为80N的物体匀速向上提，物体上升的速度为0.5m/s，弹簧测力计的示数为48N，则拉力为______N，不计摩擦和绳重，动滑轮重为_______N，这时该动滑轮的机械效率为______，拉力的功率为_______W．19.一台电动机正常工作时，两端的电压为220V，通过线圈的电流为10A，若此线圈的电阻为2Ω，则这台电动机正常工作时的电功率______ W，1min内产生的热量是____J，效率是______．20.某电吹风工作6min，能使如图所示的电能表的转盘转过120转，则该电吹风消耗的电能为_______kWh，电功率为_______W，这些电能可供一只“220V10W”的LED灯正常工作_______h，一只这样的LED灯与一只“220V100W”的白炽灯正常发光时亮度相当，若LED灯正常发光时的效率为80%，则白炽灯正常发光效率为_______．三、解答题21.如图所示，用螺丝刀撬图钉，O为支点，请画出动力F l的力臂L1．（保留作图痕迹）（）22.小明站在地面上用一个滑轮组提升重物，试在图乙中画出绕线的方法．（）23.如图所示，在虚线框内分别画出开关和灯泡的符号，使之符合安全用电要求．（）24.小高家里原来用液化石油气烧水，每天用60℃的热水100kg．她参加“探究性学习”活动后，在老师和同学的帮助下，制造了一台简易的太阳能热水器．已知水的比热容c=4.2×103J/（kg·℃），液化石油气的热值是8.0×107J/kg（1）若用这台热水器每天可将100kg的水从20℃加热到60℃，这些水吸收的热量是多少？（2）若液化石油气燃烧放出的热量有70%被水吸收，她家改用太阳能热水器后平均每天可节约液化石油气多少kg？25.下表为一台电烤箱的铭牌，其内部简化电路如图所示，R1和R2均为电热丝．求：××牌电烤箱额定电压220V额定功率高温档1100W 低温档440W电源频率50Hz（1）电烤箱在高温档正常工作10min所消耗的电能；（2）电路中R1的阻值；（3）电烤箱在低温档正常工作时，电路中的电流和R1的功率．26.小明在“探究杠杆平衡条件”的实验中：（1）实验前，将杠杆中点置于支架上，杠杆处于如图甲所示的静止状态，他应把杠杆左端的平衡螺母向_____（左/右）侧调节，使杠杆在水平位置平衡；（2）某同学用如图乙装置通过多次实验操作及数据分析出杠杆平衡的条件是：动力×动力作用点到支点的距离＝阻力×阻力作用点到支点的距离，你认为他的结论_____（选填：“可靠”或“不可靠”）；（3）如图乙所示，杠杆在水平位置平衡，若将A、B两点下方挂的钩码同时朝远离支点O方向移动一小格，则杠杆_____（仍保持平衡/左端下沉/右端下沉）；（4）取下A点下方所挂钩码，改用弹簧测力计在C点竖直_____（选填：“向上”或“向下”）拉杠杆，才能使杠杆在水平位置平衡，此时弹簧测力计的示数为F1，如果将弹簧测力计沿如图丙所示方向拉杠杆，使杠杆仍处于水平位置平衡，此时弹簧测力计的示数为F2，则F2_____F1（选填：“＞”“＝”或“＜”）．27.在探究“物体动能的大小与哪些因素有关”的实验中，如图所示，让同一铁球从斜面的不同高度由静止释放，撞击同一木块．请回答下列问题：（1）该实验的目的是研究______（选填：“铁球”或“木块”）动能的大小与_____的关系；（2）让同一铁球从斜面的不同高度由静止释放的目的是____________；（3）该实验是通过观察____________来比较铁球动能的大小；（4）通过甲乙两图的实验探究可以得出的结论是：__________.28.为了测定液体A的比热容，某小组同学用如图甲所示两套完全相同的装置进行实验，装置中液体A和水的质量相等，初温均为20℃ .（1）设计实验方案时，小明确定以下需控制的变量，其中多余的是_________A.采用完全相同的加热方式B.酒精灯里所加的酒精量相同C.取质量相同的水和液体D.盛水和液体的容器相同（2）在此实验中，用______________来表示物质吸收热量的多少；（3）同时加热一段时间后，液体A 和水的温度分别达到70℃和60℃，则液体A 的比热容为_______.(水的比热容用c 水表示)；（4）如果要选择一种液体作为汽车发动机的冷却剂，你选择_____(液体A/水)；（5）该小组同学还利用此装置对煤油和水进行了比较研究(已知煤油的比热容小于水的比热容)，并绘制了如图乙所示的温度随加热时间变化的图像，表示煤油的图像是_____(选填“1”或“2”).29.图可以用来研究“电流做功的多少与电压关系”，将两个阻值不同的白炽灯串联接在电路中，闭合开关，调节滑动变阻器，观察___________和___________，进一步分析就能顺利得出实验结论．30.图乙所示是“探究电流的热效应与电阻大小关系”的实验装置图．A 、B 两瓶煤油中都浸泡着一段金属丝，A 瓶内的金属丝电阻较小．实验中应使两瓶中盛装的煤油质量______（选填“相等”或“不相等”）．当开关闭合后，_______（选填“A”或“B”）瓶中温度计示数上升较快，为了探究电流热效应与电流大小的关系还需要添加的测量工具是_______．31.图是研究短路引起熔丝熔断的实验，则应该将导线接在________两点间造成短路，引起熔丝熔断．32.如图甲所示是“测量小灯泡额定功率”的实验电路图，其中电源用的是2节新干电池，滑动变阻器的铭牌标有“50Ω 1A”，选用的小灯泡额定电压为2.5V、电阻约为10Ω．（1）小敏连接了如图甲所示的部分实物电路，请你用笔画线代替导线，将电路连接完整；（）（2）小敏同学在实验中连接好电路，闭合开关，移动变阻器滑片，发现小灯泡始终不亮，电流表无示数，但电压表有示数，则其原因可能是________________；（3）正确操作后，小灯泡发光，这时电压表的示数为2V，则应向____________移动滑动变阻器的滑片，直到电压表的示数为__________ V 时，此时电流表的示数如图乙所示，则小灯泡的额定功率为__________ W；（4）在不改变图甲电路和元件的前提下，______________（选填：“能”或“不能”）利用控制变量法来探究电流与电压的关系，请说明理由________________．（5）另一组的小悦同学设计了一个如图丙所示电路图，测出了一小灯泡正常发光时的电阻，已知小灯泡额定电压U额=3.8V，定值电阻的阻值R=10Ω，正确操作过程如下:①只闭合开关S和__________，调节滑动变阻器的滑片，使电流表示数I1=_____A；②闭合开关S和___，断开开关______，保持滑动变阻器滑片的位置不动，读出电流表示数为I2；③小灯泡正常发光时的电阻表达式为R L=________ (用符号U额、I1、I2表示).答案与解析一、选择题1.下列生活中的物理数据最接近实际的是A. 对人体的安全电压为36VB. 把2个鸡蛋匀速举高1m做功大约10JC. 人以正常速度骑自行车的功率约为70WD. 普通日光灯正常工作电流约15mA【答案】C【解析】【分析】首先要对选项中涉及的几种物理量有个初步的了解，对于选项中的单位，可根据需要进行相应的换算或转换，排除与生活实际相差较远的选项，找出符合生活实际的答案．【详解】A. 对人体的安全电压为不高于36V；故A错误；B. 一斤(500g)鸡蛋可称8−−10个，那么2个鸡蛋的质量约为100g，其重力为G=mg=0.1kg×10N/kg=1N；举高1m做功为W=Gh=1N×1m=1J；故B错误；C. 人以正常速度骑自行车的力约15N，速度约5m/s，故功率约P=Fv=15N×5m/s=75W；故C正确；D. 普通日光灯正常工作电流约0.2A；即200mA；故D错误；故选C2.如图所示的杠杆中，属于费力杠杆的是A. B.C. D.【答案】D【解析】【分析】此题考查的是杠杆的分类主要包括以下几种：①省力杠杆，动力臂大于阻力臂；②费力杠杆，动力臂小于阻力臂；③等臂杠杆，动力臂等于阻力臂．【详解】A. 撬棒在使用过程中，动力臂大于阻力臂，是省力杠杆；B. 羊角锤在使用过程中，动力臂大于阻力臂，是省力杠杆；C. 核桃夹在使用过程中，动力臂大于阻力臂，是省力杠杆；D. 食品夹在使用过程中，动力臂小于阻力臂，是费力杠杆．故选D.3.四个同学进行爬楼梯比赛．其中功率最大的一定是A. 体重最大的B. 用时最短的C. 速度最大的D. 做功最快的 【答案】D【解析】【详解】AB ．由公式P ==W Gh t t上楼功率同时跟体重、楼高、时间有关，只有一个体重或只有一个时间，是不能确定功率大小的．故选项A 和B 都不符合题意；C ．由公式===W Gh p Gv t t功率同时跟体重和速度有关，只知道速度大小，是不能确定功率大小的．不符合题意；D ．功率是表示物体做功快慢的物理量．做功快一定是功率大．符合题意.故选D .4.如下图所示的做法中，符合安全用电原则的是（ ）A. 拉电线拔插头B. 电器失火先切断电源C. 用铜丝代替保险丝D. 插座负载过多【答案】B【解析】【分析】（1）当人体直接或间接接触火线并形成电流通路的时候，就会有电流流过人体，从而造成触电．（2）电器失火或发生触电事故时，最首要的是要先切断电源．（3）保险丝的作用就是在电流异常升高到一定的程度的时候，自身熔断切断电流，从而起到保护电路安全运行的作用．（4）当电路中用电器总功率过大时，会造成干路电流过大，引发火灾．【详解】A. 拉动电线拔出插头，易损坏导线连接部分，从而易造成漏电与触电事故，不符合安全用电原则；B. 电器失火应先切断电源，再采取相应的灭火措施，否则极易造成触电，故符合安全用电原则；C. 用铜丝代替熔丝，因铜丝的电阻率小、熔点高，不能在电流过大时及时熔断，无法保护电路，不符合安全用电原则；D. 接线板负载过多，即电路中用电器总功率过大，会造成干路电流过大，引发火灾，不符合安全用电原则．故选B.5. 对于温度、热量和内能，下列说法正确的是A. 温度为0℃的物体没有内能B. 物体温度越高含有热量越多C. 温度相等的1kg水和100g水内能相同D. 在相同物态下，同一物体温度降低，它的内能减少【答案】D【解析】试题分析：任何物体的分子都在不停地做无规则运动，温度为0℃的物体也具有内能，A错误；物体的内能增加，还有可能是因为外界对其做功的原因，所以B错误；水的温度相同，但质量不同，所以组成水的分子个数不同，内能便不同，C错误；在相同物态下，一个物体在温度降低时，分子运动减慢，内能减少，所以D正确．考点：内能的概念6.烧开同样一壶水，若分别用干木柴和无烟煤做燃料且都完全燃烧，所需干木材与无烟煤的质量不同，是因为干木材和无烟煤具有不同的A. 热量B. 热值C. 内能D. 比热容【答案】B【解析】试题分析：1kg某种燃料完全燃烧放出的热量叫做这种燃料的燃烧值，其单位是J/kg．（2）单位质量的某种物质温度升高或降低1℃吸收或放出的热量叫这种物质的比热容；（3）物体内所有分子由于热运动具有的动能和分子势能的总和叫内能，内能的大小与质量和温度有关；（4）在热传递的过程中，物体改变内能的多少叫热量，是过程量，一个物体不含有热量．烧开同样一壶水，完全燃烧的干木材与完全燃烧的无烟煤质量不同，说明完全燃烧相同质量的干木材和无烟煤放出的热量不同，即热值不同，故选B．考点：燃料的热值7.如图所示，小冯分别用甲、乙两滑轮把同一桶沙从一楼地面提到二楼地面.用甲滑轮所做的总功为W1，机械效率为η1；用乙滑轮所做的总功为W2，机械效率为η2.若不计绳重和摩擦，则（）A. W1＝W2，η1＝η2B. W1＝W2，η1＜η2C. W1＜W2，η1＞η2D. W1＞W2，η1＜η2【答案】D【解析】【详解】因为小冯分别用甲、乙两滑轮把同一桶沙从一楼地面提到二楼地面，所以两种情况的有用功相同；当有用功一定时，利用机械时做的额外功越少，则总功越少，机械效率越高.而甲滑轮是动滑轮，所以利用甲滑轮做的额外功多，则总功越多，机械效率越低.即W1＞W2，η1＜η2.故选D.【点睛】此题主要考查功的计算和机械效率的大小比较这一知识点，比较简单，主要是学生明确哪些是有用功，额外功，总功，然后才能正确比较出两种情况下机械效率的大小.8. 如图所示的电路中，甲灯泡比乙灯泡亮．则下列描述中错误的是A. P甲＞P乙B. U甲＞U乙C. I甲＞I乙D. R甲＞R乙【答案】C【解析】【详解】A ．灯泡的亮度是由它消耗的实际功率决定的，实际功率越大，发光越强烈，甲比乙亮，说明P P >甲乙，A 对；BC ．有图可知甲、乙串联，根据串联电路电流规律得：I 甲=I 乙，根据P UI =得，U U >甲乙，B 对，C 错； D ．根据某目定律及I 甲=I 乙，可知，R R >甲乙，D 对；9.小华家电热毯内的电阻丝断了，他爸爸将电阻丝的两个断头接上后继续使用，在使用中发现接头处的电热毯被烧焦了．造成这一现象的主要原因是A. 电阻丝的总电阻变小，接头处的电流比原来工作时电流大得多B. 接头处比相同长度的电阻丝的电阻大，此处电流比其它部分的电流大得多C. 接头处比相同长度的电阻丝的电阻大，此处电功率比相同长度电阻丝的电功率大D. 接头处比相同长度的电阻丝的电阻小，此处电功率比相同长度电阻丝的电功率大【答案】C【解析】试题分析：电阻丝的两个断头接上后，由于接触面积减小而使此处电阻增大，根据焦耳定律Q=I 2Rt 知道，相同时间相同电流，此处电功率较大，产生热量较多，所以，电热毯会被烧坏，选C ．考点：影响电阻大小的因素，焦耳定律及计算公式10.如图所示的家庭照明电路，已知其中一只灯泡的灯头接线处存在故障．电工师傅为查明故障，在保险丝处接入一只“220V 40W”的灯泡L 0．当只闭合开关S 、S 1时，灯泡L 0和L 1都呈暗红色(比正常发光状态暗得多)；当只闭合开关S 、S 2时，灯泡L 0正常发光，L 2不发光．由此可以确定A. L 1灯头接线处断路B. L 1灯头接线处短路C. L 2灯头接线处断路D. L 2灯头接线处短路【答案】D【解析】 【详解】当只闭合S 、S 1时L 0和L 1都呈暗红色，是因为L 1与该灯串连接入电路，所分电压低于220V ，所以L 1正常；当只闭合S 、S 2时，L 0正常发光，L 2不发光，是因为L 2被短路，使L 0直接接在电源上，正常发光．11.在探究“通过导体中的电流与电阻之间关系”的实验中，实验器材：电源（4.5V ）、电流表（量程0-0.6A ）、电压表（量程0-3V ）、三个定值电阻（R 1=5Ω，R 2=10Ω，R 3=20Ω），滑动变阻器R 标有“30Ω 1A ”字样．如图所示，当在a 、b 两点间接入定值电阻R 1，闭合开关，移动滑片P ，使电压表示数为2.5V ，读出电流表的示数．断开开关，将R 1换成R 2后，接下来应该进行的操作是A. 闭合开关，直接读出电流表的示数B. 将滑片移动至阻值最大的位置后再闭合开关C. 闭合开关，将滑片P 向右移动，保持电压表示数2.5V 不变D. 闭合开关，将滑片P 向左移动，保持电压表示数2.5V 不变【答案】B【解析】【分析】在a 、b 两点间接入定值电阻R 1，闭合开关，移动滑片P ，使电压表示数为2.5V ，求出此时变阻器连入电路中的电阻大小；断开开关，将R 1换成R 2后，预判出定值电阻的电压，根据定值电阻两端电压的大小确定接下来应该进行的操作：若定值电阻的电压大于2.5V 而小于3V ，则滑片向右移动，使定值电阻的电压保持不变；若定值电阻的电压大于3V ，则应先将滑片移至滑动变阻器阻值最大的位置后再闭合开关，确保电压表的安全，然后再向左移动滑片使定值电阻的电压保持不变．【详解】在探究“通过导体中的电流与电阻之间关系”的实验中，应改变定值电阻的大小，控制定值电阻两端的电压大小不变，比较电流与电阻的关系．在a 、b 两点间接入定值电阻R 1,闭合开关,移动滑片P,使电压表示数为2.5V ,则变阻器电压U 滑=4.5V−2.5V=2V ,根据分压原理,1R R 滑=1U U 滑,滑动变阻器连入电路中的电阻R 滑=1U U 滑×R 1=22.5V V×5Ω=4Ω； 当断开开关,将R 1换成R 2后,假设闭合开关,电路中的电流I=2U R R 滑+= 4.5V 10Ω4Ω+=0.32A,定值电阻R 2两端的电压U 2=IR 2=0.32A×10Ω=3.2V>3V ，超过电压的量程．A. C.D 直接闭合开关，实际电压超过电压表的量程，均错误；B. 先将滑片移至滑动变阻器阻值最大的位置后再闭合开关,根据分压原理,此时定值电阻分得的电压U2=22RR R+滑全×U=10Ω10Ω30Ω+×4.5V=1.125V<2.5V(滑片再向左移动,使定值电阻的电压为2.5V).正确．故选B.12.如图所示电路，小灯泡标有“6V 6W”字样，滑动变阻器标有“12Ω 2A”．闭合开关，滑动变阻器的滑片滑到最左端时，小灯泡正常发光（设灯丝的电阻不变）．滑动变阻器的滑片移动过程中以下说法正确的是A. 灯丝电阻为8ΩB. 电源电压为12VC. 小灯泡两端的电压变化范围是2V-6VD. 灯泡的实际功率最小值是2W【答案】C【解析】【分析】（1）知道的额定电压和额定功率，根据P=2UR求出灯泡的电阻；（2）当滑动变阻器接入电路中的电阻为0时，电路为灯泡的简单电路，此时灯泡两端的电压最大即为电源的电压，根据额定电压下灯泡正常发光可知电源的电压；当滑动变阻器接入电路的电阻最大时，电路中的电流最小，灯泡两端的电压最小，灯泡的实际功率最小，根据电阻的串联和欧姆定律求出电路中的电流，根据欧姆定律求出灯泡两端的最小电压，进一步求出灯泡两端电压的变化范围，根据P=I2R求出灯泡的最小实际功率．【详解】(1)根据P=2UR可得,灯泡灯丝的电阻：R L=2LLUP额额=()26V6W=6Ω，故A错误；(2)当滑动变阻器接入电路中的电阻为0时，电路为灯泡的简单电路，此时灯泡正常发光,灯泡两端的最大电压即电源的电压：U Lmax=U=U额=6V，故B错误；当滑动变阻器接入电路的电阻最大时，电路中的电流最小，灯泡两端的电压最小，灯泡的实际功率最小，串联电路中总电阻等于各分电阻之和,根据欧姆定律可得,电路中的电流：I=LUR R+=6V6Ω12Ω+=13A，灯泡两端的最小电压：U Lmin=IR L=13A×6Ω=2V，小灯泡两端的电压变化范围是2V∼6V，故C正确；灯泡的最小实际功率：P Lmin=I2R L=(13A)2×6Ω=23W，故D错误．故选C.二、填空题13.入冬以来我国大部分地区遭遇强冷空气，为了使双手不至于冻坏，可以两手摩擦使手发热，这是通过________的方式增加手的内能；也可以手捧暖水袋，使手变暖，这是通过_________的方式增加手的内能. 【答案】(1). 做功(2). 热传递【解析】【详解】摩擦生热，属于做功改变物体内能；手捧暖水袋，使手变暖，是通过热传递改变物体内能．14.汽油机是热机的一种，汽油在气缸内燃烧时将__能转化为__能如图所示是四冲程汽油机工作状态示意图，由图可以看出，此时它正处在__冲程．【答案】(1). 化学(2). 内(3). 做功【解析】【详解】[1][2]汽油机是热机的一种，汽油在气缸内燃烧时将化学能转化为内能；[3]从图中可以看出，火花塞点火和活塞向下移动的特点，可以判断这个冲程是做功冲程．15.小佑收集了很多材料和长度都相同但粗细不同的铅笔芯．如图所示，是用他身边的器材自制的简易调光灯电路．闭合开关，夹子A向右移动的过程中灯泡亮度应该_______（选填“变亮”、“变暗”、或“不变”）；夹子A从最左端移动到最右端的过程中，他发现灯泡亮度变化不明显，他应该调换更_______（选填“粗”或“细”）的铅笔芯来做实验．。

苏科版九年级上学期物理期末测试卷学校________ 班级________ 姓名________ 成绩________一、选择题1.下列各单位不是电功率单位的是A. kWB. kW·hC. J/sD. W2.下列说法中与实际相符的是A. 人体的安全电压不低于36VB. 一节新蓄电池的电压为1.5VC. 家用微波炉正常工作时的电流大约是0.3AD. 挂壁式空调正常工作时的功率约为1200W3.如图所示，属于费力杠杆的是A. 用镊子夹物品B. 用汽水扳子开瓶盖C. 用手推车推货物D. 用羊角锤起钉子4.掉在水平地面上的弹性小球会跳起，而且弹跳的高度会越来越低．如图所示是小球弹跳的频闪照片，小球在1、2位置的高度一样，则小球在位置1、2时的A.动能相同，机械能也相同B. 动能相同，2位置的机械能较小C. 机械能相同，2位置的动能较小D. 2位置的动能较小，机械能也较小5.下列说法中正确的是A. 只要物体吸收了热量，温度就一定升高B. 只要物体的内能增加了，就一定是吸收了热量C. 物体的温度虽然没有变化，但它的内能有可能增加D. 只要物体的温度保持不变，就一定没有吸热也没有放热6.下述各种现象中，属于做功改变内能的是（1）锯条锯木头，锯条发烫（2）擦划火柴，火柴头着火（3）冬天对着手呵气，手变暖（4）电流通过导体，导体会发热A. (1)（2）B. （2）（3）C. （1）（2）（3）D. （1）（2）（4）7.家用电吹风由电动机和电热丝等组成．为了保证电吹风的安全使用，要求: 电动机不工作时，电热丝不发热；电热丝不发热时，电动机仍能工作．下图电路中符合要求的是A. B.C. D.8.如图所示，电源电压不变，R1，R2为定值电阻且R1＞R2．开关S闭合后，电流表示数最大的是A. B.C. D.9.将光敏电阻R、定值电阻R0、电流表、电压表、开关和恒压电源连接成如图所示电路．光敏电阻的阻值随着光照强度的增大而减小．闭合开关，逐渐增大光照强度，则A. A表和V表示数均变小B. A表示数变大，V表示数变小C. A表示数变小，V表示数变大D. A和V表示数均变大10.家用照明的白炽灯泡，有时灯丝会被烧断，烧断灯丝经常是发生在开灯的那一瞬间，这是因为在开灯的那一瞬间A. 通过灯丝的电流比正常工作时的电流大B. 灯丝两端的电压比正常工作时的电压高C. 灯丝的电阻等于正常工作时的电阻D. 灯泡的实际功率比额定功率小11.如图所示电路，电源电压不变，当开关S1闭合、S2断开时，电流表示数为0.2A，电压表示数为6V；若将两表互换位置，并同时闭合S1和S2，电流表示数为0.5A，则下列说法中正确的是（）A. 电压表示数为3.6VB. R1的阻值为18ΩC. R2的阻值为30ΩD. 整个消耗的功率为3W12.如图所示，电源电压恒为9V，电压表的量程为0～3V，电流表的量程为0～0.6A，滑动变阻器的规格为”24Ω0.8A”，灯泡标有”3V1.5W”字样．闭合开关，在电路安全的情况下（不考虑灯丝电阻的变化），则下列说法中正确的是（）A. 灯泡的最小功率是0.54WB. 滑动变阻器的电阻允许调节的范围是0～24ΩC. 电流表示数的变化范围是0.1A～0.5AD. 电压表示数的变化范围是1V～3V 二、填空题13.有一杠杆，动力臂是阻力臂的4倍，则F动: F阻=_________，这是_________（选填”省”或”费”）力杠杆．如果两力臂都增加各自的1倍，则F＇动: F＇阻=_________.14.（1）唐诗中有”黄河远上白云间”和”不尽长江滚滚来”的诗句，从机械能的角度看，前一句生动形象地表明黄河水存储着大量的_________能，后一句表明长江水具有大量的_________能．（2）在探究”物体动能的大小与哪些因素有关”的实验中，让小车从斜面上由静止释放，小车下滑后撞击斜面底端的木块．实验时通过_________来比较小车动能的大小．15.如图甲所示装置，在透明塑料盒的底部钻一个孔，把电子式火花发生器的放电针紧紧地塞进孔中，打开塑料盒盖，向盒内滴入数滴酒精，再将盒盖盖紧，然后揿动电火花发生器的按钮，随着”呯”的一声响，看到盒盖_________，在此过程中，酒精燃烧后的燃气的_________能转化为盖子的_________能．图_________中（选填”乙”或”丙”）汽油机的工作过程与这一实验过程中能量的转化是一致的.如果该汽油机飞轮转速是1800r／min，则它每秒钟内对外做功_________次.16.如图所示，当开关S闭合后，电压表和电流表均有一定的示数，两灯泡L1、L2均正常发光．如果灯泡L1的灯丝突然断开，则电压表的示数将_____（选填”变大”、”不变”或”变小”），电流表的示数将_____（选填”变大”、”不变”或”变小”），灯泡L2将会_____（选填”变亮”、”变暗”或”熄灭”）．17.如图所示是一种自动测定油箱内油面高度的装置．（1）图中虚线框中右端的装置是_________；（2）油量表是用_________表改装的；（3）当油箱中的油量减少时，R接入电路中的阻值将_________(选填”增大”或”减小”，下同)，此时电路中的电流将_________.18.现有两电热水壶分别是甲”220V﹣1500W”、乙”220V﹣1000W”，甲壶中装有2kg的水，乙壶中装有1kg 的水（水的初温相同），当同时给它们通电正常工作时，_____壶（选填”甲”或”乙”）电流做功快；要想把水烧开，_____壶（选填”甲”或”乙”）电流做功多；_____壶（选填”甲”或”乙”）把水烧开需要的时间少．19.上海世博会太阳能光伏发电项目已经并网成功，预计年发电量可达为5×106千瓦时，这一项目是通过高科技将太阳能转化为________能．某学校共有250盏标有”220V 40W”字样的日光灯，若它们同时正常工作，则通过其中一盏灯的电流为_________安，上述发电量可供这些日光灯正常工作________小时．20.一小灯泡上标有”6V 3.6W”字样，其电流I随两端电压U变化关系的曲线如图所示．当元件两端的电压为3V时，元件的电阻为_____Ω，电功率为_____W．三、解答题21. 如图所示，用裁纸刀裁纸．加在裁纸刀上的动力为F，支点在O点，请在图中画出动力臂并用L标明．22.如图所示，在甲、乙两个”○”内画出电压表或电流表的符号，使两灯组成并联电路．（）23.请在图中用笔画线代替导线将电灯、开关和插座正确接入家庭电路．（）24.在探究杠杆平衡条件的实验中，如果杠杆右侧高左侧低，可将左侧的平衡螺母向_____调节，使其在水平位置平衡．如图所示，在支点左侧20cm刻度处挂3个重均为0.5N的钩码，在支点右侧15cm刻度处用弹簧测力计拉杠杆，使其水平平衡．要使弹簧测力计示数最小，弹簧测力计的拉力应沿_____方向，此时读数为_____N．25.在”估测人上楼时的功率”的实验中:（1）为了计算出人上楼的功率，需测量一些物理量，所使用的测量工具分别为: ___、___、___．（2）小明和小强两同学为比较上楼的功率的大小，小明的重力500 N，小强的重力600 N，他们跑到五楼，小明用时30s，小强用时28s，则_________同学做功多；_________同学做功快.26.某实验小组测一滑轮组机械效率的数据如下表:实验次数动滑轮重G动/N钩码重G物/N钩码上升高度h物/m直接将钩码举高做的功W有用/J动力F动/N动力作用点移动距离S动/m使用滑轮组动力做的功W总/J滑轮组的机械效率η10.531 0.1 0.1 0.7 0.3 0.21 47.6%2 2 0.1 0.2 1.1 0.3 0.33 60.6%3 4 0.1 0.4 2 0.3 0.6 66.7%(1)请你在图中画出本实验中滑轮的绕绳方法.（）(2)用同一滑轮组提升不同重物至同一高度: 克服动滑轮的重所做的额外功______（选填”相同”或”不同”）；提升的物重增加时，克服摩擦和绳重所做的额外功变_________，滑轮组的机械效率变______.(3)多次改变提升的物重测量滑轮组的机械效率，目的是为了_________A.减小摩擦B.多次测量取平均值减小误差C.获得多组数据归纳出物理规律(4)由本实验_________（选填”能”或”不能”）推断: 任何机械的机械效率跟物重均有关.27.如图所示的电路，开关闭合后，电灯都能发光，则电流表（甲）测量的是通过______的电流（选填”L1”、”L2”或”L1和L2”，下同），电流表（乙）测量的是通过______的电流．L1和L2两只灯泡是______关系（选填”串联”或”并联”）．28.物理课上同学们用图示装置探究”电热和哪些因素有关”: 两个烧杯中水和煤油质量、初温都相等．(电路尚未连接)⑴为了方便比较电热的多少，实验装置中的不妥之处是_________；⑵温度计的作用是__________；⑶若想探究”电热和电阻的关系”，则甲、乙两只电热器应该_________联在电路中(选填”串”或”并”)，并且阻值_________(选填”相等”或”不相等”)．29.在图所示电路中，闭合开关S，灯L不亮，电压表有示数．已知除灯L和电阻R外，电路中各处均接触良好，其余元件均完好．⑴请判断该电路中存在的故障可能是_________或_________；⑵为进一步确定故障，小华同学将图中的电压表正确并联在灯L两端，请判断他能否查找出电路的故障，并说明理由．__________________．⑶若小明同学将一个电流表正确串联在电路中，闭合开关S，观察电流表的示数情况．若电流表有示数，说明故障是_________，若电流表无示数，说明故障是_________．30.小明同学利用电压表和电流表测定待测电阻Rx的阻值，他按下面正确的步骤进行实验:【实验器材】电源（电压保持不变）、滑动变阻器（铭牌上标有”20Ω 2A”字样）、电流表、电压表、待测电阻R x、开关、导线若干.（1）如图是他实验时的电路，但连接不完整，请你帮他完成电路的连接 (要求: 滑片向右移,电压表示数变大).（）（2）在连接实物电路时，闭合开关前应把滑动变阻器的滑片位置调到_________（选填”C”或”D”）端. （3）闭合开关S，观察到电压表和电流表示数分别为1.7V和0.14A．继续实验又测得两组数据，记录表格中．则该同学所用电源电压为_________V.（4）实验中测出电阻Rx的阻值为_________Ω.（结果保留一位小数）实验次数电压/V 电流/A 电阻/Ω1 1.7 0.14 12.12 2.2 0.18 12.23 2.5 0.20 12.5 （5）该同学设想进行第4次实验: 调节滑动变阻器的滑片，使电压表的示数为1.5V，事实上实验没有做成功，其主要原因是_________.31.一辆汽车总质量为1200kg，以36km/h的速度在水平公路上做匀速直线运动，已知发动机的功率是60kW，求:（1）10min内汽车发动机做了多少功?（2）若发动机输出的能量全部转化为汽车的机械能，则汽车受到的阻力是多少?32.某型号的电饭锅有两挡，开关S置于”1”挡和”2”挡时，串联在电路中的电流表示数分别为5A和0.1A，其测试电路如图所示．（1）当开关S置于”2”挡时，电饭锅处于______（选填”高温烧煮”或”焖饭、保温”），理由是_______．（2）求电阻R0的值________．（3）当开关S置于”2”挡时，电饭锅的总电功率是多大 _________？（4）若电能全部转化为水的内能，当开关S置于”1”挡时，需用多少时间将质量是2kg初温为20℃的水烧至100℃_____________．［水的比热容为4.2×103J/(kg·℃)］答案与解析一、选择题1.下列各单位不是电功率单位的是A. kWB. kW·hC. J/sD. W【答案】B【解析】【详解】在国际单位制中，A 、kW 是功率的常用单位，不符合题意；B 、kW•h 是电能的常用单位，符合题意；C 、J/s 是功率的主单位W 的符合单位形式，不符合题意．D 、W 是功率的主单位，不符合题意；故选B ． 2.下列说法中与实际相符的是A. 人体的安全电压不低于36VB. 一节新蓄电池的电压为1.5VC. 家用微波炉正常工作时的电流大约是0.3AD. 挂壁式空调正常工作时的功率约为1200W【答案】D【解析】【分析】家用微波炉的功率大约1000W ，挂壁式空调正常工作时的功率在1000W 以上．【详解】A 、对人体安全的电压为不高于36V ，故A 不合实际；B 、一节蓄电池的电压是2V ，故B 不符合实际；C 、家用微波炉的功率在1000W 左右，正常工作时通过的电流I ＝P U ＝100220W V ≈4.5A ，故C 不符合实际；D 、挂壁式空调正常工作时的功率在1000W 以上，约为1200W ，故D 符合实际．故选D ． 3.如图所示，属于费力杠杆的是 A. 用镊子夹物品 B. 用汽水扳子开瓶盖C. 用手推车推货物D. 用羊角锤起钉子【答案】A【解析】【详解】A、用镊子夹物品时，动力臂小于阻力臂，是费力杠杆；B、汽水扳子开瓶盖时，动力臂大于阻力臂，是省力杠杆；C、用手推车推货物，动力臂大于阻力臂，是省力杠杆；D、用羊角锤起钉子，动力臂大于阻力臂，是省力杠杆．故选A．【点睛】此题考查的是杠杆的分类和特点，主要包括以下几种: ①省力杠杆，动力臂大于阻力臂；②费力杠杆，动力臂小于阻力臂；③等臂杠杆，动力臂等于阻力臂．4.掉在水平地面上的弹性小球会跳起，而且弹跳的高度会越来越低．如图所示是小球弹跳的频闪照片，小球在1、2位置的高度一样，则小球在位置1、2时的A. 动能相同，机械能也相同B. 动能相同，2位置的机械能较小C. 机械能相同，2位置的动能较小D. 2位置的动能较小，机械能也较小【答案】D【解析】【详解】（1）小球在1、2位置的高度相同，所以重力势能相同；由于与空气摩擦等，小球机械能逐渐减小，所以在1处的机械能大，2处的机械能小；（2）小球在1、2位置的高度相同，所以重力势能相同，但在2处的机械能小，所以2位置的动能小．故选D．【点睛】对于这类题目要抓住题目的隐含信息，小球弹跳的高度会越来越低，就是明显告诉小球的机械能越来越小，由于高度相同，所以重力势能相同，所以动能在同样的高度时，动能会越来越小．5.下列说法中正确的是A. 只要物体吸收了热量，温度就一定升高B. 只要物体的内能增加了，就一定是吸收了热量C. 物体的温度虽然没有变化，但它的内能有可能增加D. 只要物体的温度保持不变，就一定没有吸热也没有放热【答案】C【解析】【分析】物体吸收了热量，温度不一定会升高，但内能增加；改变物体内能的方法有做功和热传递【详解】A、物体吸热温度并不一定升高，晶体的熔化过程等，故A错误；B、改变物体内能的方法有做功和热传递，物体的内能增加，可能是吸收了热量，也可能是外界物体对它做了功，故B错误；C、虽然物体的温度不变，它的内能可能增加，例如液体的沸腾过程，晶体的熔化过程等，吸收热量，温度不变，但内能增加，故C正确；D、晶体熔化时继续吸热，但温度不变，故D错误．故选C．6.下述各种现象中，属于做功改变内能的是（1）锯条锯木头，锯条发烫（2）擦划火柴，火柴头着火（3）冬天对着手呵气，手变暖（4）电流通过导体，导体会发热A. (1)（2）B. （2）（3）C. （1）（2）（3）D. （1）（2）（4）【答案】D【解析】试题分析: 改变物体内能的方式有两种: 做功和热传递；它们的不同点是: 热传递过程是能量的转移过程，而做功过程是能量的转化过程．（1）锯条锯木头，克服摩擦做功，使锯条的内能增加、温度升高而发烫，是利用做功的方式改变内能；（2）擦划火柴，克服摩擦做功，使火柴头的内能增加、温度升高达到燃点而燃烧，是利用做功的方式改变内能；（3）冬天对着手呵气，是手从热气吸收热量，使手的内能增加、温度升而暖和，是利用热传递的方式改变内能；（4）电流通过导体，电流做功，消耗电能转化为内能，使导体会发热，是利用做功的方式改变内能．故选D．考点: 做功改变物体内能7.家用电吹风由电动机和电热丝等组成．为了保证电吹风的安全使用，要求: 电动机不工作时，电热丝不发热；电热丝不发热时，电动机仍能工作．下图电路中符合要求的是A. B.C. D.【答案】D【解析】【详解】串联电路中各用电器同时工作，本题要求电动机不工作时，电热丝不能发热；电热丝不发热时，电动机仍能工作．因此电动机和电热丝为并联电路；又因为电动机不工作时，电热丝不能发热；电热丝不发热时，电动机仍能工作，因此电路中有总开关控制，电热也有相应的开关控制．满足上述要求的只有D．故选D．【点睛】会根据要求设计串并联电路，同时会根据已知电路分析出符合要求的电路．8.如图所示，电源电压不变，R1，R2为定值电阻且R1＞R2．开关S闭合后，电流表示数最大的是A. B.C. D.【答案】C【解析】【分析】并联电路的总电阻小于任何一个分电阻，串联电路的电阻大于任何一个分电阻；根据欧姆定律知，电压一定时，电阻越小，电流越大．【详解】A 闭合开关后，电阻R 1被短路，只有R 2工作，此时电流表的示数为2UR ； B 闭合开关后，电阻R 1和电流表被短路，只有R 2工作，则电流表的示数为0； C 开关S 闭合前，只有电阻R 2工作，闭合开关后，两电阻并联，电流表测量干路的总电流，由并联电路的电流特点可得，电流表的示数为12U U R R ；D 图，开关S 闭合前，只有电阻R 1工作，电流表测量R 1的电流，闭合开关后，两电阻并联，电流表仍测量R 1的电流，其示数为1U R ；综合分析可知C 图中电流表的示数最大．故选C ． 9.将光敏电阻R 、定值电阻R 0、电流表、电压表、开关和恒压电源连接成如图所示电路．光敏电阻的阻值随着光照强度的增大而减小．闭合开关，逐渐增大光照强度，则A. A 表和V 表示数均变小B. A 表示数变大，V 表示数变小C. A 表示数变小，V 表示数变大D. A 和V 表示数均变大【答案】D【解析】【分析】由图可知，光敏电阻R 与定值电阻R 0串联，电压表测R 0两端的电压，电流表测电路中的电流．根据”光敏电阻的阻值随光照强度的增大而减小”可知逐渐增大光照强度时R 的阻值变化，根据欧姆定律可知电路中电流的变化和R 0两端的电压变化．【详解】由图可知，光敏电阻R 与定值电阻R 0串联，电压表测R 0两端的电压，电流表测电路中的电流．因光敏电阻的阻值随光照强度的增大而减小，所以，逐渐增大光照强度时，R 的阻值减小，电路中的总电阻减小，电路中的电流变大，即电流表A 的示数变大，故AC 错误；由U ＝IR 可知，R 0两端的电压变大，即电压表V 的示数变大，故B 错误、D 正确．故选D ．10.家用照明的白炽灯泡，有时灯丝会被烧断，烧断灯丝经常是发生在开灯的那一瞬间，这是因为在开灯的那一瞬间A. 通过灯丝的电流比正常工作时的电流大B. 灯丝两端的电压比正常工作时的电压高C. 灯丝的电阻等于正常工作时的电阻D. 灯泡的实际功率比额定功率小【答案】A【解析】【分析】灯丝电阻受温度的影响，刚开灯时灯丝电阻很小，通过灯丝的电流很大．产生局部瞬间大功率（温度大大超过工作状态），使灯泡损坏．【详解】A、由I＝UR可得，电压不变，在通电的瞬间，灯丝的电阻很小，因此通过灯丝的电流比正常工作时的电流大，符合题意；B、灯两端的电压近似等于正常工作电压，不符合题意；C、灯丝的电阻比正常工作时的电阻小很多倍，不符合题意；D、灯泡的实际功率比额定功率大很多倍，所以灯泡才烧坏，不符合题意；故选A．11.如图所示电路，电源电压不变，当开关S1闭合、S2断开时，电流表示数为0.2A，电压表示数为6V；若将两表互换位置，并同时闭合S1和S2，电流表示数为0.5A，则下列说法中正确的是（）A. 电压表示数为3.6VB. R1的阻值为18ΩC. R2的阻值为30ΩD. 整个消耗的功率为3W【答案】B【解析】【分析】当开关S1闭合、S2断开时，R1、R2串联，此时电压表测电源电压，电流表测总电流；若将两表互换位置，并同时闭合S1和S2，则R1、R2并联，电流表测通过R2电流，电压表仍测电源电压．【详解】当开关S1闭合、S2断开时，R1、R2串联，若将两表互换位置，并同时闭合S1和S2，则R1、R2并联．A、第二次两个电阻是并联的，电压表测得是电源电压，所以示数仍为6V，说法不正确，不符合题意； B、第一次两个电阻是串联的，总阻值R＝60.2 U V IA＝＝30Ω，所以R1＝R﹣R2＝30Ω﹣12Ω＝18Ω，说法正确，符合题意； C、第二次两个电阻是并联时，可以知道R2＝60.5VA＝12Ω，所以R2的阻值为12Ω，说法不正确，不符合题意； D、同时闭合S1和S2时两个电阻是并联的，消耗的电功率P＝22618ΩU VR（）＝+2612ΩV（）＝5W，说法不正确，不符合题意；故选B．12.如图所示，电源电压恒为9V，电压表的量程为0～3V，电流表的量程为0～0.6A，滑动变阻器的规格为”24Ω0.8A”，灯泡标有”3V1.5W”字样．闭合开关，在电路安全的情况下（不考虑灯丝电阻的变化），则下列说法中正确的是（）A. 灯泡的最小功率是0.54WB. 滑动变阻器的电阻允许调节的范围是0～24ΩC. 电流表示数的变化范围是0.1A～0.5AD. 电压表示数的变化范围是1V～3V【答案】A【解析】【分析】由电路图可知，滑动变阻器与灯泡串联，电压表测灯泡两端的电压，电流表测电路中的电流．（1）知道灯泡的额定电压和额定功率，根据P＝UI求出灯泡的额定电流和电阻，然后结合电压表的量程，电流表的量程确定电路中的最大电流，根据欧姆定律求出灯泡的电阻和电路中的最小电阻，利用电阻的串联求出滑动变阻器接入电路中的最小阻值；（2）当滑动变阻器接入电路中的电阻最大时，灯泡的功率最小，根据电阻的串联和欧姆定律求出电路中的电流，利用U＝IR求出灯泡两端的最小电压，利用P＝I2R求出灯泡的最小功率．【详解】滑动变阻器与灯泡串联，电压表测灯泡两端的电压，电流表测电路中的电流．根据P＝UI可得，灯的额定电流: I L额＝1.53WV＝0.5A，由I＝UR得灯泡的电阻: R L＝LLUI额额＝30.5VA＝6Ω，由于电压表的量程为0～3V，电流表的量程为0～0.6A，所以灯泡两端的电压最大为3V时，电路中的最大电流I最大＝I L额＝0.5A；由I＝UR得电路中的最小总电阻: R最小＝UI最大＝90.5VA＝18Ω，因串联电路中总电阻等于各分电阻之和，所以滑动变阻器接入电路中的最小阻值: R滑最小＝R最小﹣R L＝18Ω﹣6Ω＝12Ω，当滑动变阻器接入阻值最大为24Ω时，电路中电流最小、灯泡两端的电压最小（电压表示数最小），各元件都是安全的，所以滑动变阻器的电阻允许调节的范围是12Ω～24Ω，故B错误；电路中的最大总电阻: R最大＝R L+R＝24Ω+6Ω＝30Ω；则电路中的最小电流: I最小＝UR最大＝930ΩV＝0.3A，所以电流表示数的变化范围是0.3A～0.5A，故C错误；灯泡两端的最小电压为: U L最小＝I最小R L＝0.3A×6Ω＝1.8V；所以电压表示数的变化范围是1.8V～3V，故D错误；电流最小时，灯泡的功率最小，其最小功率为: P L最小＝I最小2R L＝（0.3A）2×6Ω＝0.54W，故A正确．故选A．二、填空题13.有一杠杆，动力臂是阻力臂的4倍，则F动: F阻=_________，这是_________（选填”省”或”费”）力杠杆．如果两力臂都增加各自的1倍，则F＇动: F＇阻=_________.【答案】(1). 1:4(2). 省(3). 1:4【解析】【分析】①利用杠杆的平衡条件: F1×L1=F2×L2，具体代入数据即可求解．②根据杠杆的分类: 动力臂大于阻力臂是省力杠杆，省力杠杆可以省力，所以只需判断动力臂与阻力臂的大小关系或者动力与阻力的大小关系都可以判断杠杆的类型．【详解】①根据杠杆的平衡条件: F动×L动=F阻×L阻可知，F动:F阻=L阻:L动=1:4；②因动力臂大于阻力臂，故是省力杠杆；③如果两力臂都增加各自的一倍，比值不变；14.（1）唐诗中有”黄河远上白云间”和”不尽长江滚滚来”的诗句，从机械能的角度看，前一句生动形象地表明黄河水存储着大量的_________能，后一句表明长江水具有大量的_________能．（2）在探究”物体动能的大小与哪些因素有关”的实验中，让小车从斜面上由静止释放，小车下滑后撞击斜面底端的木块．实验时通过_________来比较小车动能的大小．【答案】(1). 重力势(2). 动(3). 木块被撞后移动的距离【解析】【详解】前一句中诗可看出黄河之水高高在上，由于有一定的高度而具有重力势能；后一诗句可看出长江之水在流动，由于运动而具有动能；动能的大小无法直接进行测量，因此可采用转换法，通过观察小木块被推出的距离来进行比较；15.如图甲所示装置，在透明塑料盒的底部钻一个孔，把电子式火花发生器的放电针紧紧地塞进孔中，打开塑料盒盖，向盒内滴入数滴酒精，再将盒盖盖紧，然后揿动电火花发生器的按钮，随着”呯”的一声响，看到盒盖_________，在此过程中，酒精燃烧后的燃气的_________能转化为盖子的_________能．图_________中（选填”乙”或”丙”）汽油机的工作过程与这一实验过程中能量的转化是一致的.如果该汽油机飞轮转速是1800r／min，则它每秒钟内对外做功_________次.【答案】(1). 飞出/弹出/跳出(2). 内能(3). 机械(4). 乙(5). 15【解析】【详解】（1）电火花打火时，酒精气体燃烧膨胀做功，最后内能转化为盒盖的机械能，可以看到盒盖飞出/弹出/跳出；（2）图乙中的气门都关闭，活塞向下运行，气缸容积增大，且上端的火花塞发出电火花，是做功冲程，在这一过程中，内能是转化为机械能的；图丙中的气门都关闭，活塞向上运行，气缸容积减小，是压缩冲程，此时机械能转化为内能，与电子式火花发生器的能量转化相反；（3）因为汽油机在一个工作循环中，飞轮转动两圈，对外做功一次，故可得出1800/30/60/r minr ss min=，则每秒做功的次数为30/152r s=（次）．【点睛】此题要考查了内燃机工作原理及过程，并从能量转化的角度与电子式火花发生器的工作原理进行了比较，同时考查了做功冲程与压缩冲程的区分．16.如图所示，当开关S闭合后，电压表和电流表均有一定的示数，两灯泡L1、L2均正常发光．如果灯泡L1的灯丝突然断开，则电压表的示数将_____（选填”变大”、”不变”或”变小”），电流表的示数将_____。
