真空泵止回阀

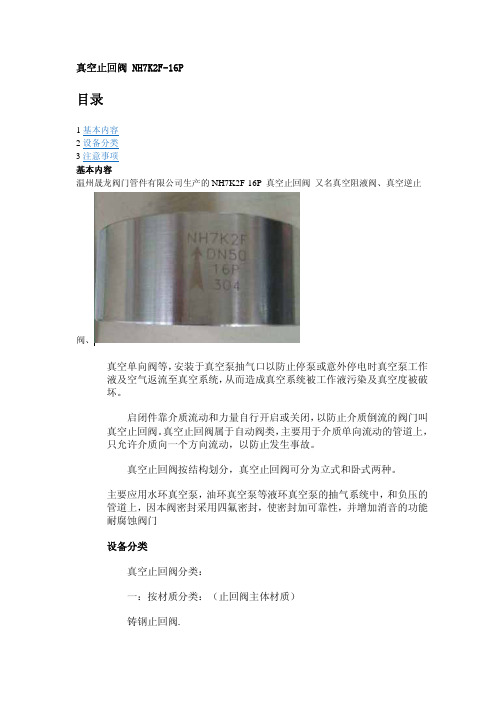

真空止回阀 NH7K2F-16P目录1基本内容2设备分类3注意事项基本内容温州晟龙阀门管件有限公司生产的NH7K2F-16P 真空止回阀又名真空阻液阀、真空逆止阀、真空单向阀等，安装于真空泵抽气口以防止停泵或意外停电时真空泵工作液及空气返流至真空系统，从而造成真空系统被工作液污染及真空度被破坏。

启闭件靠介质流动和力量自行开启或关闭，以防止介质倒流的阀门叫真空止回阀。

真空止回阀属于自动阀类，主要用于介质单向流动的管道上，只允许介质向一个方向流动，以防止发生事故。

真空止回阀按结构划分，真空止回阀可分为立式和卧式两种。

主要应用水环真空泵，油环真空泵等液环真空泵的抽气系统中，和负压的管道上，因本阀密封采用四氟密封，使密封加可靠性，并增加消音的功能 耐腐蚀阀门设备分类真空止回阀分类：一：按材质分类：（止回阀主体材质）铸钢止回阀.不锈钢止回阀.真空止回阀是能自动阻止流体倒流的阀门。

止回阀的阀瓣在流体压力作用下开启，流体从进口侧流向出口侧。

当进口侧压力低于出口侧时，阀瓣在流体压差、本身重力等因素作用下自动关闭以防止流体倒流。

止回阀一般分为升降式、旋启式、蝶式及隔膜式等几种类型。

升降式止回阀的结构一般与截止阀相似，其阀瓣沿着通道中以线作升降运动，动作可靠，但流体阻力较大，适用于轻小口径的场合。

升降式止回阀可直通式和立式两种。

直通式升降止回阀一般只能安装在水平管路，而立式升降止回阀一般就安装在垂直管路。

旋启式止回阀的阀瓣绕转轴作旋转运动。

其流体阻力一般小于升降式止回阀，它适用于较大口径的场合。

旋启式止回阀根据阀瓣的数目可分为单瓣旋启式、双瓣旋启式及多瓣旋启式三种。

单瓣旋启式止回阀一般适用于中等口径的场合。

大口径管路选用单瓣旋启式止回阀时，为减少水锤压力，最好采用能减小水锤压力的缓闭止回阀。

双瓣旋启式止回阀适用于大中口径管路。

对夹双瓣旋启式止回阀结构小、重量轻，是一种发展较快的止回阀；多瓣旋启式止回阀适用于大口径管路。

真空止回阀的应用与原理导言真空止回阀是一种常见的流体控制装置，广泛应用于各个领域。

本文将介绍真空止回阀的应用领域以及其工作原理。

1. 真空止回阀的应用领域真空止回阀在多个领域中都有广泛的应用。

以下是几个主要的应用领域：1.1 工业领域真空止回阀在工业领域中起到了重要的作用。

它们常用于管道系统中，防止流体倒流造成设备损坏。

工业生产中的压缩机、泵和真空系统等设备都需要使用真空止回阀来保护设备的正常运行。

1.2 医疗领域医疗设备中也广泛使用真空止回阀。

例如，血液透析设备中的血管通路上安装有真空止回阀，可以阻止血液倒流，保证透析治疗的效果。

1.3 污水处理领域在污水处理系统中，真空止回阀被用于防止污水倒流。

它们通常安装在管道系统中的污水泵站或污水处理厂的入口处，确保污水只能朝着指定的方向流动。

1.4 汽车工业汽车燃油系统和制动系统中也采用了真空止回阀。

在燃油系统中，真空止回阀可以防止燃油倒流，确保燃油供应的稳定性。

在制动系统中，真空止回阀可以帮助维持适当的制动压力，并防止制动液倒流。

2. 真空止回阀的工作原理真空止回阀的工作原理非常简单。

它们基于一个重要原理，即单向流动控制。

以下是真空止回阀的工作原理：1.当管道中的流体沿着正常方向流动时，真空止回阀打开，让流体自由通过。

2.当流体倒流时，真空止回阀关闭，阻止流体反向流动。

3.在真空系统中，真空止回阀将帮助维持真空状态，并防止空气进入。

简而言之，真空止回阀通过阀门的设计和流体压力的变化来控制流体的单向流动，保证流体在指定的方向上流动，并阻止反向流动。

3. 真空止回阀的特点和优势真空止回阀具有以下特点和优势：•简单可靠：真空止回阀的结构相对简单且可靠，不容易出现故障。

•节省能源：真空止回阀可以阻止能源的浪费，例如阻止压缩空气倒流导致能源消耗增加。

•高效性能：真空止回阀在工作过程中响应速度快，可以迅速关闭或打开，确保流体在正确的方向上流动。

4. 结论真空止回阀是一种广泛应用于不同领域的流体控制装置。

真空止回阀参数真空止回阀是一种用于管道系统中的重要阀门，它具有防止介质倒流，保证系统安全运行的作用。

真空止回阀参数包括结构特点、技术指标、安装要求、使用注意事项等，以下将针对这些参数进行详细介绍。

一、结构特点真空止回阀主要由阀体、阀盖、阀瓣、阀座、弹簧等部件组成。

阀体一般采用铸铁、铸钢等材质，阀体的内部表面经过精密磨削，以确保密封性能。

阀盖和阀瓣通常采用不锈钢材质，具有较好的耐腐蚀性能。

阀座采用橡胶制成，有较好的密封性能。

整个结构设计合理，制造工艺先进，能够在真空管道系统中可靠地使用。

二、技术指标1. 额定压力：真空止回阀的额定压力一般为10-16bar，选用时需要根据实际工况确定合适的额定压力规格。

2. 尺寸范围：真空止回阀的尺寸范围较为广泛，一般可以满足DN50-DN1000的管道需求，用户可根据具体管道尺寸选择合适的阀门规格。

3. 密封性能：真空止回阀的密封性能直接关系到管道介质的安全运行，其密封等级一般为VI级，能够满足高要求的密封性能。

三、安装要求1. 安装位置：真空止回阀应安装在管道系统的上游，以确保管道系统的正常运行和介质的安全传输。

2. 安装方法：在安装时应注意保持阀门和管道的轴线一致，确保阀门能够正常开启和关闭，同时要严格按照阀门说明书进行安装，避免出现安装不当而影响阀门使用寿命和性能。

四、使用注意事项1. 操作规范：在使用过程中，应根据阀门说明书正确操作，避免过度用力或不当操作导致阀门损坏或失效。

2. 定期维护：定期对真空止回阀进行维护保养，包括清洗阀门表面、检查密封件状态、保证弹簧的弹性等，以确保阀门的正常使用寿命。

3. 阀门保温：在冬季寒冷地区，要注意做好真空止回阀的保温工作，以防止阀门被冻结影响正常使用。

真空止回阀参数是关于该阀门的结构特点、技术指标、安装要求和使用注意事项等方面的详细介绍。

了解并严格遵守这些参数，能够有效保证真空止回阀在管道系统中的安全运行和稳定性能，确保介质的正常传输，为工业生产提供了可靠的保障。

真空止回阀参数摘要：一、真空止回阀简介1.定义与作用2.工作原理二、真空止回阀参数介绍1.工作压力2.工作温度3.材质4.连接方式5.结构形式6.操作方式三、真空止回阀的应用领域1.工业领域2.医药领域3.食品领域4.环保领域四、真空止回阀的选用与维护1.选用原则2.维护保养正文：真空止回阀是一种防止介质倒流的自动阀门，主要应用于各种介质的管道系统中，起到防止介质倒流、保护设备及管道的作用。

它的工作原理是在进口和出口之间形成一个压力差，使得阀门在介质流动方向上产生一个自动阻力，从而达到防止介质倒流的目的。

一、真空止回阀参数介绍1.工作压力：真空止回阀的工作压力是指阀门在正常工作状态下所能承受的最大压力。

根据实际应用需求，选择合适的工作压力至关重要。

2.工作温度：真空止回阀的工作温度决定了阀门材料的选用，不同材料的耐温性能有所差异。

因此，在选择真空止回阀时，应根据实际工作环境的温度条件来选择合适的阀门。

3.材质：真空止回阀的材质主要有铸铁、不锈钢、塑料等，不同材质的阀门具有不同的性能特点，如耐腐蚀性、耐磨性等。

因此，在选择材质时，应根据实际应用场景的需求来选择。

4.连接方式：真空止回阀的连接方式有法兰连接、螺纹连接等，选择合适的连接方式可以方便安装与维修。

5.结构形式：真空止回阀的结构形式有升降式、旋启式等，不同结构形式的阀门在开启和关闭过程中具有不同的特点。

因此，在选择结构形式时，应根据实际应用需求来选择。

6.操作方式：真空止回阀的操作方式有手动、电动、气动等，选择合适的操作方式可以方便操作与控制。

二、真空止回阀的应用领域1.工业领域：真空止回阀广泛应用于各种工业生产过程中，如石油、化工、冶金、电力等，起到防止介质倒流、保护设备和管道的作用。

2.医药领域：在制药、生物工程等医药领域，真空止回阀可以有效防止药液、生物制品等介质的倒流，确保生产过程的安全与稳定。

3.食品领域：真空止回阀在食品工业中也有广泛应用，如饮料、乳制品、酿酒等生产过程，可以防止食品介质的倒流，确保产品的质量和安全。

wlw真空泵工作原理
WLw 真空泵是一种常见的油封式机械真空泵，其工作原理基于旋转叶片的概念。

当 WLw 真空泵运行时，电机驱动泵轴和转子旋转。

转子上装有多个叶片，这些叶片在泵壳内的偏心位置上旋转。

当叶片旋转时，它们在泵壳内形成一系列的密封空间。

在叶片的一侧，密封空间逐渐增大，产生局部真空，从而吸引气体进入泵内。

然后，叶片继续旋转，将气体封闭在密封空间内，并将其压缩。

被压缩的气体随后被排放到泵的出口，并通过排气管排出。

在泵的出口处，通常会安装一个止回阀，以防止气体倒流回泵内。

WLw 真空泵通过不断重复这个过程，在泵内形成持续的气流，从而实现真空抽取的目的。

WLw 真空泵的工作原理基于旋转叶片的概念，通过在泵内形成密封空间、吸引气体进入、压缩气体并排出，实现真空抽取的效果。

这种泵通常用于需要低真空度的应用，如实验室、工业和医疗设备等领域。

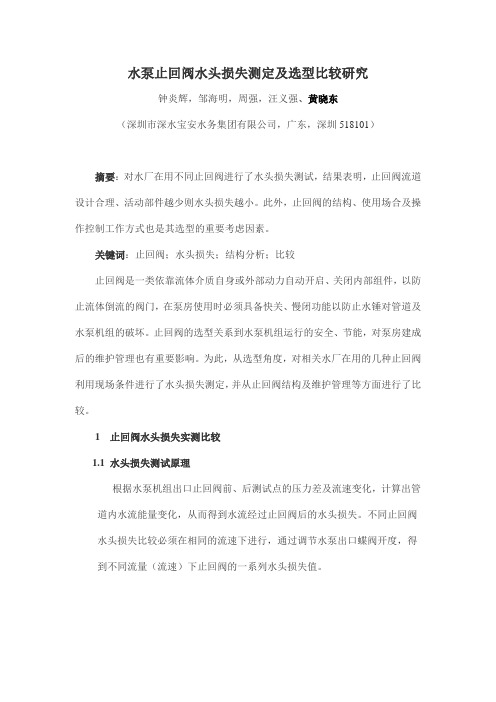

水泵止回阀水头损失测定及选型比较研究钟炎辉，邹海明，周强，汪义强、黄晓东（深圳市深水宝安水务集团有限公司，广东，深圳518101）摘要：对水厂在用不同止回阀进行了水头损失测试，结果表明，止回阀流道设计合理、活动部件越少则水头损失越小。

此外，止回阀的结构、使用场合及操作控制工作方式也是其选型的重要考虑因素。

关键词：止回阀；水头损失；结构分析；比较止回阀是一类依靠流体介质自身或外部动力自动开启、关闭内部组件，以防止流体倒流的阀门，在泵房使用时必须具备快关、慢闭功能以防止水锤对管道及水泵机组的破坏。

止回阀的选型关系到水泵机组运行的安全、节能，对泵房建成后的维护管理也有重要影响。

为此，从选型角度，对相关水厂在用的几种止回阀利用现场条件进行了水头损失测定，并从止回阀结构及维护管理等方面进行了比较。

1 止回阀水头损失实测比较1.1 水头损失测试原理根据水泵机组出口止回阀前、后测试点的压力差及流速变化，计算出管道内水流能量变化，从而得到水流经过止回阀后的水头损失。

不同止回阀水头损失比较必须在相同的流速下进行，通过调节水泵出口蝶阀开度，得到不同流量（流速）下止回阀的一系列水头损失值。

1.2 测试对象及工具选择了五座水厂共5种不同类止回阀进行了水头损失测定，分别为：液控缓闭蝶阀（NHDA734-100，规格DN800，Cl水厂）—编号A，静音式止回阀（KRVG-0500，规格DN500，XA水厂）—编号B，旋启式微阻缓闭止回阀（德国，VGA SKR，规格DN1000，ZA水厂）—编号C，多功能水泵控制阀（JD745X-10，规格DN800，LX水厂）—编号D，多功能水泵控制阀（JD745X-10，规格DN600，SY水厂）—编号E。

测试工具：压力表2只（瑞士科勒LEO，量程：-1~10bar，精度0.1），电磁流量计，扳手、卷尺等。

1.3 测定结果上述各止回阀水头损失测定结果见表1、图2。

1.4测试结果分析由表1及图2可以看出：（1）液控缓闭止回阀（A）对应水泵实测出口流速整体范围大于静音式止回阀（B），但压力水流经阀A的水头损失明显小于阀B，从水头损失角度判断，说明阀A优于阀B；（2）阀B与旋启式缓闭止回阀（D）分别对应的水泵实测出口最大流速基本一致，均为2m/s左右，但压力水流经阀B的水头损失明显小于阀D，从水头损失角度判断，说明B优于D；（3）旋启式缓闭止回阀（C）对应水泵实测出口流速整体范围大于阀B，压力水流经阀C的水头损失也大于阀B，从水头损失角度判断，说明C与阀B相当；（4）阀D与阀E为同品牌、同型号、不同口径的止回阀，由于口径不同导致压力水流经阀的水头损失不同，不作比较。

阀门：手动阀门闸阀、截止阀、止回阀铸钢阀API602锻钢阀API603不锈钢阀门超低温阀门波纹管阀门压力自密封阀门轴流式止回阀对夹式止回阀球阀浮动球阀—铸钢浮动球阀—锻钢固定球阀金属硬密封球阀超低温球阀蝶阀中线蝶阀双偏心蝶阀三偏心蝶阀管线阀门管线闸阀全焊接球阀清管球阀全开式止回阀刀型闸阀刀型闸阀仪表阀门开关控制阀多回转控制阀浮动球阀固定球阀金属硬密封球阀中线蝶阀高性能蝶阀调节阀单座调节阀套筒调节阀V型调节球阀衬塑调节阀偏心旋转调节阀波纹管单座调节阀波纹管套筒调节阀三通调节阀多级降压调节阀核电阀门核级闸阀核级截止阀核级止回阀核级球阀核级蝶阀特殊阀门过滤器船用阀门锻钢火电阀夹套阀泥浆阀荷兰水展：泵：排污泵、潜水泵、离心泵、多级泵、管道泵、消防泵、真空泵、清水泵、污水泵、浆液泵、化工泵、除污机、驱动装置、密封及密封件；泵的铸件及其他零配件；阀门：球阀、蝶阀、闸阀、止回阀、截止阀、节流阀、疏水阀、减压阀、调节阀、柱塞阀、隔膜阀、安全阀、电磁阀、排污阀、最小流量阀等各类阀门；阀门配件；管道：塑料管道、金属管道、玻璃钢管道、给排水管、复合管道、温管道、各类建筑管材、管道接头、管道检测、管道及管件；北京泵阀展：●参展范围▼泵类：真空泵、离心泵、计量泵、化工泵、水泵、油泵、流程泵、污水泵、旋涡泵、自吸泵、多级泵、耐腐蚀泵、管道泵、纸浆泵、空调泵、潜水泵、泳池泵、液压泵、磁力泵、齿轮泵、螺杆泵、喷射泵、高压清洗泵、高压试压泵、高压过滤泵等；▼阀类：蝶阀、闸阀、截止阀、平衡阀、减压阀、止回阀、球阀、柱塞阀、气动阀、电磁阀、调节阀、安全阀、特种阀、高压阀、脱硫蝶阀、尼龙蝶阀、塑料蝶阀等；▼管材管件类：各种金属、非金属管材、管件、管冒、封头、异径管、接头、弯头、法兰、三通、仪表等▼密封类:各种管道管件、泵阀密封及防腐、填料密封、各种检测清洁设备等。

泵出口止回阀的选型、安装和保护措施1.离心泵出口止回阀的功能及选型止回阀主要用于防止液体倒流，泵停止运行后使泵倒转，造成泵损坏事故，同时防止液体倒流损坏其他储罐。

因此，从保护设备的角度最好考虑增加一个止回阀。

这样就可以确保停泵时，止回阀可以防止介质倒流。

对于一般泵站工程，泵出口止回阀的选择应遵循以下原则泵出口止回阀门"止回阀的选型一般的泵站工程情况，对于泵出口止回阀的选择，应遵循以下原则；1）对泵出口管路口径较小的管路，即DN<50mm时，应选用升降式止回阀。

2）对泵出口管路口径DN≥50mm的管路，应选用旋启式止回阀旋启式止回阀可以水平或垂直安装。

旋启式止回阀阀瓣绕转轴作旋转运动，其流体阻力一般小于升降式止回阀，它适用于较大口径的场合，安装位置不受限制，通常安装于水平管路，它适用与较大口径的场合。

根据阀瓣的数目可分为单瓣旋启式、双瓣旋启式及多瓣旋启式三种。

单瓣旋启式止回阀一般使用与中等口径的场合。

大口径管路选用单瓣旋启式止回阀时，为减小水锤压力，最好采用能减小水锤压力的缓闭止回阀。

双瓣旋启式止回阀适用与大中口径管路。

对夹双瓣旋启式止回阀结构小、重量轻，是一种较快的止回阀；多瓣旋启式止回阀适用与大口径管路。

2.泵出口止回阀的安装①旋启式止回阀一般安装在水平管道上：对于口径DN~80mm的止回阀，也可安装在垂直或向上倾斜的管道上。

②直通式升降式止回阀应安装在水平管道上；立式升降式止回阀必须安装在垂直管道上，介质为自下而上流动。

③由于止回阀容易损坏，因此，应靠近泵出口安装止回阀，在止回阀上部设有切断阀(一般用球阀或闸阀)，方便检修。

④为便于止回阀拆卸前泄压，对于止回阀本身不带放净阀的，应在止回阀与切断阀之间加装泄压用放净阀。

3.防止水力冲击对止回阀密封面损坏的保护措施止回阀的设置，起到了防止物料倒流，避免泵叶轮遭受液击的作用。

但就止回阀本身而言，设置不当，会造成水击所产生的阀瓣对阀座的突然撞击，损及止回阀密封面。

真空机组的单向阀的作用真空机组是一种常见的工业设备，用于产生和维持一定真空度的环境。

在真空机组中，单向阀起着重要的作用，它能够控制气体的流动方向，确保真空系统的正常运行。

单向阀，也被称为非回流阀或止回阀，是一种具有单向流动功能的阀门。

它只允许流体在一个方向上流动，而在另一个方向上则会阻止流体的流动。

在真空机组中，单向阀通常被安装在真空泵的排气口处，起到了防止回流的作用。

单向阀的作用有以下几个方面：1. 防止气体的逆流：在真空系统中，气体的逆流会导致系统压力的增加，甚至可能损坏设备。

单向阀可以有效地防止气体的逆流，确保系统保持一定的真空度。

2. 控制气体的流动方向：单向阀可以根据需要控制气体的流动方向。

在真空机组中，气体通常从真空泵排气口流出，而单向阀可以确保气体只能从真空泵流出，而不能逆向进入真空泵。

3. 保护真空泵：真空泵是真空机组中最关键的设备之一，它的正常运行对于整个系统的稳定性和效率至关重要。

单向阀的存在可以有效地保护真空泵，防止气体的逆流和损坏。

4. 提高系统的安全性：真空系统中的气体可能含有有害或有毒物质，如果这些气体逆流进入真空泵或其他设备，将会对操作人员和设备造成严重的危害。

单向阀的使用可以有效地避免这种情况的发生，提高系统的安全性。

5. 提高系统的效率：单向阀的存在可以减少气体的逆流和混合，保持系统的真空度稳定。

这不仅可以提高系统的效率，还可以节省能源和减少维护成本。

除了在真空机组中的应用，单向阀在其他许多领域也有广泛的应用。

例如，单向阀在液体输送系统中可以防止液体的倒流；在汽车燃油系统中可以防止燃油的回流；在水管系统中可以防止水的逆流等等。

单向阀在真空机组中起着非常重要的作用。

它不仅可以保证真空系统的正常运行，还可以提高系统的安全性和效率。

因此，在选择和使用单向阀时，需要根据具体的应用场景和技术要求进行合理的选择，以确保系统的稳定性和可靠性。

汽车真空泵的构造和工作原理
汽车用真空泵大多是柴油车液压制动助力器的动力源，通常山发电机同轴驱动，同向旋转，结构如图所示。

转了偏置在壳体中，真空泵碳片叶片与转子滑槽作精密配合，借弹簧压力使之紧靠于外壳内壁表面。

壳体上部的进气口与真空缸相连.并由止回阀防止空气和润滑油倒流。

下部有出油孔通向曲轴箱。

工作过程和原理是:
1)抽吸作用。

由于转子在壳体中偏置，转子中各叶片与壳体内壁组成的容积是一个变数，容积由小到大时产生负压而吸气，由大变小时压缩而排气.
2)转子旋转时，叶片因离心力而外移，与泵壳组成一定量容积。

从叶片越过进气口时，容积逐渐扩大.使进气口产生负压.打开止回阀而抽吸真空罐的空气。

3)转子继续旋转.当该叶片越过进气口到排气口的中间位置时，容积开始缩小.空气逐渐被压缩。

1-止回阀;2-泵休；3-转子；4一真空泵叶片15-键；16-驱动端盖；
7-轴承衬套;8-油封；9-O形环；10-进气口；11-轴；12-空心螺钉
13-进油孔；14-端盖；15-轴承衬套；16-出油孔
4)当该叶片到达排气口后，被压缩了的空气全部被挤出。

这个过程周而复始，真空罐内的负压就逐渐提高。

真空度与真空泵的完好程度有关。

本文由东莞大路通真空泵( )编缉，转载请注明出处。
