zdm剖剖面步骤

ZDM 典示之一：如何用ZDM ＜件生成堤、渠纵断面图该帖被浏览了 1923次|回复了 43次看到网上有网友在问一些用 ZDM^件生成堤、渠纵断面图的问题，在此对此 做一个演示。

同是希望更多朋友来参与，让大家能更好的掌握ZDM®一强大工具。

第一步：可以先用Excel 工具计算生成堤、渠纵断面数据表格，如图所示：可HQQf) *0 胃虱。

IJL^•酷如f 寸 W云做,眨 , E / u言图董闹 审需i ZA w tr _ > vd -.JU ♦ 专It 埠团土『jTli口&.一 -g- ■_fH~T~jKkG*000 追果如里n ：2130.路3194.042 2132.322132. T3 点京含座同 213031^3. M酬木* 213L8 也;31.T9：13Z1 2H3^M□723 30.的213136 Z12?. W 2131.7S 21SZ.0S 5 5 kO+l«-3E 心1如.郎 2130-135 2331.11 2133思 Si ，L 安 2129. W 2129.4G 2131.77 2131.76 2132. OT 3132. MJL kfl+249.96 2IM0(2 ZI3Lte 2129.95 2131.7& 33Z.05 JZ 9 ko+ms® kO+34%952150.922 幻故㈱2132,31 213143 212$. M 2129-.9G 您31.《 2131.73 21^04 2E33.03M21陌陌 2132.13 就0.旎 2U1.T9 2i3L(n1】 17 Knm?[- H)+49* 宝 幻嘛财 213a S4 Zl 32.43 ¥132. M 21».91 。

2129. 9 2131.71 2131. 7 2132.01 21SSJJ_ kO+&4S- 95 2130.^ 213Z. J22131.M 2E31.M 14 k04-£'^ A kOtMl 乃 213a 94J13EH .骑H32.16 3l3t$4 M4».sr 2131.CS2I3L6? 混虹翳 a 3i.心母祢.新 叫3队胸 21T2. d 213?. ®€ 我3】・听襄跄t 06 tkO+M 史 95 to)+799-« 2131-1$ 2130,33 332.31 213142 2m S5 21网・S4 2i3l.^ mi. 64为L% 2131.Hko+mw kO*M9.9S 21301 卸2130(, 11 2130.722132. E 2133,13 2132.^1 2129.832129. S2 212^.81 2131.63 Z13L62 2131.61N3】■瓣 费1 .袈 331.91-瓮， 虹睥璀kHD49'.9bW 路96 乾 2] 30. ST2130.谊2132.242132.2 2129. S 2m. 792129. ?82131.«EI3I.S8 213L9 H3L19 8131.88-=^— kl+14^55 2130-55 21W- 5 2I3L59 *). ?<■ 212^ 77 2129-TG 213LS7 71" X2131.87^27 25 尖 3031 品时fEPwiamn 攀CSBSOQ第二步：将Excel 文件保存为“文本文件（制表符分隔）（*.txt ） ”格式，图 所示：第三步：用记事本打开刚才保存的文本文件“ Excel.txt ”，打开后的画面如图:度许由拒尾：柘式⑦查看1少指哟（由杜号".「&采底高程旺限果顼商程n 设甘采底简程n没计术在“k9*BBQ 213>.B7& 213Q 2131-U 2132.1kQ*»?,99 2111,^42 2132,^3 2129,99 2131.79 1192.09的499 2130.?7 7193.36 212Q .fti 2131.78 2132. OSk(H1 罪.网2BU,135 21 旎J3 ?13»,97 2131.77 1132,0?k51 叫21M1.11 ?131.»2 21?9 .96 2131.76 2132.06 kO*Zqf .U6 2130.02 M31 Z124 .«S2131 .75 2132 .ASk9*299,95 2139,922 2132,91 212»,W 2131.7<i 1132,0ik59岫.OS "W.眄219AW N1NL73 ”盹.如kO«39^9S ^13D,B2 ；192.t3 3129 .93 ei31 -7? 2132-0?kS帖，.吗213U.S^ 2192.MS 2125 .P1 2191.71 2132.0!心♦网虹95 2lJd+B* M3I-^ !129,* ?131-? 21322130.BS Z13?.3f 2129 .89 2131.69 2131.99 k0*599.9S 2130.^4 2132.M找2131 .rtd 2侣1.做1(既。

CAD模型切剖技巧：展示设计内部构造的窍门CAD软件是现代设计师必备的工具之一。

它不仅可以帮助设计师快速创建模型和绘制图纸，还可以通过切剖功能展示设计内部的构造和细节。

本文将介绍一些CAD模型切剖的技巧，帮助设计师更好地展示设计的内部构造。

首先，打开CAD软件并导入你想要切剖的模型。

确保模型已经完整地建模和组装好。

在CAD软件中，通常有多种切剖工具可供选择，如切割面、切割体和切割线等。

选择合适的切剖工具，接下来就可以开始切剖操作了。

之后，选中需要切割的部分。

根据设计的需要，可以选择切割整个模型或只切割部分。

通过选中模型的特定面、体或线，可以指定切割的位置和方向。

此外，CAD软件还提供一些高级工具，如切割偏移和切割剖面，可以进一步调整切割的形状和位置。

切割完成后，可以选择不同的切剖样式来展示设计的内部构造。

CAD软件提供了多种切剖样式，如半透明、填充和线框等。

选择适合设计需求的切剖样式，可以更清晰地展示设计的内部细节。

在切割样式中，还可以调整切剖面的透明度、填充颜色和线型等参数，以获得更好的视觉效果。

除了基本的切剖操作和样式设置，CAD软件还提供了一些高级的切割技巧。

例如，可以通过添加断面符号和注释来标识切割面上的重要细节和尺寸。

这样，设计师可以更清楚地向其他人解释和展示设计的内部构造。

此外，在切割后仍然可以进行模型编辑，如添加孔洞、调整构件和修改参数等。

这使得设计师可以更灵活地调整设计，并及时更新切割显示。

在展示设计内部构造时，还可以使用一些额外的功能来增强用户体验。

例如，CAD软件可以生成动画或实时演示，展示切割过程和内部构造的变化。

这对于产品设计和工程演示非常有帮助，可以直观地展示设计的特点和优势。

此外，CAD软件还可以导出静态图像或互动模型，以便在报告、展示或网站上使用。

最后，切割是CAD软件中常用的功能之一。

通过掌握切割技巧，设计师可以更好地展示设计的内部构造，提高设计效率和沟通效果。

在使用CAD软件时，建议多了解和尝试不同的切割工具和样式，以便灵活应用于各种设计场景。

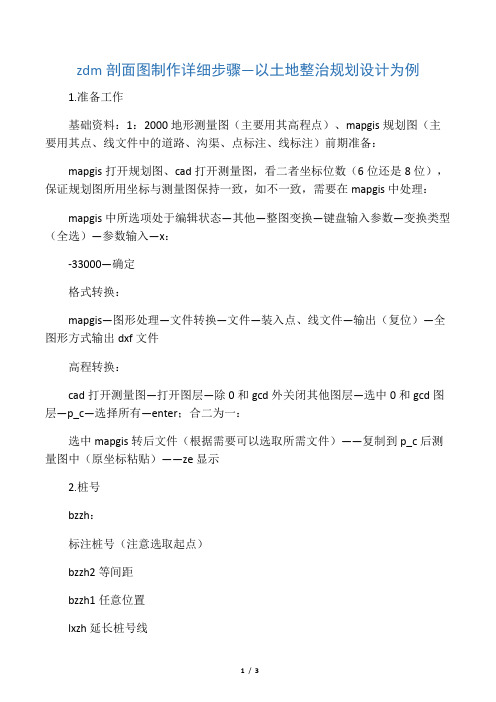

zdm剖面图制作详细步骤—以土地整治规划设计为例1.准备工作基础资料：1：2000地形测量图（主要用其高程点）、mapgis规划图（主要用其点、线文件中的道路、沟渠、点标注、线标注）前期准备：mapgis打开规划图、cad打开测量图，看二者坐标位数（6位还是8位），保证规划图所用坐标与测量图保持一致，如不一致，需要在mapgis中处理：mapgis中所选项处于编辑状态—其他—整图变换—键盘输入参数—变换类型（全选）—参数输入—x：-33000—确定格式转换：mapgis—图形处理—文件转换—文件—装入点、线文件—输出（复位）—全图形方式输出dxf文件高程转换：cad打开测量图—打开图层—除0和gcd外关闭其他图层—选中0和gcd图层—p_c—选择所有—enter；合二为一：选中mapgis转后文件（根据需要可以选取所需文件）——复制到p_c后测量图中（原坐标粘贴）——ze显示2.桩号bzzh：标注桩号（注意选取起点）bzzh2等间距bzzh1任意位置lxzh延长桩号线getz4.切高程dxpm（选中pl线）5.图变txtpbg（1000、1000比例尺不变）全选—enter—再选线生成txt图之后用excel打开—桩号改成里程、地面线高程、设计路面线高程（如果是渠则是原地面线高程、渠顶线高程，具体高程计算见下表原地面线设计路面线xx改建+0.3+0.2渠顶线+0.2管轴线+0.7间隔40米选取一个桩号、里程一列变为left（A1,9)打开txt文件，用1空格代替2空格，以240为间隔打**后保存；6.txt变图（纵断面）tzdm（根据需要设置1000、500或2000、500比例尺）7.后期处理cad中—土建—纵断面—增减纵断面表格行；土建—纵断面—标注线路长度、比降（根据需要选取%）根据命令操作。

Z D M绘制管线方法 This manuscript was revised by the office on December 22, 2012利用ZDM菜单(管线设计工具)绘制管线步骤1、首先在地形图上布置管线平面位置。

2、土建——横断面——给剖切线加高程点（HDDMZ）。

将管线沿线的地形高程手工赋给管线，方便后面切地面线。

3、管线设计工具——自动生成管线桩号（BZZH）。

4、管线设计工具——地形、管线纵断面展开（DXPM）。

生成地面线和管道中心线。

此时管道中心线是根水平线，没有纵向弯头。

5、进入布局，将管线平面图在视口中调成水平，将生成的纵断面放到平面图下方，通过地面线偏移一个管道覆土厚度范围，在这个范围内绘制管道中心线。

绘制完后可利用(PLVE)工具增加或删除(PL)线顶点。

——2009年6月4日：今天发现一个好方法绘制管线纵剖面，就是将地形线偏移一个管道中心范围后，Y方向放大10倍，此时再布置管道轴线，感觉非常轻松了。

不用个把小时，可在那个1：1000的地形下布置管道中心线，由于管道覆土范围一般在1.5-3M左右，活动范围太小，布置起来很吃力。

现在放大后布置就轻松啦。

之前有想过，但没敢用，担心(Y)向放大10倍会导致畸形。

其实不会的。

——布置完管中心线，记得要将高程调整成整数（不要零丁的数），最好是小数点后1位。

可以手工调，或者导入(EXCEL)表格里调。

意思就是管中心线高程数值类似10.5，10.4，10.3，2.5，2.8m，不要出现10.55，3.33m这样小数点后有2位的数字了。

6、进入模型空间，重新生成一个管道纵剖面。

把新绘制的管道中心线拷贝到这个纵剖面中。

利用CR命令：选择手工绘制的管线——s格式刷——再选纵剖面图中自动生成的管线——键入Y（YES）。

这样，把自动生成的管线特性匹配给了手工绘制的管线。

7、管线设计工具——由纵断面更新平面中心线高程（UPPMP）。

选择手工绘制的管线。

CAD中的图形剖切与切割技巧CAD软件（计算机辅助设计）是一种广泛应用于工程设计领域的工具。

它可以帮助设计师创建精确的2D和3D图形模型。

在CAD中，图形剖切和切割是两种常用的技术，它们可以帮助设计师更好地处理复杂的图形和模型。

一、图形剖切技巧图形剖切是一种将图形分解为不同部分的技术，以便更好地理解和修改设计。

下面是一些常用的图形剖切技巧：1. 使用剖面命令：在CAD软件中，通常有一个“剖面”命令可以用来进行图形的剖切。

具体操作是选择需要进行剖切的图形，然后选择剖切的方向（通常为水平或垂直），最后指定剖切的位置。

该命令可以将图形剖切为两个独立的部分。

2. 使用图层剖切：如果需要将图形按照不同的图层进行剖切，可以使用图层剖切技巧。

首先，需要创建多个图层，然后选择需要剖切的图形，并将其分配到不同的图层上。

最后，可以通过切换图层的可见性来实现对图形的剖切效果。

3. 使用剖切线：剖切线是指在设计中用来划分图形的线条。

可以通过绘制剖切线将图形分割为多个部分。

然后，可以选择需要保留或删除的部分，从而实现图形的剖切效果。

剖切线可以是直线、曲线或多段线。

二、切割技巧切割是指将图形或模型分割为不同的部分或形状。

切割技巧通常用于创造复杂的图形或进行模型的修改。

以下是一些常用的切割技巧：1. 使用切割命令：CAD软件通常具有一个“切割”命令，它可以将图形或模型切割成不同的部分。

在使用此命令时，需要指定切割的位置和切割的方向。

该命令可以在直线、曲线或多段线上进行切割。

2. 使用交叉切割：交叉切割是一种将图形或模型切割为不同部分的技巧。

具体操作是创建多个相互交叉的线条，并将其与图形或模型相交。

然后，使用切割命令将图形或模型分割成不同的部分。

3. 使用区域切割：如果只需切割图形或模型的一部分，可以使用区域切割技巧。

首先，需要创建一个包含需要切割部分的闭合形状。

然后，使用切割命令选择该形状，CAD软件将自动切割图形或模型。

总结：图形剖切和切割是CAD软件中常用的技巧，可以使设计师更好地处理复杂的图形和模型。

zdm剖剖面步骤1、进行地形图处理①用chgc命令，选择可以代表高程性质的高程点和等高线。

（按程序提示将高程点改为软件能识别的圆）②用chgcd命令，将高程值赋予给高程点。

③用li命令，查看是否将高程值赋予给高程点。

④用ch_el命令，查找修正局部高程，选择a选项，逐个修改。

⑤用getz命令，获得任一点的高程值，检查上述命令的正确性。

2、确定中心线，剖剖面，算开挖量①用多段线根据设计要求绘制一条中心线。

②用p_bg命令，设置中心线的高程。

③用bzzh（标注桩号）命令，设置中心线的桩号。

④用bzzh2（标注桩号）命令，加密中心线的桩号，选择沿程布置。

⑤用lxzh（延伸桩号）命令，延伸所有的的桩号线。

（两次回车就行）⑥用getz命令，选择b，获得中心线上个特征点上的高程值。

⑦用getz命令，选择a，获得桩号线上的高程值。

⑧用dxpm（地形剖面）命令，根据提示，剖出纵、横断面。

⑨根据实际情况，给所剖剖面进行微调。

3、做标准纵断面①用zdmdwg （生成标准纵断面图）按照提示，结合自己需要，完成操作。

4、画标准开挖断面及计算开挖工程量①用dml（断面线）命令，起点高程随便设置，只是作为一个参考值。

按软件提示完成操作，需要注意的是，画水平或垂直线是需要打开正交功能，而画坡线时则需关闭正交功能。

②画好开挖断面之后，用blck（块管理）命令，将开挖断面转化为图块，以便下一步使用，需要注意，一般选择断面块的中心点为插入中心点。

③用inkwdm（插入开挖断面）命令，选择你要插入的开挖断面块，根据提示，可以点选、或窗选程序自动生成的横断面，完成操作。

开挖线要求一定是多断线。

④用kwarea（计算开挖面积）命令（计算开挖、回填面积、多个）选择不分左右计算，选中所有需要计算的断面，完成操作。

⑤用cha命令（查找或修改开挖面积）根据实际情况调整。

⑥用calarea（统计工程量）命令，统计开挖回填工程量。

⑦用hdbz（横断面标注）命令，对开挖断面图进行标注。

切剖⾯图过程切剖⾯图过程完成剖⾯图所需的步骤：1、必需完成地形线赋⾼程。

2、读取地形数据。

3、读取钻孔数据。

4、读取槽探数据。

5、读取地质信息。

6、图切剖⾯。

1、⾸先⽤Section打开⼯程⽂件，把所有⽂件设为编辑状态，然后对地形等⾼线⽂件进⾏⾼程赋值——新建线属性⾼程字段(原MapGis需要这样做，⽤Section剖⾯图菜单下的⾃动赋⾼程不需新建此字段（拖动操作））。

2、把等⾼线和地质区⽂件设为当前编辑⽂件状态：即点击勾选⽂件名前的复选框！3、选择菜单剖⾯图－读取地形数据（现有3种⽅式，此选拉线读取），沿着勘探线从开始处拉线到末端出现设置基本数据对话框（如下图），这⾥要注意地形图⽐例尺和剖⾯图⽐例尺，默认是1：5000和1：2000。

如果不是这个⽐例尺，改成你需要的⽐例尺。

最低表标⾼默认为-1，表⽰由软件⾃动计算最低标⾼。

也⾃⼰看情况调整，这⾥随便填了300（⽶）。

4、点确定后，就可以拉直线了，点⿏标左键，不要松开⿏标左键，移到你要的地⽅后（可⽤滚轮放⼤缩⼩），松开⿏标左键。

会弹出存储数据成功对话框。

点确定后，会在地形图上出现⼀条红⾊的剖⾯线。

5、选择读取钻孔数据后，在钻孔的位置点击⼀下会在左侧出现钻孔数据输⼊对话框。

孔深单位为实际的⽶m。

6、点存储，就会存储这个钻孔的数据，如果你还有钻孔，就继续在另外⼀个钻孔位置点击⼀下，输⼊数据，点存储，如果没有了，就点退出。

7、输⼊探槽数据。

选择读取探槽数据，在探槽起点的地⽅点击⼀下，会出现探槽数据输⼊对话框，输⼊数据后，点存储，如果还有探槽，就再到另外⼀条探槽起点点击⼀下，输⼊数据，点存储，如果没有探槽了，就点退出。

槽探长度单位为实际的⽶m。

8、选择读取地质信息后，会在底部⾃动打开⼀个地质信息的窗⼝。

在这⾥你可以依次修改地层产状，地层花纹，颜⾊，界线，接触关系和接触产状。

⾃⼰根据顺序（双击可看见区闪烁）修改就是。

这⾥具体就不修改，然后点存储－退出。

9、最后，选择菜单剖⾯图－图切剖⾯后，剖⾯图就出来了，这时会出现保存路径设置对话框，设置好后点确定。

基础篇ZDM 地形图处理图形上代表地形的实体主要有等高线，高程点。

由于地形图是采用不同软件生成的，高程点会采用不同的实体，如有点（point）块（insert）圆（circle）等。

另外在制作地形图时免不了错误，如等高线、高程点的高程值不对，有重线或重点（在水平投影看似是一条等高线，高程点，实际重合有多个不同高程的等高线、高程点）。

Zdm软件的地形图处理就是纠正这些错误，并把等高线高程点合并为一层，并把高程点改成“圆”统一格式。

其目的是为使用zdm软件getz命令，该命令可以在任意处，根据周围的高程点，通过插值方式获得新的高程点，从而可使用zdm切剖面，土地平整的土方计算等功能。

详见本文第10节。

地形图处理是zdm软件的基础功能之一。

一般地形图处理采用1节的chgc命令和2节的ch_el命令选项2的就可以了。

除了上述常用的处理功能，zdm软件还有对陡坎的处理，对水深点处理为高程点，地形图高程点展点，生成等高线，稀疏高程点，地形图拼接，及辅助工具等。

地形图处理的好坏直接影响后续的工作能否使用好zdm软件。

另外，处理好的地形图你还可以用于其他三维软件进行准确的建模。

应该指出的是，对地形图的处理会花费一定的时间，我们建议对一个项目指定一个人专门去处理，处理完了交给大家使用，这样会提高效率保证质量。

1 消除地形重线、重点，高程点改园、合并图层命令：chgc功能: 选择等高线、高程点，程序自动关闭等高线、高程点外所有层，搜索重线、重点,若搜索到，程序将重线、重点置于屏幕中间，用户确认后将错误的等高线、高程点删除。

同时程序自动将等高线、高程点，合并在一层。

将高程点改为圆表示。

2 修正高程命令: ch_el功能如下：选项1，按差值修改高程:在等高线的Z坐标上增加或减少同一数值将其转换为另一个基点高程坐标系，如珠基高程加0.586变为黄海高程。

选项2，局部修改异常高程（常用）(a)逐个修改/(b)选择指定高程实体/(c)修改标记字高/给定选择的标高所乘的系数<1>：由于地形图作图错误，会产生超出地形图允许范围的高程点或等高线高程，本程序就是找出这些高程并进行纠正。

ZDM演示之一：如何用ZDM软件生成堤、渠纵断面图
该帖被浏览了1923次| 回复了43次
看到网上有网友在问一些用ZDM软件生成堤、渠纵断面图的问题，在此对此做一个演示。

同是希望更多朋友来参与，让大家能更好的掌握ZDM这一强大工具。

第一步：可以先用Excel工具计算生成堤、渠纵断面数据表格，如图所示：
第二步：将Excel文件保存为“文本文件（制表符分隔）（*.txt）”格式，图所示：
第三步：用记事本打开刚才保存的文本文件“”，打开后的画面如图：
第四步：如果此时就直接用ZDM命令准备用数据文件去生成堤、渠纵断面图是要出错误的，因为文件中数据间多了一些空格（ZDM要求数据间只有一个空格）。

怎么将这些多余的空格去掉呢将现两个数据间全部空格选亮，单击鼠标右键，选择“复制”命令，如图：
第五步：选择记事本“编辑”下拉菜单中的“替换...”命令，调出“替换”对话框，在“查找内容”输入框中按Ctrl+v（复制），将当前光标点入“替换为”输入框中，敲一个空格，单击“全部替换为”并关闭“替换”对话框，如图所示：
看，数据间只有一个空格了：
第六步：我们将文件另存为。

运行zdm软件，选择“土建”下拉菜单下的“绘堤、渠纵断面”命令，如图：
第七步：在选择数据文件对话框中选择刚才保存的文件，单击“打开”，如
第八步：在cad命令输入框中输入：X向比例（如1000）、Y向比例（如100）,在cad屏幕中点选断面图位置，OK！。

zdm切剖面
***dxpm （土建/剖面法开挖计算/地形图切纵横剖面）
命令行提示：
(c)修改设定/(a)切横断面/切纵断面选择pline<退出>:
输入C，可以修改比例和字高
输入A，可以切横剖面
直接点 pline 线，则切纵剖面
***关于渠道开挖中心线的设置
p_bg （土建/管线设计工具/设置中心线高程）
***切横剖面的准备工作：
1 bzzh （标注桩号）
2 bzzh2 （等距离标注桩号）
3 lxzh （把桩号线按照纵剖面中心线对称延伸）
4 getz （如果，桩号线没有与等高线相交，则需要获取横剖面上的高程点）
5 dxpm 切横剖面
切横剖面步骤：
1、对地形图进行处理
使用删除重线、重点chgc命令,可以将重线重点删除、将高程点改为圆、将高程点等高线合并为一层。

使用ch_el命令的局部修正高程选项，可以将异常高程点找出来进行修改。

2、使用 p_bg命令对中心线设置高程。

3、使用bzzh命令标注中心线特征点桩号。

4、使用沿曲线偏移桩号bzzh2命令，设置每隔多少米桩号。

5、使用批量延伸修剪桩号lxzh命令，将桩号线对称延伸。

6、使用获取高程点getz命令，选桩号线将高程点达到线上。

7、使用dxpm地形剖面命令选切横剖面，选中心线、连续切就可以将所有桩号的横剖面切除来，并且可以将中心线切出中心点。
