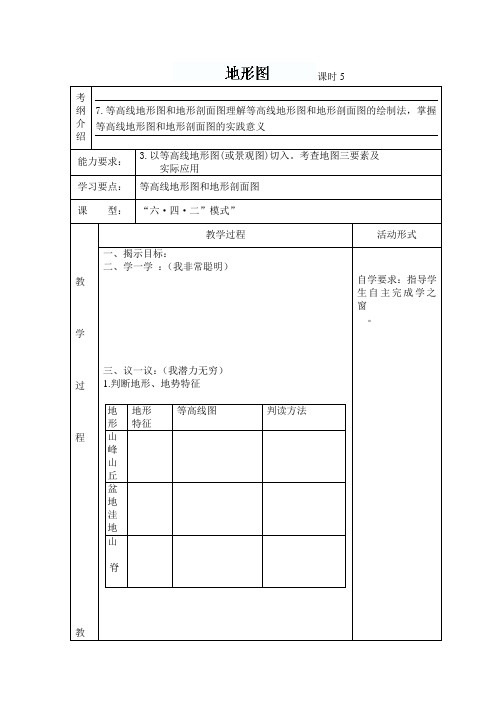

地形图导学案
三、议一议：（我潜力无穷）
1.判断地形、地势特征
地形
地形
特征
等高线图
判读方法
山峰山丘
盆地洼地
山
脊
山谷
鞍部
陡崖
平原
丘陵
四、讲一讲：（我特别自信）
随堂巩固7（1）
五、练一练：(我定会成功)
随堂巩固
六、ቤተ መጻሕፍቲ ባይዱ结收获：
自学要求：指导学生自主完成学之窗
。
课时5
考纲介绍
7.等高线地形图和地形剖面图理解等高线地形图和地形剖面图的绘制法，掌握等高线地形图和地形剖面图的实践意义
能力要求：
3.以等高线地形图(或景观图)切入。考查地图三要素及
实际应用
学习要点：
等高线地形图和地形剖面图
课型：
“六·四·二”模式”
教
学
过
程
教
学
过
程
教学过程
活动形式
一、揭示目标：
二、学一学：（我非常聪明）
1.判断地形、地势特征
地形
地形
特征
等高线图
判读方法
山峰山丘
盆地洼地
山
脊
山谷
鞍部
陡崖
平原
丘陵
四、讲一讲：（我特别自信）
随堂巩固7（1）
五、练一练：(我定会成功)
随堂巩固
六、ቤተ መጻሕፍቲ ባይዱ结收获：
自学要求：指导学生自主完成学之窗
。
课时5
考纲介绍
7.等高线地形图和地形剖面图理解等高线地形图和地形剖面图的绘制法，掌握等高线地形图和地形剖面图的实践意义
能力要求：
3.以等高线地形图(或景观图)切入。考查地图三要素及
实际应用
学习要点：
等高线地形图和地形剖面图
课型：
“六·四·二”模式”
教
学
过
程
教
学
过
程
教学过程
活动形式
一、揭示目标：
二、学一学：（我非常聪明）
第三节 地图——地形图的判读 教学设计
第三节地图——地形图的判读教学设计一、教学目标（一）知识目标1.估算某地的海拔与相对高度。
2.观察、分析、归纳总结等高线的基本特征。
3.利用等高线地形图,识别山峰、山脊、山谷、鞍部、陡崖等地形部位。
（二）能力目标引导学生对等高线地形图中的等高线间高程,疏密程度,不同形态的判读、分析,培养学生阅读和运用地形图解决实际问题的能力。
（三）情感目标通过运用课件展示、地形模型,小组之间的讨论,帮助学生初步建立起图的空间概念。
将所学知识与实际生活相联系,使学生懂得学习地理知识必须要有科学的方法和严谨的科学态度。
二、教学重难点：利用等高线地形图,识别山峰、山脊、山谷、鞍部、陡崖等地形部位。
三、媒体使用多媒体课件、AR3D等高线模具、AR难点秒懂app四、教学过程（一）情境导入教师利用多媒体展示蓟州区盘山旅游景点的自然景观图片，引入本节新课。
师：同学们，作为天津人，想必大家都知道蓟州区的盘山，每年的五一、十一，好多天津人都固定去蓟州打卡，住住农家院，吃吃农家饭，很多外地的游客也慕名而来，前来观光旅游。
盘山作为天津具有代表性的5A级景区，早在乾隆年间，就早有盛名，它是乾隆爷曾经巡幸32次的地方，乾隆爷甚至还为盘山留下了“早知有盘山，何必下江南”的美名。
老师曾经在15年的五一期间去过盘山，老师认为盘上虽不如江南名山的秀美，但也有着它独特的韵味。
通过几张图片，我们可以看出，盘山地貌复杂，有连绵的山峰，也有低矮的沟谷，其实真实的地球表面也是如此，它是高低起伏不平的，那么如何将高低起伏不平的地形表示在平面的地图上呢？这就需要用到我们本节课所学的一种地图类型—等高线地形图来表示。
（二）引领探究1、知识铺垫——量算海拔高度和相对高度教师活动：播放微课——《认识等高线地形图》，引导学生思考海拔高度、相对高度的定义及量算方法。
师：想要正确阅读和使用等高线地形图，首先得知道什么是等高线，而认识等高线的前提条件是弄清楚什么是海拔高度，下面，我们来通过一段微课认识一下海拔高度和相对高度。
纬地操作步骤(配图)教学内容
纬地操作步骤(配图)纬地5.88路线设计基本教程1.用纬地软件打开需要设计的地形图。
2.项目---新建项目，选好要保存设计文件的路径（最好新建一个文件夹，因为设计过程中会生成很多的数据文件）3.设计---主线平面设计。
在这进行路线的平面设计，先点拾取，拾取的点为你的路线起点，然后再点插入，插入为设计路线的平面交点。
选完点之后记得要点击保存，否则系统数据不会自动更新。
4.项目---设计向导。
一直点击下一步设计你相应等级公路的参数。
(一般来说都不需要改，系统已经把相应等级的的规范数据已输入进去)最后要点击自动计算超高加宽，显示出现红色表示该标段有不符合规范。
5.快捷建立三维数模地形图。
1）先将你地形图复制一份出来，把边框和其他的都删掉，仅留下地形线即可，保存关掉该图。
2）打开纬地软件--数模---新数模。
根据设计地形图的推想出的最小高程和最大高程填进去，这样系统计算出来的三维地形图误差大大减小。
3）数模---三维数据读入---选dwg文件结尾的----打开刚才复制的地形图出现下面的对话框----选择所有地面线的图层，数据类型都为地形点。
然后开始读入---4）数模---数据预检把最小、大高程改为刚才修改的一样。
确定。
5）数模—三角构网保存。
数模文件已建成，把复制的地形图关掉即可。
6.设计纵断面图。
数模---数模应用---纵断面插值----设计----纵断面设计。
（由于纵断面地形图它在固定的位置，说个快捷键快速找到该图：re回车z回车a回车）拾点—插入（注意：终点桩号要根据平面终点桩号输入进去）7.设计----纵断面绘图。
把绘图栏目那里全部取消，然后再从新逐一按顺序点击。
再点击搜索全线看三个终点桩号是否一样。
再点击批量绘图8.横断面绘图。
数模---数模应用----横断面插值----设计----路基计算（选择好路基设计文件保存的路径，最后点击搜索全线）9.设计----横断面设计绘图（划红线位置需要点击）10.所需要的表格在表格的工具栏里，直接按输出即可。
无人机测绘-DLG数字线划图制作教学课件
空三成果数据，外业检查点，作业区范围。
1. 恢复立体像对:把空三工程还原成立体模型。 2. 检查立体模型精度:导入外业检查点到工程中检查相对的精度，相对精度直接影响成果。 3. 立体测图:首先要挑选精度较高的立体模型采集，采集过程中不应采集到模型边上，模型边上影像畸变较大，误差
较大。采集的内容为:定位基础、水系、居民地及设施、交通、管线、境界与政区、地貌、植被与土质八大要素。 4. 外业补测:针对内业把握不准、做特殊标记的地方需要外业进行局部补测。 5. 编辑整饰:对立体测图和调绘成果进行图形编辑、属性录入、接边、配置注记和符号，图廓整饰形成符号化数据。
1. 数据转换:DWG格式的DLG数据转换成GIS通用格式，是数据处理中最基本的工作之一。现在商业化的数据转化 软件已经非常成熟，通常采用FME软件比较简单方便，且效率更高。
2. 数据入库处理: ➢ 图层融合:在dlg数据生产过程中，数据是依比例尺，按照规定标准图幅进行数据分割生产的。为保证空间地理
主讲老师：
立体测图人员需要具备较强的立体感。 用于立体测图的计算机、3D眼镜、手轮脚盘等需要进行检查，需要调试的部分做 好相应设置确保仪器可以正常使用，数据存储稳定。 用于立体测图的软件事先要进行检测，不能因为软件本身的技术问题和稳定性影 响成果的精度。
专业设备和仪器都很昂贵，在使用和保管时注意维护，要求工作环境集中独 立，通风干燥。
其次是进行全面检查，修改各类错误。
ห้องสมุดไป่ตู้
一、质量控制和检查方法 • 作业人员对其所完成的产品质量负责； • 上道工序对下道工序负责，严禁存在质量缺陷的产品进入下道工序； • 项目负责人对本项目组成果负责； • 各级检查、验收人员对其所检查、验收的成果质量负责。 二、检查内容 • 各范围线划定是否合理，是否存在漏画情况； • 套合正射影像检查是否存在丢漏要素情况； • 在立体环境下检查线划图要素定位是否准确、要素关系表示是否合理； • 数字线划图要素代码、图层是否准确； • 地物要素拓扑关系是否正确； 三、元数据检查 • 主要检查元数据内容是否完整、填写是否正确等情况。
1. 恢复立体像对:把空三工程还原成立体模型。 2. 检查立体模型精度:导入外业检查点到工程中检查相对的精度，相对精度直接影响成果。 3. 立体测图:首先要挑选精度较高的立体模型采集，采集过程中不应采集到模型边上，模型边上影像畸变较大，误差
较大。采集的内容为:定位基础、水系、居民地及设施、交通、管线、境界与政区、地貌、植被与土质八大要素。 4. 外业补测:针对内业把握不准、做特殊标记的地方需要外业进行局部补测。 5. 编辑整饰:对立体测图和调绘成果进行图形编辑、属性录入、接边、配置注记和符号，图廓整饰形成符号化数据。
1. 数据转换:DWG格式的DLG数据转换成GIS通用格式，是数据处理中最基本的工作之一。现在商业化的数据转化 软件已经非常成熟，通常采用FME软件比较简单方便，且效率更高。
2. 数据入库处理: ➢ 图层融合:在dlg数据生产过程中，数据是依比例尺，按照规定标准图幅进行数据分割生产的。为保证空间地理
主讲老师：
立体测图人员需要具备较强的立体感。 用于立体测图的计算机、3D眼镜、手轮脚盘等需要进行检查，需要调试的部分做 好相应设置确保仪器可以正常使用，数据存储稳定。 用于立体测图的软件事先要进行检测，不能因为软件本身的技术问题和稳定性影 响成果的精度。
专业设备和仪器都很昂贵，在使用和保管时注意维护，要求工作环境集中独 立，通风干燥。
其次是进行全面检查，修改各类错误。
ห้องสมุดไป่ตู้
一、质量控制和检查方法 • 作业人员对其所完成的产品质量负责； • 上道工序对下道工序负责，严禁存在质量缺陷的产品进入下道工序； • 项目负责人对本项目组成果负责； • 各级检查、验收人员对其所检查、验收的成果质量负责。 二、检查内容 • 各范围线划定是否合理，是否存在漏画情况； • 套合正射影像检查是否存在丢漏要素情况； • 在立体环境下检查线划图要素定位是否准确、要素关系表示是否合理； • 数字线划图要素代码、图层是否准确； • 地物要素拓扑关系是否正确； 三、元数据检查 • 主要检查元数据内容是否完整、填写是否正确等情况。
立体感十足：教你绘制三维地形图教案二
三维地形图是一种表现地理形态的图形，可以让人们更形象地了解一片区域的地形特征，并且比二维地图更具有真实感和立体感。
本文将会介绍如何绘制三维地形图，并且主要内容来自于教案二。
这篇文章旨在帮助大家更好地了解绘制三维地形图的技巧和方法，让大家在绘制三维地形图的过程中更加得心应手。
一、什么是三维地形图在我们开始绘制三维地形图之前，我们需要先了解三维地形图的概念和特点。
所谓三维地形图，是指能够表现一个地区地形特征的三维地图。
它是指一张具有高度信息的地图，将地面高度表现在地图上。
与普通的地形图相比，它不仅能够表现地势高低和地形特征，还可以使人们更加直观地感受到地形的立体感和真实感，让观察者感受到地形的真实感。
二、三维地形图的绘制方法接下来我们将介绍三维地形图的绘制方法。
在这里我们将使用教案二中的方法进行讲解。
第一步：绘制 base map在纸上绘制出所要绘制的地区的轮廓线，这个轮廓线可以是一条小溪流、山峰或者整片区域的轮廓线。
基于这个轮廓线，绘制出所要绘制的地区的基础地形线条，就是所谓的 base map。
第二步：添加高程信息接着，在 base map 上添加高程信息。
高程信息可以是 10 米等高线，也可以是数字高程模型（DEM）信息。
高程信息的添加方法有很多种，我们这里将使用流线型翻山机的方法将10 米等高线转化为 3D 网格图。
第三步：绘制地貌特征有了高程信息后，接下来就可以绘制出地区的地貌特征。
例如山脉、峡谷、河流等。
在这里需要注意每个地貌特征的高度和角度的问题，以及每个地貌特征之间的关系如何协调等等。
第四步：渲染将绘制好的三维地形图进行渲染，添加材质和光影，让地形更加真实。
三、常见问题及解决方法在绘制三维地形图的过程中，我们常常会遇到一些问题，如下：1、如何处理不同地貌特征之间的转换？处理不同地貌特征之间的转换需要一个缓冲区域，这个缓冲区域需要考虑到高度差和地形棱角、斜率等情况。
2、如何处理数据不准确的问题？处理不准确的数据需要用到插值算法，以达到数据的平滑和合理。
教学设计《地形图的判读》
课题：地形图的判读教学目标：1、知识与技能：估算海拔与相对高度，识别等高线地形图上的山峰、山脊、山谷等，在地形图上识别五种主要地形，能够绘制简单的地形剖面图。
2、过程与方法：利用橡皮泥捏制山体的各个部位及五种地形，建立起地理事物空间方位概念。
3、情感态度价值观：培养学生的动手实践能力，激发学生学习地形图的积极性和自觉性，培养积极向上的人生观、价值观。
教与学分析与处理：教材分析：教材首先说明地球表面有陆地、有海洋、有高山、有深谷，高低起伏，差别很大。
如何在地图上表示地面的高低起伏，引出等高线地形图、分层设色地形图、和地形剖面图。
而海拔和相对高度、等高线和等深线的概念又是辨认地形图和地形剖面图的基础。
关于等高线地形图这部分教材内容，是将立体图形转换成平面图形，内容抽象，比较难掌握。
教材主要用图来阐述，等高线绘法示意图既有直观的山体，也有经过等高线的分割后，把等高线投影在水平面转换成的等高线地形图，非常形象、生动，很好的起到了从生动的直观到抽象的概括。
此图的优点还在于注重转换的过程，教材又通过做一做，要求学生仔细观察山顶、山脊、山谷、鞍部和陡崖几种地形的素描图极其对应的等高线地形图。
使学生初步学会根据等高线的图形特征了解地面的高低起伏。
初步学会在等高线地形图上辨认这几种不同的地形。
几种地形有关的特征如下：隆起而高于四周的高地称为山地，山的最高部分称为山顶。
山的侧面部分称为山坡。
在等高线地形图上表示山顶的等高线是一个小环圈。
小环圈的等高线高程比周围其他等高线的数值高。
凹地是指比四周低，大范围低地成为盆地。
地形图上表示盆地的等高线是一个环圈。
环圈的等高线高程比周围其他等高线的数值低。
地形图上表示山脊的是一组由山顶向低处凸出的等高线图形。
各等高线凸出部分顶点的连线称为分水线。
山谷是指两个山脊间的低凹部分是山体的集水部分，山谷的最低点的连线称为集水线，地形图上表示山谷的是一组沿集水线方向朝高处凸出的等高线。
鞍部指相邻两个山顶之间的低下部分，形如马鞍。
ZDM
1.22圆、弧填实
命令:arctc
功能:可对圆弧或圆环，圆与弧组成的图形进行填实。可用于制作三维实体。
1.23用户图块管理
命令:blck
功能:能制作块及块的幻灯片，并使其能在图标菜单中显视，放大。可在图标菜单中选择块插入图中，或插入所选择的交点中。可裁剪图中某一部分制作成块。插入块层可仅将图块中某一层查入图中而将无用层自动删除，可用于方便各专业互提资料。选择块更名或删除，可将块在图标菜单中移动显示的位置或将块删除。
9、建筑规划软件包（建筑平立面图绘制，写坐标自动生成坐标表、面积长度分类计算统计）。
10、电气软件包（常用电气接线图、设备绘制、端子图自动生成）。
11、管道软件包（管道单、双线图、管道附件绘制、材料统计，自动生成材料表、）。
12、渠道开挖工程量计算、管线设计工具软件包（自动生成管线几何特征表）。
三十年设计经验、十年磨一剑。上至国家级水利水电设计院，下至乡、镇水利人员，数千用户，每天都用这个软件。通用、实用、灵活、方便，亦看用户评价，下载试用，技术支持，请登录水利工程网zdm软件使用论坛。
2.5 分类删除、分类改层
命令:clayer
功能:能分类选择颜色、线型、文字、尺寸线、块、填充块、层、实体将其删除或改到指定的层。
2.6、直线封端
命令:fd
功能:选择两条直线，若两线平行，可在两头或一头用直线封端。若不平行则延伸相交或给定保留的部位将其余部分修剪或延伸。可对有线宽的多段线进行操作。
2.7 弧线封端、切角封端
2.2 交点断开
命令:jddk (简化命令:jd)
功能:窗选line、pline自动将line、pline之间交点断开，点选line、pline、circle、arc的交点可在交点处将实体断开。当两条线相交只需在交点断其中一根线，可先选择交点然后选择移出物体将不需断开的线移出。
命令:arctc
功能:可对圆弧或圆环，圆与弧组成的图形进行填实。可用于制作三维实体。
1.23用户图块管理
命令:blck
功能:能制作块及块的幻灯片，并使其能在图标菜单中显视，放大。可在图标菜单中选择块插入图中，或插入所选择的交点中。可裁剪图中某一部分制作成块。插入块层可仅将图块中某一层查入图中而将无用层自动删除，可用于方便各专业互提资料。选择块更名或删除，可将块在图标菜单中移动显示的位置或将块删除。
9、建筑规划软件包（建筑平立面图绘制，写坐标自动生成坐标表、面积长度分类计算统计）。
10、电气软件包（常用电气接线图、设备绘制、端子图自动生成）。
11、管道软件包（管道单、双线图、管道附件绘制、材料统计，自动生成材料表、）。
12、渠道开挖工程量计算、管线设计工具软件包（自动生成管线几何特征表）。
三十年设计经验、十年磨一剑。上至国家级水利水电设计院，下至乡、镇水利人员，数千用户，每天都用这个软件。通用、实用、灵活、方便，亦看用户评价，下载试用，技术支持，请登录水利工程网zdm软件使用论坛。
2.5 分类删除、分类改层
命令:clayer
功能:能分类选择颜色、线型、文字、尺寸线、块、填充块、层、实体将其删除或改到指定的层。
2.6、直线封端
命令:fd
功能:选择两条直线，若两线平行，可在两头或一头用直线封端。若不平行则延伸相交或给定保留的部位将其余部分修剪或延伸。可对有线宽的多段线进行操作。
2.7 弧线封端、切角封端
2.2 交点断开
命令:jddk (简化命令:jd)
功能:窗选line、pline自动将line、pline之间交点断开，点选line、pline、circle、arc的交点可在交点处将实体断开。当两条线相交只需在交点断其中一根线，可先选择交点然后选择移出物体将不需断开的线移出。
《ZDM-CAD辅助设计软件》共15页
《ZDM CAD辅助设计软件》在水工设计中的应用主要常用功能根据工程类别分类三部分：总平面图布置、堤防部分、水闸泵站部分（结构部分、配筋部分）第一章总平面图布置1）地形层处理，视口布置测量地形图往往颜色不一，没有层次感。
需转化成有层次感的设计图后，再进行平面布置。
视口布置分以下几个步骤：视口中选多边形视口（-vports，p）——定义相对坐标系（UCS，N，OB）——对象特性中选视口，确定其比例，并平移，调整好后锁定作图中尽量应用相对坐标系制图2）坐标标注1、写坐标：命令: zbxy功能:1、取点写坐标：给出原点，在屏幕上取点，写出相对原点的坐标值。
也可将坐标引出标注。
2、标注坐标桩号或序号，3输入坐标写坐标:在键盘上输入坐标值在屏幕上写出坐标值，可设定X、Y为不同比例值，可画出坐标点的连线。
坐标的输入输出值均为米。
可对旋转一定角度的坐标系进行标注，可将X、Y坐标互换，进行标注，以适应测绘图表示方法。
对于有圆角的管线，选择圆弧段则可标注圆弧相邻两直线的交点坐标。
使用说明：在使用标注坐标桩号或序号后的图不允许将图拷贝，否则会出错或生成错误的坐标表。
2、生成坐标表命令:命令：xhxy功能:当采用zbxy命令坐标编号后可采用该命令自动生成坐标表。
可选择将X、Y坐标互换(以适应测绘图表示方法)，生成坐标表。
选择c选项可以将坐标输入到数据文件中。
选择a选项可以生成用zdm软件标注的线路桩号处的坐标表(标注的桩号线的端点应落在中心线上)。
3、中心线坐标命令：zhzb功能：在管线上使用bzzh命令标注桩号，使用p_bg命令标注管线标高，使用本程序可生成带有坐标表、桩号表、圆心角参数表。
以及在平面图上自动标注弯头编号(编号后缀：K为空间弯P为平面弯S为竖向弯)。
可以方便计算空间弯管角度。
若未使用p_bg命令设置管线标高，并且转弯处是圆角，则会标注出弯曲半径和平面圆心角。
使用说明：在使用前必须使用本软件bzzh命令将管线特征点桩号标好。
ZDM(张冬明)水工设计软件使用手册
ZDM(张冬明)水工设计软件使用手册第i页Zdmcad辅助设计软件手册这是一个由水利水电设计人员，在autocad平台上开发出来的cad辅助设计软件。
内容包括水利水电设计的各个专业。
软件采用分布组件工具集方式，各种工具俯首可得,运用之妙存乎一心。
经过工程测试，如果你只使用该软件的通用功能部分，综合效率可提高50%，如果你使用它的专业通用部分，综合效率可提高数倍以上。
如果你使用它的专业部分，综合效率可提高数10倍以上。
对于小型水利水电设计部门，该软件为各专业都提供了cad辅助设计的全套解决方案。
ZDM软件可用于从autocad2022到autocad2022的各种版本。
该软件由以下模块组成：1、autocad绘制、编辑、计算统计、文字处理扩展功能及工程常用图形绘制2、钢筋图软件包（钢筋绘制、标注、自动生成钢筋表材料表、图、表关联修改）。
3、断面法开挖计算（桩号设置、地形图切剖面、纵横断面自动生成、分类计算截面面积，统计数量）。
采用分段放坡法进行开挖计算（直接在平面地形图上生成坡脚线并计算工程量）。
4、三维实体开挖计算软件包（生成三维实体地形，挖、填实体，计算开挖）。
5、土地平整，土方计算（可计算平整为阶梯形、坡面的土方量）。
6.自动生成水电工程常用管道附件的膨胀图，并通过交叉线生成任意岔管的膨胀图。
7.溢流堰曲线自动生成、渡槽计算、库容计算、河段数据提取。
8.绘制施工柱状图、自动生成施工强度曲线和人工曲线的软件包。
9、建筑规划软件包（建筑平立面图绘制，写坐标自动生成坐标表、面积长度分班级计算统计）。
10、电气软件包（常用电气接线图、设备绘制、端子图自动生成）。
11.管道软件包（管道单线图、双线图、管道附件图、材料统计、自动生成材料清单和图纸）。
12.渠道开挖工程量计算及管道设计工具软件包。
三十年的设计经验和十年的磨刀经验。
上至国家水利水电设计院，下至乡镇水利局第i页目录zdmcad辅助设计软件简介....................................................i《zdmcad辅助设计软件》使用说明............................................11绘图类（通用功能类） (2)1.1线图21.2插入矩形和圆的交点21.3绘制梯形21.4扇形图21.5绘制虚线21.6绘制圆柱的虚线21.7标记线21.8端子连接21.9绘制“凹宽线”，绘制槽钢，角钢和工字钢21.10绘制点投影线31.113d将多段线投影到平面曲线31.12制作箭头31.13绘制非等距表31.14绘制等距表31.15绘制圆、弧、线的中心线，矩形和两条线31.16绘制矩形的中心线31.17绘制两条线的中心线31.18圆孔和矩形孔41.19绘制矩形孔41.20轴倒角41.21多边形填充41.22圆和圆弧填充41.23用户块管理41.24专业块管理41.25图案51.26绘制矩形51.27复制旋转51.28缩放复制51.29分散连接51.30填充自定义61.31快速填充61.32生成填充边界71.33生成框架和标题栏71.34扩展页72编辑、修改和工具（一般功能）92.1扩展阵列 (9)2.1.1方位角整列车92.1.2曲线排列92.2交叉口断开92.3线宽修改92.4分类选择92.5分类删除和分类图层更改102.6直端密封102.7弧端密封和切角端密封102.8修改填充比例 (10)2.9削减10第ii页2.10封闭区域的阴影消除102.11更改虚线112.12删除线112.13边界内物体的隐藏112.14边界外物体的掩盖112.15文本屏蔽112.16调整显示顺序112.17删除掩盖物体........................................................122.18扩展园角 (12)2.18.1连续拐角122.18.2根据切线长度122.18.33d多段线圆角122.19单线到双变压器122.20缩放122.21表格编辑2.21.1全表缩放、行.列缩放............................................................................ ............122.21.2行.列增减............................................................................ ...............................132.21.3表线擦除............................................................................ ..................................132.21.4转换为zdm表格..................................................................................................132.21.5zdm表格编辑............................................................................ ..........................132.21.6表格拆分............................................................................ ..................................132.22打开多段线..........................................................132.23改园、填实圆直径....................................................132.24拷贝断开............................................................142.25删除连接............................................................142.26图层控制............................................................142.27多线伸剪 (14)2.28单线延伸剪2.29扩展偏移 (15)2.29.1比例偏移152.29.2沿曲线偏移152.29.3偏移三维多段线152.30双线测距和角度测量152.31交换移动152.32在线上添加点152.33在拖曳线上添加点152.34多段线爆破152.35正交拉伸152.36修改性质152.37单尺寸驱动162.38角度尺寸驱动162.39重新布线，停车和弧162.40两条线之间的捕捉162.41固定距离移动拷贝162.42拷贝移动162.43清除封闭区域的内线172.44断开和连接172.45组操作..............................................................172.46模拟光滑曲线........................................................172.47裁减旋转缩放光栅图..................................................172.48裁减多幅光栅图 (17)第3页2.49编辑多段线..........................................................172.50移动多段线点，改弧半径..............................................172.51视图布局............................................................172.52旋转及制作视图......................................................172.53视图循环............................................................182.54裁剪拆分后的图......................................................182.55图块替换............................................................182.56制作简化命令........................................................182.57zdm软件加载方式.....................................................192.57dwg文件减肥.........................................................192.58修改块内层，颜色....................................................192.59删除重合实体........................................................192.60多个文件拼图........................................................192.61将拆分的坐标表自动插入带状图图框中. (19)2.62选择具有多段线的对象2.63打开并批量修改多张图................................................202.64修改圆内物体........................................................202.65重载光栅图..........................................................203标注类（通用功能类）.. (21)3.1标签设置213.2选线和标记213.3点选择和标记213.4两点标记213.5多功能标签213.6弧长标记213.7尺寸合并213.8尺寸分离213.9引线应对齐213.10尺寸文本的修改213.11尺寸更新213.12将注释样式更改为点单面箭头213.13文本标记223.14多行文字注释223.15修改多行文字注释223.16零件标记223.18柱号标记223.19支架和起重机标记233.20焊接标记233.21立面标记233.22截面标记233.23单线标记233.24多行文字连续线编号243.26矩形和圆形内部字符243.27坡度标记243.28等级转换243.29粗糙度标记243.30公差标记243.31编号向后移动243.32删除空白编号243.33批次移动旋转尺寸文本二十四第4页3.34尺寸检查和更换253.35方位角标记253.36修改标高标记文字的高度254视图等级（一般功能等级）264.1漫游视图..............................................................264.2快视范围..............................................................264.3多视图切换............................................................264.40.8x比例缩小视图.....................................................264.5空间视图转换..........................................................265批量打印图纸管理（通用功能类）..........................................275.1批量打印，提取标题栏信息，图纸拆分....................................275.2将物体置于掩盖图框上..................................................285.3目录察看..............................................................285.4生成目录..............................................................286文字处理类（通用功能类）. (29)6.1短语管理296.2查找小数的最大数和最小数296.3文本输出296.4带下划线的文本296.5表格行交换306.6表格中包含的单词306.6.1行号、列号输入............................................................................ ........................306.6.2表内写文字............................................................................ ................................306.7字串替换..............................................................306.8文字替换..............................................................306.9修改字高、字宽度、字倾斜度............................................306.10修改字型............................................................306.11字串缩放............................................................306.12改角标符号. (30)6.13断开管柱316.14断开中西文 (31)6.14.1保留空间316.14.2除了空间316.15字符串突发316.16字符串合并垂直文本中心。
「《ZDMCAD辅助设计软件》」
《ZDＭCAD辅助设计软件》在水工设计中的应用主要常用功能根据工程类别分类三部分：总平面图布置、堤防部分、水闸泵站部分(结构部分、配筋部分)第一章总平面图布置1)地形层处理，视口布置测量地形图往往颜色不一，没有层次感。
需转化成有层次感的设计图后,再进行平面布置。
视口布置分以下几个步骤：视口中选多边形视口（－vｐorts,p）——定义相对坐标系（UCS,Ｎ，OＢ）——对象特性中选视口,确定其比例,并平移，调整好后锁定作图中尽量应用相对坐标系制图2）坐标标注1、写坐标:命令：zbｘy功能:1、取点写坐标：给出原点,在屏幕上取点,写出相对原点的坐标值。
也可将坐标引出标注。
２、标注坐标桩号或序号,３输入坐标写坐标:在键盘上输入坐标值在屏幕上写出坐标值,可设定Ｘ、Y为不同比例值,可画出坐标点的连线。
坐标的输入输出值均为米。
可对旋转一定角度的坐标系进行标注,可将X、Y坐标互换,进行标注，以适应测绘图表示方法。
对于有圆角的管线,选择圆弧段则可标注圆弧相邻两直线的交点坐标。
使用说明:在使用标注坐标桩号或序号后的图不允许将图拷贝,否则会出错或生成错误的坐标表。
2、生成坐标表命令：命令：xhxy功能:当采用zｂxy命令坐标编号后可采用该命令自动生成坐标表。
可选择将X、Y坐标互换(以适应测绘图表示方法），生成坐标表。
选择c选项可以将坐标输入到数据文件中。
选择ａ选项可以生成用ｚd ｍ软件标注的线路桩号处的坐标表(标注的桩号线的端点应落在中心线上)。
3、中心线坐标命令：ｚhzb功能:在管线上使用ｂzｚh命令标注桩号，使用ｐ_ｂg命令标注管线标高，使用本程序可生成带有坐标表、桩号表、圆心角参数表。
以及在平面图上自动标注弯头编号（编号后缀:K为空间弯Ｐ为平面弯Ｓ为竖向弯)。
可以方便计算空间弯管角度。
若未使用ｐ＿bg命令设置管线标高,并且转弯处是圆角，则会标注出弯曲半径和平面圆心角。
使用说明：在使用前必须使用本软件bzzh命令将管线特征点桩号标好。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
z d m软件地形图处理基础篇ZDM 地形图处理图形上代表地形的实体主要有等高线，高程点。
由于地形图是采用不同软件生成的，高程点会采用不同的实体，如有点（point）块（insert）圆（circle）等。
另外在制作地形图时免不了错误，如等高线、高程点的高程值不对，有重线或重点（在水平投影看似是一条等高线，高程点，实际重合有多个不同高程的等高线、高程点）。
Zdm软件的地形图处理就是纠正这些错误，并把等高线高程点合并为一层，并把高程点改成“圆”统一格式。
其目的是为使用zdm软件getz命令，该命令可以在任意处，根据周围的高程点，通过插值方式获得新的高程点，从而可使用zdm切剖面，土地平整的土方计算等功能。
详见本文第10节。
地形图处理是zdm软件的基础功能之一。
一般地形图处理采用1节的chgc命令和2节的ch_el命令选项2的就可以了。
除了上述常用的处理功能，zdm软件还有对陡坎的处理，对水深点处理为高程点，地形图高程点展点，生成等高线，稀疏高程点，地形图拼接，及辅助工具等。
地形图处理的好坏直接影响后续的工作能否使用好zdm软件。
另外，处理好的地形图你还可以用于其他三维软件进行准确的建模。
应该指出的是，对地形图的处理会花费一定的时间，我们建议对一个项目指定一个人专门去处理，处理完了交给大家使用，这样会提高效率保证质量。
1 消除地形重线、重点，高程点改园、合并图层命令：chgc功能: 选择等高线、高程点，程序自动关闭等高线、高程点外所有层，搜索重线、重点,若搜索到，程序将重线、重点置于屏幕中间，用户确认后将错误的等高线、高程点删除。
同时程序自动将等高线、高程点，合并在一层。
将高程点改为圆表示。
2 修正高程命令: ch_el功能如下：选项1，按差值修改高程:在等高线的Z坐标上增加或减少同一数值将其转换为另一个基点高程坐标系，如珠基高程加0.586变为黄海高程。
选项2，局部修改异常高程（常用）(a)逐个修改/(b)选择指定高程实体/(c)修改标记字高/给定选择的标高所乘的系数<1>：由于地形图作图错误，会产生超出地形图允许范围的高程点或等高线高程，本程序就是找出这些高程并进行纠正。
选择地形图等高线、高程点，程序自动将所选物体的高程排序列表在对话框中：可选择要修改的异常高程，缺省项，输入要乘的系数，如输入0则可将要修改的高程的实体的高程全部改为0。
选择逐个修改，程序将要修改的高程拉到屏幕中间，可以输入正确的高程（可选择周围的等高线来确定要输入的高程值），逐个修改错误的高程。
选择指定高程实体，可将指定的高程过滤选择，再用其他命令选择物体时用p响应可选到物体进行修改。
如在其他命令如move erase copy cr的选择物体使用p相应。
注意：列表中的0高程可以不理会，zdm软件对0高程的实体不认为是高程实体选项3 按比例修改高程：对于高程Z方向的比例与平面X Y方向比例，采用了不同比例制作的地形图要对等高线，高程点进行Z坐标修正，使其与平面比例一致。
选项4 5修改改高程点z坐标为0值有时为了好在地形图上绘图，捕捉时会捕捉到有高程的实体，这时可以将图形将高程不为0的实体改为0．便于绘图。
用选项4可以见将高程值恢复。
选项6，水深点改为高程点对于高程点为水深点，先要给定绘图水位，也即为用该区域的高程值的基点来测量的水深，该高程值减水深值即为该点的高程值。
程序自动将水深点改为高程点。
3 将高程数字赋给高程点命令: chgcd功能: 对于高程点高程数值不对，或都为高程值为0的地形图，该程序会自动找到高程文字周围的高程点，将高程文字的数值赋给高程点。
使用说明：给定搜索范围，自动搜索高程文字附近的高程点，将图面上标注的高程数值赋给高程点，并将其合为组的形式。
对水面上高程点，给定搜索半径系数，缺省为1，则在<2倍的搜索范围中找到高程点则将高程数值赋给高程点，若没找到则在高程文字右起点处自动生成高程点。
可以调整搜索半径系数，改变搜索范围来赋给高程点。
对以水下线高程点是在小数点处，有些测绘软件生成的高程文字是分开标注的，该程序可以将高程文字找到，并将数值赋给高程点。
程序同时会将高程点改为园以便使用zdm软件进行开挖计算。
程序在处理完数据后会自动将多余的高程点删除。
4 连接等高线命令: jl功能:对于等高线缺失或断开，可将断开的等高线线连接成完整的多段线。
使用说明：选择靠近端点的连接线1，再选择连接线2端，则将连接线1与连接线2连接成完整的多段线，若连接线1与连接线2为同一条线，则将该线连接后封闭。
若回车不选连接线2，则可从连接线1的端头手工画线，然后再选连接线2，将线1与线2连接成完整的多段线。
若所选线2与线1不在一个高程，程序要求重新选择线2。
若第一个选择的线有高程或扩展数据，另一侧为0高程则程序自动将有高程值的赋给0高程的线，或将扩展数据赋给第二条线并连接成一条线。
等高线连接后，可使用文字掩盖hidetxt命令将文字下部的等高线掩盖，保证等高线是完整的又便于出图。
5 设置、修改、查询等高线高程命令: cbg执行该命令出现：(d)修改颜色/(c)修改当前设定/(b)拉线批量修改、标注高程/(a)选线批量修改高程<逐个修改>功能:选择地形线查询、修改或赋给高程。
可给定等高线的高差值，赋给高程。
也可用拉线或选线的方式给定始点高程、给定高差，对等高线批量赋给高程（等，高线必须是多段线或spline线）。
对于批量赋给高程如出现漏赋。
可将图形移到靠近坐标0,0点。
在使用该命令对等高线赋高程前，最好用jl命令连接等高线，这样只要对这个等高线赋值，而不需要给多个相同高程的等高线赋值。
使用说明：缺省选项，空格键或回车后出现(a)给定高程差值/选择等高线<退出>:缺省要求选择等高线、高程点，可以查询或修改等高线、高程点高程。
出现编辑对话框，选择确定可以在图上标注出高程，选择取消则不标注。
选择a选项可以给定高程的差值，再连续选择等高线会按差值累加将高程放入编辑框。
a选项可以选择事先画好的与等高线相交的多段线，给定始点高程，给定高差，按高差给等高线赋值。
选b选项后出现：(a)标注高程/给定始点<退出>:缺省选项可以拉线给定始点高程，给定高差，按高差给等高线赋值。
a选项只标注等高线高程，不修改高程。
6 关于陡坎的处理方法陡坎线分为上陡坎和下陡坎，在地形图上是用离散的高程点表示，zdm软件可以通过这些离散的高程点投影到上陡坎、下陡坎线上并将陡坎线转换为三维多段线，使用zdm软件dxpm命令可以剖切3d多段线生成断面。
6.1 生成3d多段线(制作陡坎)命令：tran3dp1功能:选择2d多段线，再选择附近的高程点，可将高程点投影到多段线上将多段线转换为3d多段线。
用zdm地形剖面命令可以剖切3d多段线。
该方法可以制作复杂的陡坎。
使用说明：(c)修改比例、字高/(a)批量转换类似平行的多条多段线(高程点在投影线的一侧)/单个转换缺省选项，单个转换，选择陡坎线（多段线）再选择多段线侧的高程点，程序将高程点投影到多段线上，选择完毕后要用空格键退出才能将陡坎线转换为3维多段线。
选项a，可以选择两条陡坎线，如堤顶线，再选择堤顶中间的高程点，程序将高程点向两侧陡坎线投影，将堤顶线转换为3d多段线。
6.2 修改3d多段线命令：c3dp功能:选择有上面命令生成的3d多段线上的高程文字，修改高程可以同时修改3d多段线的z值。
6.3 如果坡底、坡顶是一个高程可以用下面方法绘制命令: dgx功能：选择等高线，给定偏移的线的高程、坡度或距离，绘制平面坡底等高线。
再用生成地形剖面的程序可切出剖面图。
6.4 设置垂直陡坎命令: dkgc功能:对地形图上pline线表示的陡坎，设置陡坎上高程，下高程。
在地形图切剖面时可切出地形图上的陡坎。
如图设置了两段垂直陡坎。
7 水深点处理为高程点航道部门提供的地形图有时是测量的水深点，为了建立数模或进行计算开挖必须要将水深点转换为高程点，zdm软件提供了该功能。
7.1 有多个绘图水位，水深点转换为高程点水深点转换为高程点步骤1) 用chgc命令将高程点改园。
2) 用散点连线dylx命令选择水深点连线选项，给定连线允许最小的弯折角度，先选择排列顺序开始的高程点，再选择所有高程点，程序会按高程点的排列顺序一排排的将高程点用多段线连接起来。
该连线是放在cal层。
3) 有些未连好的线可以修改后用jl命令连接起来。
4）给连接线赋绘图水位高程 hdsw命令，选择水深点连线给连线赋予绘图水位。
5）使用水深点转换为高程点 transs命令选择河道上游端中心线，程序会自动将水深点转换为高程点。
7.2 单一绘图水位，水深点转换为高程点命令：transs1功能: 如果只有一个绘图水位，可以使用该命令将水深点转换为高程点8 将断面测量高程点投影到平面剖切线上生成新的高程点命令: gcdtyl功能: 对于测量的本应是在同一个断面上的点却不是在一条直线上（俯视图），可使用该功能将剖切线附近测量高程点投影到剖切线上生成新的高程点，并将该线转换为桩号线。
使用该命令后可再使用dxpm命令剖切生成横断面。
使用a选项可以批量将高程点投影到不同的桩号线上，在使用该选项前要将剖切线使用getzh1命令转换为桩号线。
9 断面数据转换为高程点本功能可以将横断面、纵断面的数据在平面图上生成高程点，使用该功能，可以改变平面中心线的位置，在使用地形剖面dxpm切出包括中心点位置的横断面命令：ptzhx功能：读横断面数据文件，将高程点展到平面剖切线上，使用该命令后可再使用dxpm命令剖切生成断面，若数据文件有地物文字，则生成的剖面会有地物标识。
使用说明：给定剖切方向为从线端从小桩号向大桩号看给剖切方向，若断面测量数据为左起点，断面线桩号的端头在断面左起点上可以选择a选项选桩号线直接导入高程点。
数据文件格式如下数据文件格式1（从左到右）;;;X(平距m) y(高程m)0+000.000.000 50.000 草地87.461 44.000 草地212.764 24.000 水田断面数据文件格式2（从中间向两边）;;;X(平距m) y(高程m)0+000.00-100 50.000-87.461 44.0000.000 45103 42212.764 24.00010 获取任意点高程，控制获得的高程点10.1获取任意点高程前面对地形图的处理，主要是为了获得任意点的高程值，在处理后的地形图上给定任意点，程序会自动搜索到与该点最近的3个高程点，通过3个点构造成三角面，在三角面上进行插值后获得任意点的高程。
可以在桩号线，中心线上批量获得高程点，从而进行剖切。
该程序内部的函数可以对地块的网格点获得高程从而进行土地平整土方计算。
