看到网上有网友在问一些用ZDM软件生成堤、渠纵断面图的问题，在此对此做一个演示。

同是希望更多朋友来参与，让大家能更好的掌握ZDM这一强大工具。

第一步：可以先用Excel工具计算生成堤、渠纵断面数据表格，如图所示：
第二步：将Excel文件保存为“文本文件（制表符分隔）（*.txt）”格式，图所示：
第三步：用记事本打开刚才保存的文本文件“Excel.txt”，打开后的画面如图：
第四步：如果此时就直接用ZDM命令准备用Excel.txt数据文件去生成堤、渠纵断面图是要出错误的，因为Excel.txt文件中数据间多了一些空格（ZDM要求数据间只有一个空格）。

怎么将这些多余的空格去掉呢？将现两个数据间全部空格选亮，单击鼠标右键，选择“复制”命令，如图：
第五步：选择记事本“编辑”下拉菜单中的“替换...”命令，调出“替换”对话框，在“查找内容”输入框中按Ctrl+v（复制），将当前光标点入“替换为”输入框中，敲一个空格，单击“全部替换为”并关闭“替换”对话框，如图所示：
看，数据间只有一个空格了：
第六步：我们将Excel.txt文件另存为Excel1.txt。

运行zdm软件，选择“土建”下拉菜单下的“绘堤、渠纵断面”命令，如图：
第七步：在选择数据文件对话框中选择刚才保存的Excel1.txt文件，单击“打开”，如图：
第八步：在cad命令输入框中输入：X向比例（如1000）、Y向比例（如100）,在cad 屏幕中点选断面图位置，OK！。

ZDM软件在灌区渠道改建设计中的应用
曾楚武
【期刊名称】《人民珠江》
【年(卷),期】2012(000)003
【摘要】ZDM软件广泛应用于水利水电设计行业,尤其是对灌区渠道、河道整治、供水管道、堤防加固等长线路工程的设计,可明显提高工作效率.介绍该软件在灌区
渠道改造设计中的应用,重点为图纸绘制、图纸打印和工程量计算等工作.
【总页数】4页(P65-68)
【作者】曾楚武
【作者单位】广东省水利电力勘测设计研究院,广东广州510635
【正文语种】中文
【中图分类】TV222.1
【相关文献】
1.HEC-RAS软件在黄河下游引黄灌区渠道水面线推求中的应用 [J], 王凤群;辛然
2.ZDM软件在土方开挖工程量计算中的应用 [J], 汪李艳;杨珂;王春娟
3.灌区渠道设计中辅助软件的配合应用 [J], 唐龙
4.浅谈"ZDM"辅助设计软件在黄河下游防洪工程设计中的应用 [J], 司晓磊;刘玮;
张振宇
5.ZDM软件在某灌区渠道设计中的应用 [J], 赫庆彬;周志博;翟中文
因版权原因，仅展示原文概要，查看原文内容请购买。

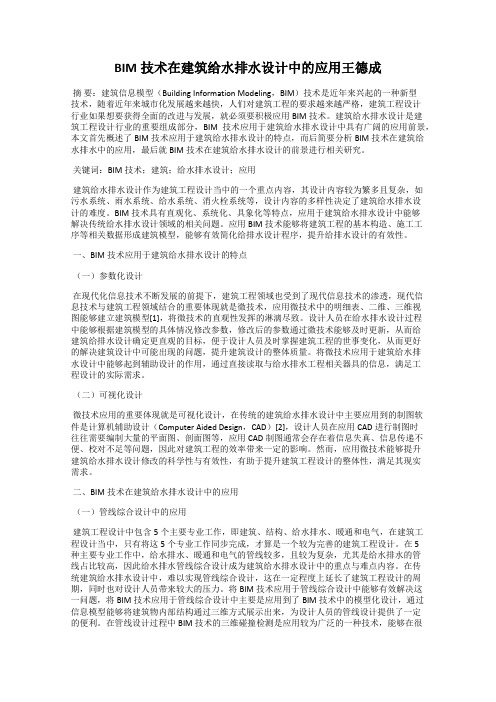

BIM技术在建筑给水排水设计中的应用王德成摘要：建筑信息模型（Building Information Modeling，BIM）技术是近年来兴起的一种新型技术，随着近年来城市化发展越来越快，人们对建筑工程的要求越来越严格，建筑工程设计行业如果想要获得全面的改进与发展，就必须要积极应用BIM技术。

建筑给水排水设计是建筑工程设计行业的重要组成部分，BIM技术应用于建筑给水排水设计中具有广阔的应用前景，本文首先概述了BIM技术应用于建筑给水排水设计的特点，而后简要分析BIM技术在建筑给水排水中的应用，最后就BIM技术在建筑给水排水设计的前景进行相关研究。

关键词：BIM技术；建筑；给水排水设计；应用建筑给水排水设计作为建筑工程设计当中的一个重点内容，其设计内容较为繁多且复杂，如污水系统、雨水系统、给水系统、消火栓系统等，设计内容的多样性决定了建筑给水排水设计的难度。

BIM技术具有直观化、系统化、具象化等特点，应用于建筑给水排水设计中能够解决传统给水排水设计领域的相关问题。

应用BIM技术能够将建筑工程的基本构造、施工工序等相关数据形成建筑模型，能够有效简化给排水设计程序，提升给排水设计的有效性。

一、BIM技术应用于建筑给水排水设计的特点（一）参数化设计在现代化信息技术不断发展的前提下，建筑工程领域也受到了现代信息技术的渗透，现代信息技术与建筑工程领域结合的重要体现就是微技术，应用微技术中的明细表、二维、三维视图能够建立建筑模型[1]，将微技术的直观性发挥的淋漓尽致。

设计人员在给水排水设计过程中能够根据建筑模型的具体情况修改参数，修改后的参数通过微技术能够及时更新，从而给建筑给排水设计确定更直观的目标，便于设计人员及时掌握建筑工程的世事变化，从而更好的解决建筑设计中可能出现的问题，提升建筑设计的整体质量。

将微技术应用于建筑给水排水设计中能够起到辅助设计的作用，通过直接读取与给水排水工程相关器具的信息，满足工程设计的实际需求。

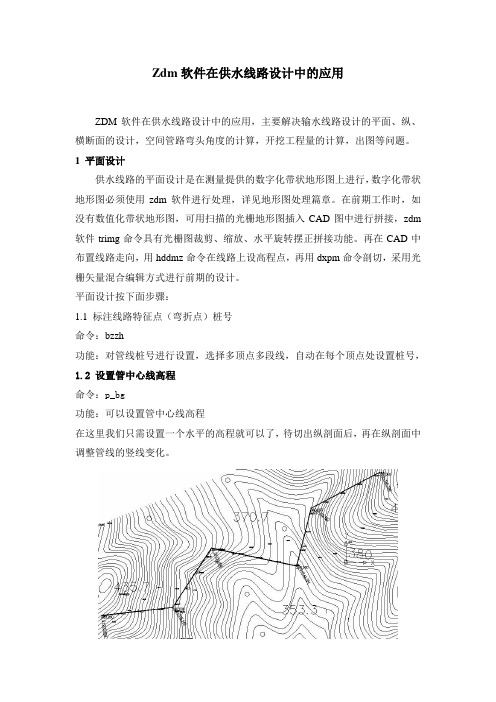

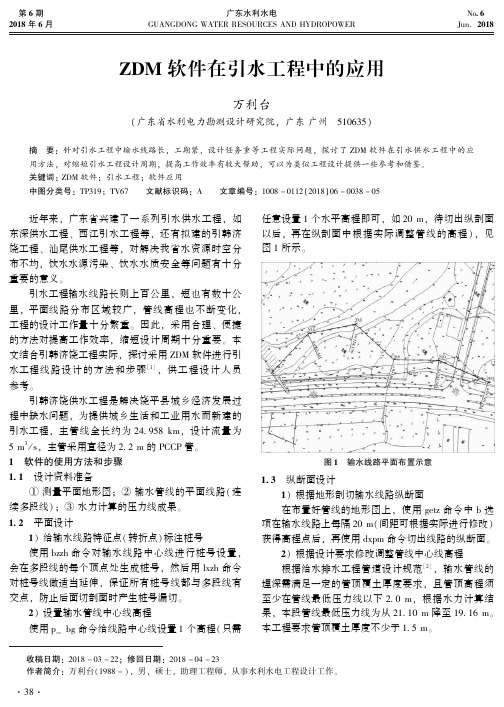

Zdm软件在供水线路设计中的应用ZDM软件在供水线路设计中的应用，主要解决输水线路设计的平面、纵、横断面的设计，空间管路弯头角度的计算，开挖工程量的计算，出图等问题。
