通信系统中的扩频序列发生器的FPGA设计与仿真开题报告北京理工大学珠海学院毕业设计（论文）开题报告题目：通信系统中的扩频序列发生器的FPGA设计与仿真学院：航空学院专业：信息工程学生姓名：张冰锋指导教师：黄显高一、研究的现状及其意义FPGA技术是上世纪90年代以来电子设计领域最具有活力和发展前途的一项技术。
它是在PAL、GAL、EPLD等可编程器件的基础上进一步发展的产物。
它最大的特点就是速度快、应用灵活，实现你想实现的任何数字电路，而且可以定制各种电路，减少专用芯片对电路设计的束缚。
目前，由于其高密度、低功耗、使用灵活、设计快速、成本低廉、现场可编程和反复可编程等特性,FPGA逐步成为复杂数字硬件电路的理想选择，并且在通信、数据处理、网络、仪器、自动控制、军事和航空航天等众多领域得到了广泛应用。
在移动通信、卫星通信等现代通信环境下，多径干扰是常见的且非常严重的，通信系统必须具有很强的抗于扰的能力才能保证通信系统的顺畅。
扩频技术具有抗多径干扰的能力，其利用扩频所用的伪随机码的相关特性来达到抗多径干扰，甚至可以利用抗多径干扰能力来提高系统的性能。
二、研究目标、研究内容和拟解决的关键问题主要的研究目标是对m、Gold、正交Gold序列发生器用Verilog HDL 或VHDL 编程和仿真。
研究内容：1、Verilog编程语言是硬件描述语言的一种，用于数字电子系统的设计。
能进行各种级别的逻辑设计和数字逻辑系统的仿真验证、时序分析、逻辑综合。
2、扩频技术的基本原理3、m序列发生器的FPGA设计与仿真4、Gold序列发生器的FPGA设计与仿真5、正交Gold序列发生器的FPGA设计与仿真拟解决的关键问题：1、ModelSim仿真软件的使用2、Verilog HDL编程语言的编写3、m序列的FPGA设计实现及其仿真结果的分析4、Gold序列的FPGA设计实现及其仿真结果的分析5、正交Gold序列的FPGA设计实现及其仿真结果的分析三、研究的基本思路和方法、技术路线、实验方案及可行性分析研究的基本思路和方法：1、根据课题要求查找相关资料，了解该课题国内外的应用和研究状况，以及目前广泛用的技术；2、确定课题的研究方向，从这一方向着手对课题进行研究；3、明确课题的研究内容，涉及的研究原理，研究课题所必须掌握和熟悉的知识点和相关技术问题，通过查阅相关书籍和资料以达到对课题的深入理解；4、严格按照导师的进度安排完成内容，随时和导师保持联系对不懂得地方进行询问并按照导师的意见进行改进。

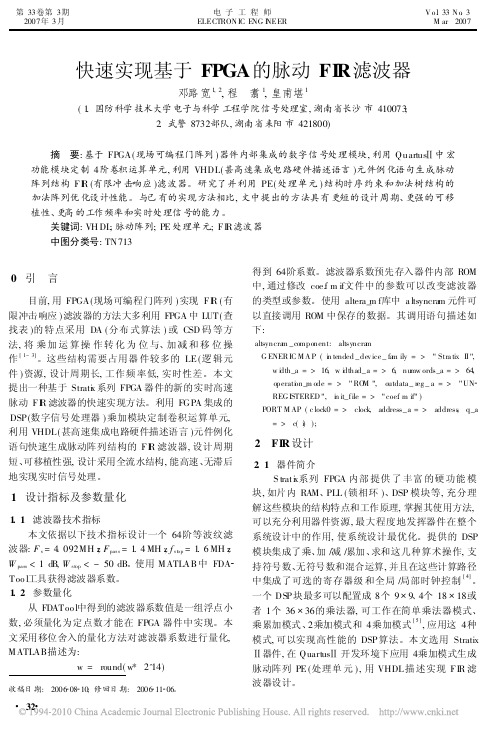

快速实现基于FPGA 的脉动FI R 滤波器邓路宽1,2,程 翥1,皇甫堪1(1.国防科学技术大学电子与科学工程学院信号处理室,湖南省长沙市410073;2.武警8732部队,湖南省耒阳市421800)摘 要:基于FPGA(现场可编程门阵列)器件内部集成的数字信号处理模块,利用Quartus 中宏功能模块定制4阶卷积运算单元,利用VHDL(甚高速集成电路硬件描述语言)元件例化语句生成脉动阵列结构FI R (有限冲击响应)滤波器。
研究了并利用PE(处理单元)结构时序约束和加法树结构的加法阵列优化设计性能。
与已有的实现方法相比,文中提出的方法具有更短的设计周期、更强的可移植性、更高的工作频率和实时处理信号的能力。
关键词:VH DL ;脉动阵列;PE 处理单元;FI R 滤波器中图分类号:TN713收稿日期:2006 08 10;修回日期:2006 11 06。
0 引 言目前,用FPGA(现场可编程门阵列)实现FI R (有限冲击响应)滤波器的方法大多利用FPGA 中LUT(查找表)的特点采用DA (分布式算法)或CSD 码等方法,将乘加运算操作转化为位与、加减和移位操作[1~3]。
这些结构需要占用器件较多的LE (逻辑元件)资源,设计周期长,工作频率低,实时性差。
本文提出一种基于Strati x 系列FPGA 器件的新的实时高速脉动FI R 滤波器的快速实现方法。
利用FGPA 集成的DSP(数字信号处理器)乘加模块定制卷积运算单元,利用VHDL(甚高速集成电路硬件描述语言)元件例化语句快速生成脉动阵列结构的FI R 滤波器,设计周期短、可移植性强,设计采用全流水结构,能高速、无滞后地实现实时信号处理。
1 设计指标及参数量化1.1 滤波器技术指标本文依据以下技术指标设计一个64阶等波纹滤波器:F s =4.092MH z ;F pass =1.4MH z ,f stop =1.6MH z ;W pass <1dB ,W stop <-50dB 。
