分类号论文选题类型U D C 编号本科毕业论文（设计）题目脉冲成形滤波器的设计院（系）物理科学与技术学院专业电子信息科学技术年级2007级学生姓名张力学号2007213154指导教师楚育军二○一一年五月华中师范大学学位论文原创性声明本人郑重声明：所呈交的学位论文是本人在导师指导下独立进行研究工作所取得的研究成果。

除了文中特别加以标注引用的内容外，本论文不包含任何其他个人或集体已经发表或撰写的成果作品。

本人完全意识到本声明的法律后果由本人承担。

学位论文作者签名：日期：年月日学位论文版权使用授权书本学位论文作者完全了解学校有关保障、使用学位论文的规定，同意学校保留并向有关学位论文管理部门或机构送交论文的复印件和电子版，允许论文被查阅和借阅。

本人授权省级优秀学士学位论文评选机构将本学位论文的全部或部分内容编入有关数据库进行检索，可以采用影印、缩印或扫描等复制手段保存和汇编本学位论文。

本学位论文属于1、保密□，在_____年解密后适用本授权书。

2、不保密□。

（请在以上相应方框内打“√”）学位论文作者签名：日期：年月日导师签名：日期：年月日目录内容摘要 (1)关键词 (1)Abstract (1)Key Words (1)1．引言 (2)2．基带脉冲成形滤波的基本原理和设计方法 (3)2.1基本原理 (3)2.2 Matlab设计与仿真 (5)3．基带脉冲成形滤波器的FPGA实现方法 (8)3.1查表法基本原理 (8)3.2实现结构 (8)3.3 quartus仿真结果 (10)4．结论 (11)参考文献 (11)致谢 (12)内容摘要：基带成形滤波器是全数字调制器的重要组成部分之一。

成形滤波运算是调制过程中运算量较大的部分，高效的实现成形滤波对提升调制器的性能有着重要的意义。

本文首先介绍基带脉冲成形滤波器的基本原理，然后介绍采用Matlab设计成形滤波器的方法和仿真结果，最后给出使用查找表在FPGA上实现基带脉冲成形滤波器的设计方法。

脉冲成型滤波器matlab仿真脉冲型滤波器用成型脉冲即数字1用矩形脉冲表示用升余弦脉冲或高斯脉冲表示主要用于基带数据处理。

在数字通信系统中，基带信号进入调制器前，波形是矩形脉冲，突变的上升沿和下降沿包含高频成分较丰富，信号的频谱一般比较宽。

从本质上说，脉冲成形就是一种滤波。

数字通信系统的信号都必须在一定的频带内，但是基带脉冲信号的频谱是一个Sa函数，在频带上是无限宽的，单个符号的脉冲将会延伸到相邻符号码元内产生码间串扰，这样就会干扰到其他信号，这是不允许的。

为了消除干扰，信号在发射之前要进行脉冲成形滤波，把信号的频率约束在带内。

因此在信道带宽有限的条件下，要降低误码率，提升信道频带利用率，需要在信号传输前，对其进行脉冲成形处理，改善其频谱特，产生适合信道传输的波形。

符号/秒代表单位波特（Baud），波特率是符号信息的比特率。

一般的脉冲成型是要过采样的，不然没有意义，因为成型滤波会扩展带宽，过采样是为了减少频谱混叠。

常用的脉冲成型滤波器有RC成型（升余弦）、Gaussian成型等。

Matlab作为一个强大的仿真工具，在通信信号处理中有着广泛的应用。

新版的Matlab （2014a）中关于滤波器设计，很多API都做了更新，下面个根据文档仿真和对比几个成型滤波器。

早些版本的firrcos函数用来设计升余弦滤波器的函数，现在已经更改成了rcosdesign 函数。

例如：设计一个16阶升余弦滤波器，载波频率Fc = 1KHz，滚降系数0.25，采样率为8KHz。

N = 16;Fc = 1000;R = 0.25;Fs = 8000;h = firrcos(N, Fc, R, Fs, 'rolloff', 'normal');figure();plot(h)下图是滤波器的抽头系数，阶数为16共有17个抽头。

如果用rcosdesign函数来设计这个滤波器，那么要用下面的调用方法来实现。

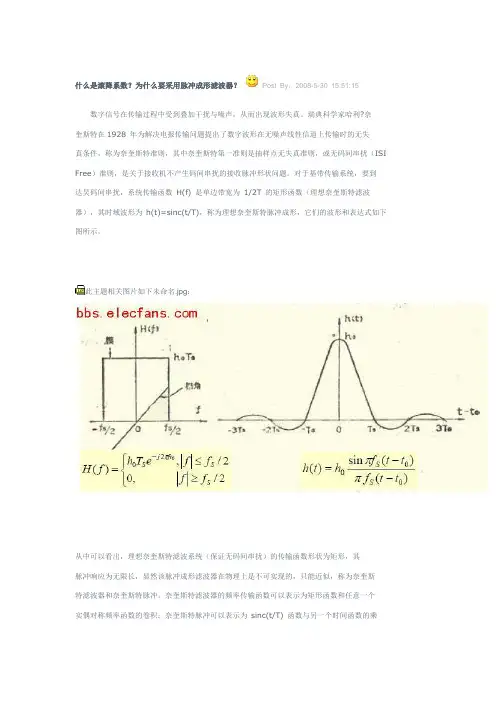

什么是滚降系数？为什么要采用脉冲成形滤波器？Post By：2008-5-30 15:51:15数字信号在传输过程中受到叠加干扰与噪声，从而出现波形失真。

瑞典科学家哈利?奈奎斯特在1928 年为解决电报传输问题提出了数字波形在无噪声线性信道上传输时的无失真条件，称为奈奎斯特准则，其中奈奎斯特第一准则是抽样点无失真准则，或无码间串扰（ISIFree）准则，是关于接收机不产生码间串扰的接收脉冲形状问题。

对于基带传输系统，要到达吴码间串扰，系统传输函数H(f) 是单边带宽为1/2T 的矩形函数（理想奈奎斯特滤波器），其时域波形为h(t)=sinc(t/T)，称为理想奈奎斯特脉冲成形，它们的波形和表达式如下图所示。

此主题相关图片如下未命名.jpg：从中可以看出，理想奈奎斯特滤波系统（保证无码间串扰）的传输函数形状为矩形，其脉冲响应为无限长，显然该脉冲成形滤波器在物理上是不可实现的，只能近似，称为奈奎斯特滤波器和奈奎斯特脉冲。

奈奎斯特滤波器的频率传输函数可以表示为矩形函数和任意一个实偶对称频率函数的卷积；奈奎斯特脉冲可以表示为sinc(t/T) 函数与另一个时间函数的乘积。

因此，奈奎斯特滤波器以及相应的奈奎斯特脉冲为无穷多个，其中，常用的是升余弦成形滤波器，如下图所示，其中α称为滚降系数。

由于滚降系数α的存在，在无码间串扰条件下所需带宽W 和码元传输速率Rs 的关系一般为：此主题相关图片如下未命名.jpg：从升余弦的表达式和图中可以看到，当α＝0时，就是理想奈奎斯特滤波器，此时的传输带宽是理想奈奎斯特滤波器的最小带宽，但当α>0 时，系统传输带宽就超过了奈奎斯特最小带宽，这时码率速率Rs 就小于小于2 倍带宽，如果解调器在每个码元间隔内仅做一次采样，那么会因为采样点太少而不能可靠恢复模拟波形，产生失真。

但是数字通信系统不需要恢复模拟波形，只需要在取样时刻无码间串扰就行，而升余弦系列滤波器在取样时刻具有无码间串扰特性。

基带脉冲成形滤波器一基本原理基带脉冲成形滤波器实际上是一个内插滤波器上图为一内插器，内插M（码元间差M-1个0），增加数模转换的精度，脉冲成形滤波器h(t),使得码元成形，消除码间干扰，并且能压缩频谱，在基带中h(t)可视为发送滤波器，直接将成形波形发射出去，在频带中经过调制后发射出去。

一般选择发端的脉冲成形滤波器具有根升余弦特性。

升余弦滚降函数为：α=W2/W1为滚降系数。

TS为码元间隔。

二MATLAB仿真Fd=1;Fs=8;Delay=3;R=0.5;[yf,tf]=rcosine(Fd,Fs,'fir',R,Delay);%将原始信号内插后通过升余弦滚降滤波器后的输出figure(1)plot(yf);grid;xlabel('Time');ylabel('Amplitude');title('升余弦滚降滤波器');x=randint(100,1)*2-1;%原始输入信号为+1，-1码xt=zeros(1,800);xt(1:8:end)=x;y=filter(yf,tf,xt);yt=y((size(yf)+1)/2:8:end);figure(2);stem(yt(1:40));title('抽取后输出')grid;figure(3);stem(x(1:40));title('原始信号输出')figure(4)plot(y(1:100));title('滤波后输出')grid;三.硬件实现方法1.用数字滤波器设计脉冲成形滤波器时关键是抽头系数的确定，可以根据h(t)采样得到。

方法2.利用MATLAB中的FDATOOL工具对升余弦滚降滤波器进行设计。

附：用FPGA实现的波形如下：y = fmmod(x,Fc,Fs,freqdev)- y：调制后的输出的时域信号数据；- x：输入的时域数据；- Fc：调制载波频率。

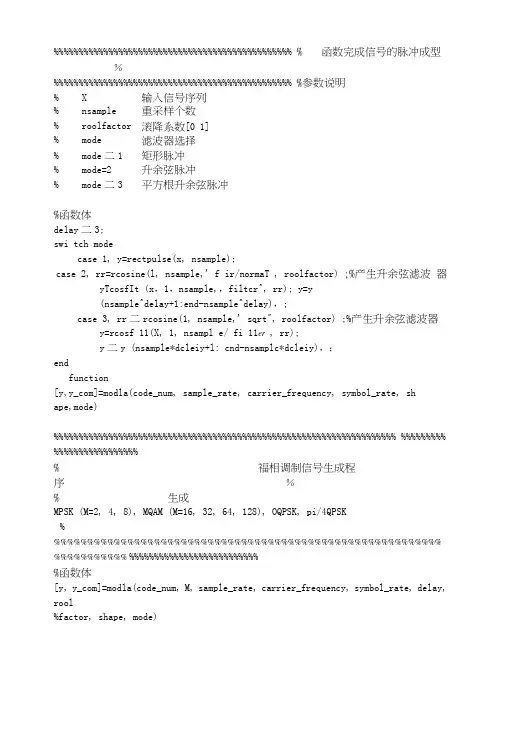

%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%% % 函数完成信号的脉冲成型％%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%% %参数说明% X 输入信号序列% nsample 重采样个数% roolfactor 滚降系数[0 1]% mode 滤波器选择% mode二1 矩形脉冲% mode=2 升余弦脉冲% mode二3 平方根升余弦脉冲%函数体delay二3;swi tch modecase 1, y=rectpulse(x, nsample);case 2, rr=rcosine(l, nsample,' f ir/normaT , roolfactor) ;%产生升余弦滤波器yTcosfIt (x，1，nsample,，filtcr^, rr); y=y(nsample^delay+1:end-nsample^delay)，;case 3, rr二rcosine(1, nsample,' sqrt", roolfactor) ;%产生升余弦滤波器y=rcosf 11(X, 1, nsampl e/ fi 11er , rr);y二y (nsample*dcleiy+l: cnd-nsamplc*dcleiy)，；endfunction[y,y_com]=modla(code_num, sample_rate, carrier_frequency, symbol_rate, shape,mode)%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%% %%%%%%%%% %%%%%%%%%%%%%%%%%% 福相调制信号生成程序％% 生成MPSK (M=2, 4, 8), MQAM (M=16, 32, 64, 128), OQPSK, pi/4QPSK% %%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%% %%%%%%%%%%% %%%%%%%%%%%%%%%%%%%%%%%%%%%函数体[y, y_com]=modla(code_num, M, sample_rate, carrier_frequency, symbol_rate, delay, rool%factor, shape, mode)%参数说明% y输出调制信号序列% y_com 星座图映射序列% code num 码元数口% M 调制阶数% sample_ratc 采样速率% carrierfrequency 载波频率% symbol rate 符号速率% shape 成型脉冲形状% shape二1 矩形脉冲% shapc=2 升余弦脉冲% shape=3 平方根升余弦脉冲% mode 调制体制，有9种形式% mode = 1 BPSK调制% mode = 2 QPSK调制%mode = 3 OQPSK调制%mode = 4 Pi/4QPSK 调制%mode = 5 8PSK调制%mode = 6 16QAM调制%mode = 7 32QAM调制%mode = 8 64QAM调制%mode = 9 128QAM调制%函数体%参数初始化if mode二二1M=2;elseif mode二二2 | inode二二3 | mode==4M二4;el seif mode=5M二8;elseif mode==6M=16;elseif mode==7M 二32;elseif mode==8M=64;elseif mode==9M二128;endx=randint (1, code_num, M);T=1/symbol_rate; % 码元间隔nsample=sample_rate/symbolrate;% 重采样个数t=0:1/sample rate: (code_num/symbol_rate-l/sample_rate) ;%仿真时间序列N二4096;%FFT 点数f=sample_rate* (0: NT) /N;% 频率序列mod=exp(j*2*pi*carrier_frequency*t) ;%调制信号序列%MPSK调制% if shape==2|shape==3% roolfactor=input ('请输入升余弦/平方根升余弦滚降系数'); % endroolfactor=0.5;switch mode%BPSK调制case 1, y_com=pskmod (x, 2) ;%低通复包络映射scatterplot (y_com);switch shapecase 1, yshapc=fil (y_com, nsamplc, roolfactor, 1);case 2, yshape=fil (y_com, nsample, roolfactor, 2);case 3,yshape二fil (y_com, nsample, roolfactor, 3); end y二real(yshape. *mod);%QPSK调制case 2, y_com=pskmod(x, 4) ;%低通复包络映射scattcrplot (y_com);switch shapecase 1,yshape二f订(y_com, nsample, roolfactor, 1);case 2, yshapc=fil (y_com, nsamplc, roolfactor, 2);case 3, yshape=fil (y_com, nsample, roolfactor, 3);endy=real(yshape. *mod);%OQPSK调制case 3, x=randint(1, code_num/2+l, M); scatterplot(y_com); y_com=oqpskmod (x) ;%低通复包络映射y_com=y_com(2:cnd-2);switch shapecase 1,yshape二f订(y_com, nsample, roolfactor, 1);case 2, yshape=fil(y_com, nsample, roolfactor, 2);case 3,yshape二f订(y_com, nsample, roolfactor, 3); end y=rcal (yshapc.*mod);%pi/4QPSK 调制case 4, y_com=pi4QPSK (code_num/4) ;%低通复包络映射scatterplot(y_com);switch shapecase 1,yshape二f订(y_com, nsample, roolfactor, 1); case 2,yshape二fil(y_com, nsample, roolfactor, 2); case 3,yshape二fil(y_com, nsample, roolfactor, 3); end y二real (yshape. *mod);%QPSK调制case 5, y_com=pskmod (x, 8) ;%低通复包络映射scatterplot (y_com);switch shapecase 1, yshapc=fil (y_com, nsamplc, roolfactor, 1);case 2, yshape=fil (y_com, nsample, roolfactor, 2);case 3,yshape二fil (y_com, nsample, roolfactor, 3); end y=real(yshape.*mod);%16QAM调制case 6, y_com=qammod(x, 16) ;%低通复包络映射scattcrplot (y_com);switch shapecase 1,yshape二f订(y_com, nsample, roolfactor, 1); case 2,yshapc=fil (y_com, nsamplc, roolfactor, 2); case 3,yshape=fil (y_com, nsample, roolfactor, 3);end y=rcal (yshapc. *mod);%32QAM调制case 7, y_com=qammod(x, 32) ;%低通复包络映射scatterplot(y_com);switch shapecase 1,yshape二f订(y_com, nsample, roolfactor, 1); case 2,yshape二fil(y_com, nsample, roolfactor, 2); case 3,yshape二fil(y_com, nsample, roolfactor, 3); end y二real (yshape. *mod);%64QAM调制case & y_com=qammod(x, 64) ;%低通复包络映射scatterplot (y_com);switch shapecase 1, yshapc=fil (y_com, nsamplc, roolfactor, 1);case 2, yshape=fil (y_com, nsample, roolfactor, 2);case 3,yshape二fil (y_com, nsample, roolfactor, 3); end y=real(yshape.*mod);%128QAM 调制case 9, y_com=qammod(x, 128) ;%低通复包络映射scattcrplot (y_com);switch shapecase 1,yshape二f订(y_com, nsample, roolfactor, 1); case 2,yshapc=fil (y_com, nsamplc, roolfactor, 2); case 3,yshape=fil (y_com, nsample, roolfactor, 3); end y=real(yshape.*mod);end。

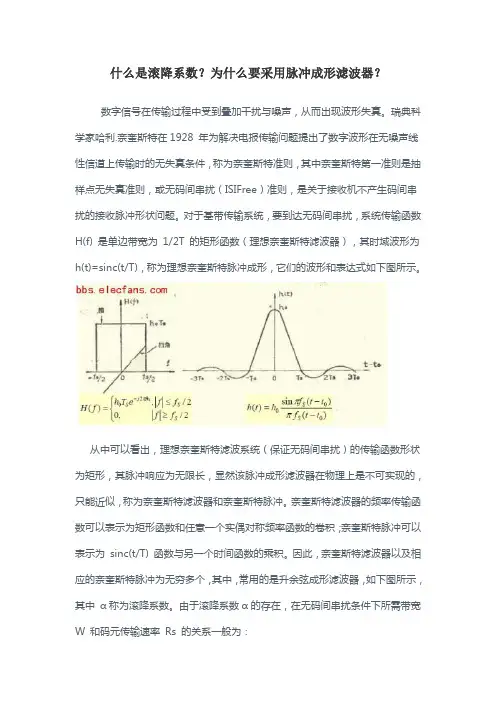

什么是滚降系数？为什么要采用脉冲成形滤波器？数字信号在传输过程中受到叠加干扰与噪声，从而出现波形失真。

瑞典科学家哈利.奈奎斯特在1928 年为解决电报传输问题提出了数字波形在无噪声线性信道上传输时的无失真条件，称为奈奎斯特准则，其中奈奎斯特第一准则是抽样点无失真准则，或无码间串扰（ISIFree）准则，是关于接收机不产生码间串扰的接收脉冲形状问题。

对于基带传输系统，要到达无码间串扰，系统传输函数H(f) 是单边带宽为1/2T 的矩形函数（理想奈奎斯特滤波器），其时域波形为h(t)=sinc(t/T)，称为理想奈奎斯特脉冲成形，它们的波形和表达式如下图所示。

从中可以看出，理想奈奎斯特滤波系统（保证无码间串扰）的传输函数形状为矩形，其脉冲响应为无限长，显然该脉冲成形滤波器在物理上是不可实现的，只能近似，称为奈奎斯特滤波器和奈奎斯特脉冲。

奈奎斯特滤波器的频率传输函数可以表示为矩形函数和任意一个实偶对称频率函数的卷积；奈奎斯特脉冲可以表示为sinc(t/T) 函数与另一个时间函数的乘积。

因此，奈奎斯特滤波器以及相应的奈奎斯特脉冲为无穷多个，其中，常用的是升余弦成形滤波器，如下图所示，其中α称为滚降系数。

由于滚降系数α的存在，在无码间串扰条件下所需带宽W 和码元传输速率Rs 的关系一般为：从升余弦的表达式和图中可以看到，当α＝0时，就是理想奈奎斯特滤波器，此时的传输带宽是理想奈奎斯特滤波器的最小带宽，但当α>0 时，系统传输带宽就超过了奈奎斯特最小带宽，这时码率速率Rs 就小于小于2 倍带宽，如果解调器在每个码元间隔内仅做一次采样，那么会因为采样点太少而不能可靠恢复模拟波形，产生失真。

但是数字通信系统不需要恢复模拟波形，只需要在取样时刻无码间串扰就行，而升余弦系列滤波器在取样时刻具有无码间串扰特性。

因此，仍符合奈奎斯特第一准则，它所实现的频谱效率要比理论最高效率下降一个滚降系数а 倍。

滚降系数а影响着频谱效率，а越小，频谱效率就越高，但а过小时，升余弦滚降滤波器的设计和实现比较困难，而且当传输过程中发生线性失真时产生的符号间干扰也比较严重。

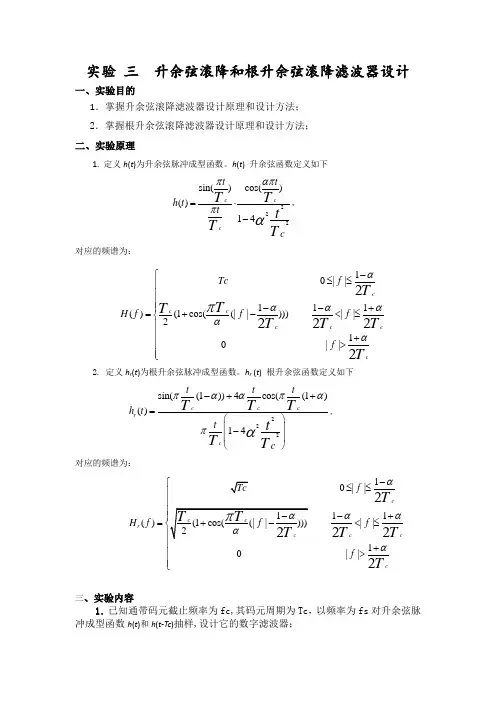

实验 三 升余弦滚降和根升余弦滚降滤波器设计一、实验目的1．掌握升余弦滚降滤波器设计原理和设计方法； 2．掌握根升余弦滚降滤波器设计原理和设计方法； 二、实验原理1. 定义h (t )为升余弦脉冲成型函数。

h (t ) 升余弦函数定义如下222sin()cos()()14ccctth t tcTTt TT παππα=⋅-，对应的频谱为：10||111()(1cos((||)))||210||22222cc c c cccTc f H f f f f TT T T TTTααααααπ-⎧≤≤⎪⎪⎪--+⎪=+-<≤⎨⎪⎪+⎪>⎪⎩2. 定义h r (t )为根升余弦脉冲成型函数。

h r (t ) 根升余弦函数定义如下22sin((1))4cos((1)()14cccr c ttth t t c TTTt T πααπαπα-++=⎛⎫⎪- ⎪⎝⎭,对应的频谱为：10||11()||10||2222cr cccf H f f f TTTTαααα-⎧≤≤⎪-+=<≤+⎪>⎪⎩三、实验内容1．已知通带码元截止频率为fc,其码元周期为Tc ，以频率为fs 对升余弦脉冲成型函数h (t )和h (t-Tc )抽样,设计它的数字滤波器；2．已知通带码元截止频率为fc,其码元周期为Tc ，以频率为fs 对根升余弦脉冲成型函数hr (t )和hr (t-Tc )抽样,设计它的数字滤波器。

四、实验结果12345678910时间幅度六、程序设计% File_C3：cosdemo ．m%采用窗函数法设计一个可实现的数字FIR 升余弦脉冲成形滤波器 clear clck=10; %每个符号的抽样点 m=4; %延时 alfa=0.32; %滚降系数 for s=1:81 n=s-1; if n==40 h(s)=1;12345678910时间幅度elseh(s)=sin(pi*(n/k-m))*cos(pi*alfa*(n/k-m))/pi/(n/k-m)/(1-4*alfa*alfa*(n/k -m)*(n/k-m)); %raised cosine filter% h(s)=(sin(pi*(n/k-m+eps)*(1-alfa)) +4*alfa*(n/k-m+eps)*cos(pi*(n/k-m)*(1+alfa)))./pi./(n/k-m+eps)./(1-4*4 *alfa*alfa*(n/k-m)*(n/k-m)); %root-raised cosine filterendendin=zeros(1,101);in(11)=1;out=conv(in,h);t=0:0.1:10;figure(1)stem(t,out(1:101),'.')gridxlabel('时间')ylabel('幅度')%程序结束。
