煤制油天然气制氢装置设备控制阀与副线切换操作规程1、.1. 控制阀改副线操作1) 接到内操指令控制阀改副线。
2) 现场与室内联系好准备改副线。
3) 缓慢关小控制阀的上游阀，直至室内流量指示有下降趋势。
4) 缓慢开控制阀的副线阀，同时按内操指令缓慢关控制阀的上游阀，直至控制阀上游阀全关。
5) 按内操指令微调控制阀副线阀，稳定流量。
6) 联系仪表维修工处理。
4.2调节阀需要解体则：7) 关闭调节阀的下游阀。
8) 打开调节阀的排凝阀，排净管线内的介质，同时做好防护工作。
9) 如果是有毒有害介质，应佩戴好气防用具进行操作，并做好监护工作。
4.3副线改控制阀操作10) 接到内操指令副线改控制阀。
11) 现场与室内联系对照控制阀的开度，确认行程正常后内操全关控制阀。
12) 外操缓慢将控制阀的上游阀全开，室内确认流量无变化。
13) 现场与室内联系好准备改副线。
14) 外操缓慢关控制阀的副线阀，同时内操根据流量的变化缓慢打开控制阀，保持流量的稳定，直至副线阀全关。
15) 内操调整流量正常后控制阀投自动。
4.4 如果控制阀解体后改回：16) 先确认控制阀排凝阀关闭。
17) 现场与室内联系对照控制阀的开度，确认行程正常，内操将控制阀保留少许开度。
18) 外操稍开控制阀的上游阀，对控制阀各密封部位进行气密，确认无漏点后内操关闭控制阀。
19) 外操缓慢将控制阀的上游阀全开，室内确认流量无变化。
20) 现场与室内联系好准备改副线。
21) 外操缓慢关控制阀的副线阀，同时内操根据流量的变化缓慢打开控制阀，保持流量的稳定，直至副线阀全关。
22) 内操调整流量正常后控制阀投自动。

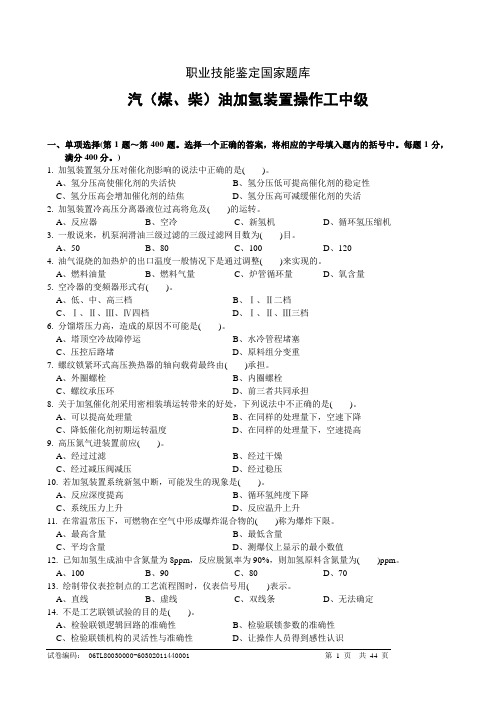

职业技能鉴定国家题库汽（煤、柴）油加氢装置操作工中级一、单项选择(第1题～第400题。
选择一个正确的答案，将相应的字母填入题内的括号中。
每题1分，满分400分。
)1. 加氢装置氢分压对催化剂影响的说法中正确的是()。
A、氢分压高使催化剂的失活快B、氢分压低可提高催化剂的稳定性C、氢分压高会增加催化剂的结焦D、氢分压高可减缓催化剂的失活2. 加氢装置冷高压分离器液位过高将危及()的运转。
A、反应器B、空冷C、新氢机D、循环氢压缩机3. 一般说来，机泵润滑油三级过滤的三级过滤网目数为()目。
A、50B、80C、100D、1204. 油气混烧的加热炉的出口温度一般情况下是通过调整()来实现的。
A、燃料油量B、燃料气量C、炉管循环量D、氧含量5. 空冷器的变频器形式有()。
A、低、中、高三档B、Ⅰ、Ⅱ二档C、Ⅰ、Ⅱ、Ⅲ、Ⅳ四档D、Ⅰ、Ⅱ、Ⅲ三档6. 分馏塔压力高，造成的原因不可能是()。
A、塔顶空冷故障停运B、水冷管程堵塞C、压控后路堵D、原料组分变重7. 螺纹锁紧环式高压换热器的轴向载荷最终由()承担。
A、外圈螺栓B、内圈螺栓C、螺纹承压环D、前三者共同承担8. 关于加氢催化剂采用密相装填运转带来的好处，下列说法中不正确的是()。
A、可以提高处理量B、在同样的处理量下，空速下降C、降低催化剂初期运转温度D、在同样的处理量下，空速提高9. 高压氮气进装置前应()。
A、经过过滤B、经过干燥C、经过减压阀减压D、经过稳压10. 若加氢装置系统新氢中断，可能发生的现象是()。
A、反应深度提高B、循环氢纯度下降C、系统压力上升D、反应温升上升11. 在常温常压下，可燃物在空气中形成爆炸混合物的()称为爆炸下限。
A、最高含量B、最低含量C、平均含量D、测爆仪上显示的最小数值12. 已知加氢生成油中含氮量为8ppm，反应脱氮率为90%，则加氢原料含氮量为()ppm。
A、100B、90C、80D、7013. 绘制带仪表控制点的工艺流程图时，仪表信号用()表示。
3 控制阀组操作3.1 控制阀改副线操作3.1.1与内操联系，经同意后方可操作。
3.1.2 参照现场一次表指示，先缓慢关上游阀A虚扣。
3.1.3 慢慢关上游阀A，待一次表指示稍动即止，此时调节阀的最大流量已由上游阀控制。
3.1.4 外操缓慢分步开副线阀C，内操同时缓慢分步关控制阀，以现场或中控室指示的流量或压力等不波动为好，尽量维持参数稳定，直至控制阀全关。
3.1.5外操分步关闭上游阀A，并根据现场流量或压力指示变化情况再微调副线阀开度。
3.1.6关闭下游阀B，打开放空阀D泄压（如为密闭排放，需先确认密闭排放流程），确认上下游阀关闭严密。
3.1.7 联系仪表工处理。
注：如调节阀不能正常使用，则需采取副线阀C与上游装置A的分步开关来进行切换。
3.2 副线改调节阀控制的操作3.2.1 联系内操检验调节阀是否灵活好用，确认无误后，方可操作。
3.2.2 给上50%的风压信号，进行跟踪校验。
3.2.3 关闭放空阀D，关闭控制阀。
3.2.4 打开下游阀B、打开上游阀A（（应注意控制阀内漏量）。
3.2.5 外操缓慢分步关副线阀C，内操同时缓慢分步打开控制阀（根据中控室指示的流量或压力等参数），直至副线阀C全关，改由控制阀控制。
切换过程中应保持操作参数基本稳定。
4 安全阀操作4.1 投用4.1.1 确认安全阀调校完毕，铅封完好、安装正确。
4.1.2 检查排凝阀D关闭。
4.1.3 打开安全阀前后手阀A和B。
4.1.4 检查确认安全阀及安全阀法兰密封泄漏情况。
图控制阀组4.2 停用4.2.1 关闭安全阀前后手阀。
4.2.2 打开排凝阀D ，排出残留凝液。
排放过程中注意个人防护，防止中毒、灼伤等。
4.2.3 检查副线阀C 是否关闭。
4.2.4 检查A 、B 阀严密性。
5 消防蒸汽带引汽操作5.1 检查软管与蒸汽管线连接是否套牢（如用锁扣连接，则检查锁扣连接情况），并用铁丝绑紧（软管套入蒸汽管在10cm 以上）。
5.2 软管处于盘状时，拉直胶管，确认无打折。
