可调式减压阀说明书.docx

减压阀>>可调式减压阀>>可调减压阀产品详细信息<<阀门采购流程及注意事项>>：1、询价应当找专业符合阀门产品的厂家，尽量找有实力的品牌或合作过的厂家，避免技术不成熟、价格昂贵、质量不过关、货期时间长。

2、提供准确详细的产品询价内容，最好提供设计院的图纸或相关资料。

3、寻找两到三家企业报价最为对比，并了解是否符合产品相关要求。

4、跟厂家确认质量达标问题、增值税发票问题、运费问题、包装方式问题、货期问题。

5、将准确的询价单及图纸提交给专业技术人员进行确认。

6、采购前先检查供应商的资质、产品检验报告、相关案例等。

7、下单时检查合同内的事项是否有跟变及是否符合要求，避免照成后续一些不必要的问题出现。

8、收到阀门后注意检查是否有合格书、标牌、质保书、检验报告、保修卡、产品说明书。

9、检查产品在适合在运输过程中照成损坏，是否有明显的质量问题。

<<阀门的分类>>阀门的用途广泛，种类繁多，分类方法也比较多。

总的可分两大类：第一类自动阀门：依靠介质（液体、气体）本身的能力而自行动作的阀门。

如止回阀、安全阀、调节阀、疏水阀、减压阀等。

第二类驱动阀门：借助手动、电动、液动、气动来操纵动作的阀门。

如闸阀，截止阀、节流阀、蝶阀、球阀、旋塞阀等。

此外，阀门的分类还有以下几种方法：一、按结构特征，根据关闭件相对于阀座移动的方向可分：1．截门形：关闭件沿着阀座中心移动，如图1—1所示。

2．闸门形：关闭件沿着垂直阀座中心移动，如图1—2所示。

3．旋塞和球形：关闭件是柱塞或球，围绕本身的中心线旋转，如图1—3所示。

4．旋启形；关闭件围绕阀座外的轴旋转，如图1—4所示。

5．碟形：关闭件的圆盘，围绕阀座内的轴旋转，如图1—5所示。

6．滑阀形：关闭件在垂直于通道的方向滑动，如图1—6所示。

二、按用途，根据阀门的不同用途可分：1．开断用：用来接通或切断管路介质，如截止阀、闸阀、球阀、蝶阀等。

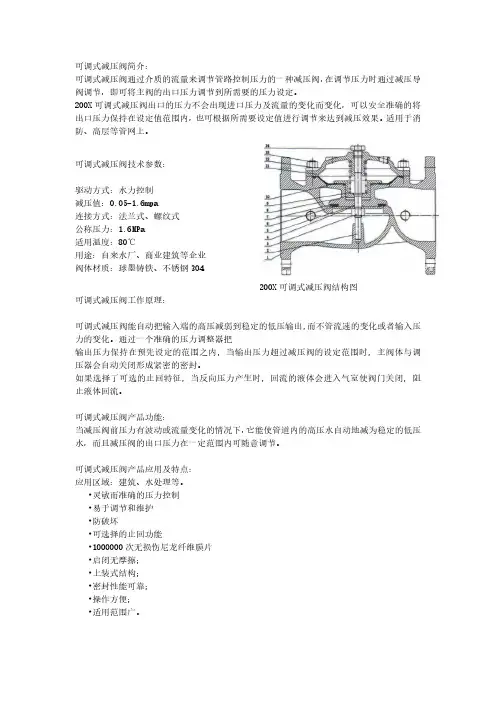

可调式减压阀简介：可调式减压阀通过介质的流量来调节管路控制压力的一种减压阀，在调节压力时通过减压导阀调节，即可将主阀的出口压力调节到所需要的压力设定。

200X可调式减压阀出口的压力不会出现进口压力及流量的变化而变化，可以安全准确的将出口压力保持在设定值范围内，也可根据所需要设定值进行调节来达到减压效果。

适用于消防、高层等管网上。

可调式减压阀技术参数：驱动方式：水力控制减压值：0.05-1.6mpa连接方式：法兰式、螺纹式公称压力：1.6MPa适用温度：80℃用途：自来水厂、商业建筑等企业阀体材质：球墨铸铁、不锈钢304200X可调式减压阀结构图可调式减压阀工作原理：可调式减压阀能自动把输入端的高压减弱到稳定的低压输出,而不管流速的变化或者输入压力的变化。

通过一个准确的压力调整器把输出压力保持在预先设定的范围之内,当输出压力超过减压阀的设定范围时,主阀体与调压器会自动关闭形成紧密的密封。

如果选择了可选的止回特征,当反向压力产生时,回流的液体会进入气室使阀门关闭,阻止液体回流。

可调式减压阀产品功能：当减压阀前压力有波动或流量变化的情况下，它能使管道内的高压水自动地减为稳定的低压水，而且减压阀的出口压力在一定范围内可随意调节。

可调式减压阀产品应用及特点：应用区域：建筑、水处理等。

•灵敏而准确的压力控制•易于调节和维护•防破坏•可选择的止回功能•1000000次无损伤尼龙纤维膜片•启闭无摩擦；•上装式结构；•密封性能可靠；•操作方便；•适用范围广。

可调式减压阀解剖图可调式减压阀性能规范：可调式减压阀产品技术标准：●产品设计标准：CJ/T219-2005●产品测试标准：JB/T9002-1999●产品结构长度：GB/T12221-2005●法兰连接尺寸：GB/T9113.1-2000●产品喷涂标准：GB15607-2008可调式减压阀安装示意图：。

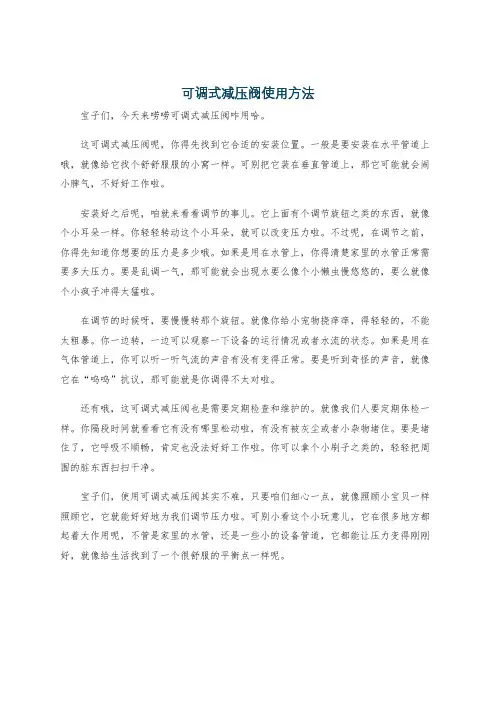

可调式减压阀使用方法
宝子们，今天来唠唠可调式减压阀咋用哈。

这可调式减压阀呢，你得先找到它合适的安装位置。

一般是要安装在水平管道上哦，就像给它找个舒舒服服的小窝一样。

可别把它装在垂直管道上，那它可能就会闹小脾气，不好好工作啦。

安装好之后呢，咱就来看看调节的事儿。

它上面有个调节旋钮之类的东西，就像个小耳朵一样。

你轻轻转动这个小耳朵，就可以改变压力啦。

不过呢，在调节之前，你得先知道你想要的压力是多少哦。

如果是用在水管上，你得清楚家里的水管正常需要多大压力。

要是乱调一气，那可能就会出现水要么像个小懒虫慢悠悠的，要么就像个小疯子冲得太猛啦。

在调节的时候呀，要慢慢转那个旋钮。

就像你给小宠物挠痒痒，得轻轻的，不能太粗暴。

你一边转，一边可以观察一下设备的运行情况或者水流的状态。

如果是用在气体管道上，你可以听一听气流的声音有没有变得正常。

要是听到奇怪的声音，就像它在“呜呜”抗议，那可能就是你调得不太对啦。

还有哦，这可调式减压阀也是需要定期检查和维护的。

就像我们人要定期体检一样。

你隔段时间就看看它有没有哪里松动啦，有没有被灰尘或者小杂物堵住。

要是堵住了，它呼吸不顺畅，肯定也没法好好工作啦。

你可以拿个小刷子之类的，轻轻把周围的脏东西扫扫干净。

宝子们，使用可调式减压阀其实不难，只要咱们细心一点，就像照顾小宝贝一样照顾它，它就能好好地为我们调节压力啦。

可别小看这个小玩意儿，它在很多地方都起着大作用呢，不管是家里的水管，还是一些小的设备管道，它都能让压力变得刚刚好，就像给生活找到了一个很舒服的平衡点一样呢。

减压阀使用说明
（膜片阀系列）
一、准备工作
1.收到产品后，查看产品包装是否完好；打开包装，查看阀体外观、压力表是否完好。

包装损坏时请拒绝签收，并联系BVF。

2.装配阀门都有进（INLET）出(OUTLET)口标识，按标识接入管路即可。

在装阀门前，设备管路需要吹扫，接钢瓶则无需吹扫。

二、调压
1. 调压前，手柄必须在0位，即手柄逆时针旋转到头。

2. 通气，这时进口有高压，顺时针旋转手柄调压，调到需要的压力即可。

进口接钢瓶时，由于钢瓶压力随着使用会降低，这时阀门出口压力升高（手柄不动时），这是正常现象，这时可适当旋转手柄调节到需要压力即可。

手柄上有标识:INCREASE出口压力增大和DECREASE出口压力减小
3. 关闭时应先关闭阀前压力，然后关闭减压阀，手柄归0位。

这时即可泄压。

三、注意事项
1.连接阀门的管路、接头必须可靠，并满足使用压力与温度的要求，连接处要采取密封处理，不可泄漏。

2.阀门手柄不在0位时，不可通压；进口压力等于或低于设定压力（最大可调出口压力）时，不可调压，以免损坏膜片和主弹簧。

使用说明书减压阀宏源自动化仪表有限公司概述减压阀（Reducing valve）是采用控制阀体内的启闭件的开度来调节介质的流量，将介质的压力降低，同时借助阀后压力的作用调节启闭件的开度，使阀后压力保持在一定范围内，在进口压力不断变化的情况下，保持出口压力在设定的范围内，保护其后的生活生产器具。

按结构形式可分为膜片式、弹簧薄膜式、活塞式、杠杆式和波纹管式；按阀座数目可人为单座式和双座式；按阀瓣的位置不同可分为正作用式和反作用式。

第一章 产品技术参数一、工作原理蒸汽减压阀是采用控制阀体内的启闭件的开度来调节介质的流量，将介质的压力降低，同时借助阀后压力的作用调节启闭件的开度，使阀后压力保持在一定范围内，在进口压力不断变化的情况下，保持出口压力在设定的范围内，保护其后的生活生产器具。

本类阀门在管道中一般应当水平安装。

蒸汽减压阀是气动调节阀的一个必备配件，主要作用是将气源的压力减压并稳定到一个定值，以便于调节阀能够获得稳定的气源动力用于调节控制。

蒸汽减压阀的工作由阀后压力进行控制。

当压力感应器检测到阀门压力指示升高时，减压阀阀门开度减小；当检测到减压阀后压力减小，减压阀阀门开度增大，以满足控制要求。

蒸汽减压阀—该阀门的减压比必须在一定程度上高于系统值；即使在最大或者最小流量时它也应该能够对正作用或者反作用控制信号做出响应。

这些阀门应该针对有用控制范围选择，即最大流量的20%到80%。

正常为等比型或者具有等比特性。

活塞式减压阀工作原理：减压阀出厂时，调节弹簧处于未压缩状态，此时主阀瓣和副阀瓣处于关闭状态，使用时按顺时针方向转动调节螺钉，压缩调节弹簧，使膜片下移顶开副阀瓣，介质由a孔通过副阀座到b孔进入活塞上方，活塞在介质压力作用下，向下移动推动主阀瓣离开主阀座，使介质流向阀后，同时由c孔进入膜片下方，当阀后压力超过调定压力时，推动膜片上移压缩调节弹簧。

副阀瓣随之向关闭方向移动，使流入活塞上方的介质减小，压力也随之下降，此时主阀瓣在主阀瓣弹簧力的推动下上移，使主阀瓣与主阀座的间隙减小，介质流量随之减少，使阀后压力随之下降到的新的平衡，反之当阀后压力低于调定压力时，主阀瓣和主阀座间隙增大，介质流量随之增加，使阀后压力随之增高达到新的平衡。

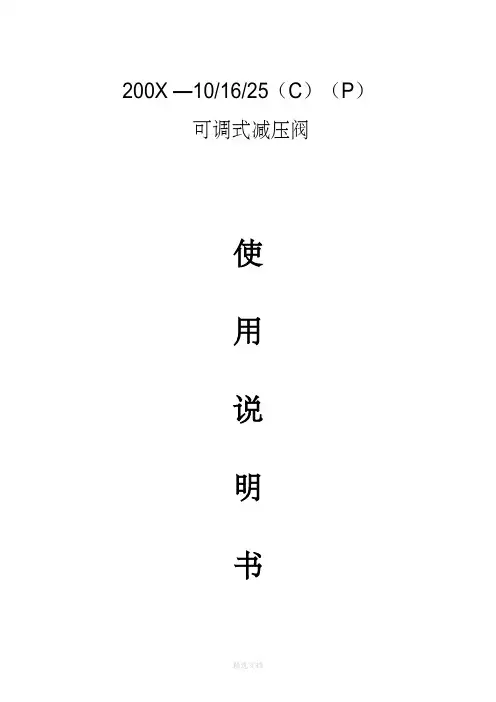

200X —10/16/25（C）（P）可调式减压阀使用说明书上海卡玫龙阀门有限公司一、产品概述200X 可调式减压阀由主阀和针型调节阀、导阀、球阀及接管系统组成。

本阀门一般安装在高层建筑、生活区域或其它供水管网系统的上游，实现对其下游管网或装置的减压稳压功能。

本产品利用设定调压导阀弹簧压力和调节针型阀开度设定出口压力，并通过接管系统和控制室的反馈作用来稳定出口压力，不需要附加其它装置和能源，维护保养简便，受进口压力和流量影响小，压力控制准确度高，减压稳压可靠。

工作特点：1. 压力控制稳定可靠。

导阀、主阀连续工作，下游压力变化连续、平稳，受进口压力影响小。

2. 操作方便。

工作压力调定后，当上游压力或流量变动时主阀自动调节，稳定了下游压力。

二、性能参数公称压力PN（MPa）1.01.62.5工作压力（MPa）1.01.62.5试验压力壳体试压（MPa）1.52.43.8密封试压（MPa）1.11.82.5出口压力调节范围（Mpa）0.2~0.80.2~1.20.2~1.8动静压差（Mpa）0.2出口压力稳定性相对于进口压力的变化误差±10%适用介质无杂物的清水、污水介质适宜温度0℃~80℃三、主阀构造、法兰连接、结构及外形尺寸图四、主阀上制控管路、元件布置示意图五、工作原理当管道从进水端给水时，水流过针型调节阀进入主阀控制室，出口压力通过导管作用到导阀上，当出口压力高于导阀设定值时，导阀关闭，控制室停止排水，此时主阀控制室内压力升高并关闭主阀，出口压力不再升高。

当出口压力降到导阀设定压力时导阀开启，控制室向下游排水。

由于导阀的排水量大于针型调节阀的进水量，主阀控制室压力下降，进口压力使主阀开启。

稳定状态下，控制室进水、排水相同，开度不变，出口压力不变。

调节导阀弹簧即可设定出口压力。

安装好此阀后，如果出口压力值不适合现场要求，则可以通过如下方法对此阀进行调节：首先松开减压导阀平螺母，然后根据现场要求用M6内六角扳手或顺时针或逆时针调节调节螺母。

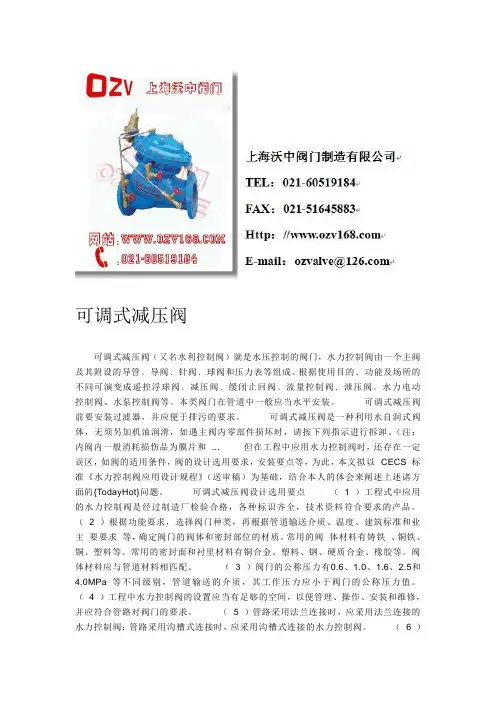

可调式减压阀可调式减压阀（又名水利控制阀）就是水压控制的阀门，水力控制阀由一个主阀及其附设的导管﹑导阀﹑针阀﹑球阀和压力表等组成。

根据使用目的﹑功能及场所的不同可演变成遥控浮球阀﹑减压阀﹑缓闭止回阀﹑流量控制阀﹑泄压阀﹑水力电动控制阀、水泵控制阀等。

本类阀门在管道中一般应当水平安装。

可调式减压阀前要安装过滤器，并应便于排污的要求。

可调式减压阀是一种利用水自润式阀体，无须另加机油润滑，如遇主阀内零部件损坏时，请按下列指示进行拆卸。

（注：内阀内一般消耗损伤品为膜片和... 但在工程中应用水力控制阀时，还存在一定误区，如阀的适用条件，阀的设计选用要求，安装要点等，为此，本文拟以CECS 标准《水力控制阀应用设计规程》（送审稿）为基础，结合本人的体会来阐述上述诸方面的{TodayHot}问题。

可调式减压阀设计选用要点（ 1 ）工程式中应用的水力控制阀是经过制造厂检验合格，各种标识齐全，技术资料符合要求的产品。

（ 2 ）根据功能要求，选择阀门种类，再根据管道输送介质、温度、建筑标准和业主要要求等，确定阀门的阀体和密封部位的材质。

常用的阀体材料有铸铁、铜铁、铜、塑料等。

常用的密封面和衬里材料有铜合金、塑料、钢、硬质合金、橡胶等。

阀体材料应与管道材料相匹配。

（ 3 ）阀门的公称压力有0.6、1.0、1.6、2.5和4.0MPa等不同级别，管道输送的介质，其工作压力应小于阀门的公称压力值。

（ 4 ）工程中水力控制阀的设置应当有足够的空间，以便管理、操作、安装和维修，并应符合管路对阀门的要求。

（ 5 ）管路采用法兰连接时，应采用法兰连接的水力控制阀；管路采用沟槽式连接时，应采用沟槽式连接的水力控制阀。

（ 6 ）活塞式可调式减压阀应设置在介质单向流动的管路上。

（7 ）活塞式可调式减压阀主阀体上的箭头方向必须与管路系统流向一致。

（8 ）接水力控制阀管段不应有气堵、气阻现象。

在管网最高位置等存气段应设置自动排气阀。

（9 ）阀门水平安装时，阀盖、阀杆应朝上。

减压阀>>可调式减压阀>>可调减压阀产品详细信息<<阀门采购流程及注意事项>>：1、询价应当找专业符合阀门产品的厂家，尽量找有实力的品牌或合作过的厂家，避免技术不成熟、价格昂贵、质量不过关、货期时间长。

2、提供准确详细的产品询价内容，最好提供设计院的图纸或相关资料。

3、寻找两到三家企业报价最为对比，并了解是否符合产品相关要求。

4、跟厂家确认质量达标问题、增值税发票问题、运费问题、包装方式问题、货期问题。

5、将准确的询价单及图纸提交给专业技术人员进行确认。

6、采购前先检查供应商的资质、产品检验报告、相关案例等。

7、下单时检查合同内的事项是否有跟变及是否符合要求，避免照成后续一些不必要的问题出现。

8、收到阀门后注意检查是否有合格书、标牌、质保书、检验报告、保修卡、产品说明书。

9、检查产品在适合在运输过程中照成损坏，是否有明显的质量问题。

<<阀门的分类>>阀门的用途广泛，种类繁多，分类方法也比较多。

总的可分两大类：第一类自动阀门：依靠介质（液体、气体）本身的能力而自行动作的阀门。

如止回阀、安全阀、调节阀、疏水阀、减压阀等。

第二类驱动阀门：借助手动、电动、液动、气动来操纵动作的阀门。

如闸阀，截止阀、节流阀、蝶阀、球阀、旋塞阀等。

此外，阀门的分类还有以下几种方法：一、按结构特征，根据关闭件相对于阀座移动的方向可分：1．截门形：关闭件沿着阀座中心移动，如图1—1所示。

2．闸门形：关闭件沿着垂直阀座中心移动，如图1—2所示。

3．旋塞和球形：关闭件是柱塞或球，围绕本身的中心线旋转，如图1—3所示。

4．旋启形；关闭件围绕阀座外的轴旋转，如图1—4所示。

5．碟形：关闭件的圆盘，围绕阀座内的轴旋转，如图1—5所示。

6．滑阀形：关闭件在垂直于通道的方向滑动，如图1—6所示。

二、按用途，根据阀门的不同用途可分：1．开断用：用来接通或切断管路介质，如截止阀、闸阀、球阀、蝶阀等。

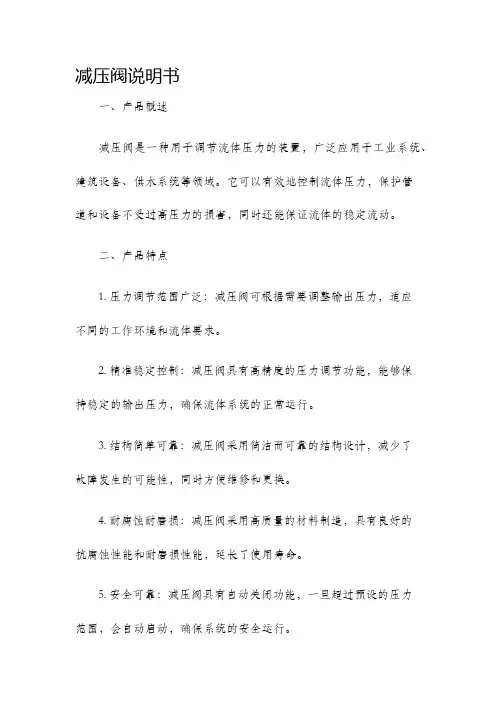

减压阀说明书一、产品概述减压阀是一种用于调节流体压力的装置，广泛应用于工业系统、建筑设备、供水系统等领域。

它可以有效地控制流体压力，保护管道和设备不受过高压力的损害，同时还能保证流体的稳定流动。

二、产品特点1. 压力调节范围广泛：减压阀可根据需要调整输出压力，适应不同的工作环境和流体要求。

2. 精准稳定控制：减压阀具有高精度的压力调节功能，能够保持稳定的输出压力，确保流体系统的正常运行。

3. 结构简单可靠：减压阀采用简洁而可靠的结构设计，减少了故障发生的可能性，同时方便维修和更换。

4. 耐腐蚀耐磨损：减压阀采用高质量的材料制造，具有良好的抗腐蚀性能和耐磨损性能，延长了使用寿命。

5. 安全可靠：减压阀具有自动关闭功能，一旦超过预设的压力范围，会自动启动，确保系统的安全运行。

三、安装步骤1. 选择合适的安装位置：减压阀应安装在流体系统的出口处，确保能够较好地控制流体的压力。

2. 清洁安装位置：安装前应先清洁安装位置，确保没有杂物和污垢。

3. 调整压力设定：根据实际需要，使用合适的工具调节减压阀的压力设定，确保输出压力符合要求。

4. 连接管道：使用合适的管道连接减压阀到需要调节压力的设备或系统。

5. 检查安装质量：安装完成后，应检查连接是否牢固，无泄漏现象。

四、使用注意事项1. 禁止超负荷使用：减压阀只能在规定的压力范围内使用，不得超过其承受能力，否则可能会导致设备损坏。

2. 定期检查维护：应定期检查减压阀的工作状态和压力调节范围，若发现异常应及时进行维修或更换。

3. 防止冲击和振动：在使用过程中，需避免剧烈的压力冲击和振动，以免影响减压阀的工作效果。

4. 保持清洁：减压阀的工作性能受到污垢和杂物的影响较大，应定期清洁，确保其正常运行。

5. 严禁私自拆卸：减压阀采用精密的结构设计，一旦拆卸可能会影响其工作性能，因此严禁私自拆卸和调整。

五、故障排除1. 压力不稳定：可能是由于减压阀内部零件松动或磨损导致，应及时检查并进行修理或更换。

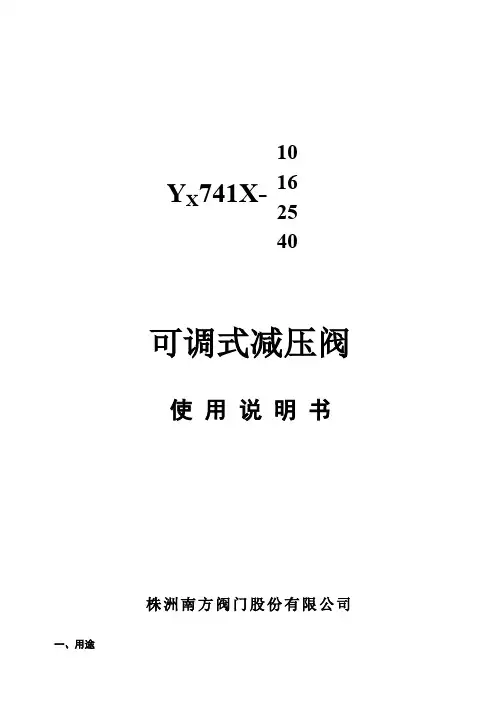

Y X 741X-可调式减压阀使 用 说 明 书株洲南方阀门股份有限公司一、用途10 1625 40安装在供水管网上，将较高的上游压力降为符合使用要求的下游工作压力。

无论上游压力和流量如何改变，预定的下游压力都能保持恒定不变。

二、特点1、减压稳压效果好。

外设独立的压力反馈系统，利用液压原理进行控制。

出口压力不受进口压力及流量变化的影响，既可减动压，又可减静压。

2、操作维护方便。

只需调节先导阀的调节螺栓，就能获得精确稳定的出口压力，关键零件均采用优质材料，基本无需维护。

3、过流面积大，阻力损失小。

采用流线型、宽阀体设计。

4、在压力降低较大的场所下，可采用特殊阀板设计，减少噪声和振动。

三、技术参数1、公称压力：1.0MPa 1.6MPa 2.5MPa 4.0MPa2、出口压力：PN1.0MPa调节范围0.1~0.8MpaPN1.6MPa调节范围0.2~1.4MpaPN2.5MPa调节范围0.3~2.0MpaPN4.0MPa调节范围1.0~3.5Mpa3、适用介质：清水4、适用温度：0~80℃四、结构示意图减压阀是由主阀和导阀控制系统组成。

主阀由阀体、膜片、阀杆、阀板等主要零件组成；导阀控制系统由闸阀、减压导阀、过滤器、压力表、调节阀、附管组成。

图一结构原理图1、闸阀2、过滤器3、先导阀4、压力表五、工作原理可调式减压阀是通过出口压力的变化反馈到导阀上，再由导阀来控制主阀板的开度，使预定的下游压力保持不变。

当出口压力大于导阀的设定值时，出口压力水从控制管进入导阀膜片下腔内，推动导阀阀杆上移，导阀阀板开度减小，从而导致从控制管进入导阀再到主阀控制室上腔的压力水的压力升高，推动阀杆下移，主阀板的开度随之减小，阀后压力降低。

当出口压力小于导阀的设定值时，导阀膜片下腔的压力降低，导阀阀杆下移，其阀板开度增大，进口压力水从控制管进入导阀再到出口端，使主阀上腔压力降低，主阀板的开度随之增大，阀后压力增高。

六、安装注意事项1、安装前需冲洗管道。

Y X 741X-可调式减压阀使 用 说 明 书株洲南方阀门股份有限公司101625 40○R一、用途安装在供水管网上，将较高的上游压力降为符合使用要求的下游工作压力。

无论上游压力和流量如何改变，预定的下游压力都能保持恒定不变。

二、特点1、减压稳压效果好。

外设独立的压力反馈系统，利用液压原理进行控制。

出口压力不受进口压力及流量变化的影响，既可减动压，又可减静压。

2、操作维护方便。

只需调节先导阀的调节螺栓，就能获得精确稳定的出口压力，关键零件均采用优质材料，基本无需维护。

3、过流面积大，阻力损失小。

采用流线型、宽阀体设计。

4、在压力降低较大的场所下，可采用特殊阀板设计，减少噪声和振动。

三、技术参数1、公称压力：1.0MPa 1.6MPa 2.5MPa 4.0MPa2、出口压力：PN1.0MPa调节范围0.1~0.8MpaPN1.6MPa调节范围0.2~1.4MpaPN2.5MPa调节范围0.3~2.0MpaPN4.0MPa调节范围1.0~3.5Mpa3、适用介质：清水4、适用温度：0~80℃四、结构示意图减压阀是由主阀和导阀控制系统组成。

主阀由阀体、膜片、阀杆、阀板等主要零件组成；导阀控制系统由闸阀、减压导阀、过滤器、压力表、调节阀、附管组成。

图一结构原理图1、闸阀2、过滤器3、先导阀4、压力表五、工作原理可调式减压阀是通过出口压力的变化反馈到导阀上，再由导阀来控制主阀板的开度，使预定的下游压力保持不变。

当出口压力大于导阀的设定值时，出口压力水从控制管进入导阀膜片下腔内，推动导阀阀杆上移，导阀阀板开度减小，从而导致从控制管进入导阀再到主阀控制室上腔的压力水的压力升高，推动阀杆下移，主阀板的开度随之减小，阀后压力降低。

当出口压力小于导阀的设定值时，导阀膜片下腔的压力降低，导阀阀杆下移，其阀板开度增大，进口压力水从控制管进入导阀再到出口端，使主阀上腔压力降低，主阀板的开度随之增大，阀后压力增高。

六、安装注意事项1、安装前需冲洗管道。

可调式减压阀200X —10/16/25（C）（P）可调式减压阀使用说明书上海卡玫龙阀门有限公司一、产品概述200X 可调式减压阀由主阀和针型调节阀、导阀、球阀及接管系统组成。

本阀门一般安装在高层建筑、生活区域或其它供水管网系统的上游，实现对其下游管网或装置的减压稳压功能。

本产品利用设定调压导阀弹簧压力和调节针型阀开度设定出口压力，并通过接管系统和控制室的反馈作用来稳定出口压力，不需要附加其它装置和能源，维护保养简便，受进口压力和流量影响小，压力控制准确度高，减压稳压可靠。

工作特点：1. 压力控制稳定可靠。

导阀、主阀连续工作，下游压力变化连续、平稳，受进口压力影响小。

2. 操作方便。

工作压力调定后，当上游压力或流量变动时主阀自动调节，稳定了下游压力。

二、性能参数公称压力PN（MPa） 1.0 1.6 2.5 工作压力（MPa） 1.0 1.6 2.5 试验压力壳体试压（MPa） 1.5 2.4 3.8密封试压（MPa） 1.1 1.8 2.5 出口压力调节范围（Mpa）0.2~0.80.2~1.20.2~1.8 动静压差（Mpa）0.2出口压力稳定性相对于进口压力的变化误差±10% 适用介质无杂物的清水、污水介质适宜温度0℃~80℃三、主阀构造、法兰连接、结构及外形尺寸图四、主阀上制控管路、元件布置示意图五、工作原理当管道从进水端给水时，水流过针型调节阀进入主阀控制室，出口压力通过导管作用到导阀上，当出口压力高于导阀设定值时，导阀关闭，控制室停止排水，此时主阀控制室内压力升高并关闭主阀，出口压力不再升高。

当出口压力降到导阀设定压力时导阀开启，控制室向下游排水。

由于导阀的排水量大于针型调节阀的进水量，主阀控制室压力下降，进口压力使主阀开启。

稳定状态下，控制室进水、排水相同，开度不变，出口压力不变。

调节导阀弹簧即可设定出口压力。

安装好此阀后，如果出口压力值不适合现场要求，则可以通过如下方法对此阀进行调节：首先松开减压导阀平螺母，然后根据现场要求用M6内六角扳手或顺时针或逆时针调节调节螺母。

减压阀使用说明书朋友！欢迎使用咱们的减压阀，这可是个能让你轻松应对各种压力情况的小能手呢！一、认识减压阀。

首先得知道这减压阀长啥样。

它就是一个带有各种小部件的装置，整体不大不小，刚好能在需要它的地方发挥大作用。

一般有个进口和出口，进口就是压力进来的地方，出口就是经过减压后的压力出去的地方，可别搞混咯。

二、安装前准备。

1. 选地方。

在安装之前，你得给它找个合适的安身之处。

这个地方要干燥、通风良好，不能太潮湿，不然它会闹脾气的。

而且周围要有足够的空间，方便以后检查和维修。

2. 检查配件。

把减压阀从包装里拿出来的时候，先检查一下有没有缺胳膊少腿的。

看看那些小螺丝、螺母有没有松动或者丢失，如果有，可别硬着头皮安装，赶紧找卖家解决。

三、安装过程。

1. 连接管道。

把进口一端的管道小心地连接到有较高压力源的地方，就像把水龙头接到水管上一样，不过要拧紧哦，可不能漏水。

出口端的管道就接到需要减压的设备或者系统上。

连接的时候可以用点密封胶带或者密封胶，确保严丝合缝，一滴不漏。

2. 固定减压阀。

将减压阀稳稳地固定在你选好的地方，可以用螺丝或者其他合适的固定装置。

要固定得牢固，不然它在工作的时候晃来晃去，不仅影响减压效果，还可能把自己晃坏了呢。

四、初次使用。

1. 慢慢开启。

安装好之后，第一次使用要小心翼翼。

先慢慢地打开上游的阀门，让压力缓缓地进入减压阀。

就像你给一个很久没喝水的人喝水一样，不能一下子灌太多，得慢慢来。

这个时候你可以站在旁边观察一下，看看有没有异常的声音或者泄漏的情况。

2. 调整压力。

如果一切正常，就可以开始调整压力了。

一般在减压阀上有个压力调节旋钮或者螺丝之类的东西。

你可以根据你需要的减压后的压力值，慢慢地旋转这个旋钮。

如果拧错了方向，压力可能会变得太大或者太小，就像你调收音机音量一样，要一点一点地找到合适的“频道”。

五、日常使用与维护。

1. 定期检查。

这减压阀就像你的小伙伴一样，要经常关心它。

定期检查它的连接部位有没有松动，看看有没有泄漏的迹象。

减压阀使用说明
（膜片阀系列）
一、准备工作
1.收到产品后，查看产品包装是否完好；打开包装，查看阀体外观、压力表是否完好。

包装损坏时请拒绝签收，并联系BVF。

2.装配阀门都有进（INLET）出(OUTLET)口标识，按标识接入管路即可。

在装阀门前，设备管路需要吹扫，接钢瓶则无需吹扫。

二、调压
1. 调压前，手柄必须在0位，即手柄逆时针旋转到头。

2. 通气，这时进口有高压，顺时针旋转手柄调压，调到需要的压力即可。

进口接钢瓶时，由于钢瓶压力随着使用会降低，这时阀门出口压力升高（手柄不动时），这是正常现象，这时可适当旋转手柄调节到需要压力即可。

手柄上有标识:INCREASE出口压力增大和DECREASE出口压力减小
3. 关闭时应先关闭阀前压力，然后关闭减压阀，手柄归0位。

这时即可泄压。

三、注意事项
1.连接阀门的管路、接头必须可靠，并满足使用压力与温度的要求，连接处要采取密封处理，不可泄漏。

2.阀门手柄不在0位时，不可通压；进口压力等于或低于设定压力（最大可调出口压力）时，不可调压，以免损坏膜片和主弹簧。

可调式减压阀200X —10/16/25（C）（P）可调式减压阀使用说明书上海卡玫龙阀门有限公司一、产品概述200X 可调式减压阀由主阀和针型调节阀、导阀、球阀及接管系统组成。

本阀门一般安装在高层建筑、生活区域或其它供水管网系统的上游，实现对其下游管网或装置的减压稳压功能。

本产品利用设定调压导阀弹簧压力和调节针型阀开度设定出口压力，并通过接管系统和控制室的反馈作用来稳定出口压力，不需要附加其它装置和能源，维护保养简便，受进口压力和流量影响小，压力控制准确度高，减压稳压可靠。

工作特点：1. 压力控制稳定可靠。

导阀、主阀连续工作，下游压力变化连续、平稳，受进口压力影响小。

2. 操作方便。

工作压力调定后，当上游压力或流量变动时主阀自动调节，稳定了下游压力。

二、性能参数公称压力PN（MPa）1.0 1.6 2.5工作压力（MPa）1.0 1.6 2.5试验压力壳体试压（MPa）1.5 2.4 3.8 密封试压（MPa）1.1 1.8 2.5出口压力调节范围（Mpa）0.2~0.8 0.2~1.2 0.2~1.8 动静压差（Mpa）0.2出口压力稳定性相对于进口压力的变化误差±10%适用介质无杂物的清水、污水介质适宜温度0℃~80℃三、主阀构造、法兰连接、结构及外形尺寸图四、主阀上制控管路、元件布置示意图五、工作原理当管道从进水端给水时，水流过针型调节阀进入主阀控制室，出口压力通过导管作用到导阀上，当出口压力高于导阀设定值时，导阀关闭，控制室停止排水，此时主阀控制室内压力升高并关闭主阀，出口压力不再升高。

当出口压力降到导阀设定压力时导阀开启，控制室向下游排水。

由于导阀的排水量大于针型调节阀的进水量，主阀控制室压力下降，进口压力使主阀开启。

稳定状态下，控制室进水、排水相同，开度不变，出口压力不变。

调节导阀弹簧即可设定出口压力。

安装好此阀后，如果出口压力值不适合现场要求，则可以通过如下方法对此阀进行调节：首先松开减压导阀平螺母，然后根据现场要求用M6内六角扳手或顺时针或逆时针调节调节螺母。
