职业技术学院毕业设计课题偏心轴的机械加工工艺设计系名称机电工程系专业班级机电大专1901学生姓名学号02指导教师师徒时间2015. 5.20摘要根据设计任务书的要求,本设计说明书针对轴类零件的加工工艺的设计进行说明。
机械加工工艺规程是车间中一切从事生产的人员都要严格认真执行的工艺技术文件,按照它来组织生产,就可以使各工序科学的衔接,实现优质高产和低能耗。
本设计主要内容包括进行零件的工艺性审查,进行毛坯的选择,选择基准,拟定机械加工工艺路线的,确定机械加工余量、工序尺寸及公差,选择机床及工艺设备,确定切削用量(确定背吃刀量、进给量、切削速度),填写加工工艺文件,填写机械加工工艺卡片。
关键词:偏心轴加工工艺工序加工工艺卡片目录前言 (1)第一章概述一.轴类零件的作用与类型 (1)二.机械加工工艺 (1)第二章零件的工艺性审查 (4)一.零件的结构特点 (4)二.加工表面及其要求 (5)三.零件材料 (5)第三章毛坯的选择 (6)一.确定毛坯类型及制造方法 (6)二.确定毛坯的形状尺寸及公差 (6)三.毛坯的技术要求 (6)第四章选择基准 (7)一.粗基准选择 (7)二.精基准选择 (7)三.定位基准选择 (7)第五章拟定机械加工工艺路线 (8)一.基本加工路线可归纳为四条。
(8)二.加工顺序。
(8)第六章确定机械加工余量、工序尺寸 (8)第七章选择机床及工艺装备 (9)一.选择机床 (9)二.选择工艺装备 (9)1.偏心加工工艺 (9)2.螺纹加工工艺 (9)3.选择刀具 (9)第八章确定切削用量 (11)一.背吃刀量 (11)二.进给量 (12)三.切削速度 (12)四.主轴转速 (12)第九章机械加工工艺卡片 (14)一.工件装夹示意图 (14)二.工艺卡片 (15)小结 (17)致谢 (18)参考文献 (19)前言随着科技的不断发展,机电一体化技术在企业中发挥越来越重要的作用。
机电一体化技术正逐渐得到广泛的应用,对零件进行加工之前,工艺分析具有非常重要的作用。
机械制造技术基础课程设计说明书设计题目:扁套的机械加工工艺规程及钻φ5孔夹具设计专业班级:机电二班学生姓名:XXX学生学号:XXXX指导老师:XXXX黑龙江东方学院2020年7月17日目录第1章序言.................................................................................................................................- 1 -1.1零件的作用.....................................................................................................................- 1 -1.2 零件的工艺分析............................................................................................................- 2 -第2章工艺规程设计.................................................................................................................- 3 -2.1确定毛坯的制造形式.....................................................................................................- 3 -2.2基面的选择.....................................................................................................................- 3 -2.3制定工艺路线.................................................................................................................- 4 -2.4确定切削用量.................................................................................................................- 4 -第3章钻Φ5孔夹具设计.......................................................................................................- 11 -3.1问题的提出...................................................................................................................- 11 -3.2定位基准的选择...........................................................................................................- 11 -3.3切削力和夹紧力的计算...............................................................................................- 11 -3.4定位误差分析...............................................................................................................- 12 -3.5夹具设计及操作的简要说明.......................................................................................- 13 -心得体会.....................................................................................................................................- 14 -参考文献.....................................................................................................................................- 15 -全套图纸加扣3012250582第1章序言随着科技不断的发展,使机械工业得到了很大的提高,特别是近年来机械工业领域朝着高精度、高质量、高效率、低成本方向发展。

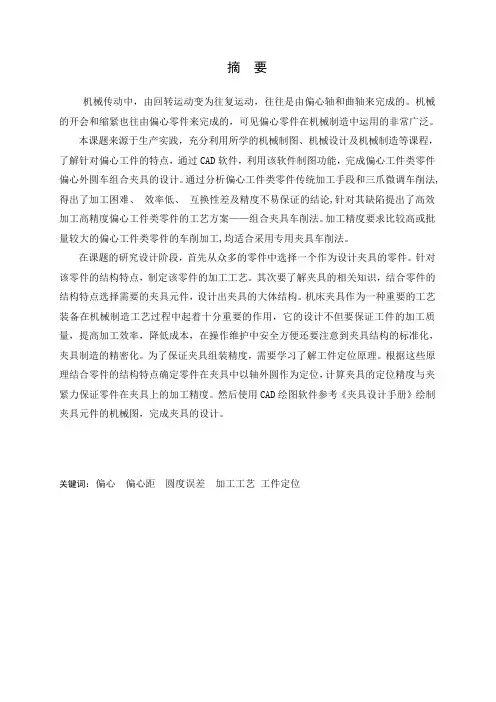

机械传动中,由回转运动变为往复运动,往往是由偏心轴和曲轴来完成的。
机械的开会和缩紧也往由偏心零件来完成的,可见偏心零件在机械制造中运用的非常广泛。
本课题来源于生产实践,充分利用所学的机械制图、机械设计及机械制造等课程,了解针对偏心工件的特点,通过CAD软件,利用该软件制图功能,完成偏心工件类零件偏心外圆车组合夹具的设计。
通过分析偏心工件类零件传统加工手段和三爪微调车削法, 得出了加工困难、效率低、互换性差及精度不易保证的结论,针对其缺陷提出了高效加工高精度偏心工件类零件的工艺方案——组合夹具车削法。
加工精度要求比较高或批量较大的偏心工件类零件的车削加工,均适合采用专用夹具车削法。
在课题的研究设计阶段,首先从众多的零件中选择一个作为设计夹具的零件。
针对该零件的结构特点,制定该零件的加工工艺。
其次要了解夹具的相关知识,结合零件的结构特点选择需要的夹具元件,设计出夹具的大体结构。
机床夹具作为一种重要的工艺装备在机械制造工艺过程中起着十分重要的作用,它的设计不但要保证工件的加工质量,提高加工效率,降低成本,在操作维护中安全方便还要注意到夹具结构的标准化,夹具制造的精密化。
为了保证夹具组装精度,需要学习了解工件定位原理。
根据这些原理结合零件的结构特点确定零件在夹具中以轴外圆作为定位,计算夹具的定位精度与夹紧力保证零件在夹具上的加工精度。
然后使用CAD绘图软件参考《夹具设计手册》绘制夹具元件的机械图,完成夹具的设计。
关键词:偏心偏心距圆度误差加工工艺工件定位This topic comes from production practice, make full use of what have learned mechanical drawing, mechanical design and mechanical manufacturing, and other programs, to understand the characteristics for the eccentric shaft, through the CAD software, the use of the software mapping function, complete with eccentric shaft parts special combination jig turning design.In this paper , the traditional process methods and the three jaw fine tuning turning method were analyzed , afterthat , a conclusion that the process on eccentric shaft parts are difficulties , low efficiency , poor interchang eability and difficult toguarantee the accuracy can be drawn . Finally , according to the shortcomings of the original process methods , a technology program for process high precision eccentric shaft parts special combination jig turning method is put forwardIn the research projects in the design phase, first select from a number of parts as the design of a fixture parts. For that part of the structural characteristics of the development of the parts processing technology. Second, we must understand the fixture knowledge, combined with the structural features of components select the required fixture components, the general structure of fixture design. As an important fixture of the technology and equipment in the mechanical manufacturing process plays an important role, it is designed not only to ensure that the workpiece processing quality, improve processing efficiency, reduce costs, in the operation and maintenance of safe and convenient but also noted that Fixture structure of standardization, the precision of fixture manufacturing .In order to ensure the fixture assembly of precision, need to learn to understand principles of positioning the workpiece. Combination of components based on these principles to determine the structural characteristics of components in the fixture to cylindrical shaft as the positioning of the positioning accuracy of calculation of fixture clamping force to ensure the parts with the fixture on the machining accuracy. And then use the CAD drawing software reference, "Fixture Design Handbook," a mechanical fixture elements drawn map, complete fixture design.Key words: CAD processing technology positioning目录前言 (1)第一章偏心工件的车削加工的简介 (2)1.1偏心工件的车削加工方法 (2)1.2传统加工手段分析 (2)1.3专用夹具车削法 (3)第二章偏心工件零件的机械加工工艺规程 (6)2.1偏心工件零件的工艺分析 (6)2.2偏心工件零件的机械加工工艺规程 (7)2.2.1工艺规程的作用 (7)2.2.2生产类型的确定 (7)2.2.3材料及毛坯的选择 (7)2.3偏心工件零件加工工艺过程的设计 (9)2.3.1定位基准的选择 (9)2.3.2加工方法的选择 (10)2.3.3加工顺序的安排 (10)2.3.4偏心工件零件零件加工工艺过程的确定 (11)2.4工序设计 (12)2.4.1工时定额的计算 (12)2.4.2机床的选择 (12)2.4.3工艺装备的选择 (12)2.4.4加工余量及工序尺寸的确定 (12)2.4.5具体的工序计算过程 (13)第三章专用夹具设计 (16)3.1夹具的设计要求 (16)3.2偏心工件偏心外圆专用夹具 (16)结论 (19)谢辞 (20)参考文献 (21)前言本课题来源于偏心工件零件的生产制造。
机械制造课程设计说明书题目设计“偏心套(插件槽)”零件的机械加工工艺规程及工艺装备(年产量4000件)院(系)、部:学生姓名:指导教师:专业:班级:完成时间:机械制造工艺学课程设计任务书题目:设计“偏心套”零件的机械加工工艺规程及工艺装备(年产量为4000件)内容:1、零件图 1张2、毛坯图 1张3、机械加工工艺规程 1套4、结构设计装配图 1张5、结构设计零件图 1张6、课程设计说明书 1份全套图纸,加153893706班级学生学号指导教师2008年12月绪论机械制造工艺学课程设计使我们学完了大学的全部基础课、技术基础课以及大部分专业课之后进行的。
这是我们在进行毕业设计之前对所学各课程的一次深入的综合性的总复习,也是一次理论联系实际的训练,因此,它在我们四年的大学生活中占有重要的地位。
机械制造技术是一门非常重要的技术,人类的发展过程就是一个不断的制造过程。
因此,制造技术的重要性是不言而喻的,它有以下四个方面的意义。
1.社会发展与制造技术密切相关2.制造技术是科学技术物化的基础3.制造技术是所有工业的支柱4.制造技术国力和国防的后盾机械制造工艺学课程设计是在学完了机械设计制造工艺学、进行了生产实习之后的下一个教学环节。
它一方面要求学生通过设计能获得综合运用过去所学过的全部课程进行工艺及结构设计的基本能力,另外,也为以后作好毕业设计进行一次综合训练和准备。
学生通过机械制造工艺学课程设计,应在下述各方面得到锻炼:(1)能熟练运用机械制造工艺学课程中的基本理论以及在生产实习中学到的时间知识,正确地解决一个零件在加工中的定位、夹紧以及工艺路线安排、工艺尺寸确定等问题,保证零件的加工质量。
(2)提高结构设计能力。
学生通过设计借据(或量具)的训练,应当获得根据被加工零件的加工要求,设计出高效、省力、经济合理而能保证加工的夹具的能力。
(3)学会使用手册及图表资料。
掌握与本设计有关的各种资料的名称、出处,能够做到熟练运用。
偏心轴套加工工艺流程温馨提示:该文档是小主精心编写而成的,如果您对该文档有需求,可以对它进行下载,希望它能够帮助您解决您的实际问题。
文档下载后可以对它进行修改,根据您的实际需要进行调整即可。
另外,本小店还为大家提供各种类型的实用资料,比如工作总结、文案摘抄、教育随笔、日记赏析、经典美文、话题作文等等。
如果您想了解更多不同的资料格式和写法,敬请关注后续更新。
Tips: This document is carefully written by the small master, if you have the requirements for the document, you can download it, I hope it can help you solve your practical problems. After downloading the document, it can be modified and adjustedaccording to your actual needs.In addition, the store also provides you with a variety of types of practical information, such as work summary, copy excerpts, education essays, diary appreciation, classic articles, topic composition and so on. If you want to know more about the different data formats and writing methods, please pay attentionto the following updates.偏心轴套是一种常见的机械零部件,广泛应用于各种工业设备和机械设备中。
偏心套的加工工艺设计偏心套是一种常见的机械零件,广泛应用于各种车辆、机器和设备中。
它主要用于连接两个轴,使得两个轴之间能够相对旋转。
偏心套的工艺设计非常重要,其质量和性能直接影响到整个机械设备的安全和可靠运行。
在进行偏心套的加工工艺设计时,需要考虑以下几个方面。
首先,需要确定偏心套的材料选择。
根据实际应用要求,偏心套的材料要具有良好的强度和耐磨性,以确保其能够承受较大的工作载荷和持久的摩擦。
常用的材料有钢、铁、铜等。
根据材料的选择,还需要考虑适宜的加工工艺和工具选择。
其次,需要进行偏心套的加工工艺设计。
一般来说,偏心套的加工工艺包括以下几个步骤:材料切割、粗磨、精磨、精加工和热处理等。
首先是对原材料进行切割,以适应后续的加工工艺。
然后,通过粗磨和精磨等工艺,对偏心套进行修整和精细处理,使其表面光滑,并符合要求的尺寸和形状。
最后,通过热处理工艺,对偏心套进行强化和淬火处理,提高其硬度和强度。
在进行以上加工工艺设计时,需要注意以下几点。
首先,要保证加工工艺的合理性和有效性,确保在保证偏心套质量的同时,能够提高生产效率和降低成本。
其次,要关注加工精度和表面质量的控制,通过合理的技术方法和工艺参数,保证偏心套的尺寸精度和表面质量符合设计要求。
最后,要强调质量控制和检测,通过严格的质量管理和检测手段,确保偏心套的质量可靠,并符合相关标准和要求。
在进行偏心套的加工工艺设计时,还需要考虑到具体的加工设备和工具的选择。
根据偏心套的尺寸、材料和要求,选择合适的加工设备和工具,以保证加工的准确性和工艺的稳定性。
同时,也要进行设备和工具的维护和保养,保证其正常运行和长期使用。
总之,偏心套的加工工艺设计是一项复杂而重要的工作。
通过合理的材料选择、加工工艺设计和质量控制,可以保证偏心套的质量和性能,提高整个机械设备的可靠性和使用寿命。
在实际工作中,需要结合具体的要求和实际情况,不断优化和改进加工工艺,以满足不同场景下的需求。
课程设计题目:设计偏心套零件的机械工艺规程及工艺类装备偏心套,锻造毛坯,大批量生产主要任务:完成零件分析,制定工艺规程。
目录一、零件的工艺分析--------------------------------------------------------11.1 零件的功用、结构及特点 ------------------------------------------11.2 主要加工表面及要求----------------------------------------------1二、毛坯的选择------------------------------------------------------------22.1确定毛坯的制造方法及类型 ----------------------------------------22.2确定毛坯的技术要求-----------------------------------------------22.3绘制毛坯图-------------------------------------------------------2三、基准的选择------------------------------------------------------------3四、机械加工路线的拟定----------------------------------------------------34.1确定各表面的加工方法---------------------------------------------34.2拟定加工路线-----------------------------------------------------4五、确定机械加工余量、工序尺寸及公差--------------------------------------5六、选择机床及工艺设备----------------------------------------------------66.1选择机床---------------------------------------------------------66.2选择刀具 --------------------------------------------------------66.3选择夹具 --------------------------------------------------------76.4选择量具 --------------------------------------------------------7七、确定切削用量及基本工时 -----------------------------------------------8八、填写工艺文件 --------------------------------------------------------158.1工艺卡 ---------------------------------------------------------158.2工序卡 ---------------------------------------------------------168.3工序卡 ---------------------------------------------------------178.4工序卡 ---------------------------------------------------------188.5工序卡 ---------------------------------------------------------198.6工序卡 ---------------------------------------------------------20九、参考文献-------------------------------------------------------------21附图-----------------------------------------------------------------22一、零件的工艺分析1.1零件的功用、结构及特点偏心套的功用在预精轧机轧轴承座装配中,安装于传动轴的一端,其另一端经万向联轴器与齿轮箱相连。
机械制造技术基础课程设计说明书设计题目:轴套零件的机械加工工艺规程及工艺装备设计目录(一)零件分析§1.1 零件的作§1.2 零件的工艺分析(二)确定生产类型(三)确定毛坯§3.1确定毛坯种类§3.2确定铸件加工余量及形状§3.3绘制铸件零件图(四)工艺规程设计4.1选择定位基准§4.1.1粗基准的选择§4.1.2精基准的选择4.2 制定工艺路线4.3机械加工余量﹑工序尺寸及公差的决定§4.3.1圆柱表面工序尺寸§4.3.2平面工序尺寸§4.3.3确定切削用量及时间定额§4.3.4 填写机械加工工艺卡§4.3.5填写工序卡(五)夹具设计§5.1问题的提出5.2夹具的设计§5.2.1定位基准的选择§5.2.2切削力及夹紧力的计算§5.2.3夹具设计及操作的简要说明§5.2.4夹具设计装备图(六)参考文献一、零件的分析1 零件的作用轴套在运动部件中,因为长期的磨擦而造成零件的磨损,当轴和孔的间隙磨损到一定程度的时候必须要更换零件,因此在设计的时候选用硬度较低、耐磨性较好的材料为轴套或衬套,这样可以减少轴和座的磨损,当轴套或衬套磨损到一定程度进行更换,这样可以降低因更换轴的成本,轴套一般有滑动轴承,轴向定位,及减磨减震的作用2 零件的工艺分析零件的材料为HT150,灰铸铁生产工艺简单,铸造性能优良,但塑性较差,脆性高,不适合磨削,为此以下是轴套需要加工的表面以及加工表面之间的位置要求:1﹑14∅以及与此孔相通的∅9。
2﹑M60⨯1.5的内螺纹3﹑∅70,∅65及∅105的圆跳动,M60⨯1.5的同轴度。
4﹑∅65外圆面,∅105的端面,∅70的外圆面的表面粗糙度。
由以上分析可知,∅70外圆及端面,∅65外圆及端面,∅55内圆可通过车削进行加工,并且保证精度要求,可根据各加工方法的精度要求及机床达到的位置精度,二﹑确定生产类型已知此轴套产品的年产量为8000台/年,每台产品中该零件数量为1件/台;结合生产实际,备品率α和废品率β分别取3%和0.5%,零件年产量为N=⨯1/⨯台/每年件台(1+3%)(1+5%)=8281件/年8000轴套的重量是0.86k/g个,查《机械制造基础课程设计》表2.2的“机电产品的零件类型分类”知,轴套属轻型零件。
《偏心套》机械制造课程设计目录● 《机械制造基础课程设计》任务书第1 章零件的工艺分析 (1)1.1零件的功用、结构及特点 (1)1.2主要加工表面及其要 (1)第2 章毛坯的选择 (2)2.1确定毛坯的类型,制造方法和尺寸度及其公差 (2)2.2确定毛坯技术要求 (2)第3 章基准的选择 (2)第4 章拟定机械加工路线 (3)4.1确定各表面的加工方法 (3)4.2拟定加工路线 (3)4.3工艺分析 (4)第5 章确定机械加工余量、工序尺寸及公差 (4)第6 章机床的选择及工艺装备 (5)6.1机床的选择 (5)6.2选择刀具 (5)6.3选择夹具 (5)6.4选择量具 (5)第7 章确定切削用量及基本工时 (7)7.1.工序10 (7)7.2工序40 (9)第8 章填写工艺文件 (11)第9 章总结 (11)第10章附图纸 (21)图纸1图纸2第11章参考文献 (21)机械制造课程设计说明书第1章零件的工艺分析1.1零件的功用、结构及特点该零件是以的内孔和轴配合,并通过键进行连接。
偏心套主要走支承和导向的作用,在工作中承受一定的载荷,因此要求其有一定的强度和耐磨性。
1.2主要加工表面及其要求①内孔孔径为的孔是轴的安装孔,表面粗糙度Ra=0.8um,倒角人C1,公差等级为IT7~8,孔中心线与两外圆的偏心距均为mm,圆柱度要求为0.01mm。
②外圆表面尺寸要求为mm,公差等级为IT7~8,外圆表面素线以孔轴为基准,平行度要求为0.01mm,外圆表面圆柱度要求为0.01mm,粗糙度Ra=0.8um,各外圆表面的长度均为40mm。
③端面偏心套端面长度为90mm,中间侧壁到端面距离为40mm,外端面粗糙度Ra=6.3um,中间侧壁粗糙度Ra=1.6um。
④磨削槽槽宽由图中给定的尺寸求得为10mm,深为2mm,倒圆角R3,由圆中的尺寸要求和其功用可知其不是重要的配合面。
⑤键槽键槽深度由图中尺寸可得为为保证整体零件的耐磨性和热处理后的硬度达到58~64HRC,要求淬火后回火,未注粗糙度为Ra=6.3um。
《偏心套》机械制造课程设计目录● 《机械制造基础课程设计》任务书第1 章零件的工艺分析 (1)1.1零件的功用、结构及特点 (1)1.2主要加工表面及其要 (1)第2 章毛坯的选择 (2)2.1确定毛坯的类型,制造方法和尺寸度及其公差 (2)2.2确定毛坯技术要求 (2)第3 章基准的选择 (2)第4 章拟定机械加工路线 (3)4.1确定各表面的加工方法 (3)4.2拟定加工路线 (3)4.3工艺分析 (4)第5 章确定机械加工余量、工序尺寸及公差 (4)第6 章机床的选择及工艺装备 (5)6.1机床的选择 (5)6.2选择刀具 (5)6.3选择夹具 (5)6.4选择量具 (5)第7 章确定切削用量及基本工时 (7)7.1.工序10 (7)7.2工序40 (9)第8 章填写工艺文件 (11)第9 章总结 (11)第10章附图纸 (21)图纸1图纸2第11章参考文献 (21)机械制造课程设计说明书第1章零件的工艺分析1.1零件的功用、结构及特点该零件是以的内孔和轴配合,并通过键进行连接。
偏心套主要走支承和导向的作用,在工作中承受一定的载荷,因此要求其有一定的强度和耐磨性。
1.2主要加工表面及其要求①内孔孔径为的孔是轴的安装孔,表面粗糙度Ra=0.8um,倒角人C1,公差等级为IT7~8,孔中心线与两外圆的偏心距均为mm,圆柱度要求为0.01mm。
②外圆表面尺寸要求为mm,公差等级为IT7~8,外圆表面素线以孔轴为基准,平行度要求为0.01mm,外圆表面圆柱度要求为0.01mm,粗糙度Ra=0.8um,各外圆表面的长度均为40mm。
③端面偏心套端面长度为90mm,中间侧壁到端面距离为40mm,外端面粗糙度Ra=6.3um,中间侧壁粗糙度Ra=1.6um。
④磨削槽槽宽由图中给定的尺寸求得为10mm,深为2mm,倒圆角R3,由圆中的尺寸要求和其功用可知其不是重要的配合面。
⑤键槽键槽深度由图中尺寸可得为为保证整体零件的耐磨性和热处理后的硬度达到58~64HRC,要求淬火后回火,未注粗糙度为Ra=6.3um。
机械制造课程设计机械加工工艺规程设计一、课程设计目标本机械制造课程设计的目标是让学生学会设计机械加工工艺规程,掌握机械加工工艺规程设计的基本方法和步骤,以及加工过程中所需的相关知识和技能,提高学生的综合素质和应用能力。
二、课程设计内容1.机械加工工艺规程概述机械加工工艺规程是指在机械加工过程中,根据零件结构、加工要求和设备能力等因素,综合考虑各种加工方法、工具和工艺参数,制订出的具有可操作性和可行性的加工指导文件。
本章将对机械加工工艺规程的概念、作用、种类、结构和编制流程等方面进行讲解。
2.零件加工工艺规程设计本章将具体介绍零件加工工艺规程的设计方法和步骤。
首先分析零件的几何形状、尺寸公差和加工要求,然后选择合适的机床和刀具,确定加工工艺路线和参数,最后编制出实用性强的工艺规程文件。
3.机床刀具的选择与使用本章将对常见的机床和刀具进行介绍,并结合实际案例分析机床和刀具的选择原则和使用技巧。
同时,讲解加工工艺参数的设定方法以及如何进行加工后的测量与检验。
4.表面处理、装配和调试工艺规程本章将涉及到零件表面处理、装配和调试环节的工艺规程设计。
具体内容包括:零件表面处理的方法和流程、装配工艺规程的编制、装配工艺文件的使用和调试工艺的设计,通过实例讲解如何合理安排各个环节,提高产品的质量和加工效率。
5.机械加工工艺规程的优化本章将介绍如何对机械加工工艺规程进行优化和改进,提高加工效率和产品品质。
主要包括:分析加工工艺中的瓶颈环节,寻找优化策略;采用现代工程技术手段,比如CAD/CAM技术等,提高工艺规程的自动化程度和精度;同时还将讲解工艺规程改进的评价方法和效果分析。
三、课程设计实施步骤1.确定课程设计的目标和范围,明确学习内容和要求。
2.通过教材、参考书和网络资源等途径,对机械加工工艺规程设计的基本知识和方法进行学习和了解。
3.结合实例和练习,加深对机械加工工艺规程设计的掌握和理解。
4.根据教师指导和要求,编制一份机械加工工艺规程设计的实践报告。
偏心轴套加工工艺流程下载温馨提示:该文档是我店铺精心编制而成,希望大家下载以后,能够帮助大家解决实际的问题。
文档下载后可定制随意修改,请根据实际需要进行相应的调整和使用,谢谢!并且,本店铺为大家提供各种各样类型的实用资料,如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等,如想了解不同资料格式和写法,敬请关注!Download tips: This document is carefully compiled by the editor. I hope that after you download them, they can help yousolve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you!In addition, our shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts,other materials and so on, want to know different data formats and writing methods, please pay attention!偏心轴套是一种广泛应用于机械设备中的零部件,它具有轴承、减震和传动的功能。
编号:楚理工学院JINGCHU UNIVERSITY OF TECHNOLOGY《机械制造》课程设计说明书学院:荆楚理工学院专业:数控技术班级:(2)班姓名:滚文龙学号:2007170227 成绩:指导老师:贾伟杰职称:教师设计时间:2009 年11 月23 日至2009 年12 月04 日2009 年 12 月 4 日1第一章零件的工艺分析1.1零件的功用、结构及特点偏心套的功用在预精轧机轧轴承座装配中,安装于传动轴的一端,其另一端经万向联轴器与齿轮箱相连。
传动轴通过滑动轴承和圆锥滚子轴承装配于偏心套内孔中。
偏心套通过轴承套装配于轴承座中。
偏心套的蜗轮与手动调整机构的蜗杆相齿合。
偏心套的主要工作表面为内孔表面和外圆表面。
主要配合面为Φ60孔,Φ120外表面。
该零件属特殊形状零件,但复杂程度一般。
由于偏心套在工作时承受一定的力,因此要求有一定的强度、刚度和韧度。
1.2主要加工表面及要求1)偏心套内孔孔径Φ60的孔是内装配表面。
表面粗糙度Ra为0.8um。
孔端面位置尺寸为90mm,内孔圆柱度公差为0.01mm。
2)偏心套的外表面表面直径为Φ120.表面粗糙度为0.8um。
与内孔表面的平行度公差为0.01mm。
圆柱度公差为0.01mm。
3)偏心套的中间直径为Φ100.表面粗糙度为1.6um。
4)偏心套的键槽键槽尺寸为20*64.5.圆柱度公差为0.01mm。
1第二章毛坯的选择2.1 确定毛坯的类型、制造方法1因零件材料为合金钢,这里要大批生产,偏心套的尺寸不大,但是每个表面都必须加工,所以毛坯选用摸锻成型。
2选择以零件最高线且平行于偏心套对称面为分型面,采用带芯的分模造型,课多件同时浇注,钢液由两边模孔流入。
3 偏心套属于特性零件,且加工过程中利用表面定位二度较多,故零件毛坯选为粗锻件,锻件的公差等级为IT9。
其加工余量为:a=7 b=10 c=6.2.2 确定毛坯的技术要求1)锻件不应有裂纹、砂眼和局部疏松。
偏心套加工工艺及夹具设计
偏心套是一种常见的机械零部件,主要用于传动装置、轴承等机械设备中。
偏心套的加工工艺比较复杂,需要精密的加工设备和技术。
本文将介绍偏心套的加工工艺及夹具设计。
1. 加工工艺
偏心套的加工工艺主要包括以下几个步骤:
1)材料选择:一般采用高强度、高硬度的合金钢材料,如45钢、40Cr等。
2)车削:首先进行外径车削,保证外径尺寸和表面质量满足要求。
然后进行内径车削,保证内径尺寸和圆度精度满足要求。
3)镗孔:将偏心套放入钳口夹紧,并通过镗孔加工器进行内孔加工。
镗孔时应注意控制偏心量和孔径精度。
4)铣削:根据客户要求,对偏心套进行铣削,使其满足一定的表面光洁度和形状精度。
5)热处理:对已加工完成的偏心套进行热处理,提高其硬度和强度,增强其耐用性。
6)磨削:最后对偏心套进行磨削,保证其尺寸和表面质量满足要求。
2. 夹具设计
偏心套的夹具设计应满足以下要求:
1)夹持力要足够大,确保夹紧时不会移位或产生变形。
2)夹具结构简单,易于操作和加工。
3)夹紧面应尽量与偏心套的加工面相吻合,以保证加工精度。
4)夹紧面应光滑平整,不得留有任何划痕或凹陷,以免影响偏心套的表面质量。
5)夹具应具有可调节的功能,以适应不同尺寸的偏心套加工。
综上所述,偏心套的加工工艺比较复杂,需要精密的加工设备和技术。
夹具设计也是关键之一,应根据偏心套的加工要求进行合理设计,以确保加工效果和加工精度。
课程设计题目:偏心套的机械加工工艺规程及工艺装备设计班级:姓名:指导教师:完成日期:摘要现今的世界国家间的竞争已经全面转入科学技术的竞争,而机械工业直接反应一个国家的整体技术水平。
无论是核工业还是农具,机械制造业是国家获取其他几乎一切行业设施和工具的来源。
可以说人类文明史就是机械制造的历史。
我国的工业化建设情况,国际上众说纷纭,虽然在很多高技术项目上颇有建树,但在这次汶川地震中表现出中众多缺陷。
包括规模较小,工艺粗糙,关键技术仍依赖国外等等。
充分说明在向高技术领域进军的同时,低端产业也应该加强建设。
本说明书是为加工机械零件偏心套的加工过程而编写。
偏心套以其偏心结构实现内孔直径可调,加上紧定螺丝,以达到内圈周向、轴向固定的目的。
但因为内圈内孔是间隙配合,一般只用于轻载、无冲击的场合。
是一种较为常见的机械零件。
关键词:偏心套零件加工过程ABSTRACTNowadays,the competition of world countries has shift to the competition of new science and technology completely,In this age , level of development for the machine industry has become the most important criteria in the judgement in a country’s level of development.From Nuclear industry to dead stock,ALL the establishment and facilities,hat our country need and consume, depend on our machine industry .The histroy of mankind is the histroy of the machine buildingConsider chinese industry construction,Many argumentations has been bring forward in the globality organization.We enjoy our achievement in some new technologes.But in these serious earthquake in WENCHUAN,we discovered our weakness: dimensions, asperous technics,core technology depend on other countries.So notwithstanding these is the age of advanced krowlage,we must improve our well-rounded technologies.These instruction book is for machine hardware eccentric bushing’s processing cycle . The eccentric bushing with their proprietary composition accommodate inside diameter ,use the screw to realize the accommodate of inner ring’s lock-up.Byt bacause their clearance fit composition, they apply to non- or light- load.They are a type of frequently-used machine hardware.Key word : eccentric bushing , machine hardware, processing cycle目录1 零件工艺性分析----------------------------------------------------------5 1.1 用途-----------------------------------------------------------------------5 1.2 技术要求-----------------------------------------------------------------5 1.3 工艺性--------------------------------------------------------------------61.4 生产类型-----------------------------------------------------------------62 机械加工工艺规程设计-------------------------------------------------6 2.1 确定毛坯,绘制毛坯简图--------------------------------------------6 2.2 定位基准-----------------------------------------------------------------7 2.3 加工方法-----------------------------------------------------------------7 2.4 加工阶段与工序--------------------------------------------------------8 2.5 10⨯2,2⨯R5侧槽与侧孔的加工余量,尺寸公差----------------8 3铣削加工夹具设计-------------------------------------------------------10 3.1夹具定位装置与定位方案--------------------------------------------10 3.2夹紧装置----------------------------------------------------------------12 3.3 对刀装置---------------------------------------------------------------13 3.4 夹具与机床连接元件------------------------------------------------13 3.5 夹具体------------------------------------------------------------------14 4方案综合评价与结论----------------------------------------------------14 5体会与展望----------------------------------------------------------------15 6参考文献-------------------------------------------------------------------171 零件工艺性分析1.1 用途该偏心套以30mm孔辅以螺栓与螺丝,使得孔中的轴实现内圈周向、轴向固定。
广东工业大学华立学院课程设计(论文)课程名称机械制造技术基础题目名称“偏心套”的加工工艺学部(系)机电与信息工程学部专业班级10机械设计制学号学生姓名指导教师20 12 年12 月28 日课程设计说明书题目:“偏心套”的加工工艺 序言机械工业是一种基本工业形式,对于我们国家来说,他关系到国计民生的方方面面。
近年来机械工业领域向着高精度,高质量,高效率,低成本方发展,数字换,自动化水平日益提高,同时由于机械行业的发展,其他各工业部门也向着高深度迈进,机械工业的发展日趋重要。
机械制造过程及检测,检验中,都要用到大量的夹具。
为了到到提高劳动效率,提高加工精度,减少废品,扩大机床的工艺范围,改善操作的劳动条件,如何设计好夹具成了机械制造的一项重要任务。
机床夹具是夹具中的一种,将其固定到机床上,可以可以使被加工工件对刀具与机床保持正确的相对位置,并克服切削力的影响,使加工顺利进行,机床夹具分为通用夹具和专用夹具两种。
一、 零件的分析(一) 零件的作用 (二) 零件的工艺分析偏心套是一偏心回转体零件,有两组组加工表面,这两组分别是Φ120045.00 外圆 ,,包括:两个Φ120mm 外圆及端面, Φ100的外圆面,尺寸为Φ60mm 的内圆柱面。
这两组加工表面是位置度和自身的平面度和圆柱度都有很高的精度要求 ,可以先加工它的一端外圆,再借助专用夹具以这个外圆为定位基准加工另一端面,然后再加工其它加工表面.㈠ 零件的工艺分析1.1零件的功用﹑结构及特点⑴ 该零件以其内孔和轴配合,并通过键进行连接。
偏心套主要其支撑和导向的作用,在工作中承受一定的载荷,因此要求其有一定的强度和耐磨性。
⑵ 该零件硬度较高,采用GCr15轴承刚材料,在进行热处理时,在淬火和回火之间,增加一冰冷处理,这样可以更好地保证工件尺寸的稳定性,减小变形。
⑶为了保证工件偏心的精度,可以采用以下加工方法:当加工精度高,加工数量大时一般采用专用工装夹具装夹工件进行加工。
机械制造课程设计说明书题目设计“偏心套(插件槽)”零件的机械加工工艺规程及工艺装备(年产量4000件)院(系)、部:学生姓名:指导教师:专业:班级:完成时间:机械制造工艺学课程设计任务书题目:设计“偏心套”零件的机械加工工艺规程及工艺装备(年产量为4000件)内容:1、零件图 1张2、毛坯图 1张3、机械加工工艺规程 1套4、结构设计装配图 1张5、结构设计零件图 1张6、课程设计说明书 1份全套图纸,加153893706班级学生学号指导教师2008年12月绪论机械制造工艺学课程设计使我们学完了大学的全部基础课、技术基础课以及大部分专业课之后进行的。
这是我们在进行毕业设计之前对所学各课程的一次深入的综合性的总复习,也是一次理论联系实际的训练,因此,它在我们四年的大学生活中占有重要的地位。
机械制造技术是一门非常重要的技术,人类的发展过程就是一个不断的制造过程。
因此,制造技术的重要性是不言而喻的,它有以下四个方面的意义。
1.社会发展与制造技术密切相关2.制造技术是科学技术物化的基础3.制造技术是所有工业的支柱4.制造技术国力和国防的后盾机械制造工艺学课程设计是在学完了机械设计制造工艺学、进行了生产实习之后的下一个教学环节。
它一方面要求学生通过设计能获得综合运用过去所学过的全部课程进行工艺及结构设计的基本能力,另外,也为以后作好毕业设计进行一次综合训练和准备。
学生通过机械制造工艺学课程设计,应在下述各方面得到锻炼:(1)能熟练运用机械制造工艺学课程中的基本理论以及在生产实习中学到的时间知识,正确地解决一个零件在加工中的定位、夹紧以及工艺路线安排、工艺尺寸确定等问题,保证零件的加工质量。
(2)提高结构设计能力。
学生通过设计借据(或量具)的训练,应当获得根据被加工零件的加工要求,设计出高效、省力、经济合理而能保证加工的夹具的能力。
(3)学会使用手册及图表资料。
掌握与本设计有关的各种资料的名称、出处,能够做到熟练运用。
编号:楚理工学院JINGCHU UNIVERSITY OF TECHNOLOGY《机械制造》课程设计说明书学院:荆楚理工学院专业:数控技术班级:(2)班姓名:滚文龙学号:2007170227 成绩:指导老师:贾伟杰职称:教师设计时间:2009 年11 月23 日至2009 年12 月04 日2009 年 12 月 4 日第一章零件的工艺分析1.1零件的功用、结构及特点偏心套的功用在预精轧机轧轴承座装配中,安装于传动轴的一端,其另一端经万向联轴器与齿轮箱相连。
传动轴通过滑动轴承和圆锥滚子轴承装配于偏心套内孔中。
偏心套通过轴承套装配于轴承座中。
偏心套的蜗轮与手动调整机构的蜗杆相齿合。
偏心套的主要工作表面为内孔表面和外圆表面。
主要配合面为Φ60孔,Φ120外表面。
该零件属特殊形状零件,但复杂程度一般。
由于偏心套在工作时承受一定的力,因此要求有一定的强度、刚度和韧度。
1.2主要加工表面及要求1)偏心套内孔孔径Φ60的孔是内装配表面。
表面粗糙度Ra为0.8um。
孔端面位置尺寸为90mm,内孔圆柱度公差为0.01mm。
2)偏心套的外表面表面直径为Φ120.表面粗糙度为0.8um。
与内孔表面的平行度公差为0.01mm。
圆柱度公差为0.01mm。
3)偏心套的中间直径为Φ100.表面粗糙度为1.6um。
4)偏心套的键槽键槽尺寸为20*64.5.圆柱度公差为0.01mm。
第二章毛坯的选择2.1 确定毛坯的类型、制造方法1因零件材料为合金钢,这里要大批生产,偏心套的尺寸不大,但是每个表面都必须加工,所以毛坯选用摸锻成型。
2选择以零件最高线且平行于偏心套对称面为分型面,采用带芯的分模造型,课多件同时浇注,钢液由两边模孔流入。
3 偏心套属于特性零件,且加工过程中利用表面定位二度较多,故零件毛坯选为粗锻件,锻件的公差等级为IT9。
其加工余量为:a=7 b=10 c=6.2.2 确定毛坯的技术要求1)锻件不应有裂纹、砂眼和局部疏松。
与孔及夹渣等缺陷。
2)热处理58—64HRC,以消除内应力,改善切削加工性能。
3)材料为Gcr15.4)未注倒角为0.5*4505)选择带孔圆盘类锻件。
2.3 根据加工件图,各加工表面加上机械加工余量,控制毛坯图,并标注尺寸和技术要求,画出毛坯图。
见图纸。
第三章基准的选择偏心套零件有较多尺寸及其形位公差是以Φ60H18及其端面为设计基准。
因此必须首先加工出Φ60的孔及其端面,为后续工序仆为基准。
根据粗精基准的选择原则,确定个加工表面的记住如下表:第四章机械加工工艺路线的拟定4.1确定各表面的加工方法根据各加工表面的加工精度的要求,选定如下加工方法:Φ600+0.043孔的加工方法:粗镗—半精镗—磨孔Φ120+0.02+0.043端面的加工方法:粗车Φ120+0.02+0.043外轮廓的加工方法:粗车—精车Φ100凹槽的加工方法:粗车内孔键槽的加工方法:粗插—精插具体加工方法的分析如下:Φ600+0.043孔公差为0.043mm,表面粗糙度为0.8um,7—8级经济精度,查表4-3,可采用:粗镗-半精镗-粗磨两端面:公差等级为14级,经行粗车。
Φ120+0.02+0.043表面公差为0.023mm,Ra=0.8um,查表4-4,可采用:粗车-精车。
Φ100的键槽:粗车内键槽:粗插-精插4.2 确定加工工艺路线,其路线如下:第五章确定机械加工余量、工序尺寸及公差加工余量可采用查表修正发法确定。
确定工序尺寸的一般方法是:由加工表面的做好工序往前推算,最好工序尺寸按零件图样的要求标准。
当无基准转换时,同一表面多次加工的工序尺寸只与工序(或工步)的加工余量有关,当基准不重合时,工序尺寸用工艺尺寸链解算中间工序对按“单向”“入体”原则标准,但毛坯和孔心距尺寸公差带一般取双向对称布置,中间工序尺寸的公差可从相应的加工经济精度表查得。
根据上述原始资料和加工工艺,查各种加工余量表分别确定各加工表面的加工余量、工序尺寸如下:第六章选择机床及工艺装备6.1 选择机床如下:6.2 选择刀具该零件无特形表面,成批生产,一般采用通用和标准刀具。
工序10 选用单刃镗刀,镗杆直径为150mm,镗刀头直径或长度为12mm。
工序20 选用磨轮,直径为50mm,宽度为50mm。
工序30 端面和倒角用Kr=450端面车刀,外轮廓用Kr=600的外圆车刀。
工序40 端面和倒角用Kr=450端面车刀,外轮廓用Kr=600的外圆车刀。
工序50 用刀头宽度为10mm,两刀尖磨出R3圆角的成形车刀。
工序60 键槽插刀。
6.3 选择夹具该零件属批量生产,一般采用标准夹具。
6.4 选择刀具该零件属成批生产,一般采用通用量具。
工序10、20、60采用游标卡尺、内径千分尺。
工序30、40、50采用游标卡尺、外径千分尺。
根据生产类型和满足被加工零件的技术要求,各工序所选用的机床设备和工艺装备如下:工序号工序内容机床设备和工艺装备10粗镗Φ600+0.043的孔T68卧式镗床单刃镗刀游标卡尺半精镗Φ600+0.043孔T68卧式镗床单刃镗刀游标卡尺20 粗磨Φ600+0.043孔M2110A内圆磨床磨轮内径千分尺30 粗车右端面CA6140卧式车床450端面车刀游标卡尺倒角CA6140卧式车床450端面车刀——粗车右外轮廓CA6140卧式车床600外圆车刀游标卡尺精车右外轮廓CA6140卧式车床600外圆车刀外径千分尺40 粗车左端面CA6140卧式车床450端面车刀游标卡尺倒角CA6140卧式车床450端面车刀——粗车左外轮廓CA6140卧式车床600外圆车刀游标卡尺精车左外轮廓CA6140卧式车床600外圆车刀外径千分尺50粗车外表面凹槽CA6140卧式车床成形车刀外径千分尺60粗插内孔键槽B5020插床键槽插刀游标卡尺精插内孔键槽B5020插床键槽插刀游标卡尺第七章确定切削用量及基本工时工序10)加工Φ600+0.043孔:粗镗—半精镗粗镗:1)确定背吃刀量a p:总加工余量为2mm,一次走刀加工,a p=2mm。
1)确定经给量f:查表5-118,f=0.3-1.0mm/r,取f=0.7mm/r。
2)确定切削速度Vc:查表5-118,知Vc=50mm/r。
3)机床主轴转数n:n=1000Vc/π*54r/min=295r/min,查表5-6,得n=315r/min。
4)计算基本时间T j:查表5-138,5-139得,a p=2mm,L=100mm,L1=a p/tanΚr+(2-3)=4mm,L2=4mm,L3=5mm,T j=L/f n*i= L +L1 +L2+L3/ f n*i =0.51min。
5)辅助时间T f:查表5-153,装夹工件0.8min,启功机床0.02min,取量具并测量0.5min,共计T f=1.32min。
半精镗:1)确定背吃刀量a p:总加工余量为0.6mm,一次走刀加工,a p=0.6mm。
2)确定经给量f:查表5-118,f=0.3-1.0mm/r,取f=0.7mm/r。
3)确定切削速度Vc:查表5-118,知Vc=50mm/r。
4)机床主轴转数n:n=1000Vc/π*58r/min=274.5r/min,查表5-6,得n=250r/min.5)计算基本时间T j:查表5-138,5-139得,L1=a p/tanΚr+(2-3)=3mm,T j=L/f n*i= L +L1 +L2+L3/ f n*i =0.64min。
6)辅助时间T f:查表5-153,取量具并测量0.5min,共计T f=0.5min。
工序20)粗磨Φ600+0.043孔1)砂轮旋转的线速度Vc=30m/s2)砂轮切入工件的径向进给量f r=0.05mm。
3)工件相对于砂轮的轴向进给量f a=(0.4-0.7)B=0.6*50=30mm/r。
4)工件旋转的线速度Vw=30m/min。
5)确定砂轮转速n=1000Vc/πdw=9683r/min.查表5-130,取n=11000r/min。
6)计算基本时间T j:查表5-146,5-147得,k=1.1,L=100mm,fa=30mm,T j=2LZ b k/nf a f r=0.32min。
7)7)辅助时间T f:查表5-153,装夹工件0.8min,取量具并测量0.34min,共计T f=1.14min。
工序30)粗车右端面:1)确定背吃刀量a p:总加工余量为5mm,一次走刀加工,a p=5mm。
2)查表5-102,f=0.6mm/r。
3)查表5-111,Vc=90m/min。
4)机床主轴转数n:n=1000Vc/π*dwr/min=287r/min,查表5-4,得n=320r/min.5)计算基本时间T j:查表5-138,5-139得,T j=L/f n*i,L=(d-d1)/2+L1+L2+L3=44.5mm,T j=0.23min。
6)辅助时间T f:查表5-153,装夹工件0.8min,启功机床0.02min,取量具并测量0.5min,共计T f=1.32min。
倒C1角:1)确定背吃刀量a p:a p=1mm。
2)计算基本时间T j:T j=0.23min。
3)辅助时间T f:T f=0min。
粗车右外轮廓:1)确定背吃刀量a p:总加工余量为3mm,一次走刀加工,a p=3mm。
2)查表5-102,f=0.7mm/r。
3)查表5-111,Vc=85m/min。
4)机床主轴转数n:n=1000Vc/π*dwr/min=213r/min,查表5-4,得n=200r/min.5)计算基本时间T j:查表5-138,5-139得,T j=L/f n*i,L1=4.5mm,L2=4mm,L3=5mm,T j=0.775min。
6)辅助时间T f:查表5-153,换刀0.05min,取量具并测量0.5min,共计T f=0.55min。
精车右外轮廓:1)确定背吃刀量a p:a p=0.5mm。
2)查表5-103,f=0.13mm/r。
3)确定切削速度Vc:Vc=40m/min。
4)机床主轴转数n:n=500r/min.5)计算基本时间T j:查表5-138,5-139得,T j=L/f n*i,T j= 1.6min。
6)辅助时间T f:查表5-153,取量具并测量0.5min,共计T f=0.5min。
工序40粗车左端面:1)确定背吃刀量a p:总加工余量为5mm,一次走刀加工,a p=5mm。
2) 查表5-102,f=0.6mm/r。
3) 查表5-111,Vc=90m/min。
4)机床主轴转数n:n=1000Vc/π*dwr/min=287r/min,查表5-4,得n=320r/min.5)计算基本时间T j:查表5-138,5-139得,T j=L/f n*i,L=(d-d1)/2+L1+L2+L3=44.5mm,T j=0.23min。
