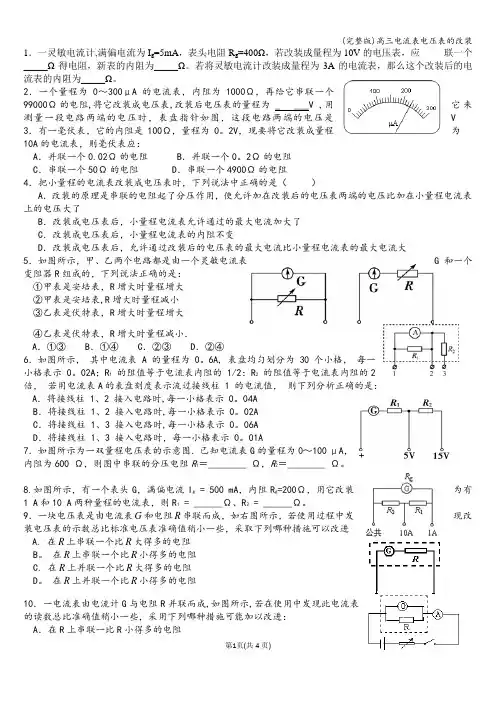

(完整版)电流表、电压表的改装(含答案)

1．一灵敏电流计,满偏电流为I g=5mA，表头电阻R g=400Ω，若改装成量程为10V的电压表，应_____联一个_____Ω得电阻，新表的内阻为_____Ω。

若将灵敏电流计改装成量程为3A的电流表，那么这个改装后的电流表的内阻为_____Ω。

2．一个量程为 0～300μA的电流表，内阻为1000Ω，再给它串联一个99000Ω的电阻,将它改装成电压表,改装后电压表的量程为 _ ___V ，用它来测量一段电路两端的电压时，表盘指针如图，这段电路两端的电压是V 3．有一毫伏表，它的内阻是100Ω，量程为0。

2V，现要将它改装成量程为10A的电流表，则毫伏表应：A．并联一个0.02Ω的电阻 B．并联一个0。

2Ω的电阻C．串联一个50Ω的电阻 D．串联一个4900Ω的电阻4．把小量程的电流表改装成电压表时，下列说法中正确的是（）A．改装的原理是串联的电阻起了分压作用，使允许加在改装后的电压表两端的电压比加在小量程电流表上的电压大了B．改装成电压表后，小量程电流表允许通过的最大电流加大了C．改装成电压表后，小量程电流表的内阻不变D．改装成电压表后，允许通过改装后的电压表的最大电流比小量程电流表的最大电流大5．如图所示，甲、乙两个电路都是由一个灵敏电流表G和一个变阻器R组成的，下列说法正确的是：①甲表是安培表，R增大时量程增大②甲表是安培表,R增大时量程减小③乙表是伏特表，R增大时量程增大④乙表是伏特表，R增大时量程减小．A．①③ B．①④ C．②③ D．②④6．如图所示，其中电流表 A 的量程为 0。

6A, 表盘均匀划分为 30 个小格，每一小格表示 0。

02A；R1的阻值等于电流表内阻的 1/2；R2的阻值等于电流表内阻的2倍，若用电流表A的表盘刻度表示流过接线柱 1 的电流值，则下列分析正确的是：A．将接线柱 1、2 接入电路时,每一小格表示 0。

04AB．将接线柱 1、2 接入电路时,每一小格表示 0。

专题25 电流表和电压表的改装➢ 知识点剖析1.小量程的电流表G （表头）表头的三个主要参数①内阻R g ：小量程电流表G 的电阻；②满偏电流I g ：小量程电流表G 指针偏转到最大刻度时的电流； ③满偏电压U g ：小量程电流表G 通过满偏电流时，加在它两端的电压；根据部分电路欧姆定律可知，满偏电流I g 、内阻R g 、满偏电压U g 满足关系：U g =I g R g 注意：灵敏电流计的满偏电流I g 、满偏电压U g 一般比较小，若通过电流计的电流大于Ig ，电流表会被烧坏2.小量程电流表改装成电压表或大量程电流表（1）将满偏电压为U g 、内阻为R g 的小量程电流表改装成量程为U 的电压表，需要串联一个电阻。

（2）将满偏电流为I g 、内阻为R g 的小量程电流表改装成量程为I 的电流表，需要并联一个电阻。

（3）小量程电流表改装成电压表或大量程电流表的比较：改装成电压表改装成电流表内部电路作用 分压分流改装时需要串联或并联的电阻的阻值 ()g g U I R R =+ggUR R I =- ()'g g g I R I I R =-'g g g I R R I I =- 电表的总内阻V g R R R =+''g A gR R R R R =+注意：关于电表改装的几点说明1.电表改装实际上是串、并联电路中电流、电压的计算问题，只要把表头看成一个电阻R g即可。

2.无论表头改装成电压表还是电流表，它的三个参量U g、I g、R g是不变的。

3.改装后的电压表量程越大，则内阻越大；改装后的电流表量程越大，则内阻越小。

➢例题赏析1．如图所示是汽车油量表工作原理的示意图，图中油量表实质是一个电流表，当油量减少时电路中R接入电路的电阻______，油量表的示数______（填“变大”、“变小”或“不变”）。

【答案】变大变小【解析】[1][2]由图可知，当油量减少时，浮标下降，浮标推动指针上移，滑动变阻器R连入电路的电阻变大，根据UIR=可知，电路中的电流变小，即油量表的示数变小。

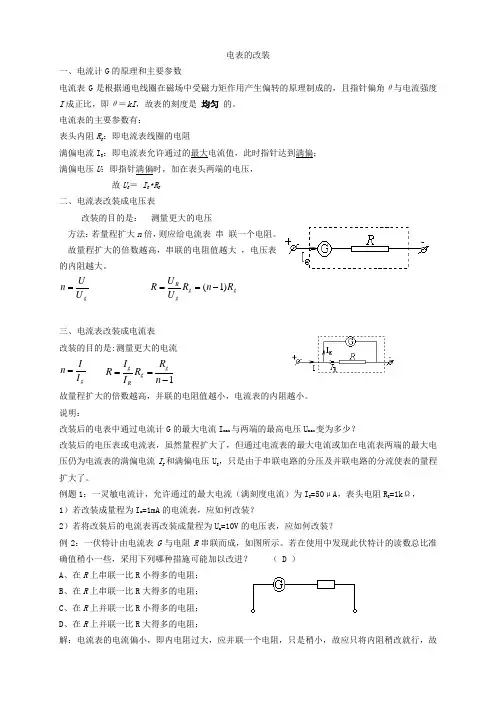

电流表 电压表的改装一、电流计的原理和主要参数①电流计是根据通电线圈在磁场中受磁力矩作用发生偏转的原理制成的，且指针偏角θ与电流强度I 成正比，即θ＝kI ，故表的刻度是均匀的。

②电流计的主要参数有——表头内阻R g ：即电流表线圈的电阻；满偏电流I g ：即电流计允许通过的最大电流值，此时指针达到满偏；满偏电压U g ：即指针满偏时，加在表头两端的电压，故U g ＝I g R g二、电压表和电流表的改装原理改装后的电压表或电流表，虽然量程扩大了，但通过电流计的最大电流或加在电流表两端的最大电压仍为电流计的满偏电流I g 和满偏电压U g ，只是由于G 改装成电流表 G 改装成电压表原理图原理 并联分流 串联分压 串联（并联）的电阻IgRg ＝(I －Ig)R故1I -I I gg -==n R R R g g 并U ＝Ig(Rg ＋R)故g g R n R R )1(I Ug-=-=串改装后电表总内阻n R R g=总,量程扩大的倍数越高，并联阻值越小。

g nR R =总,量程扩大的倍数越高，串联的电阻值越大。

1、如图所示的甲、乙两个电路，都是由一个灵敏电流计G 和一个变阻器R 组成，它们中一个是测电压的电压表，另一个是测电流的电流表，那么以下结论中正确的是( )A ．甲表是电流表，R 增大时量程增大B ．甲表是电流表，R 增大时量程减小C ．乙表是电压表，R 增大时量程减小D ．上述说法都不对2、（多选）如图所示，四个相同的表头分别改装成两个电流表和两个电压表。

电流表A1的量程大于A2的量程，电压表V1的量程大于V2的量程，把它们按如图所示接入电路，则( )A．电流表A1的读数大于电流表A2的读数B．电流表A1的偏转角小于电流表A2的偏转角C．电压表V1的读数等于电压表V2的读数D．电压表V1的偏转角等于电压表V2的偏转角3、如图是有两个量程的电压表，当使用a、b两个端点时，量程为0～10 V，当使用a、c两个端点时，量程为0～100 V．已知电流表的内阻Rg 为500 Ω，满偏电流Ig为1 mA，则电阻R1、R2的值( )A．9500Ω；90000ΩB．90000Ω；9500ΩC．9500Ω；9000ΩD．9000Ω；9500Ω4、有一只满偏电流I g＝5 mA、内阻R g＝400 Ω的电流表G。

1把电流表改装成电压表（高考物理电学实验）组卷老师：莫老师评卷人得分一．实验题（共32小题）1．某同学为了将一量程为3V的电压表改装成可测量电阻的仪表﹣欧姆表（1）先用如图a所示电路测量该电压表的内阻，图中电源内阻可忽略不计，闭合开关，将电阻箱阻值调到3kΩ时，电压表恰好满偏；将电阻箱阻值调到12kΩ时，电压表指针指在如图b所示位置，则电压表的读数为V．由以上数据可得电压表的内阻R V=kΩ；（2）将图a的电路稍作改变，在电压表两端接上两个表笔，就改装成了一个可测量电阻的简易欧姆表，如图c所示，为将表盘的电压刻度转换为电阻刻度，进行了如下操作：将两表笔断开，闭合开关，调节电阻箱，使指针指在“3.0V”处，此处刻度应标阻值为（填“0”或“∞”）；再保持电阻箱阻值不变，在两表笔间接不同阻值的已知电阻找出对应的电压刻度，则“1V”处对应的电阻刻度为kΩ；（3）若该欧姆表使用一段时间后，电池内阻不能忽略且变大，电动势不变，但将两表笔断开时调节电阻箱，指针仍能满偏，按正确使用方法再进行测量，其测量结果将A．偏大B．偏小C．不变D．无法确定。

2．某同学试着把电流表改装成能够测量导体电阻的欧姆表．在实验室他找了一节干电池（电动势E=1.5V、内阻r=2.5Ω），待改装的电流表满偏电流I g=5mA、内阻R g=17.5Ω．该同学设计了如图所示的电路图，A、B为接线柱，R为滑动变阻器．（1）使用改装好的欧姆表测量导体电阻前应该进行“欧姆调零”，此时应调节滑动变阻器R的阻值为Ω．（2）欧姆调零后，发现在A、B间接入阻值不同的电阻时，电流表读数不同．若在电流表刻度线上直接标注相应电阻，则可直接读出A、B间接入的电阻，电流表就改装成了一块能够测量导体电阻的欧姆表．电流表“3.0mA”刻度线标为Ω；为了操作方便，在A、B处用红、黑表笔接出，其中红表笔应接在（填“A”或“B”）处．3．某同学欲将量程为200μA的电流表改装成电压表，他采用如图所示的实验电路测量该电流表的内阻，根据实验电路，请回答下列问题．①有如下的主要实验器材供选择：A．电阻箱（阻值范围0﹣999.9Ω）B．电阻箱（阻值范围0﹣99999.9Ω）C．电源（电动势6.0V，内阻0.30Ω）D．电源（电动势12V，内阻0.60Ω）E．电源（电动势50V，内阻2.0Ω）为减小实验误差，可变电阻R1应选择，电源应选择．（填字母代号）②该同学主要实验步骤依次是：A．按电路图连接好电路，并使两个开关处于断开状态；B．将R1的阻值调到最大；C．闭合S1；D．调节R1的阻值，使电流表的指针偏转到满刻度；E．闭合S2；F．调节R1和R2的阻值，使电流表的指针偏转到满刻度的一半；G．记下R2的阻值．上述实验步骤中，错误的步骤是．（填字母代号）③如果按正确步骤测得电流表的内阻为190Ω，要将此表改装成量程为2.0V的电压表V，应选一个阻值为Ω的电阻与电流表串联．④用标准的电压表对改装的电压表进行校准，发现测量同一电压值时，改装电压表的示数比标准表的示数小，则应该适当地将与电流表串联的电阻调一些．（选填“大”或“小”）4．某同学欲将量程为200μA的电流表G改装成电压表①该同学首先采用如图所示的实验电路测量该电流表的内阻R g，图中R1、R2为电阻箱．他按电路图连接好电路，将R1的阻值调到最大，断开开关S2，闭合开关S1后，调节R1的阻值，使电流表的指针偏转到满刻度，接下来他应该正确操作的步骤是（选填下列步骤前的字母代号），最后记下R2的阻值；A．闭合S2，调节R1和R2的阻值，使电流表的指针偏转到满刻度的一半B．闭合S2，保持R1不变，调节R2的阻值，使电流表的指针偏转到满刻度的一半②如果按正确操作步骤测得R2的阻值为120Ω，则认为R g的阻值大小为（选填字母代号）；A.60ΩB.120ΩC.240ΩD.360Ω③如果该同学在调节R1使电流表满偏过程中，发现电流表指针满偏时，R1的接入阻值不到其总阻值的二分之一．为了减小实验误差，该同学可以采取下列措施中的（选填字母代号）；A．将R2换成一个最大阻值更大的电阻箱B．将R1换成一个最大阻值为现在二分之一的电阻箱C．将电源换成一个电动势为现在电源两倍、内阻可以忽略的电源D．将电源换成一个电动势为现在电源二分之一、内阻可以忽略的电源④利用上述方法测量出的电流表内阻值（选填大于或小于）该电流表内阻的真实值⑤依据以上的测量数据可知，若把该电流表改装成量程为3V的电压表，需与该表（选填串或并）联一个阻值为Ω的定值电阻．5．某物理兴趣小组的同学利用实验室提供的器材组装了一个“欧姆表”，并用其测量一个未知电阻的阻值，实验室提供的器材如下：A．新的干电池一节：电动势为1.5V，其内阻可忽略；B．灵敏电流计一个：量程为0～1mA，内阻20Ω；C．可变电阻P：阻值范围为100～2500Ω；D．红、黑表笔各一个；E．待测电阻一只．（1）请在如图虚线框内补全所需的器材．（2）测量电阻前，先进行欧姆调零．将可变电阻P的阻值调节为R=，此时电流计指针指到．（3）把待测电阻接入两表笔间，指针正好指在0.6mA刻度处，则该电阻的阻值为．6．某同学将一个内阻Rg=30Ω，满偏电流Ig=1mA 的电流表改装成量程为0〜3V 的电压表，需要（填“串联”或“并联“）一个阻值为Ω的电阻．现利用该电压表测量电压，指针如图所示，则其示数为V．7．如图1，图中虚线框内是由表头G改装成的一个电流表和一个电压表的电路，其中接a、b时为电流表，接a、c时为电压表．已知表头的满偏电流为2mA，内阻阻值范围为180﹣200Ω，定值电阻R1=50，R2=1460Ω，为确定改装后电流表和电压表的量程，实验小组将a、b两个接线柱接入如图所示的电路中，来测量表头G的内阻；（1）实验室里，电流表A和滑动变阻器R均有两种规格：电流表：a．0～10mA b．0～600mA滑动变阻器：a．0～20Ω．0～1000Ω则电流表应选，滑动变阻器应选；（选填字母代号）（2）将选择的器材接入电路；①依照图1电路图，在图2上画出连线，补充完整实物图；②闭合S，以I1表示电流表A的示数，I2表示表头G的示数，多次调整滑动变阻器，测量多组，I l、I2数据（单位均为mA），某同学以I l为纵轴，I2为横轴，画出I l﹣I2图线为一条过原点的倾斜直线，该同学求出了图线的斜率k=5，则表头内阻R g=Ω，由表头G改装后的电流表量程为mA，电压表量程为V．8．实验室有下列器材：A．灵敏电流计G（0～5mA，内阻约为50Ω）；B．电压表V（0～3V，内阻约为10kΩ）；C．电阻箱R1（0～999.9Ω）；D．滑动变阻器R2（0～100Ω，1.5A）；E．旧电池2节；F．导线开关若干．（1）某实验小组要测量两节干电池组的电动势和内阻，实验室提供的器材只能怪，由于灵敏电流计的量程太小，为了对灵敏电流计进行改装，需先测量灵敏电流计的内阻，测量电路如图甲所示，调节R2的阻值得到电压表示数为1.50V，灵敏电流计示数为 3.00mA，电阻箱接入电阻为455.0Ω，则灵敏电流计内阻为Ω（保留一位小数）．（2）为将灵敏电流计的量程扩大为50mA，该实验小组将电阻箱与灵敏电流计并联，则应将电阻箱R1的阻值调为Ω（保留一位小数）．（3）根据图乙电路测得的数据作出U﹣I G（I G为灵敏电流计的示数）图象如图丙所示，则该干电池组的电动势E=V、内阻r=Ω（保留三位有效数字）9．某同学改装和校准电压表的电路图如图所示，图中虚线框内是电压表的改装电路。

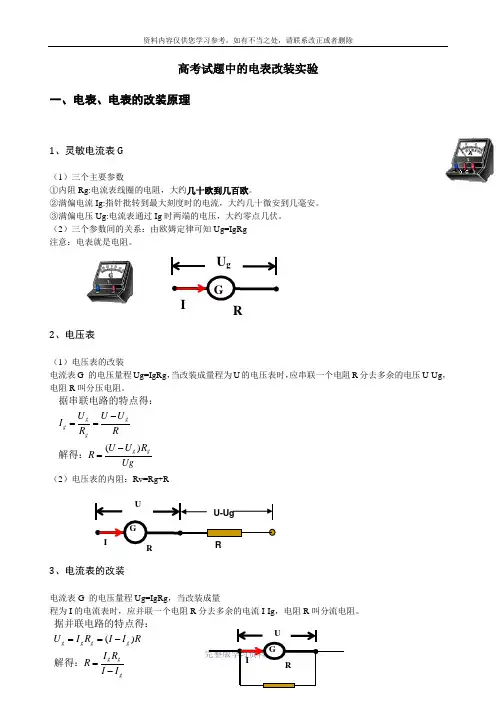

高考试题中的电表改装实验一、电表、电表的改装原理1、灵敏电流表G（1）三个主要参数①内阻Rg:电流表线圈的电阻，大约几十欧到几百欧。

②满偏电流Ig:指针批转到最大刻度时的电流，大约几十微安到几毫安。

③满偏电压Ug:电流表通过Ig 时两端的电压，大约零点几伏。

（2）三个参数间的关系：由欧姆定律可知Ug=IgRg 注意：电表就是电阻。

2、电压表（1）电压表的改装电流表G 的电压量程Ug=IgRg ，当改装成量程为U 的电压表时，应串联一个电阻R 分去多余的电压U-Ug ，电阻R 叫分压电阻。

（2）电压表的内阻：Rv=Rg+R3、电流表的改装电流表G 的电压量程Ug=IgRg ，当改装成量程为I 的电流表时，应并联一个电阻R 分去多余的电流I-Ig ，电阻R 叫分流电阻。

()g gg g g gU U U I R RU U R R Ug -==-=据串联电路的特点得：解得：G RI U g U G RI gU-Ug R()g g g gU I R I I R ==-据并联电路的特点得：U（2）电流表的内阻：R A =Rg ×R/(R+Rg)4、电流表改装成欧姆表①原理：闭合电路的欧姆定律②如图1所示，当红、黑表笔短接时，调节R ，使电流表的指针达到满偏电流，此时指针所指表盘上满刻度处对应两表笔间电阻为零。

这时有：③当两表笔间接入电阻Rx 时，电流表的电流为：当Rx 改变时，Ix随着改变，将电流表表盘上Ix 处表上对应的Rx 值，就构成了欧姆表。

④中值电阻：欧姆表的内阻即为中值电阻R 中＝R 内＝R+Rg+r 因Ix 与Rx 不是线性关系，欧姆表表盘刻度不均匀。

二、滑动变阻器的两种接法1、限流接法如图2所示。

用电器Rx 的电压调节范围：电路消耗的总功率为：EI限流接法的选用原则：①测量时电路中的电流或电压没有要求从零开始连续调节， 只在小范围内变化，且待测电阻Rx 与R 接近时。

②电源的放电电流或滑动变阻器的额定电流太小，不能满足分压接法的要求时。

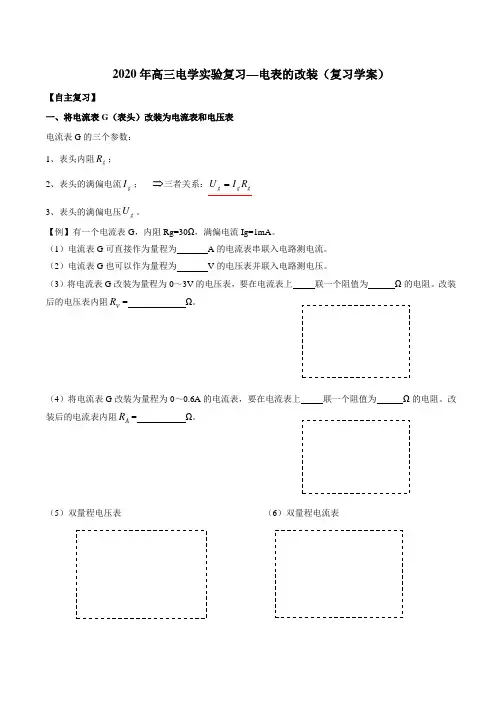

2020年高三电学实验复习—电表的改装（复习学案）【自主复习】一、将电流表G （表头）改装为电流表和电压表电流表G 的三个参数：1、表头内阻g R ；2、表头的满偏电流g I ； ⇒三者关系：g g g R I U =3、表头的满偏电压g U 。

【例】有一个电流表G ，内阻Rg=30Ω，满偏电流Ig=1mA 。

（1）电流表G 可直接作为量程为 A 的电流表串联入电路测电流。

（2）电流表G 也可以作为量程为 V 的电压表并联入电路测电压。

（3）将电流表G 改装为量程为0～3V 的电压表，要在电流表上 联一个阻值为 Ω的电阻。

改装后的电压表内阻V R = Ω。

（4）将电流表G 改装为量程为0～0.6A 的电流表，要在电流表上 联一个阻值为 Ω的电阻。

改装后的电流表内阻A R = Ω。

（5）双量程电压表 （6）双量程电流表二、对电流表和电压表的进一步认识1、理想电表模型：电压表内阻 无限大 ，可视为 断路 ；电流表内阻 为零 ，可视为短路。

因此，对于理想电表，其内阻对电路的影响 可忽略不计 ，这时它只负责 读数 。

2、实际电表：（1）实际电表是以 灵敏电流表G （表头） 为核心的电阻系统。

（2）表头的核心部件是一个有一定电阻值的线圈，在电路中相当于一个 定值电阻（g R ） 。

表头串联一个定值电阻即为 电压表 ，表头并联一个定值电阻为 电流表 。

（3）实际电表在电路中有双层角色：一，实际电表就是一个 电表 ，能显示自身两端的电压或通过自身的电流；二，实际电表又是一个 电阻 ，遵守欧姆定律，分析电路时不可忽略。

（4）实际电表和理想电表在电路中的不同角色。

【自我测试】 1、有个电流计，内阻R g =300Ω，满偏电流I g =1mA ，要把它改装成一个量程为3V 的电压表，需要给它（ ） A ．并联一个0.1Ω的电阻B ．串联一个0.1Ω的电阻C ．并联一个2.7K Ω的电阻D ．串联一个2.7K Ω的电阻【答案】D2、已知G 表的内阻为100Ω，满偏电流为300μA ，若用此表头改装成0.6A 量程的电流表，则（ ） A ．串联一个199900Ω电阻B ．串联一个0.05Ω电阻C ．并联一个199900Ω电阻D ．并联一个0.05Ω电阻【答案】D3、一个电流表的满偏电流为I g ，内阻为R g ，现在要改装成电压表，使它的量程扩大为原来的n 倍，则在电流表上（ ）R x R xAA ．串联一个nR g 的电阻B ．串联一个R g n的电阻 C ．串联一个(n －1)R g 的电阻 D ．串联一个(n ＋1)R g 的电阻【答案】C4、如图所示，甲、乙两个电路都是由一个灵敏电流表G 和一个变阻器R 组成，下列说法正确的是（ ） ①甲表是电流表，R 增大时量程增大②甲表是电流表，R 增大时量程减小③乙表是电压表，R 增大时量程增大④乙表是电压表，R 增大时量程减小A ．①③B ．①④C ．②③D ．②④【答案】C5、用甲、乙两个完全相同的电流表表头改装成量程分别为5 V 和10 V 的电压表，串联后测量12 V 的电压，则（ ）A ．两表的电压示数相同，均为6 VB ．两表头的指针偏角相同C ．两表头的指针偏角不相同D ．两表的电压示数不同【答案】BD6、某同学在做用伏安法测电阻的实验中不慎将电流表与电压表的位置互换了，如图所示，则下列说法中正确的是（ ）A ．电流表将烧坏B ．电压表可能烧坏C ．电流表、电压表均烧坏D ．电流表、电压表均不会烧坏【答案】D7、如图所示是双量程电压表的电路图，已知电流表满偏电流I g =1mA ，电阻R 1=4.5kΩ，R 2=20kΩ，当使用a 、b 两个端点时，量程为0~5V ，则使用a 、c 两个端点时的量程是（ ）A ．0~10VB ．0~15VC ．0~20VD ．0~25V【答案】D8、有一满偏电流Ig=5mA，内阻Rg=400Ω的电流表G，若把它改装成量程为10V的电压表，应联一个Ω的电阻，改装后电压表的内阻为Ω；若把它改装成量程为3A的电流表，应联一个Ω的电阻，改装后电流表的内阻为Ω。

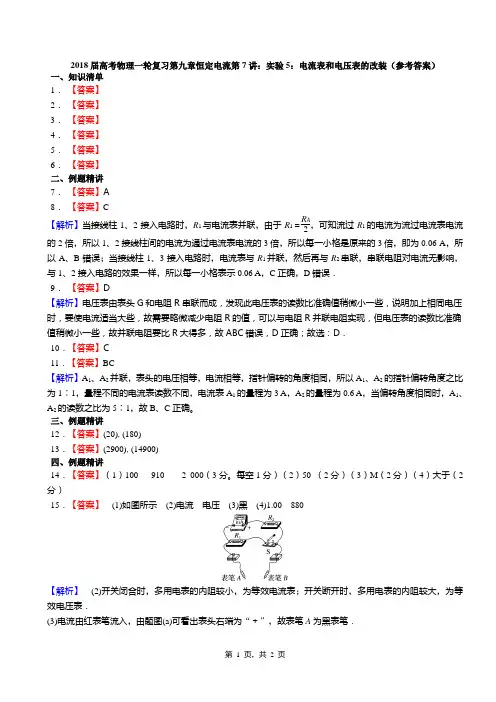

2018届高考物理一轮复习第九章恒定电流第7讲：实验5：电流表和电压表的改装（参考答案）一、知识清单1．【答案】2．【答案】3．【答案】4．【答案】5．【答案】6．【答案】二、例题精讲7．【答案】A8．【答案】C的电流为流过电流表电流【解析】当接线柱1、2接入电路时，R1与电流表并联，由于R1＝R A2，可知流过R1的2倍，所以1、2接线柱间的电流为通过电流表电流的3倍，所以每一小格是原来的3倍，即为0.06 A，所以A、B错误；当接线柱1、3接入电路时，电流表与R1并联，然后再与R2串联，串联电阻对电流无影响，与1、2接入电路的效果一样，所以每一小格表示0.06 A，C正确，D错误．9．【答案】D【解析】电压表由表头G和电阻R串联而成，发现此电压表的读数比准确值稍微小一些，说明加上相同电压时，要使电流适当大些，故需要略微减少电阻R的值，可以与电阻R并联电阻实现，但电压表的读数比准确值稍微小一些，故并联电阻要比R大得多，故ABC错误，D正确；故选：D．10．【答案】C11．【答案】BC【解析】A1、A2并联，表头的电压相等，电流相等，指针偏转的角度相同，所以A1、A2的指针偏转角度之比为1∶1，量程不同的电流表读数不同，电流表A1的量程为3 A，A2的量程为0.6 A，当偏转角度相同时，A1、A2的读数之比为5∶1，故B、C正确。

三、例题精讲12．【答案】(20),(180)13．【答案】(2900),(14900)四、例题精讲14．【答案】（1）100 910 2 000（3分。

每空1分）（2）50 （2分）（3）M（2分）（4）大于（2分）15．【答案】(1)如图所示(2)电流电压(3)黑(4)1.00880【解析】(2)开关闭合时，多用电表的内阻较小，为等效电流表；开关断开时，多用电表的内阻较大，为等效电压表．(3)电流由红表笔流入，由题图(a)可看出表头右端为“＋”，故表笔A为黑表笔．(4)设表头的内阻为r ，满偏电流为I g ，由欧姆定律可知I g (R 2＋r )＝1 V ，I g (R 2＋r )＝(1 A －I g )R 1，解得R 1＝1.00 Ω，R 2＝880 Ω.五、自我检测16．【答案】 (1)15 Ω 35 Ω (2)300 3 000 (3)c 见解析【解析】 (1)定值电阻和毫安表表头是并联关系，电压相等，电流和电阻成反比。

改装电流表和电压表改装公式
小量程的电流表（表头）
在电压表和电流表的结构中，都有一个小量程的电流表，也叫表头，表头中有线圈和指针，表头一般用G表示。

1、表头的工作原理：通过线圈在磁场力的作用下，带动指针偏转，并且指针偏转的角度与电流的大小成正比。

2、表头的参数：表头的内阻Rg，满偏电流Ig，当电流达到满偏时的电压叫做满偏电压Ug=IgRg。

电压表的改装
1、改装电路：电压表实质上是由表头和一个电阻R串联组成的电表。

如下图虚线内为电压表的结构。

2、原理：设表头的内阻Rg，满偏电流Ig，满偏电压Ug，改装以后的量程为U。

由欧姆定律：Ug/Rg=U/(Rg+R)
可得：U=(R+Rg)Ug/Rg，可知改装后的U与Ug成正比，改装后的电压表上的刻度是均匀的。

电流表的改装
1、改装电路：电流表实质上是由表头和一个电阻R并联组成的电表。

如下图虚线内为电流表的结构。

2、原理：设表头的内阻Rg，满偏电流Ig，满偏电压Ug，改装以后的量程为I。

由欧姆定律：IgRg=（I—Ig）R
可得：I=(R+Rg)Ig/R，可知改装后的I与Ig成正比，改装后的电流表上的刻度是均匀的。

电表的改装1．电流表的内阻是R g =200Ω，满刻度电流值是I g =500微安培，现欲把这电流表改装成量程为1．0V 的电压表，正确的方法是 [ ]A ．应串联一个0.1Ω的电阻B ．应并联一个0.1Ω的电阻C ．应串联一个1800Ω的电阻D ．应并联一个1800Ω的电阻2.(2011年临沂高二检测)磁电式电流表(表头)最基本的组成部分是磁铁和放在磁铁两极之间的线圈，由于线圈的导线很细，允许通过的电流很弱，所以在使用时还要扩大量程．已知某一表头G ，内阻R g ＝30 Ω，满偏电流I g ＝5 mA ，要将它改装为量程为0～3 A 的电流表，所做的操作是( )A ．串联一个570 Ω的电阻B ．并联一个570 Ω的电阻C ．串联一个0.05 Ω的电阻D ．并联一个0.05 Ω的电阻3．如图2－4－17所示，甲、乙两个电路，都是由一个灵敏电流表G 和一个变阻器R 组成，下列说法正确的是( )A ．甲表是电流表，R 增大时量程增大B ．甲表是电流表，R 增大时量程减小C ．乙表是电压表，R 增大时量程增大D ．乙表是电压表，R 增大时量程减小4．用两只完全相同的电流表分别改装成一只电流表和一只电压表．将它们串联起来接入电路中，如图2－4－21所示，此时( )A ．两只电表的指针偏转角相同B ．两只电表的指针都不偏转C ．电流表指针的偏转角小于电压表指针的偏转角D ．电流表指针的偏转角大于电压表指针的偏转角5.(2011年黄冈高二检测)已知电流表的内阻R g ＝120 Ω，满偏电流I g ＝3 mA ，要把它改装成量程是6 V 的电压表，应串联多大的电阻？要把它改装成量程是3 A 的电流表，应并联多大的电阻？6、用相同的灵敏电流计改装成量程为3V 和15V 两个电压表，将它们串联接人电路中，指针偏角之比为______，读数之比________。

用相同电流计改装成0.6A 和3A 的两个电流表将它们并联接入电路中，指针偏角之比_______，读数之比_________．7.一只电流表，并联0.01Ω的电阻后，串联到电路中去，指针所示0.4A ，并联到0.02Ω的电阻后串联到同一电路中去（电流不变），指针指示0.6A 。

电学实验专题1：电表改装1．电压表与电流表改装对比改装成电压表 改装成电流表 原理串联分压并联分流改装电路连接电阻大小 R 串＝U RU g R g ＝(n －1)R gR 并＝I g I R R g ＝R gn －1与扩程倍数n 的关系串联的电阻是原电表内阻的n－1倍并联的电阻是原电表内阻的1/(n－1)校准电路2.双量程电压表与电流表的原理(1)双量程电压表 如图1所示，对于量程U 1，由U 1I g ＝R g ＋R 1可得：R 1＝U 1I g－R g ； 对于量程U 2，由U 2I g ＝R g ＋R 1＋R 2可得：R 2＝U 2I g－R g －R 1， 结合上述方程可得：R 2＝U 2－U 1I g. (2)双量程电流表 如图2所示，对于量程I 1，电阻R 1、R 2串联而后与电流表并联， 可得：I 1－I g I g ＝R gR 1＋R 2； 对于量程I 2，电流表先与R 2串联，而后与R 1并联， 可得：I 2－I g I g ＝R 2＋R gR 1；结合上述两方程可得：R1＝I1I g R gI2（I1－I g）；R2＝（I2－I1）I g R gI2（I1－I g）.例(2016·海南)某同学改装和校准电压表的电路图如图所示，图中虚线框内是电压表的改装电路．(1)已知表头G满偏电流为100 μA，表头上标记的内阻值为900 Ω.R1、R2和R3是定值电阻．利用R1和表头构成量程为1 mA的电流表，然后再将其改装为两个量程的电压表．若使用a、b两个接线柱，电压表的量程为1 V；若使用a、c两个接线柱，电压表的量程为3 V．则根据题给条件，定值电阻的阻值应选R1＝________ Ω，R2＝________ Ω，R3＝________ Ω.(2)用量程为3 V，内阻为2 500 Ω的标准电压表对改装表3 V挡的不同刻度进行校准．所用电池的电动势E为5 V；滑动变阻器R有两种规格，最大阻值分别为50 Ω和5 kΩ.为了方便实验中调节电压，图中R应选用最大阻值为________ Ω的滑动变阻器．(3)校准时，在闭合开关S前，滑动变阻器的滑动端P应靠近________(填“M”或“N”)端．(4)若由于表头G上标记的内阻值不准，造成改装后电压表的读数比标准电压表的读数偏小，则表头G内阻的真实值________(填“大于”或“小于”)900 Ω.【答案】(1)100910 2 000(2)50(3)M(4)大于【解析】(1)根据题意，R1与表头G构成量程为1 mA的电流表，则：I g R g＝(I－I g)R1，整理：R1＝100 Ω；若使用a、b两个接线柱，电压表的量程为 1 V，则R2＝U ab－I g R gI＝1－0.091×10－3Ω＝910 Ω；若使用a、c两个接线柱，电压表的量程为 3 V，则R3＝U ac－I g R g－IR2I＝3－0.09－1×10－3×9101×10－3Ω＝2 000 Ω.(2)电压表与之并联之后，电阻小于2 500 Ω，对于分压式电路，要求滑动变阻器的最大阻值远小于并联部分，同时还要便于调节，故滑动变阻器选择小电阻，即选择50 Ω的电阻．(3)在闭合开关S前，滑动变阻器的滑动端P应靠近M端，这样把并联部分电路短路，起到一种保护作用．(4)造成改装后电压表的读数比标准电压表的读数偏小，说明通过表头G的电流偏小，则实际其电阻偏大，故其实际阻值大于900 Ω.1．(2018·课标全国Ⅱ)某同学组装一个多用电表，可选用的器材有：微安表头(量程100 μA，内阻900 Ω)；电阻箱R1(阻值范围0～999.9 Ω)；电阻箱R2(阻值范围0～99 999.9 Ω)；导线若干．要求利用所给器材先组装一个量程为1 mA的直流电流表，在此基础上再将它改装成量程为3 V的直流电压表．组装好的多用电表有电流1 mA 和电压3 V两挡．回答下列问题：(1)在虚线框内画出电路图并标出R1和R2，其中*为公共接线柱，a和b分別是电流挡和电压挡的接线柱．(2)电阻箱的阻值应取R1＝________ Ω，R2＝________ Ω(保留到个位)答案 (1)如解析图所示 (2)100；2 910解析 (1)微安表并联一个小电阻改装成大量程的电流表，串联一个大电阻改装成大量程的电压表．改装图如图所示：(2)当接o 、a 接线柱时当电流表用， 根据并联电路特点得：I g R g ＝(I －I g )R 1代入数据解得：R 1＝I g R gI －I g ＝100×10－6×9001×10－3－100×10－6 Ω＝100 Ω当接o 、b 接线柱时当电压表用， 根据串联电路的特点得：I g R g ＋IR 2＝U解得：R 2＝U －I g R g I ＝3－100×10－6×9001×10－3Ω＝2 910 Ω.1.将满偏电流300μA g I =、内阻未知的电流表G 改装成电压表(1)利用如图所示的电路测量电流表G 的内阻(图中电源的电动势4V E =)：先闭合1S ,调节R ,使电流表指针偏转到满刻度；再闭合2S ,保持R 不变,调节'R ,使电流表指针偏转到满刻度的2/3,读出此时'R 的阻值为200Ω,则电流表内阻的测量值g R =________Ω。

实验专题（二）电表的改装、多用电表的使用、测定电池的电动势和内阻一、电压表和电流表的改装1.一量程为100 μA 的电流表，内阻为100 Ω，表盘刻度均匀，现串联一个9 900 Ω的电阻将它改装成电压表，则该电压表的量程为______ V.用它来测量电压时，表盘指针位置如图所示，此时电压表的读数大小为______ V.2.把表头G 改装成大量程电流表时，下列说法正确的是( )A.改装原理为并联电阻能增大通过G 的电流B.改装成电流表后，表头G 本身允许通过的最大电流并不改变C.改装后，表头G 自身的电阻减小了D.改装后使用时，表头G 本身的参量都不改变，整个并联电路允许通过的电流增大了3.在右图电路中，小量程电流表G 的内阻R g ＝100 Ω，满偏电流I g ＝1 mA ，R 1＝900 Ω，R 2＝100999Ω.(1)当S 1和S 2均断开时，改装成的表是什么表？量程为多大？(2)S 1和S 2均闭合时，改装成的表是什么表？量程为多大？4.如图所示电路，将两个相同的电流计分别改装成电流表A 1(0～3 A)和电流表A 2(0～0.6 A)，把这两个电流表并联接入电路中测量电流.则下列正确的是( )A.A 1的指针半偏时，A 2的指针也半偏B.A 1的指针还没有满偏，A 2的指针已经满偏C.A 1的读数为1 A 时，A 2的读数为0.6 AD.A 1的读数为1 A 时，干路中的电流为1.2 A二、多用电表的使用1、多用电表测电压、电流、定值电阻（原理、步骤、读数）5.关于多用电表表盘上的刻度线，下列说法中正确的是( )A.直流电流刻度线和直流电压刻度线都是均匀的，可以共用一个刻度线B.电阻刻度是不均匀的C.电阻刻度上的零刻度与直流电流的最大刻度相对应D.电阻刻度上的零刻度与直流电流的最大刻度不对应6、用如图所示的多用电表测量电阻，要用到选择开关K 和两个部件S 、T.请根据下列步骤完成电阻测量.(1)旋动部件________，使指针对准电流的“0”刻线. (2)将K 旋转到欧姆挡“×100”的位置. (3)将插入“＋”、“－”插孔的两表笔短接，旋动部件________________，使指针对准电阻的__________(选填“0刻线”或“∞刻线”).(4)将两表笔分别与待测电阻相接，发现指针偏转角度过小.为了得到比较准确的测量结果，请从下列选项中挑出合理的步骤，并按________的顺序进行操作，再完成读数测量.A.将K 旋转到电阻挡“×1 k ”的位置；B.将K 旋转到电阻挡“×10”的位置；C.将两表笔分别与被测电阻的两根引线相接；D.将两表笔短接，旋动合适部件，对电表进行校准7.用多用电表的欧姆挡测量一未知电阻的阻值，若将选择倍率的旋钮拨至“×100”的欧姆挡时，测量时指针停在刻度盘0 Ω附近处，为了提高测量的精确度，有下列可供选择的步骤： A.将两根表笔短接B.将选择开关拨至“×1 k ”欧姆挡C.将选择开关拨至“×10”欧姆挡D.将两根表笔分别接触待测电阻的两端，记下读数E.调节欧姆调零旋钮电阻，使指针停在0 Ω刻度线上F.将选择开关拨至交流电压最高挡上将上述步骤中必要的步骤选出来，这些必要步骤的合理顺序是______________________(填写步骤的代号)；若操作正确，上述D 步骤中，指针偏转情况如图所示，则此未知电阻的阻值是R x ＝_______________.8.如图所示为多用电表的刻度盘.若选用倍率为“×100”的欧姆挡测电阻时，表针指示如图所示，则：(1)所测电阻的阻值为________ Ω；如果要用此多用电表测量一个阻值约为2.0×104Ω的电阻，为了使测量结果比较精确，应选用的欧姆挡是________(选填“×10”、“×100”或“×1 k”).(2)用此多用电表进行测量，当选用量程为50 mA的直流电流挡测量电流时，表针指于图示位置，则所测电流为________ mA；当选用量程为250 mA的直流电流挡测量电流时，表针指于图示位置，则所测电流为________ mA.(3)当选用量程为10 V的直流电压挡测量直流电压时，表针也指于图示位置，则所测电压为________ V.9.在练习使用多用电表的实验中(1)某同学连接的电路如图所示①若旋转选择开关，使尖端对准直流电流挡，此时测得的是通过________的电流；②若断开电路中的电键，旋转选择开关使其尖端对准欧姆挡，此时测得的是__________的电阻；③若旋转选择开关，使尖端对准直流电压挡，闭合电键，并将滑动变阻器的滑片移至最左端，此时测得的是__________两端的电压.(2)在使用多用电表的欧姆挡测量电阻时，若()A.双手捏住两表笔金属杆，测量值将偏大B.测量时发现指针偏离中央刻度过大，则必须减小倍率，重新调零后再进行测量C.选择“×10”倍率测量时发现指针位于20与30正中间，则测量值小于25 ΩD.欧姆表内的电池使用时间太长，虽然完成调零，但测量值将略偏大2、测二极管的正、反向电阻10、某同学用多用电表测量二极管的反向电阻.完成下列测量步骤：(1)检查多用电表的机械零点.(2)将红、黑表笔分别插入正、负插孔，将选择开关拨至欧姆挡适当的量程处.(3)将红、黑表笔___________，进行欧姆调零.(4)测反向电阻时，将___________表笔接二极管正极，将________表笔接二极管负极，读出多用电表示数. (5)为了得到准确的测量结果，应让多用电表指针尽量指向表盘________(填“左侧”、“右侧”或“中央”)，否则，在可能的条件下，应重新选择量程，并重复步骤(3)、(4).(6)测量完成后，将选择开关旋转到____________位置.11.如图所示的电路中，1、2、3、4、5、6为连接点的标号.在开关闭合后，发现小灯泡不亮.现用多用电表检查电路故障，需要检测的有：电源、开关、小灯泡、3根导线以及电路中的各连接点.(1)为了检测小灯泡以及3根导线，在连接点1、2已接好的情况下，应当选用多用电表的________挡.在连接点1、2同时断开的情况下，应当选用多用电表的________挡.(2)在开关闭合情况下，若测得5、6两点间的电压接近电源的电动势，则表明__________________可能有故障.三、测电池电动势和内阻1、伏安法（1）为使电池的路端电压有明显变化，应选取内阻较大的旧干电池和内阻较大的电压表.（2）实验中不能将电流调得过大，且读数要快，读完后立即切断电源，防止干电池因大电流放电时间过长导致内阻r发生明显变化.（3）当干电池的路端电压变化不很明显时，作图象，纵轴单位可取得小一些，且纵轴起点可不从零开始.如图所示，此时图线与纵轴交点仍为电池的电动势E，但图线与横轴交点不再是短路电流，内阻要在直线上取较远的两点用r＝|ΔUΔI|求出.（4）误差分析偶然误差：主要来源于电压表和电流表的读数以及作U－I图象时描点不准确.系统误差：主要原因是电压表的分流作用，使得电流表上读出的数值比流过电源的电流偏小一些.U越大，电流表的读数与总电流的偏差就越大，将测量结果与真实情况在U －I坐标系中表示出来，可以得到E测＜E真，r测＜r真.12.用伏安法测电池的电动势和内阻的实验中，下列说法中错误的是()A.应选用旧的干电池作为被测电源，以使电压表读数变化明显B.应选用内阻较小的电压表和电流表C.移动滑动变阻器的滑片时，不能使滑动变阻器短路造成电流表过载D.使滑动变阻器阻值尽量大一些，测量误差才小13.某同学在用电流表和电压表测定电池的电动势和内阻的实验中，串联了一只2.5 Ω的保护电阻R 0，实验电路如图甲所示.(1)按图甲电路原理图将图乙实物连接起来.(2)该同学顺利完成实验，测出的数据如表所示.请你根据这些数据帮他在图4中画出U －I 图象，并由图象得出电池的电动势E ＝________ V ，内阻r ＝________ Ω.14.在利用伏安法测定电池的电动势和内阻的实验中，某同学的实际连线如图甲所示.(电流表A ：0～0.6～3 A ，电压表V ：0～3～15 V)(1)经仔细检查、诊断知，找出该图中有不太合理的连线编号是____________.(2)若利用改正后的正确的连线图，实验后，测得数据，并画出电源的输出特性图象(U －I 图)如图乙.则该电源的电动势为________，电源内阻为________.2、其它实验方案（1）伏安法： （2）安阻法： （3）伏阻法：15.某研究性学习小组利用如图8甲所示电路测量电池组的电动势E和内阻r.根据实验数据绘出如图乙所示的R －1I图线，其中R 为电阻箱读数，I 为电流表读数，由此可以得到E ＝________，r ＝________.16、某学生用电流表和电压表测干电池的电动势和内阻时，所用滑动变阻器的阻值范围为0～20 Ω，连接电路的实物图如图所示.关于该学生接线的说法正确的是( )A.滑动变阻器不起变阻作用B.电流表接线有误C.电压表量程选用不当D.电压表接线不妥 17.给你一个电压表、一个电阻箱、电键及导线等器材： (1)在虚线框内画出根据闭合电路欧姆定律测定一节旧的干电池的电动势和内阻的实验电路图.(2)在实验过程中，将电阻箱拨到45 Ω时，电压表读数为0.9 V ；若将电阻箱拨到如图1甲所示的位置时，电压表读数如图乙表盘所示.根据以上数据，可以算出该节电池的电动势E ＝______ V ，内阻r ＝________ Ω.18.某中学生课外科技活动小组利用铜片、锌片和家乡盛产的柑橘制作了果汁电池，他们测量这种电池的电动势E 和内阻r ，并探究电极间距对E 和r 的影响.实验器材如图所示.(1) 测量E 和r 的实验方案为：调节滑动变阻器，改变电源两端的电压U 和流过电源的电流I ，依据公式_____________________________________________，利用测量数据作出U －I 图象，得出E 和r .(2)将电压表视为理想表，要求避免电流表分压作用对测量结果的影响，请在图中用笔画线代替导线连接电路.(3)实验中依次减小铜片与锌片的间距，分别得到相应果汁电池的U －I 图象如图中(a )、(b )、(c )、(d )所示，由此可知.在该实验中，随电极间距的减小，电源电动势___________(选填“增大”、“减小”或“不变”)，电源内阻__________(选填“增大”、“减小”或“不变”).1、答案10.8解析2、答案BD 解析把表头G改装成大量程的电流表时，只是并联了一个分流电阻，使整体并联电路允许通过的最大电流增大，但表头的各参量都不变，故B、D对，A、C错.3、答案(1)电压表 1 V(2)电流表 1 A解析(1)S1和S2均断开时，电阻R1与小量程电流表G 串联，可组成较大量程的电压表，电压表的内阻R V＝R g＋R1＝1 000 Ω.所以，电压表两端的电压最高为：U＝I g R V＝0.001×1 000 V＝1 V.即改装成的电压表的量程为1 V.(2)S1和S2均闭合时，电阻R1被短路，电阻R2与小量程电流表G并联，组成较大量程的电流表.当小量程电流表满偏时，通过R2的电流为：IR2＝I g R gR2＝0.001×100100999A＝0.999 A.故改装成的电流表的量程为I＝IR2＋I g＝0.999 A＋0.001 A＝1 A.4、答案AD解析电流表是由电流计并联一个电阻改装而成，两电流表并联，所以两表头也并联，流过两表头的电流相等，A1的指针半偏时，A2的指针也半偏.A正确，B 错误；两电流表的内阻之比为1∶5，则电流之比为5∶1.A1的读数为1 A时，A2的读数为0.2 A，干路中的电流为1.2 A.C错误，D正确.故选A、D.5、答案ABC解析多用电表中，直流电流和直流电压刻度线是均匀的，共用电表的中间刻度线，但电阻刻度不均匀，A、B选项正确；电阻零刻度对应直流电流的最大刻度，即I g，电阻∞刻度对应直流电流的零刻度，故C选项正确，D选项错误.6、答案(1)S(3)T0刻线(4)ADC解析使指针对准电流的“0”刻线，应旋动机械调零部件S；使指针对准电阻的“0”刻线，应旋动欧姆调零部件T；测电阻时若指针偏转角度过小，则待测电阻的阻值很大，根据欧姆表测电阻时指针尽可能接近“中值”的原则知，应先换用较大倍率的挡位，因此步骤A合理；然后，每换一个挡位应重新调零，则选步骤D；最后，测电阻时两表笔的金属部分分别与被测电阻两引线相连，应选步骤C.7、答案CAEDF160 Ω8、答案(1)1.5×103×1 k(2)30.4(30.3～30.5都正确)152(3)6.1解析(1)欧姆表读数：对应最上一行刻度值为15，倍率为“×100”，读数为1.5×103Ω；测2.0×104Ω电阻时应选“×1 k”的欧姆挡.(2)选50 mA直流电流挡，则每一大格表示10 mA，每一小格表示1 mA，测量的精确度为1 mA，应估读到0.1 mA(此时为110估读)，指针对应的读数为30.4 mA；选择量程为250 mA的电流挡，则每一大格表示50 mA，每一小格表示5 mA，测量的精确度为5 mA，应估读到 1 mA(此时为15估读)，指针对应的读数为152 mA.(3)选择10 V电压挡，则每一大格表示2 V，每一小格表示0.2 V，测量的精确度为0.2 V，应估读到0.1 V(此时应为12估读)，指针对应的读数为6.1 V.9、答案(1)①R1②R1和R2串联③R2(或电源的路端电压)(2)D解析(1)①当多用电表选择开关尖端对准直流电流挡时，电流表与R1串联，此时电流表测得的是通过R1的电流.②切断电路，选择开关尖端对准欧姆挡时，测得的是R1和R2串联的总电阻.③选择开关尖端对准直流电压挡，闭合开关，且滑动变阻器的滑片移至最左端时，电阻R1被短路，此时多用电表示数等于电阻R2两端的电压，也等于电源的路端电压.(2)双手捏住两表笔金属杆时，测量值为被测电阻与人体电阻的并联阻值，应偏小，A错误；测量时指针若向左偏离中央刻度过大，应增大倍率，B错误；选择开关对应“×10”倍率时，指针位于20与30正中间时，测量值应小于250 Ω，C错误；电池使用时间太久，电动势减小，电池内阻增大，虽然完成调零，但多用电表的内阻增大，测量相同电阻时，通过的电流减小，多用电表的读数将比真实值偏大，D正确.10、解析用多用电表测二极管的反向电阻，应将黑表笔接二极管的负极.选择欧姆挡位后将红、黑表笔短接进行调零，使指针指在最右端零位.为测量准确应使指针尽量指向表盘的中央.测量完毕后，应将选择开关旋转到OFF挡或交流电压最高挡位置.答案(3)短接(4)红黑(5)中央(6)OFF挡或交流电压最高挡11、答案(1)直流电压欧姆(2)开关或连接点5、6解析(1)当连接点1、2已接好时，电路中已有电压存在，故需用直流电压挡来检测电路.当连接点1、2同时断开时，电路中没有电源提供电压，要检测电路故障，只有通过测各段电路的电阻是否异常，故采用多用电表的欧姆挡.(2)当电路中两点间有电压时，这表明在此两点之外的电路与电源两极是连通的.当测出两点间电压等于电源电压而又确定电路故障是断路引起时，就可以确定断路位置在此两点之间. 12、答案 BD解析 伏安法测电池的电动势和内阻实验中，应选用内阻较大的电压表和内阻较小的电流表，滑动变阻器阻值不能太大，如果太大不便于调节. 13、答案 (1)如图所示 (2)1.50 0.5 如图所示14、答案 (1)③ (2)3 V 2 Ω 15、解析 由欧姆定律有，E ＝I(R ＋r)，R ＝EI －r.由此知图线的斜率为电动势E ，纵轴截距大小为内阻r.E ＝9－23.5－1.0V ＝2.8 V r ＝1 Ω.答案 2.8 V 1 Ω 16、答案 AD解析 在实物连线图中，滑动变阻器的两个固定端接入电路，滑片没有接，所以移动变阻器滑动端时，不会改变接入电路的电阻大小，变阻器不起变阻作用，A 正确；电流表只允许电流从电表的正接线柱流入，从负接线柱流出，图中电流表的正、负接线柱接对了，所以B 错误；图中电源由一节干电池充当，电动势是1.5 V ，所以电压表量程应选用0～3 V ，图中连接是正确的，所以C 错误；图中把电压表直接和电池并联，这样即使将开关断开，电压表仍有示数，即开关不能控制通过电压表的电流，且电流从负接线柱流入，从正接线柱流出，所以电压表的接线不妥，D 正确.17、答案 (1)电路图如图所示(2)1.3 20解析 由E ＝U ＋U R r 得E ＝0.9＋0.945r ，E ＝1＋168r ，得E≈1.3 V ，r ≈20 Ω.18、答案 (1)U ＝E －Ir (2)见解析图 (3)不变 增大 解析 (1)根据闭合电路欧姆定律I ＝ER ＋r得，路端电压U ＝IR ＝E －Ir.(2)根据题目要求，应采用电流表相对于滑动变阻器的内接法，实物连接如图所示.(3)由于U －I 图象的纵截距等于电源的电动势，斜率的绝对值等于电源的内阻，由题图可知，随电极间距的减小，电源电动势不变，内阻增大.。
