整机测试规范试用版文件编号： WJ-YF-TS-011版次：1.0生效日期： 2015-11-15编制部门：测试部编制：审核：批准：此文件仅仅参考使用，不得上传网络，不准做商业用途，违者必究。

硬件部分一、目的本文件目的在于规范测试部整机测试流程。

提高研发产品质量和工作效率，指导规范整机测试工程师制订测试计划、编写测试用例和使用维护测试设备。

二、适用范围本规范适用于所有产品整机测试，包括新产品整机测试、电子物料升级测试、结构升级测试和软件升级整机测试。

三、术语及定义测试计划：描述产品测试努力的目标、范围、方法和焦点的文档。

测试用例：是为某个特殊目标而编制的一组测试输入、执行条件以及预期结果，以便测试产品某个功能是否满足某一特定需求。

测试停止标准：根据产品需求，制定测试停止条件：问题遗留个数、问题严重程度等，为测试工作的结束提供依据。

四、整机功能性测试4.1.1 WIFI信号测试◆测试环境：室外（20-30℃）◆测试数量及状态：2台开机◆测试目的：测试WIFI功能◆测试方法：样机开机启动与测试用手机连接，在室外不同环境下，wifi复杂环境与wifi 干净地方，通过手机测试软件测量，信号值，传输速率,视频流畅度。

2台样机每台样机没种情况下测试20次，并记录下数据。

◆检验标准：距离1-10M，预览视频流畅，回放视频流畅（参考传输速率，）4.1.2 音频测试◆测试环境：室温（20-30℃）◆测试数量及状态：2台开机◆测试目的：麦克风录制音质，喇叭音质都清晰无杂音◆测试方法：1M距离录制人声，喇叭播放声音◆检验标准：样机声音清晰，无破音、杂音、声音小及无声等不良4.1.3 GPS信号测试◆测试环境：室外（20-30℃）◆测试数量及状态：2台开机◆测试目的：测试GPS定位功能◆测试方法：样机与电脑连接，在室外不同环境下，例：高楼下、树下、空旷处等地方，通过电脑测试软件测量其搜星数量，信号值，定位时间。

2台样机每台样机没种情况下测试20次，并记录下数据。

◆检验标准：2分钟内定位成功(参考定位卫星数，时间，信号值，)4.1.4电子狗测试◆测试环境：室外（20-30℃）◆测试数量及状态：2台开机◆测试目的：能准确播放路况，声音清晰◆测试方法：路测，在红绿灯，隧道，超速等仔细听播报◆检验标准：播报声音清晰，准确，无错报，漏报，乱报4.1.5 RTC精度测试◆测试环境：室温（20-30℃）◆测试数量及状态：2台开机◆测试目的：样机时钟精度测试◆测试方法：将样机装上电池，开机后样机连接手机上进行时间同步。

对比标准时间，然后每天同一时刻核对测试样机的时间变换，并做好记录，持续7 天◆判定标准：7 天内与标准时间和相差最大的时刻不超过2S4.1.6 电源测试◆测试环境：室内（20-30℃）◆测试数量及状态：2台开机◆测试目的：电源在过压，短路，反接，通断50次不烧机◆测试方法：接入5V，通断电50次，机器正常开关机，接入更高电压32V，或者短路，反接，机器能断电保护，不烧机◆检验标准：机器考验以上步骤，未烧机，能正常开关机。

4.1.7 电池测试◆测试环境：室内（20-30℃）◆测试数量及状态：2台开机◆测试目的：验证电池充放电，高温充放电工作正常◆测试方法：5V上电，充满再放电，反复操作50次，高温60度亦如此，◆检验标准：样机正常工作，电池无鼓包，烧坏，爆炸着火，不工作等不良现象。

（最好有设备测试，否则建议不用电池，采用超级电容，小电池安全性差）4.1.8 摄像头测试◆测试环境：室温（20-30℃）◆测试数量及状态：2台开机◆测试目的：图像清晰，无彩屏，黑屏◆测试方法：样机检测5米，10米车牌清晰，机器老化24小时，无彩屏，黑屏。

◆判定标准：车牌清晰，图像色彩逼真，无彩屏，黑屏，漏秒，图像数据无丢失4.1.9 G-Sensor◆测试环境：室温（20-30℃）◆测试数量及状态：2台开机◆测试目的：G-Sensor 功能测试◆测试方法：将样机开机，振动样机，G-Sensor有拍照，灵敏度可调，路测灵敏度准确◆判定标准：G-SENSOE功能正常，灵敏度反应准确4.1.10 遥控测试◆测试环境：室温（20-30℃）◆测试数量及状态：2台开机◆测试目的：验证遥控有功能◆测试方法：遥控配对机器成功，5米100次遥控，无丢失，10米可遥控◆判定标准：遥控配对成功，5米遥控无丢失。

五、整机可靠性测试5.1 环境适应性测试5.1.1 低温存储◆测试环境：-40度◆数量及状态：2台◆测试目的：低温应用性功能测试◆试验方法：将样机初始化设置，设置不同的设备名便于操作，放入温度实验箱内的架子上。

按平均值不大于1℃/min的变化速度逐步降温到-25℃，温度稳定后持续48小时，取出并放置2小时恢复至常温。

然后进行结构功能和电性能检查。

对于组合类样机如M5应将一半样品合在一起，一半样品主机与机座分开放入实验箱内；◆试验标准：样机性能指标满足要求，所有功能正常（包括图像、音频、wifi 功能等），外壳无变形,各指示灯显示情况正常。

5.1.2低温工作◆测试环境：-20℃◆数量及状态：2台，样机需尽量初始化的设置◆测试目的：低温应用性功能测试◆试验方法：将样机初始化设置，设置不同的设备名便于操作，插入SD卡并盖好SD卡防护盖，接好USB电源并用胶带包上接口处防止水汽进入造成短路。

样机处于关机状态，放入温度实验箱内的架子上，按平均值不大于1℃/min的变化速度逐步降温到-15度，温度稳定后手机开始开机工作。

在此环境下前3个小时，每1小时进行整机功能测试（包括包括图像、音频、wifi功能）。

◆试验标准：样机性能指标满足要求，所有功能正常（包括图像、音频、wifi 功能等），外壳无变形,各指示灯显示情况正常。

5.1.3高温存储◆测试环境：+70℃◆手机数量及状态：2台◆测试目的：高温应用性功能测试◆试验方法：将样机初始化设置，设置不同的设备名便于操作，将样机放入温度实验箱内的架子上。

按平均值不大于3℃/min的变化速度逐步升温到75℃，温度稳定后持续48小时，取出并放置2小时恢复至常温。

然后进行结构功能和电性能检查。

对于组合类样机，如M5应将一半样品合在一起，一半样品主机与机座分开放入实验箱内；◆试验标准：样机性能指标满足要求，所有功能正常（包括图像、音频、wifi 功能等），外壳无变形,各指示灯显示情况正常。

5.1.4高温工作◆测试环境：+55度◆手机数量及状态：2台样机需尽量初始化的设置◆测试目的：高温应用性性能测试◆试验方法：将样机初始化设置，设置不同的设备名便于操作，插入SD卡并盖好SD卡防护盖，接好USB电源。

样机处于关机状态，放入温度实验箱内的架子上，按平均值不大于3℃/min的变化速度逐步升温到+55度，温度稳定后手机开始开机工作。

在此环境下前3个小时，每1小时进行整机功能测试（包括包括图像、音频、wifi功能）。

◆试验标准：样机性能指标满足要求，所有功能正常（包括图像、音频、wifi 功能等），外壳无变形,各指示灯显示情况正常。

5.2 破坏性测试测试目的：模拟用户对产品进行破环性测试5.2.1 自由跌落实验◆测试环境：室温（20-30℃）◆测试数量：2台◆测试目的：验证样机抗多次跌落的能力◆测试方法：被测样机不包装，处于插卡通电待机状态，从 1.5M 高度（LCD 尺寸小于2.4〞），（LCD 尺寸大于2.4〞的机型跌落高度定为1.2M）初始速度为0 自由跌落于大理石地板，6 个面跌落，每个面跌落2 次，每个面跌落后进行外观，结构及功能检查。

◆判定标准：通过基本功能，性能测试，无明显裂纹/破损，内部无零件松动及其他异常5.3寿命测试5.3.1 Reset按键寿命测试◆测试环境：室温（20-30℃）◆测试目的：验证按键使用寿命及长期按键对相关期间的影响◆测试数量及状态：2pcs 关机◆测试方法：反复进行Reset键按制。

实验次数：500 次，每50次为1组，每组上电复位一次，检查按键功能是否依然正常。

◆判定标准：必须通过上电测试OK，外观结构无异常5.3.2 SD卡插拔实验◆测试环境：室温（20-30℃）◆测试数量及状态：2pcs 关机◆测试目的：验证摄像机长期拔插SD卡卡对相关器件的影响◆测试方法：插入SIM 卡/T-flash，再拔出SIM /T-flash卡，反复安装，每插拔100 次检查外观结构、开机功能测试，实验次数：1000 次◆判定标准：实验后SIM/T-flash 卡扣无变形松动，SIM/T-flash 卡触片无下陷及变形等外观不良，整机的功能功能OK。

5.3.3电源线USB插拔实验◆测试环境：室温（20-30℃）◆测试数量：5pcs 关机◆测试目的：验证摄像机长期插拔电源线对相关器件的影响◆测试方法：被测样机关机状态，按照正常步骤，插拔USB 数据线，每插拔20 次检查上电功能是否正常，实验次数：200 次◆判定标准：必须通过通电测试，插头，插座无变形，无损伤，无接触不良。

5.3.4 3M胶测试◆测试环境：室温（20-30℃）◆测试数量：2pcs 关机◆测试目的：验证摄像机长期调整器件的影响◆测试方法：被测样机关机状态，按照正常步骤将3M 粘在墙上或方便取出处向3M较作用的地相反的方向拉扯。

此类超做进行20次，记录插拔轻快数据。

◆判定标准：必须通过粘贴牢固。

5.3.5 老化测试◆测试环境：室温（20-30℃）◆测试目的：验证中期2周、长期4周不间断通电查看摄像机的工作情况◆测试数量及状态：2pcs 开机◆测试方法：将样机上电开机，检查各功能受否正常后进行长时间静制拷机。

烤机2-4周，每2-3天抽检部分功能。

整个过程主要功能均要检查到。

◆判定标准：必须通过上电测试OK，外观结构以及内部器件无异常。

5.4兼容性测试5.4.1 SD卡兼容性测试◆测试环境：室温（20-30℃）◆测试数量及状态：5PCS◆测试目的：验证不同厂家不同容量不同读写速率的SD兼容情况◆测试方法：接入不同厂商，不同型号，不同大小以及读写速率的SD卡，进行存储视频，格式化，剪切等操作，确认SD符合要求可用于样机使用。

◆判定标准：存储功能性能良好，无视频丢失，不能格式化以及损坏等情况。

5.5电源防护测试5.5.1 高压保护◆测试环境：室温（20-30℃）◆测试数量及状态：2PCS◆测试目的：验证电压超过额定电压的30%环境下摄像机能否断电保护◆测试方法：使用可调直流稳压电源给样机供电，供电范围超额定电压的30%，查看样机上电情况和工作情况。

◆判定标准：摄像机能够断电保护，内部器件未损坏。

5.5.2 低压测试◆测试环境：室温（20-30℃）◆测试数量及状态：2PCS◆测试目的：验证电压低于额定电压的30%环境下摄像机能否正常工作◆测试方法：使用可调直流稳压电源给样机供电，供电范围低于额定电压的30%，查看样机上电情况和工作情况。

合集下载

整机测试标准——

整机测试标准——


15 吊带孔耐力 检验吊带孔结构强度 试验
寿命测试
1、手机插卡插电池开机； 2）按5转/分钟的频率，50cm高度，做旋转500转。第300/400/450/500转检验 。 3）每次检验外观和功能；第500次进行射频检验、拆机检验结构。
1）带电池不开机，放入-25℃的试验箱内放置2小时； 2）取出后检验功能、外观，进行1米跌落试验； 3）LCD＞2.4寸跌落高度改为0.8M。 1）测试机插卡装电池待机状态； 2）垂直方向以25kg的力对手机正面及左侧面或右侧面（根据结构选）挤压 1000次；频率为30次/分； 1）测试机装卡装电池待机状态； 2）上下两端侧各夹住15mm，对其施加相应的扭矩（手机在关机状态下承受的 数值为手机厚度的0.08倍，厚度单位为mm，力度最大不超过2N.m，最小不小于 0.5N.m，顺逆扭曲交错500次，频率为30次/分； 拉住吊绳的尾端，静力5kg，持续10秒，然后再以每秒2圈的速度甩动60次（吊 绳穿上后长度10-15cm）
21
I/O充电口 插拔试验
电器对相关器件的影 响 检验充电器、耳机、 数据线与手机的匹配
示。 3）每500次检验手机功能，最后500次每100次检验功能； 4）耳机和充电器二合一则寿命≥3000次；如不共用，则耳机插拔寿命寿命≥ 2000次；充电器插拔寿命≥2000次；
22
USB塞插拔
检验USB塞与手机I/O 口的配合及USB塞的使
整机测试标准
试验室环境：温度15—35℃，相对湿度：45%—75%RH，大气压力：86—106KPa
环境测试
序号 测试项目
测试目的
测试方法
1 低温存储
检验手机在低温环境 条件下贮存的适应性
1） 测试机不包装、不带电池 。试验箱内任意2部机之间留有间隙。 2）试验箱内温度按≤3℃/min的速率达到-40±2℃开始计时，持续48小时。 3）放置2h，检查被测样机；
整机测试规范

整机测试规范

文件编号
版本/修订次
A/0
一. 测试项目及标准:
1.行车记录仪、导航老化测试：

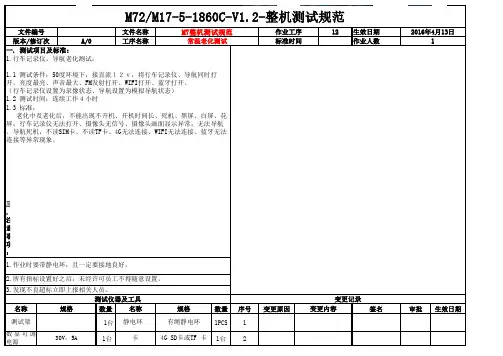

M72/M17-5-1860C-V1.2-整图机2 测试规范
图3
文件名称 工序名称
M7整机测试规范 常温老化测试
作业工序 标准时间
12 生效日期 作业人数
1.1 测试条件：50度环境下，接直流１２ｖ，将行车记录仪、导航同时打 开，亮度最亮、声音最大、FM发射打开、WIFI打开、蓝牙打开。 （行车记录仪设置为录像状态、导航设置为模拟导航状态） 1.2 测试时间：连续工作４小时 1.3 标准： 老化中及老化后，不能出现不开机、开机时间长、死机、黑屏、白屏、花 屏；行车记录仪无法打开、摄像头无信号、摄像头画面显示异常；无法导航 、导航死机；不读SIM卡、不读TF卡、4G无法连接、WIFI无法连接、蓝牙无法 连接等异常现象。
序号 1 2
变更原因
变更记录
变更内容
签名
审批 生效日期
批
制
审
准
订:
核:
：
图1
2016年4月13日 1
三 . 注 意 事 项 ：
1.作业时要带静电环，且一定要接地良好。
2.所有指标设置好之后，未经许可员工不得随意设置。
3.发现不良超标立即上报相关人员。
测试仪器及工具
名称
规格
数量 名称
规格
数量
测试架
数显可调ห้องสมุดไป่ตู้电源
30V，5A
1台 静电环
1台
卡
有绳静电环 1PCS 4G SD卡或TF 卡 1台
整机可靠性测试规范

整机可靠性测试规范

1、制定修改履历:
2、传阅及培训:
1、目的：
整机可靠性测试规范的目的是尽可能地挖掘由设计，制造或机构部件所引发的机构部分潜在性问题，在大批量生产之前寻找改善方法并解决上述问题点，为正式生产在产品质量上做必要的报证•
2、范围:
普莱达加工厂所有产品•
3、职责:
3.1由PMC安排试产，并提供机器及各配件（包括电池，电池盖、耳机、数据线、充电器等，且必须要求
是出货配件）。

3.2品管部负责向PMC借机器及各配件，然后按照可靠性测试实验方法及条件进行测试，同时针对测试过
程中出现的不良现象及时记录在《可靠性实验报告》内。

在可靠性实验完成后，由品质部将《可靠性实验报告》存档，且发送到各部门、总部或客户进行质量评估。

3.3可靠性测试中不合格项由工程部负责分析，并提出解决方案。

4、作业流程
5.测试样品需求数
总的样品需求为10pcs
6.测试项目及要求
7 可靠性实验项目
以上除了特殊环境要求以外，其它实验均在室温下进行。

整机老化测试规范

整机老化测试规范

产品老化作业规范V1.0版本历史目录1 概述 .................................................................................................................................... 错误!未定义书签。

1.1 编写目旳 ................................................................................................................ 错误!未定义书签。

1.2 合用范围 ................................................................................................................ 错误!未定义书签。

2 老化操作规范 .................................................................................................................... 错误!未定义书签。

2.1 老化职责 ................................................................................................................ 错误!未定义书签。

2.2 老化规定 ................................................................................................................ 错误!未定义书签。
