目录设计任务书 (1)一、课程设计题目 (1)二、课程设计任务 (2)三．已给方案 (2)第一部分传动装置总体设计 (2)一、传动方案（已给定） (2)二、该方案的特点分析 (3)三、原动机选择 (4) (5)四、各级传动比的分配 (5)五、计算传动装置的动力和运动参数 (5)第二部分V带传动设计 (7)V带传动设计 (7)第三部分齿轮的结构设计 (9)一、高速级减速齿轮设计（斜齿圆柱齿轮） (9)二、低速级减速齿轮设计（斜齿圆柱齿轮） (13)第四部分轴的结构设计 (17)一、高速轴的设计 (17)二、中间轴、低速轴的设计 (17)三、轴的强度校核 (20)第五部分轴承选取及校核 (22)一、各轴轴承选择 (22)第六部分键的选取 (23)一.高速轴键的选择与校核 (23)二.中间轴键的选择 (23)三.低速轴键的选择 (23)第七部分联轴器的选取 (23)第八部分减速器的润滑和密封 (24)第九部分箱体及其附件主要尺寸 (25)一、箱体尺寸 (25)二、起吊装置 (26)三、窥视孔、窥视盖 (26)四、放油孔和螺塞M20 (26)五、通气螺塞M20 (26)六、油标尺 (27)第十部分参考文献 (28)第十一部分机械设计课程设计小结 (28)设计任务书一、课程设计题目设计带式运输机传动装置（简图如下）1.原始数据：数据编号61运输机工作轴转矩T（N·m）820运输机带速v(m/s) 0.85卷筒直径D（mm）3402.工作条件：1）每天一班制工作，每年工作300天，使用年限10年，大修期3年；2）连续单向回转，工作时有轻微振动，运输带允许速度误差±5％；3）室内工作，环境中有粉尘；4）生产厂加工7―8级精度的齿轮；5)动力源为三相交流电；6）小批量生产。
二、课程设计任务1．传动装置设计计算（总体设计及传动件及支承的设计计算）；2．减速器装配草图设计（1张A1图纸手绘）；3．减速器装配图设计（1张A1图纸打印）；4．减速器零件图设计（2张A3图纸打印，包括低速级大齿轮和低速轴）；5．减速器三维造型（光盘1个）。
机械零件强度作业（1）1. 某轴受稳定交变应力作用，最大应力max σ=250 MPa ，最小应力min σ= -50 MPa ，已知轴的材料为合金调质钢，其对称循环疲劳极限1-σ=450MPa ，脉动循环疲劳极限0σ=700MPa ，屈服极限S σ=800MPa ，试求：(1) 绘制材料的简化疲劳极限应力线图；(2) 在简化疲劳极限应力线图上标出工作应力点M 的位置。
(3) 说明零件在简单加载情况下可能出现的主要失效形式。
1、答：(1) 材料的简化极限应力线图如图所示（3分） （2）1002502502minmax =-=+=σσσm MPa 1502502502minmax =+=-=σσσa MPa标出工作应力点M (100，150)如图所示。
（2分）（3）疲劳强度破坏（2分）2. 一试件在非稳定对称循环弯曲应力下工作，循环基数7010=N ，材料常数9=m ，其疲劳强度极限21/400mm N =-σ，在当量应力21/600mm N =σ时工作循环次数510=n ，试用Miner 方程估计，再受22/450mm N =σ时，到疲劳破坏前还能工作多少循环次数？解：59791101106.260040010⨯=⎪⎭⎫ ⎝⎛⨯=⎪⎪⎭⎫ ⎝⎛=-σσN N (次) 697921021045.345040010⨯=⎪⎭⎫ ⎝⎛⨯=⎪⎪⎭⎫ ⎝⎛=-σσN N （次） 由Miner 方程得：12211=+N n N n 655611221015.2)106.2101(1045.3)1(⨯=⨯-⨯⨯=-=N n N n （次）3. 在图示零件的极限应力图中，工作点D 和E 为零件的两个应力工作点，其应力循环特性r 等于常数。
试在图中标出对应的极限应力点，并说明分别会出现什么形式的破坏？答案：D 、E 的极限应力点如图所示，分别为D '、E '点。
（2分）D 点为疲劳强度破坏，E 点为静强度破坏。
机械原理课程设计计算说明书设计题目翻钢机钢板翻转机构学校同济大学机械工程学院（系）机械设计制造及其自动化专业班级学号设计人指导老师虞红根完成日期年月日目录一、翻钢机工作原理及工艺动作分解 (2)二、传动装置设计 (2)三、工作机构的运动协调设计和机械运动循环图 (6)四、工作机构的设计计算 (7)五、摇杆速度分析 (9)六、翻钢机前后承接机构的设计 (10)七、参考文献 (13)八、设计心得体会 (14)4. 传动机构设计方案一：蜗轮蜗杆传动 轮系简图如下图所示：其中各齿轮的齿数分别为z 1=1，z 2=80，z 3=25，z 4=80。
1）传动比计算总传动比i =i 12·i 34蜗轮蜗杆 i 12=z 2z 1=801=80定轴轮系3-4 i 34=z 4z 3=8025=3.2故 i =i 12·i 34=80×3.2=1602）材料选择及加工构件 材料 加工 蜗轮 40Cr淬火 蜗杆 铸造锡青铜（ZCuSn10Pl ）时效处理 齿轮3 40Cr 调质 齿轮440Cr调质3）传动效率计算蜗轮蜗杆传动效率取η1=0.7，齿轮3、4之间的传动效率η2=0.96，总传动效率为 η=η1·η2=0.7×0.96=0.672图1方案二：周转轮系传动轮系简图如下图所示：其中各齿轮的齿数分别为z1=53，z2=40，z2’=39，z3=52。
1）传动比计算周转轮系1-2-2’-3-H i31H=n3−n Hn1−n H =z2’·z1z3 ·z2=53×3952×40=159160又n1=0得i31H=1-n3n H=1-i3H所以i3H=1-159160=1 160故i H3=1602）材料选择及加工所有齿轮均选用40Cr，并经调制处理。
3）传动效率计算行星架H与齿轮2、2’的轴所构成的转动副的传动效率为η1=0.98，齿轮1和2之间的传动效率为η2=0.96，齿轮2’和3之间的传动效率为η3=0.96，则总的传动效率为η=η1∙η2∙η3=0.98×0.96×0.96=0.903图2三、工作机构的运动协调设计和机械运动循环图如图3、图4所示，分别是两套曲柄摇杆机构的极限位置，在P点上，两曲柄成170°固结，对于两个摇杆，二者正好同时达到极限位置。

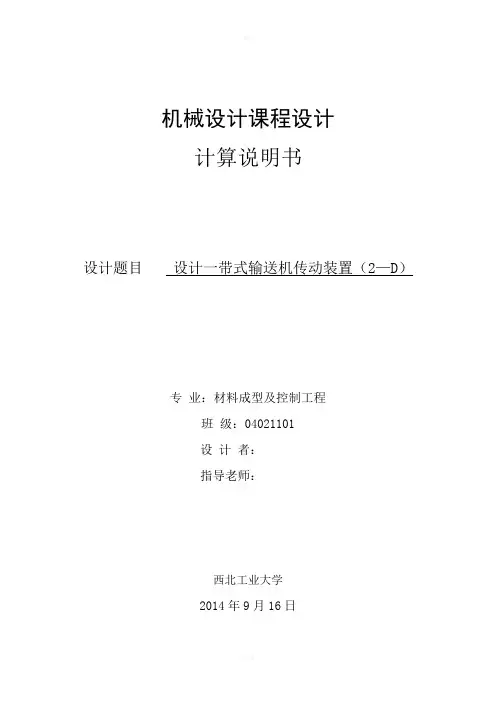

机械设计课程设计计算说明书设计题目设计一带式输送机传动装置（2—D）专业：材料成型及控制工程班级：04021101设计者：指导老师：西北工业大学2014年9月16日目录一、设计任务书 (1)二、传动方案的拟定 (2)三、传动装置的数据计算 (2)四、传动零件的设计计算 (5)（一）、V带的设计................................................................................................... .. (5)（二）、齿轮传动的设计 (7)（三）、传动比验证 (11)五、轴的设计计算………………………………………………………………………...……….…（一）、输入轴及其装置的设计 (11)（二）、输出轴及其装置的设计 (17)六、键连接的选择和计算 (22)七、滚动轴承的选择和设计 (23)八、滚动轴承的选择和设计 (25)九、箱体结构尺寸 (25)十、润滑和密封设计 (27)十一、设计总结 (27)十二、参考文献……………………………………………………………..…………………... (28)一、设计任务书传动简图如图所示，设计参数列于表中中。
工作条件：连续单向运转，载荷平稳，空载启动，使用期十年（每年300个工作日），小批量生产，两班制工作，输送机工作转速允许误差为±5%。
带式输送机的传动效率为0.96。
图2-1（一）、设计参数：输送带的牵引力F(KN)输送带的速度V(m/s)输送带滚筒的直径D（mm）使用年限（年）1.6 1.624010（二）、设计内容和要求：1、编写设计计算说明书一份，其内容通常包括下列几个方面：（1）传动系统方案的分析和拟定以及减速器类型的选择。
（2）电动机的选择与传动装置运动和动力参数的计算。
（3）传动零件的设计计算（如齿轮传动，带传动等）。
（4）轴的设计计算（初估轴径、结构设计和强度计算）。
机械设计课程设计设计计算说明书设计题目：带式输送机传动装置设计设计者： _ 宋xx___学号： __ 101302xx___ 专业班级：机械1009班指导教师：李 xx完成日期： 201？年？月？日？？？？大学？？学院目录一课程设计的任务 (3)二电动机的选择 (4)三传动装置的总传动比和分配各级传动比 (5)四传动装置的运动和动力参数的计算 (6)五传动零件的设计计算 (7)六轴的设计、校核 (16)七滚动轴承的选择和计算 (21)八键连接的选择和计算 (21)九润滑和密封的选择 (21)十设计总结 (22)十一参考资料 (26)一、课程设计的任务1．设计目的课程设计是机械设计课程重要的教学环节，是培养学生机械设计能力的技术基础课。
课程设计的主要目的是：(1)通过课程设计使学生综合运用机械设计课程及有关先修课程的知识，起到巩固、深化、融会贯通及扩展有关机械设计方面知识的作用，树立正确的设计思想。
(2)通过课程设计的实践，培养学生分析和解决工程实际问题的能力，使学生掌握机械零件、机械传动装置或简单机械的一般设计方法和步骤。
(3)提高学生的有关设计能力，如计算能力、绘图能力以及计算机辅助设计(CAD)能力等，使学生熟悉设计资料(手册、图册等)的使用，掌握经验估算等机械设计的基本技能。
2．设计题目：带式输送机传动装置设计。
带式输送机已知条件：3.设计任务1．选择（由教师指定）一种方案，进行传动系统设计；2．确定电动机的功率与转速，分配各级传动的传动比，并进行运动及动力参数计算；3．进行传动零部件的强度计算，确定其主要参数；4．对齿轮减速器进行结构设计，并绘制减速器装配图（草图和正式图各1张)；5．校核中间轴的强度、轴承寿命、键强度；6．绘制中间轴及中间轴大齿轮零件工作图（注：当中间轴为齿轮轴时，可仅绘一张中间轴零件工作图即可）；7．编写课程设计说明书。
4．传动装置部分简图二、电动机的选择1．电动机类型的选择按已知工作要求和条件选用Y 系列一般用途的全封闭自扇冷式笼型三相异步电动。
机械设计课程设计说明书（机械设计基础）设计题目驱动离心V带鼓风机的传动机械工程院（系）机械设计制造及其自动化专业班级****学号******设计人***指导老师奚鹰完成日期2013年4月12日同济大学目录一．设计任务书 (1)二、电动机的选择 (1)三、V带传动设计1.确定计算功率 (2)2.选择V带的带型 (2)3.确定V带的基准直径并验算带速 (2)4.确定V带的中心距和基准长度 (3)5.验算小带轮上的包角 (3)6.计算带的根数 (4)7.计算单根V带的初拉力的最小值 (4)8.计算压轴力 (5)四、V带轮结构设计1.V带轮的材料 (5)2.V带轮的结构形式 (5)3.V带轮的槽型 (5)4.V带轮的尺寸 (5)五、小带轮装配图 (6)六、设计小结 (6)七、参考文献 (7)一、设计任务书1.题目：设计驱动离心鼓风机的V带传动。
如图所示，主动带轮1装在电动机轴上，从动轮2装在鼓风机轴上，两带轮中心的水平距离a等于大带轮直径D2的2倍。
2.已知条件作业题号电动机型号鼓风机转速n2一天工作时间（h）1 Y100L2-4 800 163.V带传动设计内容选择带的型号、确定基准长度、根数、中心距、带轮的材料、基准直径以及结构尺寸、初拉力和压轴力。
二、电动机的选择电动机型号额定功率（kW）满载转速（r/min）质量（kg）Y100L2-4 3 1420 38由参考文献(2)表20-1查得电动机主轴直径d=28mm ，长度E=60mm 。
三、V 带传动设计设计计算及说明结果1.确定计算功率P ca由参考文献[1]表8-7查得工作情况系数K A =1.1，故P ca =K A P=1.1×3kW=3.3kW2.选择V 带的带型根据P ca =3.3kW,n 1=1420r/min,由参考资料[1]表8-11选用A 型。
3.确定带轮的基准直径并验算带速1) 初选小带轮基准直径d d1由参考资料[1]表8-6和表8-8，取小带轮的基准直径mm d d 901=。
