机械设计课程设计说明书设计题目: 胶带输送机的传送装置院系：专业：班级：学号：设计人：指导老师:完成日期:目录一、设计任务书 (1)二、联连轴器的选择 (3)三、传动方案的拟定及说明 (3)四、电动机的选择 (4)五、计算传动装置的运动和动力参数 (7)六、传动件的设计计算 (8)七、轴的设计计算 (16)八、滚动轴承的选择及计算 (20)九、键联接的选择及校核计算 (23)十、箱体的设计 (23)十一、减速器附件的选择 (25)十二、润滑与密封 (25)十三、设计小结 (26)十四、参考资料目录 (27)一、机械设计课程设计任务书题目: 设计胶带运输机传动装置中的展开式二级圆柱齿轮减速器1.1总体布置简图1—电动机；2—联轴器；3—齿轮减速器；4—带式运输机；5—滚轮；6—联轴器1.2工作条件:工作年限（年）: 15工作制度（班/日）: 1工作环境: 灰尘较少载荷性质: 轻微冲击生产批量: 单件1.3技术数据:滚筒圆周力F（N）: 14000运输带速度V（m/s）: 0.28滚筒的直径D（mm）: 500带速允许偏差（％）: 3—51） 1.4设计内容:2）电动机的选择与运动参数计算；3）直齿圆柱齿轮传动设计计算4）轴的设计5）滚动轴承的选择6）键和连轴器的选择与校核；7）装配图、零件图的绘制8）设计计算说明书的编写1.5设计任务:1）减速器总装配图、箱体图各一张2）齿轮、轴零件图各一张3）设计说明书一份1.6设计进度:1）第一阶段: 总体计算和传动件参数计算2）第二阶段: 轴与轴系零件的设计3）第三阶段: 轴、轴承、联轴器、键的校核及草图绘制4）第四阶段: 装配图、零件图的绘制及计算说明书的编写二、联轴器的设计先初步估计轴的最小直径, 轴选用45钢, 取C=112.由轴的设计公式得:111219.154d mm ≥==；211232.3d mm ≥==；311248.8d mm ≥==。
由于在轴1和轴3的最输入和输出端开键槽, 连接联轴器,故轴1最小直径取22mm, 轴3的最小直径取50mm 。
机械设计课程设计计算说明书学院：动力与机械学院专业：机械设计制造及其自动化班级：姓名：学号：目录一、设计任务书 (2)二、传动方案的分析及说明 (2)三、电动机的选择 (4)四、确定传动方案的总传动比及分配各级的传动比 (5)五、计算传动方案的运动和动力参数 (6)六、V带传动的设计计算 (8)七、齿轮传动的设计计算 (11)八、轴的设计计算 (21)九、滚动轴承的选择及计算 (32)十、键联接的选择及校核计算 (34)十一、联轴器的选择 (36)十二、附件的选择 (36)十三、减速器箱体的结构设计尺寸 (38)十四、润滑与密封 (38)十五、参考资料目录 (4)十六、设计小结 (40)一、设计任务书1、设计题目：带式输送机传动装置中的二级圆柱齿轮减速器2、技术参数：注：运输带与卷筒以及卷筒与轴承间的摩擦阻力已在F中考虑。
3、工作条件：单向连续转动，有轻微冲击载荷，室内工作，有粉尘。
一班制（每天8小时工作），使用三相交流电为动力，期限10年（每年按365天计算），三年可以进行一次大修。
小批量生产，输送带速度允许误差为±3%。
4、生产条件：中等规模机械厂，可加工7-8级精度的齿轮和蜗杆，进行小批量生产（或单件）。
二、传动方案的分析及说明根据要求及已知条件，对于传动方案的设计选择V带传动和二级闭式圆柱齿轮传动。
V带传动布置于高速级，能发挥它传动平稳、缓冲吸振和过载保护的优点。
二级闭式圆柱齿轮传动能适应在繁重及恶劣的条件下长期工作，且维护方便。
V带传动和二级闭式圆柱齿轮传动相结合，能承受较大的载荷且传动平稳，能实现一定的传动比，满足设计要求。
传动方案运动简图：取0A =112，于是得：53.3033.32355.611233110=⨯=≥n P A d mm 因为轴上应开2个键槽，所以轴径应增大10%-15%，取15%，故11.35%)151(53.30=+⨯≥d mm ，又此段轴与大带轮装配，综合考虑两者要求取min d =38mm 。
机械设计课程设计计算说明书（二级展开式圆柱齿轮减速器）2目录第一章设计任务书§1.1 设计题目§1.2 设计要求§1.3原始技术数据§1.4 设计任务第二章机械装臵的总体设计方案§2.1 电动机选择§2.1.1选择电动机类型§2.1.2选择电动机容量§2.1.3确定电动机转速§2.2 传动比分配§2.2.1总传动比§2.2.2分配传动装臵各级传动比§2.3 运动和动力参数计算§2.3.1 0轴（电动机轴）参数计算§2.3.2 1轴（高速轴）参数计算§2.3.3 2轴（中间轴）参数计算§2.3.4 3轴（低速轴）参数计算§2.3.5 4轴（卷筒轴）参数计算第三章主要零部件的设计计算§3.1 V带传动设计§3.2 展开式二级圆柱齿轮减速器齿轮传动设计§3.2.1 高速级齿轮传动设计§3.2.2 低速级齿轮传动设计§3.3 轴系结构设计§3.3.1 高速轴的轴系结构设计§3.3.2 中间轴的轴系结构设计§3.3.3 低速轴的轴系结构设计§3.3.4 各轴键、键槽的选择及其校核第四章减速器附件的设计第五章运输、安装和使用维护要求参考文献第一章设计任务书§1.1 设计题目用于带式运输机的展开式二级圆柱齿轮减速器。
传动装臵简图如下图1所示。
§1.2 设计要求1、设计用于带式运输机的传动装臵。
2、连续单向运转，载荷较平稳，空载启动，运输带速度允许速度误差为5%。
3、使用期限为10年（每年以260天计算），小批量生产，两班制工作。
§1.3原始技术数据表1 展开式二级圆柱齿轮减速器设计原始技术数据注：本设计说明书以第7组数据为设计依据。
机械设计课程设计计算说明书设计题目：带式输送机传动装置###专业### 班设计者：###指导老师：##年##月#日####大学一、课程任务设计1.设计带式输送机传动装置2.设计要求二、电动机选择，传动系统的运动和动力参数计算1.电动机选择2.传动比分配3.动力运动参数计算三、传动零件的设计计算1.V带传动设计2.齿轮的设计3.轴及其装置设计4.轴承的设计5.键联接的选择及校核计算四、箱体设计1.箱体结构尺寸五、附件设计1.视孔与视孔盖的设计2.通气孔3.油标4.放油孔和螺塞5.起盖螺钉6.定位销7.起吊装置8.轴承盖六、润滑和密封设计1.齿轮的润滑2.轴承的润滑3.密封七、设计总结八、参考文献计算项目及内容主要结果一、课程设计任务（一）、设计带式输送机传动装置工作条件：连续单向运转，载荷平稳，空载起动，使用期10年（每年300个工作日），小批量生产，两班制工作，输送机工作轴转速允许误差为±5%。
带式输送机的传动效率为0.96。
输送带的牵引力F/kN：1.8输送带的速度v/(m/s)：1.5输送带滚筒的直径D/mm：220（二）、设计要求要求每个学生完成以下工作：（1）减速器装配图1张（A1图纸）（2）零件工作图2张（A3图纸）。
（3）设计计算说明书1份。
二、电动机选择，传动系统的运动和动力参数计算（一）、电动机选择1、工作功率：Pw =Fwvw/(1000η)=1800×1.5/(1000×0.96)=2.81kw2、电动机至工作机的总效率η：η=η轴承η齿轮η轴承η联轴器η带=0.99×0.97×0.99×0.99×0.96=0.90齿轮采用8级精度油润滑轴承采用球轴承3、所需电动机的功率Pd:Pd =Pw/η=3.11kw4、电动机额定功率Pm：Pm ≥Pd电动机选用YM112-4额定功率4KW转速1440r/min重量43KG（二）、传动比分配1、工作机的转速n=60×1000v/πD=130.28r/min 2、总传动比i总=nw/n=1440/130.28=11.053、传动部选择i d =3 ic=i总/id=3.68(三)、动力运动参数计算1、各轴的转速n：电机轴的转速：nm小齿轮轴Ⅰ的转速：nⅠ= nm/id大齿轮轴Ⅱ的转速：nⅡ= nⅠ/i总=nm/(idic)滚筒轴Ⅲ的转速：nⅢ= nⅡ式中, nm为电动机的满载转速；id为带传动传动比；ic为齿轮减速器传动比。
课程设计报告书题目：双级斜齿圆柱齿轮减速器设计学院机械与汽车工程学院专业车辆工程学生姓名杨雷学生学号 201430061290指导教师李旻课程编号 130175课程学分 2.0起始日期 2017.01.04——2017.01.13目录一、设计任务书……………………………………………………………………………1.1 设计题目……………………………………………………………………………1.2 设计要求………………………………………………………………………………1.3 原始数据………………………………………………………………………………1.4 设计内容………………………………………………………………………………二、传动装置的总体设计……………………………………………………………………2.1 传动方案………………………………………………………………………………2.2 电动机选择类型、功率与转速………………………………………………………2.3 确定传动装置总传动比及其分配…………………………………………………2.4 计算传动装置各级传动功率、转速与转矩………………………………………三、传动零件的设计计算……………………………………………………………………3.1 V带传动设计……………………………………………………………………………3.1.1计算功率……………………………………………………………………………3.1.2带型选择……………………………………………………………………………3.1.3带轮设计……………………………………………………………………………3.1.4验算带速……………………………………………………………………………3.1.5确定V带的传动中心距和基准长度………………………………………………3.1.6包角及其验算………………………………………………………………………3.1.7带根数………………………………………………………………………………3.1.8预紧力计算…………………………………………………………………………3.1.9压轴力计算…………………………………………………………………………3.1.10带轮的结构…………………………………………………………………………3.2齿轮传动设计……………………………………………………………………………3.2.1高速级齿轮副设计…………………………………………………………………3.2.2低速级齿轮副设计…………………………………………………………………四、轴的设计…………………………………………………………………………………4.1高速轴设计………………………………………………………………………………4.1.1选择轴的材料………………………………………………………………………4.1.2初步估算轴的最小直径……………………………………………………………4.1.3轴的机构设计，初定轴径及轴向尺寸……………………………………………4.2中间轴设计………………………………………………………………………………4.2.1选择轴的材料………………………………………………………………………4.2.2初步估算轴的最小直径……………………………………………………………4.2.3轴的机构设计，初定轴径及轴向尺寸……………………………………………4.3低速轴设计………………………………………………………………………………4.3.1选择轴的材料………………………………………………………………………4.3.2初步估算轴的最小直径……………………………………………………………4.3.3轴的机构设计，初定轴径及轴向尺寸……………………………………………4.4校核轴的强度……………………………………………………………………………4.4.1按弯扭合成校核高速轴的强度……………………………………………………4.4.2按弯扭合成校核中间轴的强度……………………………………………………4.4.3按弯扭合成校核低速轴的强度……………………………………………………五、滚动轴承的选择和计算………………………………………………………………5.1高速轴上的滚动轴承设计……………………………………………………………5.1.1轴上径向、轴向载荷分析…………………………………………………………5.1.2轴承选型与校核……………………………………………………………………5.2中间轴上的滚动轴承设计………………………………………………………………5.2.1轴上径向、轴向载荷分析…………………………………………………………5.2.2轴承选型与校核……………………………………………………………………5.3低速轴上的滚动轴承设计………………………………………………………………5.3.1轴上径向、轴向载荷分析…………………………………………………………5.3.2轴承选型与校核……………………………………………………………………六、铸造减速器箱体的主要结构尺寸………………………………………………………七、联轴器的选择和计算………………………………………………………………………7.1联轴器的计算转矩………………………………………………………………………7.2许用转速…………………………………………………………………………………7.3配合轴径…………………………………………………………………………………7.4配合长度…………………………………………………………………………………八、键连接的选择和强度校核………………………………………………………………8.1高速轴V带轮用键连接…………………………………………………………………8.1.1选用键类型…………………………………………………………………………8.1.2键的强度校核………………………………………………………………………8.2中间轴与齿轮用键连接…………………………………………………………………8.2.1选用键类型…………………………………………………………………………8.2.2键的强度校核………………………………………………………………………8.3低速轴与齿轮用键连接…………………………………………………………………8.3.1选用键类型…………………………………………………………………………8.3.2键的强度校核………………………………………………………………………8.4低速轴与联轴器用键连接………………………………………………………………8.4.1选用键类型…………………………………………………………………………8.4.2键的强度校核………………………………………………………………………九、减速器的润滑……………………………………………………………………………9.1齿轮传动的圆周速度……………………………………………………………………9.2齿轮的润滑方式与润滑油选择…………………………………………………………9.3轴承的润滑方式与润滑剂选择…………………………………………………………十、绘制装配图及零件工作图……………………………………………………………十一、设计小结………………………………………………………………………………十二、参考文献………………………………………………………………………………一、设计任务书1.1设计题目每位同学按给出的原始数据设计一V带-2级齿轮减速传动装置。

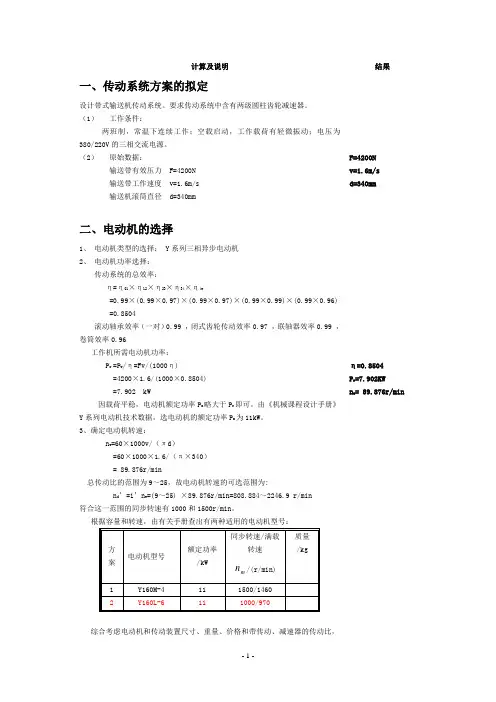

计算及说明一、传动系统方案的拟定设计带式输送机传动系统。
要求传动系统中含有两级圆柱齿轮减速器。
（1）工作条件：两班制，常温下连续工作；空载启动，工作载荷有轻微振动；电压为380/220V的三相交流电源。
（2）原始数据：输送带有效压力 F=4200N输送带工作速度 v=1.6m/s输送机滚筒直径 d=340mm二、电动机的选择1、电动机类型的选择： Y系列三相异步电动机2、电动机功率选择：传动系统的总效率：η=η01×η12×η23×η34×η4w=0.99×(0.99×0.97)×(0.99×0.97)×(0.99×0.99)×(0.99×0.96) =0.8504滚动轴承效率（一对）0.99 ，闭式齿轮传动效率0.97 ，联轴器效率0.99 ，卷筒效率0.96工作机所需电动机功率：P r =P w/η=Fv/(1000η)=4200×1.6/(1000×0.8504)=7.902 kW因载荷平稳，电动机额定功率P m略大于P r即可。
由《机械课程设计手册》Y系列电动机技术数据，选电动机的额定功率P m为11kW。
3、确定电动机转速：n w=60×1000v/（πd）=60×1000×1.6/（π×340）= 89.876r/min总传动比的范围为9～25，故电动机转速的可选范围为:n d’=i’n w=(9～25) ×89.876r/min=808.884～2246.9 r/min符合这一范围的同步转速有1000和1500r/min。
根据容量和转速，由有关手册查出有两种适用的电动机型号：综合考虑电动机和传动装置尺寸、重量、价格和带传动、减速器的传动比，结果F=4200Nv=1.6m/sd=340mmη=0.8504P r=7.902KWn w= 89.876r/min选n=960r/min 。
机械设计课程设计设计说明书设计题目：搓丝机传动装置设计班级学号：14041032设计者：苏雨指导教师：北京航空航天大学2017年3月15日一：设计题目：搓丝机传动装置设计1.1 设计要求1) 该机用于加工轴辊螺纹，其结构见下图，上搓丝板安装在机头上，下搓丝板安装在滑块上。
加工时，下搓丝板随着滑块作往复运动。
在起始（前端）位置时，送料装置将工件送入上、下搓丝板之间，滑块往复运动时，工件在上、下搓丝板之间滚动，搓制出与搓丝板一致的螺纹。
搓丝板共两对，可同时搓出工件两端的螺纹。
滑块往复运动一次，加工一件。
2) 室内工作，生产批量为5台。
3) 动力源为三相交流380/220V，电动机单向运转，载荷较平稳。
4) 使用期限为10年，大修周期为3 年，双班制工作。
5) 专业机械厂制造，可加工7、8级精度的齿轮、蜗轮。
图1.1: 搓丝机简图1.2原始技术数据1.3设计任务1. 完成搓丝机传动装置总体方案的设计和论证，绘制总体设计原理方案图。
2. 完成主要传动装置的结构设计。
3. 完成装配图1 张（用A0 或A1 图纸），零件图2 张。
4. 编写设计说明书1 份。
二：机械装置的总体方案设计2.1 拟定传动方案方案一：方案二：根据系统要求可知：滑块每分钟要往复运动24次，所以机构系统的原动件的转速应为24r/min。
以电动机作为原动机，则需要机构系统有减速功能。
运动形式为连续转动→往复直线运动。
根据上述要求，可采用曲柄滑块机构，该机构有尺寸较小，结构简洁的特点。
利用曲柄和连杆共线，滑块处于极限位置时，可得到瞬时停歇的功能。
同时该机构能承受较大的载荷。
整个搓丝机由电动机、开式齿轮减速器、一级减速器、曲柄滑块机构、最终执行机构组成。
如方案一图所示。
其中，r=148.5mm; l=1371.5mm; e=666mm; 最大压力角α=33°; 急回夹角β=7°,急回特性为k=1.081。
采用一级圆柱齿轮减速器，外加开式齿轮减速器，主要优点是结构简单可靠，设计制造，维护方便。
