闭合电路欧姆定律一、闭合电路动态分析 1.分析思路：（1）电路中不论是串联还是并联部分，只要有一个电阻的阻值变大时，整个电路的总电阻就变大。
只要有一个电阻的阻值变小时，整个电路的总电阻都变小。
（2）根据总电阻的变化，由闭合电路欧姆定律可判定总电流、电压的变化。
（3）判定变化部分的电流、电压变化。
如变化部分是并联回路，那么仍应先判定固定电阻部分的电流、电压的变化，最后变化电阻部分的电流、电压就能确定了。
例1R1滑片从右端向左端滑动过程中，各电阻两端电压及流过的电流如何变化？解析：R 1增大，总电阻一定增大；由rR EI+=，I 一定减小；由U=E-Ir ，U 一定增大；因此U 4、I 4一定增大；由I 3= I-I 4，I 3、U 3一定减小；由U 2=U-U 3，U 2、I 2一定增大；由I 1=I 3 -I 2，I 1一定减小。
2.总结规律：（1）总电路上R 增大时总电流I 减小，路端电压U 增大；（2）变化电阻本身和总电路变化规律相同； （3）和变化电阻有串联关系的看电流（即总电路R 增大，总电流减小时，该电阻的电流、电压都减小）； （4）和变化电阻有并联关系的看电压（即总电路R 增大，路端电压增大时，该电阻的电流、电压都增大）。
1 如图1所示电路中，当滑动变阻器的滑片P 向左移动时，各表（各电表内阻对电路的影响均不考虑）的示数如何变化？2如图，电源的内阻不可忽略．已知定值电阻R1=10Ω，R2=8Ω．当电键S 接位置1时，电流表的示数为0.20A ．那么当电键S 接位置2时，电流表的示数可能是下列的哪些值A.0.28AB.0.25AC.0.22AD.0.19A3如图所示，电源电动势为E ，内电阻为r ．当滑动变阻器的触片P 从右端滑到左端时，发现电压表V 1、V 2示数变化的绝对值分别为ΔU 1和ΔU 2，下列说法中正确的是A.小灯泡L 1、L 3变暗，L 2变亮B.小灯泡L 3变暗，L 1、L 2变亮C.ΔU 1<ΔU 2D.ΔU 1>ΔU 24.如图所示的电路中，电源的电动势为E ，内阻为r 。

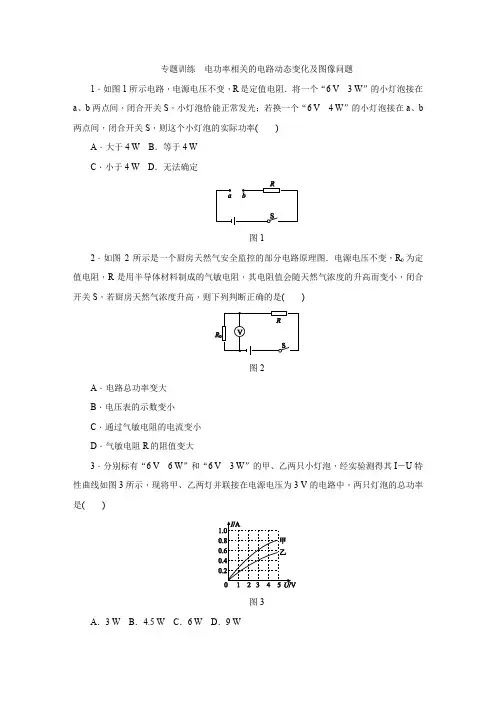

专题训练电功率相关的电路动态变化及图像问题1．如图1所示电路，电源电压不变，R是定值电阻．将一个“6 V 3 W”的小灯泡接在a、b两点间，闭合开关S，小灯泡恰能正常发光；若换一个“6 V 4 W”的小灯泡接在a、b 两点间，闭合开关S，则这个小灯泡的实际功率()A．大于4 W B．等于4 WC．小于4 W D．无法确定图12．如图2所示是一个厨房天然气安全监控的部分电路原理图．电源电压不变，R0为定值电阻，R是用半导体材料制成的气敏电阻，其电阻值会随天然气浓度的升高而变小，闭合开关S，若厨房天然气浓度升高，则下列判断正确的是()图2A．电路总功率变大B．电压表的示数变小C．通过气敏电阻的电流变小D．气敏电阻R的阻值变大3．分别标有“6 V 6 W”和“6 V 3 W”的甲、乙两只小灯泡，经实验测得其I－U特性曲线如图3所示，现将甲、乙两灯并联接在电源电压为3 V的电路中，两只灯泡的总功率是()图3A．3 W B．4.5 W C．6 W D．9 W4．小灯泡L的额定电压为3 V，它的I－U图像如图4甲所示．把小灯泡接入如图乙所示的电路中，先将滑动变阻器的滑片P移至B端，闭合开关S，电压表示数为1.5 V；再将滑片P向左移动直到电压表示数为3 V．已知电源电压恒定，滑动变阻器的铭牌标有“10 Ω 2 A”．下列说法中错误的是()图4A．电源电压为4.5 VB．电路中消耗的最大电功率为1.35 WC．小灯泡的额定功率为1.5 WD．小灯泡正常发光时，滑动变阻器消耗的电功率为0.75 W5．如图5甲所示的电路中，电源电压为16 V恒定不变，R0为定值电阻，R为滑动变阻器，闭合开关S后，在滑片P滑动的过程中，电压表与电流表示数的变化关系如图乙所示，根据图像信息可知，下列判断不正确的是()图5A．R0的阻值是10 ΩB．电路的最大总功率是25.6 WC．R0的最小功率是3.2 WD．滑动变阻器的最大阻值是70 Ω6．如图6甲所示，R1为定值电阻，闭合开关S，滑动变阻器R2的滑片从a端滑到b端的过程中，R2消耗的电功率P与其两端电压U的关系图像如图乙所示，下列说法正确的是()图6A．R1的阻值为20 ΩB．R2的最大阻值为50 ΩC．电源电压为5 VD．该电路消耗的最大电功率为0.9 W7．如果加在某定值电阻两端的电压从6 V升高到10 V，通过该电阻的电流变化了0.1 A，则该电阻的电功率变化了________W.8．甲、乙两只灯泡，其I－U关系图像如图7所示，现将甲、乙两灯串联在电源电压为5 V的电路中，通过甲灯的电流是______A，乙灯两端电压是______V，两灯消耗的总功率是________W.图79．如图8甲所示，A、B分别是标有“6 V 3.6 W”字样的灯泡L和定值电阻R的U－I图像．则R的阻值为________ Ω；若把它们接入电路，如图乙所示，当只闭合开关S1时，L正常发光，此时电流表的示数为________A；若再闭合开关S3，电流表的示数为________A；若只闭合开关S2，电路消耗的电功率为________W.图810．如图9甲所示，电源电压一定，闭合开关S，滑动变阻器滑片P从最上端滑至最下端的过程中，电流表示数I与滑动变阻器接入电路的阻值R之间的关系如图乙所示．已知定值电阻R0＝20 Ω，则电源电压U＝________V．图乙中坐标值I1＝________A．当电流表示数I＝0.4 A时，R0与R消耗的电功率之比为________．图911．如图10甲所示的电路中，电源电压保持不变，闭合开关S后，滑动变阻器的滑片P 由a端移动到b端时，测得电阻R两端的电压U与通过电阻R的电流I的变化关系如图乙所示，则电源的电压为______V，R的阻值为______ Ω，电压表V1示数的变化范围是________，滑动变阻器的最大阻值________ Ω，滑片移动过程中，此电路消耗的最大电功率为________W.图1012．如图11甲所示，电源电压保持不变，闭合开关S，滑动变阻器滑片P从b点滑到a 点的过程中，两电压表示数随电流表示数变化的图线如图乙所示．则：(1)R2阻值为多少欧？(2)电源电压为多少伏？(3)滑片从b点滑到a点的过程中，电路消耗的总功率最大值为多少瓦？图11答案1．C 2．A 3．A 4．B 5．C ． 6．B 7．1.6 8．0.4 3 2 9．10 0.6 1.2 2.4 10．12 0.2 2∶1 11．12 8 0～8 V 16 1812．由图甲知，R 、R 1、R 2串联，电压表V 1测R 1两端电压，电压表V 2测R 2两端电压，电流表测电路中电流．(1)滑片P 从b 点滑到a 点的过程中，R 1连入电路阻值变小，电路中总电阻变小，由I ＝UR 可知，电路中电流变大，R 2两端的电压变大，因串联电路中总电压等于各分电压之和，所以，R 1两端的电压变小，综上可知，图乙中，dc 段表示V 1的示数随电流表示数的变化的图线，ec 段表示V 2的示数随电流表示数变化的图线；当滑片位于b 点时，R 1接入电路中的电阻较大，电路中的电流较小，由图乙可知，电路中的最小电流I 小＝1 A ，R 1两端的电压U 1＝12 V ，R 2两端的电压U 2＝2 V ，则R 2阻值：R 2＝U 2I 小＝2 V1 A＝2 Ω.(2)因串联电路中总电压等于各分电压之和，所以，当滑片位于b 点时，电源的电压：U ＝U 1＋U 2＋I 小R ＝12 V ＋2 V ＋1 A ×R ①，当滑片位于a 点时，R 1接入电路中的电阻较小，电路中的电流较大，R 2的功率较大，由图乙可知，电路中的最大电流I 大＝3 A ，R 1两端的电压U 1′＝6 V ，R 2两端的电压U 2′＝6 V ，则电源的电压：U ＝U 1′＋U 2′＋I 大R ＝6 V ＋6 V ＋3 A ×R ②，因电源的电压不变，所以由①②得：R ＝1 Ω，电源的电压U ＝U 1＋U 2＋I 小R ＝2 V ＋12 V ＋1 A ×1 Ω＝15 V.(3)滑片从b点滑到a点的过程中时，电路的电流最大时，电路消耗的总功率最大，则P 大＝UI大＝15 V×3 A＝45 W.。
电功率极值范围值类问题专题图像类找极值1．小峰同学在探究通过导体的电流与其两端电压的关系时，设计了如图-1所示的电路，电源电压恒定不变，他将滑动变阻器R2的滑片从最右端移到最左端的过程中，根据实验数据绘制了如图-2所示的图像，电压表测量的是___________两端的电压，电路的总功率最大值为___________W，滑动变阻器R2的最大阻值为___________Ω。
2．如图所示电路，电源电压不变，闭合开关后，滑片P由b端滑到a端，电压表示数U与电流表示数I的变化如图乙所示。
则定值电阻R为______Ω；在滑片P滑动过程中，滑动变阻器消耗的最大功率为______W。
3．如图甲所示的电路中，电源电压保持不变，闭合开关S后，滑片P从b端移动到a端的过程中，电压表示数U 与电流表示数I的关系图象如图乙所示，下列判断正确的是（）A．R1的阻值为15ΩB．滑片在a端时，电压表示数为4VC．电源电压为6V D．R1电功率的最小值为3.6W4．如图甲所示的电路中，1R为定值电阻，2R为滑动变阻器，电源电压不变。
闭合开关S后，滑动变阻器的滑片P 从最左端移动到最右端的过程中，电流表示数I与电压表示数U的变化关系如图乙所示，则2R的最大阻值为_______ ，电源电压为_______V，电路的最大总功率为_______W。
5．在如图甲所示的电路中，R1为定值电阻，R2为滑动变阻器，闭合开关S后，滑片P从b端移动到a端的过程中，电压表示数U与电流表示数I的关系图象如图乙所示，已知R1的电阻为5Ω，则电源电压为________ V，滑动变阻器的最大电阻为________ Ω，滑动变阻器R2消耗的最大功率为________ W。
6．如图a所示，电源电压保持不变，闭合开关S，滑动变阻器的滑片P从右端滑到左端的过程中，两电压表示数随电流表示数变化的图像如图b所示，电源电压为______V；滑片滑动过程中电路的最大总功率为______W。
《电功率》动态电路分析电路动态分析是初中学生物理学习过程中的一个难点，其原因是这类题目对学生有较高的能力要求。
进行电路动态分析：要求学生知道欧姆定律的内容、电功率公式，并结合串、并联电路规律进行综合运用。
一、学情分析通过前面的学习，学生对电路的基础知识，电流、电压、电阻三个物理量相关知识、欧姆定律、电功率有了清楚的认识，对电路的判定，也比较熟悉了，所以在解决方法和技巧上需要给以指导。
还有本部分只是相对来说有点难度，很多学生会存在畏惧心理，需要从思想上首先帮助他们消除这种心理。
三、教学目标（1）知识与技能1.让学生在欧姆定律、电功率的基础上认识动态电路。
2.会分析动态电路各物理量的变化。
（2）过程与方法1.利用多媒体、实验探究让学生加深对动态电路分析过程的理解。
2.培养学生的物理思维模式和方法。
（3）情感、态度和价值观让学生在学习过程中体味克服困难、解决问题的成功喜悦，培养学生的自信心。
重点：会分析动态电路中变阻器滑片位置的变化、由于开关开合、滑动变阻器组织的变化引起的电路电流、电压、电功率的变化。
难点：学会用“动态”的观点把电路简化，及化动为静。
由于本部分内容题型多样，但解题方法固定并且有规律，因此我采用经典题教法，意图实现学一题会一类，会迁移。
在教学过程中已经典题为依据，以问题为线索，引导学生通过分组探究、思考、讨论解决问题。
学法：学生通过巩固就知为学习打下基础，在学习过程中，学生分组探究、根据问题，不断思考、讨论、交流，通过自主学习、合作交流、互教互学等方法来突破难点而达成目标。
五．教学过程1.导入：用一道常见的滑动变阻器的习题导入课题，并及时的对动态电路给出定义。
是学生并确了内容。
2.展示目标在学生明确了学习内容后，给出了动态电路的三种类型。
这样是学生对动态电路的认识更明确、更具体，克服了畏惧。
3.经典解答、归纳方法：选取经典题确立重点，经典题的使用及难点的突破：学生在明确教学目标后，学生根据问题分析题目，找到解题所学知识，在教师引导下找到解题的突破口来解答经典题。
电功率动态电路解题技巧一、解题步骤1.识别电路，确定电路类型，分析各用电器的串并联情况。
复杂电路可以画等效电路图分析。
画等效电路图时电流表可视为导线，电压表可看作断路，直接去掉。
2.判断电表的测量对象：串联电路只需判断电压表，并联电路只需判断电流表。
3.动态分析：分析各个物理量的变化情况。
（1）串联电路分析思路：先电流后电压、先整体后部分；（2）并联电路分析思路：先电压后电流，先支路后干路。

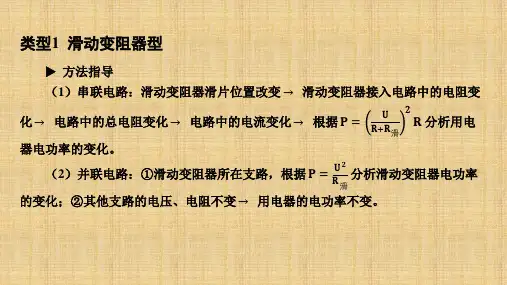

二、基本方法1.程序法：基本思路是“部分→整体→部分”，即从阻值变化部分入手，由串、并联规律判断R总的变化情况，再由欧姆定律判断I总和U总的变化情况，最后由部分电路欧姆定律确定各部分的变化情况：如：R局↑（↓）→R总↑（↓）→I总↓（↑）→U定↓（↑）→I分、U分、P分的变化情况。
2.结论法：根据“串反并同”结论来判断：（1）若电路中某电阻（或电器）与电阻R x串联，则U、I、P均与电阻R x的变化趋势相反；（2）若电路中某电阻（或电器）与电阻R x并联，则U、I、P均与电阻R x的变化趋势相同。
注意：初中范围内此结论不适合于单纯并联的电路，也就是说，此结论适合于串联电路和混联电路。
三、分析小技巧1.电流表可视为导线，电压表可看作断路。
2.多个仪表时，一个一个单独分析。
3.元件断路或短路时可去掉。
4.同一根导线各处接线效果等同。
5.串联电路一般先分析电流，并联电路一般先分析电压。
【典例引领】类型1.开关通断引起的动态电路分析1——串联例1.如图所示，灯泡L1和L2（灯泡中只要有电流就能发光）相同，电源电压小于灯泡的额定电压，且保持不变，开关S由闭合到断开，电路中（）A.L1变亮，电压表示数变小B.L1变暗，电流表示数变大C.L2亮起来，电压表示数变大D.L2亮起来，电流表示数变小解析：开关S闭合时，电路为灯泡L1的简单电路，L2被短路，电压表测电源的电压，电流表测电路中的电流；当开关S断开时，灯泡L1与L2串联，电压表测灯泡L1两端的电压，电流表测串联电路中的电流，因串联电路中总电阻等于各分电阻之和，所以电路中的总电阻变大，电源电压保持不变，由UIR可知，电路中的电流变小，电流表示数变小，灯泡L1变暗、L2亮起来，由串联电路电压规律可知，电压表示数变小，故A、B、C错误，D正确。

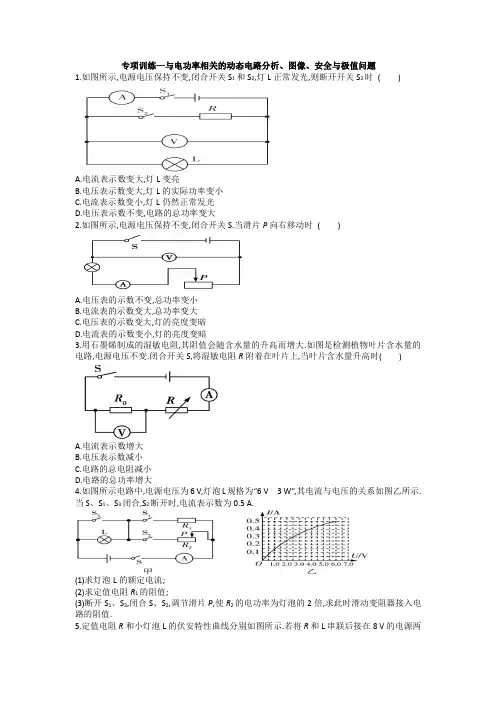

专项训练—与电功率相关的动态电路分析、图像、安全与极值问题1.如图所示,电源电压保持不变,闭合开关S1和S2,灯L正常发光,则断开开关S2时()A.电流表示数变大,灯L变亮B.电压表示数变大,灯L的实际功率变小C.电流表示数变小,灯L仍然正常发光D.电压表示数不变,电路的总功率变大2.如图所示,电源电压保持不变,闭合开关S.当滑片P向右移动时()A.电压表的示数不变,总功率变小B.电流表的示数变大,总功率变大C.电压表的示数变大,灯的亮度变暗D.电流表的示数变小,灯的亮度变暗3.用石墨烯制成的湿敏电阻,其阻值会随含水量的升高而增大.如图是检测植物叶片含水量的电路,电源电压不变.闭合开关S,将湿敏电阻R附着在叶片上,当叶片含水量升高时()A.电流表示数增大B.电压表示数减小C.电路的总电阻减小D.电路的总功率增大4.如图所示电路中,电源电压为6V,灯泡L规格为“6V3W”,其电流与电压的关系如图乙所示.当S、S1、S3闭合,S2断开时,电流表示数为0.5A.(1)求灯泡L的额定电流;(2)求定值电阻R1的阻值;(3)断开S1、S3,闭合S、S2,调节滑片P,使R2的电功率为灯泡的2倍,求此时滑动变阻器接入电路的阻值.5.定值电阻R和小灯泡L的伏安特性曲线分别如图所示.若将R和L串联后接在8V的电源两端,则R与L的电功率之比为()A.1∶2B.1∶3C.2∶3D.3∶56.如图所示的电路中,电源电压为4.5V且保持不变,定值电阻R1的阻值为10Ω,滑动变阻器R2的最大阻值为20Ω.电压表的量程为0~3V,电流表的量程为0~0.6A.当开关S闭合,滑动变阻器的滑片P在滑动的过程中,为保证电路安全,下列几种说法正确的是()A.滑动变阻器的阻值变化范围为5~20ΩB.电流表的示数变化范围为0.15~0.45AC.电压表的示数变化范围为1.5~4.5VD.电路消耗的总功率的变化范围为0.675~2.7W7.如图所示,电源电压为9V,小灯泡标有“3V 1.5W”(不考虑灯丝电阻的变化),滑动变阻器标有“30Ω1A”,电流表量程为0~0.6A,在保证电路安全工作的前提下,电路消耗的最大功率为W,滑动变阻器两端的最大电压为V.8.在如图所示的电路中,电源电压为3V保持不变,滑动变阻器R2标有“20Ω2A”字样.只闭合开关S1,电流表示数为0.3A.则:(1)电阻R1=Ω.(2)通电10s,电流通过电阻R1所做的功W=J.(3)再闭合开关S2,移动滑动变阻器滑片P,使R1和R2消耗的总功率最小,此时最小总功率P= W.9.小明利用标有“6V6W”的灯泡L1和“6V3W”的灯泡L2进行实验.(1)当L1正常发光时通过它的电流是多大?(2)如图甲所示,A和B分别为通过灯泡L1和L2的电流随两端电压变化的关系曲线.现将两灯连入如图乙所示的电路中,电流表的量程是0~0.6A,在保证电路安全的情况下,要使其中一只灯泡正常发光,电源电压是多少?电路消耗的总功率为多少?10.如图所示,电源电压保持不变,灯泡上标有“12V6W”,定值电阻R1=120Ω,滑动变阻器R2上标有“50Ω1A”,电压表的量程选用“0~3V”.断开S2,闭合S和S1,滑片P移到B端,灯泡刚好正常发光.(1)将滑片P移到B端,三个开关都闭合,1min内电路消耗的电能是多少?(2)断开S1,闭合S和S2,在安全前提下,调节滑片P的过程中,电路的最小功率是多少?11.如图所示电路中,滑动变阻器铭牌上标有“50Ω1A”字样,电压表量程为0~15V.闭合开关S1、S2,断开开关S3,调节变阻器滑片P至某位置,电压表示数为6.0V,电流表示数为0.50A,灯泡正常发光;再闭合开关S3,电流表示数变为0.75A.(1)求变阻器接入电路的阻值;(2)求灯泡的额定功率;(3)只闭合开关S1、S2,改变电源电压并移动滑片P,使电路安全工作,求电路在10s内消耗的最大电能.答案解析一、选择题1.C【解题思路】由电路图可知,闭合开关S1和S2时,定值电阻R与灯泡L并联,电压表测电源两端的电压,电流表测干路电流.当断开开关S2时,电路为灯泡L的简单电路,电压表测电源两端的电压,电流表测通过L的电流,因电源电压保持不变,所以,电压表的示数不变,故B错误;因并联电路中各支路独立工作、互不影响,所以,通过灯泡L的电流不变,灯L仍然正常发光,故A错误;因并联电路中干路电流等于各支路电流之和,所以,电路的总电流变小,即电流表的示数变小,故C正确;由P=UI可知,电路的总功率减小,故D错误.故选C.2.B【解题思路】电路中灯泡与滑动变阻器串联,电压表测电源电压,故电压表示数不变,电流表测电路中的电流,当滑片P向右移动时,滑动变阻器接入电路的阻值变小,故电路中的电流增大,根据P=UI可知,电路总电功率也增大,小灯泡的功率P L=I2R L也增大,故小灯泡变亮,选项A、C、D错误,B正确.3.B【解题思路】由题图知,闭合开关S,R0与湿敏电阻串联,电压表测量R0两端的电压,电流表测电路中的电流.已知湿敏电阻的阻值会随含水量的升高而增大,故当叶片的含水量升高时,电路中的总电阻增大,电流减小,电流表示数减小,定值电阻R0两端的电压减小,电压表示数减小,故A、C错误,B正确;由于电源电压不变,电路中的电流减小,由P=UI可知,电路的总功率减小,D错.5.D【解题思路】R和L串联,则通过它们的电流相等,由图像可知,当I=0.3A时,U R=3V,U L=5 V,它们两端的电压之和等于电源电压8V,它们的电功率之比P R∶P L=U R I∶U L I=U R∶U L=3V∶5V=3∶5.故选D.。

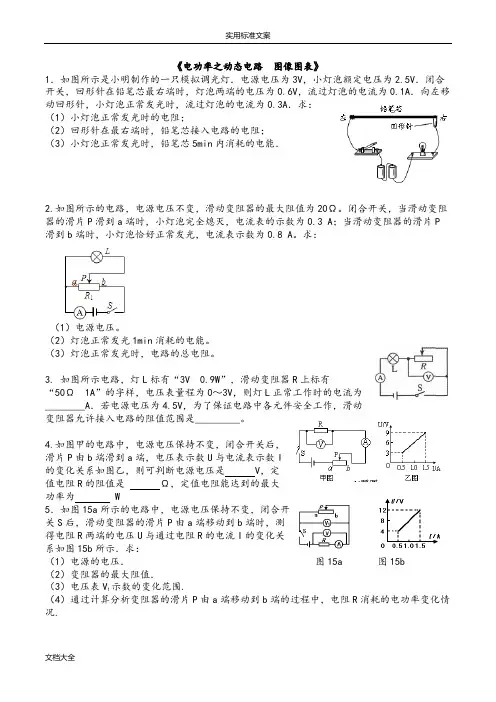

《电功率之动态电路图像图表》1．如图所示是小明制作的一只模拟调光灯．电源电压为3V，小灯泡额定电压为2.5V．闭合开关，回形针在铅笔芯最右端时，灯泡两端的电压为0.6V，流过灯泡的电流为0.1A．向左移动回形针，小灯泡正常发光时，流过灯泡的电流为0.3A．求：（1）小灯泡正常发光时的电阻；（2）回形针在最右端时，铅笔芯接入电路的电阻；（3）小灯泡正常发光时，铅笔芯5min内消耗的电能．2.如图所示的电路，电源电压不变，滑动变阻器的最大阻值为20Ω。
闭合开关，当滑动变阻器的滑片P滑到a端时，小灯泡完全熄灭，电流表的示数为0.3 A；当滑动变阻器的滑片P 滑到b端时，小灯泡恰好正常发光，电流表示数为0.8 A。
求：（1）电源电压。
（2）灯泡正常发光1min消耗的电能。
（3）灯泡正常发光时，电路的总电阻。
3. 如图所示电路，灯L标有“3V 0.9W”，滑动变阻器R上标有“50Ω 1A”的字样，电压表量程为0～3V，则灯L正常工作时的电流为________A．若电源电压为4.5V，为了保证电路中各元件安全工作，滑动变阻器允许接入电路的阻值范围是_________。
4.如图甲的电路中，电源电压保持不变，闭合开关后，滑片P由b端滑到a端，电压表示数U与电流表示数I的变化关系如图乙，则可判断电源电压是 V，定值电阻R的阻值是Ω，定值电阻能达到的最大功率为 W5．如图15a所示的电路中，电源电压保持不变，闭合开关S后，滑动变阻器的滑片P由a端移动到b端时，测得电阻R两端的电压U与通过电阻R的电流I的变化关系如图15b所示．求：（1）电源的电压．图15a 图15b（2）变阻器的最大阻值．示数的变化范围.（3）电压表V1（4）通过计算分析变阻器的滑片P由a端移动到b端的过程中，电阻R消耗的电功率变化情况.6．浴霸是安装在浴室内供取暖和照明的家用电器，某品牌浴霸的铭牌和简化电路如图14所的红外线取暖灯220V 50HZ(1)浴霸工作时，为了使取暖功率达到最大值，应闭合的开关是（2）照明灯工作时，它的电阻是多大？（3）三灯同时正常工作半小时，消耗多少电能？7. 小华用如图所示的电路测小灯泡功率．电路中电源电压恒为4.5V，电压表的量程为0～3V，电流表的量程为0～0.6A，滑动变阻器的规格为“20Ω lA”，灯泡标有“2.5V1.25W”字样。
《电功率》专题——动态电路一、开关引起的动态问题1、如图所示，电源电压保持不变，R1、R2为阻值未知的定值电阻。
在闭合开关S的情况下，断开S1时，电压表的读数U1=4V，电流表读数I1=0.1A；闭合S1时，电压表的读数U1′=6V．求：（1）电源电压U；（2）定值电阻R1、R2的阻值；（3）闭合开关S的情况下，S1断开与闭合时电路中的电功率之比．2、如图所示，电源电压保持不变，灯泡L2标有“24V 12W”。
开关S1闭合、S2断开时，电流表的示数为1A，电压表的示数为12V，灯泡L1正常发光。
不考虑温度对灯泡灯丝电阻的影响。
（1）灯泡L1的额定功率．（2）在10s内，灯泡L1正常发光时消耗的电能．（3）灯泡L2的电阻．（4）当开关S1、S2都闭合时，求电流表的示数和灯泡L2的实际功率．3、如图所示，电源电压保持不变，电灯L上标有“6V12W”字样，当开关S1闭合，S2断开时，电灯恰好正常发光，电压表读数为4V，求：（1）电源电压和电阻R0的阻值。
（2）当开关S1、S2都闭合时，电阻R0消耗的功率是多少？二、滑变引起的动态问题4、如图（甲）所示，是某同学探究电流与电压关系的电路图，开关S闭合后，将滑片P从a端移至b端，电流表和电压表的示数变化关系如图（乙），由图象可知（）A．将滑片P从a端移至b端时，电流表和电压表的示数都变小B．该电路的电源电压为6VC．该电路的最小功率0.3WD．R0的电功率变化范围为0﹣1.8W5、如图所示，滑动变阻器的最大阻值是20Ω，当滑片P移到到最右端B时，闭合开关，电压表示数为2V，电流表示数为0.2A，电源电压保持不变，求：（1）R的阻值；（2）电源的电压；（3）滑片P移动过程中，R消耗的最大功率．6、如图所示，电源电压为12V，且保持不变，已知滑动变阻器的最大值为18Ω，定值电阻RO为24Ω，小灯泡上标有“6V 3W”字样。
求（1）灯泡的电阻和正常工作时的电流各是多少？（2）S闭合，S1、S2都断开时，要使灯泡正常发光，滑动变阻器接入电路中的阻值为多大？（3）S、S1、S2都闭合时，调节滑动变阻器滑片到何处时，整个电路消耗的总功率最小？这个最小功率是多少？7、如图所示，电源电压保持不变，小灯泡L标有“3 V 1.5 W”的字样，滑动变阻器R1的阻值变化范围为0~70 Ω，定值电阻R2的阻值为30 Ω。
电功率图像问题探讨作者：***来源：《中学教学参考·理科版》2022年第05期[摘要]物理图像是物理课程体系的重要组成部分，其中电功率的图像问题是教学的重点和中考命题的热点。
如何正确理解动态电路中电功率与电流、电压、电阻等物理量之间的函数关系、图像关系是物理教学的难点。
掌握这些物理量之间的函数、图像关系，对解决初中物理电功率问题至关重要。
[关键词]电功率;物理图像;初中物理[中图分类号] G633.7 [文献标识码] A [文章编号] 1674-6058（2022）14-0051-03电功率及其相关知识是初中物理教学的重点，电功率是比较抽象的概念，而初中生的思维主要以形象思维为主，需要以具体事例、数据、图像帮助他们理解电功率问题。
图像采用数学中的函数关系来表现物理规律，能够直接反映某个物理量随着另一个物理量变化的关系，将原本抽象的内容图像化，从而使物理量之间的关系变得更直观、更容易理解。
利用图像信息分析电功率问题不但可以化繁为简、化难为易，而且能培养学生分析与解决问题的能力，提高学生对电学知识的综合运用能力。
一、从一道广东省中考题说起2020年广东省中考物理第22题，从知识角度看主要考查欧姆定律、电功率的计算式[P=UI]及推导式的应用。
从能力角度看，主要考查分析物理情境建立物理模型的能力、信息获取能力和计算能力。
题目的难点主要集中在第（4）问。
现结合具体题目进行分析。
[题目]（2020年广东省中考物理第22题）小明家的台灯是通过电位器来调节亮度的。
他猜想：台灯变亮时电位器消耗电能的功率会变小，为此他设计了如图1甲所示的电路进行探究，已知电源电压为4 V并保持不变，电压表（0～3 V）2个，电流表（0～0.6 A），滑动变阻器规格为“20 Ω，1 A”，小灯泡L标有“2.5 V，1.25 W”字样（忽略温度对灯丝电阻的影响）。
（1）电路中[a]是表，[b]是表;（2）实验中，小灯泡正常发光时电流表的示数为 A;（3）根据实验数据，绘制出滑动变阻器的功率[PR]与小灯泡的电功率[PL]的关系图像如图1乙所示，由图可知：小灯泡的电功率（亮度）变大时，滑动变阻器的电功率 ;（4）假设实验所用的小灯泡能承受的最大电压可以高出其额定电压的1/4，在确保电路中各元件安全的情况下，移动滑动变阻器的滑片，小灯泡的电功率变化范围是从 W至 W。
