中考物理专题复习专题八动态电路练习

题型一：滑动变阻器动态电路1． 在图2所示的电路中电源电压保持不变.闭合电键S 当滑动变阻器的滑片 P 向右移动时电流表 A 的示数将_______( 选填“变小”、“不变”或“变大”）电压表V 与电压表 V2 示数的差值跟电压表 V1 示数的比值_______ ( 选填“小于1”、“等于1”或“大于1”）。

2.学习了电学知识后物理兴趣小组对亮度可调的应急灯进行了探究发现它的亮度调节开关相当于一个滑动变阻器，电路如右图所示。

闭合开关用电压表和电流表对其进行测量，调节滑动变阻器使灯泡变亮的过程中，电压表和电流表的示数变化情况是（电源电压保持不变）（ ）A.电流表A 的示数变小B.电压表V1的示数变大C.电压表V1的示数变小 Ｄ.电压表V2的示数不变3．如右图所示电路中电源电压不变当变阻器的滑片向左移动时图中各表的示数变化情况：A____V1___，V2___（以上选填“变大变小不变”）4、如右图所示，R 0为定值电阻，电源电压恒定。

闭合开关，当滑动变阻器接入电路的电阻值为R/4电压表的示数为6V ；当滑动变阻器接入电路的阻值为R 时，电压表的示数为3V ；则前后两次通过R 0的电流之比是____，电源电压是___V 。

5、如图所示的电路，电源电压不变，当开关S 闭合后，移动滑片P ，改变滑动变阻器接入电路的阻值，使电压表的示数从6V 变化到2V ，同时观察到电流表的示数从0.5A 变化到1A ．定值电阻0R 阻值和电源电压分别为：（ ）A ．4Ω、8V ；B ．6Ω、12V ；C ．8Ω、10V ；D ．16Ω、10V6、如图所示电路，已知电流表的量程为0—0.6A ，电压表的量程为0—3v ，定值电阻R １阻值为10Ω，滑动变阻器R ２的最大阻值为50Ω，电源电压为6V 。

开关S 闭合后，在滑动变阻器滑片滑动过程中，为保证电流表、电压表不被烧坏的情况下：（ ）A.滑动变阻器滑片允许滑到最左端；B.电压表最小示数是1V ；C.电路中允许通过的最大电流是0.6A ；D.滑动变阻器滑片移动过程中，电流表先达到最大量程。

中考物理专题复习《中考动态电路问题》知识点1：导致电表示数变化的基本情况即电路动态问题1.滑动变阻器的滑片P的位置的变化引起电路中电学物理量的变化（1）串联电路中滑动变阻器的滑片P的位置的变化引起的变化（2）并联电路中滑动变阻器的滑片P的位置的变化引起的变化2.电键的断开或闭合引起电路中电学物理量的变化（1）串联电路中电键的断开或闭合引起的变化（2）并联电路中电键的断开或闭合引起的变化3.电键的断开或闭合、同时滑动变阻器也移动的情况下，引起电路中电学物理量的变化4. 电路出现的故障（短路和断路）引起。

5.敏感电阻阻值变化引起的动态电路分析。

知识点2：解决电路动态问题基本理论1.串并联电路特点（1）串联电路：电流关系： I=I1=I2电压关系： U=U1+U2电阻关系： R=R1+R2（2）并联电路：电流关系： I=I1+I2电压关系： U=U1=U2电阻关系： 1/R=1/R1+1/R22.欧姆定律（1）内容：导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比.（2）公式：I=U/R（3）变形公式：U=IR R=U/I3.电功率公式P=UI P=I2R P= U2/R4.判断电路连接——可以先简化电路，电流表当导线看，电压表当开路看.5.如何判断电流表测量通过哪个用电器的电流。

方法：看电流表与哪个用电器串联，则就测通过那个用电器的电流.6.如何判断电压表测哪部分电路两端的电压。

方法：电压表与哪个用电器并联就测哪个用电器两端的电压.知识点3：解决动态电路问题方法技巧1．学会正确分析电路图。

首先要让学生养成分析电路图的习惯，无论是静态电路还是动态电路，都要求学生能够独立分析题目给出的电路图中，各个用电器之间是串联还是并联。

具体的方法是把电流表简化成导线，将电压表简化成断开的开关或干脆拿掉，把闭合的开关看成导线，把被局部短路的用电器拿掉，把开关断开的支路去掉，从而简化电路。

经过电路简化后，电路中基本只出现电源、用电器，电路显得比较简单，把刚才去掉的电表复原上去，明确电压表和电流表分别测量那个用电器的电压和电流。

动态电路专题一、滑动变阻器1．串联电路【例1】如图1，是典型的伏安法测电阻的实验电路图，当滑片P向右移动时，请你判断A表和V表的变化。

练习：如图2所示，闭合形状S后，使滑动变阻器的滑片P向左滑动，则（）A．电流表的示数变大，电压表的示数变大，灯变暗B．电流表的示数变小，电压表的示数变大，灯变亮C．电流表的示数变大，电压表的示数变小，灯变亮D．电流表的示数变小，电压表的示数变小，灯变暗【例2】如图3，当滑片P向左移动时，A表和V表将如何变化。

练习：如图4，当滑片P向左移动时，A表和V表将如何变化。

【例3】在如图5所示电路中，当闭合开关后，滑动变阻器的滑动片P向右移动时（）A．安培表示数变大，灯变暗B．安培表示数变小，灯变亮C．伏特表示数不变，灯变亮D．伏特表示数不变，灯变暗练习：在如图6所示电路中，当闭合开关后，滑动变阻器的滑动片P向右移动时（）A．电压表示数变大，灯变暗B．电压表示数变小，灯变亮C．电流表示数变小，灯变亮D．电流表示数不变，灯变暗2．并联电路【例4】如图7，当滑片P向右移动时，A1表、A2表和V表将如何变化？练习：如图8，当滑片P向右移动时，A1表、A2表和V表将如何变化？二、开关的断开或闭合1．串联电路【例5】在如图9所示的电路中，将开关K闭合，则安培表的示数将______，伏特表的示数将________(均填“变大”、“变小”或“不变”)。

练习：在如图10所示的电路中，当开关K断开时，电阻R1与R2是_______联的。

开关K闭合时，电压表的示数将________（选填“变小”、“不变”或“变大”）。

2．并联电路【例6】在图11中，灯泡L1和灯泡L2是______联连接的。

当开关K断开时，电压表的示数将________；电流表的示数将__________(选填“增大”、“不变”或“减小”)。

练习：在图12所示的电路中，R1的阻值为10Ω，只闭合开关S1时电流表的示数为0.3A，再闭合开关S2后，电流表的示数为0.45A，则R2的阻值为Ω。

中考物理《动态电路》专题训练（附带答案）类型一变阻器型动态电路1.如图所示的电路中，电源电压不变，闭合开关S，当滑动变阻器的滑片向右滑动时，灯泡L1和L2的亮度的变化是（）A．L1、L2都变亮B．L1、L2都变暗C．L1变亮，L2变暗D．L1变亮，L2的亮度不变2.在如图所示的电路中，电源电压保持不变，闭合电键S，当滑动变阻器的滑片向右移动时，电表示数保持不变的是（）A．A1和V B．A和V C．只有V D．只有A13.如图所示的电路中，电源两端电压保持不变，R1为定值电阻。

开关S闭合后，在滑动变阻器R2的滑片P 向右移动的过程中，下列说法正确的是（）A．电压表V1的示数变大B．电流表A的示数变大C．电压表V2的示数变大D．电路消耗的总功率变大4.如图所示电路中电源电压不变，灯L标有“2.5V 1.25W”字样（假设灯丝电阻不变），电流表量程为“0～0.6A”，电压表量程为“0～3V”，滑动变阻器规格为“10Ω 1A”。

闭合开关S，移动变阻器的滑片，当灯泡正常发光时电压表的示数为2V。

在不损坏电路元件的情况下，下列说法中正确的是（）A．电源电压为4.5VB．该电路的最大功率是2.7WC．当电流表示数为0.4A时，滑动变阻器消耗的电功率为1WD．滑动变阻器允许连入电路的阻值范围为4～10Ω5.如图1所示电路，电源电压保持不变。

闭合开关S，当滑动变阻器的滑片P从a端滑到b端的过程中，R1、R2的U﹣I关系图象如图2所示，则下列判断正确的是（）A．图线甲是电阻R1的“U﹣I”关系图象B．滑动变阻器R2的最大阻值为49ΩC．电阻R1的最大功率为14.4WD．同一时刻，电阻R1的功率始终大于R2的功率6.如图，电源电压不变，滑动变阻器滑片P从最左端滑到最右端，电压表示数变化了4V，定值电阻R的电功率变化范围为1.6﹣3.6W，则滑片P在最左端时的电流与在最右端时的电流之比为，滑动变阻器的最大阻值为Ω。

7.如图所示，将规格相同的小灯泡按照甲、乙两种连接方式接入电压均为U且保持不变的电路中，通过分别调节滑动变阻器R1和R2使所有灯泡均正常发光。

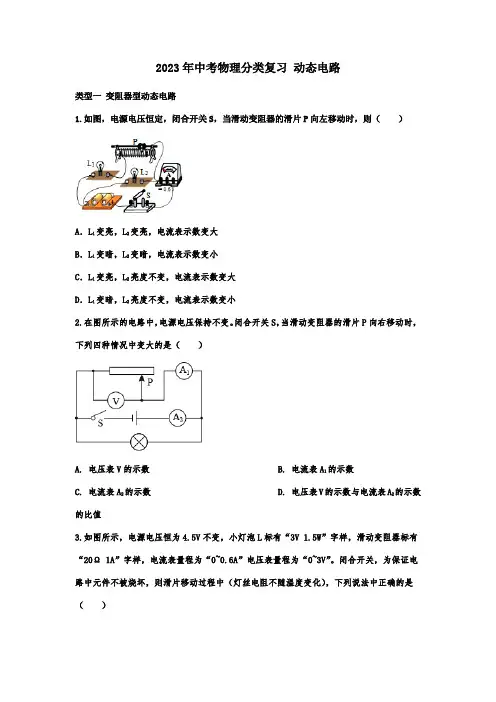

2023年中考物理分类复习动态电路类型一变阻器型动态电路1.如图，电源电压恒定，闭合开关S，当滑动变阻器的滑片P向左移动时，则（）A．L1变亮，L2变亮，电流表示数变大B．L1变暗，L2变暗，电流表示数变小C．L1变亮，L2亮度不变，电流表示数变大D．L1变暗，L2亮度不变，电流表示数变小2.在图所示的电路中，电源电压保持不变。

闭合开关S，当滑动变阻器的滑片P向右移动时，下列四种情况中变大的是（）A. 电压表V的示数B. 电流表A1的示数C. 电流表A2的示数D. 电压表V的示数与电流表A2的示数的比值3.如图所示，电源电压恒为4.5V不变，小灯泡L标有“3V 1.5W”字样，滑动变阻器标有“20Ω 1A”字样，电流表量程为“0~0.6A”电压表量程为“0~3V”。

闭合开关，为保证电路中元件不被烧坏，则滑片移动过程中（灯丝电阻不随温度变化），下列说法中正确的是（）A. 滑动变阻器滑片向右滑时，灯泡L变亮B. 该灯泡正常发光时的电阻为6ΩC. 滑动变阻器允许接入电路的阻值范围是3Ω~12ΩD. 该电路的最大功率为2.25W4.“模拟调光灯”的电路如图甲，电源电压4.5V，电压表量程“0～3V”，电流表量程“0～0.6A”，滑动变阻器（20Ω 1A），灯泡L标有“2.5V 1.25W”，调节滑动变阻器测得多组数据，作出U﹣I图线如图乙，下列判断正确的是（）A．随电压的增加，小灯泡的电阻减小B．电路中最小电流是0.18AC．灯泡正常发光时，电路的总功率是2.25WD．灯泡正常发光时，滑动变阻器接入电路的阻值是10Ω5.如图甲所示滑动变阻器的滑片从a端滑到b端的过程中，电流表和电压表示数变化的规律如图乙所示。

则以下说法正确的是（）A．R0的阻值为10ΩB．滑动变阻器的最大阻值为60ΩC．电源电压为8VD．滑片在滑动的过程中，滑动变阻器的最大功率为0.9W6.在如图所示的电路中，R2=5Ω，a、b两点到滑动变阻器两端的距离均为滑动变阻器总长度的15，滑片位于a、b两点时R2消耗的电功率均为4W，则R1的阻值为______Ω。

专题08动态电路分析一、常见题目类型动态电路中电流与电压的变化情况主要由以下三个方面引起：1.滑动变阻器滑片P 的位置改变引起；2.开关的断开或闭合引起；3.电路出现的故障（短路和断路）引起。

4.串联电路；5.并联电路；二、用到的基础知识1.欧姆定律I=U/R 。

2.串联电路中电流、电压及电阻的关系；分压规律：U 1U 2=R 1R 23.并联电路中电流、电压及电阻的关系；分流规律：I 1I 2=R 2R 14.滑动变阻器的使用。

5.电流表、电压表的使用。

6.短路与断路。

三、常用到的分析方法1.判断电路连接方式，即串联电路还是并联电路，画出等效电路图。

2.判断电流表与电压表测量的是哪一段电路的电流或两端的电压。

3.开关在电路中的位置及作用。

4.电源电压可以认为是不变的。

5.并联电路电压表的示数一般情况下是不变的，各支路中的电流互不影响。

三、例题分析【例题1】（2023奉贤二模）在图所示，电阻R 1的阻值为10欧，滑动变阻器滑片P 位于中点附近。

用一阻值为20欧的电阻替换R 1后，可使电压表示数与替换R 1前相同的方法有（）①电源电压不变，向左移动滑片P②电源电压不变，向右移动滑片P③减小电源电压，不移动滑片P④增大电源电压，向左移动滑片PA．①③B．①②C．②③D．②④【例题2】（2022奉贤二模）如图所示，电源电压保持不变，电阻R1的阻值为10欧。

开关S闭合后，用一个阻值为20欧的电阻替换电阻R1，可能使两电流表A1、A2示数的比值与替换R1前相等的方法是（）A．电源电压不变，不移动滑片P B．电源电压不变，向左移动滑片PC．增大电源电压，不移动滑片P D．增大电源电压，向右移动滑片P【例题3】（2023嘉定二模）在图所示的电路中，电源电压保持不变。

将电流表A1和A2正确接入电路中，闭合开关S，电路正常工作。

移动滑动变阻器R2的滑片P，电压表V与电流表A1示数的乘积不变，电压表V与电流表A2示数的乘积变大，则（）A．电流表A1可能测量通过R1的电流B．电流表A2一定测量通过R2的电流C．电流表A2可能测量通过R1和R2的电流D．滑动变阻器R2的滑片P一定向右移动【例题4】（2023普陀一模）在图所示的电路中，定值电阻R1、R2的大小关系为R1>R2，闭合开关S，电压表V1和V2示数的比值为k1，若用定值电阻R0（R0＜R2）替换R1、R2中的一个，闭合开关S，电压表V1和V2示数的比值为k2。

2023年中考物理重难点复习：动态电路分析（精练）
1．如图所示的电路中，电源电压保持不变，闭合开关S，滑动变阻器的滑片P向右移动的过程
）
中，下列说法正确的是（
A．电压表的示数变大
B．电流表A1和电流表A2的示数均减小
C．电流表A1的示数与电流表A2的示数之差减小
D．电压表V的示数与电流表A1的示数比值不变
2．如图所示的电路中，电源两端电压保持不变。

闭合开关S，将滑动变阻器的滑片向右滑动，
）
则下列说法中正确的是（
A．滑动变阻器接入电路中的电阻变小
B．总电阻变小
C．电流表的示数变小
D．电压表的示数变大
3．如图所示，电源电压恒定不变，R1、R2为定值电阻，闭合开关S1、S2后，电路正常，电压表、
）
电流表均有示数.若断开S2，不变的是（
A．电压表示数
B．电流表示数
C．电压表示数与电流表示数的比值
D．电压表示数与电流表示数的乘积
第1页（共24页）。

中考物理复习《动态电路》专项训练题及答案学校:___________班级：___________姓名：___________考号：___________动态电路分析1．如图所示，电源电压恒定，闭合开关S后，将滑动变阻器的滑片P由中点向左端滑动过程中，下列说法中正确的是( )A．电流表A1的示数变大B．电流表A2的示数不变C．电压表V的示数变大D．电压表V示数和电流表A2示数的比值变大2．如图所示，电源电压和灯泡L的电阻不变，闭合开关S后，将滑片P向左移动时（）A．电压表示数变大，电流表示数变大B．电压表示数变小，电流表示数变大C．电压表示数变大，灯泡变亮D．电压表示数变小，灯泡变暗3．如图所示的电路中，电源电压恒定，R1为定值电阻，R2为滑动变阻器，闭合开关S后，滑动变阻器滑片P从一端向另一端滑动过程中，以下说法错误的是（）A．若滑动变阻器滑片P自b向a移动，电压表V1的示数与电压表V2的示数比值变大B．若滑动变阻器滑片P自a向b移动，电流表A的示数变小，电压表的V2的示数与电流表A的示数之比变大C．不管滑片P怎么移动，电压V1的示数变化量ΔU与电流表A的示数变化量ΔI的比值不变D．若滑动变阻器滑片P自a向b移动，电压V2的示数变化量ΔU2与电流表A的示数变化量ΔI的比值变大4．如图甲是非接触式红外线测温枪，图乙是它的工作原理图。

R0是定值电阻，R是红外线热敏电阻，其阻值随人体温度变化的图象如图丙。

对该电路分析正确的是（）A．体温越高，R的阻值越大B．体温越高，电压表示数越大C．体温越低，电路中电流越大D．体温越低，电路总功率越大5．如图是小明设计的煤气检测电路如图所示，电源电压不变，R为定值电阻，Q为气敏元件，其阻值随煤气浓度的升高而增大，闭合开关S，当煤气浓度升高时，下列判断不正确的是（）A．电流表示数变小B．输出信号电压U ab变大C．R的电阻变大D．电路的总功率变小6．为了防止甲醛超标的危害，如图甲所示是我校创新小组的同学们设计的甲醛监测设备的原理图。

初三物理电学：动态电路练习题（滑变，开关，热敏电阻等）解题要点1，滑动变阻器导致的变化：先分析电阻，再分析干路电流电压。

后间接分析滑变上的电压。

2，开关导致的变化：往往出现在并联中，抓住并联电压特点结题。

3，实际应用：合乎正常思维，即表的示数要和待测数值正比例变化。

一．选择题（共19小题）1．如图所示电路，电源电压保持不变，其中R0、R1为定值电阻，闭合开关，当把滑动变阻器的滑片从右端调到左端过程中，下列说法中正确的是（）A．电流表A示数变小B．电压表V1示数变小C．电压表V2示数变小D．R0两端的电压变小2．如图所示，电源电压保持不变时，当滑动变阻器滑片P向右滑动过程中（）A．电压表V示数变小B．电流表A1示数变大C．电流表A2示数不变D．电流表A2示数变小3．如图所示，电源电压保持不变，闭合开关S，滑动变阻器滑片P向右滑动过程中（）A．电压表V示数变小B．电流表A1示数变大C．电流表A2示数不变D．电流表A2示数变小4．如图所示电路，电源两端电压保持不变。

闭合开关S，当滑动变阻器的滑片P向右滑动时，下列判断正确的是A．电压表V1示数变小，电压表V2示数变大，电流表示数变小B．电压表V1示数变小，电压表V2示数变小，电流表示数变小C．电压表V1示数变大，电压表V2示数变小，电流表示数变小D．电压表V1示数变大，电压表V2示数变大，电流表示数变大5．如图所示电路，电源电压保持不变。

闭合开关S，当滑动变阻器的滑片P向右滑动时，下列判断正确的是（）A．电压表V1示数变小，电压表V2示数变大，电流表示数变小B．电压表V1示数变大，电压表V2示数变小，电流表示数变小C．电压表V1示数变小，电压表V2示数变小，电流表示数变小D．电压表V1示数变大，电压表V2示数变大，电流表示数变大6．如图所示的电路中，电源电压不变，R1为定值电阻，开关S闭合后，滑片向右移动时（）A．电流表示数变大，电压表与电流表示数之比变大B．电压表示数变小，电压表与电流表示数之比变大C．电流表示数变大，电压表与电流表示数之比不变D．电流表示数变小，电压表与电流表示数之比不变7．如图所示，电源两端的电压保持不变，灯丝电阻不变，将滑动变阻器的滑片P置于中点，闭合开关S后，各电表的示数和灯泡的发光情况均正常，现将滑动变阻器的滑片P由中点向右滑动，则（）A．电流表A2示数变大B．电流表A1示数变小C．灯泡L变亮D．电压表V示数变大8．如图所示，闭合开关S，将滑动变阻器的滑片P向右移动的过程中，下列判断正确的是（）A．灯泡发光变亮B．电压表示数变小C．电流表示数变大D．灯泡发光变暗9．如图所示，电源电压不变，闭合开关S，滑动变阻器的滑片P从b端向a端移动过程中，下列判断正确的是（）A．灯泡L变亮，电压表示数变大，电流表示数变小B．灯泡L变亮，电压表示数变小，电流表示数变大C．灯泡L变暗，电压表示数不变，电流表示数变大D．灯泡L变暗，电压表示数变大，电流表示数变小10．在如图所示的电路中，电源电压保持不变。
