初三物理动态电路专题训练含答案

动态电路计算专题1.在如图甲电路中，电源电压不变，R0为定值电阻，R为滑动变阻器。

在滑片P从最右端向最左端滑动过程中，电压表与电流表的示数变化关系如图乙。

则下列说法正确的是（）A. 电源电压为5VB. R0消耗的最小功率为0.4WC. 定值电阻R0为8ΩD. 滑片P在中点时，电流为0.4A2.如图甲是身高测量仪，体检者站在绝缘平台上，能自动显示身高，电路原理如图乙。

R0为定值电阻，滑动变阻器R的滑片P随身高的增高而上滑。

下列有关分析，正确的是（）A. 电流表示数显示身高，身高越高示数越大B. 电压表示数显示身高，身高越高示数越大C. 身高越高，R0消耗的电功率越小D. 身高越高，电路消耗的总功率越大3.如图甲所示，R1为定值电阻，滑动变阻器R2的滑片从b端滑到a端的过程中，R2消耗的电功率P与通过的电流I的关系如图乙所示，下列说法正确的是（）A. 电源电压为6VB. R1的阻值为20ΩC. R2的最大阻值为40ΩD. 滑片在a端时，1min内R1消耗的电能为2160J4.“模拟调光灯”的电路如图甲，电源电压4.5V，电压表量程“ 0~3V”，电流表量程“0~0.6A”，滑动变阻器（20Ω 1A），灯泡L标有“2.5V 1.25W”，调节滑动变阻器测得多组数据，作出U−I图线如图乙，下列判断正确的是()A.随电压的增加，小灯泡的电阻减小B. 电路中最小电流是0.18AC. 灯泡正常发光时，电路的总功率是2.25WD. 灯泡正常发光时，滑动变阻器接入电路的阻值是10Ω5.在图的电路中，电源电压保持不变，R为定值电阻．闭合开关S后，将滑动变阻器的滑片P从最右端移到中间某个位置，电压表和电流表的示数分别变化了△U和△I．下列分析正确的是（）A.ΔUΔI 变大 B. ΔUΔI变小C. ΔUΔI 不变 D. ΔUΔI先变小后变大6.如图甲，电源电压保持不变，闭合开关S，变阻器滑片从a端滑到b端的过程中，电流表示数I与电压表示数U的关系图像如图乙所示｡以下分析错误的是（）A. 电源电压是3VB. R1的电阻值是10ΩC. R2的最大电阻值是20ΩD. 当滑片P移到中点时，电阻R1工作10s消耗4J的电能7.小张在研究小灯泡电阻的实验中连成了如图甲所示的电路，灯L标有“6V3W”字样，电源电压保持不变。

中考物理《动态电路》专题训练（附带答案）类型一变阻器型动态电路1.如图所示的电路中，电源电压不变，闭合开关S，当滑动变阻器的滑片向右滑动时，灯泡L1和L2的亮度的变化是（）A．L1、L2都变亮B．L1、L2都变暗C．L1变亮，L2变暗D．L1变亮，L2的亮度不变2.在如图所示的电路中，电源电压保持不变，闭合电键S，当滑动变阻器的滑片向右移动时，电表示数保持不变的是（）A．A1和V B．A和V C．只有V D．只有A13.如图所示的电路中，电源两端电压保持不变，R1为定值电阻。

开关S闭合后，在滑动变阻器R2的滑片P 向右移动的过程中，下列说法正确的是（）A．电压表V1的示数变大B．电流表A的示数变大C．电压表V2的示数变大D．电路消耗的总功率变大4.如图所示电路中电源电压不变，灯L标有“2.5V 1.25W”字样（假设灯丝电阻不变），电流表量程为“0～0.6A”，电压表量程为“0～3V”，滑动变阻器规格为“10Ω 1A”。

闭合开关S，移动变阻器的滑片，当灯泡正常发光时电压表的示数为2V。

在不损坏电路元件的情况下，下列说法中正确的是（）A．电源电压为4.5VB．该电路的最大功率是2.7WC．当电流表示数为0.4A时，滑动变阻器消耗的电功率为1WD．滑动变阻器允许连入电路的阻值范围为4～10Ω5.如图1所示电路，电源电压保持不变。

闭合开关S，当滑动变阻器的滑片P从a端滑到b端的过程中，R1、R2的U﹣I关系图象如图2所示，则下列判断正确的是（）A．图线甲是电阻R1的“U﹣I”关系图象B．滑动变阻器R2的最大阻值为49ΩC．电阻R1的最大功率为14.4WD．同一时刻，电阻R1的功率始终大于R2的功率6.如图，电源电压不变，滑动变阻器滑片P从最左端滑到最右端，电压表示数变化了4V，定值电阻R的电功率变化范围为1.6﹣3.6W，则滑片P在最左端时的电流与在最右端时的电流之比为，滑动变阻器的最大阻值为Ω。

7.如图所示，将规格相同的小灯泡按照甲、乙两种连接方式接入电压均为U且保持不变的电路中，通过分别调节滑动变阻器R1和R2使所有灯泡均正常发光。

初中动态电路分析试题及答案一、选择题1. 在串联电路中，当电阻R1增大时，电路中的总电阻会如何变化？A. 减小B. 增大C. 不变D. 不确定答案：B2. 并联电路中，如果其中一个电阻R2断路，整个电路的状态将如何？A. 断路B. 短路C. 正常工作D. 部分电路断路答案：A3. 欧姆定律中，电流I与电压U和电阻R的关系是：A. I = U/RB. I = R/UC. U = I/RD. U = IR答案：A二、填空题4. 在一个并联电路中，如果电阻R1和电阻R2的阻值分别为10Ω和20Ω，那么电路的总电阻R总为______Ω。

答案：6.67Ω5. 根据焦耳定律，电阻R中的电热Q与电流I的平方、电阻R以及通电时间t的关系是Q = ______。

答案：I^2Rt三、计算题6. 一个串联电路中，电阻R1为20Ω，电阻R2为30Ω，电源电压为12V。

求电路中的电流I。

解：根据欧姆定律，I = U/(R1 + R2) = 12V / (20Ω + 30Ω) =0.24A答案：0.24A7. 一个并联电路中，电阻R1为10Ω，电阻R2为15Ω，电路总电流为3A。

求通过电阻R1的电流I1。

解：根据并联电路电流分配规律，I1 = I * (R2 / (R1 + R2)) = 3A* (15Ω / (10Ω + 15Ω)) = 1.5A答案：1.5A四、实验题8. 实验中，用伏安法测量一个未知电阻Rx的阻值。

已知电源电压为6V，电流表读数为0.5A，电压表与Rx并联，读数为4V。

求Rx的阻值。

解：根据欧姆定律，Rx = Ux / I = 4V / 0.5A = 8Ω答案：8Ω9. 在一个实验中，测量一个定值电阻R的阻值。

实验中，改变电源电压，记录下不同电压下的电流值，并绘制成U-I图。

如果U-I图是一条直线，说明电阻R的阻值______。

答案：不变五、简答题10. 为什么在并联电路中，各支路的电压相等？答：在并联电路中，各支路的电压相等是因为并联电路中各支路的两端都直接连接在电源的两极上，因此各支路两端的电势差相等，即电压相等。

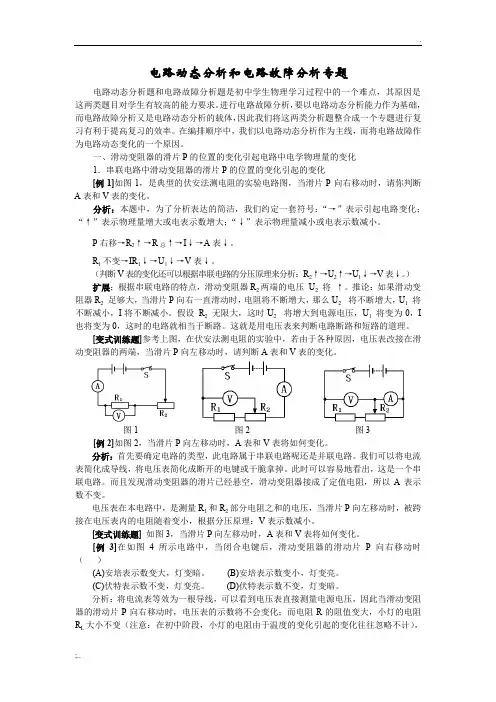

电路动态分析和电路故障分析专题电路动态分析题和电路故障分析题是初中学生物理学习过程中的一个难点，其原因是这两类题目对学生有较高的能力要求。

进行电路故障分析，要以电路动态分析能力作为基础，而电路故障分析又是电路动态分析的载体，因此我们将这两类分析题整合成一个专题进行复习有利于提高复习的效率。

在编排顺序中，我们以电路动态分析作为主线，而将电路故障作为电路动态变化的一个原因。

一、滑动变阻器的滑片P的位置的变化引起电路中电学物理量的变化1．串联电路中滑动变阻器的滑片P的位置的变化引起的变化[例1]如图1，是典型的伏安法测电阻的实验电路图，当滑片P向右移动时，请你判断A表和V表的变化。

分析：本题中，为了分析表达的简洁，我们约定一套符号：“→”表示引起电路变化；“↑”表示物理量增大或电表示数增大；“↓”表示物理量减小或电表示数减小。

P右移→R2↑→R总↑→I↓→A表↓。

R1不变→IR1↓→U1↓→V表↓。

（判断V表的变化还可以根据串联电路的分压原理来分析：R2↑→U2↑→U1↓→V表↓。

）扩展：根据串联电路的特点，滑动变阻器R2两端的电压U2将↑。

推论：如果滑动变阻器R2足够大，当滑片P向右一直滑动时，电阻将不断增大，那么U2 将不断增大，U1将不断减小，I将不断减小。

假设R2无限大，这时U2 将增大到电源电压，U1将变为0，I 也将变为0，这时的电路就相当于断路。

这就是用电压表来判断电路断路和短路的道理。

[变式训练题]参考上图，在伏安法测电阻的实验中，若由于各种原因，电压表改接在滑动变阻器的两端，当滑片P向左移动时，请判断A表和V表的变化。

图1 图2 图3 [例2]如图2，当滑片P向左移动时，A表和V表将如何变化。

分析：首先要确定电路的类型，此电路属于串联电路呢还是并联电路。

我们可以将电流表简化成导线，将电压表简化成断开的电键或干脆拿掉。

此时可以容易地看出，这是一个串联电路。

而且发现滑动变阻器的滑片已经悬空，滑动变阻器接成了定值电阻，所以A表示数不变。

九年级物理专题训练及解答：动态电路计算1.如图甲所示，电源电压保持不变，定值电阻R1＝10 Ω．闭合开关S，滑动变阻器滑片P从a端移动到b端，两电表示数变化关系如图乙中的线段AB所示．求：（1）当滑动变阻器滑片P在a端时，电压表的示数；（2）电源电压；（3）滑片P滑到ab中点时电压表的示数1.解：（1）由题图甲知，开关S闭合后，滑动变阻器R2与定值电阻R1串联，电流表测电路中的电流，电压表测滑动变阻器R2连入电路部分Pb两端的电压，当滑动变阻器滑片在a端时，变阻器连入电路中的电阻最大，根据欧姆定律，电路中电流最小，从题图乙知，此时电路中电流I＝0.2 A，电压表示数为4 V；（2）滑动变阻器滑片P在a端时，定值电阻R1两端的电压U1＝IR1＝0.2 A×10 Ω＝2 V根据串联电路中电压的规律，电源电压U＝U1+U2＝2 V+4 V＝6 V；（3）由（1）知，滑动变阻器的最大阻值R2=U2I = 4 V0.2 A=20Ω．P在ab中点时，滑动变阻器连入电路中的电阻R′2=10Ω，此时电路中的电流I′=UR1+R′2= 6 V10Ω+10Ω=0.3 A，电压表的示数U′2=I′R′2=0.3 A×10Ω=3 V2.如图所示，电源电压恒定，R1=30Ω，R2=60Ω。

当开关S3闭合，S1、S2都断开时，电流表的示数为0.1A。

求：（1）电源电压。

（2）当开关S3断开，S1、S2都闭合时，电流表的示数.解：（1）当开关S3闭合，S1、S2都断开时，R1与R2串联由I=UR可知，电阻两端电压：U1=IR1=0.1A×30Ω=3VU2=IR2=0.1A×60Ω=6V电源电压：U=3V+6V=9V（2）当开关S3断开，S1、S2都闭合时，R1与R2并联，电流表测干路电流电流表示数：I=I1+I2=UR1+UR2=9V30Ω+9V60Ω=0.45A3.如图所示电路，电源电压保持不变，已知定值电阻R2的阻值为10Ω，滑动变阻器R3上标有“30Ω1A”字样。

动态电路的分析专题训练类型一滑动变阻器型1.(2019·毕节) 如图所示的电路，闭合开关，当滑片P向上移动的过程中，电流表读数和电压表读数的变化情况分别是（）A、变大，变大B、变大，变小C、变小，变小D、变小，变大2.(2020·安徽)在图示电路中,电源电压保持变。

闭合开关S后,将滑动变阻器的滑片P自左向右滑动,则( )A、电流表A的示数减小B、电压表V2的示数减小C、电压表V1与电流表A的示数比值减小D、电压表V2与电流表A的示数比值减小3.小明对中考体育测试使用的身高测量仪感兴趣，为了了解它的测量原理，他尝试设计了如图所示的四个电路，其中能够实现身高越高、电压表示数越大的电路是( )4.(2019·遂宁) 如图所示电路，电源电压保持不变，闭合开关S，将滑动变阻器的滑片P向右移动过程中（）A、电压表V的示数不变B、电流表A的示数变大C、小灯泡的亮度变暗D、电路的总功率变大5.如图所示，电源电压不变，闭合开关S后，滑动变阻器的滑片P自中点向b端移动的过程中，下列关于电表示数变化情况判断正确的是（）A、电流表A1变小，A2变小，电压表V不变B、电流表A1变小，A2不变，电压表V不变C、电流表A1变小，A2变小，电压表V变大D、电流表A1不变，A2变大，电压表V变小6.(2019·聊城)如图所示的电路中,电源电压保持不变,闭合开关S, 当滑动变阻器的滑片P向左滑动时,下列判断正确的是( ) A、电压表V1示数变小B、电压表V2示数不变C、灯泡L的亮度不变D、电压表V1与电流表A示数比值变小7.如图所示.电源电压不变,开关S闭合后,把滑片P向右移动.则滑动变阻器接入电路的阻值将 , 电压表示数将。

(两空均选填“变大”、“变小”或“不变”)。

8.如图是体育测试中某种握力计的原理图，其中弹簧上端和滑动变阻器滑片固定在一起，R为保护电阻，握力大小可通过电压表示数来显示。

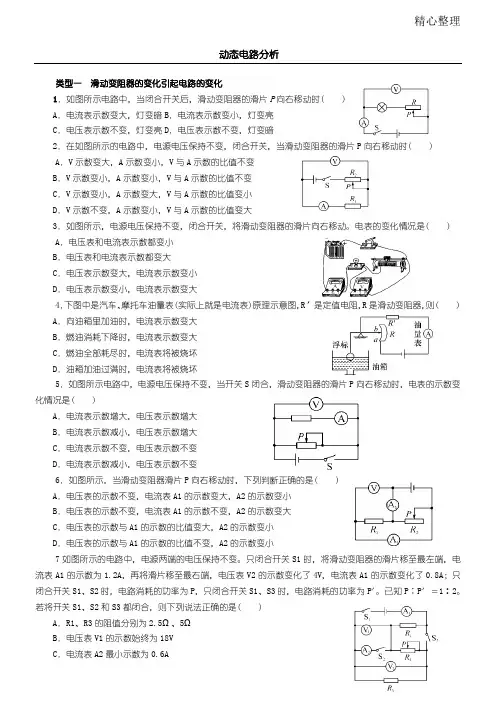

精心整理动态电路分析类型一 滑动变阻器的变化引起电路的变化1．如图所示电路中，当闭合开关后，滑动变阻器的滑片P 向右移动时( )A ．电流表示数变大，灯变暗B ．电流表示数变小，灯变亮C ．电压表示数不变，灯变亮D ．电压表示数不变，灯变暗2．在如图所示的电路中，电源电压保持不变，闭合开关，当滑动变阻器的滑片P 向右移动时( )A ．V 示数变大，A 示数变小，V 与A 示数的比值不变B ．V 示数变小，A 示数变小，V 与A 示数的比值不变C ．VD ．V 3 )A B C D 4．′是定值电阻，R 是滑动变阻器，( )A B C D 5化情况是A B C D 6向右移动时，下列判断正确的是( )A 的示数变小B ．电压表的示数不变，电流表A1的示数不变，A2的示数变大C ．电压表的示数与A1的示数的比值变大，A2的示数变小D ．电压表的示数与A1的示数的比值不变，A2的示数变小7如图所示的电路中，电源两端的电压保持不变。
