2018年中考物理试题分类汇编小专题(八)动态电路的定性分析

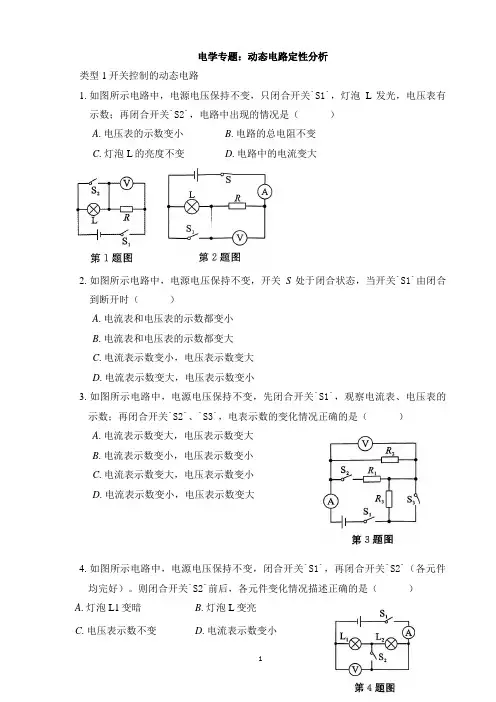

电学专题：动态电路定性分析类型1开关控制的动态电路1.如图所示电路中，电源电压保持不变，只闭合开关`S1`，灯泡L发光，电压表有示数；再闭合开关`S2`，电路中出现的情况是（）A.电压表的示数变小B.电路的总电阻不变C.灯泡L的亮度不变D.电路中的电流变大2.如图所示电路中，电源电压保持不变，开关S处于闭合状态，当开关`S1`由闭合到断开时（）A.电流表和电压表的示数都变小B.电流表和电压表的示数都变大C.电流表示数变小，电压表示数变大D.电流表示数变大，电压表示数变小3.如图所示电路中，电源电压保持不变，先闭合开关`S1`，观察电流表、电压表的示数；再闭合开关`S2`、`S3`，电表示数的变化情况正确的是（）A.电流表示数变大，电压表示数变大B.电流表示数变小，电压表示数变小C.电流表示数变大，电压表示数变小D.电流表示数变小，电压表示数变大4.如图所示电路中，电源电压保持不变，闭合开关`S1`，再闭合开关`S2`（各元件均完好）。

则闭合开关`S2`前后，各元件变化情况描述正确的是（）A.灯泡L1变暗B.灯泡L变亮C.电压表示数不变D.电流表示数变小类型2滑动变阻器控制的动态电路5.如图所示电路中，闭合开关S，当滑动变阻器的滑片P向右移动时，电压表、电流表示数的变化情况是（）A.电压表和电流表的示数均变小B.电压表示数变小，电流表示数变大C.电压表和电流表的示数均变大D.电压表示数变大，电流表示数变小6.如图所示电路中，电源电压保持不变，当开关S闭合后，滑动变阻器的滑片P向右移动时，电流表和电压表的示数变化情况是（）A.电压表示数不变，电流表示数变小B.电压表示数变大，电流表示数变小C.两电表示数都变大D.两电表示数都变小7.如图所示电路中，电源电压保持不变。

开关S闭合，将滑动变阻器的滑片P向右移动的过程中，下列说法正确的是（）A.电流表`A1`示数变大，电流表A示数不变B.电流表A示数变大，电压表V示数不变C.电流表`A1`示数不变，电压表V示数不变D.电流表`A1`示数变小，电流表A示数变大8.如图所示电路中，电源电压保持不变，闭合开关S，当滑动变阻器的滑片P向右移动时，下列说法正确的是（）A.电流表`A1`示数变小，电压表`V1`示数变小B.电流表`A2`示数变大，电压表`V2`示数变大C.电压表`V1`示数与电流表`A1`示数的比值变小D.电压表`V2`示数与电流表`A2`示数的比值不变9.如图所示电路中，电源电压保持不变。

初中物理动态电路定性分析专题编辑整理：尊敬的读者朋友们：这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（初中物理动态电路定性分析专题）的内容能够给您的工作和学习带来便利。

同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。

本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为初中物理动态电路定性分析专题的全部内容。

1。

如图所示的电路中,电源电压和灯泡电阻都保持不变,闭合开关S，滑动变阻器的滑片P由中点向右移动时，下列判断正确的是( )A．电压表和电流表的示数都增大，电路总功率变大B．电压表和电流表的示数都减小，电路总功率变小C．电流表示数增大，电压表示数变大，灯泡变亮D．电流表示数变小，电压表示数不变,灯泡亮度不变2.如图所示的电路中，开关闭合后,滑动变阻器从左向右滑动的过程中,灯泡的亮度____(选填“变亮”“变暗”或“不变"）,电压表的示数将_ (选填“增大"或“减小”）.3．在右图的电路中，电源电压保持不变,R为定值电阻，闭合开关S后，将滑动变阻器的滑片P从最右端移到中间某个位置,电压表和电流表的示数分别变化了ΔU和ΔI。

下列分析正确的是（）A．ΔU/ΔI变大 B．ΔU/ΔI变小C．ΔU/ΔI不变 D．ΔU/ΔI先变小后变大4。

公共场所严禁吸烟。

小明设计了一种简易烟雾报警控制器如图所示,电路中R为定值电阻，R为光敏电阻,其阻值随光照强度的增大而减小,烟雾增大到一定程度使电压表的指针偏转到某区域时触发报警系统.以下做法能使控制器在烟雾较淡时就触发报警的是（ )A. 改接大量程 B．增大激光强度C．减少R0阻值 D．减小电源电压5. 如图所示是自动测定油箱内油量的原理图,O为杠杆支点，油量表是由量程为0～0。

6 A的电流表改装而成的，R0阻值为10 Ω,电源电压为3 V，R x是规格为“20 Ω　1 A”的滑动变阻器.当R x的滑片处于最上端时，电路中的电流是___A，此时油量表标示为0；当油面上升时，电路中的电阻将____,电流将 __。

中考物理---动态电路的定性分析及典型考题【知识扫描】动态电路常见有滑动变阻器型动态电路、特殊电阻型动态电路、开关型动态电路和假滑动变阻器型动态电路四种类型，涉及电路分析、欧姆定律和电功率等相关知识的综合运用.1.滑动变阻器类(1)串联电路当滑动变阻器与定值元件串联，滑片的移动会引起电流和电压的变化，定性分析变化的一般思路是（电源电压不变）：①若滑片移动时的电阻变大→电流变→定值元件两端的电压变→变阻器两端电压的变；②若滑片移动时的电阻变小→电流变→定值元件两端的电压变→变阻器两端电压的变。

(2)并联电路①若滑片移动时电阻变大→总电阻变→总电流变；②若滑片移动时电阻变小→总电阻变→总电流变；2.特殊电阻类特殊电阻型动态电路分析的关键是审清题意，明确题中给出的特殊电阻的变化规律，解题思路与滑动变阻器型动态电路相似.3.开关类开关的断开与闭合也会引起电流实际通过路径的变化，从而造成各元件连接关系的改变进而使电路中的电阻、电流和电压发生变化。

解决这类题的关键在于弄清开关断开或闭合时电路的连接方式和各电表的测量对象，最好是能画出不同情况下的等效电路，化繁为简进行分析.4.假滑动变阻器类假滑动变阻器一般是指在滑片上串联一个电压表的变阻器，因为电压表内部电阻很大相当于断路，所以电流会走下面的电阻丝，而不走滑片，导致无论怎样移滑片都(能或不能)改变滑动变阻器接入电路中的阻值。

类型一滑动变阻器型动态电路题型1 串联电路的动态分析例1 如图所示电路，电源电压保持不变，闭合开关S后，滑动变阻器滑片P向左移动的过程中（不考虑灯丝的电阻受温度的影响），下列说法正确的是（）A.电流表示数逐渐变小B.电压表示数逐渐变大C.滑动变阻器两端的电压逐渐变大D.小灯泡的亮度逐渐变暗例2 如图所示电路中，电源电压保持不变，R1为定值电阻，R2为滑动变阻器．闭合开关S 后，滑动变阻器滑片P自b向a移动的过程中（）A.电压表V1的示数变大，电路消耗的总功率变小B.电压表V2的示数不变，电路消耗的总功率变大C.电流表A的示数变大，电压表V1的示数与电流表A的示数之比变大D.电流表A的示数变大，电压表V2的示数与电流表A的示数之比变大例3 如图所示，R1为定值电阻，R2为滑动变阻器，电源电压恒定，当闭合开关，滑动变阻器滑片向b端移动时，下列判断正确的是( )A.电流表的示数变大B.R1与R2消耗的电功率之和增大C.R1与R2消耗的电功率之和不变D.电压表V1示数的减少量等于V2示数的增加量题型2 并联电路的动态分析例4 如图所示的电路中，电源电压保持不变，闭合开关S后，将滑动变阻器R的滑片向左移动，在此过程中（）A.电流表示数变小B.灯泡L亮度变亮C.电压表示数变大D.电路消耗的总功率变大例5 如图所示的电路中，闭合开关后，当滑片P向右移动时，说法正确的是( )A.灯泡L变暗B.电压表示数变小C.电流表A1示数变大D.整个电路消耗的总功率变小【巩固训练】1．如图所示的电路中，电源电压恒为3V，灯泡L的电阻为10Ω且保持不变，闭合开关S 后，滑片P由b端向a端滑动的过程中，下列判断正确的是( ) A.灯泡L亮度变暗 B.电压表示数变大，电流表示数变小C.电压表与电流表示数的比值变小 D．灯泡L的最大功率为0.9W1题图 2题图2．如图所示电路，电源电压保持不变，闭合开关S，当滑动变阻器的滑片P从a端向b端滑动时( )A．电压表V2示数与电流表A示数比值变大B．电压表V1示数与电流表A示数比值变小C．电流表A示数变大，电压表V1示数变大D．电流表A示数变大，电压表V2示数变大3.如图所示电路，电源电压保持不变。

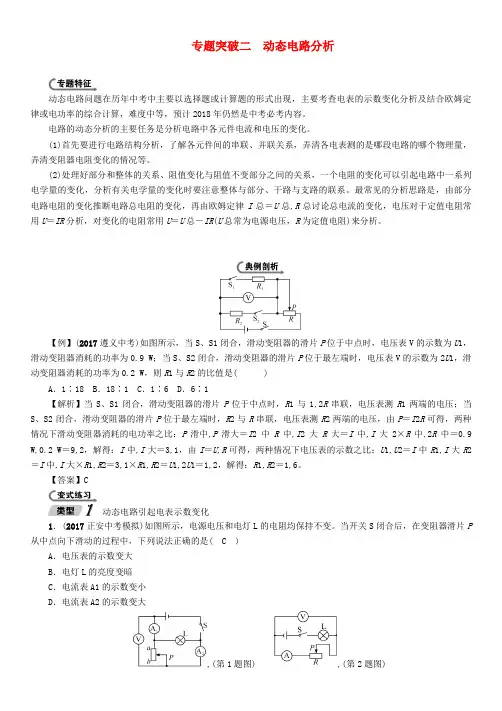

专题突破二动态电路分析动态电路问题在历年中考中主要以选择题或计算题的形式出现，主要考查电表的示数变化分析及结合欧姆定律或电功率的综合计算，难度中等，预计2018年仍然是中考必考内容。

电路的动态分析的主要任务是分析电路中各元件电流和电压的变化。

(1)首先要进行电路结构分析，了解各元件间的串联、并联关系，弄清各电表测的是哪段电路的哪个物理量，弄清变阻器电阻变化的情况等。

(2)处理好部分和整体的关系、阻值变化与阻值不变部分之间的关系，一个电阻的变化可以引起电路中一系列电学量的变化，分析有关电学量的变化时要注意整体与部分、干路与支路的联系。

最常见的分析思路是，由部分电路电阻的变化推断电路总电阻的变化，再由欧姆定律I总＝U总,R总讨论总电流的变化，电压对于定值电阻常用U＝IR分析，对变化的电阻常用U＝U总－IR(U总常为电源电压，R为定值电阻)来分析。

【例】(2017遵义中考)如图所示，当S、S1闭合，滑动变阻器的滑片P位于中点时，电压表V的示数为U1，滑动变阻器消耗的功率为0.9 W；当S、S2闭合，滑动变阻器的滑片P位于最左端时，电压表V的示数为2U1，滑动变阻器消耗的功率为0.2 W，则R1与R2的比值是( )A．1∶18 B．18∶1 C．1∶6 D．6∶1【解析】当S、S1闭合，滑动变阻器的滑片P位于中点时，R1与1,2R串联，电压表测R1两端的电压；当S、S2闭合，滑动变阻器的滑片P位于最左端时，R2与R串联，电压表测R2两端的电压，由P＝I2R可得，两种情况下滑动变阻器消耗的电功率之比：P滑中,P滑大＝I2中R中,I2大R大＝I中,I大2×R中,2R中＝0.9 W,0.2 W＝9,2，解得：I中,I大＝3,1，由I＝U,R可得，两种情况下电压表的示数之比：U1,U2＝I中R1,I大R2＝I中,I大×R1,R2＝3,1×R1,R2＝U1,2U1＝1,2，解得：R1,R2＝1,6。

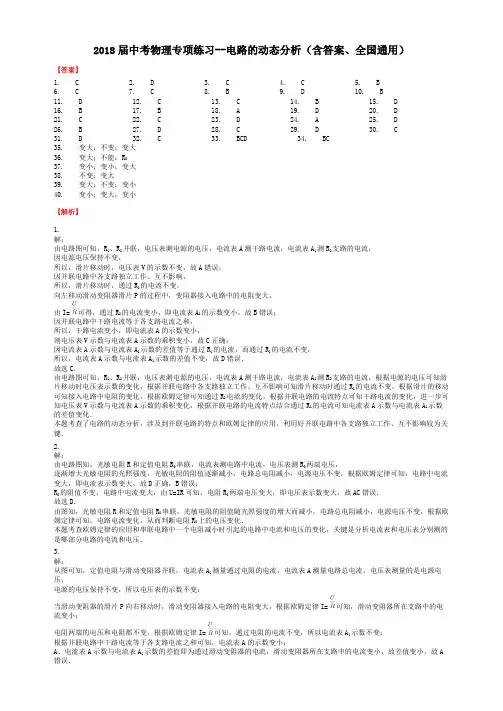

2018届中考物理专项练习--电路的动态分析（含答案、全国通用）【答案】1. C2. D3. C4. C5. B6. C7. C8. B9. D 10. B11. D 12. C 13. C 14. B 15. D16. B 17. B 18. A 19. D 20. D21. C 22. C 23. D 24. A 25. D26. B 27. D 28. C 29. D 30. C31. D 32. C 33. BCD 34. BC35. 变大；不变；变大36. 变大；不能；R037. 变小；变小；变大38. 不变；变大39. 变大；不变；变小40. 变小；变大；变小【解析】1.解：由电路图可知，R1、R2并联，电压表测电源的电压，电流表A测干路电流，电流表A1测R2支路的电流，因电源电压保持不变，所以，滑片移动时，电压表V的示数不变，故A错误；因并联电路中各支路独立工作、互不影响，所以，滑片移动时，通过R1的电流不变，向左移动滑动变阻器滑片P的过程中，变阻器接入电路中的电阻变大，由I=可得，通过R2的电流变小，即电流表A1的示数变小，故B错误；因并联电路中干路电流等于各支路电流之和，所以，干路电流变小，即电流表A的示数变小，则电压表V示数与电流表A示数的乘积变小，故C正确；因电流表A示数与电流表A1示数的差值等于通过R1的电流，而通过R1的电流不变，所以，电流表A示数与电流表A1示数的差值不变，故D错误．故选C．由电路图可知，R1、R2并联，电压表测电源的电压，电流表A测干路电流，电流表A1测R2支路的电流，根据电源的电压可知滑片移动时电压表示数的变化，根据并联电路中各支路独立工作、互不影响可知滑片移动时通过R1的电流不变，根据滑片的移动可知接入电路中电阻的变化，根据欧姆定律可知通过R2电流的变化，根据并联电路的电流特点可知干路电流的变化，进一步可知电压表V示数与电流表A示数的乘积变化，根据并联电路的电流特点结合通过R1的电流可知电流表A示数与电流表A1示数的差值变化．本题考查了电路的动态分析，涉及到并联电路的特点和欧姆定律的应用，利用好并联电路中各支路独立工作、互不影响较为关键．2.解：由电路图知，光敏电阻R和定值电阻R0串联，电流表测电路中电流，电压表测R0两端电压，逐渐增大光敏电阻的光照强度，光敏电阻的阻值逐渐减小，电路总电阻减小，电源电压不变，根据欧姆定律可知，电路中电流变大，即电流表示数变大，故D正确，B错误；R0的阻值不变，电路中电流变大，由U=IR可知，电阻R0两端电压变大，即电压表示数变大，故AC错误．故选D．由图知，光敏电阻R和定值电阻R0串联，光敏电阻的阻值随光照强度的增大而减小，电路总电阻减小，电源电压不变，根据欧姆定律可知，电路电流变化，从而判断电阻R0上的电压变化．本题考查欧姆定律的应用和串联电路中一个电阻减小时引起的电路中电流和电压的变化，关键是分析电流表和电压表分别测的是哪部分电路的电流和电压．3.解：从图可知，定值电阻与滑动变阻器并联，电流表A1测量通过电阻的电流，电流表A测量电路总电流，电压表测量的是电源电压；电源的电压保持不变，所以电压表的示数不变；当滑动变阻器的滑片P向右移动时，滑动变阻器接入电路的电阻变大，根据欧姆定律I=可知，滑动变阻器所在支路中的电流变小；电阻两端的电压和电阻都不变，根据欧姆定律I=可知，通过电阻的电流不变，所以电流表A1示数不变；根据并联电路中干路电流等于各支路电流之和可知，电流表A的示数变小；A、电流表A示数与电流表A1示数的差值即为通过滑动变阻器的电流，滑动变阻器所在支路中的电流变小，故差值变小，故A错误．B、电压表的示数不变，电流表A的示数变小，电压表V示数与电流表A示数的乘积变小，故B错误；C、电表A1的示数不变，A示数减小，则电流表A1与A示数的比值变大的比值变大，故C正确．D、电压表的示数不变，电流表A的示数变小，电压表V示数与电流表A1示数的比值变大，故D错误．故选C．①首先分析电路图，闭合开关，定值电阻与滑动变阻器并联，电流表A1测量通过电阻的电流，电流表A测量电路总电流，电压表测量的是电源电压；②当滑动变阻器的滑片P向右移动时，判断出滑动变阻器接入电路中电阻的变化，滑动变阻器两端的电压不变，根据欧姆定律可知该支路电流的变化；③电阻两端的电压和电阻都不变，根据欧姆定律可知电流的变化，即电流表A1示数的变化；④根据并联电路的电流特点，可知电流表A示数的变化，从而可以对四个选项逐一进行分析判断．本题考查了学生对欧姆定律及其变形公式的掌握和运用，分析电路图得出电路的连接方式和三表的测量对象是本题的突破口，灵活运用并联特点和欧姆定律是关键．4.解：由电路图可知，两电阻并联，电流表A1测通过R2的电流，电流表A2测干路电流，电压表测电源两端电压；因电源电压不变，所以，滑片移动时，电压表V的示数不变，故D错误；当滑片P从最左端向右移动到中间位置过程中，滑动变阻器接入电路的阻值变小，由欧姆定律可知，通过滑动变阻器的电流增大，即A1的示数变大；由于电阻R1两端电压与其阻值都不变，则通过R1的电流不变，根据并联电路的电流规律可知，干路电流增大，即电流表A2示数变大；干路电流变大，电源电压不变，根据P=UI可知，电路消耗的总功率变大；故AB错误；由欧姆定律可知，电压表的示数与电流表A1的示数的比值为R2的阻值，R2的阻值减小，则该比值变小，故C正确。

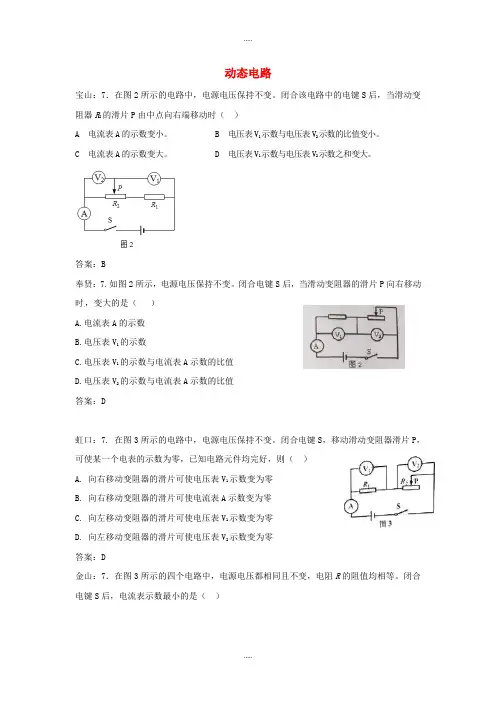

动态电路宝山：7．在图2所示的电路中，电源电压保持不变。

闭合该电路中的电键S后，当滑动变阻器R2的滑片P由中点向右端移动时（）A 电流表A的示数变小。

B 电压表V1示数与电压表V2示数的比值变小。

C 电流表A的示数变大。

D 电压表V1示数与电压表V2示数之和变大。

答案：B奉贤：7.如图2所示，电源电压保持不变。

闭合电键S后，当滑动变阻器的滑片P向右移动时，变大的是（）A.电流表A的示数B.电压表V1的示数C.电压表V1的示数与电流表A示数的比值D.电压表V2的示数与电流表A示数的比值答案：D虹口：7. 在图3所示的电路中，电源电压保持不变。

闭合电键S，移动滑动变阻器滑片P，可使某一个电表的示数为零，已知电路元件均完好，则（）A. 向右移动变阻器的滑片可使电压表V1示数变为零B. 向右移动变阻器的滑片可使电流表A示数变为零C. 向左移动变阻器的滑片可使电压表V1示数变为零D. 向左移动变阻器的滑片可使电压表V2示数变为零答案：D金山：7．在图3所示的四个电路中，电源电压都相同且不变，电阻R的阻值均相等。

闭合电键S后，电流表示数最小的是（）答案：A金山：9．在图5所示的电路中，电源电压保持不变。

闭合电键S ，将滑动变阻器的滑片P 向右移动的过程中，则下列说法正确的是（ ） A ．电压表V 的示数变小 B ．电压表V 示数与电流表A 示数的乘积变大 C ．电流表A 示数与电流表A 1示数的比值变大 D ．电压表V 示数与电流表A 1示数的比值变小 答案：C金山：15．如图8（a ）所示电路中，当电键闭合时，两电流表的指针位置均如图8（b ）所示，则通过R 1的电流为 （15） 安，R 1与 R 2阻值之比为 （16） 。

答案：15.（15）0.22；（16）4：1。

静安：7．在图1所示的电路中，电源电压保持不变。

闭合电键S 后，当滑动变阻器R 2的滑片P 由中点向右端移动时，在下列①~④项中，不变的（ ）①电流表A 1的示数 ②电流表A 2的示数 ③电流表A 2示数与电流表A 1示数的比值 ④电压表V 示数与电流表A 1示数的比值 A ．只有① B ．只有①②③C ．只有①④D ．只有①③④答案：C闵行：9. 将两个阴值不等的电阻R1和R2按如图5（甲）、（乙）所示的方式接入电路中。

中考物理二轮复习核心考点讲解与训练—动态电路的定性分析与定量计算（含答案解析）知识点一动态电路1.电路动态问题:就是对一个通常含有电源、滑动变阻器、开关、电流和电压表等电器元件的电路，通过改变变阻器接入电路的阻值或开关的通断来改变电路的连接方式，进而改变电路中的总电阻、电流、电压的大小。

2.动态电路判断要点(1)弄清电路中各元件之间的关系:具体来说，要弄清电阻之间是串联还是并联或两者皆有:所给的电表是测量干路的电流(或电压)还是支路中的电流(或电压)等。

(2)两个总电阻的变化规律:①并联电路中的总电阻比并联的每个电阻都小;②在任何一个电路(无论该电路是串联还是并联或两者皆有)中，总电阻随电路中某一个电阻的增大而增大，随某一个电阻的减小而减小。

3.基本思想明确电路中的变量和不变量，首先确定不变的物理量(如电源的电压、各定值电阻，小灯泡的电阻以及小灯泡的额定电压等)，然后根据相关的规律去分析其它量的变化。

4.解题思路总体遵循“先局部--再整体--再局部”的思路，具体说来:①由某个电阻或开头的变化分析总电阻的变化(局部);②根据欧姆定律，由总电阻的变化分析总电流的变化(整体);③由总电流的变化，根据欧姆定律和电路和串、并联规律分析各支路的电压、电流的变化(局部)。

5.记忆方法动态电路判断前，先看电路串并联，电流表来似导线，电压表来似断电;串联电阻在上升，电流示数减小中，定值电压也减小，滑动电压在上升:并联电阻在增大，电压示数不变化，滑动电流在减小，干路电流跟着跑，定值电流不变化，反向思考靠大家。

知识点二两种分析模型类型一：滑动变阻器引起的串联电路动态分析滑动变阻器移动R 滑阻值改变电路总电阻改变电路中电流（总电功率）改变定值电阻两端的电压（电功率）改变滑动变阻器的电压改变（电功率不确定）类型二：滑动变阻器引起的并联电路动态分析滑动变阻器移动R 滑阻值改变本支路电阻改变电路中电流（总电功率）改变1.（2023•兰州）小明设计的质量测量仪如图所示，电源电压保持不变，闭合开关S 后，下列说法中正确的是（）R 总=R 滑+R 定U 定=I 定R 定U 滑=U 总-U 定I 总=U 总/R 总I 支=U 总/R 支P 总=U 总I 总P 定=I 2定R 定A．不放重物时，小灯泡L的亮度最暗B．与电流表相比，用电压表的示数表示重物的质量，更符合人们的思维习惯C．重物的质量越大，电流表示数越小，电压表示数也越小D．重物的质量越小，电路消耗的总功率越小【解答】解：A、不放重物时，滑片在最上方，滑动变阻器接入电路的电阻最小，总电阻最小，根据欧姆定律可知，电路中的电流最大，根据P＝I2R可知，小灯泡的功率最大，小灯泡L的亮度最亮，故A 错误；BC、重物的质量越大，滑动变阻器接入电路中电阻变大，根据串联电路的分压规律可知，滑动变阻器分担的电压变大，电压表示数变大；此时电路的总电阻变大，根据欧姆定律可知，电路中的电流变小，电流表示数变小；与电流表相比，用电压表的示数表示重物的质量，更符合人们的思维习惯，故B正确、C错误；D、同理可知，重物的质量越小，电路中的电流越大，根据P＝UI可知，电路消耗的总功率越大，故D错误。

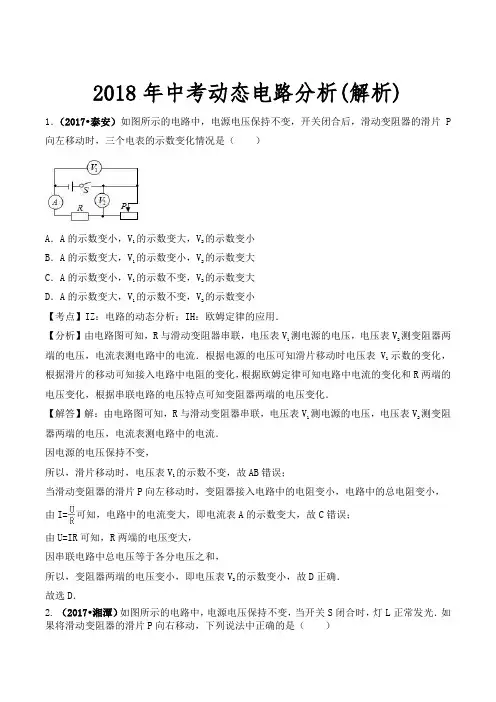

2018年中考动态电路分析(解析) 1．（2017•泰安）如图所示的电路中，电源电压保持不变，开关闭合后，滑动变阻器的滑片P 向左移动时，三个电表的示数变化情况是（）A．A的示数变小，V1的示数变大，V2的示数变小B．A的示数变大，V1的示数变小，V2的示数变大C．A的示数变小，V1的示数不变，V2的示数变大D．A的示数变大，V1的示数不变，V2的示数变小【考点】IZ：电路的动态分析；IH：欧姆定律的应用．【分析】由电路图可知，R与滑动变阻器串联，电压表V1测电源的电压，电压表V2测变阻器两端的电压，电流表测电路中的电流．根据电源的电压可知滑片移动时电压表V1示数的变化，根据滑片的移动可知接入电路中电阻的变化，根据欧姆定律可知电路中电流的变化和R两端的电压变化，根据串联电路的电压特点可知变阻器两端的电压变化．【解答】解：由电路图可知，R与滑动变阻器串联，电压表V1测电源的电压，电压表V2测变阻器两端的电压，电流表测电路中的电流．因电源的电压保持不变，所以，滑片移动时，电压表V1的示数不变，故AB错误；当滑动变阻器的滑片P向左移动时，变阻器接入电路中的电阻变小，电路中的总电阻变小，由I=可知，电路中的电流变大，即电流表A的示数变大，故C错误；由U=IR可知，R两端的电压变大，因串联电路中总电压等于各分电压之和，所以，变阻器两端的电压变小，即电压表V2的示数变小，故D正确．故选D．2. （2017•湘潭）如图所示的电路中，电源电压保持不变，当开关S闭合时，灯L正常发光．如果将滑动变阻器的滑片P向右移动，下列说法中正确的是（）A．电压表的示数变大，灯L变亮，电流表示数变小B．电压表的示数变小，灯L变暗，电流表示数变大C．电压表的示数变大，灯L变暗，电流表示数变小D．电压表的示数变小，灯L变亮，电流表示数变大【考点】电路的动态分析；欧姆定律的应用；电功率的计算．【专题】应用题；动态预测题；电路和欧姆定律；电能和电功率；电路变化分析综合题．【分析】由电路图可知，灯泡L与滑动变阻器串联，电压表测变阻器两端的电压，电流表测电路中的电流．根据滑片的移动可知接入电路中电阻的变化，根据欧姆定律可知电路中电流的变化和L两端的电压变化，根据P=UI可知灯泡实际功率的变化，进一步判断亮暗的变化，根据串联电路的电压特点可知变阻器两端的电压变化．【解答】解：由电路图可知，灯泡L与滑动变阻器串联，电压表测变阻器两端的电压，电流表测电路中的电流．将滑动变阻器的滑片P向右移动时，接入电路中的电阻变大，电路中的总电阻变大，由I=U/R可知，电路中的电流变小，即电流表的示数变小，故BD错误；由U=IR可知，灯泡L两端的电压变小，因灯泡的亮暗取决于实际功率的大小，所以，由P=UI可知，灯泡的实际功率变小，灯泡变暗，故A错误；因串联电路中总电压等于各分电压之和，所以，滑动变阻器两端的电压变大，即电压表的示数变大，故C正确．故选C．【点评】本题考查了电路的动态分析，涉及到串联电路的特点和欧姆定律、电功率公式的应用，要注意灯泡的亮暗取决于实际功率的大小．3.（2017•百色）如图8所示的电路，电源电压一定，闭合开关s后，当滑片P向右移动时，电压表的示数将，电流表A1的示数与电流表A2的示数的比值将（均选填“变小”、“不变”或“变大”）。

28动态电路分析12．（2018•南京）如图所示电路，电源电压不变，小灯泡标有“6V 3W“字样，闭合开关后，当滑片P移至某一位置时，小灯泡恰好正常发光，此时滑动变阻器消耗的功率为P1；当滑片P移至某一端点时，电流表示数为0.3A，电压表示数变化了3V，此时滑动变阻器消耗的功率为P2，且P1：P2=5：6．下列判断正确的是（）A．滑动变阻器的最大阻值为10ΩB．电路允许消耗的最大功率为4.5WC．小灯泡正常发光时，滑片P位于滑动变阻器中点位置D．滑动变阻器消耗的功率由P1变为P2的过程中，小灯泡消耗的功率变化了0.6W【分析】（1）由电路图可知，灯泡与滑动变阻器串联，电压表测滑动变阻器两端的电压，电流表测电路中的电流。

根据滑片在某一位置和在一端时滑动变阻器消耗的功率之比，算出电源电压；当滑片P移至某一端点时，电流表示数为0.3A，电流表示数减小，电阻变大，说明滑片在最大阻值处，算出滑动变阻器的最大阻值；（2）根据P=UI和灯泡的额定电流算出电路允许消耗的最大功率；（3）根据欧姆定律和小灯泡正常发光时，算出滑动变阻器的电阻从而确定滑片P的位置；（4）根据P=UI算出小灯泡消耗的功率值以及变化值。

【解答】解：由电路图可知，灯泡与滑动变阻器串联，电压表测滑动变阻器两端的电压，电流表测电路中的电流。

（1）设电源电压为U，当滑片P移至某位置时，小灯泡恰好正常发光，且串联电路中电流处处相等，由P=UI可得，此时电路中的电流为：I=I L===0.5A，滑动变阻器消耗的功率为：P1=（U﹣U L）I=（U﹣6V）×0.5A﹣﹣﹣﹣﹣﹣﹣①当滑片P移至某一端点时，电流表示数为0.3A，电流表示数减小，说明变阻器接入的电阻变大，此时滑片在最大阻值处；变阻器接入的电阻变大，由串联分压规律可知，变阻器分得的电压变大，所以，电压表示数变化了3V即增大了3V，此时滑动变阻器两端的电压为：U滑=U﹣6V+3V=U﹣3V，此时滑动变阻器消耗的功率为：P2=U滑I′=（U﹣3V）×0.3A﹣﹣﹣﹣﹣﹣②已知P1：P2=5：6﹣﹣﹣﹣③联立①②③解得，电源电压U=9V；则滑动变阻器的最大阻值为：R滑大====20Ω，故A错误；（2）灯泡的额定电流为0.5A，则电路中的最大电流为0.5A，电路允许消耗的最大功率：P大=UI大=9V×0.5A=4.5W，故B正确；（3）小灯泡正常发光时，滑动变阻器的电压为：U滑′=U﹣6V=9V﹣6V=3V，此时滑动变阻器的电阻为：R滑′===6Ω，因为滑动变阻器的最大阻值为20Ω，所以此时滑片P不在中点位置，故C错误；（4）由题意可知，小灯泡恰好正常发光，此时滑动变阻器消耗的功率为P1，则此时灯泡消耗的功率P L=P额=3W，滑动变阻器消耗的功率由P1变为P2的过程中，电压表示数变化了3V即增大了3V，由串联电路的电压规律可得，灯泡两端的电压减小了3V，则此时灯泡两端的电压U L′=6V﹣3V=3V，此时灯泡消耗的电功率：P L′=U L′I′=3V×0.3A=0.9W，则灯泡消耗的功率变化了：△P=P L﹣P L′=3W﹣0.9W=2.1W，故D错误。

专题八动态电路动态电路分析是初中物理电学中的重点内容。

动态电路分析只涉及到串并联电路（电源电压保持不变）。

所谓动态电路是指对一个通常含有电源、滑动变阻器、开关、电流和电压表等电器元件的电路，通过改变变阻器接入电路的阻值或开关的通断等形式来改变电路的连接方式，进而改变电路中的总电阻、电流、电压的大小。

中考物理中，动态电路分析主要以选择题、填空题和计算题形式出现。

主要分为三种类型：（1）滑动变阻器的滑片P的位置的变化引起电路中电学物理量的变化；（2）开关的断开或闭合引起电路中电学物理量的变化；（3）其他电学量发生变化或客观因素引起电路中电学物理量的变化。

一、分析电路中各元件之间的关系具体来说，就是要弄清电阻之间是串联还是并联或两者皆有；所给的电表是测量干路的电流（或电压）还是支路中的电流（或电压）等。

二、掌握电表的特点1.电流表的电阻非常小，在电路中相当于导线，可看作短路。

2.电压表的电阻非常大，在电路中相当于断路（开路），即在分析此类问题时可先将电压表放在一边，暂不考虑。

3.基本思想明确电路中的变量和不变量，首先确定不变的物理量（如电源的电压、各定值电阻，小灯泡的电阻以及小灯泡的额定电压和额定功率），然后根据相关的规律去分析其它量的变化。

4.解题思路总体遵循“先局部-再整体-再局部”的思路，具体说来：①由某个电阻或开头的变化分析总电阻的变化（局部）；②根据欧姆定律，由总电阻的变化分析总电流的变化（整体）；③由总电流的变化，根据欧姆定律和电路和串、并联规律分析各支路的电压、电流的变化（局部）。

一、电路1.定义：用导线将电源、用电器、开关连接起来组成的电流路径叫电路。

常见的电路状态有：通路、开路、短路。

2.电路串联：把元件逐个顺次连接起来的电路叫串联；电路中只有一条电流路径，一处段开所有用电器都停止工作。

3.电路并联：把元件并列的连接起来的电路；电路中的电流路径至少有两条，各支路中的元件独立工作，互不影响。

动态电路分析1. 如图所示的电路中，电源电压保持不变，当开关S闭合，电路正常工作，滑片P向右移动过程中，电流表示数________，电压表示数________(选填“变大”、“变小”或“不变”)，灯泡亮度________(选填“变亮”或“变暗”)．第1题图第2题图2. (2017平顶山三模)如图所示电路中，电源电压恒定，R1为定值电阻，R2为滑动变阻器，闭合开关S后，滑动变阻器滑片P自a向b移动的过程中，电压表的示数________，电压表的示数与电流表的示数之比________，电路消耗的总功率________．(均选填“变大”、“变小”或“不变”)3. (2018原创)如图所示，电源电压不变，R1是光敏电阻，其阻值大小随光照强度的增强而减小．闭合开关S后，当光照强度增大时，电流表示数________，R1电路消耗的功率________．(均选填“变大”、“变小”或“不变”)第3题图第4题4. (2016福州)如图所示，电源电压不变，先闭合开关S，待电路稳定后再闭合开关S1，电流表的示数________，电压表示数与电流表示数的乘积________．(均选填“变大”、“变小”或“不变”)5. (2018原创)如图是计算机鼠标内监视鼠标移动情况的工作原理示意图．物体M在导轨上平行移动时，可带动与之相连的金属滑片P移动．闭合开关，当物体M向右移动时，下列说法正确的是()第5题图A. 电流表示数变大，电压表的示数变小B. 电流表示数变小，电压表的示数变大C. 电流表示数不变，电压表的示数变小D. 电流表示数不变，电压表的示数变大6. (2014泰安)如图是一个天然气泄漏检测电路的原理图. 电源电压保持不变，R0为定值电阻，R为气敏电阻(其阻值随天然气浓度的增大而减小)，闭合开关S. 则()第6题图①天然气浓度增大，电压表示数变大②天然气浓度减小，电流表示数变大③天然气浓度增大，电路消耗的总电功率变小④天然气浓度减小，电压表与电流表示数的比值不变A. 只有①④正确B. 只有②③正确C. 只有①②正确D．只有③④正确7. (2017菏泽)如图所示的电路中，当开关S2闭合时，下列说法正确的是()A. 电流表示数不变，电压表无示数B. 电流表示数增大，电压表有示数C. 电流表示数减小，电压表有示数D. 电流表示数增大，电压表无示数第7题图第8题图8. (2017黔南州)如图所示电路中，电源电压不变，R为滑动变阻器．闭合开关S后，在滑片P向右移动的过程中，下列说法正确的是()A. 电流表的示数变大，灯泡变亮B. 电压表的示数不变，电路的总电阻变大C. 电压表的示数不变，灯泡的亮度变暗D. 电流表的示数变小，电压表的示数变大9. (2016扬州)小明在医院看到一种输液报警器(如图甲所示)，当管内药液流完时，电铃发声．报警器内部有一可变电阻，当输液管内有液体时，电阻大，无液体时，电阻小．电路如图乙所示，则当闭合开关报警器工作时，分析正确的是()第9题图A. 输完药液时，电流表示数变小B. 输完药液时，电压表示数变小C. 输完药液时，电铃响的原因是其两端电压变大，电铃正常工作D. 未输完药液时，电铃不响是因为没有电流通过10. (2017天津)如图所示电路中，电源电压保持不变，当变阻器滑片P向右移动时，电表示数变大的是()11. 小明观察了市场上自动测高仪后，设计了以下四个电路，其中R′是滑动变阻器，R是定值电阻，电源两极间电压恒定．开关闭合后，能实现身高越高，电压表示数越大的电路是()12. (2017自贡)压敏电阻的阻值是随所受压力的增大而减小的．小聪同学想设计一个通过电表示数反映压敏电阻所受压力大小的电路，要求压力增大时电表示数增大．以下电路不符合要求的是()第13题图13. (2017开封一模)水平地面上的绝缘平板小车内竖直固定一个压敏电阻R(其电阻值会随着所受压力的增大而减小)，与定值电阻R0、电流表、电源接成串联电路．压敏电阻旁紧靠一个重物M，已知小车静止时电流表的示数为I0，如果现在发现电流表示数I>I0，则可知小车的运动状态是()A. 向左减速运动B. 向左匀速运动C. 向左加速运动D. 向右匀速运动14. (2014说明与检测下册P105第14题改编)(双选)如图所示是一种体重测量仪的工作原理图，当测量者站在体重测量台上时，滑片P会滑动到金属片BC上的某一位置，体重显示表就能显示出测量者的体重．下列关于这种体重测量仪分析正确的是()第14题图A. 体重越大，电流表示数越大，电压表示数越小B. 体重越大，电流表示数越小，电压表示数越大C. 体重显示表选用电流表改装更合理D. 体重显示表选用电压表改装更合理15. (2017省实验模拟)(双选)如图所示，电源电压保持不变，当开关S由断开到闭合时，正确的判断是()A. 电流表的示数变大B. 电流表的示数变小C. 电压表的示数变小D. 电压表的示数不变第15题图第16题图16. (2017河师大附中模拟)(双选)如图所示的电路中，电源两端的电压保持不变，闭合开关S后滑动变阻器的滑片P向右移动，下列说法中正确的是()A. 电流表与电流表的示数之差不变B. 电压表与电流表的示数之比保持不变C. 电流表的示数变小，电压表的示数变大D. 电流表的示数变小，电压表参考答案1.变小变大变暗【解析】电路为串联电路，电压表测滑动变阻器两端电压，当滑片P向右移动过程中，滑动变阻器接入电路中的阻值变大，电路中电流变小，灯泡两端电压减小，灯泡亮度变暗；根据串联分压原理知，电压表示数变大．2.变小变大变小【解析】两电阻串联，电流表测量电路中的电流，电压表测R1两端电压，测滑动变阻器两端电压；滑片P自a向b移动的过程中，滑动变阻器接入电路中的阻值变大，电路总电阻变大，根据欧姆定律可知电路中的电流变小；根据U＝IR 知，R1两端电压变小；电压表示数与电流表的示数之比为滑动变阻器接入电路的阻值，其比值变大；由于电源电压不变，根据P＝UI，电路中的电流变小，所以电路消耗的总功率变小．3.变大变大【解析】电路为并联电路，电流表测干路电流．当光照强度增大时，R1的阻值减小，则R1所在支路电流变大，干路电流变大；电源电压不变，根据P＝UI知，R1消耗的功率变大．4.变大不变【解析】先闭合S，电路中只有R2连入电路，、测通过R2的电流，测电源电压；再闭合S1, R1与R2并联，测干路电流，测R2所在支路的电流，测电源电压. 当闭合开关S1，示数变大，、示数不变．5.D【解析】物体M在导轨上移动时，滑动变阻器R接入电路中的阻值不变，所以电流表示数不变；物体M向右移动时，滑片P与R最左端的距离增大，即滑片P与R左端部分的阻值变大，所以根据U＝IR可得其两端电压变大，即电压表示数变大．故选D.6. A【解析】天然气浓度减小，R阻值增大，电路中电流减小，R0两端电压减小，②错误；电压表与电流表示数的比值为定值电阻的阻值，阻值不变，④正确；天然气浓度增大，R阻值减小，电路中电流增大，电压表示数增大，①正确；根据P＝UI知电路消耗的电功率变大，③错误．故选A.7.B【解析】开关S2闭合前，电压表示数为0，电流表测通过R1的电流；开关S2闭合后，R1与R2组成并联电路，电压表测量电源电压，电流表测通过R1、R2的总电流，故电压表示数增大，电流表示数增大，故选B.8. B【解析】电路为并联电路，测干路电流，测灯泡L所在支路电流，测电源电压．滑片P向右移动时，电压表的示数不变，D错误；灯泡两端电压和通过的电流不变、实际功率不变，灯泡的亮暗不变，A、C错误；滑动变阻器的滑片P向右移动时，接入电路中的电阻变大，电路总电阻变大，B正确．9. C【解析】题图为可变电阻与电铃的串联电路．电流表测的是电路中的电流，电压表测的是电铃两端电压．当输完药液时，可变电阻的阻值变小，根据I＝UR可变＋R电铃可知，此时电流表的示数变大，A错误；根据U电铃＝IR电铃，电流变大，故电铃两端的电压变大，B错误，C正确；未输完药液时电路中的电阻较大，根据I＝UR可变＋R电铃可知此时电路的电流较小，导致电铃不响，D错误．10. D【解析】A选项：R0与R并联，电流表测量通过R0的电流．当滑片P向右移动时，电流表的示数不变，A错误；B选项：R0与R并联，电流表测量干路的电流．当滑片P 向右移动时，滑动变阻器接入电路的阻值变大，通过变阻器的电流减小，干路电流变小，B 错误；C选项：R0与R组成串联，电压表测R0两端的电压．当滑片P向右移动时，电路中的总电阻变大，电路中的电流变小，R0两端的电压变小，电压表的示数减小，C错误；D选项：R0与R串联，电压表测R两端的电压，当滑片向右移动时，其接入电路阻值变大，根据串联分压原理可知，R两端的电压变大，电压表示数变大，D正确．11.B【解析】四幅图中身高越高，滑动变阻器的滑片向上移动，滑动变阻器连入电路的阻值变大．A图中电压表串联在电路中，测电源电压，示数不变；B图中电压表测滑动变阻器两端的电压，示数变大；C图中电压表测电源电压，示数不变；D图中电压表测定值电阻两端电压，示数变小．故选B.12. D 【解析】A 图：压敏电阻与定值电阻并联．当压力增大时，压敏电阻阻值减小，并联电路总电阻减小，电源电压一定，干路电流增大，电流表示数增大，符合要求；B 图：压敏电阻与定值电阻并联．当压力增大时，压敏电阻阻值减小，两端电压一定，电流表示数增大，符合要求；C 图：压敏电阻与定值电阻串联．当压力增大时，压敏电阻阻值减小，压敏电阻两端电压减小，定值电阻两端电压增大，电压表示数增大，符合要求；D 图：压敏电阻与定值电阻串联．当压力增大时，压敏电阻阻值减小，压敏电阻两端电压减小，电压表示数减小，不符合要求．故选D.13. A 【解析】电源电压一定，根据I ＝U R，电流变大，说明电路中的电阻变小，由题意可知重物M 对压敏电阻R 的压力变大；小车原来处于静止，压敏电阻R 受到的压力为0，结合惯性现象，可知小车应向右加速或者向左减速．14. AC 【解析】体重↑→R 2接入电路的阻值↓→电路中的总电阻↓→电路中的电流↑→电流表的示数↑→R 1两端的电压↑→R 2两端的电压↓→电压表的示数↓→A 正确，B 错误；体重越大显示表示数越大，符合生活习惯→体重显示表选用电流表改装更合理→C 正确，D 错误．15. AD 【解析】开关S 断开时，灯泡与电阻串联，电压表测量电源电压，电流表的示数I ＝U R L ＋R；当开关S 闭合时，灯泡L 被短路，电路中只有电阻R 接入电路，电压表测量R 两端的电压，即电源电压，此时电路的电流为I ′＝U R，由此可知，电压表的示数不变，电流表的示数变大．故选AD.16. AD 【解析】电路为并联电路，电流表测干路电流，电流表测R 2所在支路电流，电压表测电源电压．滑片右移，R 2接入电路中的电阻变大，该支路电流减小，干路电流减小，C 错误，D 正确；电压表与比值变大，B 错误；与的示数之差为R 1所在支路电流，此值不变，A 正确．。

滚动小专题(八) 动态电路的定性分析(开关型、变阻器型、应用型)类型1开关型动态电路1．(2018·恩施)如图，电电压恒定，闭合S2，断开S1和S3，两电表均有示数；再断开S2，同时闭合S1和S3，此时()A．电流表示数变小，电压表示数变大B．电流表示数变大，电压表示数变小C．两表示数均变小D．两表示数均变大2．(2018·福建)如图电路中，闭合开关S1、S2，电流表和电压表均有示数，若断开S2，则()A．电流表示数变小，电压表示数变小B．电流表示数变小，电压表示数变大C．电流表示数变大，电压表示数变小D．电流表示数变大，电压表示数变大3．如图，电电压和灯的电阻保持不变，先闭合S1，灯L正常发光，电流表有示数，再进行下列操作后，判断正确的是()A．同时闭合S1、S2，电流表示数变大，灯变亮B．同时闭合S1、S3，电流表示数变大，灯的亮度不变C．同时闭合S1、S3，电压表的示数不变D．断开S1，只闭合S2，电流表、电压表示数都变大第3题图第4题图4．(2017·长春)如图所示的电路中，电两端电压恒定，将滑片置于滑动变阻器的中点，当开关S1闭合，S2断开时，电压表和电流表的示数分别为U1、I1；当开关S1、S2都闭合时，电压表和电流表的示数分别为U2、I2，则()A．U1＞U2 B．U1＝U2 C．I1＜I2 D．I1＞I25．(2018·赤峰)如图所示的电路中，电电压保持不变，先闭合开关S1，电流表、电压表的示数分别为I1、U1，再闭合开关S2、S3，电流表的示数分别为I2、U2，则正确的是()A．I1＞I2U1＞U2B．I1＜I2U1＞U2C．I1＜I2U1＜U2D．I1＞I2U1＜U2类型2滑动变阻器型动态电路6．(2018·孝感)为了练习使用滑动变阻器，同时探究串联电路中电压、电流的规律，某实验小组设计了如图所示的电路．此电路中灯泡的电阻始终保持不变，闭合开关S，滑动变阻器的滑片P向左滑动时(电表均在安全范围内)，则()A．电压表V1的示数变大B．电压表V1与V2的示数之和变小C．电流表A的示数变小D．若电压表V1突然短路，则小灯泡变亮第6题图第7题图7．(2018·咸宁)如图所示的电路，电电压保持不变，R为定值电阻．下列说法正确的是()A．开关闭合前，电压表和电流表均无示数B．开关闭合后，滑片P向右移动的过程中，电压表的示数变大C．开关闭合后，滑片P向右移动的过程中，电压表与电流表示数的比值不变D．开关闭合后，滑片P向右移动的过程中，电压表与电流表示数的乘积变大8．(2018·达州)如图所示电路，电两端电压保持不变，闭合开关S，当滑动变阻器的滑片向右滑动时，下列判断正确的是()A．电压表V1示数与电流表A示数的比值变大B．电压表V2示数与电流表A示数的比值不变C．电压表V1示数的变化量大于电压表V2示数的变化量D．电压表V1示数的变化量小于电压表V2示数的变化量9．(2018·广安)如图所示的电路，闭合开关后，当滑片P向右移动时，下列说法正确的是() A．灯泡L变暗B．电压表示数变小C．电流表A1示数变大D．整个电路消耗的总功率变小第9题图第10题图10．(2018·东营)如图所示，电电压不变，闭合开关，当滑动变阻器滑片向右移动时，下列判断正确的是()A．电压表示数与电流表A1示数的乘积变大B．电压表示数与电流表A2示数的乘积变大C．电压表示数与电流表A1示数的比值不变，电流表A2示数变小D．电压表示数与电流表A1示数的比值变大，电流表A2示数变大类型3应用型动态电路11．(2018·聊城)如图，R为光敏电阻，其阻值随光照强度的增大而减小，R1是定值电阻．闭合开关，逐渐增大光敏电阻上的光照强度，电表示数变化情况是()A．电流表示数变小，电压表示数变大B．电流表示数变大，电压表示数变小C．电压表和电流表示数的比值将变小D．电流表和电压表示数均变大第11题图第12题图12．(多选)(2018·河南)为了研究热敏电阻对电路的影响，小李设计了如图所示的电路．电电压保持不变，R为定值电阻，R1为热敏电阻，其阻值随温度的升高而减小．闭合开关后，小李在热敏电阻R1上擦了一些酒精，用扇子对着它扇分时，下列说法中正确的是()A．电流表示数变小B．电压表示数变大C．电压表与电流表示数之比变小D．电路的总功率变小13．(2018·衡阳)巨磁电阻效应是指某些材料的电阻在磁场中急剧减小的现象，且磁场越强电阻越小，图中是说明巨磁电阻特性原理的示意图，图中GMR是巨磁电阻，如果闭合S1、S2，滑片P向左移动时，电表的变化情况是()A.表和表示数均变小B.表和表示数均变大C.表示数变小，表示数变大D.表示数变大，表示数变小14．(2018·北京)小海设计了一种测定油箱内油量的模拟装置，如图所示，其中电两端电压保持不变，R0是定值电阻，R是滑动变阻器的电阻片，滑动变阻器的滑片P跟滑杆的一端连接，滑杆可以绕固定轴O转动，另一端固定着一个浮子．油箱中的油量减少时，浮子随油面下降，带动滑杆使变阻器的滑片P向上移动，从而引起电流表的示数发生变化．下列说法中正确的是()A．电流表示数变小时，表明油箱中的油量减少B．电流表示数变小时，电阻R0两端电压变大C．当油箱中的油量减少时，电流表示数变大D．当油箱中的油量减少时，变阻器R连入电路的电阻变小答案1．C 2.A 3.B 4.C 5.C 6.C 7.C 8.D 9.D 10.C 11．D 12.AD 13.D 14.A。
