吉林大学模拟电子电路复习提纲

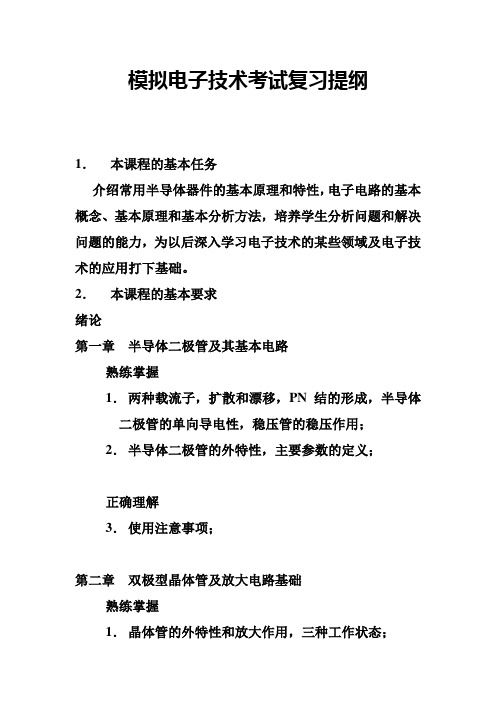

模拟电子技术考试复习提纲1．本课程的基本任务介绍常用半导体器件的基本原理和特性，电子电路的基本概念、基本原理和基本分析方法，培养学生分析问题和解决问题的能力，为以后深入学习电子技术的某些领域及电子技术的应用打下基础。

2．本课程的基本要求绪论第一章半导体二极管及其基本电路熟练掌握1．两种载流子，扩散和漂移，PN结的形成，半导体二极管的单向导电性，稳压管的稳压作用；2．半导体二极管的外特性，主要参数的定义；正确理解3．使用注意事项；第二章双极型晶体管及放大电路基础熟练掌握1．晶体管的外特性和放大作用，三种工作状态；2．放大倍数、输入电阻、输出电阻；3．静态、动态，直流通路、交流通路；4．微变等效电路；5．CE、CC的工作原理及各种计算（单级、多级）；6．合理的近似。

7．复合管正确理解10．用图解法确定静态工作点及输出波形失真及最大不失真输出电压；11．CB的工作原理及计算；12．三种组态的比较和选择；第三章场效应管及其放大电路熟练掌握1．耗尽层，沟道，场效应管的外特性及放大作用，三种工作状态；2．放大倍数、输入电阻、输出电阻；3．静态、动态，直流通路、交流通路；4．场效应管的微变等效电路；5．CS的工作原理及各种计算（单级、多级）；正确理解6．CD的工作原理及计算；7．阻容耦合、变压器耦合；第四章功率放大电路熟练掌握1．功放的基本原理，输出功率、效率和非线性失真；2．OCL直接耦合功率放大电路的工作原理、输出功率的估算；正确理解3．交越失真、攻放管的选用原则；4．甲乙类互补对称功率放大电路的工作原理、分析计算；第五章集成电路运算放大器熟练掌握1．零点漂移、差模、共模、恒流源等概念；2．差模放大倍数的有关计算；正确理解3．共模抑制比及其计算；4．镜象电流源的工作原理；5．集成运算放大器的工作原理；6．运算放大器的主要参数。

第六章放大电路的频率响应熟练掌握1．频率特性等概念及影响频率特性的因素；2．会画Bode图（只含一个时间常数）；正确理解3．多级放大电路与单级放大电路频宽之间的关系。

期末复习提纲一、复习大纲：第一章绪论1.基本要求1．了解信号、频谱、模拟电路与数字电路等一些基本概念。

2．理解电压放大电路、电流放大电路、互阻放大电路和互导放大电路的基本概念，理解放大电路的模型。

3．掌握放大电路的输入电阻、输出电阻、增益、通频带等主要性能指标。

2.重点：电压放大电路、电流放大电路、互阻放大电路和互导放大电路的输入电阻、输出电阻、增益及每种电路的应用场合第二章运算放大器1.基本要求1）了解集成运放电路的组成及成为线性电路的条件。

2）熟练掌握运用虚短和虚断的概念来分析基本运放电路。

3）熟练掌握比例、加减、积分运算电路。

2.重点：虚短和虚断的概念，理想运放所组成的电路的分析方法，并结合比例、加减、积分运算电路理解如何分析。

（大题出题点）。

第三章二极管及其基本电路1.基本要求1．了解本征半导体、空穴及其导电作用，2．理解P型半导体和N型半导体中的多子与少子及其决定因素以及与本征半导体导电的区别3．了解PN结的形成，掌握PN的单向导电性和V-I特性，理解PN结的反向击穿现象4．了解半导体二极管的结构，掌握它的V-I特性曲线。

5．掌握二极管的正向V-I特性建模，并会分析和计算由二极管组成的不同电路。

（P78-P81这4点应用）6．掌握稳压管工作特性，并分析常用的稳压电路，了解其它的特殊二极管。

2.重点：二极管V-I特性，二极管电路的分析与计算（出中大题点）。

第四章双极结型三极管及其放大电路基础1.基本要求1．了解BJT结构，理解电流分配与放大作用，各极电流间的关系，掌握BJT的输入、输出特性曲线和主要参数。

注意αβ的定义式及其应用2．理解共射极放大电路的工作原理。

3．理解用图解法来分析放大电路的静态工作点和动态工作情况。

（注意静态工作点设置与失真问题）4．掌握用小信号模型法分析共射电路的电压增益、输入电阻和输出电阻。

5．理解温度对静态工作点的影响，掌握射极偏置电路能稳定Q点的工作原理。

6．理解用小信号模型来分析共集电极电路和共基极电路的分析，并能对三种基本组态电路进行比较。

《模拟电路基础（B）》期末复习提纲（终极版）《模拟电路基础（B）》期末复习提纲（终极版）第一章1.电流与电压的关系，关联参考方向与非关联参考方向电路中没有电压就一定没有电流吗？电流电压的正负与参考方向有什么关系？怎么才是关联参考、非关系参考？联系后面的知识，关联参考与非关联参考会造成什么样的不同？2.欧姆定律注意电流与电压是否为关联参考方向，U=RI公式前面的“+”、“-”3.基尔霍夫定律KCL、KVL，计算时注意符号，使用KCL时注意要标明电流的方向，使用KVL时注意选择的回路绕行方向4.功率及功率计算P=UI，注意U和I的参考方向是否为关联参考，公式前面的“+”、“-”注意吸收功率（消耗功率）、提供功率（释放功率）、功率平衡（可用于验算）熟悉P19页1.4、1.7第二章1.电源的等效变换注意电压源与电流源的转换条件，分别是什么样的电路结构才可以进行变换，变换后的电路结构是怎么样的；电压变电流，电流的大小与方向；电流变电压，电压的大小及方向等2.电路的一般分析方法熟悉支路电流法、网孔电流法、结点电压法（弥尔曼定理，这个定理用好了有意想不到的效果），重点关注一下结点电压法，想想什么情况下使用此方法会使求解更简单熟悉P56页2.6、2.9（用结点电压法也求一次）3.电路定理注意叠加定理的适用情况，功率是否可以叠加，非线性电路里是否可以使用叠加定理？第三章1.正弦量的三要素幅值（峰值）、角频率、初相（P61-62）有效值与幅值的关系P63正弦电压的表达式P61页式3.1.1，注意Um（幅值）、ω、Ψ这三个参数的意义，给你其中一个参数能够写出其瞬时表达式相位差，注意只有同频率的正弦量才可以比较相位差（这点要十分小心），比较相位差时都要化成标准的3.1.1式即都要是sin的形式，如果是cos则要先变成sin，相位差即初相相减即可熟悉P64例3.1.12.正弦量的相量表示注意相量的运算法则（与复数运算相同），注意角度与复坐标的运用，注意旋转因子j 与角度的关系（P67），熟悉P66例3.2.13.阻抗与导纳注意电容与电感这两个元件的容抗与感抗阻抗的组成（例如R与L的串联而成的阻抗与多少？表达式怎么写？）与阻抗三角形熟悉P81例3.5.14.一般正弦交流电的计算注意方法，一般需要将电容和电感先化成容抗与感抗的形式，再按正常的电路分析方法（支路电流、网孔电流、结点电压法等）求解，注意相量的运算熟悉P81例3.5.15.无功功率、视在功率与平均功率的关系无功功率是不是表示元件在电路中不起任何作用？6.谐振的产生条件（了解）7.三相交流电注意三相四线制的特点（中性线电流为0）第五章1.换路定则电容、电感换路前后的不变量，初值的计算，P133例5.1.12.零输入、零状态、全响应三种情况的计算注意全响应的计算，三要素法，注意时间常数τ的计算（需要作电阻等效变换）熟悉P143例5.4.2、例5.4.1第六章1.P、N型半导体的概念注意多子、少子的组成及其与温度的关系2.二极管单向导电特性击穿与烧坏的关系稳压管的工作状态（工作在反向击穿区）3.三极管三极管的三个电极、硅管（锗管）、PNP（NPN）型的判别，P176习题6.14，P173例6.4.1三极管三个电流的关系、电流放大倍数4.三极管的微变等效电路第七章1.静态工作点的计算（7.3节，P188-P191）静态工作点与失真情况的关系P186-1872.动态分析（放大倍数、输入电阻、输出电阻）（7.3节，P188-P191）求解过程中注意分步计算3.多级放大电路注意输入电阻与输出电阻，几种耦合方式特点第八章1.反馈的分类与判别正、负反馈；电压电流反馈；串联并联反馈；反馈的四种组态；反馈对电路性能的影响（电压[电流]负反馈用来稳定输出电压[电流]、串联[并联]能增大[减小]输入电阻）2.负反馈的基本方程P231-232，注意深度负反馈A f的计算熟悉P238例8.3.1第九章1.理想运算放大器概念及特点P221，重点关注工作在线性区与非线性区的特点2.运算放大电路比例运算、加减法运算，注意电路结构及计算公式（电压比较器难了点，不作为考点了）第十章1.自激振荡的概念及起振条件P277-278第十一章1.单相整流电路半波整流与全波整流特点、选用二极管的条件。

模拟电子技术课程复习提纲（复习必备）第一章半导体器件§1.1半导体基础知识1、本征半导体：本征半导体、本征激发、复合、本征半导体导电机理；2、杂质半导体：杂质半导体、N 型半导体、P 型半导体、多数载流子、少数载流子；3、PN 结：PN 结的形成机理、扩散运动与漂移运动、PN 结的本质、PN 结的单向导电特性；4、温度对本征半导体、杂质半导体、PN 结导电能力的影响；5、PN 结的伏安特性：)1(-=T U u S D e I I ，当T=300K 时mV U T 26=，伏安特性曲线：反向击穿区、反向截止区、死区、正向导通区；6、PN 结的反向击穿特性：击穿类型、击穿原因（雪崩击穿、齐纳击穿）；7、PN 结的电容效应：势垒电容C T 、扩散电容C D ，PN 结电容效应的非线性、正偏和反偏时主要考虑那个电容。

§1.2半导体二极管1、二极管的结构、分类、符号；2、二极管的伏安特性：)1(-=T D U u S D e I I ，⑴正向特性：死区开启电压U th =0.5V （Si ）、0.1V （Ge ），正向导通电压U D(on)=0.7V （Si ）、0.2V （Ge ），⑵反向特性：反向截止区，反向击穿区；3、二极管的温度特性；4、二极管的参数及其含义：F I 、R U 、R I 、M f 、D R 、d r 、DQD T D I mV I U r )(26≈=； 5、二极管的等效模型：理想模型、理想二极管串联恒压将模型、折线模型、小信号（微变等效）模型（注意微变等效模型的应用条件）；6、二极管电路的分析方法：⑴直流图解法、⑵模型解析法⑶交流图解法（在Q 点附近i u 幅度较小时使用）、⑷微变等效电路分析法；7、稳压二级管：稳压二极管工作原理、稳压二极管参数及含义、简单电路参数计算；8、二极管应用（单向导电特性、二极管导通截止的判断）⑴静态工作分析、⑵整流电路（单管半波整流、双管全波整流、桥式整流）、⑶限幅电路（串联限幅、并联限幅、上限幅、下限幅、双向限幅）、⑷门电路；9、特种二极管的工作条件、符号、特性、参数，发光二极管、光敏二极管、激光二极管、红外二极管、光电耦合器件、变容二极管。

模拟电子线路课程内容概要（复习提纲）1.半导体器件基础：（1）了解半导体的结构，弄清什么是本征半导体，什么是N型半导体，什么是P型半导体，以及它们的多数载流子是什么？少数载流子是什么？答：纯净的、不含杂质的半导体称为本征半导体。

在4价的硅（或锗）晶体中掺入少量的5价杂质元素，如磷，锑，砷等，这种杂质半导体主要依靠电子导电的半导体称电子型半导体或N型半导体。

其多数载流子为电子，少数载流子为空穴；在4价的硅（或锗）晶体中掺入少量的3价杂质元素，如硼，镓，铟等，这种杂质半导体主要依靠空穴导电的半导体称空穴半导体或P型半导体。

其多数载流子为空穴，少数载流子为电子。

（2）PN结具有哪些特性，主要特性是什么？二极管的导通条件是什么？二极管的管压降为多少？什么是门坎电压？必须了解二极管的伏安曲线。

答：PN结有单向导电性、感光特性、感温特性、变容特性、变阻特性，其主要特性是单向导电性。

二极管的导通条件是PN结正向偏置。

硅二极管的管压降为0.6~0.8V，锗二极管的管压降为0.2~0.3V。

门坎电压即死区电压，是指二极管刚好导通时两端的电压差，硅二极管的死区电压为0.5V左右，锗二极管的死区电压为0.1V左右。

（3）三极管的导电机理是什么？三极管起正常放大作用的外部条件是什么？能否通过三极管各电极电位来判断它的工作状态。

三极管的输出特性曲线分为哪几个区域？起正常放大作用的三极管必须工作在哪些区域上？答：三极管导电机理是当基极电压Ub有一个微小的变化时，基极电流也会随之有一小的变化，受基极电流Ib的控制，集电极电流Ic会有一个很大的变化，基极电流Ib越大，集电极电流Ic也越大，反之，基极电流越小，集电极电流也越小，即基极电流控制集电极电流的变化。

三极管起正常放大作用的外部条件是发射结正向偏置，集电结反向偏置。

发射极反偏，集电极反偏为截止状态；发射极正偏，集电极反偏为放大状态；发射极正偏，集电极正偏为饱和状态，由此来判断它的工作状态。

题型为选择题、判断题、简答题和电路分析题。

第一章
名词解释，课件中练习一
第二章
1、掌握共射放大电路的组成原则。

2、知道静态工作点的概念以及放大电路的主要动态性能指标。

3、知道单管放大电路的三种组态（共射、共基、共集）的特点。

4、掌握放大电路的图解分析方法。

（例题2-2，课后习题2-5）
5、熟练掌握各种电路分析，会画直流通路求静态工作点，会画交流通路和微变等效电路求动态性能参数。

（例题2-3（1、2、3），课后习题2-9）
第三、四章
1、掌握零点漂移的概念，知道产生零点漂移的主要原因以及抑制零点漂移的方法。

了解直接耦合和阻容耦合的特点。

2、为了更好的抑制零漂，集成运放的输入级别大多采用什么电路？
3、掌握共模抑制比的概念
第五章
1、掌握理想集成运算放大器的主要参数、“虚短”和“虚断”特性的概念，并能够熟练运用在电路分析中。

2、能够熟练掌握叠加法在多输入信号集成运放中的应用。

书上例题5-1,5-2,5-4（1、2），5-5
课后习题5-7,5-8
第六章
1、了解反馈的概念，学会判别电路反馈类别。

（选择题）
2、掌握负反馈对放大倍数的影响。

例题6-4。

《模拟电子技术与数字电子技术复习提纲及模拟试题》复习提纲1、半导体基础知识、半导体二极管了解半导体的性质和导电特性，掌握二极管外特性2、晶体管掌握晶体管的电流放大作用及主要参数3、共射放大电路的工作原理、放大电路分析方法掌握放大电路的性能指标及共射放大电路的静态分析方法；了解图解分析法，重点掌握等效电路分析法4、静态工作点的稳定了解静态工作点稳定的必要性和典型的稳定电路5、单管放大电路的三种接法掌握共射放大电路的分析；了解共集、共基放大电路的分析6、多级放大电路掌握多级放大电路的耦合方式及多级放大电路的动态分析7、直接耦合放大电路了解零漂现象8、直接耦合放大电路掌握差分放大电路的组成和分析方法9、反馈的基本概念与基本组态掌握反馈的概念及反馈放大电路的分析方法、10、负反馈放大电路的方块图及一般表达式、深度负反馈分析掌握负反馈放大电路四种组态方块图表示方法；11、负反馈对放大电路性能影响及稳定性掌握深度负反馈的近似计算、了解负反馈对放大电路性能的影响，了解自激振荡现象12、基本运算电路掌握基本运算电路的分析方法13、正弦波振荡电路掌握正弦波振荡电路的组成和分析方法14、电压比较器掌握电压比较器的组成特点和分析方法15、数制、码制及逻辑代数、逻辑代数的基本公式和基本定理掌握数制、码制的概念及逻辑代数的三种基本运算；掌握逻辑代数的基本公式和基本定理16、逻辑函数及公式法化简掌握逻辑函数的表示方法和公式法化简、掌握逻辑函数的卡诺图化简法17、基本门电路了解二极管、三极管的开关特性和基本门电路18、组合电路掌握组合电路的分析方法和设计方法。

了解编码器、译码器、数据选择器、加法器、数值比较器的工作原理及其应用19、触发器掌握RS、JK、D、T触发器的结构、工作原理与动作特点；掌握触发器的功能及描述方法20、时序电路了解时序电路的分类，掌握时序电路的分析方法。

了解寄存器和移位寄存器的工作原理，掌握其使用方法、掌握计数器的功能和任意进制计数器的构成方法。

模拟电子电路基础复习资料模拟电子电路是电子工程学科中的重要分支，其研究的是电子元件和电路在模拟信号处理及传输方面的应用。

由于该领域的知识点众多，对于学生而言掌握难度较大。

为此，在学习这门课程时，我们需要详细了解模拟电子电路的相关知识点，才能够逐步加深对该学科的理解和掌握。

一、基本元器件模拟电子电路中，最基本的是元器件。

其中包括电容、电感、电阻、二极管、三极管、场效应管等。

在这些器件中，电容和电感是用来储存电能和磁能的，电阻则是用来限制电流的大小，而二极管和三极管则用来调节电路中的电流，场效应管用来放大电路中的信号。

因此，对这些基本元器件的了解和掌握是学习模拟电子电路的重要基础。

二、基本电路模拟电子电路基础中最重要的内容之一就是基本电路。

通过对基本电路的学习与实践，我们可以快速地掌握各种电路的组合方式以及它们在电路应用中的作用。

其中包括电压分压电路、电流分流电路、共射放大电路、共基放大电路、共漏放大电路、集电极发射器接法等等。

三、频率特性模拟电子电路中的频率特性也是很重要的一部分。

我们需要了解各种电路的频率响应特征以及如何应用这些特性。

在这个方面涉及到的知识点包括滤波器、负反馈电路、放大器等等。

通过对频率响应特征的掌握，我们可以更深入地了解模拟电子电路的工作原理，进而进行更为深入的分析和应用。

四、参数选择电路设计中一个很重要的任务就是选择成分的参数。

在模拟电子电路中，我们需要深入了解各种元器件的电气特性，这样才能够对参数作出正确的选择。

而这里需要掌握的知识点包括如何选择电容和电感的参数、如何选择放大器的放大倍数、如何选择操作点以及如何选择电阻等等。

只有掌握了这些知识点，我们才能够进行正确有效的设计工作。

五、总结模拟电子电路是一门重要的工科学科，掌握它的基础知识是非常必要的。

只有深入地了解各种元器件、基本电路、频率特性以及参数选择等等方面的知识，才能够有效地进行电路设计和分析工作。

因此，我们需要在学习时注重理解模拟电子电路的基础知识，要用心学习，过好每一关。
