目录2 网管配置.........................................................................................................................................2-12.1 概述.............................................................................................................................................................2-22.2 相关概念.....................................................................................................................................................2-32.3 带外网管配置实例....................................................................................................................................2-42.4 带内网管配置实例....................................................................................................................................2-72.4.1 ATM-DSLAM....................................................................................................................................2-72.4.2 IP-DSLAM.......................................................................................................................................2-102.5 设置带外网口IP地址............................................................................................................................2-132.6 设置系统路由..........................................................................................................................................2-142.7 设置带内接口IP地址............................................................................................................................2-152.8 设置访问地址列表..................................................................................................................................2-152.8.1 设置允许访问地址列表................................................................................................................2-152.8.2 设置拒绝访问地址列表................................................................................................................2-162.9 设置防火墙..............................................................................................................................................2-172.10 设置网管工作站....................................................................................................................................2-182.10.1 设置网管工作站参数..................................................................................................................2-182.10.2 激活网管工作站...........................................................................................................................2-19插图目录图2-1 带外网管配置流程图..........................................................................................................................2-4图2-2 带外网管组网图...................................................................................................................................2-5图2-3 带内网管（ATM-DSLAM）配置流程图.........................................................................................2-7图2-4 带内网管（ATM-DSLAM）组网图.................................................................................................2-8图2-5 带内网管（IP-DSLAM）配置流程图............................................................................................2-10图2-6 带内网管（IP-DSLAM）组网图....................................................................................................2-11操作手册表格目录表格目录表2-1 MA5100网管特点................................................................................................................................2-2表2-2 带外网管配置数据规划表..................................................................................................................2-5表2-3 带内网管（ATM-DSLAM）配置数据规划表.................................................................................2-8表2-4 带内网管（IP-DSLAM）配置数据规划表....................................................................................2-11表2-5 设置系统路由相关操作列表............................................................................................................2-14表2-6 设置允许访问地址列表相关操作列表...........................................................................................2-16表2-7 设置拒绝访问地址列表相关操作列表...........................................................................................2-17表2-8 设置防火墙相关操作列表................................................................................................................2-18表2-9 设置网管工作站参数相关操作列表...............................................................................................2-19表2-10 激活网管工作站相关操作列表.....................................................................................................2-19操作手册 2 网管配置2 网管配置关于本章本章介绍MA5100网管的配置。

华为DSLAM架构与业务原理基础知识华为DSLAM（Digital Subscriber Line Access Multiplexer）是用于数字用户线路接入的设备，主要用于将来自多个用户的DSL（Digital Subscriber Line）信号进行集中处理和转发，以提供高性能的宽带接入服务。

DSLAM的架构华为DSLAM的架构主要分为物理层和逻辑层。

物理层：物理层包括用户接口，线路接口、交换接口、传输接口等。

用户接口用于与用户设备（如ADSL调制解调器）进行连接，线路接口用于与传输线路连接，交换接口用于与核心网络设备连接，传输接口用于与运营商传输设备连接。

逻辑层：逻辑层包括系统管理和业务处理。

系统管理层负责设备的配置管理、性能管理和故障管理等；业务处理层负责接收用户的请求，分析用户需求并进行相应的业务处理。

华为DSLAM的逻辑层采用分布式架构，可以实现高扩展性和可靠性。

DSLAM的业务原理DSLAM的主要功能是将来自用户设备的DSL信号进行集中处理，并将数据转发到核心网络。

DSL信号传输主要有ADSL （Asymmetric Digital Subscriber Line）、VDSL（Very-high-speed Digital Subscriber Line）等多种方式。

DSLAM通过用户接口与用户设备通信，接收用户设备发送的DSL信号。

对于ADSL信号，DSLAM将用户设备发送的上行信号和下行信号进行分离，并按照不同的业务要求进行处理，然后将数据转发至核心网络。

对于VDSL信号，DSLAM可以提供更高的传输速率和更长的传输距离，可以满足用户对高速宽带的需求。

华为DSLAM支持多种业务类型，包括宽带接入、IP电话、视频监控等。

通过业务处理模块，DSLAM可以根据用户需求进行不同的业务处理。

例如，在宽带接入业务中，DSLAM可以根据用户的带宽需求，对数据进行分配和计量，并提供相应的服务质量保证。

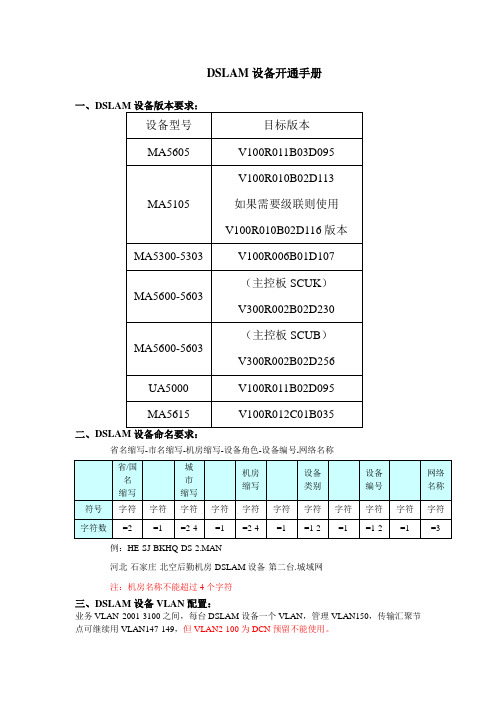

DSLAM设备开通手册一、二、省名缩写-市名缩写-机房缩写-设备角色-设备编号.网络名称例：HE-SJ-BKHQ-DS-2.MAN河北-石家庄-北空后勤机房-DSLAM设备-第二台.城域网注：机房名称不能超过4个字符三、DSLAM设备VLAN配置：业务VLAN 2001-3100之间，每台DSLAM设备一个VLAN，管理VLAN150，传输汇聚节点可继续用VLAN147-149，但VLAN2-100为DCN预留不能使用。

四、DSLAM设备VBAS参数配置1、MA5105/MA5605interface lan 0/0pitp switch vmode 0x8200pitp code-type cnTel2、MA5600/MA5603pitp enable vmodepitp vmode ether-type 0x8200raio-mode cntel3、UA5000pitp vmode ether-type 0x8200pitp enable vmode4、MA5300配置pitp vmode enablepitp vmode ethernet-type 0x8200pitp vmode code CNTelecom五、DSLAM设备网管SNMP参数配置1、MA5105/5615/5605-SNMP配置atmlan ip-access 219.148.2.1 219.148.2.254 255.255.255.0snmp-server enable agent v1snmp-server enable agent v2snmp-server enable trapssnmp-server community adsl 219.148.2.3 HE.sj.man.R HE.sj.man.W notify 162 v2 2、MA5300-SNMP配置access-list 99 permit 219.148.2.0 0.0.0.255access-list 99 permit 219.148.1.0 0.0.0.127access-list 99 deny 0.0.0.0 255.255.255.255snmp-serversnmp-server enable traps snmpsnmp-server community HE.sj.man.R ro acl 99snmp-server community HE.sj.man.W rw acl 99snmp-server contact HuaWei tel: 8008302118snmp-server host 219.148.2.3 HE.sj.man.W3、MA5600-SNMP配置acl 2999rule permit source 219.148.2.0 0.0.0.255rule permit source 219.148.1.0 0.0.0.127rule deny source 0.0.0.0 255.255.255.255snmp-agent community read HE.sj.man.Rsnmp-agent community write HE.sj.man.Wsnmp-agent sys-info version v1 v2csnmp-agent target-host trap address 219.148.2.3 securityname HE.sj.man.Wsnmp-agent trap enable standard六、DLSAM设备限速模板配置（开局时建立线路模板，线路模板号分别为2、4、6、10对应2M\4M\6M\10M，低于2M全部引用模板2）DSLAM接入的宽带用户，其速率体系中，下行业务速率在2048kbps以下（含2048kbps），DSLAM用户端口限速为速率标准的1.3倍，并取32kbps的整数倍；下行业务速率在2048kbps 以上，DSLAM用户端口限速为速率标准的1.2倍，并取32kbps的整数倍。

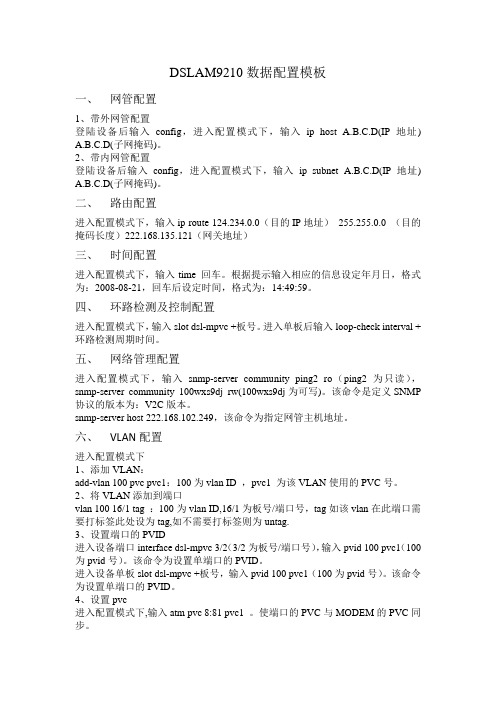

DSLAM9210数据配置模板一、网管配置1、带外网管配置登陆设备后输入config，进入配置模式下，输入ip host A.B.C.D(IP地址)A.B.C.D(子网掩码)。

2、带内网管配置登陆设备后输入config，进入配置模式下，输入ip subnet A.B.C.D(IP地址) A.B.C.D(子网掩码)。

二、路由配置进入配置模式下，输入ip route 124.234.0.0（目的IP地址）255.255.0.0 （目的掩码长度）222.168.135.121（网关地址）三、时间配置进入配置模式下，输入time 回车。

根据提示输入相应的信息设定年月日，格式为：2008-08-21，回车后设定时间，格式为：14:49:59。

四、环路检测及控制配置进入配置模式下，输入slot dsl-mpvc +板号。

进入单板后输入loop-check interval +环路检测周期时间。

五、网络管理配置进入配置模式下，输入snmp-server community ping2 ro（ping2为只读），snmp-server community 100wxs9dj rw(100wxs9dj为可写)。

该命令是定义SNMP 协议的版本为：V2C版本。

snmp-server host 222.168.102.249，该命令为指定网管主机地址。

六、VLAN配置进入配置模式下1、添加VLAN：add-vlan 100 pvc pvc1：100为vlan ID ，pvc1 为该VLAN使用的PVC号。

2、将VLAN添加到端口vlan 100 16/1 tag ：100为vlan ID,16/1为板号/端口号，tag如该vlan在此端口需要打标签此处设为tag,如不需要打标签则为untag.3、设置端口的PVID进入设备端口interface dsl-mpvc 3/2（3/2为板号/端口号），输入pvid 100 pvc1（100为pvid号）。

网络产品线DSLAM&MSAN&OLT产品硬件质量标准V6.3 总体说明1. 本标准使用范围2. 本标准各条款代码的含义7位字母和数字表述，其定义如下：第7位：本标准中各条款的等级，用字母“A”、“B”、“C”分别表示，具体定义：3. 整改要求违反A、B类条款（标准代码的最后一位为“A”或“B”）：违反C类条款（标准代码的最后一位为“C”）：4. 计分规则5. 标准内容6. 本标准的解释与生效网络产品线DSLAM&MSAN&OLT产品硬件质量标准V6.3 总体说明1. 本标准使用范围适用于DSLAM&MSAN&OLT等产品的安装与维护涉及的合作单位工程质量自检、合作单位工程质量抽检、华为公司工程质量检查、华为公司维护质量检查等。

2. 本标准各条款代码的含义标准代码由7位字母和数字表述，其定义如下：a.第1、2、3位：“FHD”表示本标准的代号，其含义分别为：“F”指接入网产品，“H”指硬件质量标准，“D”指DSLAM&MSAN&OLT产品。

b.第4、5、6位：是本标准中各条款的分类编号。

第4位为字母，表示大类编号，按照“A”、“B”、“C”等顺序编写。

第5、6位为数字，表示该大类下的序号，从“00”开始编写。

c.第7位：本标准中各条款的等级，用字母“A”、“B”、“C”分别表示，具体定义：A类条款：重要问题。

违反该条款，将严重影响设备安全运行，或对人身安全会造成致命影响。

B类条款：次要问题。

违反该条款，将影响设备正常运行，或给设备正常运行埋下隐患，或会对人身安全造成影响。

C类条款：轻微问题。

违反该条款，不影响设备正常运行，但是将影响、今后扩容和维护操作3. 整改要求a.违反A、B类条款（标准代码的最后一位为“A”或“B”）：所有问题必须整改，否则必须与客户签署备忘录。

经过多方协调客户仍然不同意签署备忘录时，请知会华为公司工程管理相关人员，且必须在对应检查报告中注明以备查。

宽带业务作为中国电信的战略性业务,近年来保持着持续、高速发展的态势，已成为中国电信重要的收入增长来源。

但由于多方面原因，宽带业务的故障发生率居高不下，用户整体满意度偏低，并成为当前用户服务的热点问题。

规范ADSL 开通测试标准及安装维护。

一、开通测试标准（一）测试项目及指标说明开通测试是指放号前对线路质量进行的测试，下表所列测试项目指标的建议值为用户能够稳定开通ADSL业务所需的各项性能参数。

测试项目分为必选、推荐、可选三个级别，其中必选项目是必须测试的，推荐与可选项目各分公司可根据实际情况选择使用。

表1 测试项目与建议值项目分类测试项目建议值测试级别低频参数线路环阻小于1.1K欧姆必选绝缘电阻A/B线间大于5M欧姆，A/B线对地大于5M欧姆必选线路电容小于200nF,A/B 线对地电容差不超过5% 推荐高频参数线路衰减下行方向<55dB，上行方向<40dB 必选最大可达速率最大可达速率下行＞2M，上行＞600K 必选噪声容限下行噪声容限＞21dB 必选信噪比需要关注64子信道，建议大于24dBm 推荐纵向平衡全部频带内大于40dB 可选其它参数平行线在主干电缆长度超过2.0km以上时,平行线的长度应小于40m,铁线或者铝线对性能有严重影响(在3km以上劣化超过50%)，不建议采用。

主干电缆长度超过2Km时必选桥接头总长度小于800m,每一个长度不大于400m,距离末端不小于400m,总个数小于2 可选加感线圈非加感用户线路可选注：以上建议值为0.4mm线径经验数据1、对线路环阻测试说明不同线径的用户线路单位长度的电阻值不同，可以通过测试用户环路电阻来估算用户线路长度和判断线路上的一些接触不良、接头氧化等故障。

各种线径的用户线路环阻值如表2所示：表2 不同线径的线路环阻值线径 1公里长度线路环阻值0.32mm 470欧姆0.40mm 290欧姆0.50mm 190欧姆线路环阻大于1100欧但小于1300欧的用户线路处于临界范围，可开通ADSL，但容易掉线，稳定度同用户使用的设备灵敏度有关，这种情况下DSLAM对应端口的限速值需适当下调(参见线路超长时的DSLAM端口配置)；环阻值大于1300欧的线路长度过长，不宜开通ADSL；根据环阻值计算出的线路长度远远大于实际线路长度，表明用户线路上存在接触不良，接头氧化等高阻故障；环阻测试值大于5M表明线路上有断路故障；2、对线路衰减、最大可达速率、噪声容限测试的说明线路衰减与最大可达速率都和线路长度有关，最大可达速率反映线路的承载能力；噪声容限与线路承载能力及局端参数配置有关，维护经验表明，当下行噪声容限小于22dB时，易发生掉线故障，此时可通过改进线路质量或调整局端参数配置来提高噪声容限。

DSLAM是Digital Subscriber Line Access Multiplexer的简称，中文称呼数字用户线路接入复用器。

DSLAM是各种DSL系统的局端设备，属于最后一公里接入设备（the last mile），其功能是接纳所有的DSL线路，汇聚流量，相当于一个二层交换机。

其在ADSL系统中的位置如图所示。

主要应用：电信运营商为广大家庭和SOHO用户提供宽带接入服务。

面积比较大的企业组建内部网络广大农村地区用户比较分散的互联网接入学校组建校园网络矿产企业电脑比较分散的组建网络酒店宾馆为客人提供上网服务VOD视频点播主要业务类型：早期的DSLAM都是基于ATM的（Base ATM），主要提供ADSL业务的接入，随着internet的普及，各种电信设备的IP化成为趋势，DSLAM也出现了IP DSLAM （Base IP），并且扩展了更多的业务类型，主要包括ADSL、VDSL和SHDSL三大类。

支持的业务种类：一、ADSLADSL2+（ITU-T G.992.5）：上下行速率24M/1Mbps，传输距离最远可达6公里ADSL2（G.992.3）：上下行速率8M/1Mbps，传输距离最远可达5公里ADSL（G.992.1 、G.dmt)：上下行速率8M/1.5Mbps，传输距离最远可达3公里ADSL（G.992.2 、G.lite) 上下行速率1.5M/512Kbps，传输距离最远可达3公里二、VDSLVDSL(ETSI TS 101 207-1/-2)：上下行速率15M/15Mbps，传输距离最远可达1.5公里VDSL2(ITU G.993.2) ：上下行速率100M/50Mbps，传输距离最远可达3公里三、SHDSLSHDSL（ITU G.991.2）：上下行速率2.3M/2.3Mbps，传输距离最远可达7公里SHDSL.bis（ITU G.991.2.bis）：上下行速率5.7M/5.7Mbps，传输距离最远可达7公里特点：提供基于IP的DSL服务多数DSL服务基于ATM基础结构。

路由设置1、关键参数：按照商家提供的说明，开启ADSL MODEM 的路由功能并非难事，只是有几个关键数据需要把握好。

1）、VPI(Virtual Path Identifier 虚路径标识符)、VCI(Virtual Channel Identifier 虚通道标识符)。

VCI，VPI 是DSLAM识别各ATM终端（ADSL线路）的标志,要实现ADSL的路由共享，必须知道本条ADSL线路的PVC 值，特别是其中的VPI、VCI这两个数据。

要知道当地VPI、VCI的两个数据并不难，首先需要知道ADSL Modem的内置IP地址，比如内置IP是192.168.1.1。

那么就要在网络里，把网卡对应的IP改成192.168.1.x(x为2到255之间的整数)，即要让网卡的IP与ADSL Modem 内置的IP在同一网段。

然后通过虚拟拨号的方式上网，在I E 浏览器地址栏输入“192.168.1.1”，回车后就会进入该Modem的设置界面，在设置菜单栏里找到“ATM PVC”设置，点击后，再看“ATM PVC”设置项里，就会看到VPI、VCI值了。

2）、在设置ADSL路由时，必须把NAPT开启。

需要注意的是在“ATM PVC”选项里，已启用的两条PVC，必须要关一条，否则是不能把NAPT开启的。

在“ATM PVC”选项里，把“虚电路1”对应的这条PVC关闭。

(即启用栏里选“否”)，只保留“虚电路0”这条PVC，并把前面获得的VPI、VCI值填入这条PVC对应的项目里。

3）、配置上网电脑，在设置好ADSL路由、各网线、交换机以后，还应对上网电脑进行设置，电脑主要设置网络的选项里有3项内容，分别是IP地址、网关、DNS配置。

很多人错在DNS与ADSL路由设置不一致，如果在ADSL 的路由设置(DHCP/DNS)中不作任何选择(没有选定“局域网DHCP服务器”)，那么在电脑的网络设置里，DNS 配置就不能选当地ISP的DNS，这样是怎样也上不了网的。
