Autodesk(欧特克)Revit新手入门实例教程

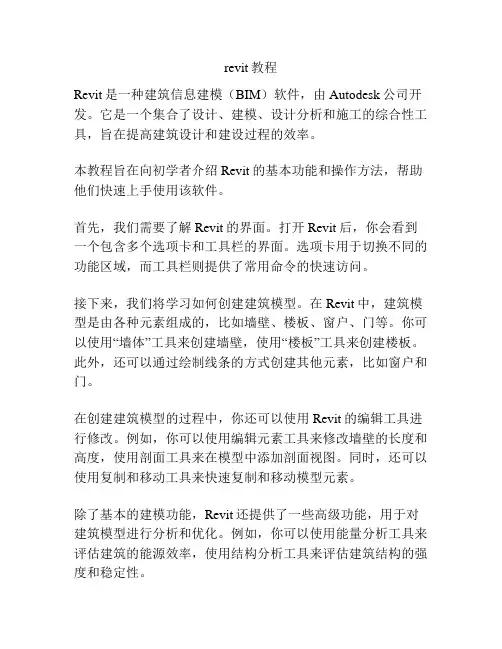

revit教程Revit是一种建筑信息建模（BIM）软件，由Autodesk公司开发。

它是一个集合了设计、建模、设计分析和施工的综合性工具，旨在提高建筑设计和建设过程的效率。

本教程旨在向初学者介绍Revit的基本功能和操作方法，帮助他们快速上手使用该软件。

首先，我们需要了解Revit的界面。

打开Revit后，你会看到一个包含多个选项卡和工具栏的界面。

选项卡用于切换不同的功能区域，而工具栏则提供了常用命令的快速访问。

接下来，我们将学习如何创建建筑模型。

在Revit中，建筑模型是由各种元素组成的，比如墙壁、楼板、窗户、门等。

你可以使用“墙体”工具来创建墙壁，使用“楼板”工具来创建楼板。

此外，还可以通过绘制线条的方式创建其他元素，比如窗户和门。

在创建建筑模型的过程中，你还可以使用Revit的编辑工具进行修改。

例如，你可以使用编辑元素工具来修改墙壁的长度和高度，使用剖面工具来在模型中添加剖面视图。

同时，还可以使用复制和移动工具来快速复制和移动模型元素。

除了基本的建模功能，Revit还提供了一些高级功能，用于对建筑模型进行分析和优化。

例如，你可以使用能量分析工具来评估建筑的能源效率，使用结构分析工具来评估建筑结构的强度和稳定性。

在完成建筑模型后，你可以使用Revit的呈现工具来创建真实感十足的渲染图像。

通过调整材质、光照和相机角度等参数，你可以使建筑模型更加逼真和生动。

最后，我们将学习如何输出建筑模型。

Revit可以生成多种格式的输出文件，包括图纸、报告和模型导出等。

你可以使用“打印”命令将模型输出为打印图纸，使用“导出”命令将模型导出为其他文件格式，比如DWG和IFC。

总的来说，Revit是一款功能强大的建筑信息建模软件，它为建筑设计师和工程师提供了一种高效、协作的工具。

通过本教程的学习，你将能够掌握Revit的基本操作和功能，并能够使用它来创建、分析和优化建筑模型。

希望这篇教程能够帮助你更好地了解和使用Revit。

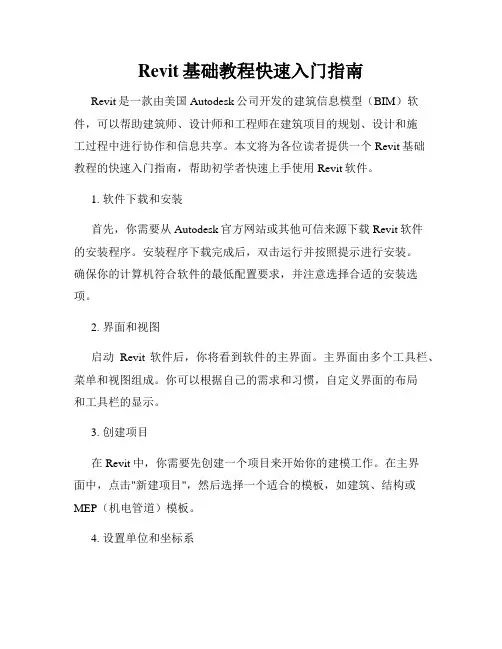

Revit基础教程快速入门指南Revit是一款由美国Autodesk公司开发的建筑信息模型（BIM）软件，可以帮助建筑师、设计师和工程师在建筑项目的规划、设计和施工过程中进行协作和信息共享。

本文将为各位读者提供一个Revit基础教程的快速入门指南，帮助初学者快速上手使用Revit软件。

1. 软件下载和安装首先，你需要从Autodesk官方网站或其他可信来源下载Revit软件的安装程序。

安装程序下载完成后，双击运行并按照提示进行安装。

确保你的计算机符合软件的最低配置要求，并注意选择合适的安装选项。

2. 界面和视图启动Revit软件后，你将看到软件的主界面。

主界面由多个工具栏、菜单和视图组成。

你可以根据自己的需求和习惯，自定义界面的布局和工具栏的显示。

3. 创建项目在Revit中，你需要先创建一个项目来开始你的建模工作。

在主界面中，点击"新建项目"，然后选择一个适合的模板，如建筑、结构或MEP（机电管道）模板。

4. 设置单位和坐标系在开始建模之前，你需要设置合适的单位和坐标系。

点击"项目设置"，进入设置对话框，选择你所需的单位和坐标系。

确保设置正确的单位和坐标系，以便进行准确的建模和量化。

5. 创建建筑元素Revit中的建模是通过创建和编辑建筑元素来完成的。

你可以从工具栏上选择相应的工具，如墙体、地板、屋顶等，然后按照你的设计需求来绘制和编辑这些元素。

6. 添加参数和约束在建模过程中，你可以为建筑元素添加参数和约束来控制其属性和行为。

参数和约束可以使你的设计更加灵活和精确。

通过选择建筑元素，然后在属性面板中设置参数和约束的数值或条件。

7. 创建视图和视图模板Revit支持多种视图类型，如平面视图、立面视图、剖面视图等，可以帮助你更好地查看和审查设计。

你可以根据需要创建不同的视图，并使用视图模板来调整其显示和样式。

8. 添加注释和标记在设计过程中，你可能需要添加注释和标记来说明特定的细节和要求。

一．新建一个项目打开REVIT后单击“新建项目”即可，默认情况下会使用REVIT自带的中国样板文件二．绘制轴网和标高轴网绘制方法：1. “常用”选项卡→“基准”面板→“轴网”1. 画出一条轴线1. 画第二条轴线，该案例中采用的是3900间距的轴网将鼠标放在轴网一端→向右移动，出现一条水平的虚线捕捉线→然后输入数据“3900”→回车键→画出第二条轴线1. 可以依照以上方法，画出所有轴线，如果像本实例一样，轴线之间尺寸都是相同的，也可以使用“阵列”命令选择一条画好的轴线→“修改轴网”选项卡→“阵列”→点选轴线→向右水平移动→输入间距“3900”→回车键→输入阵列数“10”→回车键1. 依照以上轴线画法，完成轴网，横向轴网的间距分别为8100，3600，8100轴网的常用设置：1. 更改轴网符号一般情况下轴网会按照阿拉伯数字一直排列下去，可以把横向的轴线改为用大写字母表示双击轴网旁的小球→输入大写字母“A”→回车键以后再画横向轴线时，便会从大写字母A开始排列1. 不显示轴网编号或者两头显示轴网编号点选一条轴线→单击轴网编号旁边的小方框→可切换是否显示轴网符号1. 修改轴网符号位置点选一条轴线→单击轴网编号附近的折断符号→拖拽小圆点，将轴网编号移动至合适的位置标高的绘制方法：标高在REVIT建模中有着非常重要的作用，REVIT建模中很多图元的定位都需要依靠标高来进行，因此建立一套精确详细的标高会使后面的建模过程方便很多。

标高绘制最好在轴网绘制之后进行，因为先画过轴网的话，绘制标高的时候会在立面图上显示轴网的位置，在绘制标高的时候能够有所参照。

1. 在左侧的REVIT项目浏览器中，打开“南立面”视图1. “常用”选项卡→“基准”面板→“标高”1. 将鼠标移动至标高线左侧端点，直至出现竖向虚线捕捉线，输入需要偏移于该标高线的高度，这里这条标高线为±0.000，输入偏移数量为“5400”，回车1. 向右移动鼠标，将标高线拉至需要的位置，这里我们拉至第六条轴网线的旁边1. 按照以上方法，画出剩余的标高线，结果如下轴网的绘制工作便完成了标高的相关设置：1. 改变标高名称，在标高比较多比较复杂的时候，需要建立完善的标高名称，以便以后建模过程的使用，本实例中建筑由两部分组成，两部分分别用L1和L2来表示。

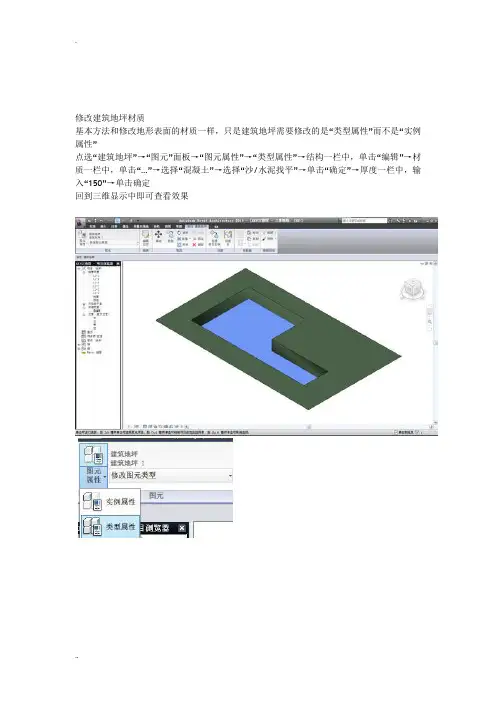

修改建筑地坪材质基本方法和修改地形表面的材质一样，只是建筑地坪需要修改的是“类型属性”而不是“实例属性”点选“建筑地坪”→“图元”面板→“图元属性”→“类型属性”→结构一栏中，单击“编辑”→材质一栏中，单击“…”→选择“混凝土”→选择“沙/水泥找平”→单击“确定”→厚度一栏中，输入“150”→单击确定回到三维显示中即可查看效果小技巧：有时我们在平面或者立面视图中做了编辑以后，想到三维视图中去看看效果，这时候我们得在两个视图中来回切换，比较麻烦，这个方法可以去掉这个麻烦“视图”选项卡→“窗口”面板→平铺这样三维视图和你所要编辑的视图就会同时出现，在右边做出编辑之后可以立刻在左边看出效果四．梁和柱首先绘制柱打开平面视图“L2-1”“常用”选项卡→柱→结构柱REVIT默认样板中的结构柱是没有混凝土柱的，需要载入“详图”面板→载入族窗口中出现REVIT自带的族，选择“结构”→“柱”→“混凝土”→“矩形柱”默认的柱子尺寸为300x450，我们来改一下柱子的尺寸，改成300x400 “图元属性”→“类型属性”单击“复制”，在名称中输入“300x400”，单击确定在H一栏中，输入“400”，单击确定柱子尺寸改好了，下面开始放置柱子在高度一栏中，选择“L1-3”，然后将柱子放置在如图位置在REVIT默认样板中，柱子截面为混凝土的填充图案，现在我们把它改成我们常用的柱子截面涂黑点选这个柱子→图元属性→实例属性在“柱材质”一栏中，单击“…”单击“截面填充图案”中的“…”按键，在窗口中选择“实体填充”，单击确定回到平面视图中，可以看到柱子的截面被涂黑了按照如下图把剩下的柱子画上下面画L2部分的柱子在高度一栏中，选择“L2-3”按照下图，把剩下的柱子画上打开三维视图，查看柱子做好以后的效果柱子绘制完成，下面开始绘制梁以绘制L2部分2层的梁为例在项目浏览器中，打开“L2-2”视图“常用”→“结构”→“梁”默认样板中依然没有混凝土梁，选择“载入族”选择“结构”→“框架”→“混凝土”→“矩形梁”梁的类型选择为“300x600”，也可以修改为自己需要的梁的尺寸，方法和修改柱的尺寸一样绘制一根梁下面使用“阵列”功能，来绘制一排梁点选刚刚画的那根梁单击“修改”面板中的“阵列”单击梁的一端，向右水平移动至右边的柱子，单击输入阵列数“10”，回车，即可得到一排梁打开三维视图观看效果下面创立一个剖面视图来观看效果“视图”选项卡→“创建”面板→“剖面”在如图位置绘制一条剖切线可以通过拖动虚线框旁边的小三角符号来改变剖面图的范围和视线深度在项目浏览器中，打开“剖面1”，即可看到如下剖面效果五．楼板和屋顶首先绘制楼板在项目浏览器中打开“L2-2”平面“常用”→“楼板”使用矩形工具，如图画出楼板轮廓，如果有开洞的楼板，在画楼板的时候将洞口画出来即可，也可以之后，点选楼板，使用“编辑轮廓”命令，来绘制洞口单击“完成楼板”默认楼板为“150mm”，我们来改成“100mm”，单击“图元属性”“类型属性”单击“重命名”，输入“100mm”，回车单击结构一栏中的“编辑“单击“材质”一栏中的“…”，选择“混凝土”→“现场浇注”，单击确定将楼板厚度改为100，单击确定在项目浏览器中，打开“剖面1”，查看剖面中的效果打开三维视图，查看三维视图中的效果楼板绘制完成以后，开始绘制屋顶1．打开三维视图，在“常用”选项卡中，选择屋顶屋顶有2种，迹线屋顶和拉伸屋顶，迹线屋顶即为一般的坡屋顶形式，绘制方法较为简单，这里不再赘述，这里详细说明一下拉伸屋顶2．单击“拉伸屋顶”，出现工作平面窗口，选择“拾取一个平面”，单击确定在三维视图中，将鼠标放在柱子的一条边际线上，按“TAB”键可切换与该边际线相连的面，直至拾取柱子的一个外侧面，如图所示，单击工作平面是REVIT建模中的一个重要参照，设置工作平面以后，所有在建模过程中绘制的点线面都会放在这个工作平面上，通过设定不同的工作平面来进行绘制，REVIT可以完成一些复杂的形体建模，拥有工作平面的建模方式是一种很理性的建模方式。

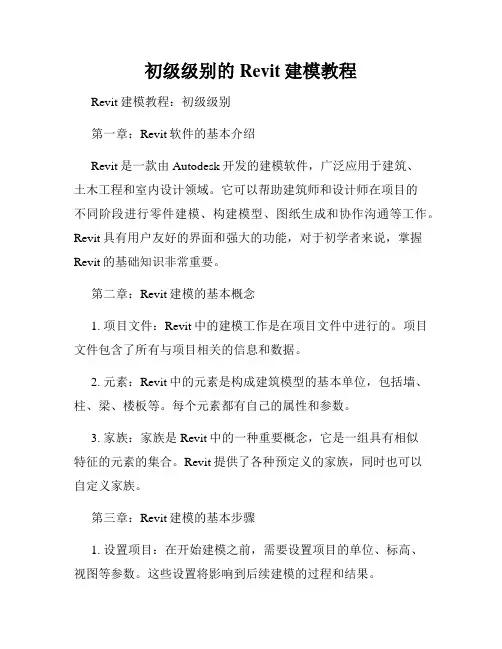

初级级别的Revit建模教程Revit建模教程：初级级别第一章：Revit软件的基本介绍Revit是一款由Autodesk开发的建模软件，广泛应用于建筑、土木工程和室内设计领域。

它可以帮助建筑师和设计师在项目的不同阶段进行零件建模、构建模型、图纸生成和协作沟通等工作。

Revit具有用户友好的界面和强大的功能，对于初学者来说，掌握Revit的基础知识非常重要。

第二章：Revit建模的基本概念1. 项目文件：Revit中的建模工作是在项目文件中进行的。

项目文件包含了所有与项目相关的信息和数据。

2. 元素：Revit中的元素是构成建筑模型的基本单位，包括墙、柱、梁、楼板等。

每个元素都有自己的属性和参数。

3. 家族：家族是Revit中的一种重要概念，它是一组具有相似特征的元素的集合。

Revit提供了各种预定义的家族，同时也可以自定义家族。

第三章：Revit建模的基本步骤1. 设置项目：在开始建模之前，需要设置项目的单位、标高、视图等参数。

这些设置将影响到后续建模的过程和结果。

2. 创建基本元素：使用Revit中的绘图工具，如绘制墙体、柱子、梁等，创建建筑模型的基本结构。

3. 附加元素：在基本结构的基础上，可以添加其他元素，如门窗、楼梯等，以完善建筑模型的功能和细节。

4. 编辑元素：Revit提供了各种编辑命令，如拉伸、移动、旋转等，可以对已创建的元素进行修改和调整。

5. 创建视图：为了更好地展示建筑模型，需要创建各种视图，如平面图、立面图、剖面图等，并设置视图的细节和显示方式。

第四章：Revit建模的高级技巧1. 家族编辑：Revit允许用户自定义家族，通过家族编辑器可以对家族的参数和属性进行调整和优化，以满足具体项目的需求。

2. 参数化建模：Revit强大的参数化功能可以让建模更加灵活和高效。

通过定义参数和公式，可以实现元素的自动调整和关联。

3. 推拉建模：Revit中的推拉命令可以快速地创建各种形状和几何体，如圆柱体、圆台、锥体等，为建筑模型添加更多的细节和变化。

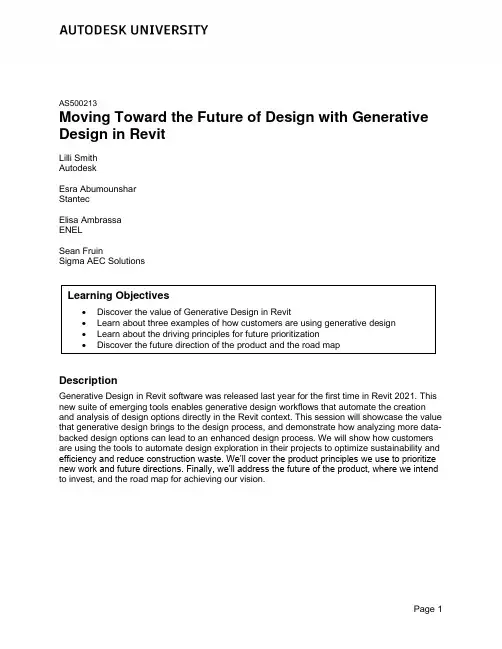

AS500213Moving Toward the Future of Design with Generative Design in RevitLilli SmithAutodeskEsra AbumounsharStantecElisa AmbrassaENELSean FruinSigma AEC SolutionsDescriptionGenerative Design in Revit software was released last year for the first time in Revit 2021. This new suite of emerging tools enables generative design workflows that automate the creation and analysis of design options directly in the Revit context. This session will showcase the value that generative design brings to the design process, and demonstrate how analyzing more data-backed design options can lead to an enhanced design process. We will show how customers are using the tools to automate design exploration in their projects to optimize sustainability and efficiency and reduce construction waste. We’ll cover the product principles we use to prioritize new work and future directions. Finally, we’ll address the future of the product, where we intendto invest, and the road map for achieving our vision.Speaker(s)Lilli Smith, AIA, Sr. Product Manager at Autodesk, is an architect with apassion for re-envisioning the way that buildings are designed. Afterworking for several years as an architect, she joined Revit Technology asa fledgling start up and helped grow it to where it is today in almost everyarchitect’s tool box. She has gone on to work on many Autodesk toolsincluding Vasari, FormIt, Dynamo, Project Fractal and Project Refinerywhich recently graduated to a suite of tools for generative design studiesin Revit.Esra Abumounshar is the generative and computational design lead atStantec. She has been working on adopting computational and generativedesign tools and implementing them across her company. My workinclude Healthcare, High Ed, Mixed-use & Master Planning.Elisa Ambrassa is a Structural Engineer who is curious and passionateabout buildings, architecture and innovation. As a BIM Coordinator sheworks in the BIM Implementation unit of Enel, based in Rome, Italy,where she carries out coordination and automation of wind and solarplants desing and model checkings. She started her career in 2018 at anarchitecture and engineering office, where she designed structures,buildings and bridges. During my Master Degree she worked inSwitzerland applying BIM methodology in the context of seismicvulnerabily of masonry buildings.Sean Fruin is a Mechanical Engineer (EIT) who has an ardentfascination with automation and the exploration of computational designsolutions for the AEC industry. He has had the opportunity to learn manyaspects of the design industry, having worked in manufacturing, MEPdesigning, and General Contracting. Sean started Sigma AEC Solutions,a BIM consulting firm focusing on engineering and process improvementand is living his dream; having the opportunity to explore the latesttechnologies and acquire the knowledge to innovate, improve efficiencyand increase quality in the AEC industry.Safe HarborDuring the course of this presentation, we may make statements regarding future events and/or statements regarding planned or future development efforts for our existing or new products and services. We wish to caution you that such statements reflect our current expectations, estimates and assumptions based on factors currently known to us and that actual events or results could differ materially. Also, these statements are not intended to be a promise or guarantee of future delivery of products, services or features but merely reflect our current plans, which may change. Purchasing decisions should not be made based upon reliance on these statements. The statements made in this presentation are being made as of the time and date of its live presentation. We do not assume any obligation to update any statements we make to reflect events that occur or circumstances that exist after the date of this presentation. Autodesk, the Autodesk logo, 3ds Max, BIM 360, Forge, Revit, and other solutions mentioned by name are registered trademarks or trademarks of Autodesk, Inc., and/or its subsidiariesand/or affiliates in the USA and/or other countries. All other brand names, product names, or trademarks belong to their respective holders. Autodesk reserves the right to alter product and services offerings, and specifications and pricing at any time without notice, and is not responsible for typographical or graphical errors that may appear in this document.© 2021 Autodesk, Inc. All rights reserved.Why Generative Design?A stunning 40% of global energy is used by our built environment. Buildings alone consume 25% of our water, and building construction produces 30% of all global waste. Architects and engineers as designers of the built environment have a responsibility to take on these issues. Workflows like generative design have the potential to revolutionize the way we design by using goals and measurable outcomes to guide our designs.Architectural and engineering services have evolved from drawing by hand on paper and delivering it to others to build buildings. Autodesk digitized this process over 40 years ago with the advent of AutoCAD. We’ve evolved to Building Information Modeling and more efficient ways to deliver building instructions to the field. What we really want to do next is to pair human intelligence with machine intelligence so that we can use data-backed design decisions to create a better built environment.Over the past few years we’ve been exploring how generative design can help improve desig n and construction work. Autodesk Research experimented with generative design workflows to help us better optimize space during our Toronto office renovation a few years ago. We surveyed our employees about their preferences for collaboration, lighting, acoustics, and distance to the kitchen. Then used that data to guide the design. Different floor plan layouts are created and the design process keeps track of the scores for each of the preference metrics. These kind of automated design explorations are not new – generative designers have been using automated techniques for decades, but the have mostly been in the realm of research.Autodesk’s mission is to bring new technology to the market so that more people can use it an participate in the design process. You’re all are here today to hear about a new suite of generative design tools first added to Revit 2021 and updated in Revit 2022,and I imagine you want to understand more about what they are and who’s using them. You also may be wondering what new tools are under development and what is on our future roadmap. This talk will be split into 3 sections:1. What’s new?2. How are people using Generative Design?3. What’s next?1. What’s new?More resources on the generative design tools enhancements in Revit 2022.https://youtu.be/yv8Kcz1XGBgMore additions in Revit 2022.1https://youtu.be/LliPUgosPfYWhat’s new in Dynamo 2.10 (version in Revit 2022)https:///dynamo-core-2-10-release/What’s new in Dynamo 2.12 (version in Revit 2022.1)https:///dynamo-core-2-12-release-part-1-2/https:///dynamo-core-2-12-release-part-2-2/2. How are people using Generative Design?This section covers three customer use cases. Check out the presentations for more details.1. Building Mass GeneratorEsra Abumounshar, Generative Design Lead at Stantec, will show us a massingworkflow where she can evaluate different forms very quickly, keeping track of floorarea and pushing the designs back into Revit for further development. She willexplain how she enables many members of her team even those not skilled inDynamo to take advantage of these tools.2. RPC CoordinationSean Fruin, Director of Technology at Sigma AEC Solutions, will show us a workflow he developed to automate the design of reflected ceiling plans so that among other reasons he could free up his Friday evenings and maintain a healthier work life balance.3. Windfarm AccessFinally, Elisa Ambrassa, BIM Coordinator at Enel Green Power Corporation in Italy,will show us how she uses generative design to lay out access roads in a windfarm.She will explain that because the demand for windfarms is growing so rapidly andtheir company has so many projects to do, they can no longer design things likethese access roads manually - they MUST use automation to design and documentthem.3. What’s Next?Here is a brief summary of some of the things are working on for future releases:1. Generative Design to Core Dynamo: We are working on bringing a lot of thefunctionality that we developed for generative design, like file descriptions and images into Dynamo core. We have always had a Generative Design menu available fromDynamo for Revit, but this move to core will also enable generative design tools to be natively available for all of our dynamo enabled products like Formit, Civil 3D, as well as Dynamo Sandbox.2. Dynamo Player Updates: In recent months, we’ve seen a big increase in the numberof Dynamo Player users as more and more people discover the power of automating parts of their BIM workflows. This warrants making some updates to Dynamo Player. We plan to start by bring a lot of the updates that we’ve made in the Generative Design in Revit tools into Dynamo Player.3. Dynamo UI Updates: While providing tools to run Generative Design studies directlyfrom Revit is appealing to many users, we find that most of the value of generativedesign is in customization and being able to run specialized studies for individual design needs. We continue to see an increase in Dynamo use for BIM Automatin andGenerative Design. More and more people are investing in learning how to useDynamo. Therefore, we are investing heavily in improving the tools and giving Dynamoa user interface update, making it easier to express custom logic while making theexperience more visually appealing. We’ve heard a lot of feedback that Dynamo error messages can b e annoying and confusing so we’re working on making these messages and warnings, more helpful and less in the way. Organizing and annotating Dynamo scripts for use by others is vital when handing off a script. We’re enhancing groups with more room for notes, enabling groups within groups, and providing ways to collapsegroups down to just show their inputs and outputs to reduce visual distraction andcomplexity.4. Dynamo Node Auto-Complete We’ve heard a lot of people complain that they often getstuck trying to figure out which nodes can feed into others. Node Autocompleteaddresses these concerns by providing an applicable list of choices and even presenting the mostly likely nodes first.5. More Output Types: Going back to generative design outcomes, we want to expand thetypes of outcomes that are available for automated generation. We currently can create numbers and design thumbnails, but it would be really great if we could create more views of a design, assets like excel files, and data in charts to name a few of thepossibilities we think would be useful.6. Faster Energy Analysis Autodesk has many analysis tools that we want people to beable to access through whichever design tools they may be using. We are working on ways to speed up energy analysis with machine learning so that energy use intensity metrics can be studied while designing with Generative Design, Dynamo, FormIt, and/or Spacemaker.7. Spacemaker Synergies Spacemaker is a company that we have recently acquired –that is thinking about early stage design problems in a similar way. When you start a design by choosing a site it can imply a whole design space and come up with databacked options that you can compare against eachother. We’ve already released tools that make generative methods available to communities of designers who have never been able to access these ways of solving problems, and with the Spacemakeracquisition we will continue in similar and even more powerful ways, makingcustomizable tools available for more and more people. Analysis needs to be a pre-emptive part of the design process, to create a close collaboration with our existingcustomers and our new colleagues in Spacemaker and together building a future of outcome based designResourcesAU2021 Courses on Generative Design•Optimize Road Design with Dynamo for Civil 3D and Generative Design (CES500103)•Generative Design Using Dynamo for Multifamily Residential (AS500109)•HVAC System Selection with Generative Design (AS500212)•Two Weeks to Four Hours: How Populous Built Efficiency with Generative Design (AS500272)AU2020 Courses on Generative Design•Generative Design in Revit for Workspace Layout - Tomasz Fudala•Non-Geeks Guide to Optimizing Daily Workflows with Generative Design - Raquel Bascones Recio•Using Generative Design and Machine Learning for Faster Analysis Feedback - Varvara Toulkeridou•Generative Design at Hogwarts: Using Tech Instead of Magic - Jacob Small •Generative Design für Revit in der Praxis - Lejla Secerbegovic•Diseño Generativo en Revit para todos los públicos - Raquel Bascones Recio •Generative Design—Daylighting and CFD: A Practical Application for a Nonprofit - Luc Wing•Generative Design of Landforms with Dynamo in Civil 3D - Andreas LukaPast Years Autodesk University Courses on Generative Design and Project Refinery•Geometry Systems for AEC Generative Design: Codify Design Intents into the Machine •MEP Explore: Generative Design for MEP Designers•Getting Started with Generative Design for AEC•Using Generative Design in Construction ApplicationsDynamo Resources•Getting Started with Dynamo:https:///https:///learn/•Dynamo Forum for questions, inspiration:https:///•Design Script:http://designscript.io/DesignScript_user_manual_0.1.pdfhttps:///wp-content/links/DesignScriptGuide.pdfhttps:///Amoursol/dynamoDesignScriptGenerative Design Resources•Generative Design Primerhttps:///•Generative Design in Revit Help •Generative Design general education:https:///generative-design。

AutodeskRevit建筑信息建模指南第一章：Revit软件的介绍与基本工具Revit软件是一款建筑设计和建模的专业工具，由Autodesk公司开发。

该软件采用了BIM（建筑信息建模）的理念，将三维建模与数据管理结合，提供了一种全新的设计方式。

本章将介绍Revit软件的基本概念、界面布局以及常用的基本工具，帮助读者快速上手使用Revit进行建筑信息建模。

第二章：建筑模型的创建与编辑本章将详细介绍如何使用Revit软件创建建筑物的模型。

首先，我们将学习如何绘制基本的建筑元素，例如墙体、楼板等。

接着，我们将学习如何编辑这些元素的尺寸、材质等属性。

此外，本章还将讲解如何使用Revit的族（Family）功能，将常用的建筑构件制作成可重复使用的组件。

第三章：建筑元素的参数化Revit的强大之处在于能够对建筑元素进行参数化。

本章将详细介绍参数化的概念和使用方法。

我们将学习如何为建筑元素添加参数，如尺寸、材质等，并设置参数的限制条件。

通过参数化，我们可以轻松地对建筑模型进行调整和优化，提高设计效率。

第四章：项目阶段和工作组设置Revit软件支持多用户协同工作，且可以根据项目的不同阶段进行区分。

本章将介绍如何在Revit中设置不同的项目阶段和工作组，并且讲解如何进行版本控制和协同工作。

我们将学习如何创建、管理和切换项目阶段，并掌握如何将不同用户的工作整合在一起。

第五章：建筑模型的分析和优化Revit软件不仅可以用于建筑设计和建模，还可用于对建筑模型进行分析和优化。

本章将介绍如何使用Revit的分析工具进行结构、能源等方面的分析。

我们将学习如何查看建筑模型的结构分析结果、能源消耗情况等，并针对分析结果进行模型优化。

第六章：建筑施工图的生成和发布本章将介绍如何使用Revit软件生成建筑施工图，并将其发布。

我们将学习如何设置图纸尺寸、比例尺等，并详细讲解如何添加标注、填充图案等施工图元素。

此外，本章还将介绍如何将施工图纸输出为常见的文件格式，如DWG、PDF等。

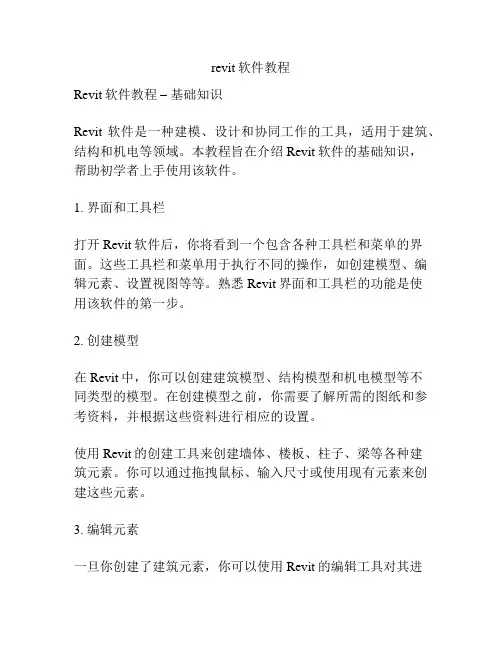

revit软件教程Revit软件教程–基础知识Revit软件是一种建模、设计和协同工作的工具，适用于建筑、结构和机电等领域。

本教程旨在介绍Revit软件的基础知识，帮助初学者上手使用该软件。

1. 界面和工具栏打开Revit软件后，你将看到一个包含各种工具栏和菜单的界面。

这些工具栏和菜单用于执行不同的操作，如创建模型、编辑元素、设置视图等等。

熟悉Revit界面和工具栏的功能是使用该软件的第一步。

2. 创建模型在Revit中，你可以创建建筑模型、结构模型和机电模型等不同类型的模型。

在创建模型之前，你需要了解所需的图纸和参考资料，并根据这些资料进行相应的设置。

使用Revit的创建工具来创建墙体、楼板、柱子、梁等各种建筑元素。

你可以通过拖拽鼠标、输入尺寸或使用现有元素来创建这些元素。

3. 编辑元素一旦你创建了建筑元素，你可以使用Revit的编辑工具对其进行修改和调整。

例如，你可以改变墙体的高度、调整窗户和门的位置、更改梁的尺寸等等。

Revit还提供了各种高级编辑功能，如阵列复制、元素连接和族编辑等。

这些功能可以帮助你更高效地编辑模型。

4. 设置视图Revit允许你创建不同类型的视图，以便查看和分析模型。

你可以创建平面图、立面图、剖面图和三维视图等。

调整视图的各种参数，如缩放比例、剖面位置和可见性等，可以帮助你准确地表示模型。

5. 注释和标注在Revit中，你可以添加注释和标注来说明模型的细节和特定要求。

你可以添加文字、尺寸标记、符号和线条等元素进行注释和标注。

这些注释和标注可以帮助他人理解模型并进行准确的建筑设计。

总结Revit软件是一种功能强大的建模和设计工具，可以帮助你创建、编辑和查看建筑模型。

通过掌握Revit的界面和工具栏、创建模型、编辑元素、设置视图以及进行注释和标注，你可以更加高效地使用该软件进行建筑设计。

希望本教程对你学习Revit软件有所帮助。

R e v i t操作案例——广联达案例工程二、软件介绍2.1菜单选项设置双击打开软件，首先打开左侧主菜单栏，下角选项。

可以设置文件保存时间、保存位置、界面颜色等常规设置。

保存时间：Revit中即时保存文件，根据保存时间存为不同版本，方便用户查看并使用不同的版本，所以我们保存时要建一个文件夹方便查看不同版本的文件。

保存位置：文件保存位置主要是项目样板文件，项目文件以及族库的位置，都是软件安装时默认的位置不建议修改，如果自己自建样板和族时要保存到库里以便后续使用。

绘图板颜色：正常打开时绘图板背景是白色的，不利于看图。

在选项中图形颜色中选择反转背景色，就会变成黑色背景。

2.2应用程序菜单提供对常用文件操作的访问，例如“新建”、“打开”和“保存”。

还允许您使用更高级的工具（如“导出”和“发布）来管理文件。

单击??打开应用程序菜单。

要查看每个菜单项的选择项，请单击其右侧的箭头。

然后在列表中单击所需的项。

作为一种快捷方式，您可以单击应用程序菜单中（左侧）的主要按钮来执行默认的操作。

最近使用的文档在应用程序菜单上，单击“最近使用的文档”按钮，可以看到最近所打开文件的列表。

使用该下拉列表可以修改最近使用的文档的排序顺序。

使用图钉可以使文档始终留在该列表中，而无论打开文档的时间距现在多久。

打开的文档在应用程序菜单上，单击“打开的文档”按钮，可以看到在打开的文件中所有已打开视图的列表。

从列表中选择一个视图，以在绘图区域中显示。

快速访问工具栏快速访问工具栏包含一组默认工具。

您可以对该工具栏进行自定义，使其显示您最常用的工具。

主要包括打开、保存、撤销、注释、字体、三维、剖面，切换视图等常用命令。

2.3软件操作1.新建项目新建项目有三种方式。

第一种，打开软件初始界面有直接的新建项目。

第二种打开应用程序菜单栏，选择新建项目。

第三种就是直接在软件操作界面打开项目样板文件，直接建立项目。

2.样板文件的选择：通常revit设计时建筑和结构是分开的，所以建筑师和结构师分别采用不同的样板文件。

从零开始的Revit基础教程Revit是建筑设计和施工行业中广泛使用的一款三维建模软件，它可以帮助建筑师和工程师进行建筑设计、结构设计和施工管理等工作。

对于没有任何Revit经验的人来说，从零开始学习Revit可能会感到有些困难。

本文将提供一个基础教程，从安装软件到创建建筑元素，帮助读者快速上手Revit。

第一步：安装和启动Revit在开始学习Revit之前，你需要安装Revit软件。

你可以从Autodesk 官方网站上下载免费试用版的Revit软件，并按照指示完成安装过程。

安装完成后，你可以打开Revit软件并开始学习。

第二步：了解Revit界面当你第一次打开Revit软件时，你会看到一个由各种工具栏、面板和视图组成的界面。

熟悉Revit界面的各个部分对于学习和使用Revit非常重要。

1. 菜单栏：包含了Revit软件的各种功能和设置。

你可以通过菜单栏来访问不同的命令和工具。

2. 工具栏：位于界面的顶部，包含了一些常用的工具和命令按钮。

你可以通过点击工具栏上的按钮来执行相应的操作。

3. 项目浏览器：位于界面的左侧，用于管理和浏览项目中的不同元素和视图。

你可以通过项目浏览器来快速切换视图和编辑元素。

4. 属性面板：位于界面的右侧，默认显示选中元素的属性。

你可以通过属性面板来修改元素的属性和参数。

5. 绘图区域：位于界面的中央，用于绘制和编辑建筑元素。

你可以在绘图区域中创建、修改和删除建筑元素。

第三步：创建建筑元素了解Revit界面后，我们可以开始创建一些基本的建筑元素，比如墙体、楼板和门窗等。

1. 创建墙体：在绘图区域中，点击“墙体”按钮，并在绘图区域中选择绘制墙体的起点和终点。

你还可以通过属性面板来修改墙体的高度和其他属性。

2. 创建楼板：点击“楼板”按钮，并在绘图区域中绘制楼板的轮廓。

你可以通过属性面板来修改楼板的厚度和其他属性。

3. 创建门窗：点击“门”或“窗户”按钮，并在绘图区域中选择门或窗户的位置。

Revit 6.1 实战初级教程使用指南Revit的工作界面第一部分: Revit的实战绘图命令一.轴网设计1.轴线的绘制（设计栏中“基本”选项里的“轴网”命令）2.复制.阵列命令（工具栏中），3.阵列时注意不要成组阵列，（确认未打“∨”）4.5.轴号的显示控制:单个视图轴号的显示控制(点击设计栏中“基本”选项里的“修改”命令，再点击轴线，点击轴号旁的“∨”标记）所有视图轴号的显示控制（选择轴线，再点击 图元属性中的编辑新建，修改其类型属性）6.尺寸标注(设计栏“基本”选项里的“尺寸标注”命令逐点标注)二.１,在立面图中添加层(设计栏“基本”选项里的“层”命令)２,修改平面视图名称（右键点击弹出对话框，点取重命名）３,修改立面显示，请参照ＡＶＩ文件中的演示。
