样板文件设置：选择符合自己需求的图纸空间，同时包含常用构件 文件格式：rvt 、rfa、rte
8
第二讲 标高/轴网的绘制 标高的编辑及绘制
1、编辑标高值 2、绘制标高：标高 命令、自动捕捉端点位置、标高间距尺寸 3、复制标高：复制已有标高 4、创建楼层平面：由标高创建楼层平面视图 5、调整各视图标高
提示：内外墙、不同层、不同材 质的墙体建议复制新的墙体类型， 便于后期的整体编辑和管理。
15
第三讲 常用建筑构件/墙体
尺寸驱动
反转内外墙面方向控制
鼠标拖拽端点
墙体
绘制墙体
尺寸驱动
所有常规的编辑命令同样适用于墙体的编辑。选择墙体， 点 击工具栏的编辑命令：
16
第三讲 常用建筑构件/墙体 编辑墙体：
3
第一讲 Revit简介/界面介绍 2、自动统计：门窗表、建筑面积、容积率等经济指标； 3、自动生成各立面、各角度剖面视图，精确迅速； 4、异型墙体、幕墙轻松创建； 5、与AutoCAD无缝链接，二维三维完美过度。
4
第一讲 Revit简介/界面介绍 6、轻松布图，随意修改； 7、设计变更，一步到位，无需校对；
14
第三讲 常用建筑构件/墙体 绘制墙体：
墙属性
绘制墙
高度设置
直线墙
弧墙
墙偏移墙类型Fra bibliotek拾取边线
定位线设置
连续绘制
矩形墙
1. 新建墙类型：编辑构造层厚度、材质，设置表面和截面填充图案
弧墙半径
2. 绘制墙体：高度、定位线设置；交点、垂直点等捕捉；捕捉方向角输 入长度尺寸绘制墙体
3. 对齐墙面：对齐 命令的使用技巧
门窗材质 图元属性>编辑新建
22

BIM软件REVIT2016基础教程

BIM软件REVIT2016基础教程
“属性”选项板
Revit 2016的操作界面
Revit 2016的操作界面
（2）属性过滤器。在绘图区域中选择多类图元时，可以通过属性过滤器选择所选对象中的某一类对象。（3）编辑类型。单击“编辑类型”按钮，系统将打开“类型属性”对话框，如图4-12所示。在该对话框中，用户可以复制、重命名对象类型，并可以通过编辑其中的类型参数值来改变与当前所选择图元同类型的所有图元的外观尺寸等。（4）实例属性参数。“属性”选项板中的各种参数列表框显示了当前所选择图元的各种限制条件类、图形类、尺寸标注类、标识数据类、阶段类等实例参数及其值。用户可以通过修改参数值来改变当前所选择图元的外观尺寸等。
Revit 2016的操作界面
单击启动界面中最近使用过的项目文件，或者单击“项目”选项组中的“新建”按钮，在弹出的“新建项目”对话框的“样板文件”下拉列表框中选择一个样板文件，单击“确定”按钮，即可进入Revit 2014的操作界面，如图4-3所示。Revit 2014的操作界面主要包含应用程序菜单、快速访问工具栏、功能区、选项栏、“属性”选项板、项目浏览器、视图控制栏和状态栏等。
Revit 2016的启动界面和操作界面
Revit 2016的启动界面和操作界面
Revit 2016的启动界面
Revit 2016的操作界面
Revit 2016的启动界面
在成功安装Revit 2016后，系统会在桌面上创建Revit 2016的快捷启动图标，并在“开始”菜单中创建Revit 2016程序组。在学习Revit软件之前，首先要了解2016版Revit的启动界面。Revit 2016提供了便捷的操作工具，便于初级用户快速熟悉操作环境；对于熟悉该软件的用户而言，操作更加方便。和启动其他软件的方法相似，Revit 2016也提供了几种启动方法。其中一种方法是双击桌面上的Revit 2016快捷启动图标，系统将打开如图4-1所示的启动界面。在用Revit 2016软件进行建筑模型设计之前，首先需要对启动界面中的基本专业术语有一定的了解。

Revit建模基础教程Revit概述

Revit建模基础教程Revit概述
本章难点
类数型的参区数别与实例参 视图控制栏的使用 常用用方修法改工具的使
技术要求
Revit各个菜单和工具的操作 视图操作
1.1
内容提要
Revit 基础
1.1.1 什么是BIM
1.1.2 Revit 常用功能
1.1.1 什么是BIM
BIM 是建筑信息模型（building information modeling）或者建筑信息管理（ building information management）的简称，是以建筑工程项目的各项相关信息数据 作为基础，建立起三维的建筑模型，通过数字信息仿真模拟建筑物所具有的真实信息。
碰撞检查
可视化展 示
1.2
内容提要
Revit常用术语
1.2.1 项目与项目样板
1.2.2 族与族样板
1.2.3 类型参数与实例参数
1.3 软件界面介绍 本节提要
应用程序菜单 选项栏与功能区 快速访问栏 项目浏览器 属性栏 视图控制栏
应用程序菜单
Revit 2018的应用程evit建模基础
学习本课程您可以获得
通过本课程的学习，掌握土建BIM建模的基本流程和Revit基础操作，并掌握参数化设计 和概念体量的建模方法。
BIM基础
BIM的概念、应用点、及发展 趋势
建筑建模
标高轴网、墙体、门窗、幕墙、 楼梯等构件的创建
结构建模
结构柱、基础、梁
参数化族
族创建方法、参数的添加与应 用、族属性
BIM的特点
A
B
C
D
可视 化
E
协调 性
F
模拟
优化
性
性
H
G
可出 图性
一体 化性

BIM软件Revit基础速成教程127页

BIM软件Revit基础速成教程127页

目录
第一章：Revit 基础知识 第二章：标高与轴网 第三章：墙体的搭建 第四章：门窗与楼板 第五章：玻璃幕墙 第六章：楼梯的搭建
第七章：扶手栏杆 第八章：屋顶 第九章：场地 第十章：视图样式 第十一章：门窗样式 第十二章：布图与打印
第一章：Revit 基础知识
第一章：Revit 基础知识
本章要点：
同时如需一次性还原已编辑过轮廓的墙体，选择墙体，单击“重 设轮廓”命令，即可实现。
第三章： 墙体的搭建
5、附着/分离 选择墙体，自动激活“修改墙”选项卡，单击“修改墙”面板下
的“附着”命令，拾取屋顶、楼板、天花板或参照平面，可将墙连接 到屋顶、楼板、天花板、参照平面上，墙体形状自动发生变化。单击 “分离”命令可将墙从屋顶、楼板、天花板、参照平面上分离开，墙 体形状恢复原状。
点击进入墙体构 造编辑对话框
设置墙体的粗略 比例样式
点击“构造”栏处的结构编辑，进入墙体构造编辑对话框。墙体 构造层厚度及位置关系（对话框向上，向下按钮）可以由用户自行定 义。
第三章： 墙体的搭建
创建新的墙类型： 在“类型属性”对话框中。单击“复制”按钮，在弹出的“名称”对 话框中输入新的名称，单击“确定”按钮完成命名。
第三章： 墙体的搭建
本章要点：
– 墙体的绘制
– 编辑墙体
学习目标：
结束本章的学习后，学员需要： 掌握绘制墙体方法，了解如何设置墙体高度、位置、材质以及如何替 换墙体类型。
第三章： 墙体的搭建
3.1 墙体的绘制 单击“常用”—“构建”—“墙”下拉按钮。可以看到，有墙、
结构墙、面墙、墙饰条、分隔缝等五种类型选择。设置墙高度、定位 线、偏移值、墙链，选择直线、矩形、多边形、弧形墙体等绘制方法 进行墙体的绘制。

Revit基础教程培训讲义

Revit基础教程培训讲义

第二章： 标高与轴网
本章要点： – 标高绘制/编辑
– 轴网的绘制/编辑
学习目标：
结束本章的学习后，学员需要： 掌握绘制、编辑标高的各种方法，了解复制、阵列标高与绘制标高的 区别，及如何添加标高视图； 掌握绘制、编辑轴网的各种方法，了解轴号排列法则，掌握如何随意 调整标头位置。
下文功能区选项卡”，其中包含一组只与该工具或图元的上下文相关 的工具。
例如：单击“墙”工具时，将显示“修改/放置墙”的上下文选项卡
上下文选项卡
第一章：Revit 基础知识
1.2.4视图控制栏 位于 Revit 窗口底部的状态栏上方。 通过它可以快速访问影响
绘图区域的功能。
•比例 •详细程度 •模型图形样式：单击可选择线框、隐藏线、着色、带边框着 色、一致的颜色和真实6种模式 •打开/关闭日光路径 •打开/关闭阴影 •显示/隐藏渲染对话框：仅当绘图区域显示三维视图时才可用。 •打开/关闭裁剪区域 •显示/隐藏裁剪区域 •临时隐藏/隔离 •显示隐藏的图元
第一章：Revit 基础知识
1.2.5 ViewCube ViewCube是一个三维导航工具，可指示模型的当前方向，并
让您调整视点
主视图是随模型一同存储的特殊视图，可以方便地返回已知视图或 熟悉的视图，您可以将模型的任何视图定义为主视图。 在 ViewCube 上单击鼠标右键，然后单击“将当前视图设定为主视 图”。
1.4 新建、保存Revit Architecture文件 – 新建项目：打开“应用菜单 ”>“新建”>“项目” Revit将打开刚刚设置好的默认样板 – 打开样板后，将文件另存为RVT格式的项目文件，以免误替
换样板文件。 应用菜单>“另存为”，Revit将自动保存为.rvt格式的项目文件

BIM软件REVIT2016基础教程

BIM软件REVIT2016基础教程
Revit建筑设计（原来的Revit Architecture）是Revit系列软件中针对广大建筑设计师和工程师开发的三维参数化建筑设 计软件。利用Revit建筑设计的建筑设计公司可以让建筑师在三维设计模式下方便地推敲设计方案，快速地表达设计意图， 创建三维建筑信息模型，并以三维建筑信息模型为基础，自动生成所需的建筑施工图档，从概念到方案，最终完成整个 建筑设计过程。Revit建筑设计功能强大且易学易用，目前已经成为建筑行业内使用最广泛的三维参数化建筑设计软件。
Revit 2016的操作界面
状态栏
状态栏用于显示和修改当前命令操作或功能所处状态，如图4-15所示。状态栏主要包括当前操作状 态、工作集状态栏、设计选项状态栏、选择链接、选择基线图元、选择锁定图元、按面选择图元和 选择时拖曳图元等。
Part 3
Revit项目文件
Revit项目文件
新建项目文件 项目设置 保存项目文件
功能区
创建或打开文件时，功能区会显示，如 图4-8所示。功能区位于快速访问工具栏 的下方，它提供创建项目或族所需的全 部工具。调整窗口的大小时，功能区中 的工具会根据可用空间自动调整大小。 该功能使所有按钮在大多数屏幕尺寸下 都可见。
Revit 2016的操作界面
Revit 2014的操作界面
功能区
Part 2
Revit 2016的启动界面和操作界面
Revit 2016的启动界面和操作界面
Revit 2016的启动界面 Revit 2016的操作界面
Revit 2016的启动界面
在成功安装Revit 2016后，系统会在桌面上创建Revit 2016的快捷启动图标，并在“开始”菜单中创建Revit 2016程序组。在 学习Revit软件之前，首先要了解2016版Revit的启动界面。Revit 2016提供了便捷的操作工具，便于初级用户快速熟悉操作环 境；对于熟悉该软件的用户而言，操作更加方便。和启动其他软件的方法相似，Revit 2016也提供了几种启动方法。其中一种 方法是双击桌面上的Revit 2016快捷启动图标，系统将打开如图4-1所示的启动界面。在用Revit 2016软件进行建筑模型设计 之前，首先需要对启动界面中的基本专业术语有一定的了解。

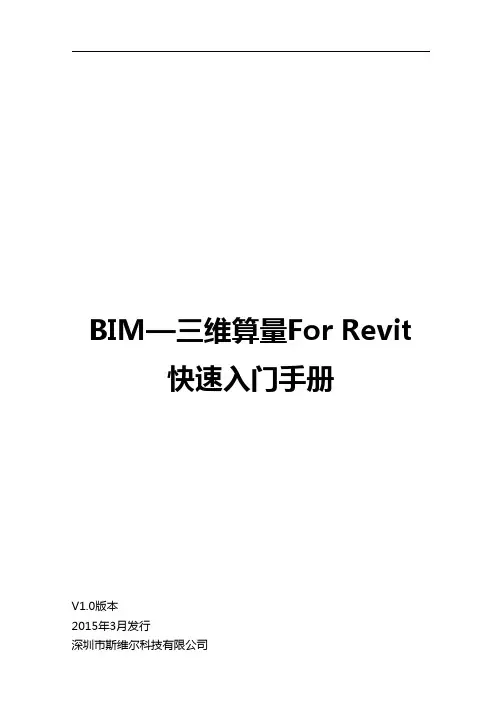

BIM—三维算量ForRevit-清华斯维尔

BIM—三维算量For Revit快速入门手册V1.0版本2015年3月发行深圳市斯维尔科技有限公司第一章软件安装指南一、配置环境软件在运行过程中，有大量的数据进行处理。

特别是在进行分析统计时如果您的计算机硬件配置过低，则会用上很长的时间，甚至会出现计算机停止运行现象。

推荐配置如下：系统环境：采用win7以上系统软件环境：推荐使用Revit2014、Revit Architecture2014、Revit 2015、Revit Architecture2015版本。

CPU：推荐使用Intel Core i3以上内存：推荐使用2.0GB内存以上说明：Revit升级至最新版本，推荐更新至update2。

Revit升级补丁包步骤，升级前请先查看Revit关于对话框版本号：Revit信息Revit2014更新包下载地址：/support/revit-products/dow nloads/caas/downloads/content/revit-2014-update-release-2.ht mlRevit Architecture2014更新包下载地址：/support/revit-products/dow nloads/caas/downloads/content/revit-architecture-2014-update-release-2.htmlRevit2015（包含Revit Architecture2015）Update Release5升级步骤：1、安装UR3或UR4（如果已经安装，请跳过该步骤）UR3适用于：原始版本(Build:20140223_1515)Update Release1(Build:20140322_1515)Update Release2(Build:20140323_1530)Revit/support/revit-products/dow nloads/caas/downloads/content/autodesk-revit-2015-update-rel ease-3.htmlArchitecture/support/revit-products/dow nloads/caas/downloads/content/autodesk-revit-architecture-201 5-update-release-3.htmlUR4适用于：原始版本(Build:20140223_1515)Update Release3(Build:20140606_1530)Revit/support/revit-products/dow nloads/caas/downloads/content/autodesk-revit-2015-update-rel ease-4.htmlArchitecture:/support/revit-products/downloads/caas/downloads/content/autodesk-revit-arc hitecture-2015-update-release-4.html2、安装UR5UR5适用于：Update Release3(Build:20140606_1530)Update Release4(Build:20140903_1530)Revit:/support/revit-product s/downloads/caas/downloads/content/autodesk-revit-2015-upda te-release-5.htmlArchitecture:/support/revit-products/downloads/caas/downloads/content/autodesk-revit-arc hitecture-2015-update-release-5.htmlUR5For Revit2015R2(Build:20140905_0730)：Revit:/support/revit-product s/downloads/caas/downloads/content/autodesk-revit-2015-upda te-release-5-for-revit-2015-r2.htmlArchitecture:/support/revit-products/downloads/caas/downloads/content/autodesk-revit-arc hitecture-2015-update-release-5-for-revit-architecture-2015-r2.h tml二、软件的安装启动安装程序，软件将为用户提供安装向导，按照提示操作即可（如需修改安装路径，按照提示选取放置位置）。

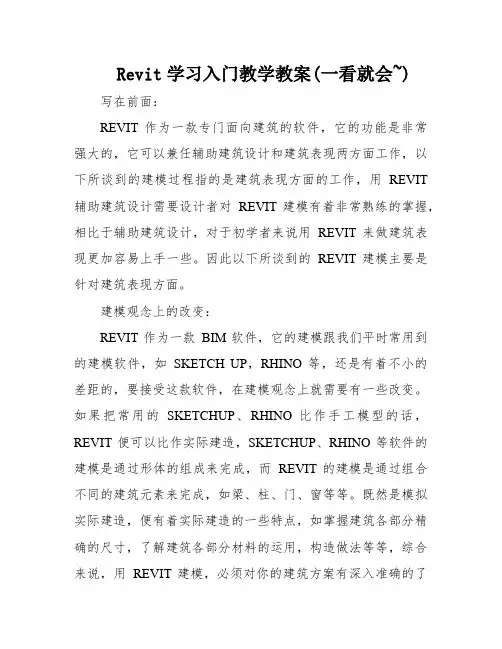

Revit学习入门教学教案(一看就会~)

Revit学习入门教学教案(一看就会~)写在前面：REVIT作为一款专门面向建筑的软件，它的功能是非常强大的，它可以兼任辅助建筑设计和建筑表现两方面工作，以下所谈到的建模过程指的是建筑表现方面的工作，用REVIT 辅助建筑设计需要设计者对REVIT建模有着非常熟练的掌握，相比于辅助建筑设计，对于初学者来说用REVIT来做建筑表现更加容易上手一些。

因此以下所谈到的REVIT建模主要是针对建筑表现方面。

建模观念上的改变：REVIT作为一款BIM软件，它的建模跟我们平时常用到的建模软件，如SKETCH UP，RHINO等，还是有着不小的差距的，要接受这款软件，在建模观念上就需要有一些改变。

如果把常用的SKETCHUP、RHINO比作手工模型的话，REVIT便可以比作实际建造，SKETCHUP、RHINO等软件的建模是通过形体的组成来完成，而REVIT的建模是通过组合不同的建筑元素来完成，如梁、柱、门、窗等等。

既然是模拟实际建造，便有着实际建造的一些特点，如掌握建筑各部分精确的尺寸，了解建筑各部分材料的运用，构造做法等等，综合来说，用REVIT建模，必须对你的建筑方案有深入准确的了解，才可以建出一个完善的REVIT模型。

这个观念对于一个刚刚接触REVIT的同学来说是很重要的，对自己的建筑方案了解的不够准确细致深入的话，建模的时候会碰到很多困难，让自己不得不停下手中的建模工作，来确定某一部分的尺寸、材料或构造等。

REVIT模型的细致程度最终取决于设计者所做的方案的深度和对方案的了解程度。

两个重要的专有名词：我从官方解释和我小我的理解两个方面来说一下对于REVIT中两个比较重要的专有名词的意思样板文件：官方解释：项目样板提供项目的初始状态。

RevitArchitecture提供几个样板，您也可以创建自己的样板。

基于样板的任意新项目均继承来自样板的所有族、设置（如单位、填充样式、线样式、线宽和视图比例）以及几何图形。

BIM建模基础课程

视图，平面，立面图，1.2 Revit Architecture的界面功能介绍请不要随意删除立面符号，否则正立面视图也将被删除。

1.2.2功能区选项卡图1“常用”选项卡-“标高”命令,默认选择“绘制”模式 ，确认勾选“创建平面视图”。

移动光标到现有标高的一侧端点正上方，出现手动排除。

激活后更改为“A”镜像-拾取轴镜像-绘制轴移动复制3.1 墙体的绘制单击“常用”—“构建”—“墙”下拉按钮。

可以看到，有墙、结构墙、面墙、墙饰条、分隔缝等五种类型选择。

设置墙高度、定位线、偏移值、墙链，选择直线、矩形、多边形、弧形墙体等绘制方法进行墙体的绘制。

从类型选择器中选择“墙”的类型，必要时单击“图元属性”按钮，编辑墙属性，使用复制的方式创建新的墙类型。

如果有导入的二维.dwg 平面图作为底图，可以先选择“拾取线/边”命令，鼠标拾取.dwg平面图的墙线，自动生成Revit 墙体。

注意：顺时针 绘制墙体，因为在REVIT中有内墙面和外墙面的区别例填充样式、墙的结构、材质等。

点击“构造”栏处的结构编辑，进入墙体构造编辑对话框。

墙体构造层厚度及位置关系（对话框向上，向下按钮）可以由用户自行定点击进入墙体构造编辑对话框设置墙体的粗略比例样式已定义好的材质库视图中表面图案，与渲染无关此选项卡设置渲染材质在视图中被剖切时的显示图案，例如楼梯剖面图中的截面显示等编辑命令，可对墙体进行相应编辑。

3、编辑立面轮廓选择墙，自动激活“修改墙”选项卡，单击面板下的“编辑轮廓”如在平面视图进行此操作，此时弹出“转到视图”对话框，择对应正立面进行操作，进入绘制轮廓草图模式。

在立面上用“线”封闭轮廓，单击“完成绘制”可生成任意形状的墙体同时如需一次性还原已编辑过轮廓的墙体，选择墙体，设轮廓”命令，即可实现。

的“附着”命令，拾取屋顶、楼板、天花板或参照平面到屋顶、楼板、天花板、参照平面上，墙体形状自动发生变化。

单击”命令可将墙从屋顶、楼板、天花板、参照平面上分离开，墙体形状恢复原状。

BIMrevit基础速成教程


第一章：Revit 基础知识
1.3.2 设置方法 “应用菜单”下拉菜单-“选项”命令，打开“选项”对话框。
单击 “文件位置”，如图1，替换第一行默认样板文件
图1
第一章：Revit 基础知识
练习： – 练习1：手动打开2012通用样板.rte – 练习2：将2012通用样板.rte设置为默认样板
第一章：Revit 基础知识
第二章： 标高与轴网
本章要点： – 标高绘制/编辑
– 轴网的绘制/编辑
学习目标：
结束本章的学习后，学员需要： 掌握绘制、编辑标高的各种方法，了解复制、阵列标高与绘制标高的 区别，及如何添加标高视图； 掌握绘制、编辑轴网的各种方法，了解轴号排列法则，掌握如何随意 调整标头位置。
第二章： 标高与轴网
从类型选择器中选择“墙”的类型，必要时单击“图元属性”按 钮，编辑墙属性，使用复制的方式创建新的墙类型。
如果有导入的二维.dwg 平面图作为底图，可以先选择“拾取线 /边”命令，鼠标拾取.dwg 平面图的墙线，自动生成Revit 墙体。
注意：顺时针 绘制墙体，因为在REVIT中有内墙面和外墙面的区别。
访问工具栏中添加功能区的按钮，请在功能区中单击鼠标右键，然后 单击“添加到快速访问工具栏”。按钮会添加到快速访问工具栏中默 认命令的右侧。
1.2.2功能区选项卡 创建或打开文件时，功能区会显示。它提供创
建项目或族所需的全部工具。
第一章：Revit 基础知识
提示：下拉按钮：如下图中“墙”包含一个下拉箭头，用以显示附 加的相关工具
同时如需一次性还原已编辑过轮廓的墙体，选择墙体，单击“重 设轮廓”命令，即可实现。
第三章： 墙体的搭建
5、附着/分离 选择墙体，自动激活“修改墙”选项卡，单击“修改墙”面板下
