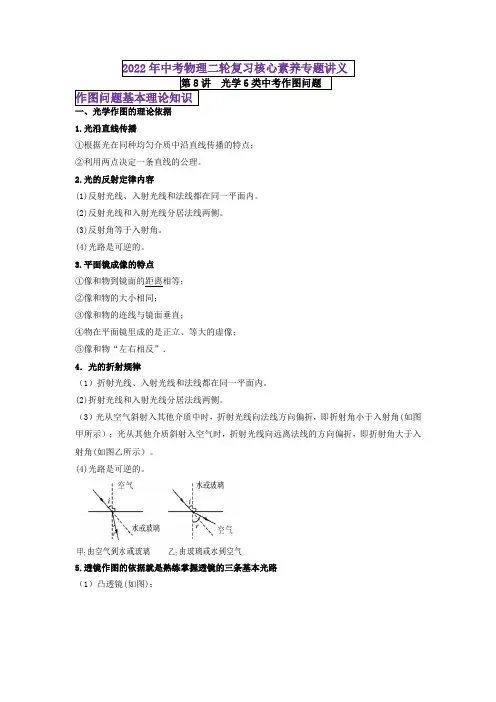

2022年中考物理二轮复习核心素养专题讲义第8讲光学6类中考作图问题作图问题基本理论知识一、光学作图的理论依据1.光沿直线传播①根据光在同种均匀介质中沿直线传播的特点；②利用两点决定一条直线的公理。
2.光的反射定律内容(1)反射光线、入射光线和法线都在同一平面内。
(2)反射光线和入射光线分居法线两侧。
(3)反射角等于入射角。
(4)光路是可逆的。
3.平面镜成像的特点①像和物到镜面的距离相等；②像和物的大小相同；③像和物的连线与镜面垂直；④物在平面镜里成的是正立、等大的虚像；⑤像和物“左右相反”．4．光的折射规律（1）折射光线、入射光线和法线都在同一平面内。
(2)折射光线和入射光线分居法线两侧。
（3）光从空气斜射入其他介质中时，折射光线向法线方向偏折，即折射角小于入射角(如图甲所示）；光从其他介质斜射入空气时，折射光线向远离法线的方向偏折，即折射角大于入射角(如图乙所示）。
(4)光路是可逆的。
5.透镜作图的依据就是熟练掌握透镜的三条基本光路（1）凸透镜(如图)：1)过光心的光线传播方向不变。
2)平行于主光轴的光线折射光线过焦点。
3)过焦点的光线折射光线平行于主光轴。
此外，过两倍焦距处的光线折射光线过两倍焦距处。
（2）凹透镜(如图)：1)过光心的光线传播方向不变。
2)平行于主光轴的光线折射光线的反向延长线过焦点。
3)入射光线的延长线过焦点,折射光线平行于主光轴。
6.依据凸透镜成像规律。
A.心中要强记凸透镜成像的规律及应用的基础知识物距（u）像距（v）像的性质应用大小正倒虚实无限远v=f 极小光斑测焦距u＞2f 2f＞v＞f 缩小倒立实像照相机u=2f v=2f 等大倒立实像测焦距2f＞u＞f v＞2f 放大倒立实像幻灯机（投影仪）u=f 无限远获平行光源和测焦距u＜f 同侧放大正立虚像放大镜（1）焦点是成实像和虚像的分界点；（2）二倍焦距处是成放大实像和缩小实像的分界点；（3）倒立的都是实像、正立的都是虚像；（4）当u>v时，像是缩小的；反之，像是放大的；（5）成实像时：当物距减小时，像距和像都增大；反之，物距增大，像和像距都减小。

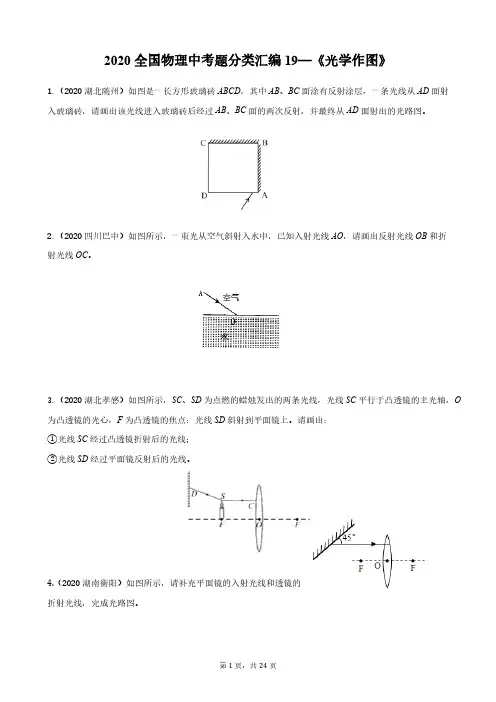

2020全国物理中考题分类汇编19—《光学作图》1.（2020湖北随州）如图是一长方形玻璃砖ABCD，其中AB、BC面涂有反射涂层，一条光线从AD面射入玻璃砖，请画出该光线进入玻璃砖后经过AB、BC面的两次反射，并最终从AD面射出的光路图。
2.（2020四川巴中）如图所示，一束光从空气斜射入水中，已知入射光线AO，请画出反射光线OB和折射光线OC。
3.（2020湖北孝感）如图所示，SC、SD为点燃的蜡烛发出的两条光线，光线SC平行于凸透镜的主光轴，O 为凸透镜的光心，F为凸透镜的焦点：光线SD斜射到平面镜上。
请画出：①光线SC经过凸透镜折射后的光线；②光线SD经过平面镜反射后的光线。
4.（2020湖南衡阳）如图所示，请补充平面镜的入射光线和透镜的折射光线，完成光路图。
5.（2020山东济宁）一束光照射到平面镜上，如图所示。
请在图中画出反射光线并标出反射角的度数。
(按要求完成图)6.（2020辽宁抚顺）如图所示，S点发出的一条光线经平面镜反射后，再经凸透镜折射，折射光线平行于主光轴射出。
请画出：(1)S点发出的入射光线。
(2)经平面镜的反射光线。
(3)凸透镜左侧焦点F的位置。
7.（2020江苏镇江）请根据平面镜成像特点，作出图中点光源S发出的一条入射光线的反射光线。
8.（2020内蒙古呼和浩特）如图所示，处于水中的点光源S，发出一条光线从水中斜射入空气。
(1)在图中作出这条入射光线的反射光线与折射光线的大致位置；(2)画出关于水面所成像的位置点；(3)光在真空中的传播速度为______。
9.（2020湖北十堰）如图，空气中某点光源S发出的条光线射向水面，在水面发生反射和折射，反射光线经过P点。
请在图中作出这条入射光线、对应的反射光线和折射光线的大致方向(保留作图痕迹)。
10.（2020江苏常州）如图所示，AB、CD是点光源S发出的光，经平面镜MN反射后的两条反射光线，请在图中作出点光源S.(保留作图痕迹)11.（2020湖北恩施）有一工作间，人在B处要想看到外间A处的花盆，需要在某处安装一块平面镜。
初中物理专题────光学作图在初中物理中光学作图涉及到四种类型：1、有关光沿直线传播的概念和应用2、光的反射定律和平面镜成像规律的作图及应用3、光的折射定律及透镜的作图和应用4、凸透镜成像规律及其应用［知识点分析］一、光的反射光的反射定律：反射光线与入射光线、法线在同一平面上；反射光线和入射光线分居在法线的两侧；反射角等于入射角；光的反射中光路是可逆的。
二、光的折射光的折射定律：折射光线与入射光线、法线在同一平面上；折射光线和入射光线分居在法线的两侧；折射角大于、小于或等于入射角；光的折射中光路是可逆的。
光的折射定律的内容、作图、应用及其与光的反射定律的异同。
（1）相同点①折射光线和反射光线都位于入射光线和法线决定的平面内。
②折射光线和反射光线均分居法线的两侧。
③当入射角变化时，折射角和反射角都随之变化。
④在折射和反射现象中，光路都是可逆的。
（2）不同点①反射光线与对应的入射光线在同种介质中；折射光线与对应的入射光线在两种不同介质中，位于界面的两侧。
②反射角等于入射角，但折射角一般不等于入射角，并且当光从空气斜射入其他介质中时，折射角小于入射角，而光从其他介质斜射入空气中时，折射角大于入射角。
三、透镜透镜的分类：凸透镜、凹透镜。
凸透镜：中间厚，边缘薄，有双凸、平凸、凹凸三种，如右图所示；凸透镜对光有会聚作用。
凹透镜：中间薄，边缘厚，有双凹、平凹、凸凹三种，如右图所示；凹透镜对光有发散作用。
凸透镜成像规律：规律1：当物距大于2倍焦距时，则像距在1倍焦距和2倍焦距之间，成倒立、缩小的实像。
此时像距小于物距，像比物小，物像异侧。
应用：照相机、摄像机。
规律2：当物距等于2倍焦距时，则像距也在2倍焦距，成倒立、等大的实像。
此时物距等于像距，像与物大小相等，物像异侧。
规律3：当物距小于2倍焦距、大于1倍焦距时，则像距大于2倍焦距，成倒立、放大的实像。
此时像距大于物距，像比物大，物像异侧。
应用：投影仪、幻灯机、电影放映机。

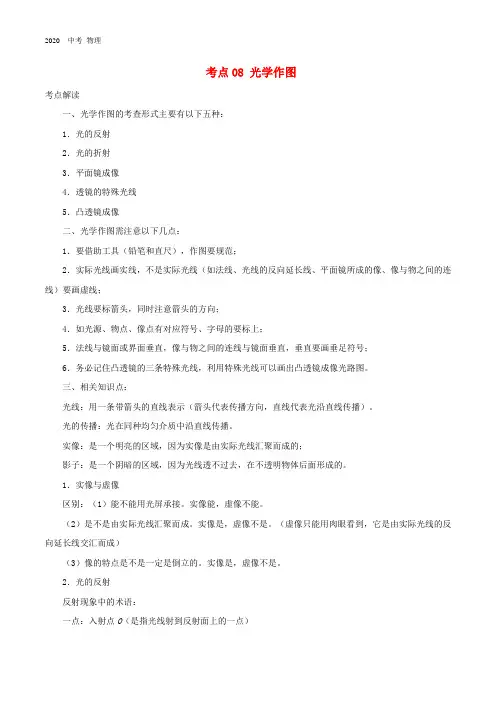

考点08 光学作图考点解读一、光学作图的考查形式主要有以下五种：1．光的反射2．光的折射3．平面镜成像4．透镜的特殊光线5．凸透镜成像二、光学作图需注意以下几点：1．要借助工具（铅笔和直尺），作图要规范；2．实际光线画实线，不是实际光线（如法线、光线的反向延长线、平面镜所成的像、像与物之间的连线）要画虚线；3．光线要标箭头，同时注意箭头的方向；4．如光源、物点、像点有对应符号、字母的要标上；5．法线与镜面或界面垂直，像与物之间的连线与镜面垂直，垂直要画垂足符号；6．务必记住凸透镜的三条特殊光线，利用特殊光线可以画出凸透镜成像光路图。
三、相关知识点：光线：用一条带箭头的直线表示（箭头代表传播方向，直线代表光沿直线传播）。
光的传播：光在同种均匀介质中沿直线传播。
实像：是一个明亮的区域，因为实像是由实际光线汇聚而成的；影子：是一个阴暗的区域，因为光线透不过去，在不透明物体后面形成的。
1．实像与虚像区别：（1）能不能用光屏承接。
实像能，虚像不能。
（2）是不是由实际光线汇聚而成。
实像是，虚像不是。
（虚像只能用肉眼看到，它是由实际光线的反向延长线交汇而成）（3）像的特点是不是一定是倒立的。
实像是，虚像不是。
2．光的反射反射现象中的术语：一点：入射点O（是指光线射到反射面上的一点）两角：入射角（指入射光线与法线之间的夹角）反射角（指反射光线与法线之间的夹角）三线：入射光线（指射到物体表面的光线）反射光线（指被物体反射出的光线）法线（指垂直于镜面的虚线）反射定律：三线同面，法线居中，两角相等。
即：①反射光线、入射光线和法线在同一平面上；②反射光线、入射光线分居法线的两侧；③反射角等于入射角。
注意因果关系，入射决定了反射，应把反射叙述在前面。
关于光的反射定律，应掌握以下几点：（1）一条反射光射只对应一条入射光线（2）入射光线垂直于反射面时，入射角为0°，反射角为0°，三线重合，但方向相反。
（3）在反射现象中，入射角的取值范围：0°≤入射角<90°，入射角只有在这个范围内，才发生反射现象。
2020年中考物理试题分类汇编：光学作图1.（2020营口如图所示，水平放置的凹透镜，F是它的焦点，光线a经回透镜折射后，再经平面镜反射，以图示的角度射到竖直放置的屏幕上。
请在图中确定平面镜的位置，完成光路图并标出经平面镜反射时反射角的大小。
【答案】2．（2020眉山）如图所示，探究凸透镜成像时，F是凸透镜的焦点，S是蜡烛火焰上的一点，试作出S的像S'。
【答案】3．（2020娄底）如图，OA是光源S发出的一条经平面镜反射后的反射光线，反射光线OA 经过了凸透镜焦点F．请作出OA的入射光线和经凸透镜折射后的折射光线。
【答案】4．（2020无锡）请在图中画出木棒AB在平面镜中所成的像。
【答案】。
5.（2020雅安）请在图中，画出入射光线AO的反射光线并标出反射角的度数。
【答案】6.（2020泰州）如图甲所示，完成图中光路__________；【答案】7.（2020聊城）一束光从水斜射入空气中，其折射光线如图所示，请在图中作出此光线的人射光线（注意标出法线）。
【答案】8.（2020宿迁）作出图中物体AB在平面镜中的像A′B′。
【答案】9.（2020西宁）如图所示，请将光路图补充完整。
【答案】10.（2020 阜新）小明站在池水旁观赏游鱼，恰好看见一架飞机飞过，分别用 A代表小明的眼睛、B 代表看到的鱼、C 代表看到的飞机，请画出小明看见鱼和飞机的光路图，并用“D”大致标出鱼在池水里的实际位置。
（保留必要的作图痕迹）【答案】11.（2020鄂尔多斯）如图是投影仪的简化结构图。
请在图中画出入射光线经凸透镜折射及再经平面镜反射后的光路图。
【答案】12.（2020潍坊）如图所示，在清水池底水平放置一平面镜，一束光射向水面的A点，经水折射和平面镜一次反射后射向水面的B点，请作出该过程的光路图。
【答案】13.（2020郴州）画出经过凹透镜后的折射光线。
【答案】14.（2020毕节）如图，一束光线竖直向上射向平面镜，经反射后又射向透镜，请完成光路图____。

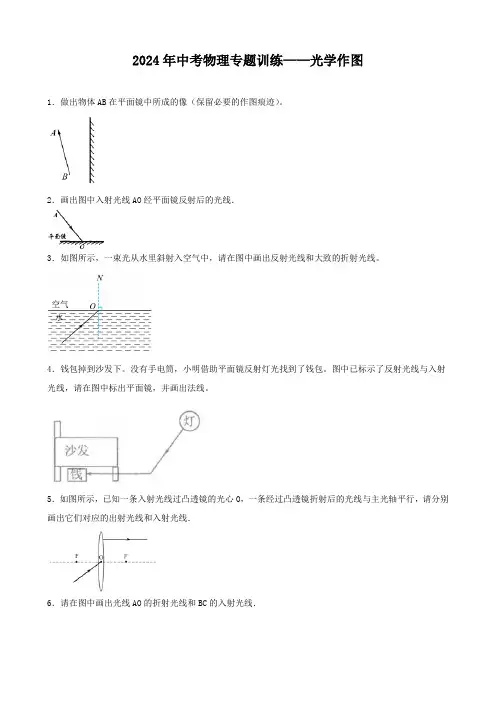

2024年中考物理专题训练——光学作图1．做出物体AB在平面镜中所成的像（保留必要的作图痕迹）。
2．画出图中入射光线AO经平面镜反射后的光线．3．如图所示，一束光从水里斜射入空气中，请在图中画出反射光线和大致的折射光线。
4．钱包掉到沙发下。
没有手电筒，小明借助平面镜反射灯光找到了钱包。
图中已标示了反射光线与入射光线，请在图中标出平面镜，并画出法线。
5．如图所示，已知一条入射光线过凸透镜的光心O，一条经过凸透镜折射后的光线与主光轴平行，请分别画出它们对应的出射光线和入射光线．6．请在图中画出光线AO的折射光线和BC的入射光线．7．如图所示，水平地面MN上有一光源S．在光源右侧放置一个不透明的物体A．地面上方有一与地面平行的平面镜PQ，试标出物体A右侧地面被光源S照亮的范围O1O2，并画出光路图．8．如图所示，请画出人眼暗从A点看到物体S在平面镜中的像S′的光路图．9．请在图中画出光线的反射光线和折射光线。
10．有一点光源S，它在平面镜中的像与凸透镜的焦点F重合，S发出的一条光线经平面镜反射后。
反射光线为a、如图所示。
请在图中到画出：⑴凸透镜的焦点F；⑵点光源S的位置；⑶光线a经过凸透镜后的折射光线。
11．如图所示，AO为入射光线，ON为法线．请画出入射光线AO的反射光线．12．如图所示，在某房间的天花板上装有平面镜M，S为一灯泡，P为不透明的墙．请画出灯泡发出的光经平面镜反射后，能够照亮P墙右侧区域的光路图．13．如图所示，A、B是镜前一点光源S发出的光线经平面镜M反射后的两条反射光线，请在图中标出点光源S和像点S’的位置，并完成反射光路图。
14．如图所示，S′是点光源S在平面镜中所成的像，S发出的一条光线经平面镜反射后恰好经过凸透镜左侧焦点F。
要求：画出点光源S；补充入射光线；画出反射光线经过凸透镜的折射光线。
15．按题目要求完成．如图，一束光从空气斜射入水中，请画出反射光线和折射光线．16．当光线从水射向空气时，它的反射光线如图所示．画出入射光线和折射光线．17．在该图中，画出光线经凸透镜折射后的光路图．18．如图所示，请作出入射光线AO的反射光线OB和折射光线OC，并标出反射角的度数。

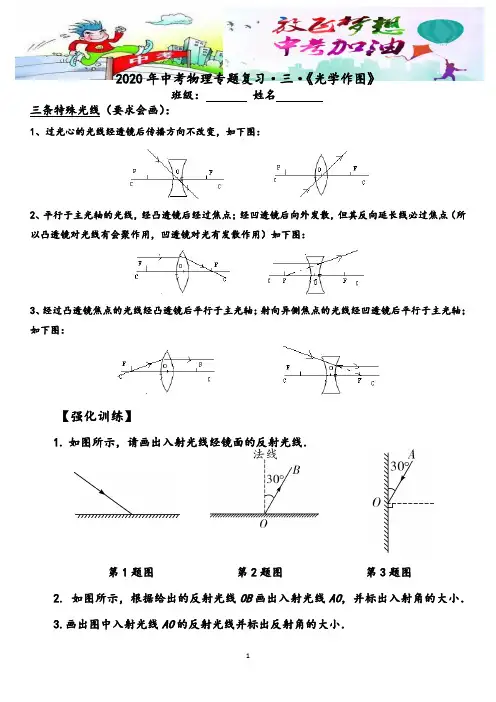

2020年中考物理专题复习·三·《光学作图》班级：姓名三条特殊光线（要求会画）：1、过光心的光线经透镜后传播方向不改变，如下图：2、平行于主光轴的光线，经凸透镜后经过焦点；经凹透镜后向外发散，但其反向延长线必过焦点（所以凸透镜对光线有会聚作用，凹透镜对光有发散作用）如下图：3、经过凸透镜焦点的光线经凸透镜后平行于主光轴；射向异侧焦点的光线经凹透镜后平行于主光轴；如下图：【强化训练】1.如图所示，请画出入射光线经镜面的反射光线．第1题图第2题图第3题图2. 如图所示，根据给出的反射光线OB画出入射光线AO，并标出入射角的大小．3.画出图中入射光线AO的反射光线并标出反射角的大小．FF4. 请在图中画出入射光线AO 通过玻璃砖的光路图．5.如图所示，入射光线AB 由空气斜射入水中，请在图中画出反射光线和折射光线的大致方向．6.如图所示，OC 为折射光线，根据折射光线作出相应的入射光线和反射光线．第4题图 第5题图 第6题图 7.请利用平面镜成像的特点在图中作出从S 发出的一条光线经平面镜反射后过A 点的光路图8. 如图所示，请作出物体ABC 在平面镜中的像．第8题图 第9题图9. 请画出入射光线通过透镜后的折射光线．第17题图 10.画出下列图中凹透镜的折射光线或入射光线的方向。
11. 画出图中的BC 的入射光线和AO 的折射光线．第9题图 第10题图 第11题图12.请在图中方框内添上合适的光学元件．13.如图所示，在凸透镜的右焦点处有一平面镜垂直于主光轴放置．一束光AB经凸透镜和平面镜怎样传播？画出光路图来．第12题图第13题图14.潜望镜中两块平面镜平行放置与水平方向成45°夹角，已知一条沿水平方向的入射光线，作出光在潜望镜中的光路.15.A、B为某一发光点S发出的光线经平面镜MN反射后的两条反射光线，如图所示，试作出这两条反射光线的入射光线，并确定发光点的位置.16.在碗底放一枚硬币S，向碗里倒水后，会观察到“硬币”上升，如图所示.请将眼睛看到硬币像S′的光路图补充完整.第14题图第15题图第16题图17.如图，根据近视眼成因及矫正方法，在如图所示方框内画出矫正所需的透镜并完成光路图．18.如图所示，暗室内有一盛水的水槽，水槽上方一激光束入射到平面镜(图中未画出)上的O点，光束经平面镜反射后照射到水槽中的B点.请画出平面镜并作出光从O点传播到B点的光路图.第17题图第18题图19．下列两透镜组合中都有一个焦距是重合的，请画出经过两透镜的光路。
光学作图题（平面镜和反射）精选练习1．如图所示，一束光与平面镜成45°角射到平面镜上，请根据光的反射定律画出它的反射光线，并标明反射角的大小。
2．如图所示，已知两条反射光线，根据成像原理作出点光源S的位置．3．某同学在探究“平面镜成像的特点”的实验中，选用了两支同样的蜡烛，玻璃板等器材。
（1）实验时，取一支点燃的蜡烛A作为研究对象，另一支蜡烛B的作用是______；某同学发现看到蜡烛A的像不清晰，于是他将蜡烛B也点燃，用来增加像的亮度。
他这样做______（填“能”或“不能”）使看到的像更清晰。
（2）请在图中画出一条眼睛能看到蜡烛S点的像S′的光路图。
4．如图所示，是一光源S发出的光，经平面镜反射后的两条反射光线．请在图上确定光源S的位置，并完成光路图．5．小宇的妈妈喜欢在家中养花，为了使客厅里花盆中的花能茁壮成长，小宇想让室外太阳光照射到盆中花上的B处，如图.请你在图中把光路补充完整并过A点画出放置的平面镜。
6．如图所示，考古人员需要对一口古井进行清理，为了解决照明问题，请你帮他们把太阳光反射到井里，并能垂直照亮井底。
7．只给你三角尺，请你在图中画出点光源S 在平面镜中所成的像和S 发出的经镜面反射且过P 点的光线。
8．如图所示，一块平面镜置于O 处，恰能使光线AO 被平面镜反射后照亮墙壁上的B 点，请用作图的方法确定平面镜的位置。
井口9．某人站在木架上，眼睛P正下方的地面有一光源S，眼睛到地面的高度为3m。
现在人面前2m处竖直立一块平面镜MN，如图所示。
通过平面镜成像特点，作图求出光源S发出的光经平面镜反射到达人眼所走过的路程是＿＿＿＿m。
10．如图所示，在练功房里，小静同学利用平面镜来帮助矫正舞蹈姿势。
画出她的脚上B点的光线经平面镜反射后进入人眼A点的光路图。
11．如图所示，A、B是镜前一点光源S发出的光线经平面镜M反射后的两条反射光线，请在图中标出点光源S和像点S′的位置，并完成反射光路图．12．如图所示，墙壁上的平面镜前立有一硬杆．（1）画出杆顶A点在平面镜中的像．（2）若杆在2s内右移1m，杆移动的速度是_____m/s．杆的像相对镜向右还是向左移动？_____________移动时，杆的像大小会变大，变小还是不变？_______________13．为了探究光的反射规律，小明进行了如图所示的实验（1）请在图中作出反射光线，并标出反射角大小。
2024年中考物理专题训练——光学作图1．根据平面镜成像的特点，在图中画出物体AB在平面镜中所成的像A′B′。
2．如图，一束光从空气斜射入水中，请画出折射光线和反射光线。
3．根据平面镜成像的规律，画出物体AB在平面镜中所成的像4．如图所示，在练功房里，小红同学利用平面镜来帮助矫正舞蹈姿势；画出她的脚上B点的光线经平面镜后进入人眼A点的光路图。
5．如图所示，点光源S在平面镜前，经平面镜生成一个像，且点光源S发出的一条光线经平面镜反射后的反射光线经过A点，试在图中画出像的位置。
6．在图中画出通过透镜的入射光线或者折射光线。
7．如图所示，MM′为平面镜，NO为法线，一束光线OA与镜面夹角成30°射出平面镜，请在图中作出反射光线OA的入射光线BO，并标出入射角的度数。
8．在图中把太阳光反射到井里并能垂直照亮井底，做出平面镜并补全光路。
9．如图，请根据平面镜成像的特点画出物体AB所成的像。
10．根据平面镜成像的特点，在图中画出物体AB在平面镜MN MN中所成的像。
11．在图中画出入射光线AO的反射光线，并标出反射角和入射角的度数。
12．如图所示，根据平面镜成像特点，作出物体AB在平面镜中的像。
13．利用一块平面镜使图中的一束光竖直射入井中，画出光路图并求出反射角的大小。
14．在图甲中的光屏M上画出蜡烛AB经小孔所成的像A'B'。
15．如图，在A点看到水中物体S的像在S'，画出一条在A点看到物体像S'的光路图。
16．完成图中两条光线经过凸透镜后的传播路径。
17．如图，光源S发出的一束光从空气射向水面，在容器壁上点P、Q处出现光点，画出上述现象的入射光线、反射光线、折射光线。
18．如图所示，平面镜前A点处有一个点光源，B是人眼的位置，请画出人眼看到A处点光源的像的光路图。
参考答案：1．【详解】平面镜成像中，像与物关于平面镜对称，用虚线分别过A、B点做平面镜的垂线，再用刻度尺量取AB两点分别到平面镜的距离，根据像距等于物距，取得A的像点A′、B的像点B′，用虚像连接A′B′，在A端打上箭头，即得像A′B′，如图所示：2．【详解】光反射时，反射光线和入射光线在法线两侧、反射角等于入射角；光从空气斜射向水中时，折射光线和入射光线在法线两侧，折射角小于入射角，故作图如下：3．【详解】先作出端点A、B关于平面镜的对称点A′、B′，用虚线连接A′、B′，并做垂足，如图所示4．【详解】作出点B在平面镜中的像，即B关于平面镜的对称点B′，连接AB′，与镜面的交点即为入射点O，连接BO为入射光线，OA为反射光线。
《光学综合作图》一．光沿直线传播1.如图，画出物体AB经小孔0在MN上所成的像。
2.如图所示，月球运行到太阳和地球之间会发生日食，地球上某一区域会看不到A点发出的太阳光．根据光沿直线传播的道理，画出产生这一现象的光路图．3.如图为“坐井观天”的示意图，设点E为青蛙的眼睛，请利用光的直线传播知识画出它能看到天空的范围．4.画出图中物体AB在白纸板上影子A′B′的位置。
5.如图所示，A点处有一电灯，画出立杆BC在地面上的影子．二．光的发射6.如图所示，由点光源S发出的一束光AB射到镜面MN上，CD是由S发出的另一束入射光的反射光，请在图中画出点光源S的位置。
7.如图所示，平面镜前有一点光源S发出的一束光线被平面镜反射后经过A点，请作出该光线的光路图。
8.如图所示，入射光线与镜面成30°，请按照要求作答：①画反射光线；②标出反射角。
9.画出图中人眼通过平面镜M看到桌底下球的光路。
10.雨后晴朗的夜晚，为了不踩到地上的积水，人们根据生活经验判断：迎着月光走，地上发亮的是水。
请在示意图中作图以证明此判断。
11.请画出由光源S发出并经过A点的两条光路图。
三、平面镜成像特点12.物体AB放在平面镜前，请在图中画出它经平面镜所成的像。
13.如图所示，平面镜上方有一竖直挡板P，在AB和CD之间的区域内可以看见挡板左侧的一个发光点S在平面镜中的像。
在图中找出挡板左侧这个发光点的位置。
14.春天，小刚和同学们在水库游玩，看到一颗树在水中的倒影。
如图所示，若小刚的眼睛用A点表示，树顶用B点表示，请画出小刚看见树在水中的倒影B的光路图。
15.如图，在平面镜的上方有一发光点S，OB、O′B′分别是S发出的两条光线经平面镜后的反射光线，请根据平面镜成像特点确定发光点的位置。
(要求保留必要的辅助线)四、光的折射16.如图所示，水里的光源O发出的一条光线射向水面，在水面处发生反射和折射，反射光线经过P点，折射光线经过A点，请在答题卡图中先通过虚线作图找出水面处的反射点，再作出入射光线、反射光线和折射光线。
中考物理专题复习光学作图教案一、教学目标1. 知识与技能：（1）掌握光的反射定律和折射定律，能运用作图表示光线在反射和折射过程中的变化。
（2）能运用作图方法解决实际问题，如计算物体在平面镜中的像、测量玻璃砖的厚度等。
2. 过程与方法：（1）通过实例分析，培养学生的观察能力和动手能力。
（2）运用讨论、合作等学习方式，提高学生解决问题的能力。
3. 情感态度价值观：激发学生对光学作图的兴趣，培养学生的创新意识和实践能力。
二、教学重点与难点1. 教学重点：（1）光的反射定律和折射定律的掌握。
（2）运用作图方法解决实际问题。
2. 教学难点：（1）光线在反射和折射过程中的作图技巧。
（2）复杂情况下光路图的绘制。
三、教学准备1. 教具准备：（1）平面镜、玻璃砖等光学器材。
（2）反射和折射定律的相关资料。
2. 学习材料：（1）光学作图教材或学习资料。
（2）练习纸、铅笔、直尺、圆规等作图工具。
四、教学过程1. 导入新课：（1）复习光的反射定律和折射定律。
（2）引入光学作图的概念，激发学生兴趣。
2. 知识讲解：（1）讲解光线在反射和折射过程中的作图方法。
（2）举例说明如何运用作图解决实际问题。
3. 实例分析：（1）分析平面镜成像的作图方法。
（2）测量玻璃砖厚度的作图方法。
4. 课堂练习：（1）学生自主完成练习题，巩固所学作图方法。
（2）教师选取部分学生的作品进行点评和指导。
（2）教师强调光学作图在实际应用中的重要性。
五、作业布置1. 完成课后练习题，巩固光学作图方法。
2. 搜集生活中的光学作图实例，下节课进行分享。
3. 预习下一节课内容，了解透镜的光学作图方法。
六、教学过程1. 知识讲解：（1）讲解透镜的光学作图方法，包括凸透镜和凹透镜。
（2）介绍透镜成像的规律和作图方法。
2. 实例分析：（1）分析透镜成像的作图方法，如物体距离透镜的距离与成像距离的关系。
（2）举例说明如何运用透镜成像作图解决实际问题，如设计放大镜或望远镜等。
2024年中考物理专题训练——光学作图1．完成下图通过凸透镜的折射光线。
2．如图所示，S'是点光源S在平面镜中所成的像，S发出的一条光线经平面镜反射后恰好射向凹透镜右侧虚焦点F。
请画出点光源S并补全光路图。
3．如图所示，画出两条经凹透镜折射后的光线。
4．如图所示，一束激光a斜射向半圆形玻璃砖圆心O，结果在屏幕MN上出现两个光斑，请画出形成两个光斑的光路图。
5．一点光源S发出的三束光线，SA平行凹透镜主光轴射向凹透镜，SO经凹透镜的光心，SB射向在主光轴上的平面镜MN，在图中画出SA、SO经凹透镜折射后的光线和SB经平面镜的反射光线。
6．如图所示，MN为凸透镜的主光轴，A为蜡烛，A 为蜡烛在光屏上所成的像，根据凸透镜成像原理确定凸透镜的位置及其焦点，并将它们画出来。
7．请在图中画出入射光线经过透镜后的折射光线。
8．请画出图中的入射光线。
9．在下列虚线框内画出合适的透镜。
10．一束光从水中射向空气，其反射光路如图所示，画出入射光线和大致的折射光线。
11．如图，是光经过水和空气分界面后的折射光线，请大致画出对应的入射光线和入射光的反射光线。
12．如图所示，O为凸透镜的光心，F1、F2为凸透镜的两个焦点。
请在图中画出光源S 经凸透镜所成的像S`。
（保留必要的作图痕迹）13．作出图中的光线从水中射入空气后的折射光线，并标出折射角θ。
14．如图所示，A为发光点，A1为发光点通过凸透镜所成的像。
请完成光路图，确定凸透镜光心O，并画出凸透镜；通过光路图确定凸透镜焦点F的位置。
（只确定一侧焦点即可）15．2022年10月12日“天宫课堂”第三课航天员刘洋在水球变“懒”实验中，成功演示了紫色水球从“活跃”到“懒惰”的过程：刘洋将一个钢球推入紫色的水球中，钢球没有穿透水球，而是被包裹在水球里，用针筒吹气，在相同外力作用下，水球的振动幅度明显减小，称为水球变懒。
如图甲所示。
请在图乙中完成人眼看到钢球A点像的大致光路，A 为钢球上的一点，O为球心。
作图类问题一、常见作图题的考法1.光学作图考法(1)根据要求作出入射或反射光线；(2)根据平面镜成像特点作出物体的像或画平面镜的位置；(3)根据给定的入射光线和出射光线，在虚框内填适当光学元件。
2.力学作图的考法(1)画重力、支持力、摩擦力、浮力或者二力平衡时物体受力的示意图；(2)画力或者力臂；(3)组装滑轮组。
3.电学作图的考法(1)根据电学实物图画出对应电路图；(2)根据电路图连接电学实物图；(3)设计实用的电路图；(4)家庭简单电路安装图。
4.磁学作图的考法(1)标出通电螺线管电流方向；(2)标出通电螺线管磁极；(3)画出通电螺线管中线圈绕法．二、常见作图题的解法注意事项1.光学作图注意(1)注意“箭头”方向；(2)平面镜成像一定要画成“虚线”；(3)根据入射光线与出射光线在光具同侧或者异侧来判定是面镜或透镜；根据出射光线与入射光线比较，是会聚或发散来判定凸透镜或凹透镜。
2.力学作图注意(1)力的图示注意点：①究竟画哪个物体所受力;②画物体哪个(些)力;③抓住“力的三要素”,会规范的作图；(2)杠杆相关要注意：①描出支点；②用虚线画力的作用线；③从支点向力的作用线作垂线；(3)滑轮组相关要关注：①动滑轮承担的重物的绳子股数；②绳子起点；③绳子自由端方向。
3.电学作图注意(1)串联简单，并联抓住“分支点”；(2)注意“分支点”、“+、-”接线柱、量程以及滑动变阻器的连线（“一上一下”和“阻值变化”）；(3)首先判断用电器串并联，在根据要求把开关装到合适位置；(4)注意"三眼插座及保险丝"和"螺口灯泡及控制开关"与火线,零线和地线的连接.4.磁学作图注意抓住"右手螺旋定则"三个要点：①伸出右手；②四指与电流方向一致；③大拇指所指为N极方向。
【例题1】在图中，画出入射光线AO的反射光线，并标明反射角和它的大小。
【答案】如图所示：【解析】此题考查了对光的反射光路的画法，首先要掌握光的反射定律的内容，特别是反射角等于入射角。
作图专题之光学作图题一、根据光的直线传播原理作图【方法】标箭头时注意眼睛是不能发光的1．⑴请作出图1中太阳下杆AB 在地上形成的阴影，用“”表示⑵请图2中在墙MN作出物体AB经小孔所成的像A/B/⑶标出图3中眼睛经小孔所看到的范围。
⑷标出图4中井底青蛙所看到的范围。
二、根据光的反射原理作图【方法】先作法线，第一种是垂直镜面、第二种是入射光线与反射光线的夹角的角平分线。
2．完成下列光路图．3．完成下列光路图．⑴如图9示，L1为入射光线，L2为反射光线，确定平面镜的位置．⑵如图10，若太阳与水平方向成60°入射，要利用平面镜使太阳光沿竖直（即垂直水平面）照亮井底，请作图来确定平面镜位置，镜面与水平方向的夹角等于________．⑶图11镜面相互垂直，请完成光路图。
⑷图12潜望镜，请完成光路图。
图12-1画镜子。
三、根据平面镜成像原理作图【方法】⑴根据像与物到镜面距离相等找对称点（已知发光点找像点或已知像点找发光点）⑵根据反射光线一定过像点确定入射点，然后连线4．⑴画出图13物体AB在镜中的虚像A′B′；⑵画出图14中“上”字在平面镜里的像．⑶如图15所示，A′B′是AB在平面镜中所成的像，画出平面镜的位置．⑷在图16中，S为一发光点，S/为S经平面镜成的像，请画出平面镜的位置，并作出S发出的光线SA经平面镜反射后的反射光线。
图5450图6 图7 图8 图13 图14 图15 图16 图1 图2 图3 图4图12图10 图11图9 图12-15．⑴在图17中，画出发光点S 过A 点的反射光线和入射光线。
拓展图17-1⑵在图18中，只画了一条入射光线和另一条反射光线，请你画出发光点S 和像点S ；⑶在图19中，只画了过s 点的两条入射光线，请画出对应的两条发射光线.⑷如图20所示，AB 、CD 是发光点S 发出光线的两条反射光线，在图中画出发光点S 和它在平面镜中的像S ′．6、人眼看到的范围图17-1四、根据光的折射原理作图【方法】⑴先作法线，然后根据空气中的角度较大确定折射光线或入射光线（从空气斜射其他介质，折射角小于入射角；从其他介质斜射空气，折射角大于入射角）(2) 在界面同时发生反射和折射时，根据反射角等于入射角先确定法线6．⑴图21是一束从空气斜射向玻璃的光线，入射角为60°。
2020年中考物理专题8光学作图
一：复习目标
1.能利用光在同种平均介质中沿直线传播，解决小孔成像、影子、日食月食的形成。
2.能依照光的反射定律和成像特点，作平面镜成像的光路图
3.能依照光的折射规律作相应光路图
4.会画凸透镜和凹透镜的三条专门光线，明白得凸透镜、凹透镜对光线作用 二：知识储备
1．光的反射作图要点：
a ． 依照光的反射定律，反射角_______入射角，______是反射光线和入射光线夹角的角平分线，且_____与镜面垂直，平面镜成像时，所有反射光线的反向延长线一定通过镜后的________。
用此法完成图1
b ．依照物、像关于平面镜对称完成图2
2．光的折射作图要点：
当光从空气斜射入玻璃或水等其它介质时，折射角 入射角；反之那么折射角 入射角。
完成图3
3．作图本卷须知：
〔1〕要借助工具作图，作图一定要规范。
〔2〕是实际光线画实线，不是实际光线画虚线。
〔3〕光线要带箭头，光线与光线之间要连接好，不要断开。
〔4〕作光的反射或折射光路图时，应先在入射点作出法线〔虚线〕，然后依照反射角与入射角或折射角与入射角的关系作出光线。
三、典型例题解析 一、光的直线传播类
例1：如图4所示。
AB 为一不透亮的挡光板，CD 为一日光灯管，EF 为光屏，请用作图找出光屏上没有照亮的区域。
针对练习：
通过作图讲明什么缘故睁开两只眼睛比闭上一只眼睛更能准确地确定物体的位置。
二、直截了当用光的反射定律类
图1
图2
图3
图4
图5
例2：通过作图表示一束太阳光沿与水平面成45°射到水平地面上，并作出其中的一条光线的反射光线。
针对练习：
一条与水平地面成60°角的入射光线如图7所示，假设使它的反射光线与地面平行，应该如何样放置平面镜?
三、平面镜成像特点类
例3：S 是一个发光点，S ′是它在平面镜中成的像，SA 是S 发出的一条光线，请在图8中画出平面镜的位置和光线SA 经平面镜反射后的反射光线。
针对练习：
如图10所示为一个反射式路灯,S 为灯泡位置,图中已画出灯泡射出的两条最边缘的出射光线.MN 是一个能够调剂倾斜程度的平面镜.请在图中画出灯S 照亮路面的范畴(保留作图中必要的辅助线). 四、光的折射规律类
例4：李华在洪泽湖乘船游玩时，发觉水面下某处有一只青蛙〔如图11所示〕，他用激光笔照耀到了这只青蛙。
请你在图中画出李华在照耀青蛙时的入射光线、折射光线和反射光线。
图6
图
7
图8
图9
图10
图11 图12
解析：因李华是在空气中用激光笔发射光线，照耀到青蛙的光线应是折射光线，画图时只要注意折射角小于入射角就行〔如图12所示〕。
针对练习：
在研究光的折射时，小明明白了光从空气斜射入水中时，折射角小于入射角；光从水斜射入空气中时，折射角大于入射角。
小明想：光在其他透亮介质的分界面发生折射时有什么规律呢？即什么条件下折射角小于入射角，什么条件下折射角大于入射角？为了研究那个咨询题，他在老师的指导下做了如下实验：让一激光手电筒射出的光束从水斜射入玻璃，再从玻璃依次斜射入冰、空气中，其光路如图13所示。
然后老师又告诉他光在一些透亮介质
中的传播速度，如下表。
针对小明提出的咨询题，认真观看图中的光路，对比表格中的数据进行分析得出自己的结论，并依照你得出的结论，在图14中画出光由玻璃斜射入酒精时，折射光线的大致位置。
五：透镜的专门光线类
例5：如图15所示，AO 是入射光线，OB 是光通过凸透镜或凹透镜折射后的传播方向，试在图中的适当位置填上适当的光学元件，并画出主光轴的位置。
解析：依照透镜成像的三条专门光线可知，当入射或折射光线平行于主光轴时，就可确定折射或入射光线的传播方向。
由以上特点，当入射光只有一条时，可添加一条与入射光线平行的辅助线，使之形成一束平行光，然后再看这束平行光通过光学元件折射后光路宽窄的变化，以区分是会聚依旧发散了，假设是发散，那么填个凹透镜〔如图16左图〕；假设是会聚就填个凸透镜〔如图16右图〕。
辅助线可加在入射光线的上方，也能够加在下方，同时将辅助线当作主光轴，如此一来就能得到两个解答。
图13
图14
图
15
图16
针对练习：如图17所示，入射光线AB 通过凸透镜L 后沿BC 方向射出，用作图法确定此凸透镜焦点的位置。
达标测试：
1、依照课本中的〝试一试〞用易拉罐做小孔成像实验。
在图18中作出蜡烛AB 的像A'B'。
2、完成图19中的光路图
3、如图20所示青蛙在井中的P 点，画光路图确定青蛙在无水和有水时能看到的范畴。
4、完成图21中光线由空气进入玻璃砖和玻璃三棱镜两次折射的光路图。
图17
A
图
18
图
19
图
20
图21
5、完成图22中光线通过各透镜后的光路。
图22
6、在图23方框中填入适当的透镜
图23
7、如图24所示，在平面镜上有从某一点光源发出的两条光线射到平面镜上反射时的两条反射光线，请通过作图法找到那个发光点。
图24
8、如图25所示，A为发光点，B为反射光线上的一点试画出通过B点的反射光线和这束入射光线。
图25
图26
9、黑箱内有一只焦距为3cm 的凸透镜和一只平面镜，请你画出图26黑箱内的光路图，并标出平面镜上入射角的度数。
跟踪练习参考答案。
