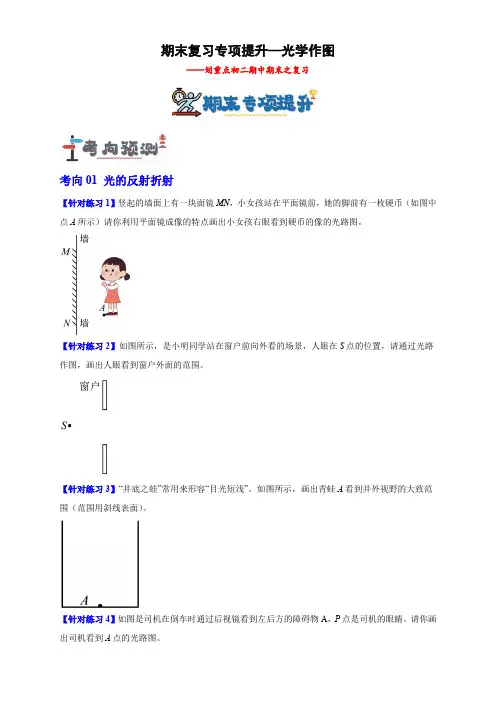

人教版八年级物理上光学作图专题（4套试题）
01专题概述)
光现象的作图主要包括利用光的反射规律作图、利用光的折射规律作图和平面镜成像的作图．
方法技巧：(1)利用光的反射规律作图：①确定(反)入射点；②根据法线与反射面垂直，作出法线，用虚线表示；③根据反射角等于入射角，画出入射光线或反射光线．
(2)关于平面镜成像的作图：
①从光点引出两条光线，射到平面镜上；②作两
条入射光线的法线；③根据反射定律，反射角等
于入射角，作反射光线；④作反射光线的反向延
.
像与物连线跟镜面垂
到
；③画出像
线，最后确定出折射角大还是入射角大，进而画出对应的光线．
02专题训练

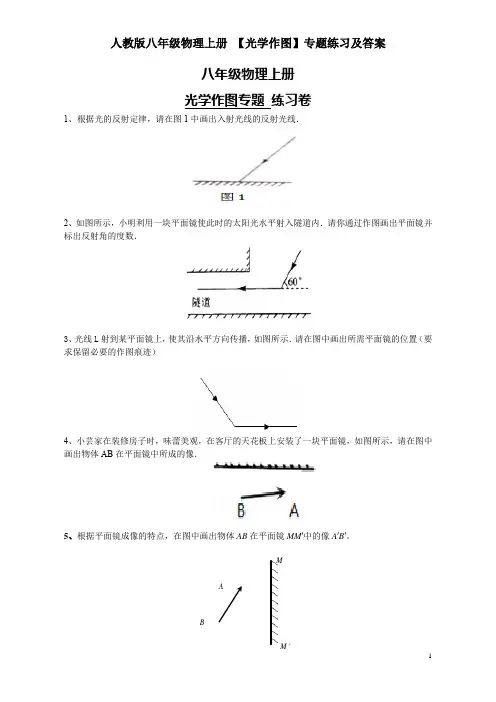

类型1光的反射作图
1．(上海中考)在图中，根据给出的入射光线AO画出反射光线OB，并标出反射角的度数．
第1题图第2题图
2．(自贡中考)如图所示，小明利用一块平面镜使此时的太阳光水平射入隧道内．请你通过作图画出平面镜并标出反射角的度数．
3．潜望镜中两块平面镜平行放置且与水平方向成45°夹角，已知一条沿水平方向的入射光线，作出光在潜望镜中的光路．
第3题图第4题图
4．小明和小红坐在教室内两个相距不远的座位上，一束阳光照射到教室的一个玻璃窗上，小明说玻璃窗很刺眼，小红却说没感觉到．你认为这种情况可能吗？(请作图说明)
类型2平面镜成像作图
5．(威海中考)如图所示，A′B′是物体AB在平面镜中所成的像，根据平面镜成像的特点在图中画出平面镜(保留作图痕迹)．
第5题图第6题图
6．(崇左中考)如图所示，AB、CD是发光点S发出经平面镜反射后的两条光线，请在图中画出光路，确定发光点S的位置和它经平面镜所成的像S′.
7．如图所示，O′是O在平面镜中成的像，在图中画出平面镜的位置，并画出线段AB在该平面镜中的像．
第7题图第8题图
8．(茂名中考)画出图中人眼通过平面镜M看到桌底下球的光路．
类型3光的折射作图
9．(大连中考)如图所示，一束光从空气斜射到水面上，请画出折射光线．
第9题图第10题图
10．潭清疑水浅，安全记心间．如图，A是水池底某点，请大致作出光线AO的折射光线以及人从岸上看到A 的像A′.
类型4综合提升
11．(丹东中考)如图所示，在平静的湖边有一盏路灯标记为S，潜水爱好者在水下E处看到路灯的像为S′.请画出水下E处的人看到路灯S的光路图，并根据平面镜成像特点画出路灯S通过水面所成的像A.
第11题图第12题图
12．(河南中考)如图所示，在某房间的天花板上装有平面镜M，S为一灯泡，P为不透明的墙．请画出灯泡发出的光经平面镜反射后，能够照亮P墙右侧区域的光路图．
13．(锦州中考)如图所示，水面上方有一发光点A1，水中另有一发光点A2.人在空气中看到A2在水中的位置就是A1在水中的像A的位置，请画出：
(1)A1发出的光经水面反射进入人眼的光路图；
(2)A2发出的光进入人眼的光路图．
第13题图第14题图
14．(贵阳中考)用如图甲所示的装置探究光的折射规律时，小晖用激光笔将光从空气斜射入水中，他在光屏上记录下如图乙所示的三条光线，为了便于研究，他还需要再画两条线，请你帮他完成．
参考答案
小专题(二) 光学作图
1. 2. 3. 4. 5.
6.或
7.
8.
9.10.11.12.
13.14.
光现象复习专题训练
1.下列现象中，由于光的折射形成的是（B）
A．小孩在平面镜中的像B．水中的筷子向上翘
C．山羊的影子D．白鹭在水中的倒影
2.下列图片中的物理现象与所对应的物理知识相符的是（C）
A．手影游戏﹣﹣光的色散B．小孔成像﹣﹣光的折射
C．照镜子﹣﹣光的反射D．鱼在哪里﹣﹣光沿直线传播
3.下列属于光的折射现象的是（B）
A．坐井观天，所见甚小
B．从鱼缸侧面看鱼，发现鱼会变大
C．“猪八戒”照镜子，里外不是人
D．漫步在巴河的滨江大道，看到岸边垂柳在水中的倒影
4.下列现象中，属于光的折射现象的是（D）
A．小孔成像B．晴天看见“白云在水中飘动”
C．奇妙的光纤D．近视的同学戴上眼镜后能看清物体了
5.太阳光通过树叶间的空隙照射在地面上形成圆形光斑，这是因为光的（A）
A．直线传播B．反射C．折射D．色散
6.有关光现象，以下说法正确的是（D）
A．阳光透过树叶间的缝隙射到地面上，形成的光斑是倒立的虚像
B．游泳池注水后，看上去好像变浅了是由于光的反射形成的
C．在平静的湖面上可以看到蓝天白云是由于光的折射形成的
D．太阳光经过三棱镜后可以产生彩色光带是光的色散现象
7.炎热的夏天，树荫下比太阳下要凉快得多，人们总喜欢在树荫下乘凉．树荫的形成是由于（C）
A．光的折射B．光的折射C．光的直线传播D．光的色散
8.下列事例及现象中，由光的折射产生的是（B）
A．小孔成像实验
B．海市蜃楼
C．在公路上急转弯处安装的“拐弯镜”能帮助司机提前知道弯道前方的情况
D．城市里的一些高楼采用玻璃幕墙进行室外装潢，造成一定程度的“光污染”
9.下列四种现象中，由光的直线传播形成的是（D）
A．大象在水中的倒影B．太阳光经三棱镜后分解成各种色光
C．钢勺在水面处“折断”D．墙上的手影
10.如图所示的光现象中，可用光的反射原理解释的是（C）
A．墙上手影“孔雀”B．水中“折笔”C．湖面“月影”D．树荫下“光斑”
11.日晷仪是古代人们可用来计时的一种工具，通过观察直杆在太阳下的影子所在位置可知
道时间，如图．日晷仪计时利用了光的（C）
A．反射B．折射C．直线传播D．色散
12.人站在平面镜前，当他向平面镜走近时，发生的现象是（A ）
A．像不变，像到镜面的距离变小B．像不变，像到镜面的距离不变
C．像变大，像到镜面的距离变大D．像变大，像到镜面的距离变小
13.下列情景中，属于光的折射现象的是（C ）
14.把微小放大以利于观察，这是物理学中一种重要的方法．如图是一种显示微小形变的装置．A为激光笔，B、C 是平面镜，P为台面，未放重物时，激光束反射在屏上的光斑为点D，当把重物N放在台面P上时，台面将发生微小形变，以下说法正确的是（C ）
