(完整版)八年级物理光学作图题汇总

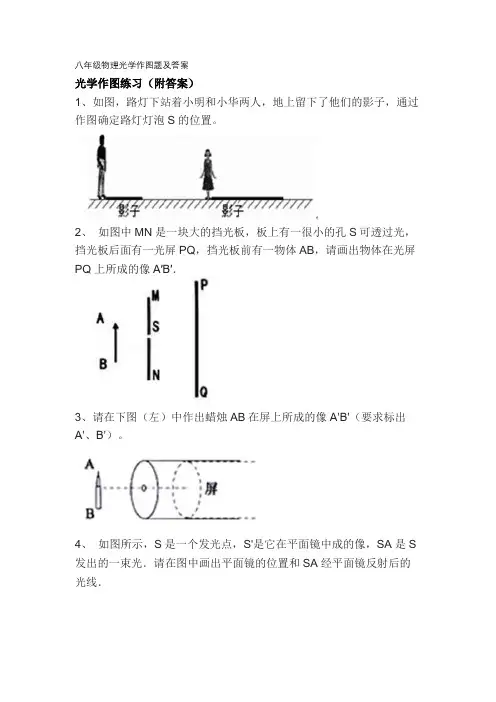

八年级物理光学作图题及答案
光学作图练习（附答案）
1、如图，路灯下站着小明和小华两人，地上留下了他们的影子，通过作图确定路灯灯泡S的位置。

2、如图中MN是一块大的挡光板，板上有一很小的孔S可透过光，挡光板后面有一光屏PQ，挡光板前有一物体AB，请画出物体在光屏PQ上所成的像A′B′．
3、请在下图（左）中作出蜡烛AB在屏上所成的像A’B’（要求标出A’、B’）。

4、如图所示，S是一个发光点，S'是它在平面镜中成的像，SA是S 发出的一束光．请在图中画出平面镜的位置和SA经平面镜反射后的光线．
5、如图所示，S'为发光点S在平面镜MN中所成的像，请在图中画出发光点S的位置，并画出一条由S点发出，经平面镜反射后通过P 点的光线．
6、在水中竖直放置一块平面镜，水面放置凸透镜，且凸透镜的主光轴刚好与水面相平，F为凸透镜的焦点，S为水中的一个点光源，请画出从S点发出的光，经过平面镜反射后射向焦点F又穿过凸透镜的光路图。

7、如图所示，AB为遮光板，S′是点光源S在平面镜中所成的像，S 发出的一条光线经平面镜反射后恰好经过凸透镜左侧焦点F．请画出：（1）光源S的位置；（2）光线EF的入射光线；（3）光线EF 经凸透镜后的出射光线．。

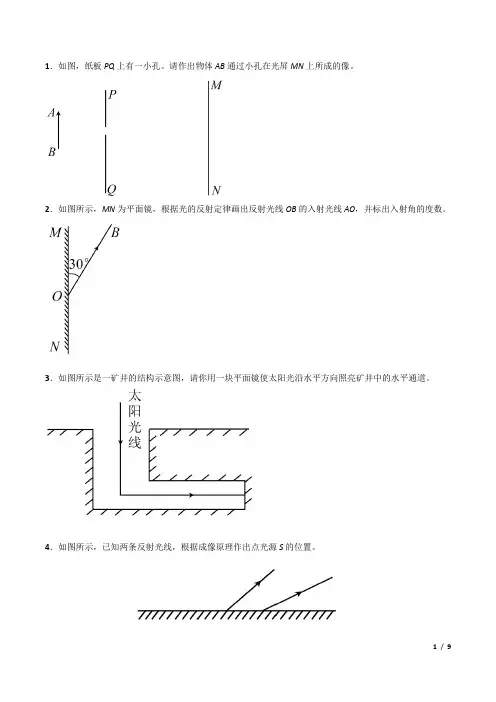

1．如图，纸板PQ上有一小孔。

请作出物体AB通过小孔在光屏MN上所成的像。

2．如图所示，MN为平面镜，根据光的反射定律画出反射光线OB的入射光线AO，并标出入射角的度数。

3．如图所示是一矿井的结构示意图，请你用一块平面镜使太阳光沿水平方向照亮矿井中的水平通道。

4．如图所示，已知两条反射光线，根据成像原理作出点光源S的位置。

5．画出图中人眼通过平面镜M看到桌底下球的光路。

6．画出图中字母“F”在平面镜中的像。

7．如图S是平面镜前一物体。

请作出人能通过平面镜看到S的像的范围。

8．如图所示，竖直向上的光经平面镜反射后，沿与入射光线成120°的方向向上射出。

请画出平面镜的安装位置。

9．如图所示，学校楼梯拐角的墙上装有平面镜，既方便同学们整理仪容，晚上又能利用光的反射对楼道进行照明。

请在图中作出S发出的光经平面镜反射后到达A点的光路图。

10．P是人眼S看到的水中的鱼，请作出看到它的光路图。

11．如图所示是一束光从空气垂直射入玻璃砖内，请画出这束光从玻璃砖射出后折射光线的大致位置。

12．当光线从水中射向空气时，它的反射光线如图所示，请画出入射光线和折射光线。

13．如图所示，在水池里有一个点光源S，SP是它发出的一条光线，在SP的传播方向上有一块平面镜，QM 是SP经此平面镜反射后的反射光线。

请你画出平面镜的准确位置和光线QM进入空气后的大致传播方向。

答案1．(变式题)如图，纸板PQ上有一小孔。

请作出物体AB通过小孔在光屏MN上所成的像。

2．如图所示，MN为平面镜，根据光的反射定律画出反射光线OB的入射光线AO，并标出入射角的度数。

3．如图所示是一矿井的结构示意图，请你用一块平面镜使太阳光沿水平方向照亮矿井中的水平通道。

4．(2015·黔西南)如图所示，已知两条反射光线，根据成像原理作出点光源S的位置。

5．(2015·茂名)画出图中人眼通过平面镜M看到桌底下球的光路。

6．画出图中字母“F”在平面镜中的像。

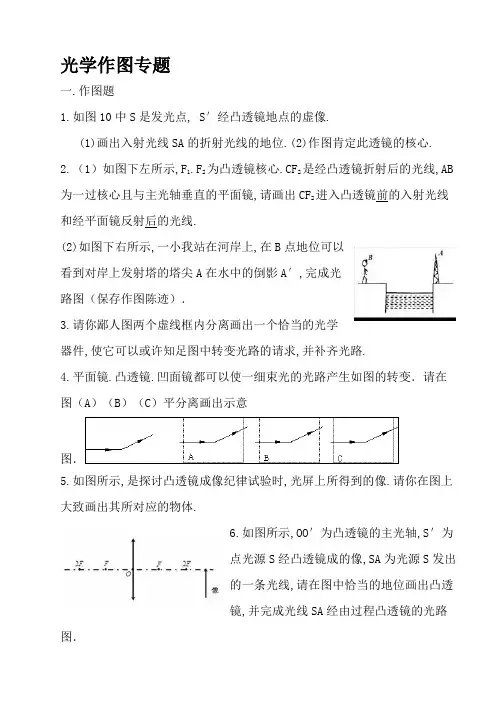

光学作图专题一.作图题1.如图10中S是发光点, S′经凸透镜地点的虚像.(1)画出入射光线SA的折射光线的地位.(2)作图肯定此透镜的核心.2.（1）如图下左所示,F1.F2为凸透镜核心.CF2是经凸透镜折射后的光线,AB 为一过核心且与主光轴垂直的平面镜,请画出CF2进入凸透镜前的入射光线和经平面镜反射后的光线.(2)如图下右所示,一小我站在河岸上,在B点地位可以看到对岸上发射塔的塔尖A在水中的倒影A′,完成光路图（保存作图陈迹）．3.请你鄙人图两个虚线框内分离画出一个恰当的光学器件,使它可以或许知足图中转变光路的请求,并补齐光路.4.平面镜.凸透镜.凹面镜都可以使一细束光的光路产生如图的转变．请在图（A）（B）（C）平分离画出示意图．5.如图所示,是探讨凸透镜成像纪律试验时,光屏上所得到的像.请你在图上大致画出其所对应的物体.6.如图所示,OO′为凸透镜的主光轴,S′为点光源S经凸透镜成的像,SA为光源S发出的一条光线,请在图中恰当的地位画出凸透镜,并完成光线SA经由过程凸透镜的光路图．7.如图所示,B为发光点A经由过程凸透镜所成的像,试经由过程作丹青出凸透镜的光心O及两个核心F的地位;8.体温表上部既是三棱又是圆柱面,并且有一个面涂成乳白色,个中AB为水银柱的直径.请作图解释其看到的像的光路图.9.如图,黑箱内有一只焦距为3cm的凸透镜和一只平面镜,请你画出黑箱内的光路图,并标出平面镜上入射角的度数.10.如图11所示,由发光点A发出的光射到水面上,同时产生反射和折射,反射光线经由S点,试在图中画出入射光线.反射光线和大致的折射光线．11.按照标题请求完成作图：（1）通细致管可以看见水底的物块,但从细管穿过的直铁丝,却碰不上物块.请在图10中作出通细致管看见物块的入射光线.12.如图所示为一个等腰直角玻璃砖,一束光线从一个直角边AB垂直入射.请你画出该光线从AB边折射进入玻璃砖,从斜边AC反射后从另一个直角边BC出射的光路图.13.如右图所示,AB暗示一程度放置的平面镜,P1P2是呈程度放置的米尺(有刻度的一面朝着平面镜),MN是屏,三者互相平行,屏MN上的ab 暗示一条缝(即ab之间是透光的),或人眼睛紧贴米尺上小孔S,可经由过程平面镜看到米尺的一部分刻度,试在题图上用作图的办法求出可以看到的刻度尺的部位,请保存作图陈迹．14.如图所示一束光从半球面上的A 点沿半径偏向射入半球形玻璃砖,已知半球形玻璃砖的球心为O,且光线到达半球形玻璃砖下概况处时可以产生折射和反射.请画出这束光线从射入玻璃砖到射出玻璃砖的完全光路图.15.如图所示,由发光点S发出的某一条光线射到空气和水的界面上,同时产生折射和反射,其反射光线过P点,折射光线过Q点,试在图中按题意画出光路图．16.李华在洪泽湖乘船游玩时,发明水中有一只青蛙如下图示,他用激光笔照耀到了这只青蛙.请在图中画出李华照耀青蛙时的入射光线.折射光线和反射光线.17.如图所示,炎天的一个傍晚,有一个小孩站在池塘边看到了水中有一轮弯弯的月亮.请你应用光学常识作图解释这个小孩为什么能看到水中的明月.（保存作图的陈迹）18.美术课上,小琼面前立着一幅“米老鼠”的简笔划(如下图甲所示).她从没学过绘画,竟然清楚.精确的描出了画中的“米老鼠”.请解释个中的奥妙,并作图示意(作图时,以图乙中A点代表简笔划中的“米老鼠”).19.依据光的反射纪律,(1)画出图12中光线AO经平面镜反射后的反射光线,并在图中标出反射角大小;（2）画出图13中的光线AB经由凸透镜后的径迹．20.在图18中做出人看到球的光路图.21. 如图所示,有一条光线从空气斜射到玻璃,入射角是60°,入射光线.反射光线.折射光线在图顶用带箭头的线暗示,O是入射点,已知OB.OC是垂直的,AO.OC间夹角是150°,请在图中画出法线和空气.玻璃分界面,标出折射角的大小.22.如图所示,由A点发出一束激光在液面MN上的O点产生反射,反射光线的光斑射到B点,因为液面高度产生变更,反射光斑由B移到C点（B和C是屋顶上的两点）,试用作图法画出液面变更的高度.23.如图15所示水面上方有一发光点A1,水中尚有一发光点A2．人在空气中看到A2在水中的地位就是A1在水中的像的地位.画出：（1）A1发出的光经水面反射进入人眼的光路图（2）A2发出的光进入人眼的光路图24.如下图,入射光线从半圆形玻璃射向空气,在玻璃和空气的界面同时产生了反射和折射,请分离画出图中反射光线和折射光线(精确地位).25.如图为激光液面掌握道理简图,固定的一束激光AO以入射角照耀到程度液面,反射光OB射到与其垂直的光屏上,用光电转换器将光旌旗灯号变成电旌旗灯号,输入掌握体系用以掌握液面高度,假如液面降低,发明光点B在光屏上移动了一段距离到,请作出光路图,在图中标明的地位.26.试验中有时须要将一束粗平行光变成细平行光,这可以应用两块透镜的组合来解决.请在图4的两个方框中各画出一种组合方法（要在图中画清光束粗细的变更）,分离写出两块透镜间的距离s跟两块透镜到各自核心的距离f1.f2的关系.27.雨过晴和,人们常看到天空中消失彩虹,它是由阳光照耀到空中漫溢的水珠上时消失的现象.在解释这个现象时,须要剖析光线射入水珠后的光路.一细束光线射入水珠,水珠可视为一个半径为R的球,球心O到入射光线的垂直距离为d.在图上画出该束光线射入水珠内经一次反射后又从水珠中射出的光路图.28.在一个干涸的井底正中心P点叭着一只青蛙,它能看到的视野规模如图a 所示,天降大雨时井全体灌满水,若青蛙仍在P点,它的视野将产生变更,请你在图b中应用光路图肯定青蛙视野变更的大致规模,并用暗影线暗示出来.参考答案一.作图题1.（略）2.3.略4.略5.答案：6.7.如图所示：8.9.答案：如下图所示.解析：由题意可知,平行于主光轴的光线先经由凸透镜折射,再经由平面镜反射.凸透镜的地位不独一,可选定某个地位画出凸透镜,标出其核心.留意焦距为3 cm,正好等于平行于主光轴的光线到主光轴的距离.依据平行于主光轴的光线经凸透镜折射后过核心,作出这条过核心的光线.反向延伸反射光线与折射光线订交,过这个交点作两条光线夹角的角等分线,即为法线,则平面镜与该法线垂直.用几何常识可以证实,对于平面镜来说,其反射光线与入射光线垂直,是以,平面镜上入射角的度数为45°10.11.略12.如图所示：13.CD部分即为所求作14.图略15.【解析】分解考核了平面镜成像的道理,折射纪律．先依据成像特色肯定发光点S的像点S′,平面镜成的像是反射光线反向延伸线的交点,所以过P点的光线反向延伸线必定过S′,肯定出入射点,就很轻易完成折射光路了．留意虚线.实线．【答案】16.略17.18.玻璃板相当于平面镜,并且是通明的,经由过程平面镜成像道理,人眼能看见“米老鼠”的像正好在桌面的地位上,所以能照着描出来.图略19.略20.答案：21.如图所示导解：作AB之间夹角的等分线为法线与法线垂直的为空气.玻璃分界面,依据标题给定的角度不难求出折射角为30°.22.解析：因为液面上升或降低,A点虚像不好肯定,所以不好找虚像.依据题意,入射光线的偏向是不会转变的,因为液面老是程度的,故入射角不会转变,由反射定律,反射角也不会转变,所以液面转变后,反射光线的偏向应该与BO 平行,依据这一思绪,就很好作图了.答案：过C点作BO的平行线交AO的延伸线于,过作MN的平行线,与MN的距离就是所求的h,如图所示.办法提练：剖析题意,要擅长找出哪些是不变的,哪些是按什么纪律变更的,从中找出便于作图的元素,问题就水到渠成了.23.24.25.26.甲：两个都是凸透镜.S=f1 +f2乙：第1个凸透镜,第二个凹面镜 S=f1 – f227.28.。

八年级光现象光学作图专题一、作图题（共20题；共100分）1.如图所示，在房间内的A点能看到室外的景物，请通过作图画出在A点能观察到窗外景物的范围．2.请在图中作出蜡烛AB在屏上所成的像A′B′（要求标出A′、B′）。

3.一束光与镜面成30°角照射到平面镜上．请在图中画出它的反射光线并标出反射角．4.如图所示，MN为平面镜，根据光的反射定律画出反射光线OB的入射光线AO，并标出入射角的度数．5.在图中，做出物体AB在平面镜中所成的像（保留作图痕迹）6.根据平面镜成像特点，在下图中画出物体AB 在平面镜MN中所成的像A′B′．7.如图所示，在图中根据平面镜成像特点作出三角形ABC在平面镜中的像。

8.如图所示，A′B′是AB在平面镜中所成的像，请画出平面镜的位置（保留作图痕迹）．9.如图所示，有束入射光线AO经平面镜反射后沿OB的方向射出，请在图中找出平面镜的位置，并画出平面镜. （要用直尺，并保留作图痕迹，否则不给分）10.如图所示，小明利用一块平面镜使此时的太阳光水平射入隧道内．请你通过作图画出平面镜并标出反射角的度数．11.如图所示的AB、CD是同一发光点S发出的光经平面镜反射后的两条反射光线，试根据光的反射定律用作图方法确定发光点S的位置．12.S是一点光源，MN是平面镜，请画出光源S 发出的一条光线经平面镜反射经过P点的光路图。

13.如图所示，将一平面镜斜放在装有水的水槽中，有一束光线垂直射向水面，请画出这束光线在水中行进、最后射出水面的光路图．14.（2015•巴中）如图所示，一束光线在空气和水两种介质的介面上同时发生反射和折射，图中已标出反射光线，请画出折射光线的大致方向和入射光线．15.如图所示一束激光α斜射向半圆形玻璃砖圆心O，结果在屏幕上出现两个光斑，请画出形成两个光斑的光路图。

16.如图所示，一束光从半球面上的A点沿半径方向射入半球形玻璃，已知半球形玻璃的球心为O，请画出这束光线在半球形玻璃左侧平面发生的折射、反射光路图．17.如图乙所示，AO为入射光线，O为入射点.根据光的反射和折射特点，在图中画出反射光线及折射光线.18.如图所示，一束光从空气斜射到玻璃砖上，请画出完整的折射光路的大致方向。

人教版八年级物理上光学作图专题（4套试题）01专题概述)光现象的作图主要包括利用光的反射规律作图、利用光的折射规律作图和平面镜成像的作图．方法技巧：(1)利用光的反射规律作图：①确定(反)入射点；②根据法线与反射面垂直，作出法线，用虚线表示；③根据反射角等于入射角，画出入射光线或反射光线．(2)关于平面镜成像的作图：①从光点引出两条光线，射到平面镜上；②作两条入射光线的法线；③根据反射定律，反射角等于入射角，作反射光线；④作反射光线的反向延.像与物连线跟镜面垂到；③画出像线，最后确定出折射角大还是入射角大，进而画出对应的光线．02专题训练类型1光的反射作图1．(上海中考)在图中，根据给出的入射光线AO画出反射光线OB，并标出反射角的度数．第1题图第2题图2．(自贡中考)如图所示，小明利用一块平面镜使此时的太阳光水平射入隧道内．请你通过作图画出平面镜并标出反射角的度数．3．潜望镜中两块平面镜平行放置且与水平方向成45°夹角，已知一条沿水平方向的入射光线，作出光在潜望镜中的光路．第3题图第4题图4．小明和小红坐在教室内两个相距不远的座位上，一束阳光照射到教室的一个玻璃窗上，小明说玻璃窗很刺眼，小红却说没感觉到．你认为这种情况可能吗？(请作图说明)类型2平面镜成像作图5．(威海中考)如图所示，A′B′是物体AB在平面镜中所成的像，根据平面镜成像的特点在图中画出平面镜(保留作图痕迹)．第5题图第6题图6．(崇左中考)如图所示，AB、CD是发光点S发出经平面镜反射后的两条光线，请在图中画出光路，确定发光点S的位置和它经平面镜所成的像S′.7．如图所示，O′是O在平面镜中成的像，在图中画出平面镜的位置，并画出线段AB在该平面镜中的像．第7题图第8题图8．(茂名中考)画出图中人眼通过平面镜M看到桌底下球的光路．类型3光的折射作图9．(大连中考)如图所示，一束光从空气斜射到水面上，请画出折射光线．第9题图第10题图10．潭清疑水浅，安全记心间．如图，A是水池底某点，请大致作出光线AO的折射光线以及人从岸上看到A 的像A′.类型4综合提升11．(丹东中考)如图所示，在平静的湖边有一盏路灯标记为S，潜水爱好者在水下E处看到路灯的像为S′.请画出水下E处的人看到路灯S的光路图，并根据平面镜成像特点画出路灯S通过水面所成的像A.第11题图第12题图12．(河南中考)如图所示，在某房间的天花板上装有平面镜M，S为一灯泡，P为不透明的墙．请画出灯泡发出的光经平面镜反射后，能够照亮P墙右侧区域的光路图．13．(锦州中考)如图所示，水面上方有一发光点A1，水中另有一发光点A2.人在空气中看到A2在水中的位置就是A1在水中的像A的位置，请画出：(1)A1发出的光经水面反射进入人眼的光路图；(2)A2发出的光进入人眼的光路图．第13题图第14题图14．(贵阳中考)用如图甲所示的装置探究光的折射规律时，小晖用激光笔将光从空气斜射入水中，他在光屏上记录下如图乙所示的三条光线，为了便于研究，他还需要再画两条线，请你帮他完成．参考答案小专题(二) 光学作图1. 2. 3. 4. 5.6.或7.8.9.10.11.12.13.14.光现象复习专题训练1.下列现象中，由于光的折射形成的是（B）A．小孩在平面镜中的像B．水中的筷子向上翘C．山羊的影子D．白鹭在水中的倒影2.下列图片中的物理现象与所对应的物理知识相符的是（C）A．手影游戏﹣﹣光的色散B．小孔成像﹣﹣光的折射C．照镜子﹣﹣光的反射D．鱼在哪里﹣﹣光沿直线传播3.下列属于光的折射现象的是（B）A．坐井观天，所见甚小B．从鱼缸侧面看鱼，发现鱼会变大C．“猪八戒”照镜子，里外不是人D．漫步在巴河的滨江大道，看到岸边垂柳在水中的倒影4.下列现象中，属于光的折射现象的是（D）A．小孔成像B．晴天看见“白云在水中飘动”C．奇妙的光纤D．近视的同学戴上眼镜后能看清物体了5.太阳光通过树叶间的空隙照射在地面上形成圆形光斑，这是因为光的（A）A．直线传播B．反射C．折射D．色散6.有关光现象，以下说法正确的是（D）A．阳光透过树叶间的缝隙射到地面上，形成的光斑是倒立的虚像B．游泳池注水后，看上去好像变浅了是由于光的反射形成的C．在平静的湖面上可以看到蓝天白云是由于光的折射形成的D．太阳光经过三棱镜后可以产生彩色光带是光的色散现象7.炎热的夏天，树荫下比太阳下要凉快得多，人们总喜欢在树荫下乘凉．树荫的形成是由于（C）A．光的折射B．光的折射C．光的直线传播D．光的色散8.下列事例及现象中，由光的折射产生的是（B）A．小孔成像实验B．海市蜃楼C．在公路上急转弯处安装的“拐弯镜”能帮助司机提前知道弯道前方的情况D．城市里的一些高楼采用玻璃幕墙进行室外装潢，造成一定程度的“光污染”9.下列四种现象中，由光的直线传播形成的是（D）A．大象在水中的倒影B．太阳光经三棱镜后分解成各种色光C．钢勺在水面处“折断”D．墙上的手影10.如图所示的光现象中，可用光的反射原理解释的是（C）A．墙上手影“孔雀”B．水中“折笔”C．湖面“月影”D．树荫下“光斑”11.日晷仪是古代人们可用来计时的一种工具，通过观察直杆在太阳下的影子所在位置可知道时间，如图．日晷仪计时利用了光的（C）A．反射B．折射C．直线传播D．色散12.人站在平面镜前，当他向平面镜走近时，发生的现象是（A ）A．像不变，像到镜面的距离变小B．像不变，像到镜面的距离不变C．像变大，像到镜面的距离变大D．像变大，像到镜面的距离变小13.下列情景中，属于光的折射现象的是（C ）14.把微小放大以利于观察，这是物理学中一种重要的方法．如图是一种显示微小形变的装置．A为激光笔，B、C 是平面镜，P为台面，未放重物时，激光束反射在屏上的光斑为点D，当把重物N放在台面P上时，台面将发生微小形变，以下说法正确的是（C ）A．平面镜B上的入射角变小，光斑向D点的左侧移动B．平面镜B上的入射角变小，光斑向D点的右侧移动C．平面镜B上的入射角变大，光斑向D点的右侧移动D．平面镜B上的入射角变大，光斑向D点的左侧移动15.取一个大烧杯，里面充以烟雾，倒扣在桌上，用手电筒射出一平行光，要使射入杯中的光束发散，应在杯底放置的器材是（C ）A．平板玻璃B．平面镜C．凹透镜D．凸透镜16.如图所示为一倾斜的平面镜，当你走向平面镜时，下列描述符合事实的是（B ）A．镜中的像变大B．通过平面镜观察到的视野变大C．镜中的像将远离你D．像与你的连线与镜面不垂直17.下列有关光现象的说法正确的是（ C ）A．柳树在水中的倒影是光线折射形成的B．黑色物体能够反射黑光C．光线在电影银幕上发生的是漫反射D．影子是光反射形成的18.示的四种情景，属于光的反射现象的是（C）A．叉鱼B．手影C．看到地上的书D．凸透镜使光线会聚19.如图光现象中，由于光的折射而形成的是（ B ）20.示的四种光现象中，由于光的反射形成的是（C）A．手影B．小孔成像C．桥在水中的倒影D．直的花茎“错位”了21.如图所示为小孔成像的现象，其成像的原因是（ D ）A.光的反射B.光的折射C.光的色散D.光的直线传播22.图所示的现象中，属于光的色散现象的是（ D ）23.一束光从水中斜射入空气中时，发生了反射和折射现象．下列光路图能正确表示这一现象的是（ D ）A．B．C．D．24.晚上，小科在教室里通过窗玻璃看到自己的像，而且室内灯光越亮像就越清晰，下列对该像描述正确的是（ C ）A．所成的像是实像B．室外越亮像就越清晰C．像的形成原因是光的反射D．人越靠近窗玻璃像就越大25.如图所示，光在玻璃和空气的界面CD同时发生了反射和折射，以下说法正确的是（ C ）A．入射角为60°，界面右侧是空气B．折射角为45°，界面右侧是玻璃C．入射角为30°，界面左侧是空气D．折射角为45°，界面左侧是玻璃26.在探究树荫下光斑的综合实践活动中，为了研究孔的大小对光斑形状的影响，小华设计了四种开有不同形状孔的卡片甲，并用另一张卡片乙覆盖在甲上，如图所示。

初二物理光学画图题专项60题一．作图题（共60小题）1．人在什么范围内能看到窗外一棵树的全部？请作图说明（请将该范围用阴影标明）。

2．如图所示，人站在路灯下，请画出人在地面上形成影子的范围。

3．如图所示，路灯下站着甲、乙两人，地上留下了他们的影子，通过作图确定路灯S的位置。

4．如图，发光点A发出的光被物体BC阻挡后，在墙壁上留下了物体BC的影，请在图中作出物体BC的影B′C′。

（保留作图痕迹）5．“坐井观天所见甚小”，假设P点为青蛙的眼睛，请画出青蛙看到天空范围的光路图。

6．请在图中作出发光体AB通过小孔在MN上所成的像（画出两条光线和所成的像）。

7．在图中作出发光物体CD经过小孔在半透明纸（相当于光屏）上所成的像及光路。

8．如图所示，画出烛光下杆AB在桌面上的影子范围。

9．画出图中入射光线的反射光线。

10．如图是点光源S发出的一条入射光线和另一条入射光线经平面镜反射后的反射光线，请确定点光源S 的位置并完成光路图。

11．周末，小明在家看电视时，对着墙按遥控器，发现有时能改变电视机频道。

如图所示，MN表示墙壁，A点表示遥控器发出红外线处，B点表示电视机接收信号处。

请画出本次控制电视机的光路。

12．有时，黑板反光会“晃”着部分同学的眼睛。

如图所示，OA为黑板反光时的一条反射光线，请在图中画出OA的入射光线并标出入射角的大小。

13．如图所示，OA是由平面镜射出的反射光线，请在图中作出OA的入射光线。

14．如图，A为暗室中的点光源，B为不透光薄板，B与上方水平放置的平面镜左边缘对齐，请画出B薄板右侧水平地面被光照亮的区域左右边界的光路图（只考虑直接经平面镜到达地面光线）。

15．自行车尾灯可有效避免夜间交通事故的发生，它由多组“直角反射器”组成，其中一组“直角反射器”如图所示，一束光射向平面镜S1，请在图中画出经过S1、S2两个平面镜反射后的光路图。

16．一束激光沿ab方向入射到“角反射器”的平面镜S1上，请在图中画出经平面镜S1、S2反射后的光路。

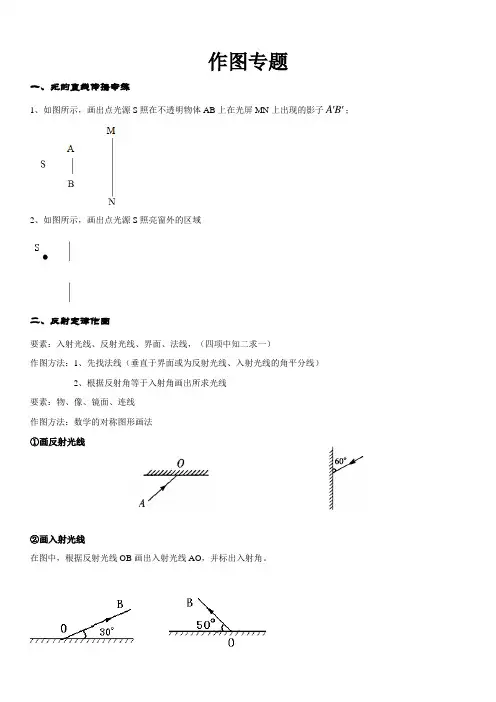

作图专题一、光的直线传播专练1、如图所示，画出点光源S 照在不透明物体AB 上在光屏MN 上出现的影子B A ''；2、如图所示，画出点光源S 照亮窗外的区域二、反射定律作图要素：入射光线、反射光线、界面、法线，（四项中知二求一）作图方法：1、先找法线（垂直于界面或为反射光线、入射光线的角平分线）2、根据反射角等于入射角画出所求光线要素：物、像、镜面、连线作图方法：数学的对称图形画法①画反射光线②画入射光线在图中，根据反射光线OB 画出入射光线AO ，并标出入射角。

③画镜面1．小明要用平面镜将一束太阳光反射到竖井中，请在图上作出平面镜的位置，并标出镜面与水平面夹角的度数.2、如图所示，S 为发光点，S’为它在平面镜中的虚像。

请在图上画出平面镜位置。

3、如图，S 为发光点，S’为它在平面镜中的像，虚线箭头是实线箭头在平面镜中的像。

请在分别图上出平面镜位置。

④画物体、像1、AB 是由点光源S 发出的一个入射光线，CD 是由S 发出的另一条入射光线的反射光线，请在图中画出点光源S 点的位置。

2、作出点光源S 在平面镜中的所成的像S '3、作出光源AB 在平面镜中所成的像B A ''A4、如图S是平面镜前一发光点，A是平面镜前的一点，求作一条从S点发出经平面镜反射后刚好通过A点的光线。

5．根据平面镜成像特点作出图3物体ABC的像6、一点光源发出的光线经平面镜反射后的两条光线如图4所示，请画图确定光源的位置。

三、折射射定律作图要素：入射光线、折射光线、法线、界面作图方法：1、先找法线（垂直于界面或为反射光线、入射光线的角平分线）2、根据折射角和入射角的关系画出所求光线1、如图12所示，光线从水中射入空气，试画出折射光线的大致方向，标出折射角。

2、如图所示，完成光通过玻璃的大致光路；四、透镜作图①画透镜画适当的透镜：凸透镜对光线有会聚作用，凹透镜对光线有发散作用据图中各图光线通过透镜前后的方向，画出适当的透镜。

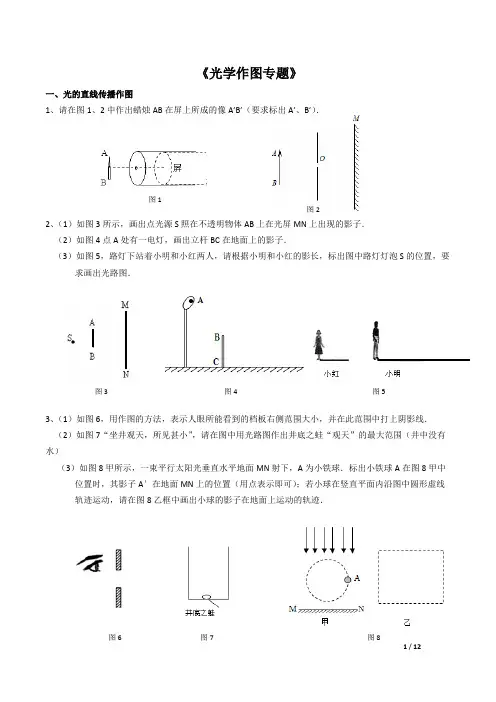

《光学作图专题》一、光的直线传播作图1、请在图1、2中作出蜡烛AB在屏上所成的像A’B’（要求标出A’、B’）．2、（1）如图3所示，画出点光源S照在不透明物体AB上在光屏MN上出现的影子．（2）如图4点A处有一电灯，画出立杆BC在地面上的影子．（3）如图5，路灯下站着小明和小红两人，请根据小明和小红的影长，标出图中路灯灯泡S的位置，要求画出光路图．3、（1）如图6，用作图的方法，表示人眼所能看到的档板右侧范围大小，并在此范围中打上阴影线．（2）如图7“坐井观天，所见甚小”，请在图中用光路图作出井底之蛙“观天”的最大范围（井中没有水）（3）如图8甲所示，一束平行太阳光垂直水平地面MN射下，A为小铁球．标出小铁球A在图8甲中位置时，其影子A′在地面MN上的位置（用点表示即可）；若小球在竖直平面内沿图中圆形虚线轨迹运动，请在图8乙框中画出小球的影子在地面上运动的轨迹．图3 图4 图5图6 图7 图8图1图2二、光的反射作图4、在图9中，根据反射光线OB画出入射光线AO，并标出入射角．5、（1）一束光线射到某平面镜上，使其沿水平方向传播，如图10所示．请在答题卡中画出所需平面镜的位置并标出入射角i和反射角r.（2）如图11所示，小华想利用一块平面镜使此时的太阳光坚直射入井中．请你通过作图标出平面镜的位置，并在图中标出反射角的度数．（3）如图12所示，小聪通过平面镜看到了小猫要偷吃鱼．请你在图中用箭头标出小聪看到小猫偷吃鱼时光的传播方向，并画出平面镜的位置．6、（1）如图13所示，小张喜欢在家中养花，为了使客厅里花盆中的花能茁壮成长，小张想让室外太阳光照射到盆中花上的B处．请你在图中把光路补充完整并画出过A点放置的平面镜．（2）如图14所示，A、B是镜前一点光源S发出的光线经平面镜M反射后的两条反射光线，请在图中利用反射规律标出点光源S和像点S′的位置，并完成反射光路图．图9图10图11图12图13图147、（1）如图15所示，请画出入射光线AO经多次反射后的出反射光线．（2）如图16所示，利用两块平面镜可以制作一个潜望镜．如果一束光水平射入潜望镜镜口，它将经过怎样的路径射出？请画出其光路图．（3）自行车尾灯的结构如图17所示，夜晚，当有光照射到尾灯时可起到明显警示作用．试画出图中这两条光线的反射光线．三、平面镜成像作图8、（1）如图18所示，根据平面镜成像特点，作出物体AB在平面镜MN中的像．（2）根据图19平面镜成像特点，AB像已作出，试作出AB实物图．（3）根据平面镜成像特点，作出图20中ABC的像．（4）A′O′是AO在平面镜中成的像，如图21，请画出平面镜的位置．9、（1）如图22所示，O′是O在平面镜中成的像，请在图中画出平面镜，并根据平面镜成像特点画出物体AB在该平面镜中成的像．（2）如图23，S是一发光点，L是由S发出的其中一条光线，S′是S在平面镜中的像，确定平面镜的位置，并完成光路图．（3）已知点光源A和它发出的两条光线经平面镜反射后的两条反射光线，试在图24中画出此平面镜的位置．图15图16图17A’O’AO 图18图19图20图2110、（1）如图25所示，S点为平面镜前跳棋子的位置，S′点为跳棋子的像的位置，P为人眼的位置，请在图中完成人眼在P点看到两个跳棋子的光路图．（2）如图26所示，A是人眼的位置，S′是人眼睛在平面镜B前看到的烛焰像上的一点．请在图中作出像点S′对应的发光点S，并画出人眼看到像点S′的光路图（画一条入射光线和反射光线即可）．（3）如图27所示，S′为发光点S在平面镜MN中的像，若S发出的一条光线SO经平面镜反射后过P 点，请在图中找出发光点S的位置，并完成光路．11、（1）A、B为某一发光点S发出的光线经平面镜MN反射后的两条反射光线，如图28所示．试作出这两条反射光线的入射光线，并确定发光点的位置．（2）如图29所示，请你画出点光源S发出的两条光线经平面镜反射后的反射光线．（3）如图30所示，平面镜上方有一竖直挡板P，AB和CD是挡板左侧的发光点S经过平面镜反射后的两条反射光线，请在图上作出发光点S．（要求留下作图痕迹）12、（1）如图31所示，S是平面镜前一发光点，A是平面镜前的一点，求作一条从S点发出经平面镜反射后刚好通过A点的光线．（2）画出图32中S发出的光线经平面镜反射后过P点的光路．（3）在图33中作出人看到球的光路图．图25图26图27图28图29图30图31图32图3313、（1）如图34所示，小强在A点通过平面镜可以看到B物体．画出：①B物体在平面镜中的像B′．②小强在A点通过平面镜看到B物体的光路图．（2）如图35所示，竖直方向悬挂一平面镜，PQ为平面镜两端点，平面镜前站立一人，假设人眼处于S 位置，试在右侧光屏上标出人通过平面镜所能观察的范围Q1Q2，并画出光路图．（3）如图36，B为隧道中的一堵墙，墙的左侧有一激光器（图中未画出），它发出一束激光经平面镜MN 反射后恰好经过A点，请根据平面镜成像特点画出一条符合要求的入射光线和反射光线．14、（1）如图37所示小英到鞋店去买鞋，她站在镜子MN前看自己穿着新鞋的效果．画出代表着新鞋的点A在平面镜（2）如图38所示AB是水边的一物体，请作出它由水面形成的像．15、（1）如图39所示，发光点S在平面镜MN中的像为S1，当平面镜转过一定角度后，它的像为S2，请你利用平面镜成像特点，画出转动后平面镜的大致位置．（2）如图40所示，有一平面镜镜面与水平桌面相交成45°夹角，此时一小球沿与水平桌面向平面镜滚去，请在图中画出小球在平面镜中所成像运动的大致路径．图34图35图36图37图3816、车内有一块竖直放置的玻璃板，如图41（甲）所示，车内一乘客通过玻璃板能看到左侧车窗外路旁树的像．如图41（乙）是某时刻乘客的眼睛、玻璃板和左侧树位置的简化图，图中眼睛和树用黑点代表．在图41（乙）中画出此时刻树在玻璃板中的像．17所示），方便同学们日常整理仪容的同时，也能更好地在节电的情况下通过光的反射，对楼道进行照明（光能反射到A点）．画出（1）灯S在镜中的像S′．（2）灯S发出的光经过镜子反射到A点的径迹．（保留作图痕迹）18、试在图43中画出钟表两指针像的位置．19、问题解决题：小明家的厨房如图所示（所给图44为俯视图），由于太暗，小明就找了2块平面镜，并固定在墙上，使从窗户射进的光线照亮煤气灶．请你完成这个光路图，并在图中标出光路中各入射角的度数．图41甲乙图42图43图44四、光的折射作图20、(1) 一束光线从空气斜射向水面O点时发生了折射现象，请在图45中作出折射光线的大致方向．(2) 完成如图46所示的光路图，画出折射光线的大致方向．(3) 如图47所示，根据光的折射特点，画出光线从玻璃到空气的折射光线．(4) 如图48中，OA′是光线AO的折射光线，请在图中大致画出入射光线BO的折射光线．21、请画出图49中光线从空气中入射到不同形状玻璃砖的完整光路图.22、（1）如图50，空气中有一发光点S，发出的一条射向水中的光线，在水面发生折射后经过点P，请你在如图中大致作出入射光线和折射光线。

8
、请在图
1O
中，作出光线由空气中斜射到玻璃时的反射光线和大致的折射

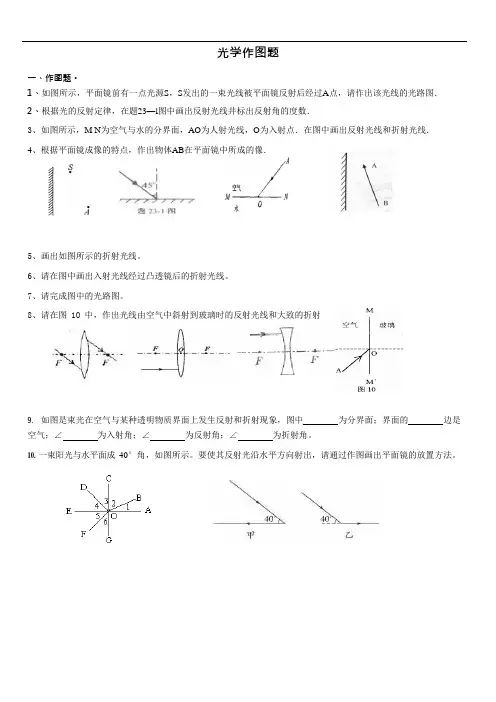

光学作图题
一、作图题。

1、如图所示，平面镜前有一点光源S，S发出的一束光线被平面镜反射后经过A点，请作出该光线的光路图．
2、根据光的反射定律，在题23—l图中画出反射光线井标出反射角的度数．
3、如图所示，M N为空气与水的分界面，AO为人射光线，O为入射点．在图中画出反射光线和折射光线．
4、根据平面镜成像的特点，作出物体AB在平面镜中所成的像．
5、画出如图所示的折射光线。

6、请在图中画出入射光线经过凸透镜后的折射光线。

7、请完成图中的光路图。

9.如图是束光在空气与某种透明物质界面上发生反射和折射现象，图中为分界面；界面的边是空气；∠为入射角；∠为反射角；∠为折射角。

10.一束阳光与水平面成40°角，如图所示。

要使其反射光沿水平方向射出，请通过作图画出平面镜的放置方法。

（1）
F F F F
F
F F F
11.画出图1中与入射光线对应的反射光线和大致的折射光线位置；
12.如图10所示，一束光沿AO方向从水中射向空气中．画出它的反射光线和折射光线（2分）
13.如图2-习-2所示，太阳光与地平线的夹角为30°，欲使阳光竖直向下照亮井底，平面镜应如何放置？
14.完成光路：
15.判断下列方框内是什么透镜：。

光学作图（附答案）光学作图类型主要包括光的反射作图、平面镜成像作图、光的折射作图.方法技巧：（1）光的反射现象中，任知入射光线、反射光线和反射面三个要素中的两个，就可以利用光的反射规律画出第三个要素；（2）平面镜成像作图：方法是根据平面镜成像规律，即物像关于平面镜对称，反射光线的反向延长线过像点等知识作图；（3）在光的折射作图中，判断是折射角大还是入射角大的方法：光速大的介质所在光线与法线夹角大；（4）作图时要注意线的虚实，箭头的方向.反向延长线、作对称的垂线和法线都要用虚线，箭头的方向是指向被观察者的眼睛.02专题训练］J类型1光的反射作图1.（汕尾中考）在图中画出反射光线并标出反射角.................Z/Z/Z///////O2.（徐州中考）如图所示，一束太阳光射到竖直的玻璃幕墙上，请作出其反射光线.3.潜望镜中两块平面镜平行放置与水平方向成45°夹角，已知一条沿水平方向的入射光线，作出光在潜望镜中的光路.4.A、B为某一发光点S发出的光线经平面镜MN反射后的两条反射光线，如图所示，试作出这两条反射光线的入射光线，并确定发光点的位置.M N类型2平面镜成像作图5.根据平面镜成像特点，在图中画出烛焰上A点在平面镜中所成的像A’ .&nu6.（遵义中考）小芸家在装修房子时，为了美观，在客厅的天花板上安装了一块平面镜，如图所示，请在图中画出物体AB在平面镜中所成的像.7.如图所示，。

是O在平面镜―窑画出平面镜的位置，并画出线段AB在该平面镜中的像.8.如图所示，发光点S发出的某光线经平面镜反射后，反射光线恰好经过A点，请在图中画出这条光线.•s•A类型3光的折射作图9.（泰安中考）如图，请作出AB入射光线由空气斜射入水中后折射光线的大致方向./空气10.（丹东中考）如图所示，在平静的湖边有一盏路灯标记为S,潜水爱好者在水下E 处看到路灯的像为S’.请画出水下E处的人看到路灯S的光路图，并根据平面镜成像特点画出路灯S通过水面所成的像A• S'• s空气水11.（茂名中考）如图为一等腰直角三棱镜，一束光垂直AB边入射，从AC边射出三棱镜，请画出光线经过三棱镜的光路图.射光线和该反射光线射出水面后的折射光线的大致方向.u 空气d .. ........... … …13.（黄冈中考）小宇的妈妈喜欢在家中养花，为了使客厅里花盆中的花能茁壮成长，小宇想让室外太阳光照射到盆中花上的B处，如图.请你在图中把光路补充完整并过A点画出放置的平面镜.14 .（大庆中考）如图所示，竖直方向悬挂一平面镜，尸。

《光学作图专题》一、光的直线传播作图1、请在图1、2中作出蜡烛AB在屏上所成的像A’B’（要求标出A’、B’）．2、（1）如图3所示，画出点光源S照在不透明物体AB上在光屏MN上出现的影子．（2）如图4点A处有一电灯，画出立杆BC在地面上的影子．（3）如图5，路灯下站着小明和小红两人，请根据小明和小红的影长，标出图中路灯灯泡S的位置，要求画出光路图．3、（1）如图6，用作图的方法，表示人眼所能看到的档板右侧范围大小，并在此范围中打上阴影线．（2）如图7“坐井观天，所见甚小”，请在图中用光路图作出井底之蛙“观天”的最大范围（井中没有水）（3）如图8甲所示，一束平行太阳光垂直水平地面MN射下，A为小铁球．标出小铁球A在图8甲中位置时，其影子A′在地面MN上的位置（用点表示即可）；若小球在竖直平面内沿图中圆形虚线轨迹运动，请在图8乙框中画出小球的影子在地面上运动的轨迹．图3 图4 图5图1图2二、光的反射作图4、在图9中，根据反射光线OB画出入射光线AO，并标出入射角．5、（1）一束光线射到某平面镜上，使其沿水平方向传播，如图10所示．请在答题卡中画出所需平面镜的位置并标出入射角i和反射角r.（2）如图11所示，小华想利用一块平面镜使此时的太阳光坚直射入井中．请你通过作图标出平面镜的位置，并在图中标出反射角的度数．（3）如图12所示，小聪通过平面镜看到了小猫要偷吃鱼．请你在图中用箭头标出小聪看到小猫偷吃鱼时光的传播方向，并画出平面镜的位置．6、（1）如图13所示，小张喜欢在家中养花，为了使客厅里花盆中的花能茁壮成长，小张想让室外太阳光照射到盆中花上的B处．请你在图中把光路补充完整并画出过A点放置的平面镜．（2）如图14所示，A、B是镜前一点光源S发出的光线经平面镜M反射后的两条反射光线，请在图中利用反射规律标出点光源S和像点S′的位置，并完成反射光路图．图9图10图11图12图13图147、（1）如图15所示，请画出入射光线AO经多次反射后的出反射光线．（2）如图16所示，利用两块平面镜可以制作一个潜望镜．如果一束光水平射入潜望镜镜口，它将经过怎样的路径射出？请画出其光路图．（3）自行车尾灯的结构如图17所示，夜晚，当有光照射到尾灯时可起到明显警示作用．试画出图中这两条光线的反射光线．三、平面镜成像作图8、（1）如图18所示，根据平面镜成像特点，作出物体AB在平面镜MN中的像．（2）根据图19平面镜成像特点，AB像已作出，试作出AB实物图．（3）根据平面镜成像特点，作出图20中ABC的像．（4）A′O′是AO在平面镜中成的像，如图21，请画出平面镜的位置．9、（1）如图22所示，O′是O在平面镜中成的像，请在图中画出平面镜，并根据平面镜成像特点画出物体AB在该平面镜中成的像．（2）如图23，S是一发光点，L是由S发出的其中一条光线，S′是S在平面镜中的像，确定平面镜的位置，并完成光路图．（3）已知点光源A和它发出的两条光线经平面镜反射后的两条反射光线，试在图24中画出此平面镜的位置．图15图16图17O’O 图18图19图20图2110、（1）如图25所示，S点为平面镜前跳棋子的位置，S′点为跳棋子的像的位置，P为人眼的位置，请在图中完成人眼在P点看到两个跳棋子的光路图．（2）如图26所示，A是人眼的位置，S′是人眼睛在平面镜B前看到的烛焰像上的一点．请在图中作出像点S′对应的发光点S，并画出人眼看到像点S′的光路图（画一条入射光线和反射光线即可）．（3）如图27所示，S′为发光点S在平面镜MN中的像，若S发出的一条光线SO经平面镜反射后过P 点，请在图中找出发光点S的位置，并完成光路．11、（1）A、B为某一发光点S发出的光线经平面镜MN反射后的两条反射光线，如图28所示．试作出这两条反射光线的入射光线，并确定发光点的位置．（2）如图29所示，请你画出点光源S发出的两条光线经平面镜反射后的反射光线．（3）如图30所示，平面镜上方有一竖直挡板P，AB和CD是挡板左侧的发光点S经过平面镜反射后的两条反射光线，请在图上作出发光点S．（要求留下作图痕迹）12、（1）如图31所示，S是平面镜前一发光点，A是平面镜前的一点，求作一条从S点发出经平面镜反射后刚好通过A点的光线．（2）画出图32中S发出的光线经平面镜反射后过P点的光路．（3）在图33中作出人看到球的光路图．图22图23图24图25图26图27图28图29图3013、（1）如图34所示，小强在A点通过平面镜可以看到B物体．画出：①B物体在平面镜中的像B′．②小强在A点通过平面镜看到B物体的光路图．（2）如图35所示，竖直方向悬挂一平面镜，PQ为平面镜两端点，平面镜前站立一人，假设人眼处于S 位置，试在右侧光屏上标出人通过平面镜所能观察的范围Q1Q2，并画出光路图．（3）如图36，B为隧道中的一堵墙，墙的左侧有一激光器（图中未画出），它发出一束激光经平面镜MN反射后恰好经过A点，请根据平面镜成像特点画出一条符合要求的入射光线和反射光线．14、（1）如图37所示小英到鞋店去买鞋，她站在镜子MN前看自己穿着新鞋的效果．画出代表着新鞋的点A在平面镜（2）如图38所示AB是水边的一物体，请作出它由水面形成的像．15、（1）如图39所示，发光点S在平面镜MN中的像为S1，当平面镜转过一定角度后，它的像为S2，请你利用平面镜成像特点，画出转动后平面镜的大致位置．（2）如图40所示，有一平面镜镜面与水平桌面相交成45°夹角，此时一小球沿与水平桌面向平面镜滚去，请在图中画出小球在平面镜中所成像运动的大致路径．图31图32图33图34图35图36图37图3816、车内有一块竖直放置的玻璃板，如图41（甲）所示，车内一乘客通过玻璃板能看到左侧车窗外路旁树的像．如图41（乙）是某时刻乘客的眼睛、玻璃板和左侧树位置的简化图，图中眼睛和树用黑点代表．在图41（乙）中画出此时刻树在玻璃板中的像．17所示），方便同学们日常整理仪容的同时，也能更好地在节电的情况下通过光的反射，对楼道进行照明（光能反射到A 点）．画出（1）灯S 在镜中的像S ′．（2）灯S 发出的光经过镜子反射到A 点的径迹．（保留作图痕迹）18、试在图43中画出钟表两指针像的位置．19、问题解决题：小明家的厨房如图所示（所给图44为俯视图），由于太暗，小明就找了2块平面镜，并固定在墙上，使从窗户射进的光线照亮煤气灶．请你完成这个光路图，并在图中标出光路中各入射角的度数．图39 图40 图41图42 图43四、光的折射作图20、(1) 一束光线从空气斜射向水面O点时发生了折射现象，请在图45中作出折射光线的大致方向．(2) 完成如图46所示的光路图，画出折射光线的大致方向．(3) 如图47所示，根据光的折射特点，画出光线从玻璃到空气的折射光线．(4) 如图48中，OA′是光线AO的折射光线，请在图中大致画出入射光线BO的折射光线．21、请画出图49中光线从空气中入射到不同形状玻璃砖的完整光路图.22、（1）如图50，空气中有一发光点S，发出的一条射向水中的光线，在水面发生折射后经过点P，请你在如图中大致作出入射光线和折射光线。

八年级物理一光学作图专题二.作图题1 .右图为一辆轿车的俯视示意图。

O 点为司机眼部所在位置，司机在右侧的后视镜AB （看作平面镜）中能看到车 尾c 点。

根据平面镜成像规律画出司机眼睛看到C 点的光路图。

2 .画出图19中入射光线经平面镜反射后的光线.3 .如图乙所示，一束光从空气斜射向水面，入射光线及法线已经画出。

请画出这条入射光线的反射光线和折射 光线（注意角度特点并标出箭头方向）4 .根据平面镜成像特点，在图5中画出物体AB 在平面镜MN 中所成的像.8.OA 为光源S 发出的一条光线SO 经平面镜后的反射光线，请在图8中画出平面镜的位置，并标出入射角和反射 角。

9 .如图9所示，考古人员需要对一口古井进行清理，为了解决照明问题，请你帮他们把太阳光反射到井里，并能 垂直照亮井底。

10 .如图所示，试画出光源S 发出的一条光线经平面镜反射后通过A 点的光路图。

13 .如图13所示是光从水中斜射入空气中时入射光的光路情况，请在图中适当位置画出该入射光线对应的折射光 线，由于光的折射现象，我们洗脸时，看盆内的水深比实际水深要 _ （选填“深”或“浅”）一些。

14 .如图11所示，一束光线垂直射到玻璃砖的一个面.作出这束光线进入玻璃砖内的径迹和从斜面离开玻璃砖后 的大致径迹.要求在斜面处标出法线. 16 .在图乙中画出通过透镜后的折射光线。

17 .如图（乙）所示，SA 、SB 是光源S 发出的两条光线.其中SA 平行于主光轴，SB 过左焦点，请画出这两7.图7中0B 是一条反射光线，ON 为法线。

请在图中画出相应的入射光线。

（乙条光线通过凸透镜后出射光线（注意标出箭头方向）。

18 .自行车的尾部安装一种塑料制成的反光镜，夜间骑车时，在车灯照射下，能把光线按原来方向返回。

反光镜 结构如右图所示，两手面镜相互垂直，当一条光线AB 人射到其中一平面镜，f 77/7777/7（1）作出所有反射光线的光路图。

光学作图专项练习题1.如图所示，请你画出烛焰上A点经平面镜MN所成的像A'。

保留作图痕迹。

2.一束光从空气中垂直射向玻璃砖，请画出这束光进入玻璃砖和离开玻璃砖后的大致光线。

注意标出法线，不考虑光的反射。

3.(2020·山东德州中考)光与平面镜成30°角射在平面镜上，如图所示，请根据光的反射定律画出它的反射光线，并标明反射角的大小。

4.如图所示，水里的光源O发出的一条光线射向水面，在水面处发生反射和折射，反射光线经过P点，折射光线经过A点。

请在图中先通过虚线作图找出水面处的反射点，再作出入射光线、反射光线和折射光线。

5.如图所示，画出小丑帽子顶点S发出的光线经平面镜反射后，进入小丑眼睛的光路图(画出进入其中一只眼睛的光线即可)，保留作图痕迹。

6.自行车尾灯的反光原理如图所示。

请完成反射光路，并标出反射角的大小。

7.如图所示，一束光水平射入潜望镜镜口后，通过潜望镜进入小明的眼睛。

请画出光的传播路径。

8.如图所示，OA'是入射光线AO的折射光线，请在图中画出入射光线BO 的反射光线和该入射光线在水中的折射光线的大致方向。

9.一束光线从空气射入玻璃时，界面MN上的反射光线如图所示，请画出对应的入射光线和大致的折射光线。

10.(2020·山东滨州中考)如图所示，S为发光点，请在图中画出发光点S在平面镜MN中所成像S'的位置，并画出由S点发出，经平面镜反射后通过P点的光线。

11.如图所示，从光源S点发出的一条光线射向平面镜，经平面镜反射后射向墙上的P点处。

请你作出这条入射光线并完成光路图。

12.如图所示，请画出两条光线经过凹透镜后的折射光线。

13.(2020·山东菏泽中考)如图所示，F是透镜两个焦点所在的位置，一条光线平行主光轴射向凸透镜，请作出经凸透镜后的折射光线。

14.“坐井观天，所见甚小”，青蛙在枯井和有水的井中“观天”的范围大小是不同的。

初二物理光学作图练习题光学是物理学中的重要分支，研究光的传播、反射、折射、干涉等现象。

在物理学的学习中，光学作图是一项重要的实践活动，通过绘制光线的路径，可以更好地理解和应用光学原理。

本文将为大家介绍初二物理光学作图练习题。

练习题一：直线传播的光线1. 将一张白纸固定在平面镜上，利用一束平行光照射到平面镜上。

根据光的传播原理，绘制光线的路径图。

请用直线表示光线的传播路径，并标注出入射角、反射角。

2. 假设入射光线的入射角为30°，利用作图工具绘制光线的路径和反射角度。

3. 对比实际光线路径与理论预测的光线路径，分析其是否存在偏差，并思考可能的原因。

练习题二：光的折射1. 将一半透明介质（如玻璃板）放在一张标有直角的纸上，利用一束光垂直入射到玻璃板上。

根据光的折射原理，绘制光线的路径图。

2. 假设入射光线的入射角为45°，折射角为30°，利用作图工具绘制光线的路径和折射角度。

3. 探索不同入射角度对折射光线路径的影响，绘制不同入射角度下的光线路径图。

练习题三：平行光束的折射与反射1. 利用一张平面镜和一块半圆形的透明介质板（如半圆形玻璃板），将平行光束分为折射光和反射光。

请绘制光线的路径图，标注光线的入射角、反射角和折射角。

2. 假设平行光束的入射角为30°，折射角为45°，利用作图工具绘制光线的路径和角度。

3. 分析平行光束的折射和反射特点，试比较折射角和反射角的大小关系，并解释其原因。

练习题四：光的干涉1. 将两个互相平行且距离较近的直线光源照射到一块光屏上（如白纸），观察形成的干涉条纹。

请绘制光线的路径图，并标注出光线的入射角和干涉级次。

2. 假设光源之间的距离为2cm，入射光线的入射角为30°，利用作图工具绘制光线的路径和干涉级次。

3. 对比实际干涉条纹和理论预测的光线路径，分析它们之间存在的差异，并思考可能的原因。

练习题五：双曲面反射1. 将一个聚焦的光源照射到一个凹面镜或凸面镜上，绘制光线的路径图，并标注出光线的入射角和反射角。

八年级上册物理光学作图专题（基础版）1.根据光的反射定律，完成下面左图中的光路图，并标出反射角的大小。

2.如图所示，一束光经平面镜反射后，竖直向下射向井中，请你做出法线并画出平面镜的位置。

3.光线射向半球形玻璃砖，请画出完整的反射和折射光路图。

4.如图是一束光线射到平面镜上的反射光线，请你画出入射光线。

5.点发出一束光射向水面，一部分光经水面反射后射向A点，还有一部分光折射入水中射向B点，请完成反射和折射光路图。

6.如图所示，小明想要利用一块平面镜使此时的太阳光竖直射入井中。

请你通过作图画出反射光线，并标出平面镜的位置。

7.根据“平面镜成像特点”，分别画出图中的像点和光源，并完成光路图。

8.如图所示，L1为入射光线，L2为反射光线。

请在图中画出平面镜的位置。

（请保留作图痕迹。

）9.图中S点是水中鱼所在的位置，S'点是人的眼睛在P处看到的鱼的像的位置。

请完成人眼在P处看到鱼的光路图，并画出该光线在水面发生反射的反射光线。

10.如图，水下射灯发出一束光从水斜射向空气，请画出反射光线和折射光线的大致方向。

11.如图是经过平面镜反射后射向凸透镜的一束光线，请在图中补全经凸透镜折射的光线与射向平面镜的入射光线。

12.如图所示，一束光从空气射向半圆形玻璃砖的圆心，OA是经玻璃砖上表面反射的光，同时有一部分光通过玻璃砖并从其下表面射出，请完成这束光通过玻璃砖的光路图。

13.根据光的反射定律，完成下图中的光路图。

14.将一平面镜斜放在水槽中，有一束光线垂直射入水面，如图所示，请画出这束光线进入水中的折射光线和入射到平面镜后的反射光线。

15.如图，S是发光源，请你依据光的反射定律作出S光经反射后经过A点的光线。

16.请在图中画出物体在平面镜中的像，并画出一条眼睛能看到物体点的像的光路图。

17.光线BF从凸透镜射出后射到位于凸透镜焦点的镜面上，请画出进入凸透镜前的入射光线和经平面镜反射后的反射光线。

18.如图，ABC为一直角三角形玻璃砖的横截面。
