人教版八上物理专题训练（一）光学作图一

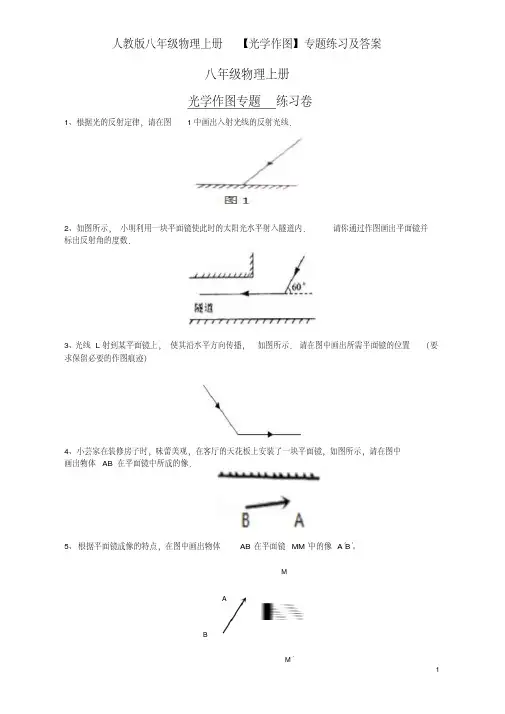

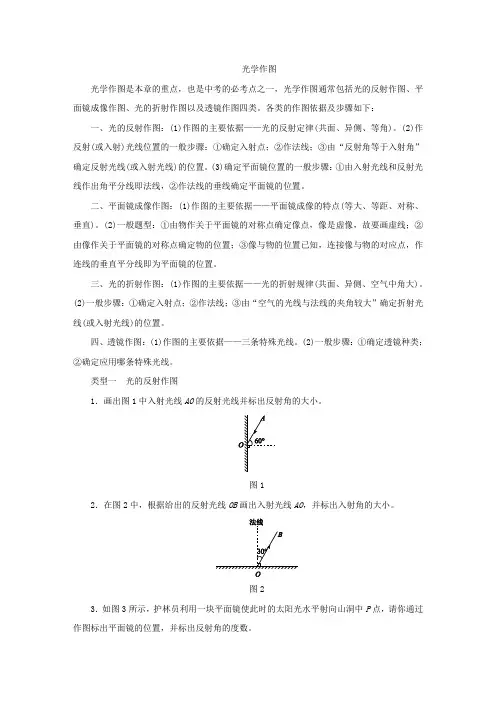

1.如图所示，光射在水面上，在图中画出反射光线。
2.请按照要求画图：在图中，做出入射光线，标出反射角。
3.如图所示，是光线经过平面镜反射后的光路图，请你在图中适当的位置画出平面镜，并标出反射
角的度数。
4.如图所示，两面平面镜互相垂直，一束光线斜射到平面镜上，请在图中完成光路图。
5.自行车尾灯结构如图所示，夜晚当有光照射到尾灯时可起到明显警示作用。试画出图中这两条光
线的反射光线。
6.根据平面镜成像特点，在图中画出物体AB在平面镜MN中所成的像AʹBʹ。
7.根据平面镜的成像特点，请画出像AʹBʹ所对应的物体。
8.AʹOʹ是AO在平面镜中成的像，如图，请画出平面镜的位置。
9.请利用平面镜成像的特点在图中作出从S发出的一条光线经平面镜反射后过A点的光路图。
10.如图所示，请根据平面镜成像特点，在图中画出“眼睛通过玻璃板看到烛焰顶端”的光路图。
11.A点是蜡烛的位置，它在平面镜中的像的位置在B点，如图所示，请画出在S处看到蜡烛在平
面镜中所成像的光路图（保留作图痕迹）。
12.如图是一点光源S发出的光经平面镜反射后的两条反射光线，请根据平面镜成像的特点，在图中
确定点光源S及其像Sʹ的位置，并完成光路图。
13.如图所示，在某房间的天花板上装有平面镜M，S是一灯泡，P为不透明的墙，请画出灯泡发出
的光经平面镜反射后，能够照亮P墙右侧区域的光路图。
14.如图，一束光沿AO方向从空气斜射入水中，在图中画出折射光线的大致方向。（按要求作图）
15.如图所示，OC为折射光线，根据折射光线做出相应的入射光线和反射光线。
16.如图所示，OC为折射光线，根据折射光线做出相应的入射光线和反射光线。
17.图中OAʹ是入射光线AO的折射光线，请在图中画出入射光线BO的折射光线OBʹ的大致位置。
18.如图所示，光源S发出一条光线射向水面，在水面处发生反射和折射，反射光线经过A点。请
画出入射光线、反射光线和折射光线的大致方向。
19.如图所示，S为光源，它发出的一条入射光线射到竖直放置的平面镜上发生反射，进入水中又折
射。请做出S在平面镜中所成的像Sʹ以及该光线在平面镜上的反射光线和进入水中的折射光线的大致方向。
20.如图所示，暗室内有一盛水的水槽，水槽上方一激光束入射到平面镜（图中未画出）上的O点，
光束经平面镜反射后照射到水槽中的B点。请画出平面镜并作出光从O点传播到B点的光路图。
21.如图，一束光线从玻璃砖中垂直玻璃面射入空气中，请画出该光线在空气中的传播路径和方向。
22.如图所示，一束光线垂直射到玻璃砖的一个面。做出这束光线进入玻璃砖内的径迹和从斜面离开
玻璃砖后的大致径迹。要求在斜面处标出法线。
23.如图所示，一束光射向一块玻璃砖，并穿过玻璃砖，画出这束光进入玻璃和离开玻璃后的光线
（注意标出法线）。
24.一束光射向玻璃砖，经过两次折射后恰好经过A、B两点，请在图中画出这束光的大致传播路
径。
25.如图所示，入射光线从半圆形玻璃射向空气，在玻璃与空气的界面同时发生了反射和折射，请分
别画出反射光线和折射光线（大概位置)。
26.如图所示，ABC为直角三棱镜，一束光线沿着与AB平行的方向射到AC面上后，在AC和
BC面上经过两次折射后从BC面射出，请做出这束光线的光路图（不画反射光线）。
27.如图，一束光线从三棱镜的AB边射入，从BC边射出，请画出完整的光路图。
28.潭清疑水浅，安全记心间。如图，A是水池底某点，请作出光线AO的折射光线以及人从岸上看
到A的像Aʹ。
29.岸上的人看水池底部所装的电灯S，光路如图所示。
（1）请用箭头标示四条光线的方向；
（2）在图中标出人看到灯在水中的像Sʹ；（要求：保留作图痕迹）
（3）在图中画出其中一条光线在水面的反射光线。
30.如图所示，在平静的湖边上方有一盏路灯，潜水员在水下E处看到了路灯的像。图中A、B
两点其中一点是路灯的发光点，另一点是路灯的像点。请你区分发光点、像点，在图中画出水下E处的潜水员看到路灯的光路图。
31.插入水中的筷子，在水中的部分看起来向上弯折，如图所示，人眼在C点处看到筷子B点的像
在位置Bʹ点。请画出B点的一条光线经水面折射后过C点的光路图。
32.如图所示，水面上方有一发光点A1，水中另有一发光点A2。人在空气中看到A2在水中的位置
就是A1在水中的像A的位置，请画出：
( 1) A1发出的光经水面反射进入人眼的光路图；
( 2) A2发出的光进入人眼的光路图。
33.将一平面镜斜放在装有水的水槽中，有一束光线垂直射向水面，如图所示，请画出这束光线在水
中行进最后射出水面的光路图。
答案
1. 【答案】
2. 【答案】
3. 【答案】如图所示：
【解析】由光的反射定律可知，反射角等于入射角，所以，先作出反射光线与入射光线夹角的平分线，即为法线，然后再过入射点作法线的垂线即为平面镜；图中反射光线与入射光线垂直，所以反射角等于入射角等于45∘。如图所示：
4. 【答案】
【解析】首先画出法线，入射光线与镜面的夹角是60∘，所以入射角是90∘−60∘=30∘。根据反射角等于入射角做出第一次的反射光线。
做出第二个镜面的法线，由图知，入射角为60∘，根据反射角等于入射角，做出第二次的反射光线。
5. 【答案】
6. 【答案】
【解析】先作出端点A、B关于平面镜的对称点Aʹ、Bʹ，用虚线连接Aʹ、Bʹ即为物体AB的像，如图所示：
7. 【答案】
8. 【答案】
【解析】根据平面镜成像的特点：像与物大小相等、像与物到镜面的距离相等、像与物连线与镜面垂直，即像物关于平面镜对称，利用这一对称性用虚线连接AAʹ或OOʹ，作它们的垂直平分线，
