八年级物理光学作图题汇总

初中物理光学作图专题学校：___________姓名：___________班级：___________考号：___________一、作图题1、如图，两平面镜相互垂直。

请根据光的反射定律，①画出经过平面镜后的两条反射光线，②标出第二次反射后反射角的大小。

2、画出图中光线Q经过平面镜后的反射光线。

3、如图甲所示是检查视力时的情景，人面对平面镜而坐，身后是视力表，请在乙图中画出人眼通过平面镜看到视力表中S点的光路图。

4、小明用平面镜将太阳光反射后竖直射向井底，在图上作出平面镜的位置。

5、2022年10月12日“天宫课堂”第三课航天员刘洋在水球变“懒”实验中，成功演示了紫色水球从“活跃”到“懒惰”的过程：刘洋将一个钢球推入紫色的水球中，钢球没有穿透水球，而是被包裹在水球里，用针筒吹气，在相同外力作用下，水球的振动幅度明显减小，称为水球变懒。

如图甲所示。

请在图乙中完成人眼看到钢球A点像的大致光路，A为钢球上的一点，O为球心。

6、如图所示，小梦到鞋店去买鞋，她站在镜子MN前看自己穿着新鞋的效果。

画出小梦眼睛B点看到新鞋A点在平面镜中所成像的光路图。

7、小明制作了一个能同时看到昆虫背部和腹部的观察箱，如图所示。

请你画出他通过平面镜观察昆虫腹部A点的光路图。

8、小明将装有硬币A的空杯放在弟弟面前，弟弟的眼睛在P点看不到硬币，如图甲。

小明向杯中缓缓注满水，弟弟眼睛在P点看到了硬币在B点，如图乙。

请你在图乙中画出弟弟看到硬币的入射光线、折射光线，并标出折射角r（保留作图痕迹）。

9、如图所示，OA为一条从空气射入水中的反射光线，请作出OA的入射光线和大致的折射光线，并在图中标出入射角的度数。

10、在防溺水教育活动中，老师告诉学生，池塘里水的实际深度比看起来的深度要大，不能贸然下水游泳。

如图为解释这一现象的情景，其中A为水底的物体，A 是岸边儿童看到的A的像。

请你在图中作出过O点的入射光线和折射光线。

11、周末，小明在家看电视时，对着墙按遥控器，发现有时能改变电视机频道。

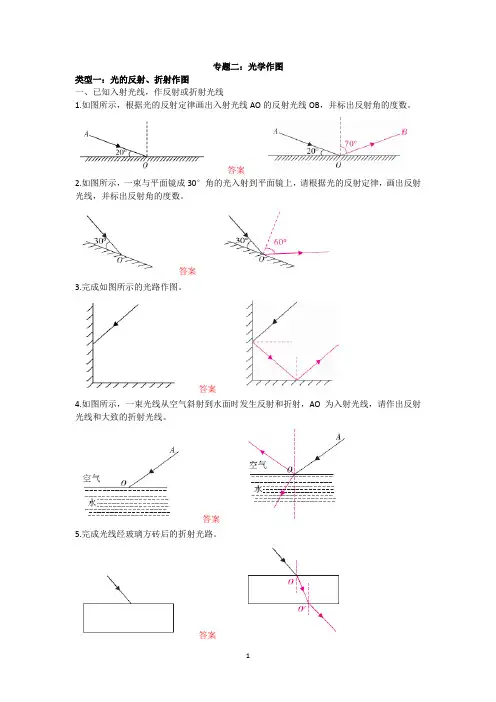

专题二：光学作图类型一：光的反射、折射作图一、已知入射光线，作反射或折射光线1.如图所示，根据光的反射定律画出入射光线AO的反射光线OB，并标出反射角的度数。

答案2.如图所示，一束与平面镜成30°角的光入射到平面镜上，请根据光的反射定律，画出反射光线，并标出反射角的度数。

答案3.完成如图所示的光路作图。

答案4.如图所示，一束光线从空气斜射到水面时发生反射和折射，AO为入射光线，请作出反射光线和大致的折射光线。

答案5.完成光线经玻璃方砖后的折射光路。

答案6.如图所示，光线垂直射入水面，水里有个平面镜，请完成此光路图。

答案二、已知反射或折射光线，作入射光线7.完成如图所示的光路图，并标出入射角的大小。

答案8.如图所示，一束光线在空气和水两种介质的界面上同时发生反射和折射，图中已标出反射光线，请画出折射光线的大致方向和入射光线。

答案9.（2019·深圳）一束光线从空气射入玻璃时，界面MN上的反射光线如图所示，请画出对应的入射光线和大致的折射光线。

答案三、已知入射光线和反射光线，确定镜面位置10.根据光的反射定律确定图中平面镜的位置。

答案11.如图所示，护林员利用一块平面镜使此时的太阳光水平射向山洞中P点，请你通过作图标出平面镜的位置，并标出反射角的度数。

答案类型二：平面镜成像作图12.如图所示，作出物体AB在平面镜中所成的像A′B′。

答案13.如图所示，A′B′是物体AB在平面镜中所成的像，根据平面镜成像的特点在图中画出平面镜。

答案14.（2019·娄底）如图所示，S′为发光点S在平面镜MN中所成的像，请在图中画出发光点S的位置，并画出一条由S点发出，经平面镜反射后通过P点的光线。

答案15.如图所示为发光点S所发出的两条光线经平面镜反射后的光线，请作出发光点S及其像S′的位置。

（保留作图痕迹）答案16.如图所示是平面镜前一个发光点S和它的两条光线，请在图中作出发光点S在平面镜中的像，并作出这两条光线的反射光线。

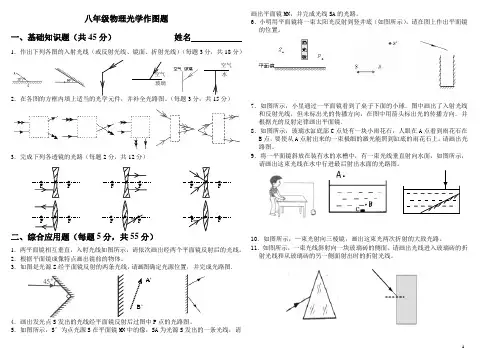

- 1 - 八年级物理光学作图题一、基础知识题（共45分） 姓名1．作出下列各图的入射光线（或反射光线、镜面、折射光线）（每题3分，共18分） 2．在各图的方框内填上适当的光学元件，并补全光路图。

（每题3分，共15分）3．完成下列各透镜的光路（每题2分，共12分）二、综合应用题（每题5分，共55分）1．两平面镜相互垂直，入射光线如图所示，请依次画出经两个平面镜反射后的光线。

2．根据平面镜成像特点画出镜前的物体。

3．如图是光源S 经平面镜反射的两条光线，请 画 图 确定光源位置，并完成光路图．4．画出发光点S 发出的光线经平面镜反射后过图中P 点的光路图。

5．如图所示，S ’为点光源S 在平面镜MN 中的像，SA 为光源S 发出的一条光线，请画出平面镜MN ，并完成光线SA 的光路。

6．小明用平面镜将一束太阳光反射到竖井底（如图所示），请在图上作出平面镜的位置。

7．如图所示，小星通过一平面镜看到了桌子下面的小球．图中画出了入射光线和反射光线，但未标出光的传播方向，在图中用箭头标出光的传播方向．并根据光的反射定律画出平面镜． 8．如图所示，玻璃水缸底部C 点处有一块小雨花石，人眼在A 点看到雨花石在B 点，要使从A 点射出来的一束极细的激光能照到缸底的雨花石上，请画出光路图。

9．将一平面镜斜放在装有水的水槽中，有一束光线垂直射向水面，如图所示，请画出这束光线在水中行进最后射出水面的光路图。

10．如图所示，—束光射向三棱镜，画出这束光两次折射的大致光路。

11．如图所示，一束光线斜射向一块玻璃砖的侧面。

请画出光线进入玻璃砖的折射光线和从玻璃砖的另一侧面射出时的折射光线。

空气 玻璃空气 水 A ’B ’F F F F F F F FF F F F。

图1 图 2图3图4 图5图6 图7图8 第二部分 热点题型突破题型一 作图题一 光学作图题(一)根据光的直线传播作图1.如图1所示，在地面上竖直立一长杆AB ，图中带箭头的线是一条照到地面的太阳光线，请你作出长杆在地面上的影长。

2.如图2所示，某人站在路灯下，请画出此人在地面上形成影子的光路，并标出影子的位置。

(二)根据光的反射定律作图1.根据给定的反射光线，在图3画出由空气斜射到水面的入射光线。

2.画出图4中放置平面镜的位置。

3.如图5所示，一束与水平面成60°角的太阳光，要想把这束光线射到井底，请你通过作图标出平面镜的位置和镜面与水平面所成的夹角。

(三)根据平面镜成像特点作图1.如图6所示，A ′O ′是AO 在平面镜中成的像，请画出平面镜的位置。

2.如图7所示，从光源S 发出的光线经平面镜MN 反射后，经过点A ，请在图中完成光路图。

3.在图4中画出发光点S 发出的光线经平面镜反射后过图中P 点的光路图。

(三)根据光的折射定律作图1.一束光线从空气斜射到平静的水面上，请在图9中画出该入射光线的折射光线大致方向。

图9 图10图15图11图12图16图13图17图142.如图10所示，是光从水中斜射入空气中时，入射光线的光路情况。

请在图中适当位置画出该入射光线对应的折射光线。

3.请在图11中画出光线进入玻璃和穿过玻璃后的光路图。

4.请在图12中画出通过透镜后的折射光线。

5.请在如图13方框中画出合适的透镜。

6.图14所示为眼的成因光路图，请在图中方框内．．．画出可以矫正视力的透镜。

7.点燃的蜡烛通过凸透镜后在光屏上成实像，如图15所示，请画出A、B、C三条光线经凸透镜折射后的折射光线。

8.如图16所示，一束光射向三棱镜，画出这束光两次折射的大致光路9.图17中L为凸透镜，MN为其主光轴，O为光心。

若物体AB经凸透镜成的实像为A′B′,试用作图的方法确定凸透镜的一个焦点F，并在图中标出F的位置。

人教版八年级物理上光学作图专题（4套试题）01专题概述)光现象的作图主要包括利用光的反射规律作图、利用光的折射规律作图和平面镜成像的作图．方法技巧：(1)利用光的反射规律作图：①确定(反)入射点；②根据法线与反射面垂直，作出法线，用虚线表示；③根据反射角等于入射角，画出入射光线或反射光线．(2)关于平面镜成像的作图：①从光点引出两条光线，射到平面镜上；②作两条入射光线的法线；③根据反射定律，反射角等于入射角，作反射光线；④作反射光线的反向延.像与物连线跟镜面垂到；③画出像线，最后确定出折射角大还是入射角大，进而画出对应的光线．02专题训练类型1光的反射作图1．(上海中考)在图中，根据给出的入射光线AO画出反射光线OB，并标出反射角的度数．第1题图第2题图2．(自贡中考)如图所示，小明利用一块平面镜使此时的太阳光水平射入隧道内．请你通过作图画出平面镜并标出反射角的度数．3．潜望镜中两块平面镜平行放置且与水平方向成45°夹角，已知一条沿水平方向的入射光线，作出光在潜望镜中的光路．第3题图第4题图4．小明和小红坐在教室内两个相距不远的座位上，一束阳光照射到教室的一个玻璃窗上，小明说玻璃窗很刺眼，小红却说没感觉到．你认为这种情况可能吗？(请作图说明)类型2平面镜成像作图5．(威海中考)如图所示，A′B′是物体AB在平面镜中所成的像，根据平面镜成像的特点在图中画出平面镜(保留作图痕迹)．第5题图第6题图6．(崇左中考)如图所示，AB、CD是发光点S发出经平面镜反射后的两条光线，请在图中画出光路，确定发光点S的位置和它经平面镜所成的像S′.7．如图所示，O′是O在平面镜中成的像，在图中画出平面镜的位置，并画出线段AB在该平面镜中的像．第7题图第8题图8．(茂名中考)画出图中人眼通过平面镜M看到桌底下球的光路．类型3光的折射作图9．(大连中考)如图所示，一束光从空气斜射到水面上，请画出折射光线．第9题图第10题图10．潭清疑水浅，安全记心间．如图，A是水池底某点，请大致作出光线AO的折射光线以及人从岸上看到A 的像A′.类型4综合提升11．(丹东中考)如图所示，在平静的湖边有一盏路灯标记为S，潜水爱好者在水下E处看到路灯的像为S′.请画出水下E处的人看到路灯S的光路图，并根据平面镜成像特点画出路灯S通过水面所成的像A.第11题图第12题图12．(河南中考)如图所示，在某房间的天花板上装有平面镜M，S为一灯泡，P为不透明的墙．请画出灯泡发出的光经平面镜反射后，能够照亮P墙右侧区域的光路图．13．(锦州中考)如图所示，水面上方有一发光点A1，水中另有一发光点A2.人在空气中看到A2在水中的位置就是A1在水中的像A的位置，请画出：(1)A1发出的光经水面反射进入人眼的光路图；(2)A2发出的光进入人眼的光路图．第13题图第14题图14．(贵阳中考)用如图甲所示的装置探究光的折射规律时，小晖用激光笔将光从空气斜射入水中，他在光屏上记录下如图乙所示的三条光线，为了便于研究，他还需要再画两条线，请你帮他完成．参考答案小专题(二) 光学作图1. 2. 3. 4. 5.6.或7.8.9.10.11.12.13.14.光现象复习专题训练1.下列现象中，由于光的折射形成的是（B）A．小孩在平面镜中的像B．水中的筷子向上翘C．山羊的影子D．白鹭在水中的倒影2.下列图片中的物理现象与所对应的物理知识相符的是（C）A．手影游戏﹣﹣光的色散B．小孔成像﹣﹣光的折射C．照镜子﹣﹣光的反射D．鱼在哪里﹣﹣光沿直线传播3.下列属于光的折射现象的是（B）A．坐井观天，所见甚小B．从鱼缸侧面看鱼，发现鱼会变大C．“猪八戒”照镜子，里外不是人D．漫步在巴河的滨江大道，看到岸边垂柳在水中的倒影4.下列现象中，属于光的折射现象的是（D）A．小孔成像B．晴天看见“白云在水中飘动”C．奇妙的光纤D．近视的同学戴上眼镜后能看清物体了5.太阳光通过树叶间的空隙照射在地面上形成圆形光斑，这是因为光的（A）A．直线传播B．反射C．折射D．色散6.有关光现象，以下说法正确的是（D）A．阳光透过树叶间的缝隙射到地面上，形成的光斑是倒立的虚像B．游泳池注水后，看上去好像变浅了是由于光的反射形成的C．在平静的湖面上可以看到蓝天白云是由于光的折射形成的D．太阳光经过三棱镜后可以产生彩色光带是光的色散现象7.炎热的夏天，树荫下比太阳下要凉快得多，人们总喜欢在树荫下乘凉．树荫的形成是由于（C）A．光的折射B．光的折射C．光的直线传播D．光的色散8.下列事例及现象中，由光的折射产生的是（B）A．小孔成像实验B．海市蜃楼C．在公路上急转弯处安装的“拐弯镜”能帮助司机提前知道弯道前方的情况D．城市里的一些高楼采用玻璃幕墙进行室外装潢，造成一定程度的“光污染”9.下列四种现象中，由光的直线传播形成的是（D）A．大象在水中的倒影B．太阳光经三棱镜后分解成各种色光C．钢勺在水面处“折断”D．墙上的手影10.如图所示的光现象中，可用光的反射原理解释的是（C）A．墙上手影“孔雀”B．水中“折笔”C．湖面“月影”D．树荫下“光斑”11.日晷仪是古代人们可用来计时的一种工具，通过观察直杆在太阳下的影子所在位置可知道时间，如图．日晷仪计时利用了光的（C）A．反射B．折射C．直线传播D．色散12.人站在平面镜前，当他向平面镜走近时，发生的现象是（A ）A．像不变，像到镜面的距离变小B．像不变，像到镜面的距离不变C．像变大，像到镜面的距离变大D．像变大，像到镜面的距离变小13.下列情景中，属于光的折射现象的是（C ）14.把微小放大以利于观察，这是物理学中一种重要的方法．如图是一种显示微小形变的装置．A为激光笔，B、C 是平面镜，P为台面，未放重物时，激光束反射在屏上的光斑为点D，当把重物N放在台面P上时，台面将发生微小形变，以下说法正确的是（C ）A．平面镜B上的入射角变小，光斑向D点的左侧移动B．平面镜B上的入射角变小，光斑向D点的右侧移动C．平面镜B上的入射角变大，光斑向D点的右侧移动D．平面镜B上的入射角变大，光斑向D点的左侧移动15.取一个大烧杯，里面充以烟雾，倒扣在桌上，用手电筒射出一平行光，要使射入杯中的光束发散，应在杯底放置的器材是（C ）A．平板玻璃B．平面镜C．凹透镜D．凸透镜16.如图所示为一倾斜的平面镜，当你走向平面镜时，下列描述符合事实的是（B ）A．镜中的像变大B．通过平面镜观察到的视野变大C．镜中的像将远离你D．像与你的连线与镜面不垂直17.下列有关光现象的说法正确的是（ C ）A．柳树在水中的倒影是光线折射形成的B．黑色物体能够反射黑光C．光线在电影银幕上发生的是漫反射D．影子是光反射形成的18.示的四种情景，属于光的反射现象的是（C）A．叉鱼B．手影C．看到地上的书D．凸透镜使光线会聚19.如图光现象中，由于光的折射而形成的是（ B ）20.示的四种光现象中，由于光的反射形成的是（C）A．手影B．小孔成像C．桥在水中的倒影D．直的花茎“错位”了21.如图所示为小孔成像的现象，其成像的原因是（ D ）A.光的反射B.光的折射C.光的色散D.光的直线传播22.图所示的现象中，属于光的色散现象的是（ D ）23.一束光从水中斜射入空气中时，发生了反射和折射现象．下列光路图能正确表示这一现象的是（ D ）A．B．C．D．24.晚上，小科在教室里通过窗玻璃看到自己的像，而且室内灯光越亮像就越清晰，下列对该像描述正确的是（ C ）A．所成的像是实像B．室外越亮像就越清晰C．像的形成原因是光的反射D．人越靠近窗玻璃像就越大25.如图所示，光在玻璃和空气的界面CD同时发生了反射和折射，以下说法正确的是（ C ）A．入射角为60°，界面右侧是空气B．折射角为45°，界面右侧是玻璃C．入射角为30°，界面左侧是空气D．折射角为45°，界面左侧是玻璃26.在探究树荫下光斑的综合实践活动中，为了研究孔的大小对光斑形状的影响，小华设计了四种开有不同形状孔的卡片甲，并用另一张卡片乙覆盖在甲上，如图所示。

初二物理光学画图题专项60题一．作图题（共60小题）1．人在什么范围内能看到窗外一棵树的全部？请作图说明（请将该范围用阴影标明）。

2．如图所示，人站在路灯下，请画出人在地面上形成影子的范围。

3．如图所示，路灯下站着甲、乙两人，地上留下了他们的影子，通过作图确定路灯S的位置。

4．如图，发光点A发出的光被物体BC阻挡后，在墙壁上留下了物体BC的影，请在图中作出物体BC的影B′C′。

（保留作图痕迹）5．“坐井观天所见甚小”，假设P点为青蛙的眼睛，请画出青蛙看到天空范围的光路图。

6．请在图中作出发光体AB通过小孔在MN上所成的像（画出两条光线和所成的像）。

7．在图中作出发光物体CD经过小孔在半透明纸（相当于光屏）上所成的像及光路。

8．如图所示，画出烛光下杆AB在桌面上的影子范围。

9．画出图中入射光线的反射光线。

10．如图是点光源S发出的一条入射光线和另一条入射光线经平面镜反射后的反射光线，请确定点光源S 的位置并完成光路图。

11．周末，小明在家看电视时，对着墙按遥控器，发现有时能改变电视机频道。

如图所示，MN表示墙壁，A点表示遥控器发出红外线处，B点表示电视机接收信号处。

请画出本次控制电视机的光路。

12．有时，黑板反光会“晃”着部分同学的眼睛。

如图所示，OA为黑板反光时的一条反射光线，请在图中画出OA的入射光线并标出入射角的大小。

13．如图所示，OA是由平面镜射出的反射光线，请在图中作出OA的入射光线。

14．如图，A为暗室中的点光源，B为不透光薄板，B与上方水平放置的平面镜左边缘对齐，请画出B薄板右侧水平地面被光照亮的区域左右边界的光路图（只考虑直接经平面镜到达地面光线）。

15．自行车尾灯可有效避免夜间交通事故的发生，它由多组“直角反射器”组成，其中一组“直角反射器”如图所示，一束光射向平面镜S1，请在图中画出经过S1、S2两个平面镜反射后的光路图。

16．一束激光沿ab方向入射到“角反射器”的平面镜S1上，请在图中画出经平面镜S1、S2反射后的光路。

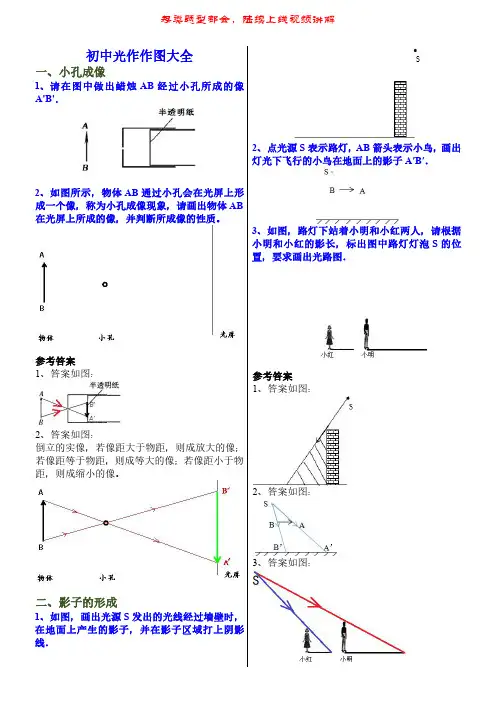

初中光作作图大全一、小孔成像1、请在图中做出蜡烛AB经过小孔所成的像A'B'．2、如图所示，物体AB 通过小孔会在光屏上形成一个像，称为小孔成像现象，请画出物体AB 在光屏上所成的像，并判断所成像的性质。

参考答案1、答案如图：2、答案如图：倒立的实像，若像距大于物距，则成放大的像；若像距等于物距，则成等大的像；若像距小于物距，则成缩小的像。

二、影子的形成1、如图，画出光源S 发出的光线经过墙壁时，在地面上产生的影子，并在影子区域打上阴影2、点光源S 表示路灯，AB 箭头表示小鸟，画出灯光下飞行的小鸟在地面上的影子A′B′．3、如图，路灯下站着小明和小红两人，请根据小明和小红的影长，标出图中路灯灯泡S 的位置，要求画出光路图．参考答案1、答案如图：2、答案如图：3、答案如图：三、光的直线传播其它问题1、室内一盏电灯通过木板隔墙上的两个小洞，透出两条细小光束（如图．请根据这两条光束的方向确定室内电灯的位置（保留作图痕迹）．2、如图为“坐井观天”的示意图，设点E为青蛙的眼睛，请利用光的直线传播知识画出它能看到天空的范围（画出光路示意图）．3、成语“凿壁偷光”，是指西汉匡衡凿穿墙壁引邻家之烛光读书一事（如图所示）.其原理可简化成如图乙所示的模型：S为邻家烛焰，ABCD衡在厚墙壁上凿穿的方形孔洞，请作出邻家蜡烛S 在匡衡家照亮的范围（用阴影线表示），完成相应光路图．参考答案1、答案如图：2、答案如图：3、答案如图：四、光的反射基础1、画出图中入射光线经两面平面镜反射的反射光线，并标出入射角、反射角的大小。

2、在图中，根据给出的入射光线AO画出反射光线OB ，并标出反射角及其度数。

3、在图中，根据给出的反射光线OB画出入射光线AO ，并标出入射角及其度数．4、如图所示，一束太阳光射到竖直的玻璃幕墙上，请作出其反射光线．5、如图所示，一束光线与水平方向成60°角，请你放置一块平面镜使它的传播方向变为水平向右，画出平面镜的位置，并标出反射角的度数。

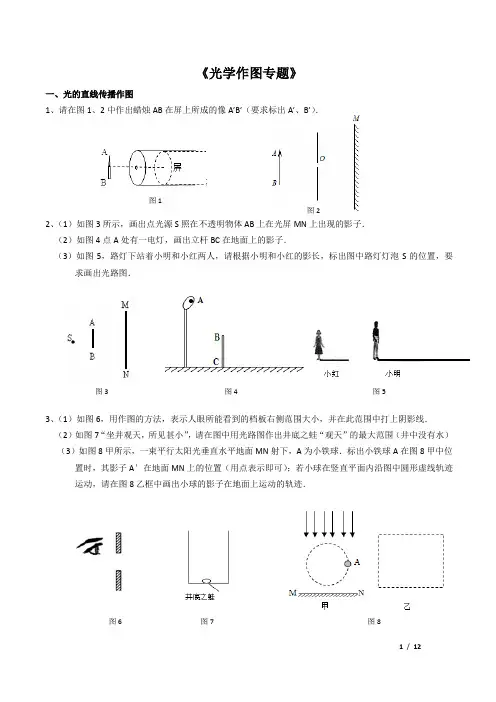

《光学作图专题》一、光的直线传播作图1、请在图1、2中作出蜡烛AB在屏上所成的像A’B’（要求标出A’、B’）．2、（1）如图3所示，画出点光源S照在不透明物体AB上在光屏MN上出现的影子．（2）如图4点A处有一电灯，画出立杆BC在地面上的影子．（3）如图5，路灯下站着小明和小红两人，请根据小明和小红的影长，标出图中路灯灯泡S的位置，要求画出光路图．3、（1）如图6，用作图的方法，表示人眼所能看到的档板右侧范围大小，并在此范围中打上阴影线．（2）如图7“坐井观天，所见甚小”，请在图中用光路图作出井底之蛙“观天”的最大范围（井中没有水）（3）如图8甲所示，一束平行太阳光垂直水平地面MN射下，A为小铁球．标出小铁球A在图8甲中位置时，其影子A′在地面MN上的位置（用点表示即可）；若小球在竖直平面内沿图中圆形虚线轨迹运动，请在图8乙框中画出小球的影子在地面上运动的轨迹．图3 图4 图5图6 图7 图8图1图2二、光的反射作图4、在图9中，根据反射光线OB画出入射光线AO，并标出入射角．5、（1）一束光线射到某平面镜上，使其沿水平方向传播，如图10所示．请在答题卡中画出所需平面镜的位置并标出入射角i和反射角r.（2）如图11所示，小华想利用一块平面镜使此时的太阳光坚直射入井中．请你通过作图标出平面镜的位置，并在图中标出反射角的度数．（3）如图12所示，小聪通过平面镜看到了小猫要偷吃鱼．请你在图中用箭头标出小聪看到小猫偷吃鱼时光的传播方向，并画出平面镜的位置．6、（1）如图13所示，小张喜欢在家中养花，为了使客厅里花盆中的花能茁壮成长，小张想让室外太阳光照射到盆中花上的B处．请你在图中把光路补充完整并画出过A点放置的平面镜．（2）如图14所示，A、B是镜前一点光源S发出的光线经平面镜M反射后的两条反射光线，请在图中利用反射规律标出点光源S和像点S′的位置，并完成反射光路图．图9图10图11图12图13图147、（1）如图15所示，请画出入射光线AO经多次反射后的出反射光线．（2）如图16所示，利用两块平面镜可以制作一个潜望镜．如果一束光水平射入潜望镜镜口，它将经过怎样的路径射出？请画出其光路图．（3）自行车尾灯的结构如图17所示，夜晚，当有光照射到尾灯时可起到明显警示作用．试画出图中这两条光线的反射光线．三、平面镜成像作图8、（1）如图18所示，根据平面镜成像特点，作出物体AB在平面镜MN中的像．（2）根据图19平面镜成像特点，AB像已作出，试作出AB实物图．（3）根据平面镜成像特点，作出图20中ABC的像．（4）A′O′是AO在平面镜中成的像，如图21，请画出平面镜的位置．9、（1）如图22所示，O′是O在平面镜中成的像，请在图中画出平面镜，并根据平面镜成像特点画出物体AB在该平面镜中成的像．（2）如图23，S是一发光点，L是由S发出的其中一条光线，S′是S在平面镜中的像，确定平面镜的位置，并完成光路图．（3）已知点光源A和它发出的两条光线经平面镜反射后的两条反射光线，试在图24中画出此平面镜的位置．图15图16图17A’O’AO 图18图19图20图2110、（1）如图25所示，S点为平面镜前跳棋子的位置，S′点为跳棋子的像的位置，P为人眼的位置，请在图中完成人眼在P点看到两个跳棋子的光路图．（2）如图26所示，A是人眼的位置，S′是人眼睛在平面镜B前看到的烛焰像上的一点．请在图中作出像点S′对应的发光点S，并画出人眼看到像点S′的光路图（画一条入射光线和反射光线即可）．（3）如图27所示，S′为发光点S在平面镜MN中的像，若S发出的一条光线SO经平面镜反射后过P 点，请在图中找出发光点S的位置，并完成光路．11、（1）A、B为某一发光点S发出的光线经平面镜MN反射后的两条反射光线，如图28所示．试作出这两条反射光线的入射光线，并确定发光点的位置．（2）如图29所示，请你画出点光源S发出的两条光线经平面镜反射后的反射光线．（3）如图30所示，平面镜上方有一竖直挡板P，AB和CD是挡板左侧的发光点S经过平面镜反射后的两条反射光线，请在图上作出发光点S．（要求留下作图痕迹）12、（1）如图31所示，S是平面镜前一发光点，A是平面镜前的一点，求作一条从S点发出经平面镜反射后刚好通过A点的光线．（2）画出图32中S发出的光线经平面镜反射后过P点的光路．（3）在图33中作出人看到球的光路图．图25图26图27图28图29图30图31图32图3313、（1）如图34所示，小强在A点通过平面镜可以看到B物体．画出：①B物体在平面镜中的像B′．②小强在A点通过平面镜看到B物体的光路图．（2）如图35所示，竖直方向悬挂一平面镜，PQ为平面镜两端点，平面镜前站立一人，假设人眼处于S 位置，试在右侧光屏上标出人通过平面镜所能观察的范围Q1Q2，并画出光路图．（3）如图36，B为隧道中的一堵墙，墙的左侧有一激光器（图中未画出），它发出一束激光经平面镜MN 反射后恰好经过A点，请根据平面镜成像特点画出一条符合要求的入射光线和反射光线．14、（1）如图37所示小英到鞋店去买鞋，她站在镜子MN前看自己穿着新鞋的效果．画出代表着新鞋的点A在平面镜（2）如图38所示AB是水边的一物体，请作出它由水面形成的像．15、（1）如图39所示，发光点S在平面镜MN中的像为S1，当平面镜转过一定角度后，它的像为S2，请你利用平面镜成像特点，画出转动后平面镜的大致位置．（2）如图40所示，有一平面镜镜面与水平桌面相交成45°夹角，此时一小球沿与水平桌面向平面镜滚去，请在图中画出小球在平面镜中所成像运动的大致路径．图34图35图36图37图3816、车内有一块竖直放置的玻璃板，如图41（甲）所示，车内一乘客通过玻璃板能看到左侧车窗外路旁树的像．如图41（乙）是某时刻乘客的眼睛、玻璃板和左侧树位置的简化图，图中眼睛和树用黑点代表．在图41（乙）中画出此时刻树在玻璃板中的像．17所示），方便同学们日常整理仪容的同时，也能更好地在节电的情况下通过光的反射，对楼道进行照明（光能反射到A点）．画出（1）灯S在镜中的像S′．（2）灯S发出的光经过镜子反射到A点的径迹．（保留作图痕迹）18、试在图43中画出钟表两指针像的位置．19、问题解决题：小明家的厨房如图所示（所给图44为俯视图），由于太暗，小明就找了2块平面镜，并固定在墙上，使从窗户射进的光线照亮煤气灶．请你完成这个光路图，并在图中标出光路中各入射角的度数．图41甲乙图42图43图44四、光的折射作图20、(1) 一束光线从空气斜射向水面O点时发生了折射现象，请在图45中作出折射光线的大致方向．(2) 完成如图46所示的光路图，画出折射光线的大致方向．(3) 如图47所示，根据光的折射特点，画出光线从玻璃到空气的折射光线．(4) 如图48中，OA′是光线AO的折射光线，请在图中大致画出入射光线BO的折射光线．21、请画出图49中光线从空气中入射到不同形状玻璃砖的完整光路图.22、（1）如图50，空气中有一发光点S，发出的一条射向水中的光线，在水面发生折射后经过点P，请你在如图中大致作出入射光线和折射光线。

八年级物理《光现象》作图专项训练（全国通用后附答案）一、光的直线传播1、《墨经》有小孔成像的记录，物体的投影之所以会出现倒像，是因为光线沿直线传播，在针孔处，不同方向射来的光束互相交叉而形成倒影。

图甲是小王同学做小孔成像实验的情景，在图乙中大致画出烛焰AB（烛焰可以抽象为带箭头的线段）通过纸杯的小孔在黑塑料膜虚线上所成的像A B''，并标明两条光线的传播方向。

2、如图，路灯下站着小明和小华两人，地上留下了他们的影子，通过作图确定路灯灯泡S的位置。

3、如图，小明站在路灯下，请画出小明在地面上形成影子的光路，并用线段AB标出影子的范围。

二、光的反射4、一束光照射到平面镜上，如图所示。

请在图中画出反射光线并标出反射角的度数。

5、自行车尾灯的反光原理如图所示.请完成反射光路，并标出反射角度数.6、太阳光经书本反射后进入我们眼睛的光路如图所示，请画出入射光路图。

三、平面镜成像7、如图，请利用光的反射原理画出A点的像A'。

8、根据平面镜成像特点，在图中画出物体AB在平面镜中所成的像A B''。

9、为打造“蓝天碧水”“宜居宜业”的城市环境，聊城市连续两年推出“公交惠民”活动，受到了水城百姓的广泛赞誉。

为确保乘客上下车安全，公交车内在驾驶座位右前方设置有一个后视镜（如图甲），通过后视镜司机可观察到车内乘客的具体情况。

请在图乙中画出A处司机看到B处乘客的光路图。

10、友友的玩具不小心掉进水平管道中去了，由于没有手电筒，看不清楚玩具的位置。

姐姐拿出一块平面镜帮助他找到了玩具，请在图中画出平面镜的位置。

11、如图所示，小明在A处，左侧墙壁上挂一面镜子，小明通过镜子可以看到窗户外的景色，请画出小明通过镜子能看到的窗户外的区域.四、光的折射12、如图所示，一束光从空气斜射向水面，请画出反射光线、折射光线并标出反射角度数。

13、作出图中的折射光线。

14、小聪同学在鱼池边欣赏鱼儿在水中游来游去，常言道“眼见为实”，在这里却是“眼见为虚”。

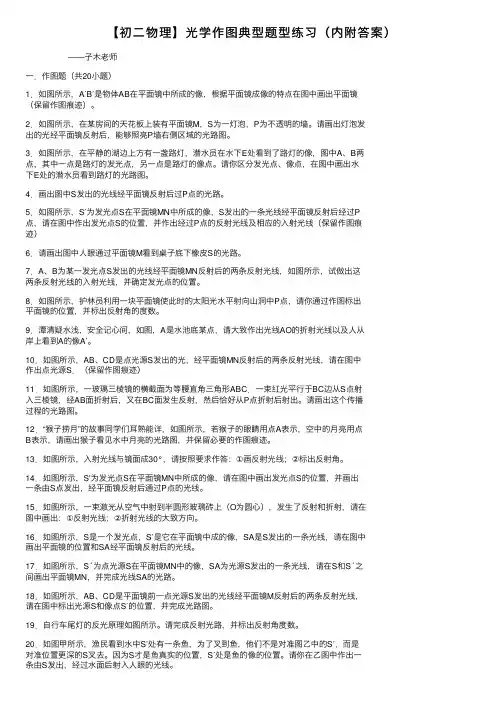

【初⼆物理】光学作图典型题型练习（内附答案） ——⼦⽊⽼师⼀．作图题（共20⼩题）1．如图所⽰，A′B′是物体AB在平⾯镜中所成的像，根据平⾯镜成像的特点在图中画出平⾯镜（保留作图痕迹）。

2．如图所⽰，在某房间的天花板上装有平⾯镜M，S为⼀灯泡，P为不透明的墙。

请画出灯泡发出的光经平⾯镜反射后，能够照亮P墙右侧区域的光路图。

3．如图所⽰，在平静的湖边上⽅有⼀盏路灯，潜⽔员在⽔下E处看到了路灯的像，图中A、B两点，其中⼀点是路灯的发光点，另⼀点是路灯的像点。

请你区分发光点、像点，在图中画出⽔下E处的潜⽔员看到路灯的光路图。

4．画出图中S发出的光线经平⾯镜反射后过P点的光路。

5．如图所⽰，S′为发光点S在平⾯镜MN中所成的像，S发出的⼀条光线经平⾯镜反射后经过P点，请在图中作出发光点S的位置，并作出经过P点的反射光线及相应的⼊射光线（保留作图痕迹）6．请画出图中⼈眼通过平⾯镜M看到桌⼦底下橡⽪S的光路。

7．A、B为某⼀发光点S发出的光线经平⾯镜MN反射后的两条反射光线，如图所⽰，试做出这两条反射光线的⼊射光线，并确定发光点的位置。

8．如图所⽰，护林员利⽤⼀块平⾯镜使此时的太阳光⽔平射向⼭洞中P点，请你通过作图标出平⾯镜的位置，并标出反射⾓的度数。

9．潭清疑⽔浅，安全记⼼间，如图，A是⽔池底某点，请⼤致作出光线AO的折射光线以及⼈从岸上看到A的像A′。

10．如图所⽰，AB、CD是点光源S发出的光，经平⾯镜MN反射后的两条反射光线，请在图中作出点光源S．（保留作图痕迹）11．如图所⽰，⼀玻璃三棱镜的横截⾯为等腰直⾓三⾓形ABC．⼀束红光平⾏于BC边从S点射⼊三棱镜，经AB⾯折射后，⼜在BC⾯发⽣反射，然后恰好从P点折射后射出。

请画出这个传播过程的光路图。

12．“猴⼦捞⽉”的故事同学们⽿熟能详，如图所⽰，若猴⼦的眼睛⽤点A表⽰，空中的⽉亮⽤点B表⽰，请画出猴⼦看见⽔中⽉亮的光路图，并保留必要的作图痕迹。

13．如图所⽰，⼊射光线与镜⾯成30°，请按照要求作答：①画反射光线；②标出反射⾓。

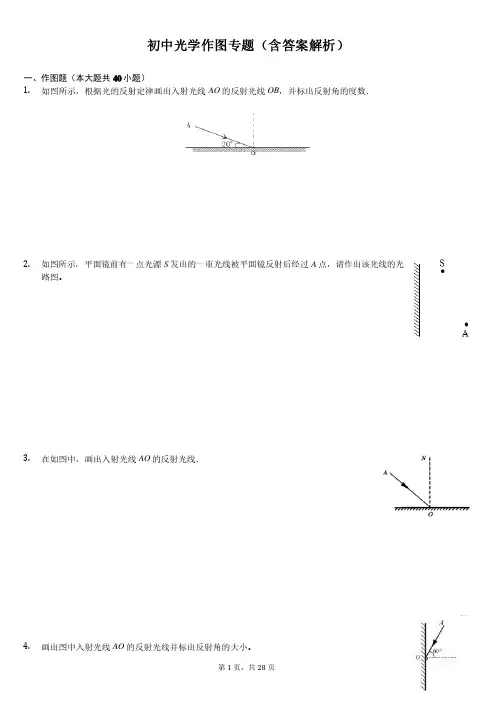

初中光学作图专题（含答案解析）一、作图题（本大题共40小题）1.如图所示，根据光的反射定律画出入射光线AO的反射光线OB，并标出反射角的度数．2.如图所示，平面镜前有一点光源S发出的一束光线被平面镜反射后经过A点，请作出该光线的光路图。

3.在如图中，画出入射光线AO的反射光线．4.画出图中入射光线AO的反射光线并标出反射角的大小。

第1页，共28页5.按要求作图：按要求作图： 画出图1中入射光线AO的反射光线，并标出反射角大小．的反射光线，并标出反射角大小． 根据平面镜成像特点，作出图2中物体在平面镜中所成的像．中物体在平面镜中所成的像．6.如图所示，平面镜前一个发光点S和它的两条光线，请在图中作出S在平面镜中的像，并作出这两条光线的反射光线．光线的反射光线．7.完成如图的光路图：请用铅笔、直尺完成如图的光路图： 请用铅笔、直尺8.图中AO是一条与平面镜成 的光线，请在图中画出反射光线并标出反射角度数．的光线，请在图中画出反射光线并标出反射角度数．9.如图所示，请在图中作出AB的像的像 ．10.如图所示，平面镜上方有一竖直挡板P，在AB和CD之间的区域内可以看见挡板左侧如图所示，平面镜上方有一竖直挡板在图中找出挡板左侧这个发光点的位置． 的一个发光点S在平面镜中的像在平面镜中的像 在图中找出挡板左侧这个发光点的位置．11. 光与平面镜成 角射在平面镜上，如图1所示，请根据光的反射定律画出它的反射光线，并标明反射角的大小．小． 画出图2物体AB 在平面镜M 中所成的像．中所成的像．12. 在图中作出物体AB 在平面镜中所成的虚像在平面镜中所成的虚像 ．13. 如下图所示，发光点S 在平面镜中成的像为在平面镜中成的像为 ，发出的某一条光线经过平面镜反射后经过点 请你用平面镜成像特点找到像请你用平面镜成像特点找到像 ，并做出经过A 点的反射光线的完整光路图整光路图 保留作图痕迹保留作图痕迹14.画出图中S发出的光线经平面镜反射后过P点的光路．点的光路．15. 画出图1中入射光线AO经平面镜反射后的光线；经平面镜反射后的光线； 在图2中，根据平面镜成像特点，画出物体MN的像的像 ．16.如图所示为发光点S所发出的两条光线经平面镜反射后的光线，请作出发光点S及其像的位置 保及其像 的位置留作图痕迹留作图痕迹17.完成光线经玻璃方砖后的光路．完成光线经玻璃方砖后的光路．18.如图所示，一束光从空气斜射到水面上，请画出折射光线．如图所示，一束光从空气斜射到水面上，请画出折射光线．19.如图所示，一束光从空气斜射到三棱镜上，请画出三棱镜内的折射光线大致方向 ．如图所示，一束光从空气斜射到三棱镜上，请画出三棱镜内的折射光线 大致方向20.如图所示，一束光从水中斜射向空气，入射光线已画出如图所示，一束光从水中斜射向空气，入射光线已画出 请做出这条入射光线的折射光线．请做出这条入射光线的折射光线．21.如图，是在探究凸透镜成像规律实验时，光屏上所得到的像的位置 请你在图中画出其所对应的物体AB的如图， 是在探究凸透镜成像规律实验时，光屏上所得到的像的位置大致位置．大致位置．22. 一束光从空气射向水面，请在图 中画出反射光线的方向及折射光线的大致方向．中画出反射光线的方向及折射光线的大致方向． 请在图 中画出两束光线经过凸透镜折射后的大致传播方向．中画出两束光线经过凸透镜折射后的大致传播方向．23. 一束白光射向三棱镜，它经三棱镜后在光屏上会得到彩色光带，请在如图中画出红光和紫光通过三棱镜后的光路图光通过三棱镜后的光路图 并标注在光屏上．并标注在光屏上．24. 一束白光斜射入三棱镜后会分解成七种色光，如图所示一束白光斜射入三棱镜后会分解成七种色光，如图所示 图中画出了在三棱镜中七色光的大致传播路径，最上方的是红光，最下方的是紫光的大致传播路径，最上方的是红光，最下方的是紫光 ，请您根据所学的光知识大致画出绿光的折射光线．出绿光的折射光线．25.如图所示，完成下面的光路图．如图所示，完成下面的光路图．26.请画出如图光线经过透镜的光路图．请画出如图光线经过透镜的光路图．27.如图所示，请画出由烛焰S点发出的光经过凸透镜折射后的两条折射光线，并确定发光点S的像点的位置。

光学作图（附答案）光学作图类型主要包括光的反射作图、平面镜成像作图、光的折射作图.方法技巧：（1）光的反射现象中，任知入射光线、反射光线和反射面三个要素中的两个，就可以利用光的反射规律画出第三个要素；（2）平面镜成像作图：方法是根据平面镜成像规律，即物像关于平面镜对称，反射光线的反向延长线过像点等知识作图；（3）在光的折射作图中，判断是折射角大还是入射角大的方法：光速大的介质所在光线与法线夹角大；（4）作图时要注意线的虚实，箭头的方向.反向延长线、作对称的垂线和法线都要用虚线，箭头的方向是指向被观察者的眼睛.02专题训练］J类型1光的反射作图1.（汕尾中考）在图中画出反射光线并标出反射角.................Z/Z/Z///////O2.（徐州中考）如图所示，一束太阳光射到竖直的玻璃幕墙上，请作出其反射光线.3.潜望镜中两块平面镜平行放置与水平方向成45°夹角，已知一条沿水平方向的入射光线，作出光在潜望镜中的光路.4.A、B为某一发光点S发出的光线经平面镜MN反射后的两条反射光线，如图所示，试作出这两条反射光线的入射光线，并确定发光点的位置.M N类型2平面镜成像作图5.根据平面镜成像特点，在图中画出烛焰上A点在平面镜中所成的像A’ .&nu6.（遵义中考）小芸家在装修房子时，为了美观，在客厅的天花板上安装了一块平面镜，如图所示，请在图中画出物体AB在平面镜中所成的像.7.如图所示，。

是O在平面镜―窑画出平面镜的位置，并画出线段AB在该平面镜中的像.8.如图所示，发光点S发出的某光线经平面镜反射后，反射光线恰好经过A点，请在图中画出这条光线.•s•A类型3光的折射作图9.（泰安中考）如图，请作出AB入射光线由空气斜射入水中后折射光线的大致方向./空气10.（丹东中考）如图所示，在平静的湖边有一盏路灯标记为S,潜水爱好者在水下E 处看到路灯的像为S’.请画出水下E处的人看到路灯S的光路图，并根据平面镜成像特点画出路灯S通过水面所成的像A• S'• s空气水11.（茂名中考）如图为一等腰直角三棱镜，一束光垂直AB边入射，从AC边射出三棱镜，请画出光线经过三棱镜的光路图.射光线和该反射光线射出水面后的折射光线的大致方向.u 空气d .. ........... … …13.（黄冈中考）小宇的妈妈喜欢在家中养花，为了使客厅里花盆中的花能茁壮成长，小宇想让室外太阳光照射到盆中花上的B处，如图.请你在图中把光路补充完整并过A点画出放置的平面镜.14 .（大庆中考）如图所示，竖直方向悬挂一平面镜，尸。

1光学作图专题训练1一、光的直线传播1、小华同学根据课本中的“试一试”用易拉罐做小孔成像实验：请在图中作出蜡烛AB 的像A 1B 1。

2、如图所示，Ｓ是一个发光的小电灯，Ｐ、Ｑ是不透光的挡板，试作出在挡板右侧能被照亮的范围。

3、室内一盏电灯通过木板隔墙上的两个小洞，透出两条细小光束。

请根据这两条光束的方向确定室内电灯的位置。

（保留作图痕迹） 二、平面镜成像4、在图中作出物体在平面镜中的像。

5、如图，有一三角形物体ABC ，请作出其在平面镜中的像。

6、如图所示，光线A 、B 为光源S 发出的两条光线经平面镜反射后的反射光线，请在图中作出平面镜并完成光路图。

7、如图所示，B 为一个发光点，A 为平面镜前的某一点，试画出由B 发出的光线被平面镜反射后，经过A 点的光路图。

8、如图所示的a ，b 是经平面镜反射后的反射光线，根据平面镜成像特点，画出对应的入射光线．9、如图所示，S ´是点光源S 在平面镜中的像，E 是眼睛的位置，画出从S 发出经平面镜反射后过E 点的反射光线。

10、如图所示，S 是一个发光点，S ’是它在平面镜中成的像，SA 是S 发出的一条光线，请在图中画出平面镜的位置和SA 经平面镜反射后的光线。

11、如图所示，在练功房里，小红同学利用平面镜来帮助矫正舞姿，画出她的脚上的B 点的光线经过平面镜后进入人眼A 点的光路图。

12、平面镜前有一个发光点S ，1S 是S 在镜中成的像，当平面镜转动一个角度后，像的位置为2S ，试作出平面镜的位置。

三、光的反射定律13、在图中画出入射光线AO 的反射光线OB ，并标出反射角的大小第1题 第2题 第3题 第4题 第5题 第6题 第7题 第8题 第9题第10题 第11题 第12题2S 1S B A · ·S ´· S E214、如图所示，两条光线是由同一光源S 发出经平面镜反射后形成的，请根据光的反射定律确定光源S 的位置并完成光路图．15、图中光线经平面镜反射后改变了方向，请画出平面镜的位置，标出法线和入射角。

《光学作图专题》一、光的直线传播作图1、请在图1、2中作出蜡烛AB在屏上所成的像A’B’（要求标出A’、B’）．2、（1）如图3所示，画出点光源S照在不透明物体AB上在光屏MN上出现的影子．（2）如图4点A处有一电灯，画出立杆BC在地面上的影子．（3）如图5，路灯下站着小明和小红两人，请根据小明和小红的影长，标出图中路灯灯泡S的位置，要求画出光路图．3、（1）如图6，用作图的方法，表示人眼所能看到的档板右侧范围大小，并在此范围中打上阴影线．（2）如图7“坐井观天，所见甚小”，请在图中用光路图作出井底之蛙“观天”的最大范围（井中没有水）（3）如图8甲所示，一束平行太阳光垂直水平地面MN射下，A为小铁球．标出小铁球A在图8甲中位置时，其影子A′在地面MN上的位置（用点表示即可）；若小球在竖直平面内沿图中圆形虚线轨迹运动，请在图8乙框中画出小球的影子在地面上运动的轨迹．图3 图4 图5图1图2二、光的反射作图4、在图9中，根据反射光线OB画出入射光线AO，并标出入射角．5、（1）一束光线射到某平面镜上，使其沿水平方向传播，如图10所示．请在答题卡中画出所需平面镜的位置并标出入射角i和反射角r.（2）如图11所示，小华想利用一块平面镜使此时的太阳光坚直射入井中．请你通过作图标出平面镜的位置，并在图中标出反射角的度数．（3）如图12所示，小聪通过平面镜看到了小猫要偷吃鱼．请你在图中用箭头标出小聪看到小猫偷吃鱼时光的传播方向，并画出平面镜的位置．6、（1）如图13所示，小张喜欢在家中养花，为了使客厅里花盆中的花能茁壮成长，小张想让室外太阳光照射到盆中花上的B处．请你在图中把光路补充完整并画出过A点放置的平面镜．（2）如图14所示，A、B是镜前一点光源S发出的光线经平面镜M反射后的两条反射光线，请在图中利用反射规律标出点光源S和像点S′的位置，并完成反射光路图．图9图10图11图12图13图147、（1）如图15所示，请画出入射光线AO经多次反射后的出反射光线．（2）如图16所示，利用两块平面镜可以制作一个潜望镜．如果一束光水平射入潜望镜镜口，它将经过怎样的路径射出？请画出其光路图．（3）自行车尾灯的结构如图17所示，夜晚，当有光照射到尾灯时可起到明显警示作用．试画出图中这两条光线的反射光线．三、平面镜成像作图8、（1）如图18所示，根据平面镜成像特点，作出物体AB在平面镜MN中的像．（2）根据图19平面镜成像特点，AB像已作出，试作出AB实物图．（3）根据平面镜成像特点，作出图20中ABC的像．（4）A′O′是AO在平面镜中成的像，如图21，请画出平面镜的位置．9、（1）如图22所示，O′是O在平面镜中成的像，请在图中画出平面镜，并根据平面镜成像特点画出物体AB在该平面镜中成的像．（2）如图23，S是一发光点，L是由S发出的其中一条光线，S′是S在平面镜中的像，确定平面镜的位置，并完成光路图．（3）已知点光源A和它发出的两条光线经平面镜反射后的两条反射光线，试在图24中画出此平面镜的位置．图15图16图17O’O 图18图19图20图2110、（1）如图25所示，S点为平面镜前跳棋子的位置，S′点为跳棋子的像的位置，P为人眼的位置，请在图中完成人眼在P点看到两个跳棋子的光路图．（2）如图26所示，A是人眼的位置，S′是人眼睛在平面镜B前看到的烛焰像上的一点．请在图中作出像点S′对应的发光点S，并画出人眼看到像点S′的光路图（画一条入射光线和反射光线即可）．（3）如图27所示，S′为发光点S在平面镜MN中的像，若S发出的一条光线SO经平面镜反射后过P 点，请在图中找出发光点S的位置，并完成光路．11、（1）A、B为某一发光点S发出的光线经平面镜MN反射后的两条反射光线，如图28所示．试作出这两条反射光线的入射光线，并确定发光点的位置．（2）如图29所示，请你画出点光源S发出的两条光线经平面镜反射后的反射光线．（3）如图30所示，平面镜上方有一竖直挡板P，AB和CD是挡板左侧的发光点S经过平面镜反射后的两条反射光线，请在图上作出发光点S．（要求留下作图痕迹）12、（1）如图31所示，S是平面镜前一发光点，A是平面镜前的一点，求作一条从S点发出经平面镜反射后刚好通过A点的光线．（2）画出图32中S发出的光线经平面镜反射后过P点的光路．（3）在图33中作出人看到球的光路图．图22图23图24图25图26图27图28图29图3013、（1）如图34所示，小强在A点通过平面镜可以看到B物体．画出：①B物体在平面镜中的像B′．②小强在A点通过平面镜看到B物体的光路图．（2）如图35所示，竖直方向悬挂一平面镜，PQ为平面镜两端点，平面镜前站立一人，假设人眼处于S 位置，试在右侧光屏上标出人通过平面镜所能观察的范围Q1Q2，并画出光路图．（3）如图36，B为隧道中的一堵墙，墙的左侧有一激光器（图中未画出），它发出一束激光经平面镜MN反射后恰好经过A点，请根据平面镜成像特点画出一条符合要求的入射光线和反射光线．14、（1）如图37所示小英到鞋店去买鞋，她站在镜子MN前看自己穿着新鞋的效果．画出代表着新鞋的点A在平面镜（2）如图38所示AB是水边的一物体，请作出它由水面形成的像．15、（1）如图39所示，发光点S在平面镜MN中的像为S1，当平面镜转过一定角度后，它的像为S2，请你利用平面镜成像特点，画出转动后平面镜的大致位置．（2）如图40所示，有一平面镜镜面与水平桌面相交成45°夹角，此时一小球沿与水平桌面向平面镜滚去，请在图中画出小球在平面镜中所成像运动的大致路径．图31图32图33图34图35图36图37图3816、车内有一块竖直放置的玻璃板，如图41（甲）所示，车内一乘客通过玻璃板能看到左侧车窗外路旁树的像．如图41（乙）是某时刻乘客的眼睛、玻璃板和左侧树位置的简化图，图中眼睛和树用黑点代表．在图41（乙）中画出此时刻树在玻璃板中的像．17所示），方便同学们日常整理仪容的同时，也能更好地在节电的情况下通过光的反射，对楼道进行照明（光能反射到A 点）．画出（1）灯S 在镜中的像S ′．（2）灯S 发出的光经过镜子反射到A 点的径迹．（保留作图痕迹）18、试在图43中画出钟表两指针像的位置．19、问题解决题：小明家的厨房如图所示（所给图44为俯视图），由于太暗，小明就找了2块平面镜，并固定在墙上，使从窗户射进的光线照亮煤气灶．请你完成这个光路图，并在图中标出光路中各入射角的度数．图39 图40 图41图42 图43四、光的折射作图20、(1) 一束光线从空气斜射向水面O点时发生了折射现象，请在图45中作出折射光线的大致方向．(2) 完成如图46所示的光路图，画出折射光线的大致方向．(3) 如图47所示，根据光的折射特点，画出光线从玻璃到空气的折射光线．(4) 如图48中，OA′是光线AO的折射光线，请在图中大致画出入射光线BO的折射光线．21、请画出图49中光线从空气中入射到不同形状玻璃砖的完整光路图.22、（1）如图50，空气中有一发光点S，发出的一条射向水中的光线，在水面发生折射后经过点P，请你在如图中大致作出入射光线和折射光线。

八年级物理一光学作图专题二.作图题1 .右图为一辆轿车的俯视示意图。

O 点为司机眼部所在位置，司机在右侧的后视镜AB （看作平面镜）中能看到车 尾c 点。

根据平面镜成像规律画出司机眼睛看到C 点的光路图。

2 .画出图19中入射光线经平面镜反射后的光线.3 .如图乙所示，一束光从空气斜射向水面，入射光线及法线已经画出。

请画出这条入射光线的反射光线和折射 光线（注意角度特点并标出箭头方向）4 .根据平面镜成像特点，在图5中画出物体AB 在平面镜MN 中所成的像.8.OA 为光源S 发出的一条光线SO 经平面镜后的反射光线，请在图8中画出平面镜的位置，并标出入射角和反射 角。

9 .如图9所示，考古人员需要对一口古井进行清理，为了解决照明问题，请你帮他们把太阳光反射到井里，并能 垂直照亮井底。

10 .如图所示，试画出光源S 发出的一条光线经平面镜反射后通过A 点的光路图。

13 .如图13所示是光从水中斜射入空气中时入射光的光路情况，请在图中适当位置画出该入射光线对应的折射光 线，由于光的折射现象，我们洗脸时，看盆内的水深比实际水深要 _ （选填“深”或“浅”）一些。

14 .如图11所示，一束光线垂直射到玻璃砖的一个面.作出这束光线进入玻璃砖内的径迹和从斜面离开玻璃砖后 的大致径迹.要求在斜面处标出法线. 16 .在图乙中画出通过透镜后的折射光线。

17 .如图（乙）所示，SA 、SB 是光源S 发出的两条光线.其中SA 平行于主光轴，SB 过左焦点，请画出这两7.图7中0B 是一条反射光线，ON 为法线。

请在图中画出相应的入射光线。

（乙条光线通过凸透镜后出射光线（注意标出箭头方向）。

18 .自行车的尾部安装一种塑料制成的反光镜，夜间骑车时，在车灯照射下，能把光线按原来方向返回。

反光镜 结构如右图所示，两手面镜相互垂直，当一条光线AB 人射到其中一平面镜，f 77/7777/7（1）作出所有反射光线的光路图。

光学作图练习班级: 姓名:1．完成下列关于透镜的光路：2．发光点S 发出一束光投射到水面上，其中一条光线反射后经过A 点，请作出入射光线、反射光线和大致的折射光线 3．处于主光轴上的物体AB 经凸透镜后在光屏上成的像A'B'，请你根据图中所给的条件画出凸透镜，并确定焦点F 的位置.4．画出下列各图中光线经过玻璃砖的光路5、下列两透镜组合中都有一个焦距是重合的，请画出经过两透镜的光路6、在图中的虚线框内填入适当类型的透镜，并完成光路图。

作图题1．作出下列各图的入射光线（或反射光线、镜面），并标出第1、2图的入射角、反射角。

2．作出下列各图的入射光线（或折射光线），并标出第1、2图的入射角、折射角。

3．如图1所示S 为发光点，MN 为平面镜，请画出由S 点发出并经平面镜反射后通过Ａ点的光线。

4．根据平面镜成像的特点，在图2中作出物体AB 在平面镜MN 中的像(要求保留作图痕迹)。

5．在图3、图4中完成光路。

F FF F F F F F F F 2f 2fFFFFFFFFFFASA ‘B‘B AAFFFFFF图1（图1）FF（图2）空气 水空气 水玻璃砖FF（图3）空气 玻璃1. 完成右图中的光路图．2. 请画出右图中两条平行光线通过凸透镜后的折射线．3. 图中，S'是发光点S经凸透镜折射后所成的像，画出入射光线经透镜折射后的折射光线，并确定透镜的焦点．4. 点燃的蜡烛放在凸透镜的左旁主轴上如图所示的位置，试就像的大小、虚实、倒正几方面把烛焰的像大略地画在图上．5. 在下面各图中填入适当的透镜：6. 在图中，画出光线通过透镜后的折射光线．7. 在图中，根据光线通过透镜前后光路，在方框中画出适当的透镜．8. 如图所示，A、B为射向凸透镜的两条光线，画出通过凸透镜后的折射光线．9. 一束平行于主光轴的光分别射在如图所示的两透镜上，试分别画出这束光通过两透镜发生折射后的光线．10. 完成下面各自的光路．11. 根据光路，在下列方框中各填上一个光学器件的名称．12. 如右图所示，画出了光通过透镜后的折射光线，请在图上画出入射光线．13. 在图中已画出了通过透镜后的折射光线方向，试画出相应的入射光线．ABABSM N MAN A B CB AC 1.（1）作出图中点光源S 发出的光被平面镜MN 反射后能照亮镜前多大范围。

光学作图专项练习题1.如图所示，请你画出烛焰上A点经平面镜MN所成的像A'。

保留作图痕迹。

2.一束光从空气中垂直射向玻璃砖，请画出这束光进入玻璃砖和离开玻璃砖后的大致光线。

注意标出法线，不考虑光的反射。

3.(2020·山东德州中考)光与平面镜成30°角射在平面镜上，如图所示，请根据光的反射定律画出它的反射光线，并标明反射角的大小。

4.如图所示，水里的光源O发出的一条光线射向水面，在水面处发生反射和折射，反射光线经过P点，折射光线经过A点。

请在图中先通过虚线作图找出水面处的反射点，再作出入射光线、反射光线和折射光线。

5.如图所示，画出小丑帽子顶点S发出的光线经平面镜反射后，进入小丑眼睛的光路图(画出进入其中一只眼睛的光线即可)，保留作图痕迹。

6.自行车尾灯的反光原理如图所示。

请完成反射光路，并标出反射角的大小。

7.如图所示，一束光水平射入潜望镜镜口后，通过潜望镜进入小明的眼睛。

请画出光的传播路径。

8.如图所示，OA'是入射光线AO的折射光线，请在图中画出入射光线BO 的反射光线和该入射光线在水中的折射光线的大致方向。

9.一束光线从空气射入玻璃时，界面MN上的反射光线如图所示，请画出对应的入射光线和大致的折射光线。

10.(2020·山东滨州中考)如图所示，S为发光点，请在图中画出发光点S在平面镜MN中所成像S'的位置，并画出由S点发出，经平面镜反射后通过P点的光线。

11.如图所示，从光源S点发出的一条光线射向平面镜，经平面镜反射后射向墙上的P点处。

请你作出这条入射光线并完成光路图。

12.如图所示，请画出两条光线经过凹透镜后的折射光线。

13.(2020·山东菏泽中考)如图所示，F是透镜两个焦点所在的位置，一条光线平行主光轴射向凸透镜，请作出经凸透镜后的折射光线。

14.“坐井观天，所见甚小”，青蛙在枯井和有水的井中“观天”的范围大小是不同的。

八年级上册物理光学作图专题（基础版）1.根据光的反射定律，完成下面左图中的光路图，并标出反射角的大小。

2.如图所示，一束光经平面镜反射后，竖直向下射向井中，请你做出法线并画出平面镜的位置。

3.光线射向半球形玻璃砖，请画出完整的反射和折射光路图。

4.如图是一束光线射到平面镜上的反射光线，请你画出入射光线。

5.点发出一束光射向水面，一部分光经水面反射后射向A点，还有一部分光折射入水中射向B点，请完成反射和折射光路图。

6.如图所示，小明想要利用一块平面镜使此时的太阳光竖直射入井中。

请你通过作图画出反射光线，并标出平面镜的位置。

7.根据“平面镜成像特点”，分别画出图中的像点和光源，并完成光路图。

8.如图所示，L1为入射光线，L2为反射光线。

请在图中画出平面镜的位置。

（请保留作图痕迹。

）9.图中S点是水中鱼所在的位置，S'点是人的眼睛在P处看到的鱼的像的位置。

请完成人眼在P处看到鱼的光路图，并画出该光线在水面发生反射的反射光线。

10.如图，水下射灯发出一束光从水斜射向空气，请画出反射光线和折射光线的大致方向。

11.如图是经过平面镜反射后射向凸透镜的一束光线，请在图中补全经凸透镜折射的光线与射向平面镜的入射光线。

12.如图所示，一束光从空气射向半圆形玻璃砖的圆心，OA是经玻璃砖上表面反射的光，同时有一部分光通过玻璃砖并从其下表面射出，请完成这束光通过玻璃砖的光路图。

13.根据光的反射定律，完成下图中的光路图。

14.将一平面镜斜放在水槽中，有一束光线垂直射入水面，如图所示，请画出这束光线进入水中的折射光线和入射到平面镜后的反射光线。

15.如图，S是发光源，请你依据光的反射定律作出S光经反射后经过A点的光线。

16.请在图中画出物体在平面镜中的像，并画出一条眼睛能看到物体点的像的光路图。

17.光线BF从凸透镜射出后射到位于凸透镜焦点的镜面上，请画出进入凸透镜前的入射光线和经平面镜反射后的反射光线。

18.如图，ABC为一直角三角形玻璃砖的横截面。
