岩心编录方法原理

实习六岩心钻孔地质编录一、实习目的明确岩心钻孔地质编录的内容及要求。

通过实际操作掌握岩心地质编录方法，特别要掌握岩心采取率和换层深度的计算方法。

二、方法原理钻孔开工后，地质编录人员在钻探现场的编录工作包括如下的内容：（一）根据钻探班报表检查孔深和进尺。

设钻具总长为L，机台高度为P，主动钻杆的机上余尺为c，则本回次孔深H2H 2= L - P – c本回次进尺L1为本回次孔深H1与上一回次孔深H2之差L1 = H1 - H2（二）检查岩心，主要包括：⑴查岩心的放置是否按岩心自然顺序正确放在岩心箱内；⑵岩心编号是否正确及岩心长度丈量是否准确；⑶核对岩心隔板上的数据。

（三）岩（矿）心采取率计算岩、矿心采取率是单位进尺的岩、矿心长度的百分数，即(VI-1)根据取心孔段的不同情况分为回次采取率和分层采取率。

1、回次岩心采取率计算图VI-1是钻孔采取岩心示意图。

上一回次的孔深为H1，残留进尺为S1。

从孔深H1继续向下钻进，本回次的孔深达到H2，残留进尺为S2。

从钻孔中取出岩心，其长度为m， m=m1 + m2(图VI—1)，与这一段岩心相应的进尺M为：回次岩心采取率则k为：(VI—2)2、分层岩心采取率计算图6-1岩心采取率示意图（VI—3）分层岩心长度由统计各回次同一岩性的岩心长获得。

分层进尺则是该分层底的孔深与顶的孔深之差。

（四）换层深度计算图6—1中岩心有两种不同的岩性，上部的岩心长度为m1，其代表进尺M1为：（VI—4）换层孔深H为：（VI—5）或根据下部的岩心长度为m2，其代表进尺M2为：（VI—6）换层孔深H为：（VI—7）（五）轴心夹角测量轴心夹角是岩心轴与各种面（层面、断裂面、节理面、片理面等）的夹角。

测量轴心夹角，是钻探编录的一项重要工作。

测量到的轴心夹角是局部产状，对研究矿体构造很有用。

测量轴心夹角有如下方法。

1. 测量法采用量角器或测斜仪测量轴心夹角的。

有些单位制作了岩心量角器，用岩心量角器测量较准确、方便。

钻孔岩心编录2011讲稿（终）钻孔原始地质编录钻孔原始地质编录的方法及要求详见“中国地质调查局地质调查技术标准DD2006-01”固体矿产勘查原始地质编录规程（试行）2006年7月）。

钻孔原始地质编录是对钻探取得的岩心(包括岩屑、岩粉)进行观察，并对观察过程及所揭示的地质现象进行真实、准确的记录。

1、准备工作1.1、技术准备编录人员要熟悉勘查区基本地质特征，包括地层及分布状况、岩性组合特征、矿产种类及矿体赋存状态，褶皱、断裂、矿带分布及特征、矿区岩矿层单元划分等。

要了解原始编录的有关规定、程序、要求、方法等，熟悉钻孔施工设计。

（还要熟悉掌握相关规范、规程中的技术要求及其他有关要求）。

1.2编写钻孔设计书（编制预想钻孔柱状图）编录人员应会同探矿人员，在钻孔位置确定后，编写钻孔设计书。

钻孔设计书应包括以下主要内容：（设计书的内容依据勘查设计，并符合有关规范、规程、主管部门的要求和，一般以钻孔预想钻孔柱状图形式表示）。

a）钻孔编号、设计孔深、钻孔方位（斜孔）、钻孔倾角。

b）岩矿层分层起止井深（由上至下）。

c）岩矿层分层柱状图，分层岩石名称、断层、破碎带井深。

d）各分层岩心、矿心、矿层顶底板岩心等的采取率要求（以矿区设计为准）。

（如、含矿矿层与一般地层、断层、破碎带及奥灰岩溶发育段、共伴生矿产采取率等）。

e）孔深校正及要求。

f）钻孔结构及钻进方法等。

（如水文孔、工程地质孔等，以勘查设计为准）。

其它要求（终孔层位、取心段，可不取心段、采样种类及要求，如煤炭勘查钻孔中瓦斯、物理力学试验样、煤样的种类及测试项目、对测井的要求、工程地质编录等）。

2、钻孔地质编录工作钻孔地质编录工作，应随钻孔施工进度在钻探施工现场及时进行，在预计的见矿层段，编录人员要跟综指导，确保钻探质量。

（不能由施工人员代替，终孔后一次编录）。

2.1检查整理岩矿心2.1.1检查钻孔施工记录在编录前，编录人员应详细检查钻探班报表中记录的内容，包括“孔深校正记录表”及“弯曲度测量记录表”“钻孔简易水文观测记录表”中记录的回次进尺、孔深，有关地质水文观测数据等是否齐全、准确。

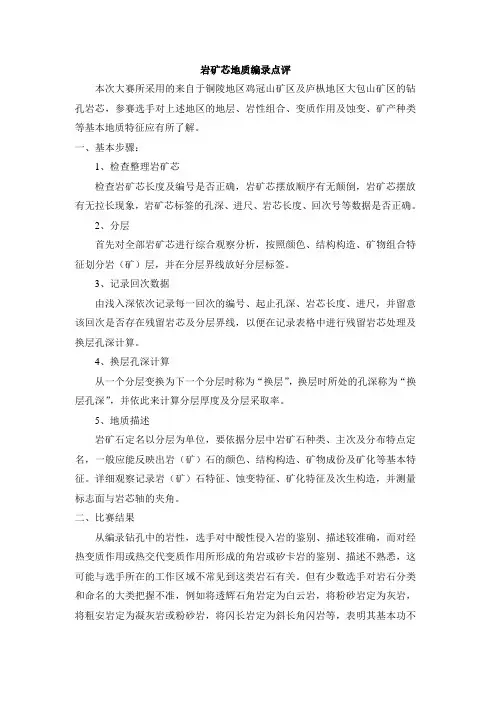

岩矿芯地质编录点评
本次大赛所采用的来自于铜陵地区鸡冠山矿区及庐枞地区大包山矿区的钻孔岩芯，参赛选手对上述地区的地层、岩性组合、变质作用及蚀变、矿产种类等基本地质特征应有所了解。

一、基本步骤：
1、检查整理岩矿芯
检查岩矿芯长度及编号是否正确，岩矿芯摆放顺序有无颠倒，岩矿芯摆放有无拉长现象，岩矿芯标签的孔深、进尺、岩芯长度、回次号等数据是否正确。

2、分层
首先对全部岩矿芯进行综合观察分析，按照颜色、结构构造、矿物组合特征划分岩（矿）层，并在分层界线放好分层标签。

3、记录回次数据
由浅入深依次记录每一回次的编号、起止孔深、岩芯长度、进尺，并留意该回次是否存在残留岩芯及分层界线，以便在记录表格中进行残留岩芯处理及换层孔深计算。

4、换层孔深计算
从一个分层变换为下一个分层时称为“换层”，换层时所处的孔深称为“换层孔深”，并依此来计算分层厚度及分层采取率。

5、地质描述
岩矿石定名以分层为单位，要依据分层中岩矿石种类、主次及分布特点定名，一般应能反映出岩（矿）石的颜色、结构构造、矿物成份及矿化等基本特征。

详细观察记录岩（矿）石特征、蚀变特征、矿化特征及次生构造，并测量标志面与岩芯轴的夹角。

二、比赛结果
从编录钻孔中的岩性，选手对中酸性侵入岩的鉴别、描述较准确，而对经热变质作用或热交代变质作用所形成的角岩或矽卡岩的鉴别、描述不熟悉，这可能与选手所在的工作区域不常见到这类岩石有关。

但有少数选手对岩石分类和命名的大类把握不准，例如将透辉石角岩定为白云岩，将粉砂岩定为灰岩，将粗安岩定为凝灰岩或粉砂岩，将闪长岩定为斜长角闪岩等，表明其基本功不
够扎实。

另外，本次比赛大多数选手对编录的钻孔岩芯起止孔深均未进行计算。

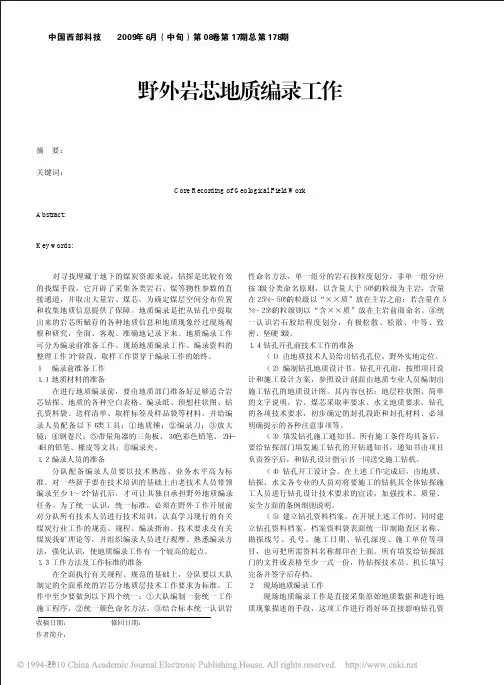

中国西部科技２００９年６月（中旬）第０８卷第１７期总 第１７８期野外岩芯地质编录工作张 希（新疆煤田地质局１５６队，新疆 乌鲁木齐 ８３０００９） 摘 要：岩芯地质编录是收集和观察研究岩芯中所赋存的各种地质信息和地质现象的一项重要的基础性地质工作。

本文 根据具体实践经验，简要介绍了岩芯地质编录工作的３个阶段以及贯穿于编录工作始终的取样工作。

关键词：岩芯；地质编录；取样 Core Recording of Geological Field Work ＺＨＡＮＧ Ｘｉ （１５６ Ｐｒｏｓｐｅｃｔｉｎｇ Ｔｅａｍ ｏｆ Ｂｕｒｅａｕ ｏｆ Ｃｏａｌｆｉｅｌｄ Ｇｅｏｌｏｇｙ，Ｘｉｎｊｉａｎｇ Ａｕｔｏｎｏｍｏｕｓ Ｒｅｇｉｏｎ，Ｕｒｕｍｑｉ，８３０００９） Abstract:Ｃｏｒｅ ｒｅｃｏｒｄｉｎｇ ｏｆ ｇｅｏｌｏｇｉｃａｌ ｆｉｅｌｄ ｗｏｒｋ ｉｓ ａ ｓｉｇｎｉｆｉｃａｎｔ ａｎｄ ｆｕｎｄａｍｅｎｔａｌ ｇｅｏｌｏｇｉｃａｌ ｗｏｒｋ ａｓ ｉｔ ｃｏｌｌｅｃｔｓ，ｏｂｓｅｒｖｅｓ ａｎｄ ｓｔｕｄｉｅｓ ｔｈｅ ｇｅｏｌｏｇｉｃａｌ ｉｎｆｏｒｍａｔｉｏｎ ａｎｄ ｐｈｅｎｏｍｅｎａ ｔｈａｔ ｉｎｃｌｕｄｅｄ ｉｎ ｃｏｒｅｓ．Ｏｎ ｔｈｅ ｂａｓｉｓ ｏｆ ｐｒａｃｔｉｃａｌ ｅｘｐｅｒｉｅｎｃｅｓ，ｔｈｒｅｅ ｓｔａｇｅｓ ｏｆ ｃｏｒｅ ｒｅｃｏｒｄｉｎｇ ａｎｄ ｔｈｅ ｓａｍｐｌｉｎｇ ｔｈｒｏｕｇｈｏｕｔ ａｒｅ ｉｎｔｒｏｄｕｃｅｄ ｂｒｉｅｆｌｙ． Key words:Ｃｏｒｅ；Ｃｏｒｅ ｒｅｃｏｒｄｉｎｇ；Ｓａｍｐｌｉｎｇ对寻找埋藏于地下的煤炭资源来说，钻探是比较有效 的找煤手段，它开辟了采集各类岩石、煤等物性参数的直 接通道，并取出大量岩、煤芯，为确定煤层空间分布位置 和收集地质信息提供了保障。

地质编录是把从钻孔中提取 出来的岩芯所赋存的各种地质信息和地质现象经过现场观 察和研究，全面、客观、准确地记录下来。

一、实验目的本次实验旨在使学生掌握岩心编录的基本方法和技巧，了解岩心编录在地质勘探中的重要性，并能熟练运用相关工具对岩心进行描述、记录和分析。

二、实验原理岩心编录是地质勘探过程中的一项基础性工作，通过对岩心的观察、描述、记录和分析，获取地层结构、岩性特征、含矿性等信息，为后续的地质研究和资源评价提供依据。

岩心编录主要包括以下内容：1. 岩心采集：按照设计要求，采用钻探技术采集岩心。

2. 岩心整理：对采集到的岩心进行清洗、分类、编号和标记。

3. 岩心编录：对岩心进行详细描述，包括岩性、结构、构造、含矿性等特征。

4. 岩心分析：对岩心进行物理、化学、矿物学等方面的分析，获取地层信息。

三、实验器材与材料1. 岩心采集工具：钻机、钻杆、钻头等。

2. 岩心整理工具：岩心箱、岩心标签、岩心刀、毛刷等。

3. 岩心编录工具：放大镜、手电筒、地质罗盘、测斜仪等。

4. 岩心分析工具：X射线衍射仪、光谱分析仪、电子探针等。

5. 实验材料：岩心样品。

四、实验步骤1. 岩心采集：按照设计要求，采用钻探技术采集岩心样品。

2. 岩心整理：将采集到的岩心样品进行清洗、分类、编号和标记。

3. 岩心编录：（1）观察岩心样品的宏观特征，包括颜色、硬度、裂隙、节理等。

（2）测量岩心样品的长度、直径、厚度等尺寸。

（3）记录岩心样品的岩性、结构、构造、含矿性等特征。

（4）利用地质罗盘、测斜仪等工具测量岩心样品的方位角和倾角。

（5）将观察到的特征和测量数据填写在岩心标签上。

4. 岩心分析：（1）对岩心样品进行物理、化学、矿物学等方面的分析。

（2）根据分析结果，进一步了解地层信息。

五、实验结果与分析1. 实验结果：本次实验采集到的岩心样品具有以下特征：（1）颜色：灰色、浅灰色、深灰色。

（2）硬度：中等。

（3）裂隙：发育。

（4）节理：发育。

（5）含矿性：无。

2. 实验分析：根据岩心样品的宏观特征，可初步判断该地层为沉积岩，可能为泥岩或页岩。

结合岩心样品的物理、化学、矿物学等方面的分析结果，可进一步确定该地层的岩性、结构、构造、含矿性等信息。

钻探地质编录又称钻孔地质编录，指为取得钻孔的原始地质资料而进行的编录工作。

岩心钻探编录，又称岩心编录。

一般分为两步进行：（1）钻探现场按回次检查整理岩（矿）心，量取长度，按顺序编号，记录残留长度，回次进尺，计算回次与岩性分层采取率；进行地质观察和描述记录；按规定记录测深、测斜和取样资料；必要时，要求重测、纠偏，以及采取物探测井或补采岩矿粉（泥）样品用以弥补岩心采取率的不足。

（2）室内整理根据现场记录和取样资料计算岩矿层厚度，研究岩矿石特征，编制岩心柱状图，这是钻孔原始编录的主要成果。

若钻孔发生了倾角与方位角的偏移，则需以计算或投影作图方法进行钻孔弯曲校正，作出钻孔轴线的剖面与平面图，以供编制勘探线剖面图时利用。

钻探结束时，汇总整理钻孔有关资料，以备存档和检查利用。

钻孔弯曲校正：根据某钻孔测量资料（表4-6-4）用正投影法作图步骤如下（见图4-6-21）：表4-6-4 某钻孔测量资料根据测量钻孔倾角及方位角弯曲资料编制的剖面图和平面图①以钻孔测点和测量深度，依次计算各测点的控制长度（深度）（见表4-17）。

每个测点资料的控制长度等于上下相邻测点间一半距离之和。

因钻杆是逐渐弯曲的，故各测点弯曲资料表示是开始发生于其与上测点间距之半的位置，终止于其与下测点间距之半的位置。

此“开始”至“终止”的长度，为测点资料的控制长度。

这些开始点与终止点为转换点，或称作图控制点。

自地表孔口位置向深部依次在各控制点以其倾角和控制长度作出oabcdef各点连续的折线图。

若将其以平滑曲线连接起来，则得仅是倾角发生变化了的钻孔轴线剖面图。

②将各控制点投影到横坐标轴上依次得：L1、L2、L3、L4、L5、L6线段，它们分别为各相邻控制点间线段未发生方位角偏移时在原设计方位上（此图为90°）的水平投影长度。

③自钻孔平面投影位置o′开始，依次分别用各测点方位角与对应的水平投影线段（L1…L6）长度画出o′a′b′c′d′e′f′折线，为该钻孔轴线的水平平面实际投影图。

一、实习背景岩心编录是地质勘探中的重要环节，通过对岩心的详细记录和分析，可以了解地下岩层的结构、性质、构造特征等，为地质勘探和工程建设提供重要依据。

为了提高我们的实践能力，我们参加了岩心编录实习，深入了解岩心编录的基本流程、方法及注意事项。

二、实习目的1. 掌握岩心编录的基本原理和方法；2. 熟悉岩心编录的工具和设备；3. 提高对地质现象的观察和分析能力；4. 培养团队合作精神和沟通能力。

三、实习内容1. 岩心编录的基本原理岩心编录是地质勘探中的一项重要工作，通过对岩心的详细记录和分析，可以了解地下岩层的结构、性质、构造特征等。

岩心编录的基本原理如下：（1）岩心采集：在钻探过程中，从钻孔中取出一定长度的岩心，以供后续分析。

（2）岩心描述：对岩心的颜色、结构、构造、岩性等进行描述，记录岩心的物理性质。

（3）岩心分层：根据岩性、岩层特征等，将岩心分为若干层，便于后续分析。

（4）岩心取样：从岩心中取出代表性样品，用于实验室分析。

2. 岩心编录的方法（1）岩心描述：观察岩心的颜色、结构、构造、岩性等，记录在岩心编录本上。

（2）岩心分层：根据岩性、岩层特征等，将岩心分为若干层，并记录每层的厚度。

（3）岩心取样：根据需要，从岩心中取出代表性样品，并进行编号、记录。

（4）岩心编号：对岩心进行编号，以便后续查阅和分析。

3. 岩心编录的注意事项（1）岩心采集过程中，要确保岩心的完整性和代表性。

（2）岩心描述要准确、详细，避免遗漏重要信息。

（3）岩心分层要合理，便于后续分析。

（4）岩心取样要遵循代表性原则，确保样品质量。

四、实习过程1. 实习前期准备（1）学习岩心编录的基本原理和方法，熟悉相关工具和设备。

（2）了解实习地点的地质情况，掌握相关地质知识。

2. 实习过程（1）在实习导师的指导下，进行岩心采集、描述、分层、取样等工作。

（2）认真记录岩心编录数据，确保数据的准确性。

（3）与团队成员密切配合，共同完成实习任务。

网上论坛—钻探及岩芯采取率、岩芯获得率与RQD值岩心采取率对于一般岩石不低于80%，对于软岩、破碎岩石应不低于65%。

我参加的国外项目都要求岩心采取率达到95%以上，要求三管取芯，实际是双管取芯+岩心外一套衬皮。

钻孔柱状图有关岩心统计指标是（1）岩心采取率；（2）岩心获得率；（3）RQD 简单说一下：（1）岩心采取率：钻探取出的完整岩石+破碎岩石总长度与回次进尺比值。

是反映钻探质量的指标，显然，和地层岩性破碎程度、钻探技术和质量控制有关。

本岩石很完整，取出机械破碎的岩心，采取率很低，是要批评钻探人员的，因为取出的东西失去了反映原位岩石特征的意义。

原则上要求越高越好。

（2）岩心获得率：岩心中可以拼凑成柱状、饼状的岩石长度[破碎但有形，可以拼凑]和总回次进尺的比值。

显然，如果是枚棱岩或碎裂岩块，没有办法拼凑的。

岩心获得率越高，说明岩石越完整。

是岩体质量评价的重要指标之一。

（3）RQD：是长度大于10cm的岩心累计长度与回次进尺的比值。

显然，不能拼凑，要求更高。

RQD是常用的反映岩体质量的指标，主要表示岩体的完整性，越大越好。

不管是RMR分类、Hoek—Brown准则都离不开RQD，可见其重要性。

从上面可以看出（1）>(2)>(3)，也可以看出，钻探质量控制不好，好岩石，你也可能被误导为坏岩石。

一般钻探都要用用清水钻进，岩石里干钻钻头会被烧坏。

那么从钻孔里返回到面的水，一般都循环利用，由于携带岩粉、岩屑颜色就比较深，至于什么颜色，哈哈！和你钻的地层有关系，如果是灰岩和大部分浅颜色岩石地区，一般是灰白色；如果是红色粘土岩，可想而知，一定是棕红色的啦！还有很多过渡色，别忘了是整个孔的岩石岩粉、岩屑颜色的混合！因此，回水颜色一定长呢高度程度上能反映钻孔穿越的地层石类别和简单特性。

另外，注意回水量的变化很关键，突然不返水，说明遇到破碎带，可能是断裂构造、软弱带或是岩溶洞穴等。

回水量突然增大，可能遇到含水层或承压水。
