工程勘察钻孔原始地质编录常见问题及措施摘要：地质人员到现场对各种探、采工程所揭露的岩芯（包括岩屑、岩粉）进行观察，并对观察过程及所提示的地质现象进行真实、准确的记录，并用图表和文字将各种地质现象如实素描和记录下来的整套工作，称之钻孔原始地质编录工作。
它是收集第一手地质资料最基本的方法，是建筑地基基础设计和施工的重要依据。
关键词：工程勘察；地质编录；采取率地质编录必须保证真实性，必须如实地客观地反映地质现象，不能随便加上主观的东西随便乱加，乱减地质现象。
内容要求简单、明了、说明问题，并尽量简化一些不必要的手续，避免内容重复。
可根据具体地质情况和要求而定，但一般情况下都要求为1∶50～1∶200。
二、地质原始编录的基本步骤1.编录前的准备工作（1）准备工作：在进行编录前，编录人员必须熟悉场地的基本地质特征，包括地层及分布状况，岩性组合特征，褶皱、断裂、矿带分布及特征等，了解钻孔施工设计任务书。
由总工程师召集全体编录人员，进行技术交底，统一地层岩性定名。
（2）编写钻孔设计书：编录人员会同探矿人员，根据地形地质图所布置的勘探孔位置，由测量人员放出钻孔位置后，编写钻孔设计书。
钻孔设计书包括：1）钻孔编号、设计孔深、钻孔方位、钻孔倾角；2）岩矿层分层起止孔深，深度精确到cm；3）各分层岩芯、矿芯、矿层顶底板岩芯等的采取率要满足规范要求；4）孔深校正（一般直孔每100m校正一次，斜孔50m校正一次，误差±1‰）。
2.钻孔地质编录（1）钻孔开钻前，编录人员要对钻机进行检查，校核孔位坐标、方位角，并随钻孔施工进度在钻探施工现场进行编录，在预见矿井段，编录人员要跟踪指导，保证钻探质量。
（2）检查岩芯顺序是否正确。
在施工现场，将岩芯箱依孔深按从上到下，从左到右的顺序排列好，仔细检查岩芯长度及编号是否正确，岩矿芯摆放有无拉长现象。
发现岩矿芯顺序有颠倒的，应立即调整；发现破碎的岩矿芯有人为拉长现象时，应恢复到正常长度后重新丈量，并通知机长及当班记录员更正报表，并责令当事人做出书面检查。

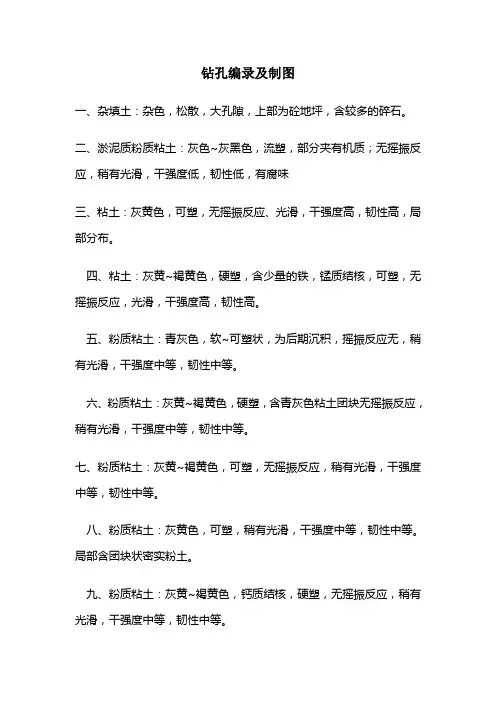

钻孔编录及制图一、杂填土：杂色，松散，大孔隙，上部为砼地坪，含较多的碎石。
二、淤泥质粉质粘土：灰色~灰黑色，流塑，部分夹有机质；无摇振反应，稍有光滑，干强度低，韧性低，有腐味三、粘土：灰黄色，可塑，无摇振反应、光滑，干强度高，韧性高，局部分布。
四、粘土：灰黄~褐黄色，硬塑，含少量的铁，锰质结核，可塑，无摇振反应，光滑，干强度高，韧性高。
五、粉质粘土：青灰色，软~可塑状，为后期沉积，摇振反应无，稍有光滑，干强度中等，韧性中等。
六、粉质粘土：灰黄~褐黄色，硬塑，含青灰色粘土团块无摇振反应，稍有光滑，干强度中等，韧性中等。
七、粉质粘土：灰黄~褐黄色，可塑，无摇振反应，稍有光滑，干强度中等，韧性中等。
八、粉质粘土：灰黄色，可塑，稍有光滑，干强度中等，韧性中等。
局部含团块状密实粉土。
九、粉质粘土：灰黄~褐黄色，钙质结核，硬塑，无摇振反应，稍有光滑，干强度中等，韧性中等。
十、粉质粘土：灰黄~灰色，软~可塑，粉粒含量高，无摇振反应，稍有光滑，干强中等，韧性中等。
十一、粉质粘土：上部浅灰色，中下部褐黄色，硬塑，含少量铁锰质结核，无摇振反应，切面光滑，干强度高，韧性高。
十二、粉质粘土夹粉土：灰黄~青灰色，可塑，含少量云母片，无摇振反应，稍有光滑，干强度中等，韧性中等。
十三、粉砂：黄色，含云母片，中密。
主要由石英等矿物组成，饱和状态。
十四、粉砂：上部灰黄色，底部浅灰色，含云母片，饱和状态，密实。
十五、粉质粘土夹粉土：灰黄色，软~可塑，无摇振反应，稍有光滑，干强度中等，韧性中等。
局部夹薄层粉土。
十六、粉土：灰黄，含云母片，很湿，稍密。
摇振反应中等，无光泽反应，干强度低，韧性低。
十七、粉砂：灰黄，含云母片，饱和，密实，主要成分由长石、石英、云母等组成，磨园度好、分、选性好。
十八、粉土：浅灰色，含云母片，摇振反应中等，无泽反应，干强度低，韧性低。
十九、粘土夹粉砂：灰黄色，褐黄色，可塑，含少量钙质结核核径为3cm。
夹薄层壮中密粉砂，具水平层理，无摇振反应，切面稍光滑，干强度高，韧性高。
钻孔地质编录细则《新疆哈密市突出山铁矿普查》项目组二○○五年八月钻孔地质编录细则一、目的、布设原则钻孔施工目的是为查明地表矿（化）体的产状、形态、厚度、矿石组合及品位等地质特征向深部变化情况，进一步了解控矿地质条件及成矿远景，并为储量计算提供依据。
其部署本着由已知到未知，由浅部向深部，对地表出露较好、具有一定规模，且对应有明显激电异常的矿（化）体首先部署此项工作。
本细则根据《地质矿产勘查标准汇编》和《中国地质调查局地质调查项目管理制度汇编》并结合以往钻探工作综合编写。
二、开孔前的准备工作1．编录人员首先应认真学习设计，明确所要施工钻孔的目的、任务及对钻孔的各项要求，熟悉已有地质资料，了解钻孔施工处的地层、构造、矿化蚀变等地质情况，为编录工作打下基础，并认真编制和填写设计勘探线剖面图、《钻孔地质技术设计书（设计柱状图）》。
2．钻孔开钻前，技术负责及编录技术员要提前10—15天到实地根据钻孔设计的孔位用罗盘和皮尺结合GPS、工程后方交汇或者地形图确定钻孔定位。
布孔后孔位用木桩作标记，木桩上用油漆标注钻孔号，以便机台及时平整机场。
孔位后不得擅自移动，在平整机场后再次用后方交汇法验证孔口位置，确保孔位未移动。
编录技术员应及时向机台下达《钻孔定位通知书》。
格式见表2。
3．机台将钻塔、钻机安装完毕，技术负责及编录技术员要到现场进行安装验收。
验收项目主要有：钻孔位置是否移动、检查和校正钻孔水平程度（罗盘测量）、钻孔立轴、钻孔天顶角及岩心收集装置（岩心箱，岩心牌等）。
验收合格后，签发《钻孔安装验收书》。
4．钻孔安装验收合格后，编录技术员应及时填发《钻孔开孔通知书》，并应向施工人员详细介绍钻孔施工目的，地质情况及对工程质量的要求，严格保证钻孔质量，确保六大指标的实施。
岩心的清洗整理至编号等一整套工作应由钻机各班记录员承担。
ZK××地质设计书表1设计孔深钻孔类别设计方位角施工机号设计倾角钻机类型钻孔定位、安装通知书表2No批准（技术负责、分队长签名）按照地质设计于勘探线（工程具体位置）（或其坐标：X Y H ）布置了（工程号）设计孔深米，方位角，倾角（坡度）其它要求：地质组长探矿组长水文地质组长（员）测量组长年月日附注：本通知书一式三份，地质组保存并通知测量组和中安装队。

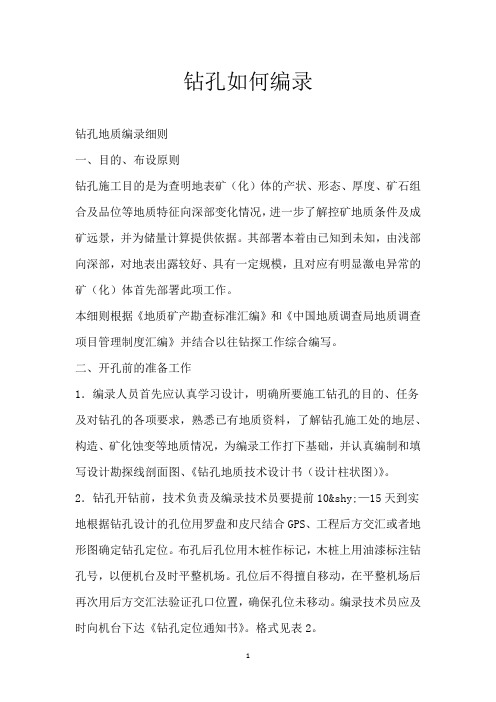

钻孔如何编录钻孔地质编录细则一、目的、布设原则钻孔施工目的是为查明地表矿（化）体的产状、形态、厚度、矿石组合及品位等地质特征向深部变化情况，进一步了解控矿地质条件及成矿远景，并为储量计算提供依据。
其部署本着由已知到未知，由浅部向深部，对地表出露较好、具有一定规模，且对应有明显激电异常的矿（化）体首先部署此项工作。
本细则根据《地质矿产勘查标准汇编》和《中国地质调查局地质调查项目管理制度汇编》并结合以往钻探工作综合编写。
二、开孔前的准备工作1．编录人员首先应认真学习设计，明确所要施工钻孔的目的、任务及对钻孔的各项要求，熟悉已有地质资料，了解钻孔施工处的地层、构造、矿化蚀变等地质情况，为编录工作打下基础，并认真编制和填写设计勘探线剖面图、《钻孔地质技术设计书（设计柱状图）》。
2．钻孔开钻前，技术负责及编录技术员要提前10­—15天到实地根据钻孔设计的孔位用罗盘和皮尺结合GPS、工程后方交汇或者地形图确定钻孔定位。
布孔后孔位用木桩作标记，木桩上用油漆标注钻孔号，以便机台及时平整机场。
孔位后不得擅自移动，在平整机场后再次用后方交汇法验证孔口位置，确保孔位未移动。
编录技术员应及时向机台下达《钻孔定位通知书》。
格式见表2。
3．机台将钻塔、钻机安装完毕，技术负责及编录技术员要到现场进行安装验收。
验收项目主要有：钻孔位置是否移动、检查和校正钻孔水平程度（罗盘测量）、钻孔立轴、钻孔天顶角及岩心收集装置（岩心箱，岩心牌等）。
验收合格后，签发《钻孔安装验收书》。
4．钻孔安装验收合格后，编录技术员应及时填发《钻孔开孔通知书》，并应向施工人员详细介绍钻孔施工目的，地质情况及对工程质量的要求，严格保证钻孔质量，确保六大指标的实施。
岩心的清洗整理至编号等一整套工作应由钻机各班记录员承担。
三、钻孔施工过程中的技术要求1．岩心管理（1）岩（矿）心排放入箱岩（矿）心经整理后，按先后次序排好（最后取出的岩（矿）心先装，最早取出来的岩（矿）心后装），按从上到下、从左到右的顺序一排排放入岩心箱中。
钻孔编录要点钻孔编录要点3.3.7 ⼟的鉴定应在现场描述的基础上，结合室内试验的开⼟记录和试验结果综合确定。
⼟的描述应符合下列规定：1 碎⽯⼟应描述颗粒级配（均匀.不均匀）、颗粒形状、颗粒排列、母岩成分、风化程度、充填物的性质和充填程度、密实度（稍密.中密.密实）等；2 砂⼟应描述颜⾊、矿物组成、颗粒级配、颗粒形状、粘粒含量、湿度（稍湿.湿.饱和）、密实度等。
3 粉⼟应描述颜⾊、包含物、湿度、密实度、摇震反应（取⼀块⼟放在⼿⼼⽤另⼀直⼿敲打这只⼿背看⼟中⽔分是否出来。
强.弱）、光泽反应、⼲强度（强.弱）韧性（⾼.低）等；4 粘性⼟应描述颜⾊、状态、包含物、光泽反应、摇震反应、⼲强度、韧性、⼟层结构等；5 特殊性⼟除应描述上述相应⼟类规定的内容外，尚应描述其特殊成分和特殊性质；如对淤泥尚需描述嗅味，对填⼟尚需描述物质成分、堆积年代、密实度和厚度的均匀程度等；6 对具有互层、夹层、夹薄层特征的⼟，尚应描述各层的厚度和层理特征。
3.3.4 粒径⼤于0.075mm 的颗粒质量不超过总质量的50%，且塑性指数等于或⼩于10 的⼟，应定名为粉⼟。
3.3.5 塑性指数⼤于10 的⼟应定名为粘性⼟。
粘性⼟应根据塑性指数分为粉质粘⼟和粘⼟，塑性指数⼤于10，且⼩于或等于17 的⼟，应定名为粉质粘⼟；塑性指数⼤于17的⼟应定名为粘⼟。
注：塑性指数应由相应于76g 圆锥仪沉⼊⼟中深度为10mm 时测定的液限计算⽽符。
3.3.6 除按颗粒级配或塑性指数定名外，⼟的综合定名应符合下列规定：1对特殊成因和年代的⼟类应结合其成因和年代特征定名；2 对特殊性⼟，应结合颗粒级配或塑性指数定名；3 对混合⼟，应冠以主要含有的⼟类定名；4 对同⼀⼟层中相间呈韵律沉积，当薄层与厚层的厚度⽐⼤于1/3 时，宜定为―互层‖；厚度⽐为1/10～1/3 时，宜定为―夹层‖；夹层厚度⽐⼩于1/10 的⼟层，且多次出现时，宜定为―夹薄层‖。
5 当⼟层厚度⼤于0.5m 时，宜单独分层。
１１钻孔原始地质编录钻孔原始地质编录是对钻探取得的岩矿心（包括岩屑、岩粉）进行观察，并对观察过程及所揭示的地质现象进行真实、准确的记录。
11.1准备工作11.1.1 技术准备编录人员应熟悉矿区的基本地质特征，包括地层及分布状况、岩性组合特征、矿产种类及矿层（体）赋存状态、褶皱、断裂、矿带分布及特征、矿区岩矿层划分单元等；了解和熟练掌握原始编录的有关规定、程序、要求、方法等；了解钻孔施工设计。
编录人员一般一台钻机1人。
11.1.2 编写钻孔设计书编录人员应会同探矿人员，在矿区钻孔位置确定后，编写钻孔设计书。
钻孔设计书应包括以下主要内容：a）钻孔编号、设计孔深、钻孔方位（斜孔）、钻孔倾角。
b）岩矿层分层起止井深（由上至下）c）岩矿层分层柱状图、分层岩石名称、断层、破碎带井深。
d）各分层岩心、矿心、矿层顶底板岩心等的采取率要求（以矿区设计为准）。
e）孔深校正及要求（一般直孔每100m校正一次，斜孔50m校正一次，误差±1‰）。
f ）钻孔结构及钻进方法等。
11.2钻孔地质编录钻孔编录工作，应随钻孔施工进度在钻探施工现场及时进行，在预计见矿井段，编录人员要跟综指导，确保钻探质量。
11.2.1 检查整理岩矿心11.2.1.1 检查钻孔施工记录在编录前，编录人员应详细检查钻探班报表、包括“孔深校正及弯曲度测量记录表”（见附录B误。
将＞10cm 的岩心及＞5cm 的矿心编号，用红油漆（或防水符号笔）写在岩心或矿心上。
岩心编号用代分数表示：分数前面的整数代表回次号，分母为本回次中有编号的岩心总块数，分子为本回次中第几块编号的岩心。
例：某孔中第5回次，有7块编号的岩心，其中第3块编号为3。
711.2.1.5 岩矿心拍照在检查、整理岩矿心后，应将每箱岩矿心依次用数码相机拍照存档。
11.2.2 观察记录11.2.2.1 分层尽可能对全孔或较长井段的岩矿心进行综合观察分析，按矿区厘定的分层标准进行岩矿心分层。
例如：某钙芒硝矿区ZK402孔中，按不同的岩性、矿石类型划分出：第四系冲洪积层、紫红色泥质白云岩、紫红色白云质粉砂岩、中—细晶钙芒硝矿石、紫红色构造角砾岩、粗晶钙芒硝矿石、紫红色粉砂质粘土岩、紫红色白云质泥岩等8种岩性的17个分层。
在第一分层结束后放入一个分层标签（见附录B中表B.10）或分层隔板，如遇分层界线刚好在某一段完整的岩心中时，则用钉锤或劈样机自分层处将岩心劈开后放入分层标签，见图35。
图35完整岩心分层示意图11.2.2.2 记录回次数据a）填表。
由浅入深，依次将每一个回次的编号、起止孔深、岩心长度、残留岩心、进尺、采取率等记录与附录B中表B.9“钻孔回次记录表”的相应栏目内。
其中：“止孔深”应为经过校正的孔深；“岩心长”应为经过编录人员检查、整理并认可的实际岩心长度。
b）残留岩心的处理。
残留岩心的长度一般以施工人员测量为准，当未进行残留岩心测量或残留岩心测量不准，使其岩心长度大于进尺时，残留岩心可按下面办法由编录人员进行处理。
见图36。
图36残留岩心处理图①在岩心完整时，以本回次岩心采取率为100%计，将超出部分推到上回次计算，如继续超出可继续上推，最多只能上推三个回次。
例：第9回次进尺4m，岩心长4.9m，大于该回次进尺0.9m的岩心作为残留向上推到第8 回次（第9回次采取率现为100%）。
第8回次原进尺4.5m，岩心长4.2m，现加上第9回次上推的0.9m残留岩心，则岩心长为4.2＋0.9＝5.1m，超过进尺0.6m继续上推至第7回次，则第8回次采取率现为100%（该回次原采取率93%应更正为100%）。
第7回次原进尺4m，岩心长2.9m，采取率73%，现加第8回次上推的0.6m残留岩心，则岩心长为2.9＋0.6＝3.5m，采取率为88%，岩心长度小于进尺，无残留上推，至此，第9回次残留岩心处理完毕（第7回次原采取率73%，应更正为88%）。
如残留岩心处理中，上推三个回次后继续超出，应寻找原因，再作处理。
②如岩心破碎为砂状、粉状和不在同一岩性中钻进而用反循环采心工具采取的岩心，一般不准上推。
c）回次采取率计算①当同一岩性段内，连续五个回次的总进尺大于或等于该岩性段岩心总长度时，要计算五个回次平均采取率（“进尺”为本回次止孔深减上一回次止孔深，如本回次止孔深89.63m，上回次止孔深为85.24m，则本回次进尺为89.63－85.24＝4.39m）。
②水文地质、工程地质以及矿层（包括含矿层、矿化蚀变带）及其顶板3～5m要求计算回次采取率，方法如下：本回次岩心长回次“采取率”＝11.2.2.3 记录分层数据本回次进尺×100%按附录B中表B.12“钻孔原始地质记录表”的要求填写分层数据。
分层数据应对应于表中左侧的回次位置填写。
如在第2回次中分层，则对应于2回次横格中填写序号：为本分层的顺序编号。
回次岩心长：为本分层所处回次内属该分层的岩心长度。
如图37中第2分层底界在第7回次的72 至734 岩心之间岩心长为1.3＋1.2＝2.5m。
4在一块岩心内部分层也如此处理。
图37回次岩心计算图11.2.2.4 换层孔深计算从一个分层变换为下一个分层时称为“换层”，换层时所处钻孔深度称为换层孔深。
根据换层所处位置不同，分为：回次内换层、回次间换层及空回次换层三种情况计算换层孔深。
a）某一回次内换层时，换层孔深＝上回次止孔深＋本回次上层岩心长本回次采取率如图38。
图38 5回次内换层孔深计算示意图b）2回次间换层时，换层孔深＝上回次止孔深，如图39。
图中，在5回次，6回次之间换层5回次无残留岩心时，换层孔深＝5回次终止孔深＝25m。
5回次有残留岩心时，换层孔深＝5回次终止孔深－5回次残留岩心长＝25－0.2＝24.8m。
