1答开启式负荷开关的选用.

低压电器习题及答案一、填空题1、低压电器按照它的职能不同可分为()和()两类由此可知，交流接触器属于()类电器，熔断器属于()类电器2、接触器可分为()和()两类，它们都是由()和()两个主要部分组成，利用电磁铁的()而动作接触器()失压保护功能3、HZ10-100/3是()开关的型号型号中"100"表示额定()，"3"表示()4、用热继电器对电动机进行保护，其整定电流值应由()来确定热继电器可以用来防止电动机因()而损坏，()用来对电动机进行失压保护5、可以用中间继电器来()控制回路的数目中间继电器是把一个输入信号变成为()的继电器6、磁力启动器通常由()、()、()等部分组成7、自动空气开关在电路发生()、()和()等故障时，能自动切断故障电路采用自动空气开关可对电动机实行()保护，因而可以避免电动机因()而引起的故障8、刀开关又简称()，刀开关在分断有负载电路时，其触刀与静夹座间会立即产生()9、中间继电器的结构和原理和()相同，故也称为()继电器其各对触头允许通过的电流是()的，额定电流一般为()10、JW2型行程开关是一种具有()快速动作的()开关11、气囊式时间继电器要调整其延时时间可改变()的大小，进气快则()，反之则()12、电流继电器的吸引线圈应()在主电路中欠电流继电器在主电路通过正常工作电流时，动铁心已经被()，当主电路的电流()其整定电流时，动铁心才被()电流继电器的文字符号是() 13、电动机的正反转控制电路，其实就是()与()电路的组合但在任何时候只允许其中一组电路工作，因此必须进行()，以防止电源()14、"JR16-20/3D"是表示()继电器，"20"表示额定()，"3"表示()，"D"表示()它可以用来对()接法的电动机进行有效的保护15、行程开关既可以用来控制工作台的()长度，又可作为工作台的()位置保护16、交流接触器的()触头额定电流较大，可以用来()大电流的主电路；()触头的额定电流较小，一般为()17、熔断器应()接于被保护的电路中，当电流发生()或()故障时，由于()过大，熔件()而自行熔断，从而将故障电路切断，起到保护作用18、自动空气开关又称()其热脱扣器作()保护用，电磁脱扣机构作()保护用，欠电压脱扣器作()保护用19、热继电器它是利用电流的()效应而动作的它的发热元件应()接于电动机电源回路中20、电压在交流()V，直流()V以下的电器称为低压电源21、电气控制原理图一般分为电源电路、()、()、信号电路及照明电路绘制原理图中各触头位置都应按电路()或电器()时的常态位置画出22、如需要在不同的场所对电动机进行控制，可在控制电路中()联几个启动按钮和()联几个停止按钮23、安装刀开关时，夹座应和()线相连接，触刀应和()线相连接，闸刀手柄向上应为()状态24、倒顺开关又称为()开关，它也是一种()开关，用倒顺开关可控制()容量的异步电动机的正、反转25、SQ是()开关的文字符号，自动空气开关的文字符号是()，中间继电器的文字符号是()26、电力拖动是指()27、闸刀开关一般来说应()装于控制板上，不能()接线时，进出线不能反接，否则在更换熔丝时会发生()事故28、铁壳开关设有联锁机构，它可以保证开关在合闸状态时()不能开启，而当开关盖开启时又不能实现()29、组合开关多用于机床电气控制系统中作()开关用，通常是不带负载操作的，但也能用来()和()小电流的电路30、瓷插式熔断器熔丝熔断后，可更换()投入使用螺旋式熔断器熔丝熔断后应更换()，而不能只更换熔丝管式熔断器熔片熔断后，除更换熔片外，有时还要更换()31、20A以上的交流接触器，通常都转有灭弧罩，用它来迅速熄灭()时所产生的()，以防止()，并使接触器的分断时间()32、热继电器的整定电流值是指热继电器()而不动作时的()电流值二、选择题1、下列电器哪一种不是自动电器()A、组合开关B、直流接触器C、继电器C、热继电器2、接触器的常态是指()A、线圈未通电情况B、线圈带电情况C、触头断开时D、触头动作3、采用交流接触器、按钮等构成的鼠笼式异步电动机直接启动控制电路，在合上电源开关后，电动机启动、停止控制都正常，但转向反了，原因是()A、接触器线圈反相B、控制回路自锁触头有问题C、引入电动机的电源相序错误D、电动机接法不符合铭牌4、由接触器、按钮等构成的电动机直接启动控制回路中，如漏接自锁环节，其后果是()A、电动机无法启动B、电动机只能点动C、电动机启动正常，但无法停机D、电机无法停止5、下列电器不能用来通断主电路的是()A、接触器B、自动空气开关C、刀开关D、热继电器6、在鼠笼式异步电动机反接制动过程中，当电动机转速降至很低时，应立即切断电源，防止()A、损坏电机B、电动机反转C、电动机堵转D、电机失控7、复合按钮在按下时其触头动作情况是()A、常开触头先接通，常闭触头后断开B、常闭触头先断开，常开触头后接通C、常开触头接通与常闭触头断开同时进行8、采用接触器常开触头自锁的控制线路具有()A、过载保护功能B、失压保护功能C、过压保护功能D、欠压保护功能9、接触器的文字符号是()A、KMB、KSC、KTD、KA10、中间继电器的结构及原理与()A、交流接触器相类似B、热继电器相类似C、电流继电器相类似D、电压继电器相类似11、电磁机构的吸力特性与反力特性的配合关系是()A.反力特性曲线应在吸力特性曲线的下方且彼此靠近B.反力特性曲线应在吸力特性曲线的上方且彼此靠近C.反力特性曲线应在远离吸力特性曲线的下方D.反力特性曲线应在远离吸力特性曲线的上方12、关于接触电阻，下列说法中不正确的是()A.由于接触电阻的存在，会导致电压损失B.由于接触电阻的存在，触点的温度降低C.由于接触电阻的存在，触点容易产生熔焊现象D.由于接触电阻的存在，触点工作不可靠13、为了减小接触电阻，下列做法中不正确的是()A.在静铁心的端面上嵌有短路铜环B.加一个触点弹簧C.触点接触面保持清洁D.在触点上镶一块纯银块14、由于电弧的存在，将导致()A.电路的分断时间加长B.电路的分断时间缩短C.电路的分断时间不变D.分断能力提高15、GJ20-160型交流接触器在380V时的额定工作电流为160A，故它在380v时能控制的电动机的功率约为()A.85kWB.100kWC.20kWD.160kW16、在接触器的铭牌上常见到AC3、AC4等字样，它们代表()A.生产厂家代号B.使用类别代号C.国标代号D.电压级别代号17、GJ40-16Q型交流接触器在380V时的额定电流为()A.160AB.40AC.100AD.80A18、交流接触器在不同的额定电压下，额定电流()A.相同B.不相同C.与电压无关D.与电压成正比19、熔断器的额定电流与熔体的额定电流()A.是一回事B.不是一回事C.不清楚20、电压继电器的线圈与电流继电器的线圈相比，特点是()A.电压继电器的线圈与被测电路串联B.电压继电器的线圈匝数多、导线细、电阻大C.电压继电器的线圈匝数少、导线粗、电阻小D.电压继电器的线圈匝数少、导线粗、电阻大21、欲增大电压继电器的返回系数，应采取的办法是()A.减小非磁性垫片的厚度B.增加非磁性垫片的厚度C.增加衔衔铁放后的气隙D.减小吸合后的气隙22、断电延时型时间继电器，它的动合触点为()A.延时闭合的动合触点B.瞬动动合触点C.瞬时闭合延时断开的动合触点D.延时闭合瞬时断开的动合触点23、在延时精度要求不高、电源电压波动较大的场合，应选用()A.空气阻尼式时间继电器B.晶体管式时间继电器C.电动式时间继电器D.上述三种都不合适24、交流电压继电器和直流电压继电器铁心的区别是()A.交流电压继电器的铁心是由彼此绝缘的硅钢片叠压而成，而直流电压继电器的铁心则不是B.直流电压继电器的铁心是由彼此绝缘的硅钢片叠压而成，而交流电压继电器的铁心则不是C.交流电压继电器的铁心是由整块软钢制成，而直流电压继电器的铁心则不是D.交、直流电压继电器的铁心都是由整块软钢制成，但其大小和形状不同25、电压继电器的返回系数是指()A.释放电压与吸合电压的比值B.释放电流与吸合电流的比值C.吸合电压与释放电压的比值D.吸合电流与释放电流的比值26、通电延时型时间继电器，它的动作情况是()A.线圈通电时触点延时动作，断电时触点瞬时动作B.线圈通电时触点瞬时动作，断电时触点延时动作C.线圈通电时触点不动作，断电时触点瞬时动作D.线圈通电时触点不动作，断电时触点延时动作27、低压断路器的两段式保护特性是指()A.过载延时和特大短路的瞬时动作B.过载延时和短路短延时动作C.短路短延时和特大短路的瞬时动作D.过载延时、短路短延时和特大短路瞬时动作28、交流接触器的主触点有()A.5对B.7对C.2对D.3对29、直流接触器的电磁系统包括()A.线圈B.铁心C.衔铁D.上述三种30、下面关于继电器叙述正确的是()A.继电器实质上是一种传递信号的电器B.继电器是能量转换电器C.继电器是电路保护电器D.继电器是一种开关电器31、交流接触器有辅助触头取()A.5对B.2对C.7对D.3对32、行程开关的符号为()A.SKB.SBC.SQD.ST33、电流继电器的符号为()A.KGB.KCC.KMD.KA34、电压继电器的符号为()A.KGB.KSC.KVD.KT35、中间继电器的符号为()A.KVB.KSC.KD.KT三、判断题1、交流接触器通电后如果铁心吸合受阻，将导致线圈烧毁()2、交流接触器铁心端面嵌有短路铜环的目的是保证动、静铁心吸合严密，不发生振动与噪声()3、直流接触器比交流接触器更适用于频繁操作的场合()4、低压断路器又称为自动空气开关()5、只要外加电压不变化，交流电磁铁的吸力在吸合前、后是不变的()6、直流电磁铁励磁电流的大小与行程成正比()7、熔断器的保护特性是反时限的()8、低压断路器具有失压保护的功能()9、一定规格的热继电器，其所装的热元件规格可能是不同的()10、无断相保护装置的热继电器不能对电动机的断相提供保护()11、热继电器的额定电流就是其触点的额定电流()12、热继电器的保护特性是反时限的()13、行程开关、限位开关、终端开关是同一种开关()14、万能转换开关本身带有各种保护()15、主令控制器除了手动式产品外，还有由电动机驱动的产品()16、继电器在整定值下动作时所需的最小电压称为复画度()17、固态继电器是一种无触点的继电器()18、一台额定电压为220V的交流接触器在交流220V和直流220V的电源上均可使用()四、分析题1、试举例说明低压电器的分类情况2、在电动机控制线路中，已装有接触器，为什么还要装电源开关?它们的作用有何不同?3、闸刀开关的熔丝为何不装在电源侧?安装闸刀开关时应注意什么?4、在电动机控制接线中，主电路中装有熔断器，为什么还要加装热继电器?它们各起何作用，能否互相代替?而在电热及照明线路中，为什么只装熔断器而不装热继电器?5、如何选用开启式负荷开关?6、熔断器主要由哪几部分组成?各部分的作用是什么?7、如何正确选用按钮?8、交流接触器主要由哪几部分组成?9、中间继电器与交流接触器有什么区别?什么情况下可用中间继电器代替交流接触器使用?10、热继电器能否作短路保护?为什么?11、某机床主轴电动机的型号为Y132S-4，额定功率为5.5KW，电压380V，电流11.6A，定子绕组采用△接法，起动电流为额定电流的6.5倍若用组合开关作电源开关，用按钮、接触器控制电动机的运行，并需要有短路、过载保护试选择所用的组合开关、按钮、接触器、熔断器及热继电器的型号和规格12、什么是低压电器?13、行程开关的触头动作方式有哪几种?各有什么特点?14、什么是接近开关?它有什么特点?15、气囊式时间继电器有何优缺点?第四章习题答案一、填空题1、控制电器、保护电器、控制、保护2、交流、直流、电磁铁、触头、吸引力、具有3、组合、电流为100A、极数4、电动机的额定电流、过载、不能5、扩大、多个输出信号6、接触器、热继电器、按纽7、短路、过载、失压、无熔断器、熔丝熔断8、闸刀、电9、接触器、接触器式、相同、5A10、双断点、微动11、进气口、延时时间短、延时时间长12、串联、吸合、低于、释放、KA13、正转控制、反转控制、互锁、短路14、热、电流为20A、三相式热继电器、具有差动断相保护机构、三角形15、行程、极限16、主、接通或断开、辅助、5A17、串、短路、严重过载、电流、过热18、自动开关、过载、短路、失压19、热、串20、1000V、1200V21、控制电路、主电路、末通过、末动作22、并、串23、进、出、合闸24、可逆转换、组合、小25、位置、QT、KA26、用电动机来拖动生产机械27、垂直、倒装、触电29、电源、接通、分断30、熔丝、熔断器、熔断器片的封闭管31、主触头断开、电弧、触头烧坏、缩短32、长期工作、最大二、选择题A、A、C、B、C、B、B、B、A、AA、B、A、A、A、B、A、B、B、BB、C、D、A、A、A、B、D、D、AB、C、D、C、C三、判断题×、√、×、√、×、×、×、√、√、××、√、√、√、×、×、√、×四、分析题1、试举例说明低压电器的分类情况答：低压电器按照其动作性质不同，可分为自动电器和非自动电器自动电器是按照某个信号或某个物理量的变化而自动动作的电器如电流继电器依照电流的变化而动作；交流接触器接受控制信号后自动吸合或释放等非自动电器是指通过人力操纵而动作的电器如组合开关、按钮等按照电器的职能不同，可分为控制电器和保护电器控制电器主要用来接通和分断电器及对电器设备进行控制的电路，如开关电器保护电器是用来对电源、线路及机电设备等起保护作用如热继电器可用来防止电动机过负载运行等有些电器既是控制电器也是保护电器另外据工作电压性质不同还可分为交流、直流电器按执行功能不同还可分为有触点电器和无触点电器等2、在电动机控制线路中，已装有接触器，为什么还要装电源开关?它们的作用有何不同? 答：电源开关如铁壳开关、自动空气开关一般不适宜用来频繁操作和远距离控制，而一般的电动机控制都有这方面的要求交流接触器适用于频繁地遥控接通或断开交流主电路，它具有一般电源所不能实现的遥控功能，并具有操作频率高、工作可靠和性能稳定等优点但交流接触器保护功能较差，不具备过载、短路等保护功能，而这些功能又是通常电动机控制回路所必须的一般电源开关，特别是自动空气开关，它的保护机构完善齐全，能对电动机进行有效保护所以需由两者配合使用才能做到控制灵活、保护齐备3、闸刀开关的熔丝为何不装在电源侧?安装闸刀开关时应注意什么?答：如将熔丝装在闸刀开关的电源侧(进线端)，则在闸刀拉开后，因熔丝未和电源分开而仍带电如果要检查或更换熔丝，则必须带电作业，容易造成触电事故为了保障安全，必须将熔丝装于闸刀后面，即负荷侧(出线端)在安装闸刀开关时，除不能将电源侧与负荷侧反接外，一般说闸刀开关必须垂直安装在控制屏或开关板上，接通状态手柄应朝上，不能倒装否则在分断状态的时候，闸刀如有松动落下会造成误接通的可能4、在电动机控制接线中，主电路中装有熔断器，为什么还要加装热继电器?它们各起何作用，能否互相代替?而在电热及照明线路中，为什么只装熔断器而不装热继电器?答：熔断器在电气线路中主要起短路保护和严重过载保护作用，而热继电器主要用于过载保护两者不能互为代用，但可以互为补充如果用熔断器作电动机的过载保护，为了防止电动机在启动过程中熔断器熔断，熔断器熔体的额定电流一般应取电动机额定电流的2.5-3倍，这样即使电动机长时间过负荷50%，熔断器也不会熔断，而电动机可能因长时间过负荷而烧坏所以不能用熔断器作过负载保护而热继电器是利用电流的热效应来工作的，由于热惯性的影响，尽管发生短路时电流很大，也不可能使热继电器立即动作，这样就延长了短路故障的影响时间，对供电系统及用电设备会造成危害所以也不能用热继电器作为短路保护对于电热及照明设备，由于负载的性质不同于电动机的拖动负载，一般来说，它们不会出现过负载现象，所以，一般不装热继电器，而只装熔断器，主要起短路保护作用5、如何选用开启式负荷开关?答：开启式负荷开关的选用：(1)用于照明或电热负载时，负荷开关的额定电流等于或大于被控制电路中各负载额定电流之和(2)用于电动机负载时，开启时负荷开关的额定电流一般为电动机额定电流的3倍而且要将开启式负荷开关接熔丝处用铜导线连接，并在开关出线座后面装设单独的熔断器作为电动机的短路保护6、熔断器主要由哪几部分组成?各部分的作用是什么?答：熔断器主要由熔体、安装熔体的熔管和熔座三部分组成熔体是熔断器的主要部分，起短路保护作用常做成丝状或片状在小电流电路中，常用铅锡合金和锌等低熔点金属做成圆截面熔丝；在大电流电路中则用银、铜等较高熔点的金属作成薄片，便于灭弧熔管是保护熔体的外壳，用耐热绝缘材料制成，在熔体熔断时兼有灭弧作用熔座是熔断器的底座，作用是固定熔管和外接引线7、如何正确选用按钮?答：按钮的选用主要根据以下方面：(1)根据使用场合，选择按钮的型号和型式(2)按工作状态指示和工作情况的要求，选择按钮和指示灯的颜色(3)按控制回路的需要，确定按钮的触点形式和触点的组数(4)按钮用于高温场合时，易使塑料变形老化而导致松动，引起接线螺钉间相碰短路，可在接线螺钉处加套绝缘塑料管来防止短路(5)带指示灯的按钮因灯泡发热，长期使用易使塑料灯罩变形，应降低灯泡电压，延长使用寿命8、交流接触器主要由哪几部分组成?答：交流接触器由以下四部分组成：(1)电磁系统用来操作触头闭合与分断它包括静铁芯、吸引线圈、动铁芯(衔铁)铁芯用硅钢片叠成，以减少铁芯中的铁损耗，在铁芯端部极面上装有短路环，其作用是消除交流电磁铁在吸合时产生的振动和噪音(2)触点系统起着接通和分断电路的作用它包括主触点和辅助触点通常主触点用于通断电流较大的主电路，辅助触点用于通断小电流的控制电路(3)灭弧装置起着熄灭电弧的作用(4)其他部件主要包括恢复弹簧、缓冲弹簧、触点压力弹簧、传动机构及外壳等9、中间继电器与交流接触器有什么区别?什么情况下可用中间继电器代替交流接触器使用? 答：中间继电器与交流接触器的区别有以下几点：(1)功能不同交流接触器可直接用来接通和切断带有负载的交流电路；中间接触器主要用来反映控制信号(2)结构不同交流接触器一般带有灭弧装置，中间继电器则没有(3)触头不同交流接触器的触头有主、辅之分，而中间继电器的触头没有主、辅之分，且数量较多中间继电器与交流接触器的原理相同，但触头容量较小，一般不超过5A；对于电动机额定电流不超过5A的电气控制系统，可以代替交流接触器使用10、热继电器能否作短路保护?为什么?答：热继电器不能作短路保护因为热继电器主双金属片受热膨胀的热惯性及操作机构传递信号的惰性原因，使热继电器从过载开始到触头动作需要一定的时间，也就是说，即使电动机严重过载甚至短路，热继电器也不会瞬时动作，因此热继电器不能用作短路保护11、某机床主轴电动机的型号为Y132S-4，额定功率为5.5KW，电压380V，电流11.6A，定子绕组采用△接法，起动电流为额定电流的6.5倍若用组合开关作电源开关，用按钮、接触器控制电动机的运行，并需要有短路、过载保护试选择所用的组合开关、按钮、接触器、熔断器及热继电器的型号和规格答：组合开关的选用HZ10-25型接触器的选用CJ10-20型或CJ20-25型按钮的选择：选用LA19-11型，红、绿各一只熔断器的选择：故选取熔体额定电流为：，选用RL1-60/25型熔断器热继电器的选择：选用JR16-20/3D或JR16B-20/3D12、什么是低压电器?答：电器在实际电路中的工作电压有高低之分，工作于不同电压下的电器可分为高压电器和低压电器两大类，凡工作在交流电压1200V及以下，或直流电压1500V及以下电路中的电器称为低压电器13、行程开关的触头动作方式有哪几种?各有什么特点?答：行程开关的触头动作方式有蠕动型和瞬动型两种蠕动型的触头结构与按钮相似，这种行程开关的结构简单，价格便宜，但触头的分合速度取决于生产机械挡铁的移动速度，易产生电弧灼伤触头，减少触头的使用寿命，也影响动作的可靠性及行程的控制精度瞬动型触头具有快速换接动作机构，触头的动作速度与挡铁的移动速度无关，性能优于蠕动型14、什么是接近开关?它有什么特点?答：接近开关又称无触点位置开关，是一种与运动部件无机械接触而能操作的位置开关当运动的物体靠近开关到一定位置时，开关发出信号，达到行程控制、计数及自动控制的作用与行程开关相比，接近开关具有定位精度高、工作可靠、寿命长、操作频率高以及能适应恶劣工作环境等优点但接近开关在使用时，一般需要有触点继电器作为输出器。

开启式负荷开关选用方法开启式负荷开关是一种常用于电力系统的保护设备，可以在电路发生故障时迅速切断电源，保护电路和设备的安全运行。

选用合适的开启式负荷开关对于电力系统的稳定运行至关重要。

下面将就开启式负荷开关的选用方法进行详细阐述。

首先，在选用开启式负荷开关前，需要对所保护的电路负荷进行充分的了解。

这包括电路的额定电流、额定电压、短路电流等参数。

只有了解了这些参数，才能选择合适的开关额定电流和电压。

其次，在选用开启式负荷开关时，需要考虑其额定电流和电压是否与电路匹配。

开关的额定电流应大于电路的额定电流，以确保在电路发生故障时，开关能够迅速切断电源。

而开关的额定电压则应与电路的额定电压相匹配，以保证电路工作的稳定性和可靠性。

第三，考虑开启式负荷开关的断路能力。

断路能力是指开关在切断故障电流时能够承受的最大电流。

一般情况下，开关的断路能力应大于电路的短路电流，以确保在电路发生短路时，开关能够有效切断电源，避免进一步损坏电路和设备。

第四，选用具有良好的灵敏性和动作可靠性的开关。

开启式负荷开关在电路发生故障时需要能够快速切断电源，因此需要具备灵敏的动作性能。

同时，开关在长期使用中需要具有良好的可靠性，不容易出现误动作或故障。

第五，考虑开启式负荷开关的操作方式。

开启式负荷开关可以手动或自动操作。

手动操作方式适用于小型电路，操作简单方便。

而自动操作方式适用于大型电力系统，可以通过电力保护装置实现对开关的自动控制。

第六，选择具有良好耐久性和防护等级的开关。

开启式负荷开关通常需要承受较高的电流和电压，因此需要具备良好的耐久性。

此外，开关还需要具备一定的防护等级，以保护其免受环境影响和外部因素的损害。

第七，考虑开启式负荷开关的安装和维护便利性。

开关的安装和维护应简单方便，以降低安装和维护的成本，提高工作效率。

最后，需要考虑开启式负荷开关的成本。

开关的选择应在满足电路需求的前提下，尽量选择经济实用的产品，以降低成本。

开启式负荷开关选用方法开启式负荷开关是电路保护中的重要组成部分。

它可以对高压电路进行分断、接通操作，防止电气设备过流或短路，保证电线设备和人员安全。

为满足不同场所的要求，选择适合的开关是非常重要的。

下面将介绍开启式负荷开关选用方法。

功能分类开启式负荷开关在使用时主要根据不同的功能进行分类。

主要有以下几个方面：电流大小开启式负荷开关按照承受电流的大小可以分为低压和高压两类。

低压电流主要指的是1000A以下，高压电流则大于1000A，都可以用在不同的配电系统中。

因此，在选择时我们需要根据实际需求来选择。

功能形式开启式负荷开关按照功能形式分为手动和自动两种类型。

手动开关，顾名思义，需要人工手动操作，常用于小型配电系统。

如一般的家庭、工艺等电气设备。

自动开关，则是依据电路中的电流、电压信号等触发机构自动控制的一种开关，主要用于大型发电厂、输电和变电站等大功率电气设备上。

使用安全级别开启式负荷开关可根据安全标准级别进行划分。

一般型开关，只有基本导电和隔离分断功能，安全防护性能较低，使用在一些一般的场所，如一般的民航、机械机构。

安全型开关，具有较高的安全防护性能，具有频繁接通和短时重合闸能力。

如医院、工矿企业等场所。

选用方法在选用开启式负荷开关时，应考虑以下几个方面：电路参数首要的是要根据电路参数、工作电压、工频、额定电流和额定短路分断能力等因素，选择适当的开关，这是关系到开关的正常使用和稳定性的问题。

工作环境其次还要考虑到工作环境的具体条件，如温度、湿度、海拔高度、震动和腐蚀等因素，选择符合要求的开关。

开关类型根据电路的要求，选择必要的功能形式。

如手动还是自动开关、是否具有绝缘测试功能等。

安全性不同的应用场所还需要考虑安全性，安全型开关能够保障相对比较高的安全性。

常见问题开关的安装开关的选型要与实际的用电情况相符，避免电路超载，影响用电安全。

此外还要注意开关的安装位置，距离电器和钢构件的距离，避免安装在有毒易爆或高温等场合。

常见低压电器选型原则 SANY GROUP system office room 【SANYUA16H-常见低压电器选型原则一．断路器的选择1.一般低压断路器的选择(1)低压断路器的额定电压不小于线路的额定电压。

(2)低压断路器的额定电流不小于线路的计算负载电流。

(3)低压断路器的极限通断能力不小于线路中最大的短路电流。

(4)线路末端单相对地短路电流÷低压断路器瞬时(或短延时)脱扣整定电流≥1.25(5)脱扣器的额定电流不小于线路的计算电流。

(6)欠压脱扣器的额定电压等于线路的额定电压。

2.配电用低压断路器的选择(1)长延时动作电流整定值等于0.8~1倍导线允许载流量。

(2)3倍长延时动作电流整定值的可返回时间不小于线路中最大启动电流的电动机启动时间。

(3)短延时动作电流整定值不小于1.1*(Ijx+1.35KIdem)。

其中，Ijx为线路计算负载电流；K为电动机的启动电流倍数；Idem为最大一台电动机额定电流。

(4)短延时的延时时间按被保护对象的热稳定校核。

(5)无短延时时，瞬时电流整定值不小于1.1*(Ijx+K1KIdem)。

其中，K1为电动机启动电流的冲击系数，可取1.7~2。

(6)有短延时时，瞬时电流整定值不小于1.1倍下级开关进线端计算短路电流值。

3.电动机保护用低压断路器的选择(1)长延时电流整定值等于电动机的额定电流。

(2)6倍长延时电流整定值的可返回时间不小于电动机的实际启动时间。

按启动时负载的轻重，可选用可返回时间为1、3、5、8、15s中的某一挡。

(3)瞬时整定电流：笼型电动机时为(8~15)倍脱扣器额定电流；绕线转子电动机时为(3~6)倍脱扣器额定电流。

4.照明用低压断路器的选择(1)长延时整定值不大于线路计算负载电流。

(2)瞬时动作整定值等于(6~20)倍线路计算负载电流。

二．漏电保护装置的选择1.形式的选择一般情况下，应优先选择电流型电磁式漏电保护器，以求有较高的可靠性。

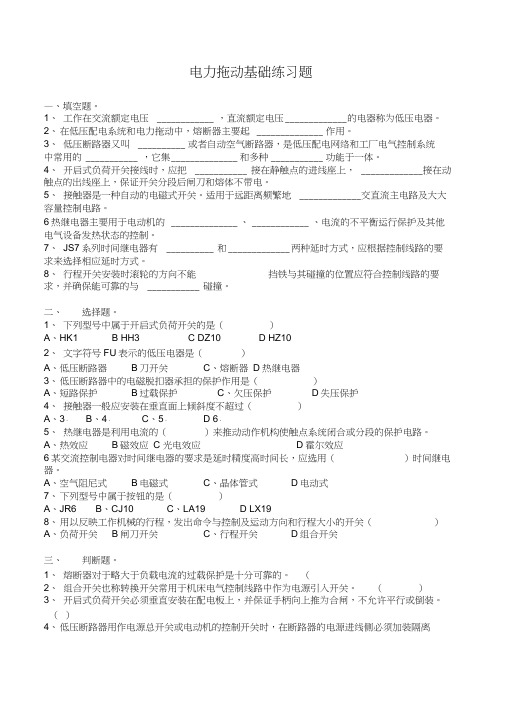

电力拖动基础练习题—、填空题。

1、工作在交流额定电压____________ ，直流额定电压_____________ 的电器称为低压电器。

2、在低压配电系统和电力拖动中，熔断器主要起______________ 作用。

3、低压断路器又叫__________ 或者自动空气断路器，是低压配电网络和工厂电气控制系统中常用的 ___________ ，它集______________ 和多种___________ 功能于一体。

4、开启式负荷开关接线时，应把___________ 接在静触点的进线座上，_____________接在动触点的出线座上，保证开关分段后闸刀和熔体不带电。

5、接触器是一种自动的电磁式开关。

适用于远距离频繁地_____________ 交直流主电路及大大容量控制电路。

6热继电器主要用于电动机的______________ 、____________ 、电流的不平衡运行保护及其他电气设备发热状态的控制。

7、JS7系列时间继电器有 __________ 和_____________ 两种延时方式，应根据控制线路的要求来选择相应延时方式。

8、行程开关安装时滚轮的方向不能挡铁与其碰撞的位置应符合控制线路的要求，并确保能可靠的与 ___________ 碰撞。

二、选择题。

1、下列型号中属于开启式负荷开关的是（）A、HK1 B HH3 C DZ10 D HZ102、文字符号FU表示的低压电器是（）A、低压断路器B刀开关C、熔断器D热继电器3、低压断路器中的电磁脱扣器承担的保护作用是（）A、短路保护B过载保护C、欠压保护D失压保护4、接触器一般应安装在垂直面上倾斜度不超过（）A、3。

B、4。

C、5。

D 6。

5、热继电器是利用电流的（）来推动动作机构使触点系统闭合或分段的保护电路。

A、热效应B磁效应C 光电效应D霍尔效应6某交流控制电器对时间继电器的要求是延时精度高时间长，应选用（）时间继电器。

试卷代号座位号国家开放大学学年度考试机电控制与可编程序控制器技术试题卷一、判断题（正确的打√，错误的打×，每题3分，共30分）1．PLC 采用微处理器作为中央处理单元，可以对开关量进行控制，也可以对模拟量进行控制。

（）2．合闸时应先合上负荷开关，后合上隔离开关。

（）3．开启式负荷开关一般用于不频繁的接通和分断容量不很大的低压供电线路，也可以作为电源的隔离开关，还经常用于小容量电动机的直接起动控制。

（）4．把额定电压为220V 的交流接触器线圈误接入380V 的交流电源上会烧毁线圈。

（）5．PLC 系统的控制功能的改变必须通过修改控制器件和接线来实现。

（）6．小型PLC 一般采用整体式结构。

（）7．对PLC 的中断程序而言，只有中断申请被接受后中断程序才被扫描一次，因此，若要多次执行中断程序，则必须要多次申请。

（）8．双字节移位指令的最大移位位数为8位。

（）9．PROFIBUS-DP 是一种为速度而优化的协议，它是为了在现场控制器（DP 主站）和分布式I/O （DP 从站）之间的通信而特别设计的。

（）10．常用的网络有线传输媒介主要有同轴电缆、双绞线及光缆，其中同轴电缆传输速率最高、传输质量最好。

（）二、简答题（每小题8分，共16分。

注：此题同学们可按自己理解的语言解答，意思正确即可。

）1．比较接近式行程开关与机械式行程开关的优缺点。

题号一二三四五六总分得分《机电控制与可编程序控制器技术》复习指导2．试分析以下梯形图实现的基本功能。

三、读图分析题（每小题为单项选择题。

每题3分，共18分）某三台电动机控制线路如下图所示。

其中，时间继电器KF1～KF4的延时时间分别为T1～T4。

请仔细阅读下图，完成以下小题：（a）（b）图三台电动机控制线路图（1）按下起动按钮SF1后，三台电动机的启动顺序为（）。

A．M1→M2→M3 B.M3→M2→M1C．M2→M3→M1 D.三台电机同时启动（2）按下停止按钮SF2后，三台电动机的停机顺序为（）。

第四章习题答案一、填空题1、控制电器、保护电器、控制、保护。

2、交流、直流、电磁铁、触头、吸引力、具有。

3、组合、电流为100A、极数。

4、电动机的额定电流、过载、不能。

5、扩大、多个输出信号。

6、接触器、热继电器、按纽。

7、短路、过载、失压、无熔断器、熔丝熔断。

8、闸刀、电。

9、接触器、接触器式、相同、5A。

10、双断点、微动。

11、进气口、延时时间短、延时时间长。

12、串联、吸合、低于、释放、KA。

13、正转控制、反转控制、互锁、短路。

14、热、电流为20A、三相式热继电器、具有差动断相保护机构、三角形。

15、行程、极限。

16、主、接通或断开、辅助、5A。

17、串、短路、严重过载、电流、过热。

18、自动开关、过载、短路、失压。

19、热、串。

20、1000V、1200V。

21、控制电路、主电路、末通过、末动作。

22、并、串。

23、进、出、合闸。

24、可逆转换、组合、小。

25、位置、QT、KA。

26、用电动机来拖动生产机械。

27、垂直、倒装、触电。

28、开关盖、合闸。

29、电源、接通、分断。

30、熔丝、熔断器、熔断器片的封闭管。

31、主触头断开、电弧、触头烧坏、缩短。

32、长期工作、最大。

二、选择题A、A、C、B、C、B、B、B、A、AA、B、A、A、A、B、A、B、B、BB、C、D、A、A、A、B、D、D、AB、C、D、C、C三、判断题×、√、×、√、×、×、×、√、√、××、√、√、√、×、×、√、×四、分析题。

1、试举例说明低压电器的分类情况。

答：低压电器按照其动作性质不同，可分为自动电器和非自动电器。

自动电器是按照某个信号或某个物理量的变化而自动动作的电器。

如电流继电器依照电流的变化而动作；交流接触器接受控制信号后自动吸合或释放等。

非自动电器是指通过人力操纵而动作的电器。

如组合开关、按钮等。

高低压电气设备复习题（共三个部分）第一部分低压电器设备（标答见下）一、填空题1、低压电器按照它的职能不同可分为( )和( )两类。

由此可知，交流接触器属于( )类电器，熔断器属于( )类电器。

2、接触器可分为( )和( )两类，它们都是由( )和( )两个主要部分组成，利用电磁铁的( )而动作。

接触器( )失压保护功能。

3、HZ10-100/3是( )开关的型号。

型号中“100”表示额定( )，“3”表示( )。

4、用热继电器对电动机进行保护，其整定电流值应由( )来确定。

热继电器可以用来防止电动机因( )而损坏，( )用来对电动机进行失压保护。

5、可以用中间继电器来( )控制回路的数目。

中间继电器是把一个输入信号变成为( )的继电器。

6、磁力启动器通常由( )、( )、( )等部分组成。

7、自动空气开关在电路发生( )、( )和( )等故障时，能自动切断故障电路。

采用自动空气开关可对电动机实行( )保护，因而可以避免电动机因( )而引起的故障。

8、刀开关又简称( )，刀开关在分断有负载电路时，其触刀与静夹座间会立即产生( )。

9、中间继电器的结构和原理和( )相同，故也称为( )继电器。

其各对触头允许通过的电流是( )的，额定电流一般为( )。

10、JW2型行程开关是一种具有( )快速动作的( )开关。

11、气囊式时间继电器要调整其延时时间可改变( )的大小，进气快则( )，反之则( )。

12、电流继电器的吸引线圈应( )在主电路中。

欠电流继电器在主电路通过正常工作电流时，动铁心已经被( )，当主电路的电流( )其整定电流时，动铁心才被( )。

电流继电器的文字符号是( )。

13、电动机的正反转控制电路，其实就是( )与( )电路的组合。

但在任何时候只允许其中一组电路工作，因此必须进行( )，以防止电源( )。

14、“JR16-20/3D”是表示( )继电器，“20”表示额定( )，“3”表示( )，“D”表示( )。

开启式负荷开关一般用在什么电路中做电路的童年作文开启式负荷开关（1）开启式负荷开关的用途与特点开启式负荷开关又叫胶盖瓷底刀开关（俗称胶盖闸），是由刀开关和熔丝组合而成的一种电器。

主要用作交流频率为50Hz，额定电压为单相220V、三相380V，额定电流至100A的电路中的总开关、支路开关以及电灯、电热器等操作开关，作为手动不频繁地接通与分断有负载电器及小容量线路的短路保护之用的负荷开关。

开启式负荷开关具有结构简单、价格低廉、使用维修方便等优点，目前已广泛应用于工业、农业、矿山、交通、家庭等各个行业。

（2）开启式负荷开关的分类开启式负荷开关的类型主要有HK1 、HK2、HK4和HK8等系列产品。

按极数分为二极和三极两种，二极式产品的额定电压为220V（或250V），额定电流有10A、15A、30A三种（或10A、16A、32A、63A 四种）；三极式产品的额定电压为380V，额定电流有15A、30A、60A 三种（或16A、32A、63A三种）。

（3）开启式负荷开关的基本结构与工作原理开启式负荷开关主要由瓷质手柄、触刀（又称动触点）、触刀座、进线座、出线座、熔丝、瓷底座、上胶盖、下胶盖及紧固螺母等零件装配而成。

开启式负荷开关的全部导电零件都固定在一块瓷底板上面。

触刀的一端固定在瓷质手柄上，另一端固定在触刀座上，并可绕着触刀座上的铰链转动。

操作人员手握瓷柄朝上推的时候，触刀绕铰链向上转动，插入插座，将电路接通；反之，将瓷柄向下拉，触刀就绕铰链向下转动，脱离插座，将电路切断。

开启式负荷开关的结构1—胶盖；2—触刀；3—出线座；4—瓷底座；5—熔丝；6—夹座；7—进线座（4）开启式负荷开关的选择①额定电压的选择开启式负荷开关用于照明电路时，可选用额定电压为220V或250V的二极开关；用于小容量三相异步电动机时，可选用额定电压为380V或500V的三极开关。

②额定电流的选择在正常的情况下，开启式负荷开关一般可以接通或分断其额定电流。

一、填空题（每题0.2分，共1.2分）题目1正确可编程序控制器通过数字式模拟式的输入和输出，控制各类型的机械或生产过程。

题目2正确熔断器主要防止电路的过载或短路保护元件。

题目3电磁式接触器主要由电磁机构触头系统和灭弧装置和其它部分组成。

题目4正确触点系统分为主触点和辅助触点，分别用来直接接通和断开交流主电路和控制电路。

题目5正确热继电器是利用电流流过发热元件产生热量来使检测元件弯曲，进而推动机构动作的一种保护电器，主要被用作电动机的长期保护。

题目6分闸时应先断开负荷开关，再断开隔离开关；合闸时应先合隔离开关，后合负荷开关。

如果违反操作规程，会造成隔离开关刀口弧光短路甚至更严重的事故。

信息文本二、判断题（每题0.44分，共8.8分）题目7正确PLC从早期开关量的输入、输出，模拟量的输入、输出，已经发展到能够完成复杂控制功能、通信联网功能的各种控制单元。

正确答案是“对”。

题目8正确PLC是专门用来完成逻辑运算的控制器。

正确答案是“错”。

题目9正确PLC具有监控和自诊断能力，若发生故障或异常，可及时判断故障原因，并排除故障。

正确答案是“对”。

题目10正确由于PLC的可靠性和抗干扰能力较差，所以不能在恶劣的工业环境中应用。

正确答案是“错”。

题目11正确在工业自动化领域，PLC，DCS与IPC技术正在趋于融合。

正确答案是“对”。

题目12正确开启式负荷开关可用于手动频繁的接通和断开带负荷的电路，以及作为线路末端的短路保护。

正确答案是“错”。

题目13正确为防止无关人员误操作，在重要场合应选用带钥匙操作的按钮。

正确答案是“对”。

题目14正确选用按钮时，通常停止按钮宜选用绿色；启动按钮优先选用红色。

（正确答案是“错”。

题目15正确选用按钮时，一钮双用（启动∕停止）可以选用黑、白或灰色按钮。

正确答案是“对”。

题目16正确低压断路器即低压自动空气开关，简称自动开关，可实现电路的短路、过载、失电压与欠电压的保护，能自动分断故障电路，而且在分断故障电流后一般不需要更换零部件。
