开启式负荷开关..

一单选题（60题）单选都是A，可以删点42-53单选题。

1 HK系列开启式负荷开关用于控制电动机的直接起动和停止时，应选用额定电流不小于电动机额定电流的（A ）倍的三极开关。

A 3 B 1.5 C2 D 42 HH系列封闭式负荷开关属于（A） A 非制动切换电器 B 自动切换电器C 无法判断D 以上都不是3 按下复位按钮时，其（A ）A 常闭触头先断开 B 常开触头先闭合 C 两触头同时闭合 D 两触头同时断开4 按钮冒的颜色和符号标志用来（ A ）。

A 区分功能 B 注意安全C引起警惕 D 以上都不是5 交流接触器的铁心端面装有短路环的目的（A ）。

A 减小铁心振动 B 增大铁心磁通 C 减缓铁心冲击 D 以上都不是6 热继电器主要用于电动机的（ A ）。

A 过载保护 B 短路保护C欠压保护 D 零压保护7 热继电器在使用时，其热元件应与电动机的定子绕阻（A ）。

A 串联 B 并联 C 既可以串联也可以并联 D 以上都不是8 具有过载保护的接触器自锁控制线路中，实现短路保护的电器是（A ）。

A 熔断器 B 热继电器 C 接触器 D 以上都不是9 在接触器连锁的正、反转控制线路中，其联锁触头应是对方接触器（）。

A 常闭辅助触头 B 主触头 C 常开辅助触头 D 以上都不是10 交流接触器操作频率过高会导致（ A ）过热 A 线圈 B 铁心 C 触头 D 外壳11 空气阻尼式时间继电器调节延时的方法是（） A 调节进气孔大小 B 调节释放弹簧的松紧 C 调节铁心与衔铁间的气隙长度 D 以上都不是12 一般情况下，可通过调节（)来整定过电流继电器的动作值。

A 反作用弹簧的反作用力 B 线圈圈数 C 铁心与衔铁的距离 D 以上都不是13 当通过欠电流继电器线圈的电流降低到额定电流的（）时，继电器即释放复位。

A 20%B 65%C 90%D 85%14 交流接触器在线圈电压不小于（）Un时也能正常工作 A 85% B 20% C 65%D 90%15 在Y系列三相笼型异步电动机，工作最高环境温度为40℃，温升80℃，选用（）型号漆包线较合适 A QZ B QF C QQ D QY16 三相电动机△型接时，每个绕组两端的电压为（）。

开启式负荷开关选用方法开启式负荷开关是电路保护中的重要组成部分。

它可以对高压电路进行分断、接通操作，防止电气设备过流或短路，保证电线设备和人员安全。

为满足不同场所的要求，选择适合的开关是非常重要的。

下面将介绍开启式负荷开关选用方法。

功能分类开启式负荷开关在使用时主要根据不同的功能进行分类。

主要有以下几个方面：电流大小开启式负荷开关按照承受电流的大小可以分为低压和高压两类。

低压电流主要指的是1000A以下，高压电流则大于1000A，都可以用在不同的配电系统中。

因此，在选择时我们需要根据实际需求来选择。

功能形式开启式负荷开关按照功能形式分为手动和自动两种类型。

手动开关，顾名思义，需要人工手动操作，常用于小型配电系统。

如一般的家庭、工艺等电气设备。

自动开关，则是依据电路中的电流、电压信号等触发机构自动控制的一种开关，主要用于大型发电厂、输电和变电站等大功率电气设备上。

使用安全级别开启式负荷开关可根据安全标准级别进行划分。

一般型开关，只有基本导电和隔离分断功能，安全防护性能较低，使用在一些一般的场所，如一般的民航、机械机构。

安全型开关，具有较高的安全防护性能，具有频繁接通和短时重合闸能力。

如医院、工矿企业等场所。

选用方法在选用开启式负荷开关时，应考虑以下几个方面：电路参数首要的是要根据电路参数、工作电压、工频、额定电流和额定短路分断能力等因素，选择适当的开关，这是关系到开关的正常使用和稳定性的问题。

工作环境其次还要考虑到工作环境的具体条件，如温度、湿度、海拔高度、震动和腐蚀等因素，选择符合要求的开关。

开关类型根据电路的要求，选择必要的功能形式。

如手动还是自动开关、是否具有绝缘测试功能等。

安全性不同的应用场所还需要考虑安全性，安全型开关能够保障相对比较高的安全性。

常见问题开关的安装开关的选型要与实际的用电情况相符，避免电路超载，影响用电安全。

此外还要注意开关的安装位置，距离电器和钢构件的距离，避免安装在有毒易爆或高温等场合。

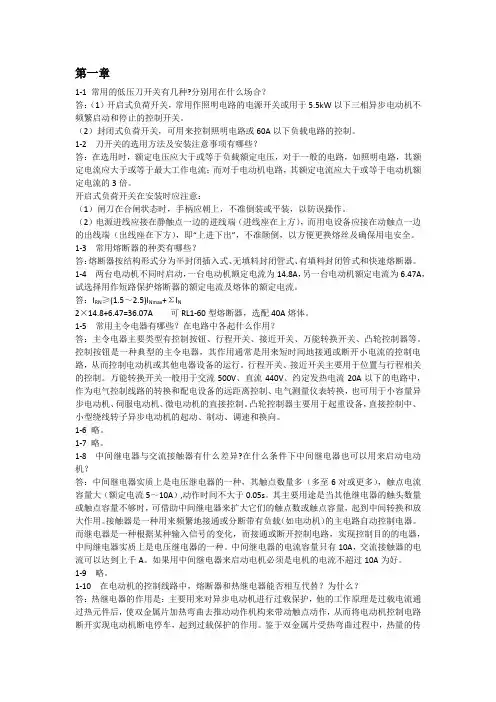

第一章1-1 常用的低压刀开关有几种?分别用在什么场合？答：（1）开启式负荷开关，常用作照明电路的电源开关或用于5.5kW以下三相异步电动机不频繁启动和停止的控制开关。

（2）封闭式负荷开关，可用来控制照明电路或60A以下负载电路的控制。

1-2 刀开关的选用方法及安装注意事项有哪些？答：在选用时，额定电压应大于或等于负载额定电压，对于一般的电路，如照明电路，其额定电流应大于或等于最大工作电流；而对于电动机电路，其额定电流应大于或等于电动机额定电流的3倍。

开启式负荷开关在安装时应注意：（1）闸刀在合闸状态时，手柄应朝上，不准倒装或平装，以防误操作。

（2）电源进线应接在静触点一边的进线端（进线座在上方），而用电设备应接在动触点一边的出线端（出线座在下方），即“上进下出”，不准颠倒，以方便更换熔丝及确保用电安全。

1-3 常用熔断器的种类有哪些？答：熔断器按结构形式分为半封闭插入式、无填料封闭管式、有填料封闭管式和快速熔断器。

1-4 两台电动机不同时启动，一台电动机额定电流为14.8A，另一台电动机额定电流为6.47A，试选择用作短路保护熔断器的额定电流及熔体的额定电流。

答：I RN≥(1.5～2.5)I Nmax+ΣI N2×14.8+6.47=36.07A 可RL1-60型熔断器，选配40A熔体。

1-5 常用主令电器有哪些？在电路中各起什么作用？答：主令电器主要类型有控制按钮、行程开关、接近开关、万能转换开关、凸轮控制器等。

控制按钮是一种典型的主令电器，其作用通常是用来短时间地接通或断开小电流的控制电路，从而控制电动机或其他电器设备的运行。

行程开关、接近开关主要用于位置与行程相关的控制。

万能转换开关一般用于交流500V、直流440V、约定发热电流20A以下的电路中，作为电气控制线路的转换和配电设备的远距离控制、电气测量仪表转换，也可用于小容量异步电动机、伺服电动机、微电动机的直接控制。

凸轮控制器主要用于起重设备，直接控制中、小型绕线转子异步电动机的起动、制动、调速和换向。

开启式负荷开关(1)开启式负荷开关的结构开启式负荷开关俗称胶盖刀开关(或刀开关)，在电路中的作用是不频繁地接通和分断有负载电路;以及小容量线路的短路保护。

图1-10a 是HK系列开启式负荷开关的结构图，主要由瓷底座、静触点、触刀、瓷柄、熔体和胶盖等构成。

图1-10b为其图形符号，其文字符号为 QS。

其结构简单，价格低廉，常用作照明电路和电热电路的电源开关，也可用来控制 5.5kW 以下异步电动机的起动与停止。

因其无专门的灭弧装置，故不宜频繁分合电路。

现在工厂机床电气控制系统中已很少使用这种电器。

刀开关种类很多，有两极的(额定电压250V)和三极的(额定电压380V)，额定电流由10A 至100A不等，其中60A及以下的才用来控制电动机。

(2)开启式负荷开关的选用与使用注意事项选用刀开关时应注意，刀开关的额定电压应等于或大于电路额定电压，其额定电流应等于(在开启闭合通风良好的场合)或稍大于(在封闭的开关柜内或散热条件较差的工作场合，一般选 1.15 倍)工作电流。

在开关柜内使用还应考虑操作方式，如杠杆操作机构、螺旋式操作机构等。

当用刀开关控制电动机时，考虑其起动电流可达(4~7)倍的额定电流，选择刀开关的额定电流应是电动机额定电流的3倍左右。

开启式负荷开关的安装使用安全注意事项如下:1)开启式负荷开关必须垂直安装在配电板或控制箱上，并且电源进线孔在上方。

2) 接线时电源进线和出线不能接反，否则更换熔丝时易发生触电事故。

3)分断负载时，应尽快拉闸，以减小电弧的影响。

4) 使用过程中若发现动触点和静触点接触歪斜，应及时修复，否则会由于接触电阻增大，使动触点和静触点因过热而损坏。

5)开关在合闸时，应保证三相触点同时合闸，而且要接触良好，如果接触不良或有一相没合上，会使电动机因缺相运行而烧毁。

6) 更换熔丝必须在开关断开的情况下进行。

换上的新熔丝应与原熔丝规格相同。
