开启式负荷开关选用方法开启式负荷开关是一种常用于电力系统的保护设备，可以在电路发生故障时迅速切断电源，保护电路和设备的安全运行。
选用合适的开启式负荷开关对于电力系统的稳定运行至关重要。
下面将就开启式负荷开关的选用方法进行详细阐述。
首先，在选用开启式负荷开关前，需要对所保护的电路负荷进行充分的了解。
这包括电路的额定电流、额定电压、短路电流等参数。
只有了解了这些参数，才能选择合适的开关额定电流和电压。
其次，在选用开启式负荷开关时，需要考虑其额定电流和电压是否与电路匹配。
开关的额定电流应大于电路的额定电流，以确保在电路发生故障时，开关能够迅速切断电源。
而开关的额定电压则应与电路的额定电压相匹配，以保证电路工作的稳定性和可靠性。
第三，考虑开启式负荷开关的断路能力。
断路能力是指开关在切断故障电流时能够承受的最大电流。
一般情况下，开关的断路能力应大于电路的短路电流，以确保在电路发生短路时，开关能够有效切断电源，避免进一步损坏电路和设备。
第四，选用具有良好的灵敏性和动作可靠性的开关。
开启式负荷开关在电路发生故障时需要能够快速切断电源，因此需要具备灵敏的动作性能。
同时，开关在长期使用中需要具有良好的可靠性，不容易出现误动作或故障。
第五，考虑开启式负荷开关的操作方式。
开启式负荷开关可以手动或自动操作。
手动操作方式适用于小型电路，操作简单方便。
而自动操作方式适用于大型电力系统，可以通过电力保护装置实现对开关的自动控制。
第六，选择具有良好耐久性和防护等级的开关。
开启式负荷开关通常需要承受较高的电流和电压，因此需要具备良好的耐久性。
此外，开关还需要具备一定的防护等级，以保护其免受环境影响和外部因素的损害。
第七，考虑开启式负荷开关的安装和维护便利性。
开关的安装和维护应简单方便，以降低安装和维护的成本，提高工作效率。
最后，需要考虑开启式负荷开关的成本。
开关的选择应在满足电路需求的前提下，尽量选择经济实用的产品，以降低成本。

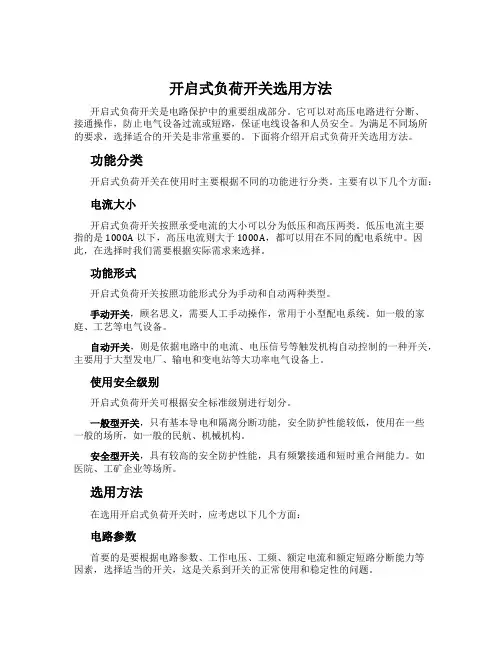

开启式负荷开关选用方法开启式负荷开关是电路保护中的重要组成部分。
它可以对高压电路进行分断、接通操作，防止电气设备过流或短路，保证电线设备和人员安全。
为满足不同场所的要求，选择适合的开关是非常重要的。
下面将介绍开启式负荷开关选用方法。
功能分类开启式负荷开关在使用时主要根据不同的功能进行分类。
主要有以下几个方面：电流大小开启式负荷开关按照承受电流的大小可以分为低压和高压两类。
低压电流主要指的是1000A以下，高压电流则大于1000A，都可以用在不同的配电系统中。
因此，在选择时我们需要根据实际需求来选择。
功能形式开启式负荷开关按照功能形式分为手动和自动两种类型。
手动开关，顾名思义，需要人工手动操作，常用于小型配电系统。
如一般的家庭、工艺等电气设备。
自动开关，则是依据电路中的电流、电压信号等触发机构自动控制的一种开关，主要用于大型发电厂、输电和变电站等大功率电气设备上。
使用安全级别开启式负荷开关可根据安全标准级别进行划分。
一般型开关，只有基本导电和隔离分断功能，安全防护性能较低，使用在一些一般的场所，如一般的民航、机械机构。
安全型开关，具有较高的安全防护性能，具有频繁接通和短时重合闸能力。
如医院、工矿企业等场所。
选用方法在选用开启式负荷开关时，应考虑以下几个方面：电路参数首要的是要根据电路参数、工作电压、工频、额定电流和额定短路分断能力等因素，选择适当的开关，这是关系到开关的正常使用和稳定性的问题。
工作环境其次还要考虑到工作环境的具体条件，如温度、湿度、海拔高度、震动和腐蚀等因素，选择符合要求的开关。
开关类型根据电路的要求，选择必要的功能形式。
如手动还是自动开关、是否具有绝缘测试功能等。
安全性不同的应用场所还需要考虑安全性，安全型开关能够保障相对比较高的安全性。
常见问题开关的安装开关的选型要与实际的用电情况相符，避免电路超载，影响用电安全。
此外还要注意开关的安装位置，距离电器和钢构件的距离，避免安装在有毒易爆或高温等场合。
常用低压配电电器的种类及其功能在工矿企业的电气控制设备中，采用的基本上都是低压电器。
因此，低压电器是电气控制中的基本组成元件，控制系统的优劣与低压电器的性能有直接的关系。
作为电气工程技术人员，应该熟悉低压电器的结构、工作原理和使用方法。
可编程控制器在电气控制系统中需要大量的低压控制电器才能组成一个完整的控制系统，因此熟悉低压电器的基本知识是学习可编程控制器的基础。
低压电器是指额定电压等级在交流1200V、直流1500V以下的电器。
在我国工业控制电路中最常用的三相交流电压等级为380V，只有在特定行业环境下才用其他电压等级，如煤矿井下的电钻用127V、运输机用660V、采煤机用1140V等。
单相交流电压等级最常见的为220V，机床、热工仪表和矿井照明等采用127V电压等级，其他电压等级如6V、12V、24V、36V和42V等一般用于安全场所的照明、信号灯以及作为控制电压。
直流常用电压等级有110V、220V和440V，主要用于动力；6V、12V、24V和36V 主要用于控制；在电子线路中还有5V、9V和15V等电压等级。
1.1 常用低压电器的分类低压电器种类繁多，功能各样，构造各异，用途广泛，工作原理各不相同，常用低压电器的分类方法也很多。
1．按用途或控制对象分类（1）配电电器：主要用于低压配电系统中。
要求系统发生故障时准确动作、可靠工作，在规定条件下具有相应的动稳定性与热稳定性，使电器不会被损坏。
常用的配电电器有刀开关、转换开关、熔断器和断路器等。
（2）控制电器：主要用于电气传动系统中。
要求寿命长、体积小、重量轻且动作迅速、准确、可靠。
常用的控制电器有接触器、继电器、起动器、主令电器和电磁铁等。
2．按动作方式分类（1）自动电器：依靠自身参数的变化或外来信号的作用，自动完成接通或分断等动作，如接触器和继电器等。
（2）手动电器：用手动操作来进行切换的电器，如刀开关、转换开关和按钮等。
3．按触点类型分类（1）有触点电器：利用触点的接通和分断来切换电路，如接触器、刀开关和按钮等。
开启式负荷开关(1)开启式负荷开关的结构开启式负荷开关俗称胶盖刀开关(或刀开关)，在电路中的作用是不频繁地接通和分断有负载电路;以及小容量线路的短路保护。
图1-10a 是HK系列开启式负荷开关的结构图，主要由瓷底座、静触点、触刀、瓷柄、熔体和胶盖等构成。
图1-10b为其图形符号，其文字符号为 QS。
其结构简单，价格低廉，常用作照明电路和电热电路的电源开关，也可用来控制 5.5kW 以下异步电动机的起动与停止。
因其无专门的灭弧装置，故不宜频繁分合电路。
现在工厂机床电气控制系统中已很少使用这种电器。
刀开关种类很多，有两极的(额定电压250V)和三极的(额定电压380V)，额定电流由10A 至100A不等，其中60A及以下的才用来控制电动机。
(2)开启式负荷开关的选用与使用注意事项选用刀开关时应注意，刀开关的额定电压应等于或大于电路额定电压，其额定电流应等于(在开启闭合通风良好的场合)或稍大于(在封闭的开关柜内或散热条件较差的工作场合，一般选 1.15 倍)工作电流。
在开关柜内使用还应考虑操作方式，如杠杆操作机构、螺旋式操作机构等。
当用刀开关控制电动机时，考虑其起动电流可达(4~7)倍的额定电流，选择刀开关的额定电流应是电动机额定电流的3倍左右。
开启式负荷开关的安装使用安全注意事项如下:1)开启式负荷开关必须垂直安装在配电板或控制箱上，并且电源进线孔在上方。
2) 接线时电源进线和出线不能接反，否则更换熔丝时易发生触电事故。
3)分断负载时，应尽快拉闸，以减小电弧的影响。
4) 使用过程中若发现动触点和静触点接触歪斜，应及时修复，否则会由于接触电阻增大，使动触点和静触点因过热而损坏。
5)开关在合闸时，应保证三相触点同时合闸，而且要接触良好，如果接触不良或有一相没合上，会使电动机因缺相运行而烧毁。
6) 更换熔丝必须在开关断开的情况下进行。
换上的新熔丝应与原熔丝规格相同。
H D、H S系列开启式刀开关符合标准：GB/T 14048.3产品安装使用前，请仔细阅读使用说明书，并妥善保管，以备查阅。
警告1、不带灭弧室开关不能带负载操作,带有灭弧室的开关可分断相应的额定电流；若使用不带灭弧室的开关分断额定电流,因为没有灭弧装置， 开关在分断过程中所产生的拉弧现象无法避免,很可能会出现灼伤人、引起火灾、短路等危险。
对有灭弧室的刀开关在分断相应的额定电流时,严禁湿手操作开关,否则可能发生电 击事故。
2、不得将触头歪斜的产品投入使用 ；由于触头位置不正，触刀的接触面达 不到规定要求，若强行投入使用，产品触头温度会急剧升高而引起火灾等 危险。
注意1、刀开关安装场所应无爆炸危险、无腐蚀性气体,并应注意防潮、防尘、防 震动。
2、绝缘测试本刀开关出厂前已按标准规定进行绝缘测试,安装前如进行复测,必须按如下步骤：a) 在-5℃ ~ +40℃进行测量绝缘电阻;b) 用1000V兆欧表；c) 工频耐压施加部位;主触头处于闭合位置时：1）各极电器连接在一起与开关底板接地之间；2）每一极与相邻的极之间。
主触头处于断开位置时：1）连在一起的各极所有带电部分与开关底板接地之间；2）进线端各极连接在一起与出线端各级相连之间。
3）试验过程中不应发生绝缘击穿或闪络现象（泄漏电流不大于100mA）。
4）绝缘电阻应不小于10兆欧。
1 适用范围 HD开启式刀开关、HS刀形转换开关（以下简称刀开关）,其额定工作频率为50Hz，额定工作电压交流400V，额定电流至3000A，在工业企业的配电设备中，用来接通及分断额定电流的交流电路或作隔离开关用(若接通和分断直流电路，用户与制造厂协商)。
其中：1.1 HD(HS)11中央手柄式的开关主要用于动力站， 不能用来断开带电的电路， 作为电气隔离之用。
1.2 HD(HS)12侧方正面杠杆操作机构式开关主要用于正面操作、前面维修的开关柜中，操作机构可以在柜的两侧安装。
1.3 HD(HS)13中央正面杠杆操作机构式开关主要用于正面操作、后面维修的开关柜中，操作机构装在正前方。
开启式负荷开关开启式负荷开关(又称胶盖刀开关)主要用于额定电压在380V下，电流在60A以下的交流电路中，作一般电灯、电阻和电热等回路的控制开关、不频繁地带负荷操作和作短路保护用。
它主要由瓷质底座、静触座、接装熔丝的接头、上胶盖、下胶盖、带瓷质手柄的闸刀等组成。
(一)开关的安装及使用1.刀开关和熔丝联合使用时,刀开关应装在前面(电源侧),熔丝应装在后面(负裁侧)。
电源进线应接在静座上，而用电负载应接在下出线端上，这样在开关拉开后，闸刀和熔丝上均不带电，以保证更换熔丝时就不会触电。
2.刀开关在安装时,不板应垂直地面,不可业想或侧装,刀开关在合闸位管时，手枘应向上，以防误操作合闸。
3.操作时不可面对开关以防止电弧伤人,在拉开或推合时动作要迅速以减弱电弧对刀片和触座的灼伤。
如胶盖或手柄损坏、刀触点接触松动、氧化严重时应及时修复或更换。
(二)开关的运行与维护1.由于过负荷或短路故障,使熔丝熔断,待故障排除后,需要更换新熔丝时，必须观察绝缘瓷座及上、下胶盖部分。
因为熔丝熔化后，在电弧的作用下，使绝缘瓷底座和胶盖内壁表面附着一层金属粉粒，将会造成的缘部分的绝缘性能下条，甚至不绝缘，，致在重新合闸送中的瞬间，引起开关本身相间短路。
就想求先用干燥的棉布或棉纱将金属粉粒擦净，再更换熔丝。
2,当负有较大时,为防止刀开关本身出现相间短路,可与熔新器产合使用,将熔断器转在刀开关价荷一侧,刀开关本身不再装熔丝,在应装熔丝的接点上,装与线路导线截面相同的铜线。
这时,刀开关仅作开关使用,而短路保护及过载保护由熔断器实现。
3.刀开关的维护,主要是注意刀开关各部分的温升不超过允许值,其允许温升为55℃,如铜的表面变成一层暗红仙,其温自已大大超过,应立即设法外理。
可将精烛钟及刀片上,若新炖熔化,说明温度已超过。
4.刀开关和进出线的连接螺钉,应经常紧固,保持接触良好,否则接种处一出很高,引起发热且有可能发生火灾。
5.使用时,刀片和夹座接触处,可能会出现歪扭等接触不良现象,也会引起刀开关过热,应及时修整,保证有足够的接触面积,以便减小接触电阻、降低温升。
1.开启式负荷开关开启式负荷开关必须垂直安装在控制屏式开关板上，且合闸状态时手柄应朝上不允许倒装或平装，以防发生误合闸事故。
开启式负荷开关控制照明和电热负载使用时，要装接熔断器作短路和过载保护。
接线时:把电源进线接在静触点一边的进线座，负载接在动触点一边的出线座，这样在开关断开后，闸刀和熔体上都不会带电。
开启式负荷开关用作电动机的控制开关时，应将开关的熔体部分用铜导线直连，并在出线端另外加装熔断器作短路保护。
另外还需注意：更换熔体时，必须在闸刀断开的情况下按原规格更换；在分闸和合闸操作时，应动作迅速，项目一、手动开关的安装与维修安装与使用使电弧尽快熄灭。
2.组合开关的安装与使用（1）HZ10系列组合开关应安装在控制箱（或壳体）内，其操作手柄最好在控制箱的前面或侧面。
开关为断开状态时手柄应在水平位置。
HZ3系列组合开关外壳上的接地螺钉应可靠接地。
（2）若需在箱内操作，开关最好装在箱内右上方，并且在它的上方不安装其它电器，否则需要采取隔离措施或绝缘措施。
（3）组合开关的通断能力较低，不能用来分断故障电流。
用于控制异步电动机的正反转时，必须在电动机完全停止转动后才能反向启动，且每小时的接通次数不能超过15～20次。
（4）当操作频率过高或负载功率因数较低时，应降低开关的容量使用，以延长其使用寿命。
（5）倒顺开关接线时，应将开关两侧进出线中的一相互换，并看清开关接线端标记，切忌接错，以免产生电源两相短路故障。
3.按钮的安装与使用按钮安装在面板上时，应布置整齐，排列合理，可根据电动机启动的先后顺序，从上到下或从左到右排列。
同一机床运动部件有几种不同的工作状态（如上、下、前、后，松紧等），应使每一对相反状态的按钮安装在一组。
按钮的安装应牢固，安装按钮的金属板或金属按钮盒必须可靠接地。
由于按钮的触点间距较小，如有油污等极易发生短路故障，所以应注意保持触点间的清洁。
光标按钮一般不宜用于需长期通电显示处，以免塑料外壳过度受热而变形，使更换灯泡困难。
开启式负荷开关一般用在什么电路中做电路的童年作文开启式负荷开关（1）开启式负荷开关的用途与特点开启式负荷开关又叫胶盖瓷底刀开关（俗称胶盖闸），是由刀开关和熔丝组合而成的一种电器。
主要用作交流频率为50Hz，额定电压为单相220V、三相380V，额定电流至100A的电路中的总开关、支路开关以及电灯、电热器等操作开关，作为手动不频繁地接通与分断有负载电器及小容量线路的短路保护之用的负荷开关。
开启式负荷开关具有结构简单、价格低廉、使用维修方便等优点，目前已广泛应用于工业、农业、矿山、交通、家庭等各个行业。
（2）开启式负荷开关的分类开启式负荷开关的类型主要有HK1 、HK2、HK4和HK8等系列产品。
按极数分为二极和三极两种，二极式产品的额定电压为220V（或250V），额定电流有10A、15A、30A三种（或10A、16A、32A、63A 四种）；三极式产品的额定电压为380V，额定电流有15A、30A、60A 三种（或16A、32A、63A三种）。
（3）开启式负荷开关的基本结构与工作原理开启式负荷开关主要由瓷质手柄、触刀（又称动触点）、触刀座、进线座、出线座、熔丝、瓷底座、上胶盖、下胶盖及紧固螺母等零件装配而成。
开启式负荷开关的全部导电零件都固定在一块瓷底板上面。
触刀的一端固定在瓷质手柄上，另一端固定在触刀座上，并可绕着触刀座上的铰链转动。
操作人员手握瓷柄朝上推的时候，触刀绕铰链向上转动，插入插座，将电路接通；反之，将瓷柄向下拉，触刀就绕铰链向下转动，脱离插座，将电路切断。
开启式负荷开关的结构1—胶盖；2—触刀；3—出线座；4—瓷底座；5—熔丝；6—夹座；7—进线座（4）开启式负荷开关的选择①额定电压的选择开启式负荷开关用于照明电路时，可选用额定电压为220V或250V的二极开关；用于小容量三相异步电动机时，可选用额定电压为380V或500V的三极开关。
②额定电流的选择在正常的情况下，开启式负荷开关一般可以接通或分断其额定电流。
