绪论一、电力拖动及其组成电力拖动：指用电力拖动生产机械的工作机构使之运转的一种方法。
1．电力拖动系统的组成（１）电源：是电动机和控制设备的能源.（２）电动机：是生产机械的原动机，其作用是将电能转换成机械能。
（３）控制设备：用来控制电动机的运转。
（４）传动机构：是在电动机与生产机械的工作机构之间传递动力的装置.2．电力拖动的特点（１）方便经济（２）效率高（３）调节性能好（４）易于实现生产过程的自动化3．电力拖动的了展过程电力拖动的发展过程经历了成组拖动、单电动机拖动和多电动机拖动。
（１）成组拖动：由一台电动机拖动传动轴,再由传动轴通过传动带分别拖动多台生产机械.（２）一台拖动：由一台电动机拖动一台生产机械。
（３）多电动机拖动：一台生产机械中由多台电动机分别拖动不同的运动部件的拖动方式。
二、本课程的性质、内容、任务和要求第一单元常用低压电器及其拆装与维修概述电器:凡是根据外界特定的信号或要求，自动或手动接通和断开电路，断续或连续地改变电路参数，实现对电路或非电路现象的切换、控制、保护、检测和调节的电气设备均称为电器.低压电器:工作在交流额定电压1200Ｖ及以下、直流额定电压1500V及以下的电器称为低压电器。
一、低压电器的分类、产品标准和常用术语１．分类３．常用术语(１）通断时间:从电流开始在开关电器一个极流过瞬间起，到所有极的电弧最终熄灭瞬间为止的时间间隔。
（２）分断能力：开关电器在规定的条件下，能在给定的电压下分断的预期分断电流值。
二、低压电器型号组成形式见书Ｐ５课题一低压开关一、刀开关１．开启式负荷开关（胶盖刀开关、闸刀开关）（１）型号含义（２）结构（３）选用１）用于照明和电热负载时，选用额定电压220V或250V,额定电流不小于电路所有负载额定电流之和的两极开头.２）用于控制电动机的直接启动和停止时,选用额定电压380V或500V，额定电流不小于电动机额定电流３倍的三极开关。
（４）安装与使用１）必须垂直安装,且合闸状态时手柄朝上。
可编辑修改精选全文完整版低压电器知识低压电器的认识与使用电器定义：一种能控制电路的设备。
低压电器：在交流50 Hz，用于交流1200V、直流1500V级以下的电路中起通断、保护、控制或调节作用的电器产品。
在大多数用电行业及人们的日常生活中一般都使用低压设备，采用低压供电，而低压供电的输送、分配和保护以及设备的运行和控制是靠低压电器来实现的，因此低压电器的应用十分广泛。
•高压电器：交流1200V以上、直流1500V以上。
一、低压电器的分类图1.1常用低压电器的分类二、低压电器的作用三、低压电器的基本结构和工作原理低压电器由感应和执行两部分组成。
感应部分接受外界输入的信号，并通过转换、放大与判断作出有规律的反应，使执行部分动作，输出相应的指令，达到控制的目的。
对于有触点的电磁式低压电器：感应部分：电磁机构执行部分：触头系统。
电磁机构原理电接触触头：电磁式电器的执行部分，起接通或断开电路的作用。
触点在闭合状态下动、静触点完全接触，并有工作电流通过，称为电接触。
触头的分类主触头：用于接通或断开主电路，允许通过较大的电流。
辅助触头：用于接通或断开控制电路，只能通过较小的电流。
常开、常闭触头：电磁式电器触头在线圈未通电状态时有常开(或动合)和常闭(或动断)两种状态，分别称为常开(或动合)触头和常闭(或动断)触头。
触头的动作情况：当电磁线圈有电流通过，电磁机构动作时，触头改变原来的状态，常开(动合)触头将闭合，使与其相连的电路接通，常闭(动断)触头将断开，使与其相连的电路断开。
动触头、静触头：能与机械联动的触头称动触头，固定不动的触头称静触头。
四、刀开关刀开关又称闸刀开关，是一种结构最简单、应用最广泛的手动电器。
在低压电路中，作为不频繁接通和分断电路用，或用来将电路与电源隔离。
刀开关组成：由操作手柄、触刀、静插座和绝缘底板组成。
（一）刀开关的分类1.开启式负荷开关：2.封闭式负荷开关（铁壳开关）（二）刀开关的选用及安装注意事项 一、熔断器熔断器是在控制系统中主要用作短路保护的电器。
开启式负荷开关(1)开启式负荷开关的结构开启式负荷开关俗称胶盖刀开关(或刀开关)，在电路中的作用是不频繁地接通和分断有负载电路;以及小容量线路的短路保护。
图1-10a 是HK系列开启式负荷开关的结构图，主要由瓷底座、静触点、触刀、瓷柄、熔体和胶盖等构成。
图1-10b为其图形符号，其文字符号为 QS。
其结构简单，价格低廉，常用作照明电路和电热电路的电源开关，也可用来控制 5.5kW 以下异步电动机的起动与停止。
因其无专门的灭弧装置，故不宜频繁分合电路。
现在工厂机床电气控制系统中已很少使用这种电器。
刀开关种类很多，有两极的(额定电压250V)和三极的(额定电压380V)，额定电流由10A 至100A不等，其中60A及以下的才用来控制电动机。
(2)开启式负荷开关的选用与使用注意事项选用刀开关时应注意，刀开关的额定电压应等于或大于电路额定电压，其额定电流应等于(在开启闭合通风良好的场合)或稍大于(在封闭的开关柜内或散热条件较差的工作场合，一般选 1.15 倍)工作电流。
在开关柜内使用还应考虑操作方式，如杠杆操作机构、螺旋式操作机构等。
当用刀开关控制电动机时，考虑其起动电流可达(4~7)倍的额定电流，选择刀开关的额定电流应是电动机额定电流的3倍左右。
开启式负荷开关的安装使用安全注意事项如下:1)开启式负荷开关必须垂直安装在配电板或控制箱上，并且电源进线孔在上方。
2) 接线时电源进线和出线不能接反，否则更换熔丝时易发生触电事故。
3)分断负载时，应尽快拉闸，以减小电弧的影响。
4) 使用过程中若发现动触点和静触点接触歪斜，应及时修复，否则会由于接触电阻增大，使动触点和静触点因过热而损坏。
5)开关在合闸时，应保证三相触点同时合闸，而且要接触良好，如果接触不良或有一相没合上，会使电动机因缺相运行而烧毁。
6) 更换熔丝必须在开关断开的情况下进行。
换上的新熔丝应与原熔丝规格相同。
（完整版）常用低压电器试题.doc一、选择题1 、功率小于（）的电动机控制电路可用HK 系列刀开关直接操作。
A 、4KW B、 5.5KW C、7.5KW D 、15KW2 、HZ10 系列组合开关的额定电流一般取电动机额定电流的（）。
A 、1 ～1.5 倍B、1.5 ～2.5 倍C、2.0 ～3.0 倍 D 、3.5 ～5 倍3 、交流接触器的（）发热是主要的。
A 、线圈B、铁心C、触点D、短路环4 、由 4.5KW 、5KW 、7KW3 台三相笼型感应电动机组成的电气设备中，总熔断器选择额定电流（）的熔体。
A 、30A B、 50A C、70A D 、 15A5 、 DZ5-20 型低压断路器的欠电压脱扣器的作用是（）。
A 、过载保护B、欠电保护C、失压保护D、短路保护6 、交流接触器短路环的作用是（）。
A 、短路保护B、消除铁心振动C、增大铁心磁通D 、减少铁心磁通7 、常用低压保护电器为（）。
A 、刀开关B、熔断器C、接触器 D 、热继电器8 、手动切换电器为（）。
A 、低压断路器B、继电器C、接触器 D 、组合开关9 、低压电器产品全型号中的第一位为（）。
A 、设计序号B、基本规格代号C、类组代号Ｄ、辅助规格代号10 、低压开关一般为（）。
A 、非自动切换电器B、自动切换电器C、半自动切换电器D 、无触点电器11 、 HH 系列刀开关采用储能分合闸方式，主要是为了（）。
A 、操作安全B、减少机械磨损C、缩短通断时间D、减少劳动强度12 、用于电动机直接启动时，可选用额定电流等于或大于电动机额定电流（）三极刀开关。
A 、1 倍B、 3 倍C、 5 倍 D 、7 倍13 、 HZ 系列组合开关的储能分合闸速度与手柄操作速度（）。
A 、成正比B、成反比C、有关 D 、无关14 、按下复合按钮时，（）。
A 、动合触点先闭合B、动断触点先断开C、动合、动断触点同时动作D、无法确定15 、 DZ5-20 型低压断路器的热脱扣器用于（）。

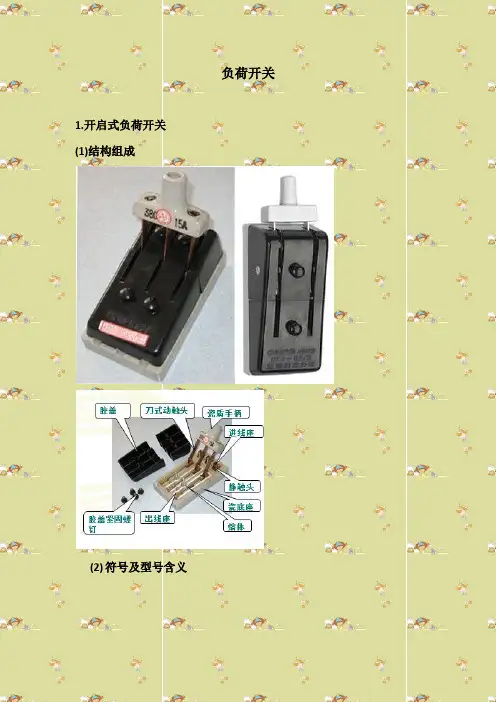

负荷开关1.开启式负荷开关(1)结构组成(2)符号及型号含义HK 系列开启式负荷开关的主要技术数据型号 极数额定电流（A ）额定电压（V ） 可控制电动机最大容量（kW） 配用熔丝规格熔丝成分（％）熔丝线径（mm ）220V 380V 铅 锡 锑HK1-15 HK1-30 HK1-60 HK1-15 HK1-30 HK1-60 2 2 2 3 3 315 30 60 15 30 60 220 220 220 380 380 380－ － －1.5 3.0 4.5 － － －2.2 4.0 5.598 1 1 1.45～1.59 2.30～2.52 3.36～4.001.45～1.592.30～2.523.36～4.00（3）选用HK开启式负荷开关用于一般的照明电路和功率小于5.5kW 的电动机控制线路中，1）用于照明和电热负载2）用于控制电动机的直接启动和停止（4）安装与使用1)开启式负荷开关必须垂直安装在控制屏或开关板上，且合闸状态时手柄应朝上。
不允许倒装或平装。
2)开启式负荷开关控制照明和电热负载使用时，要装接熔断器作短路保护和过载保护。
3)开启式负荷开关用作电动机的控制开关时。
4)在分闸和合闸操作时，应动作迅速，使电弧尽快熄灭。
2.封闭式负荷开关（1）结构（2）符号及型号含义（3）选用封闭式负荷开关的额定电压应不小于工作电路的额定电压；额定电流应等于或稍大于电路的工作电流。
（5）常见故障及处理方法 故障现象可能原因处理方法操作手柄带电外壳未接地或接地线松脱 检查后，加固接地导线电源进出线绝缘损坏碰壳 更换导线或恢复绝缘夹座（静触头）过夹座表面烧毛 用细挫修整夹座热或烧坏闸刀与夹座压力不足调整夹座压力负载过大减轻负载或更换大容量开关。
开启式负荷开关开启式负荷开关(又称胶盖刀开关)主要用于额定电压在380V下，电流在60A以下的交流电路中，作一般电灯、电阻和电热等回路的控制开关、不频繁地带负荷操作和作短路保护用。
它主要由瓷质底座、静触座、接装熔丝的接头、上胶盖、下胶盖、带瓷质手柄的闸刀等组成。
(一)开关的安装及使用1.刀开关和熔丝联合使用时,刀开关应装在前面(电源侧),熔丝应装在后面(负裁侧)。
电源进线应接在静座上，而用电负载应接在下出线端上，这样在开关拉开后，闸刀和熔丝上均不带电，以保证更换熔丝时就不会触电。
2.刀开关在安装时,不板应垂直地面,不可业想或侧装,刀开关在合闸位管时，手枘应向上，以防误操作合闸。
3.操作时不可面对开关以防止电弧伤人,在拉开或推合时动作要迅速以减弱电弧对刀片和触座的灼伤。
如胶盖或手柄损坏、刀触点接触松动、氧化严重时应及时修复或更换。
(二)开关的运行与维护1.由于过负荷或短路故障,使熔丝熔断,待故障排除后,需要更换新熔丝时，必须观察绝缘瓷座及上、下胶盖部分。
因为熔丝熔化后，在电弧的作用下，使绝缘瓷底座和胶盖内壁表面附着一层金属粉粒，将会造成的缘部分的绝缘性能下条，甚至不绝缘，，致在重新合闸送中的瞬间，引起开关本身相间短路。
就想求先用干燥的棉布或棉纱将金属粉粒擦净，再更换熔丝。
2,当负有较大时,为防止刀开关本身出现相间短路,可与熔新器产合使用,将熔断器转在刀开关价荷一侧,刀开关本身不再装熔丝,在应装熔丝的接点上,装与线路导线截面相同的铜线。
这时,刀开关仅作开关使用,而短路保护及过载保护由熔断器实现。
3.刀开关的维护,主要是注意刀开关各部分的温升不超过允许值,其允许温升为55℃,如铜的表面变成一层暗红仙,其温自已大大超过,应立即设法外理。
可将精烛钟及刀片上,若新炖熔化,说明温度已超过。
4.刀开关和进出线的连接螺钉,应经常紧固,保持接触良好,否则接种处一出很高,引起发热且有可能发生火灾。
5.使用时,刀片和夹座接触处,可能会出现歪扭等接触不良现象,也会引起刀开关过热,应及时修整,保证有足够的接触面积,以便减小接触电阻、降低温升。
低压电器习题及答案一、填空题1、低压电器按照它的职能不同可分为()和()两类由此可知，交流接触器属于()类电器，熔断器属于()类电器2、接触器可分为()和()两类，它们都是由()和()两个主要部分组成，利用电磁铁的()而动作接触器()失压保护功能3、HZ10-100/3是()开关的型号型号中"100"表示额定()，"3"表示()4、用热继电器对电动机进行保护，其整定电流值应由()来确定热继电器可以用来防止电动机因()而损坏，()用来对电动机进行失压保护5、可以用中间继电器来()控制回路的数目中间继电器是把一个输入信号变成为()的继电器6、磁力启动器通常由()、()、()等部分组成7、自动空气开关在电路发生()、()和()等故障时，能自动切断故障电路采用自动空气开关可对电动机实行()保护，因而可以避免电动机因()而引起的故障8、刀开关又简称()，刀开关在分断有负载电路时，其触刀与静夹座间会立即产生()9、中间继电器的结构和原理和()相同，故也称为()继电器其各对触头允许通过的电流是()的，额定电流一般为()10、JW2型行程开关是一种具有()快速动作的()开关11、气囊式时间继电器要调整其延时时间可改变()的大小，进气快则()，反之则()12、电流继电器的吸引线圈应()在主电路中欠电流继电器在主电路通过正常工作电流时，动铁心已经被()，当主电路的电流()其整定电流时，动铁心才被()电流继电器的文字符号是() 13、电动机的正反转控制电路，其实就是()与()电路的组合但在任何时候只允许其中一组电路工作，因此必须进行()，以防止电源()14、"JR16-20/3D"是表示()继电器，"20"表示额定()，"3"表示()，"D"表示()它可以用来对()接法的电动机进行有效的保护15、行程开关既可以用来控制工作台的()长度，又可作为工作台的()位置保护16、交流接触器的()触头额定电流较大，可以用来()大电流的主电路；()触头的额定电流较小，一般为()17、熔断器应()接于被保护的电路中，当电流发生()或()故障时，由于()过大，熔件()而自行熔断，从而将故障电路切断，起到保护作用18、自动空气开关又称()其热脱扣器作()保护用，电磁脱扣机构作()保护用，欠电压脱扣器作()保护用19、热继电器它是利用电流的()效应而动作的它的发热元件应()接于电动机电源回路中20、电压在交流()V，直流()V以下的电器称为低压电源21、电气控制原理图一般分为电源电路、()、()、信号电路及照明电路绘制原理图中各触头位置都应按电路()或电器()时的常态位置画出22、如需要在不同的场所对电动机进行控制，可在控制电路中()联几个启动按钮和()联几个停止按钮23、安装刀开关时，夹座应和()线相连接，触刀应和()线相连接，闸刀手柄向上应为()状态24、倒顺开关又称为()开关，它也是一种()开关，用倒顺开关可控制()容量的异步电动机的正、反转25、SQ是()开关的文字符号，自动空气开关的文字符号是()，中间继电器的文字符号是()26、电力拖动是指()27、闸刀开关一般来说应()装于控制板上，不能()接线时，进出线不能反接，否则在更换熔丝时会发生()事故28、铁壳开关设有联锁机构，它可以保证开关在合闸状态时()不能开启，而当开关盖开启时又不能实现()29、组合开关多用于机床电气控制系统中作()开关用，通常是不带负载操作的，但也能用来()和()小电流的电路30、瓷插式熔断器熔丝熔断后，可更换()投入使用螺旋式熔断器熔丝熔断后应更换()，而不能只更换熔丝管式熔断器熔片熔断后，除更换熔片外，有时还要更换()31、20A以上的交流接触器，通常都转有灭弧罩，用它来迅速熄灭()时所产生的()，以防止()，并使接触器的分断时间()32、热继电器的整定电流值是指热继电器()而不动作时的()电流值二、选择题1、下列电器哪一种不是自动电器()A、组合开关B、直流接触器C、继电器C、热继电器2、接触器的常态是指()A、线圈未通电情况B、线圈带电情况C、触头断开时D、触头动作3、采用交流接触器、按钮等构成的鼠笼式异步电动机直接启动控制电路，在合上电源开关后，电动机启动、停止控制都正常，但转向反了，原因是()A、接触器线圈反相B、控制回路自锁触头有问题C、引入电动机的电源相序错误D、电动机接法不符合铭牌4、由接触器、按钮等构成的电动机直接启动控制回路中，如漏接自锁环节，其后果是()A、电动机无法启动B、电动机只能点动C、电动机启动正常，但无法停机D、电机无法停止5、下列电器不能用来通断主电路的是()A、接触器B、自动空气开关C、刀开关D、热继电器6、在鼠笼式异步电动机反接制动过程中，当电动机转速降至很低时，应立即切断电源，防止()A、损坏电机B、电动机反转C、电动机堵转D、电机失控7、复合按钮在按下时其触头动作情况是()A、常开触头先接通，常闭触头后断开B、常闭触头先断开，常开触头后接通C、常开触头接通与常闭触头断开同时进行8、采用接触器常开触头自锁的控制线路具有()A、过载保护功能B、失压保护功能C、过压保护功能D、欠压保护功能9、接触器的文字符号是()A、KMB、KSC、KTD、KA10、中间继电器的结构及原理与()A、交流接触器相类似B、热继电器相类似C、电流继电器相类似D、电压继电器相类似11、电磁机构的吸力特性与反力特性的配合关系是()A.反力特性曲线应在吸力特性曲线的下方且彼此靠近B.反力特性曲线应在吸力特性曲线的上方且彼此靠近C.反力特性曲线应在远离吸力特性曲线的下方D.反力特性曲线应在远离吸力特性曲线的上方12、关于接触电阻，下列说法中不正确的是()A.由于接触电阻的存在，会导致电压损失B.由于接触电阻的存在，触点的温度降低C.由于接触电阻的存在，触点容易产生熔焊现象D.由于接触电阻的存在，触点工作不可靠13、为了减小接触电阻，下列做法中不正确的是()A.在静铁心的端面上嵌有短路铜环B.加一个触点弹簧C.触点接触面保持清洁D.在触点上镶一块纯银块14、由于电弧的存在，将导致()A.电路的分断时间加长B.电路的分断时间缩短C.电路的分断时间不变D.分断能力提高15、GJ20-160型交流接触器在380V时的额定工作电流为160A，故它在380v时能控制的电动机的功率约为()A.85kWB.100kWC.20kWD.160kW16、在接触器的铭牌上常见到AC3、AC4等字样，它们代表()A.生产厂家代号B.使用类别代号C.国标代号D.电压级别代号17、GJ40-16Q型交流接触器在380V时的额定电流为()A.160AB.40AC.100AD.80A18、交流接触器在不同的额定电压下，额定电流()A.相同B.不相同C.与电压无关D.与电压成正比19、熔断器的额定电流与熔体的额定电流()A.是一回事B.不是一回事C.不清楚20、电压继电器的线圈与电流继电器的线圈相比，特点是()A.电压继电器的线圈与被测电路串联B.电压继电器的线圈匝数多、导线细、电阻大C.电压继电器的线圈匝数少、导线粗、电阻小D.电压继电器的线圈匝数少、导线粗、电阻大21、欲增大电压继电器的返回系数，应采取的办法是()A.减小非磁性垫片的厚度B.增加非磁性垫片的厚度C.增加衔衔铁放后的气隙D.减小吸合后的气隙22、断电延时型时间继电器，它的动合触点为()A.延时闭合的动合触点B.瞬动动合触点C.瞬时闭合延时断开的动合触点D.延时闭合瞬时断开的动合触点23、在延时精度要求不高、电源电压波动较大的场合，应选用()A.空气阻尼式时间继电器B.晶体管式时间继电器C.电动式时间继电器D.上述三种都不合适24、交流电压继电器和直流电压继电器铁心的区别是()A.交流电压继电器的铁心是由彼此绝缘的硅钢片叠压而成，而直流电压继电器的铁心则不是B.直流电压继电器的铁心是由彼此绝缘的硅钢片叠压而成，而交流电压继电器的铁心则不是C.交流电压继电器的铁心是由整块软钢制成，而直流电压继电器的铁心则不是D.交、直流电压继电器的铁心都是由整块软钢制成，但其大小和形状不同25、电压继电器的返回系数是指()A.释放电压与吸合电压的比值B.释放电流与吸合电流的比值C.吸合电压与释放电压的比值D.吸合电流与释放电流的比值26、通电延时型时间继电器，它的动作情况是()A.线圈通电时触点延时动作，断电时触点瞬时动作B.线圈通电时触点瞬时动作，断电时触点延时动作C.线圈通电时触点不动作，断电时触点瞬时动作D.线圈通电时触点不动作，断电时触点延时动作27、低压断路器的两段式保护特性是指()A.过载延时和特大短路的瞬时动作B.过载延时和短路短延时动作C.短路短延时和特大短路的瞬时动作D.过载延时、短路短延时和特大短路瞬时动作28、交流接触器的主触点有()A.5对B.7对C.2对D.3对29、直流接触器的电磁系统包括()A.线圈B.铁心C.衔铁D.上述三种30、下面关于继电器叙述正确的是()A.继电器实质上是一种传递信号的电器B.继电器是能量转换电器C.继电器是电路保护电器D.继电器是一种开关电器31、交流接触器有辅助触头取()A.5对B.2对C.7对D.3对32、行程开关的符号为()A.SKB.SBC.SQD.ST33、电流继电器的符号为()A.KGB.KCC.KMD.KA34、电压继电器的符号为()A.KGB.KSC.KVD.KT35、中间继电器的符号为()A.KVB.KSC.KD.KT三、判断题1、交流接触器通电后如果铁心吸合受阻，将导致线圈烧毁()2、交流接触器铁心端面嵌有短路铜环的目的是保证动、静铁心吸合严密，不发生振动与噪声()3、直流接触器比交流接触器更适用于频繁操作的场合()4、低压断路器又称为自动空气开关()5、只要外加电压不变化，交流电磁铁的吸力在吸合前、后是不变的()6、直流电磁铁励磁电流的大小与行程成正比()7、熔断器的保护特性是反时限的()8、低压断路器具有失压保护的功能()9、一定规格的热继电器，其所装的热元件规格可能是不同的()10、无断相保护装置的热继电器不能对电动机的断相提供保护()11、热继电器的额定电流就是其触点的额定电流()12、热继电器的保护特性是反时限的()13、行程开关、限位开关、终端开关是同一种开关()14、万能转换开关本身带有各种保护()15、主令控制器除了手动式产品外，还有由电动机驱动的产品()16、继电器在整定值下动作时所需的最小电压称为复画度()17、固态继电器是一种无触点的继电器()18、一台额定电压为220V的交流接触器在交流220V和直流220V的电源上均可使用()四、分析题1、试举例说明低压电器的分类情况2、在电动机控制线路中，已装有接触器，为什么还要装电源开关?它们的作用有何不同?3、闸刀开关的熔丝为何不装在电源侧?安装闸刀开关时应注意什么?4、在电动机控制接线中，主电路中装有熔断器，为什么还要加装热继电器?它们各起何作用，能否互相代替?而在电热及照明线路中，为什么只装熔断器而不装热继电器?5、如何选用开启式负荷开关?6、熔断器主要由哪几部分组成?各部分的作用是什么?7、如何正确选用按钮?8、交流接触器主要由哪几部分组成?9、中间继电器与交流接触器有什么区别?什么情况下可用中间继电器代替交流接触器使用?10、热继电器能否作短路保护?为什么?11、某机床主轴电动机的型号为Y132S-4，额定功率为5.5KW，电压380V，电流11.6A，定子绕组采用△接法，起动电流为额定电流的6.5倍若用组合开关作电源开关，用按钮、接触器控制电动机的运行，并需要有短路、过载保护试选择所用的组合开关、按钮、接触器、熔断器及热继电器的型号和规格12、什么是低压电器?13、行程开关的触头动作方式有哪几种?各有什么特点?14、什么是接近开关?它有什么特点?15、气囊式时间继电器有何优缺点?第四章习题答案一、填空题1、控制电器、保护电器、控制、保护2、交流、直流、电磁铁、触头、吸引力、具有3、组合、电流为100A、极数4、电动机的额定电流、过载、不能5、扩大、多个输出信号6、接触器、热继电器、按纽7、短路、过载、失压、无熔断器、熔丝熔断8、闸刀、电9、接触器、接触器式、相同、5A10、双断点、微动11、进气口、延时时间短、延时时间长12、串联、吸合、低于、释放、KA13、正转控制、反转控制、互锁、短路14、热、电流为20A、三相式热继电器、具有差动断相保护机构、三角形15、行程、极限16、主、接通或断开、辅助、5A17、串、短路、严重过载、电流、过热18、自动开关、过载、短路、失压19、热、串20、1000V、1200V21、控制电路、主电路、末通过、末动作22、并、串23、进、出、合闸24、可逆转换、组合、小25、位置、QT、KA26、用电动机来拖动生产机械27、垂直、倒装、触电29、电源、接通、分断30、熔丝、熔断器、熔断器片的封闭管31、主触头断开、电弧、触头烧坏、缩短32、长期工作、最大二、选择题A、A、C、B、C、B、B、B、A、AA、B、A、A、A、B、A、B、B、BB、C、D、A、A 、A、B、D、D、AB、C、D、C、C三、判断题×、√、×、√、×、×、×、√、√、××、√、√、√、×、×、√、×四、分析题1、试举例说明低压电器的分类情况答：低压电器按照其动作性质不同，可分为自动电器和非自动电器自动电器是按照某个信号或某个物理量的变化而自动动作的电器如电流继电器依照电流的变化而动作；交流接触器接受控制信号后自动吸合或释放等非自动电器是指通过人力操纵而动作的电器如组合开关、按钮等按照电器的职能不同，可分为控制电器和保护电器控制电器主要用来接通和分断电器及对电器设备进行控制的电路，如开关电器保护电器是用来对电源、线路及机电设备等起保护作用如热继电器可用来防止电动机过负载运行等有些电器既是控制电器也是保护电器另外据工作电压性质不同还可分为交流、直流电器按执行功能不同还可分为有触点电器和无触点电器等2、在电动机控制线路中，已装有接触器，为什么还要装电源开关?它们的作用有何不同?答：电源开关如铁壳开关、自动空气开关一般不适宜用来频繁操作和远距离控制，而一般的电动机控制都有这方面的要求交流接触器适用于频繁地遥控接通或断开交流主电路，它具有一般电源所不能实现的遥控功能，并具有操作频率高、工作可靠和性能稳定等优点但交流接触器保护功能较差，不具备过载、短路等保护功能，而这些功能又是通常电动机控制回路所必须的一般电源开关，特别是自动空气开关，它的保护机构完善齐全，能对电动机进行有效保护所以需由两者配合使用才能做到控制灵活、保护齐备3、闸刀开关的熔丝为何不装在电源侧?安装闸刀开关时应注意什么?答：如将熔丝装在闸刀开关的电源侧(进线端)，则在闸刀拉开后，因熔丝未和电源分开而仍带电如果要检查或更换熔丝，则必须带电作业，容易造成触电事故为了保障安全，必须将熔丝装于闸刀后面，即负荷侧(出线端)在安装闸刀开关时，除不能将电源侧与负荷侧反接外，一般说闸刀开关必须垂直安装在控制屏或开关板上，接通状态手柄应朝上，不能倒装否则在分断状态的时候，闸刀如有松动落下会造成误接通的可能4、在电动机控制接线中，主电路中装有熔断器，为什么还要加装热继电器?它们各起何作用，能否互相代替?而在电热及照明线路中，为什么只装熔断器而不装热继电器?答：熔断器在电气线路中主要起短路保护和严重过载保护作用，而热继电器主要用于过载保护两者不能互为代用，但可以互为补充如果用熔断器作电动机的过载保护，为了防止电动机在启动过程中熔断器熔断，熔断器熔体的额定电流一般应取电动机额定电流的2.5-3倍，这样即使电动机长时间过负荷50%，熔断器也不会熔断，而电动机可能因长时间过负荷而烧坏所以不能用熔断器作过负载保护而热继电器是利用电流的热效应来工作的，由于热惯性的影响，尽管发生短路时电流很大，也不可能使热继电器立即动作，这样就延长了短路故障的影响时间，对供电系统及用电设备会造成危害所以也不能用热继电器作为短路保护对于电热及照明设备，由于负载的性质不同于电动机的拖动负载，一般来说，它们不会出现过负载现象，所以，一般不装热继电器，而只装熔断器，主要起短路保护作用5、如何选用开启式负荷开关?答：开启式负荷开关的选用：(1)用于照明或电热负载时，负荷开关的额定电流等于或大于被控制电路中各负载额定电流之和(2)用于电动机负载时，开启时负荷开关的额定电流一般为电动机额定电流的3倍而且要将开启式负荷开关接熔丝处用铜导线连接，并在开关出线座后面装设单独的熔断器作为电动机的短路保护6、熔断器主要由哪几部分组成?各部分的作用是什么?答：熔断器主要由熔体、安装熔体的熔管和熔座三部分组成熔体是熔断器的主要部分，起短路保护作用常做成丝状或片状在小电流电路中，常用铅锡合金和锌等低熔点金属做成圆截面熔丝；在大电流电路中则用银、铜等较高熔点的金属作成薄片，便于灭弧熔管是保护熔体的外壳，用耐热绝缘材料制成，在熔体熔断时兼有灭弧作用熔座是熔断器的底座，作用是固定熔管和外接引线7、如何正确选用按钮?答：按钮的选用主要根据以下方面：(1)根据使用场合，选择按钮的型号和型式(2)按工作状态指示和工作情况的要求，选择按钮和指示灯的颜色(3)按控制回路的需要，确定按钮的触点形式和触点的组数(4)按钮用于高温场合时，易使塑料变形老化而导致松动，引起接线螺钉间相碰短路，可在接线螺钉处加套绝缘塑料管来防止短路(5)带指示灯的按钮因灯泡发热，长期使用易使塑料灯罩变形，应降低灯泡电压，延长使用寿命8、交流接触器主要由哪几部分组成?答：交流接触器由以下四部分组成：(1)电磁系统用来操作触头闭合与分断它包括静铁芯、吸引线圈、动铁芯(衔铁)铁芯用硅钢片叠成，以减少铁芯中的铁损耗，在铁芯端部极面上装有短路环，其作用是消除交流电磁铁在吸合时产生的振动和噪音(2)触点系统起着接通和分断电路的作用它包括主触点和辅助触点通常主触点用于通断电流较大的主电路，辅助触点用于通断小电流的控制电路(3)灭弧装置起着熄灭电弧的作用(4)其他部件主要包括恢复弹簧、缓冲弹簧、触点压力弹簧、传动机构及外壳等9、中间继电器与交流接触器有什么区别?什么情况下可用中间继电器代替交流接触器使用?答：中间继电器与交流接触器的区别有以下几点：(1)功能不同交流接触器可直接用来接通和切断带有负载的交流电路；中间接触器主要用来反映控制信号(2)结构不同交流接触器一般带有灭弧装置，中间继电器则没有(3)触头不同交流接触器的触头有主、辅之分，而中间继电器的触头没有主、辅之分，且数量较多中间继电器与交流接触器的原理相同，但触头容量较小，一般不超过5A；对于电动机额定电流不超过5A的电气控制系统，可以代替交流接触器使用10、热继电器能否作短路保护?为什么?答：热继电器不能作短路保护因为热继电器主双金属片受热膨胀的热惯性及操作机构传递信号的惰性原因，使热继电器从过载开始到触头动作需要一定的时间，也就是说，即使电动机严重过载甚至短路，热继电器也不会瞬时动作，因此热继电器不能用作短路保护11、某机床主轴电动机的型号为Y132S-4，额定功率为5.5KW，电压380V，电流11.6A，定子绕组采用△接法，起动电流为额定电流的6.5倍若用组合开关作电源开关，用按钮、接触器控制电动机的运行，并需要有短路、过载保护试选择所用的组合开关、按钮、接触器、熔断器及热继电器的型号和规格答：组合开关的选用HZ10-25型接触器的选用CJ10-20型或CJ20-25型按钮的选择：选用LA19-11型，红、绿各一只熔断器的选择：故选取熔体额定电流为：，选用RL1-60/25型熔断器热继电器的选择：选用JR16-20/3D或JR16B-20/3D12、什么是低压电器?答：电器在实际电路中的工作电压有高低之分，工作于不同电压下的电器可分为高压电器和低压电器两大类，凡工作在交流电压1200V及以下，或直流电压1500V及以下电路中的电器称为低压电器13、行程开关的触头动作方式有哪几种?各有什么特点?答：行程开关的触头动作方式有蠕动型和瞬动型两种蠕动型的触头结构与按钮相似，这种行程开关的结构简单，价格便宜，但触头的分合速度取决于生产机械挡铁的移动速度，易产生电弧灼伤触头，减少触头的使用寿命，也影响动作的可靠性及行程的控制精度瞬动型触头具有快速换接动作机构，触头的动作速度与挡铁的移动速度无关，性能优于蠕动型14、什么是接近开关?它有什么特点?答：接近开关又称无触点位置开关，是一种与运动部件无机械接触而能操作的位置开关当运动的物体靠近开关到一定位置时，开关发出信号，达到行程控制、计数及自动控制的作用与行程开关相比，接近开关具有定位精度高、工作可靠、寿命长、操作频率高以及能适应恶劣工作环境等优点但接近开关在使用时，一般需要有触点继电器作为输出器。
主要技术性能及参数(见表1)极数使用类别232203803.1 周围空气温度不高于+40℃，不低于-5℃。
3.2 安装地点的海拔不超过2000m。
3.3 湿度：最高温度为+40℃时，空气的相对湿度不超过50%，在较低的温度下可以允许有较高的相对湿度，例如20℃时达90%。
对由于温度变化偶尔产生的凝露应采取特殊的措施。
3.4 周围环境的污染等级为3级。
3.5 开关应安装在无显著摇动、冲击振动和没有雨雪侵袭的地方，同时安装地点应无爆炸危险介质，且介 质中无足以腐蚀金属和破坏绝缘的气体和尘埃。
额定电压(A)AC-22A开关的外形及安装尺寸见图1、图2及表2表 1约定发热电流(A)交流电动机功率(推荐值)KV 熔丝含铜量不少于(%)熔丝线径不大于(mm)10161632 1.11.52.24.0φ0.25φ0.41φ0.55φ0.81φ0.44φ0.72993 正常工作条件和安装条件4 主要参数及技术性能5 外形及安装尺寸HK 2- □/□极数(2、3) 约定发热电流(A) 设计代号 开启式负荷开关HK2开启式负荷开关(以下简称开关)适用于交流50Hz，额定电压为单相220V，三相380V及以下，额定电流至100A，可作为电路的总开关、支路开关以及电灯、电热器等操作开关、作为手动不频繁地接通和分断有负载电器及小容量线路的短路保护之用。
符合标准：GB 14048.3、IEC 60947-3。
HK2开启式负荷开关1 适用范围2 型号及含义订购时用户应提供开关型号、电流等级及极数。
例HK2-32/3，10台；或HK2-63/2，10台。
10161632231361701982302806.1 安装前应检查开关是否完好、操作灵活。
6.2 工作条件应符合2.1～2.5的规定。
6.3 更换熔丝时，必须先切断电源、以防触电。
6.4 开关应定期维护调整，清除污物，保持清洁，使触头在良好状态下工作。
6 使用维护5662841021306490100110145586565785555表 2--25307 订货须知E。
