【CN209328064U】一种SMD自动零件计数器【专利】

  • 格式：pdf
  • 大小：316.87 KB
  • 文档页数：6

下载文档原格式

  / 6

合集下载

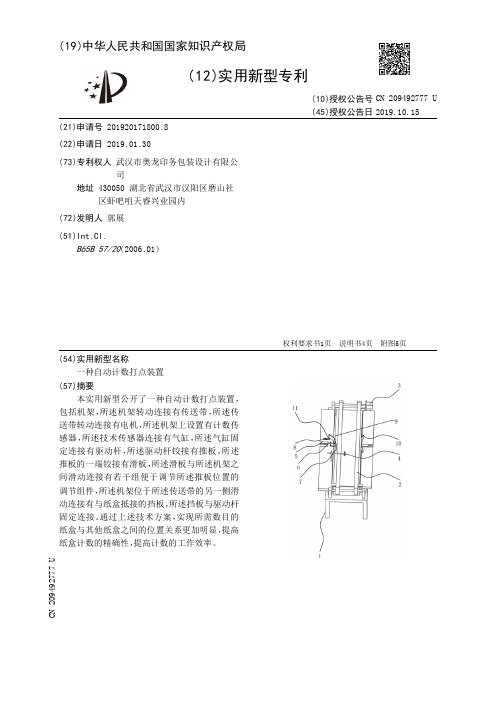

【CN209492777U】一种自动计数打点装置【专利】

【CN209492777U】一种自动计数打点装置【专利】

权利要求书1页 说明书4页 附图5页
CN 209492777 U
CN 209492777 U
权 利 要 求 书
1/1 页
1 .一种自动计数打点装置，包括机架（1），所述机架（1）转动连接有传送带（2），所述传 送带（2）转动连接有电机（3），其特征在于：所述机架（1）上设置有计数传感器（4），所述计数 传感器（4）连接有气缸（5），所述气缸（5）固定连接有驱动杆（6），所述驱动杆（6）铰接有推板 （7），所述推板（7）的一端铰接有滑板（8），所述滑板（8）与所述机架（1）之间滑动连接有若干 组便于调节所述推板（7）位置的调节组件（9），所述机架（1）位于所述传送带（2）的另一侧滑 动连接有与纸盒抵接的挡板（10），所述挡板（10）与驱动杆（6）固定连接。
( 19 )中华人民 共和国国家知识产权局
( 12 )实 用新型专利
(21)申请号 201920171800 .8
(22)申请日 2019 .01 .30
(73)专利权人 武汉市奥龙印务包装设计有限公 司
地址 430050 湖北省武汉市汉阳区磨山社 区虾吧咀天睿兴业园内
(72)发明人 郭展
(51)Int .Cl . B65B 57/20(2006 .01)
2
CN 20点装置
技术领域 [0001] 本实用新型涉及纸盒加工设备的技术领域，尤其是涉及一种自动计数打点装置。
背景技术 [0002] 目前纸盒加工行业发张越来越迅速，对于纸盒加工流水线的加工要求也更倾向于 高效 ，纸盒胶装完成后 ，需要对纸盒进行定量打包 ，便于对纸盒的搬运 ，传动的 清点方法就 是人工进行技术，在人工计数的过程中，降低的纸盒打包的工作效果，并且加大了工作人员 的工作强度，影响整个纸盒流水线的工作进度。 [0003] 针对上述问题，授权公告号为CN207843457U的中国专利，提出了一种用于纸盒分 组推送的机构，包括带传输系统和滚筒输送装置；所述带传输系统一侧靠近末端的位置设 有所述滚筒输送装置 ，且两者垂直设置 ；带传输系统与滚筒输送装置之间留有间隙 ；所述带 传输系统远离滚筒输送装置一侧与滚筒输送装置位置相对应的地方设有可向滚筒输送装 置一 侧往复移动的 推板 ；带传输系统末端设有可沿带传输方向 往复 移动的 挡板 ；推板 和挡 板均位于带传输 系统 和滚筒输送装置的 上方。本实 用新型所述的 用于纸盒分组推送的 机 构，可对初次包装后的纸盒进行自动运输并清点计数排列，并以每4个为一组进行整体推进 输送。 [0004] 上述中的现有技术方案存在以下缺陷：在纸盒快速输送的过程中，推板将所需数 目的纸盒打偏 ，实现对所需数目的纸盒进行标记 ，在打偏的过程中 ，会将相邻的纸盒带偏 ， 影响对所需数目的精准技术。

SMD零件计数器产品说明书(中英文介绍)

SMD零件计数器产品说明书(中英文介绍)

SMD零件计数器(YC-812 YC-812型)目录：1、产品介绍———————————————2、产品注意事项————————————3、产品的安装与说明———————————4、功能键的说明—————————————5、建议故障的排除————————————6、测漏功能———————————————第一章产品介绍The first chapter product introduction全自动SMD零件计数器，两种型号：普通零件计数器和测漏型零件计数器。

Completely automatic SMD components counter, two kind of models: Ordinary components counter and leak hunting components counter.一、产品原理Product principle1、普通零件计数器：采用光电传感原理，利用零件载带引导孔与零件的对应关系，通过专用处理芯片及大规模集成电路处理，实现零误差，精确测定SMD 零件计数量，可实现方便快捷的计数，是SMT物料管理的高效辅助设备。

Ordinary components counter: Uses the electro-optical sensing principle, carries using the components leads the pilot hole and the components corresponding relationships, through the special-purpose processing chip and large scale integrated circuit processing, realizes the zero error, the accurate determination SMD components counting quantity, may realize the convenience quick counting, is the SMT material management highly effective supporting facility.2、测漏型零件计数器：配备高速光纤，根据空料和实料光线强度对比原理，准确检知空料。

全自动SMD零件计数器

全自动SMD零件计数器

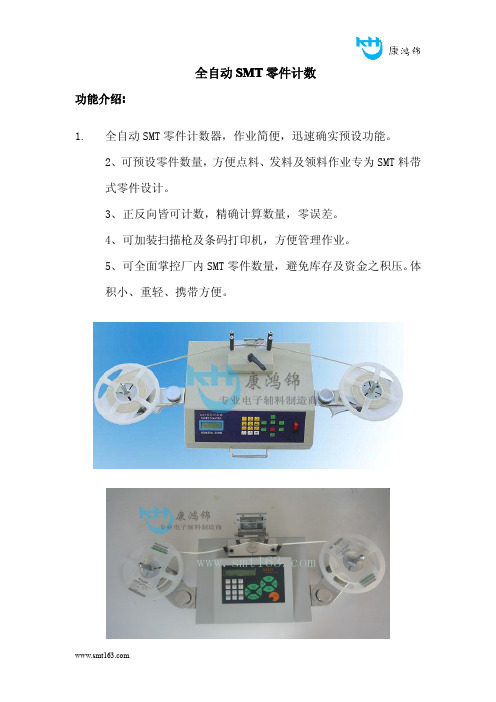

全自动SMT零件计数
功能介绍:
1.全自动SMT零件计数器，作业简便，迅速确实预设功能。

2、可预设零件数量，方便点料、发料及领料作业专为SMT料带
式零件设计。

3、正反向皆可计数，精确计算数量，零误差。

4、可加装扫描枪及条码打印机，方便管理作业。

5、可全面掌控厂内SMT零件数量，避免库存及资金之积压。

体
积小、重轻、携带方便。

技术参数:
1.电源:AC110V或AC220V(切换式)
2.功能:200CM600PCS/分钟
3.額定功率:30W
4.计数量:-99999~99999pcs
5.机械尺寸:L350*W774*H184mm
6.重量:10kg
7.料带轮直径:任何SMD料带轮尺寸皆可使用
8.料带间隔:2,4,8,10,12,16,24,32,44,56mm循环设定
9.料带宽度:8,12,16,24,32,44,56mm
10.本机保修一年。

零件计数器SMD

零件计数器SMD

零件计数器SMD简介SMD（Surface Mount Device）是表面贴装技术的缩写，也叫贴片式元件，通俗来说，就是将电子元器件的焊脚嵌入有铅锡焊膏的贴片上，然后再利用高温熔接的方式，让焊脚与主板上的焊点连成整体。

SMD元件广泛应用于电子产品中，因其性能稳定、体积小、制作精确、可自动化生产等优点，逐渐取代插件系统。

而在生产过程中，零件计数器SMD也成为必不可少的工具。

零件计数器SMD的作用生产过程中，需要按照指定数量装配SMD元器件到产品中，因为人工计数容易出错，而且速度比较慢。

因此出现了零件计数器SMD，它能快速准确地完成计数任务。

同时，SMD零件较小，所以一定数量的零件放在平面上很容易混淆，而零件计数器SMD不仅可以识别每个元器件，还可以一一计数，这大大提高了工作效率。

零件计数器SMD的种类1. 光电计数器光电计数器是一种采用光电技术进行计数的器具，通过红外光线进行感应，通常包含一个发光二极管和一个光敏电阻，当有SMD元件经过时，会产生遮挡，并产生一定电位变化，进而使计数器进行计数。

该计数器可以适用于SMD贴片元件的计数，其优势是计数精确、速度快、操作方便。

2. 感应计数器感应计数器是将计数器的感应板放置在传送带或者是仓库入口等位置，当SMD 元器件经过时，通过匹配检测并完成计数。

该计数器适用于尺寸比较大的SMD元器件。

零件计数器SMD的使用方法1. 光电计数器的使用方法首先打开计数器的电源开关，然后将需要计数的元器件放在计数单元的传动带上，保持好排列整齐，不要有遮挡。

然后开启计数功能，即可开始计数。

计数器可以提示计数进度，当计数进度将要完成时，会发出警告声提醒操作员，完成计数后，袋子会下降装入计数器的集料区域。

2. 感应计数器的使用方法首先将感应计数器的感应板放置在传送带或者仓库入口，注意感应板的间距要与元器件的尺寸相匹配。

然后放置SMD元器件，当SMD元器件经过时，会触发计数器进行计数。

一种精密微小零件的计数装置[实用新型专利]

一种精密微小零件的计数装置[实用新型专利]

专利名称：一种精密微小零件的计数装置专利类型：实用新型专利
发明人：杨子妹
申请号：CN201822262614.3
申请日：20181230
公开号：CN209582894U
公开日：
20191105
专利内容由知识产权出版社提供
摘要：本实用新型提供了一种精密微小零件的计数装置，包括装置本体，所述装置本体与外部的PLC工控机通讯相连，所述装置本体包括上料输送机构、落料导流机构、输送计数机构和集料箱，所述上料输送机构、所述落料导流机构、所述输送计数机构和所述集料箱均位于同一水平面，所述上料输送机构、所述落料导流机构、所述输送计数机构和所述集料箱从左至右依次紧密衔接排列，所述上料输送机构和所述输送计数机构与所述PLC工控机电性相连。

本实用新型能有效的对批量精密微小器件进行分流导流，使其逐个的被计数，避免了漏检或者误检的情况发生，精确度高，检测效果好。

申请人：上海邦山实业有限公司
地址：201311 上海市浦东新区大团镇果园村王厅185号
国籍：CN
代理机构：上海宏京知识产权代理事务所(普通合伙)
代理人：何艳娥
更多信息请下载全文后查看。

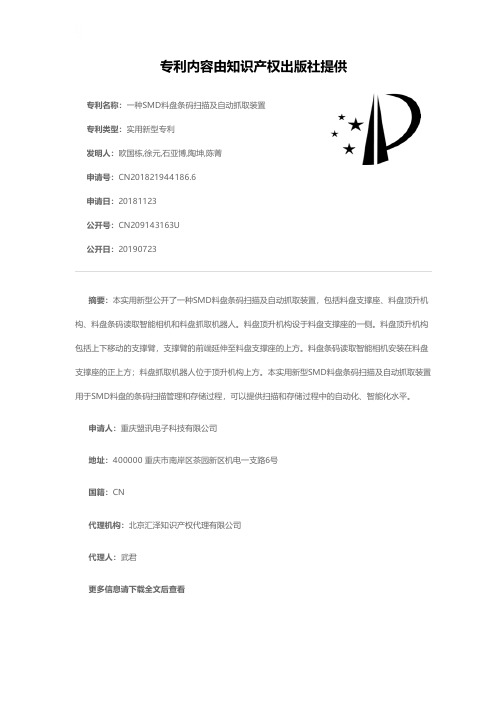

一种SMD料盘条码扫描及自动抓取装置[实用新型专利]

一种SMD料盘条码扫描及自动抓取装置[实用新型专利]

专利名称：一种SMD料盘条码扫描及自动抓取装置专利类型：实用新型专利
发明人：欧国栋,徐元,石亚博,陶坤,陈菁
申请号：CN201821944186.6
申请日：20181123
公开号：CN209143163U
公开日：
20190723
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种SMD料盘条码扫描及自动抓取装置，包括料盘支撑座、料盘顶升机构、料盘条码读取智能相机和料盘抓取机器人。

料盘顶升机构设于料盘支撑座的一侧。

料盘顶升机构包括上下移动的支撑臂，支撑臂的前端延伸至料盘支撑座的上方。

料盘条码读取智能相机安装在料盘支撑座的正上方；料盘抓取机器人位于顶升机构上方。

本实用新型SMD料盘条码扫描及自动抓取装置用于SMD料盘的条码扫描管理和存储过程，可以提供扫描和存储过程中的自动化、智能化水平。

申请人：重庆盟讯电子科技有限公司
地址：400000 重庆市南岸区茶园新区机电一支路6号
国籍：CN
代理机构：北京汇泽知识产权代理有限公司
代理人：武君
更多信息请下载全文后查看。

一种电子模具计数器装置[实用新型专利]

专利名称：一种电子模具计数器装置专利类型：实用新型专利
发明人：胡文龙,林江生
申请号：CN201720110784.2
申请日：20170206
公开号：CN206441214U
公开日：
20170825
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种电子模具计数器装置，包括底座、光敏接收器、发光器和计数器，所述底座的两端设置有光敏接收器和发光器，所述光敏接收器和发光器之间放置着压铸模具，且压铸模具的中间部分挡住光敏接收器和发光器的光连接，所述发光器的一侧设置有计数器，所述计数器上安装着数字显示屏、控制按钮、柜门和模具寿命显示条，所述光敏接收器和发光器通过导线连接着计数器内的计数芯片，所述计数芯片通过导线连接着数字显示屏和控制按钮，所述数字显示屏的一端连接着模具寿命显示条，所述模具寿命显示条的一端通过导线连接着警报器，本设备结构简单，节能，而且自动化程度高，显示警示设备完全，实时检测设备的寿命，保证模具的质量。

申请人：中山市群林龙模具塑胶有限公司
地址：528400 广东省中山市火炬开发区濠头下陂头牌坊西侧1号
国籍：CN
代理机构：北京科亿知识产权代理事务所(普通合伙)
代理人：汤东凤
更多信息请下载全文后查看。

一种元器件自动清点计数装置[实用新型专利]

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201822014878.7(22)申请日 2018.12.03(73)专利权人 厦门大学地址 361005 福建省厦门市思明南路422号专利权人 中国航空工业集团公司洛阳电光设备研究所(72)发明人 周子硕　李绍滋　刘旭峰　(74)专利代理机构 西北工业大学专利中心61204代理人 王鲜凯(51)Int.Cl.G06M 1/272(2006.01)(54)实用新型名称一种元器件自动清点计数装置(57)摘要本实用新型涉及一种元器件自动清点计数装置，装置上端有一个漏斗形入口，用来放进需要计数的元器件，前端有一个元器件的出口，从入口进入进行计数的元器件在记完数后，从出口滑落，掉进事先准备好的储物盒，装置前面板装有一个四位的LED数码管，用来显示计数的数值，侧面有一根1米长220V的电源线，该装置电路部分采用STC89C52单片机控制，工作时接收红外传感器的计数信号后处理并送LED数码管显示。

通过该计数装置可大大减轻工人对大量元器件点数的工作量，缩短工作时间，提高工作效率，具有较好的推广性。

权利要求书1页 说明书2页 附图3页CN 209086984 U 2019.07.09C N 209086984U1.一种元器件自动清点计数装置，其特征在于包括壳体(1)、LED数码管显示器(2)、元器件出口(3)、元器件入口(4)、红外对射传感器(6)、控制电路(7)、倾斜式传送带(8)和水平式传送带(9)；壳体(1)的上端设有元器件入口(4)，元器件入口(4)的一侧设有倾斜式传送带(8)，元器件入口(4)的下端侧壁设有红外对射传感器(6)，红外对射传感器(6)的下端设有水平式传送带(9)，水平式传送带(9)的终端为元器件出口(3)；壳体(1)外侧设有LED数码管显示器(2)；红外对射传感器(6)和LED数码管显示器(2)与控制电路(7)为电连接，红外对射传感器(6)将感受到元器件信息数据信号发送至控制电路(7)，控制电路(7)的计数器将数量信息发送至LED数码管显示器(2)。

【CN209044675U】一种自动感应计数的装置【专利】

所述固定板结构（6）包括底架（16）和固定安装板（17），所述固定安装板（17）底端焊接 安装有底架（16）。
2 .根据权利要求1所述的一种自动感应计数的装置，其特征在于：所述传感器支架（9） 通过螺栓与活动块（10）固定连接。
3 .根据权利要求1所述的一种自动感应计数的装置，其特征在于：所述第一固定块（12） 一侧通过螺栓与固定安装板（17）固定连接。
发明内容 [0003] 本实用新型的目的在于提供一种自动感应计数的装置，以解决上述背景技术中提 出的问题。 [0004] 为了解决上述技术问题，本实用新型提供如下技术方案：一种自动感应计数的装 置，包括工件、传送带和自动感应计数的装置本体，所述传送带一侧放置有工件，所述传送 带另一侧底端设置有自动感应计数的装置本体； [0005] 所述自动感应计数的装置本体包括传感器感应结构、上下调节结构和固定板结 构，传感器感应结构通过螺栓与上下调节结构固定连接，所述上下调节结构通过螺栓与固 定板结构固定连接； [0006] 所述传感器感应结构包括格挡板、传感器和传感器支架，所述格挡板顶端一侧通 过螺栓与传感器固定连接，所述传感器顶端中央通过螺栓安装有传感器支架； [0007] 所述上下调节结构包括活动块、滑轨、第一固定块、手摇把手、丝杆和第二固定块， 所述滑轨顶端通过螺栓与第一固定块固定连接，所述滑轨底端通过螺栓与第二固定块固定 连接，所述活动块两端通过套接与滑轨连接，所述丝杆底端镶嵌在第二固定块，所述丝杆中 央一侧与活动块配合连接，所述丝杆顶端穿过第一固定块与手摇把手配合连接； [0008] 所述固定板结构包括底架和固定安装板，所述固定安装板底端焊接安装有底架。 [0009] 进一步的，所述传感器支架通过螺栓与活动块固定连接。 [0010] 进一步的，所述第一固定块一侧通过螺栓与固定安装板固定连接。 [0011] 进一步的，所述第二固定块一侧通过螺栓与固定安装板固定连接。 [0012] 与现有技术相比 ，本实用新型所达到的有益效果是：通过将固定安装板固定传送 带的顶端一侧，同时根据工件不同的大小，通过手摇把手带动丝杆，使活动块通过滑轨上下 移动，通过活动块使传感器支架带动传感器，从而调节传感器的高度，通过传送带带动工件 移动 ，通过传感器不断的进行清点统计数目 ，实现自动计数作业 ，节约大量成本。
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2 .根据权利要求1所述的一种SMD自动零件计数器，其特征在于：所述步进电机为57系 列两相步进电机。
2
CN 209328064 U
说 明 书
1 [0001] 本实用新型涉及自动化机械点料技术领域，尤其是涉及一种SMT自动零件计数器。
背景技术 [0002] SMD ：它是Surface Mounted Devices的缩写 ，意为 ：表面贴装器件 ，它是SMT (Surface Mount Technology）元器件中的一种。SMD由于个体比较小，在点数过程中就需要 点料机，目前市面上的SMD点料机，在点料过程中无法满足不同规格的料带安装，且点料过 程中存在漏点和点料效率低的情况。
权利要求书1页 说明书2页 附图2页
CN 209328064 U
CN 209328064 U
权 利 要 求 书
1/1 页
1 .一种SMD自动零件计数器，包括机箱及设在所述机箱上的把手，其特征在于：两个上 料装置对称分布在所述机箱两侧，所述上料装置包括设在所述机箱上的安装支架，在所述 安装支架上设有两个呈上下分布的U形槽口 ，延伸板套在所述安装支架外并通过螺栓固定 于所述U形槽口内 ，在所述延伸板的 另一端设有料带安装装置 ，所述料带安装装置包括机械 臂及设在所述机械臂上的 步进电 机 ，与所述步进电 机 相连的 是料盘 ；在所述机箱上设有一 个45度的 斜面 ，在所述斜面上设有两组 相互咬合的 导线轴 ，在所述导线轴之间的 斜面上设 有光电开关；还包括控制系统，所述控制系统包括单片机和显示装置。
(51)Int .Cl . G06M 1/272(2006 .01)
(10)授权公告号 CN 209328064 U (45)授权公告日 2019.08.30
( 54 )实用新型名称 一种SMD自动零件计数器
( 57 )摘要 本实用新型涉及自动化机械点料技术领域，
尤其是涉及一种SMT自动零件计数器 ,包括机箱， 两个上料装置对称分布在机箱两侧，所述上料装 置包括安装支架和延伸板，在延伸板的另一端设 有料带安装装置，所述料带安装装置包括机械臂 及设在机械臂上的步进电机，与所述步进电机相 连的是料盘 ，在所述机箱上设有一个45度的斜 面 ，在所述斜面上设有两组导线轴 ，在所述导线 轴之间的斜面上设有光电开关。本实用新型通过 将显示装置安装在机箱的45度斜面上，操作及读 数更为方便，在上料装置中设有的延伸板能够满 足不同规格尺寸的SMD料盘的使用。采用稳定性 更强的57系列两相步进电机驱动，能够降低误差 率和提高点料效率。
发明内容 [0003] 本实用新型的目的就是克服现有技术的不足而提供一种适用性更广的SMD自动零 件计数器。 [0004] 本实用新型采用的技术方案如下： [0005] 一种SMD自动零件计数器，包括机箱及设在所述机箱上的把手，两个上料装置对称 分布在所述机箱两侧，所述上料装置包括设在所述机箱上的安装支架，在所述安装支架上 设有两个呈上下分布的U形槽口 ，延伸板套在所述安装支架外并通过螺栓固定于所述U形槽 口内 ，在所述延伸板的 另一端设有料带安装装置 ，所述料带安装装置包括机械臂及设在所 述机械臂上的 步进电 机 ，与所述步进电 机 相连的 是料盘 ；在所述机箱上设有一个45度的 斜 面，在所述斜面上设有两组相互咬合的导线轴，在所述导线轴之间的斜面上设有光电开关； 还包括控制系统，所述控制系统包括单片机和显示装置。 [0006] 优选地，所述步进电机为57系列两相步进电机。 [0007] 与已有技术相比，本实用新型的有益效果如下： [0008] 本实用新型一种SMD自动零件计数器通过将显示装置安装在机箱的45度斜面上， 操作及读数更为方便，在上料装置中设有的延伸板能够满足不同规格尺寸的SMD料盘的使 用。采用稳定性更强的57系列两相步进电机驱动，能够降低误差率和提高点料效率。
3
CN 209328064 U
说 明 书
2/2 页
安装装置包括机械臂7及设在机械臂7上的步进电机8，与所述步进电机相连的是料盘9，在 所述机箱1上设有一个45度的斜面10，在所述斜面10上设有两组相互咬合的导线轴11，在所 述导线轴11之间的 斜面上设有光电 开关12 ；还包括控制系统 ，所述控制系统包括单片机和 显示装置13。 [0013] 优选地，所述步进电机8为57系列两相步进电机。 [0014] 使用时，将SMD料盘固定到料盘9位置，并将SMD料带穿过导线轴11之间并延伸到另 一个料盘9上 ，在安装SMD料盘过程中 ，可以 通过松开螺栓6来延长延伸板5的 长度以 满足不 同规则的SMD料盘的安装 ，SMD料盘安装完毕后 ，通过控制系统开 启本装置 ，此时 ，步进电 机8 转动并带动料盘9转动，由于SMD料带经过光电开关12，光电开关12将检测的SMD信号传给控 制系统的单片机处理后并在显示装置13上实时显示。 [0015] 本实用新型通过将显示装置13安装在机箱的45度斜面10上，操作人员在操作及读 数更为方便，在上料装置中设有的延伸板5能够满足不同规格尺寸的SMD料盘的使用。采用 稳定性更强的57系列两相步进电机驱动，能够降低误差率和提高点料效率。 [0016] 以上所述，仅是对本实用新型的较佳实施例而已 ，并非是对本实用新型做其他形 式的限制，任何熟悉本专业的技术人员可能利用上述揭示的技术内容加以变更或改型为等 同变化的等效实施例。但是，凡是未脱离本实用新型方案内容，依据本实用新型的技术实质 对以上实施例所做的任何简单修改、等同变化与改型，仍属于本实用新型的保护范围。
附图说明 [0009] 图1为本实用新型立体结构示意图； [0010] 图2为本实用新型主视结构示意图； [0011] 图3为本实用新型侧视结构示意图。
具体实施方式 [0012] 参见附图1-图3所示，一种SMD自动零件计数器，包括机箱1及设在所述机箱1上的 把手2，两个上料装置对称分布在所述机箱1两侧，所述上料装置包括设在所述机箱1上的安 装支架3，在所述安装支架3上设有两个呈上下分布的U形槽口4，延伸板5套在所述安装支架 3外并通过螺栓6固定于所述U形槽口4内 ，在延伸板5的 另一端设有料带安装装置 ，所述料带
( 19 )中华人民 共和国国家知识产权局
( 12 )实 用新型专利
(21)申请号 201920019065 .9
(22)申请日 2019 .01 .07
(73)专利权人 合肥四强电子科技有限公司 地址 231200 安徽省合肥市肥西县桃花工 业园桥湾路与文山路交口西南角奥格 威电气1#厂房
(72)发明人 董万前
